GEBRUIKSAANWIJZING MD 81150 MEDION

2. REL: RELEASE – Bedieningspaneeltje verwijderen

EJECT – CD uitwerpen

MULTIJOG: Instelling voor geluidsvolume; SEL: bas, hoge tonen, balans en fader; Instellingsmenu voor EON5. CDvak6. Display

7. CLK: 25.CLK: Tijd weergeven/instellen

In de stand Radio RDSinformatie ophalen; Als geen RDSinformatie wordtontvangen: frequentie en tijd ophalen8. MD: MODE - Overschakelen tussen radio en CDspeler

POWER OFF: Kort ingedrukt houden om de autoradio uit te schakelen. U kunt de autoradio inschakelen door op een willekeurige toets, behalve de toetsen EJ en REL, te drukken

MU: Geluid uitschakelen

PTY:PTYinformatie weergeven

14. SEL: Herhaald kort indrukken om de volgende audioinstellingen te kiezen:

Volume, bas, hoge tonen, balans, fader; bij verkeersinformatie: Herhaald langer indrukken om te kiezen tussen de verschillende verkeersinformatieinstellingenBij het zoeken van MP3titels: Bij het zoeken van MP3's met letters elke invoer bevestigenEONindstelling15.19.: Zendertoetsen M1M615. STOP/ PLAY/PAUSE: Weergave starten/onderbreken/ Eerste titel weergeven, nummertoets M116. INT: Titel afspelen, nummertoets M2

RPT: Herhalingsfuncties instellen, nummertoets M3

RDM: Afspelen in willekeurige volgorde, nummertoets M4 19. Nummertoets M5, Nummertoets M620. A.P.: Automatisch opslaan van zenders/afspelen van zenders, zoeken naar MP3titels, mappen en directory's

BND: Bandselectie in radiomodus, info over ID3tags in MP3modus weergeven

22. TUNE/ TRACK/ SKIP +: Vooruit zoeken door zenders/CDtitels

Autoradio MD 81150 D NL F E e-comm.book Seite 2 Freitag, 11. Mai 2007 11:44 11MD 80877 NL-3

TUNE/ TRACK/ SKIP -: Achteruit zoeken door zenders/CDtitels

SCN: Automatisch zoeken naar AFzenders

25. Klepje voor USB/SD/MMC

28. AntidiefstalLED: Knippert als het bedieningspaneeltje is verwijderd

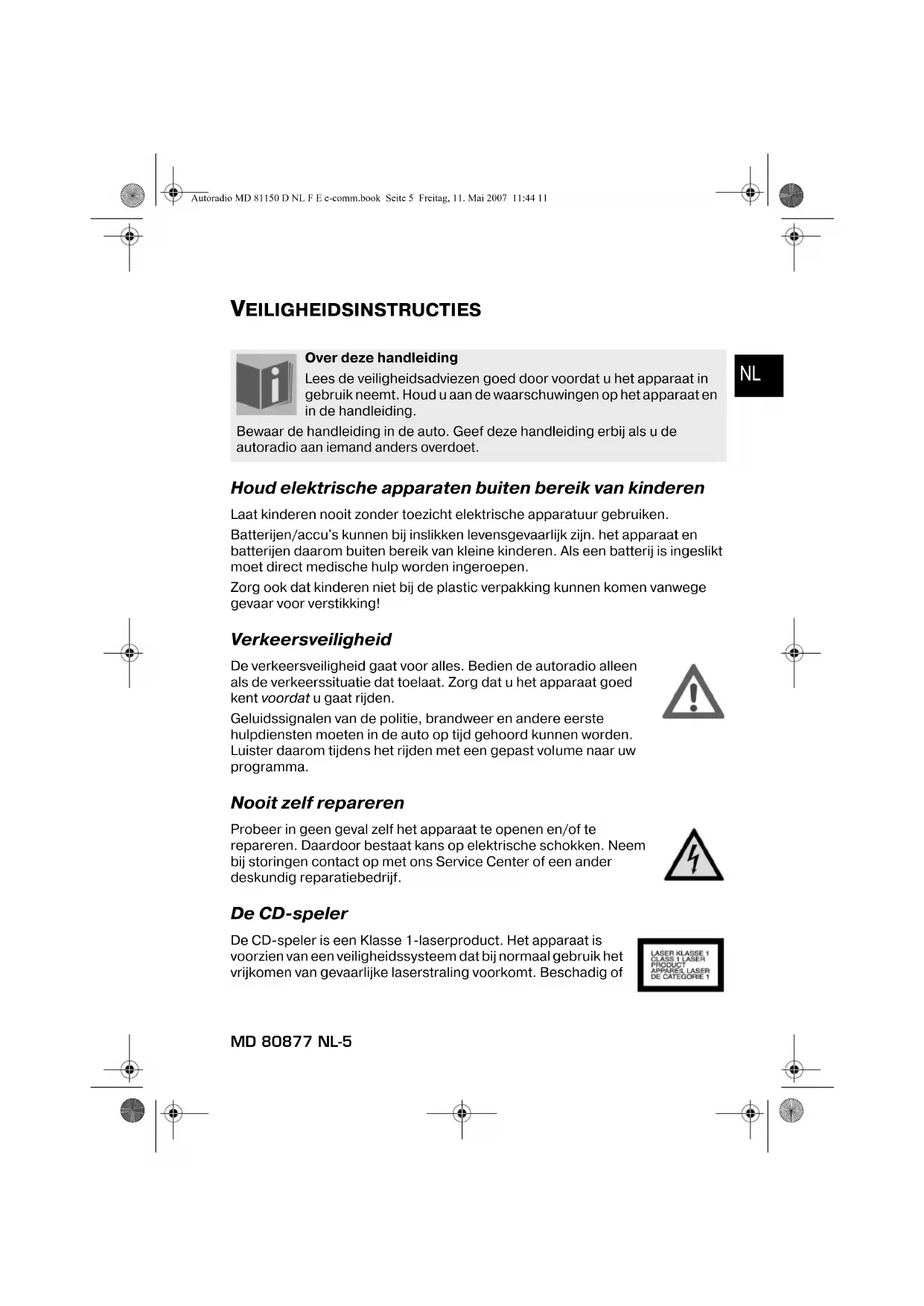

VEILIGHEIDSINSTRUCTIES Houd elektrische apparaten buiten bereik van kinderen Laat kinderen nooit zonder toezicht elektrische apparatuur gebruiken.Batterijen/accu's kunnen bij inslikken levensgevaarlijk zijn. het apparaat en batterijen daarom buiten bereik van kleine kinderen. Als een batterij is ingeslikt moet direct medische hulp worden ingeroepen.Zorg ook dat kinderen niet bij de plastic verpakking kunnen komen vanwege gevaar voor verstikking! Verkeersveiligheid De verkeersveiligheid gaat voor alles. Bedien de autoradio alleen als de verkeerssituatie dat toelaat. Zorg dat u het apparaat goed kent voordat u gaat rijden.Geluidssignalen van de politie, brandweer en andere eerste hulpdiensten moeten in de auto op tijd gehoord kunnen worden. Luister daarom tijdens het rijden met een gepast volume naar uw programma. Nooit zelf repareren Probeer in geen geval zelf het apparaat te openen en/of te repareren. Daardoor bestaat kans op elektrische schokken. Neem bij storingen contact op met ons Service Center of een ander deskundig reparatiebedrijf. De CDspeler De CDspeler is een Klasse 1laserproduct. Het apparaat is voorzien van een veiligheidssysteem dat bij normaal gebruik het vrijkomen van gevaarlijke laserstraling voorkomt. Beschadig of Over deze handleidingLees de veiligheidsadviezen goed door voordat u het apparaat in gebruik neemt. Houd u aan de waarschuwingen op het apparaat en in de handleiding.Bewaar de handleiding in de auto. Geef deze handleiding erbij als u de autoradio aan iemand anders overdoet.Autoradio MD 81150 D NL F E e-comm.book Seite 5 Freitag, 11. Mai 2007 11:44 11NL-6 verander het veiligheidssysteem van het apparaat nooit om oogletsel te voorkomen. Behandel de disklade met zorg Plaats geen andere voorwerpen dan CD's in de disklade. Dit kan leiden tot beschadiging van het uiterst nauwkeurige sluitmechanisme. Het apparaat schoonmaken Gebruik voor het schoonmaken een droge, zachte doek. Gebruik geen chemische oplos en schoonmaakmiddelen omdat deze het oppervlak en/of de opschriften van het apparaat kunnen beschadigen. Inbouw Lees, als u uw autoradio zelf wilt inbouwen, de aanwijzingen voor inbouwen en aansluiten in deze handleiding. Autoradio MD 81150 D NL F E e-comm.book Seite 6 Freitag, 11. Mai 2007 11:44 11MD 80877 NL-7

INBOUW Inbouwadviezen

• Plaats het apparaat in de daarvoor geschikte slede of kies een plaats voor het monteren van het apparaat die de bestuurder bij het rijden niet hindert. • Sluit de kabels even tijdelijk aan voordat u het apparaat definitief inbouwt. Controleer of deze goed zijn aangesloten en of het systeem goed werkt.• Neem contact op met een garage of inbouwbedrijf als er wijzigingen aan de wagen noodzakelijk zijn.• Bouw het apparaat zo in dat er bij hard remmen geen letsel kan optreden.• Als het apparaat onder een hoek van meer dan 30° ten opzichte van horizontaal wordt ingebouwd kan dit de optimale werking beïnvloeden.• Bouw het apparaat niet in op een plaats waar hoge temperaturen (bijv. direct zonlicht of verwarmingslucht), stof, vuil of teveel schokken optreden.Autoradio MD 81150 D NL F E e-comm.book Seite 7 Freitag, 11. Mai 2007 11:44 11NL-8 Voorbeelden van aansluitingen Instructies Let erop dat de rose geheugenbackupkabel aan een constante plus wordt aangesloten. Anders werkt het zendergeheugen niet. Op de RCAkabel (rode en witte tulpaansluiting) kan externe apparatuur (zoals een versterker) worden aangesloten. Werk daarbij volgens de bedieningshandleiding van de externe versterker. Vier luidsprekers (quadrosysteem) Twee luidsprekers (stereosysteem) Autoradio MD 81150 D NL F E e-comm.book Seite 8 Freitag, 11. Mai 2007 11:44 11MD 80877 NL-9

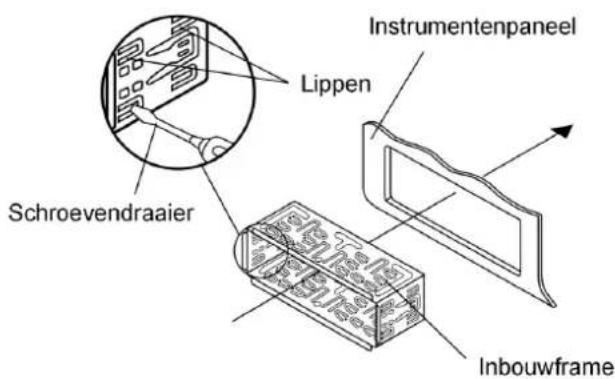

Inbouw van de radio in de ISOslede

• Verwijder voor het monteren de beide transportbeveiligingsschroeven in het bovendeel van het huis van de radio (aangegeven met rode markering)! Montage De autoradio kan in elke standaard ISOslede worden gebruikt. Ga, als uw wagen geen ISO inbouwslede heeft, naar uw vakgarage, de vakhandel of gespecialiseerde afdelingen van warenhuizen.

• Trek het inbouwframe van de behuizing van de autoradio.

• Plaats het inbouwframe in de ISOslede.

• Buig de lippen van het inbouwframe met een schroevendraaier om zodat het stevig in de slede vastzit (zie afbeelding).

• Controleren of het frame goed vastzit.

• Sluit het ISOaansluitblok van de autoradio aan op de beide ISOstekkers van uw wagen.

• Sluit de antennekabel van antenne van de wagen aan op de antennebus van de autoradio.

• Schuif de autoradio voorzichtig in het inbouwframe tot hij inklikt. Gebruik bij het inbouwen het ISOblok van de autoradio. De wagenspecifieke ISOadapter die u eventueel nodig hebt is verkrijgbaar bij vakgarages, de vakhandel of gespecialiseerde afdelingen van warenhuizen. Bij een afgeknipt ISOblok vervalt de garantie. Autoradio MD 81150 D NL F E e-comm.book Seite 9 Freitag, 11. Mai 2007 11:44 11NL-10 Let bij het inschuiven op de plaats van de kabels. Deze zouden beschadigd kunnen raken.

• Druk met een balpen of een ander puntig voorwerp op de toets RESET (26).

• Plaats het bedieningspaneeltje op de hieronder beschreven manier. De ISOadapterstekker Gebruik de ISO adapterstekker in auto voor het ISOaansluitblok van de autoradio om een betrouwbare elektrische verbinding tot stand te brengen. Backupkabel Let op dat de roze backupkabel voor het opslaan van zenders moet zijn verbonden met een constante plusaansluiting. Druk, nadat alle verbindingen tot stand zijn gebracht, op de toets RESET (26). Antennerelaiskabel De blauwe kabel is bedoeld voor een relaisgestuurde antenne. Het relais zorgt voor het automatisch uitschuiven van de antenne als de radio wordt ingeschakeld. Als de radio wordt uitgeschakeld, wordt de antenne weer ingeschoven. Deze relaiskabel kan ook voor het aansturen van een externe versterker worden gebruikt. Raadpleeg de bedieningshandleiding van de versterker voor informatie over de exacte aansluiting. Sluit de blauwe kabel nooit op de motorkabel aan. Hierdoor kan de radio beschadigd worden! Autoradio MD 81150 D NL F E e-comm.book Seite 10 Freitag, 11. Mai 2007 11:44 11MD 80877 NL-11

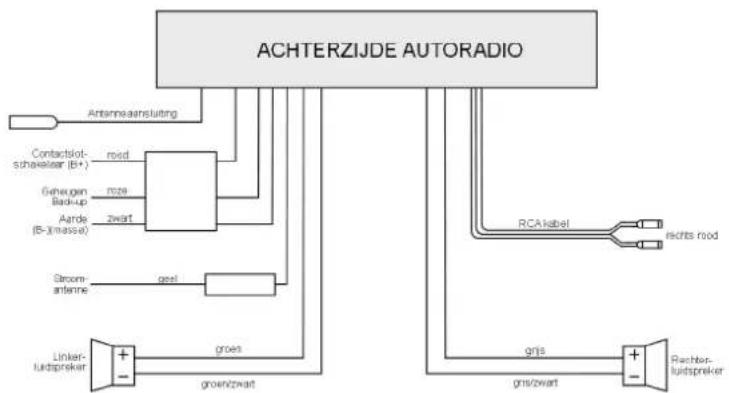

Bezetting van het ISOblok Problemen door het verwisselen van kabels. Bij sommige automodellen is de standaardbezetting van de kabels [4] en [7] in het ISOblok A (zie boven) in de fabriek omgekeerd. Als dit zo is heeft dat invloed op diverse functies. Zo kunnen bijvoorbeeld de opgeslagen zenders verloren gaan. Voor het verhelpen hiervan moeten de rode draad (schakelplus) en de roze draad (constante plus) in het ISOblok omgewisseld worden. Het apparaat uitbouwen Neem bij het uitbouwen eerst het frontframe af en steek de rechter en linker sleutels in de betreffende sleuven aan de zijkanten van het apparaat. De lippen worden daardoor teruggebogen en u kunt het apparaat uittrekken. BLOK B Luidspreker BLOK A Voeding1Rechtsachter + 12Rechtsachter 23Rechtsvoor + 34 Rechtsvoor 4 Constante plus (permanente 12Vboordspanning)5 Linksvoor + 5 Autoantenne (ook voor externe versterker, enz.)6 Linksvoor 67 Linksachter + 7 Schakelplus (geschakelde 12Vspanning, via contactslot)8 Linksachter 8 MassaAutoradio MD 81150 D NL F E e-comm.book Seite 11 Freitag, 11. Mai 2007 11:44 11NL-12 Bedieningspaneeltje Bedieningspaneeltje plaatsen

• Plaats de rechterkant van het bedieningspaneeltje in het frame en druk vervolgens aan de linkerkant van het frame om het paneeltje naar binnen te drukken. Als het goed vastzit, hoort u een klik.

• Controleer of het bedieningspaneel goed en vast op zijn plaats zit. Als het bedieningspaneeltje niet correct is ingebouwd, wordt op het display onjuiste informatie weergegeven en/of werken enkele toetsen niet naar behoren. Bedieningspaneeltje verwijderen

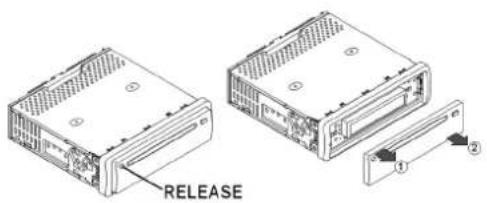

• Druk op de toets RELEASE (2). Het bedieningspaneeltje komt los en u kunt het vanaf de linkerkant verwijderen. Bewaar het bedieningspaneeltje ter bescherming altijd in het etui. Autoradio MD 81150 D NL F E e-comm.book Seite 12 Freitag, 11. Mai 2007 11:44 11MD 80877 NL-13

BEDIENING Basisbediening In/uitschakelen

• Druk op een willekeurige toets behalve de toetsen EJECT (3) of RELEASE (2), om de radio in te schakelen. De radio wordt ook ingeschakeld zodra een gegevensdrager (USB/MMC/SD) wordt geplaatst.• Houd kort de toets PWR (9) ingedrukt om uit te schakelen. Geluidsniveau
• Draai aan de draaiknop MULTIJOG (4) om het geluidsniveau in te stellen.Stel het volume altijd zodanig in dat u de geluidssignalen van voorbijkomende noodhulpvoertuigen nog kunt horen! Volume/bas/hoge tonen/balans/fader

• Met de draaiknop MULTIJOG (4) kunt u de instellingen wijzigen. Bij de balansinstelling kunt u de volumeverdeling rechts/links regelen en met de faderinstelling volumeverdeling voor (F)/achter (R). Dempen

• Druk op de toets MU (10) om het geluid helemaal uit te schakelen.
• U kunt de dempfunctie met een willekeurige toets opheffen. Bij de ontvangst van een PTY of TAzender (verkeersinformatie) wordt de dempfunctie eveneens uitgeschakeld. MODUS

• Druk op de toets MD (8) om te schakelen tussen radioontvangst (aanduiding RADIO) en de CD/MP3functie (aanduiding DISC). Als een USBgegevensdrager (aanduiding USB) is aangesloten of als een SD/MMCkaart (aanduiding CARD) is geplaatst, kunt u bovendien kiezen tussen de weergave van deze gegevensdrager.Autoradio MD 81150 D NL F E e-comm.book Seite 13 Freitag, 11. Mai 2007 11:44 11NL-14 RESET

• Druk met een spits voorwerp, bijvoorbeeld een balpen, op de toets RESET (26) om de fabrieksinstellingen voor de autoradio te herstellen.

• Gebruik de toets RESET (26) bij de eerste ingebruikneming na aansluiting van de kabels, als niet alle functietoetsen werken, bij weergave van een foutmelding in het display. Tijd instellen Druk op de toets CLK (7) om de tijd weer te geven. Nadat het apparaat voor het eerst is ingeschakeld of na een RESET wordt de tijd automatisch ingesteld bij de ontvangst van een zender met Radio Data System. Om de tijd handmatig in te stellen gaat u als volgt te werk: Houd, terwijl de tijd wordt weergegeven, de toets CLK (7) ingedrukt. De tijdweergave knippert. Draai de draaiknop MULTIJOG (4) naar rechts om de uren in te stellen of naar links om de minuten in te stellen. Druk nogmaals op de toets CLK (7) of wacht totdat de weergave terugschakelt, om de nieuwe tijd op te slaan. Autoradio MD 81150 D NL F E e-comm.book Seite 14 Freitag, 11. Mai 2007 11:44 11MD 80877 NL-15

Radiofuncties Frequentiebereik instellen

• Druk op de toets BND (21) om te schakelen tussen de frequentiebereiken FM1, FM2, FM3, MW (middengolf) en LW (lange golf). In elk bereik kunnen zes zenders worden opgeslagen. De drie frequentiebereiken FM1, FM2 en FM3omvatten dezelfde frequenties ( 87,5 tot 108 MHz) en maken het zo mogelijk tot 18 zenders op te slaan in het FMbereik. Zenders zoeken

• Houd een van de toetsen TUN/TRK/SKIP+/- (22) twee seconden lang ingedrukt om het automatisch zoeken van zenders in te schakelen. Het apparaat zoek nu automatisch naar de volgende zender. Druk op een van de toetsen TUN/TRK/SKIP+/- (22) om het automatisch zoeken van zenders weer uit te schakelen.

• Als u kort op een van de toetsen drukt, kunt u de zenderfrequentie handmatig wijzigen in opwaartse of neerwaartse richting. AFzenders zoeken Druk in een van de drie frequentiebereiken FM1, FM2 of FM3 de toets SCN (23) ingedrukt om in het FMfrequentiebereik te zoeken naar zenders die een AF signaal afgeven. Zenders die een AFsignaal afgeven, zenden alternatieve frequenties uit waarop eveneens de ingestelde zender wordt uitgezonden. De automatische zoekfunctie stopt 5 seconden lang bij elke gevonden zender en gaat dan verder. Druk op de toets SCN (23) om het zoeken te stoppen. Zenders opslaan

• Nadat de zenderzoekfunctie een zender heeft gevonden drukt u ongeveer drie seconden lang op een van de zendertoetsen M1-M6 (1519). Een pieptoon geeft aan dat de zender is opgeslagen. In elk frequentiebereik (FM1, FM2, FM3, MW1 en MW2) kunt u 6 zenders opslaan. Het apparaat schakelt na enkele seconden weer over op de normale zenderweergave. Zenders oproepen

• Kies met BND (21) het frequentiebereik waarin u de zender hebt opgeslagen.

• Door het indrukken van een van de zendertoetsen M1-M6 (1519) roept u de opgeslagen zender weer op. Autoradio MD 81150 D NL F E e-comm.book Seite 15 Freitag, 11. Mai 2007 11:44 11NL-16 Automatisch opslaan (A.P.)

• Druk op de toets A.P. (20) om elke opgeslagen zender van elk frequentiebereik gedurende ongeveer 5 seconden te beluisteren.

• Houd de toets A.P. (20) ongeveer 2 seconden lang ingedrukt. De drie frequentiebereiken FM1, FM2 en FM3 worden doorzocht op de zes sterkste zenders en de gevonden zenders worden opgeslagen onder de programmalocaties 1 – 6 van een frequentiebereik. Vervolgens wordt de in frequentiebereik FM1 onder programmalocatie 1 opgeslagen zender weergegeven.

• Druk op een van de toetsen M1-M6 (1519) om het zoeken van zenders te stoppen.

Onder Radio Data System wordt een service van de radioomroepen verstaan. Naast de gebruikelijke muzikale en gesproken bijdragen wordt extra informatie uitgezonden in de vorm van gecodeerde digitale signalen die door de autoradio worden geanalyseerd en weergegeven. In het display worden de programmanaam en andere informatie (verkeersinformatie, titel van de afgespeelde muziek, enz.) weergegeven. Alternatieve frequenties (toets AF)

• Druk kort op de toets AF (1) om de AFfunctie voor de RDSmodus (Radio Data System) in of uit te schakelen. Op het display wordt de aanduiding

weergegeven als deze functie is ingeschakeld. Als de ontvangst nu zwak is, schakelt de radio automatisch over naar een RDSzender die hetzelfde programma uitzendt. De aanduiding AF op het display knippert als RDSinformatie binnenkomt. Modus voor regionale programma's (toets AF) Sommige zenders zenden op bepaalde tijden regionale programma's uit.

• U kunt de modus voor regionale programma's in of uitschakelen door de toets AF (1) langer dan 2 seconden ingedrukt te houden. Op het display wordt de aanduiding REG ON weergegeven. Wacht totdat de radioaanduiding opnieuw wordt weergegeven om de modus voor regionale programma's in te schakelen. REG ON: De radio zoekt nu binnen de regio naar zenders met verkeersinformatie. REG OFF: De radio zoekt nu buiten de regio naar zenders met verkeersinformatie. Autoradio MD 81150 D NL F E e-comm.book Seite 16 Freitag, 11. Mai 2007 11:44 11MD 80877 NL-17

• Druk kort op de toets TA (12) om deze functie in of uit te schakelen. Als de TAfunctie is ingeschakeld (TA wordt weergegeven op het display), wordt vanuit de CDmodus onmiddellijk overgeschakeld op de radio als verkeersinformatie wordt uitgezonden. Zenders die verkeersinformatie uitzenden worden op het display aangeduid met TP. Af en toe wordt overgeschakeld naar het EONverbindingsstation als EON verkeersinformatie vindt op een andere zender. Het geluidsniveau wordt daarbij verhoogd als dit te laag is. Als de TAfunctie is ingeschakeld, kunnen tijdens het automatisch zoeken naar zenders of met de toets TUN/TRK/SKIP+/- (22) alleen zenders worden opgeslagen/gevonden die verkeersinformatie uitzenden. Als de radio vanuit de CD/MP3modus van een zender zonder verkeersinformatie wordt overgeschakeld naar een zender met verkeersinformatie, kunt u dit proces onderbreken. Dit doet u door op de toets TA (12) te drukken. De TAfunctie wordt nu onderbroken zonder dat de TA modus wordt uitgeschakeld. EONTA ("Enhanced Other Network Information") Met de uitgebreide zendinformatie "EON" krijgt u de beschikking over extra functies bij het zoeken van een zender met verkeersinformatie. Met name schakelt het apparaat ook over naar een zender met verkeersinformatie als u luistert naar een zender zonder. Zodra de verkeersinformatie is afgelopen, schakelt het apparaat terug naar de oorspronkelijke zender. EON-TA LOCAL en EON-TA DISTANCE
• Houd gedurende langere tijd de toets TA (12) ingedrukt om de modus EON TA LOCAL/EON TA DISTANCE te selecteren. EONTA-LO – Lokale modus: In deze modus wordt naar lokale zenders met verkeersinformatie gezocht. Op het display knippert nu EON TA LO. EONTA-DX – Externe modus: In deze modus wordt ook naar niet-lokale zenders met verkeersinformatie gezocht. Op het display knippert nu EON TA DX. Het instellingsmenu voor EON

• Houd in de radiomodus de toets SEL (14) ingedrukt. Het instellingsmenu voor EON wordt nu weergegeven.

• Druk nogmaals kort op de toets SEL (14) om de submenu's te activeren. De instelling van een submenu kunt u wijzigen met de draaiknop MULTIJOG (4). De instellingen hoeven niet te worden bevestigd en zijn opgeslagen zodra opnieuw naar de radio of CDweergave wordt overgeschakeld. Autoradio MD 81150 D NL F E e-comm.book Seite 17 Freitag, 11. Mai 2007 11:44 11NL-18 TA SEEK of TA ALARM TA SEEK: Als u het ontvangstgebied verlaten of als het signaal voor verkeersinformatie zwakker wordt, wordt de zoekfunctie gestart en wordt gezocht naar de meest krachtige TAzender (zender met verkeersinformatie). TA ALARM: Als u het ontvangstgebied verlaat of als het signaal voor verkeersinformatie zwakker wordt, klinkt een alarmsignaal. PI SOUND of PI MUTE PI SOUND: Zenders zoeken met geluid. PI MUTE: Bij het zoeken naar zenders is het geluid uitgeschakeld. RETUNE L of RETUNE S RETUNE L ("Long"): Het zoeken naar een zender met de juiste PIcode (programmaidentificatie) duurt 90 seconden. RETUNE S ("Short"): Het zoeken naar een zender met de juiste PIcode duurt 30 seconden. MASK DPI of MASK ALL MASK DPI: De AFzenders met een andere PIcode worden verborgen. MASK ALL: De AFzenders met een andere PIcode en alle storende nietPI zenders met dezelfde zendfrequentie worden verborgen. BEEP 2ND, BEEP ALL of BEEP OFF BEEP 2ND: Als een toets lang wordt ingedrukt, klinkt een pieptoon. BEEP ALL: Telkens wanneer op een toets wordt gedrukt, klinkt een pieptoon. BEEP OFF: Pieptoon is uitgeschakeld. SEEK1 of SEEK2 SEEK1: Het zoeken naar zenders wordt gestopt zodra de volgende zender wordt ontvangen. SEEK2: Het zoeken naar zenders houdt op als een van de toetsen TUN/TRK/ SKIP+/- (22) wordt losgelaten en de volgende zender wordt ontvangen. DSP OFF,FLAT,POP M,CLASSICS of ROCK DSP OFF: Audiouitvoer zonder digitale effecten (Digital Sound Processing). FLAT,POP M,CLASSICS of ROCK: verschillende digitale effecten voor de audiouitvoer. Houdt u er rekening mee dat bij ingeschakelde digitale effecten de instellingen BAS (bas) en TRE (hoge tonen) via de toets SEL (14) niet beschikbaar zijn. Autoradio MD 81150 D NL F E e-comm.book Seite 18 Freitag, 11. Mai 2007 11:44 11MD 80877 NL-19

LOUD ON of LOUD OFF LOUD ON: Loudness ingeschakeld (klankversterking). LOUD OFF: Loudness uitgeschakeld (geen klankversterking). STEREO/MONO Audiouitvoer in stereo of mono instellen. Bij de ontvangst van een stereozender wordt het stereosymbool weergegeven op het display. DX of LOCAL DX: De ontvangstgevoeligheid is ingesteld op interregionale zenders. LOCAL: De ontvangstgevoeligheid is ingesteld op regionale (lokale) zenders. VOL LAST of VOL ADJUST VOL LAST: Na de inschakeling wordt het volume overgenomen dat was ingesteld toen het apparaat voor het laatst werd uitgeschakeld. VOL ADJ: Na de inschakeling wordt een vast volume ingesteld, dat u kunt opgeven via het submenu VOL ADJ. Druk hiertoe op SEL (14) om naar de instelling A VOL te gaan. Stel met de draaiknop MULTIJOG (4) het volume in dat moet worden gebruikt als het apparaat de volgende keer wordt ingeschakeld. De laagste waarde is 10. Autoradio MD 81150 D NL F E e-comm.book Seite 19 Freitag, 11. Mai 2007 11:44 11NL-20 PTYfuncties PTY (Program Type Code herkenning type/soort programma)

• U kunt het PTYmenu activeren door op de toets PTY (13) te drukken. Druk vervolgens op een van de nummertoetsen M1M6 om een PTYvermelding voor muzieksoorten te kiezen.

• Druk nogmaals op de toets PTY (13) om met een van de nummertoetsen M1 M6 een PTYvermelding voor gesproken onderwerpen te kiezen.

• Als u deze toets nu loslaat, wordt automatisch gezocht naar zenders die passen bij de geselecteerde PTYvermelding. Het zoeken wordt gestopt zodra de eerste zender is gevonden. De PTYvermeldingen kunt u vinden in de onderstaande tabel: Let op dat deze informatie afhankelijk is van de regio, de radioomroep en de zender. Als u geen RDS of PTYinformatie ontvangt, wordt " PTY NONE" weergegeven op het display. Toet

Soort muziek Gesproken onderwerpen M1 POP M NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie) M2 EASY M, LIGHT M SPORT, EDUCATE (opleiding), DRAMA M3 CLASSICS (klassiek); OTHER M (andere muziek) CULTURE (cultuur), SCIENCE (wetenschap), VARIED (diversen) M4 JAZZ, COUNTRY WEATHER (weer), FINANCE (geldwezen), CHILDREN (kinderen) M5 NATION M; OLDIES SOCIAL (sociaal), RELIGION (godsdienst) M6 FOLK M TRAVEL (reizen), LEISURE (vrije tijd), DOCUMENT (documentatie) Autoradio MD 81150 D NL F E e-comm.book Seite 20 Freitag, 11. Mai 2007 11:44 11MD 80877 NL-21

AudioCD's afspelen CD's plaatsen en uitnemen

• Plaats een CD met de tekstzijde naar boven in het CDvak. Het afspelen van de CD wordt automatisch gestart.

• U kunt de CD verwijderen door op de toets EJECT (3) te drukken. De CD wordt uitgeworpen. De autoradio schakelt over op de radiomodus. Laat tijdens het rijden geen CD uitsteken uit de sleuf. Verwijder de CD onmiddellijk. Titels overslaan/10 titels overslaan

• Met de toets TUNE/TRACK/SKIP+/- (224) kunt u de volgende respectievelijk de vorige titel kiezen. Het titelnummer wordt op het display weergegeven.

• Met de toetsen M5 (18) en M6 (19) kunt u 10 titels overslaan in achterwaartse resp. voorwaartse richting. CD onderbreken

• Het afspelen kunt u onderbreken met de toets PLAY/PAUSE (15). Als u nogmaals op deze toets drukt, wordt het afspelen van de CD hervat. Snel vooruit/terugspoelen

• Houd een van de toetsen TUN/TRACK/SKIP+/ (22) langer ingedrukt om het snel vooruit/terugspoelen te starten. Titel kort afspelen

• Druk op de toets INT (16). Op het display wordt de aanduiding SINT weergegeven. Na elkaar worden alle titels ongeveer 10 seconden lang afgespeeld. Het normale afspelen wordt hervat als u nogmaals op deze toets drukt. Druk langer op de toets INT (16) bij gebruik van de MP3functie. Op het display wordt de aanduiding SINT weergegeven en worden na elkaar de eerste 10 seconden van alle titels in de huidige map afgespeeld.

• Als u nogmaals op de toets INT (16) drukt, wordt de normale weergave hervat. Adviezen voor het gebruik van de CDfunctie Vocht en een hoge luchtvochtigheid kunnen tot storingen in de CDspeler leiden. Schakel in dat geval de verwarming van het voertuig in om het vocht voor het gebruik te laten verdampen. Stel de CDspeler niet bloot aan extreem hoge of lage temperaturen. Autoradio MD 81150 D NL F E e-comm.book Seite 21 Freitag, 11. Mai 2007 11:44 11NL-22 Een titel herhalen

• Druk op de toets RPT (17). De huidige titel wordt herhaald. Als u nogmaals op deze toets drukt, wordt de normale weergave hervat. Willekeurige afspeelvolgorde van alle titels

• Druk op de toets RDM (18). Het willekeurig afspelen wordt gestart. Als u nogmaals op deze toets drukt, wordt de normale weergave hervat. MP3CD's afspelen De basisfuncties zijn gelijk aan die voor audioCD's (zie vorige hoofstuk). Bij MP3CD's kunt u echter de titel en de vertolker rechtstreeks kiezen. Deze functie en de andere MP3specifieke functies zijn geheel afhankelijk van de MP3CD. Let hier al op bij het maken van deze CD's (zie volgende sectie). Alle gangbare indelingen kunnen worden afgespeeld. MP3CD's maken/weergeven; ID3tags (toets BD) MP3CDROM's kunnen, net als gegevensCD's, afzonderlijke titels of mappen bevatten. Let er bij het maken van een MP3CD op dat titels niet op hetzelfde niveau als mappen, maar uitsluitend binnen de mappen moeten worden opgeslagen. Het combineren van titels en mappen op hetzelfde niveau zou kunnen leiden tot problemen bij het afspelen. Bij het maken van de MP3CD kunt u bovendien zogenaamde "ID3-tags" opslaan (voor de invoer hiervan wordt een editor voor ID3tags geadviseerd). Dit is een informatieblok op een MP3CD dat in de MP3 achter de eigenlijke muziekgegevens ligt. Dit kunnen gegevens over de artiest, de titel, de naam van het album en het jaar van uitbrengen van het muziekstuk zijn. Ook kunt u een korte opmerking toevoegen. De autoradio kan dit informatieblok lezen en op het display weergeven.

• U kunt de ID3tag weergeven door op BND (21) te drukken. Telkens wanneer u op de toets drukt, wordt een andere rubriek weergegeven: > TITEL >

VERTOLKER > ALBUMNAAM > JAAR VAN UITBRENGEN > COMMENTAAR

Zoeken op titels (nummers) (toets A.P.) Zoeken op titelnummers

• Druk op de toets A.P. (20). Voer nu het eerste cijfer van het titelnummer in met de draaiknop MULTIJOG (4) en bevestig met SEL (14). De cursor wordt nu naar het volgende cijfer verplaatst.

• Voer vervolgens met de draaiknop MULTIJOG (4) het tweede cijfer van het titelnummer in. Bevestig met SEL (14). De titel met de het ingevoerde nummer wordt weergegeven. Autoradio MD 81150 D NL F E e-comm.book Seite 22 Freitag, 11. Mai 2007 11:44 11MD 80877 NL-23

• Druk tweemaal op A.P. (20).

• U kunt nu naar het begin van een titel zoeken door een letter in te voeren met de toetsen MULTIJOG (4) op basis van de onderstaande tabel. Ga met SEL (4) naar de gevonden map.

• Druk op SEL (14) om de eerste titel met de eerder ingevoerde letter te starten.

• Als met de geselecteerde tekens een map wordt gevonden, kunt u deze map openen met de draaiknop MULTIJOG (4) en een titel selecteren.

• U kunt het afspelen opnieuw starten met de toets SEL (14).

• Binnen de map kunt u zoeken met TUNE/TRACK/SKIP+/- (22). Zoeken naar mappen Zoeken vanuit de hoofdmap

• Druk driemaal op A.P. (20). Gedurende enkele seconden wordt de hoofdmap weergegeven, gevolgd door de eerste submap respectievelijk de eerste titel.

• U kunt een map openen met SEL (14) en zoeken met TUNE/TRACK/SKIP+/- (22). Autoradio MD 81150 D NL F E e-comm.book Seite 23 Freitag, 11. Mai 2007 11:44 11NL-24

GEGEVENS AFSPELEN VAN USB/SD/MMC

GEGEVENSDRAGER Als u USBgegevensdragers, SD of MMCkaarten wilt weergeven, verwijdert u als eerste het klepje aan de apparaatzijde door naar rechts te trekken. Als u de USBaansluiting of de SD/MMCkaartsleuf niet meer gebruikt, schuift u het klepje weer op de sleuf om te voorkomen dat er stof in de aansluitingen terechtkomt. USBgegevensdragers U kunt op de USBaansluiting aan de voorzijde van het apparaat een MP3speler of een andere USBgegevensdrager aansluiten. Uw autoradio kan USBgegevensdragers tot 1GB verwerken. Daarbij mag de mappenstructuur maximaal acht niveaus diep zijn en 1024 mappen en 4096 bestanden omvatten. Zodra het externe apparaat is aangesloten, zoekt de autoradio naar MP3 of WMAbestanden op de gegevensdrager en wordt op het display (7) de aanduiding USB weergegeven. De bediening bij het afspelen van bestanden op de externe gegevensdrager alsmede de zoekfunctie werken op exact dezelfde wijze als bij MP3CD's. SD/MMCkaarten U kunt in de SD/MMCkaartsleuf SD en MMCkaarten plaatsen die MP3 of WMAbestanden bevatten. Zodra de kaart is geplaatst, zoekt de autoradio naar MP3 of WMAbestanden op de kaart en wordt op het display (7) de aanduiding CARD weergegeven. De bediening bij het afspelen van bestanden op een SD of MMCkaart alsmede de zoekfunctie werken op exact dezelfde wijze als bij MP3CD's. Autoradio MD 81150 D NL F E e-comm.book Seite 24 Freitag, 11. Mai 2007 11:44 11MD 80877 NL-25

VERHELPEN VAN STORINGEN Het apparaat kan niet worden ingeschakeld.Het contact staat niet aan. Contact aanzetten door draaien van de contactsleutelEen van de zekeringen is defect.Zekering vervangen.De CD wordt niet geladen of uitgeworpen.Er zit al een CD in de autoradio. De CD verwijderen.De CD is verkeerdom ingelegd. De CD met de tekst naar boven inleggenDe CD is vuil of beschadigd. De CD schoonmaken of een andere CD plaatsen.De temperatuur in de auto is te hoog.Wacht tot de omgevingstemperatuur weer normaal is.Condensatie De autoradio een paar uur uitgeschakeld laten en het daarna opnieuw proberen.Geen geluid Het volume staat op minimum. Het volume verhogen.De kabels zijn niet goed aangesloten.Controleer de kabelverbindingen.Functietoetsen functioneren niet.De ingebouwde microcomputer werkt niet vanwege ruis.Druk op de toets RESET. Het bedieningspaneeltje is niet correct geplaatst.Controleer of het bedieningspaneeltje goed is aangebracht.De CD verspringt. De inbouwhoek is groter dan 30°. De inbouwhoek corrigeren.De CD is verontreinigd of defect.De CD schoonmaken of een andere CD plaatsen.Fouten bij zelfgebrande CD's. De zelfgebrande CD in een andere speler controleren.De radio en/of het automatische zendergeheugen functioneren niet.De antennekabel is niet correct aangesloten.De antennekabel controleren op een correcte aansluiting.De zendersignalen zijn te zwak. De zender handmatig instellen.Autoradio MD 81150 D NL F E e-comm.book Seite 25 Freitag, 11. Mai 2007 11:44 11NL-26

AANWIJZINGEN VOOR VERWIJDERING

Verpakking Niet meer benodigde verpakkingen en hulpmiddelen daarvoor kunnen worden gerecycled en dienen als herbruikbaar materiaal te worden afgevoerd. Apparaat Verwijder de autoradio aan het einde van de levensduur in geen geval als gewoon huisvuil. Informeer bij de lokale autoriteiten naar mogelijkheden om het op een milieubewuste en correcte wijze af te voeren. Zendergeheugen werkt niet.De kabel voor constante plus (roze) is niet goed aangesloten.Controleer de kabelverbindingen. Zie hiervoor het hoofdstuk “Inbouw” op pagina 7.Autoradio MD 81150 D NL F E e-comm.book Seite 26 Freitag, 11. Mai 2007 11:44 11MD 80877 NL-27

Laservermogen: Klasse 1 laserproductFrequentiebereik: 40 Hz tot 18 kHzMPEGsnelheid 64320kMP3weergave ISO 9660 en Jolietindeling van MP3 ONDERSTEUNDE CDFORMATEN Het apparaat kan audioCD's, CDR's en CDRW's afspelen. Let op het volgende: Er zijn tegenwoordig vele soorten, deels niet gestandaardiseerde, CD opnamemethodes en kopieerbeschermingen en daarnaast verschillende soorten blanco CD R's en CD RW's. In een enkel geval kunnen daardoor leesfouten of vertragingen optreden. Dit is geen defect van het apparaat. Dit apparaat is toegelaten volgens Richtlijn 72/245/EEG (laatst gewijzigd door richtlijn 95/54/EG) "Elektromagnetische compatibiliteit" (zgn. Ekeur). Technische wijzigingen voorbehouden. Desgewenst kunt u aanvullende informatie over de conformiteitsverklaring opvragen bij ons Service Center.Autoradio MD 81150 D NL F E e-comm.book Seite 27 Freitag, 11. Mai 2007 11:44 11NL-28 GARANTIEVOORWAARDEN

I. Algemene garantievoorwaarden

De garantie begint altijd op de dag dat het MEDION product bij MEDION of bij een officiële MEDION handelspartner is gekocht (koopdatum aankoopbewijs of datum origele afleveringsbon) en heeft betrekking op alle soorten materiaal en productiefouten die bij normaal gebruik kunnen ontstaan. Het type en de duur van de garantie voor uw product treft u aan op de garantiekaart. De garantietermijn is geldig met de garantiekaart die bij het product gevoegd is tezamen met de aankoopnota van de geautoriseerde MEDION handelspartner en (indien van toepassing) de afleveringsbon. Om aanspraak te kunnen maken op enige garantie dient u aan ons te kunnen overleggen: het originele aankoopbewijs; (indien van toepassing) de originele afleveringsbon; de garantiekaart Bewaart u a.u.b. het originele aankoopbewijs, de originele afleveringsbon en de garantiekaart goed. MEDION en haar geautoriseerde handelspartners behouden zich het recht voor om de garantie aanspraak te weigeren als dit aankoopbewijs en/of de afleveringsbon en/of de garantiekaart niet overgelegd kunnen worden. Indien u het product naar ons moet opsturen, bent u er zelf verantwoordelijk voor dat het product transportzeker verpakt is. Voor zover niet anders op de garantiekaart is aangegeven zijn de verzendkosten en het transportrisico voor uw rekening. U dient het defecte product aan ons aan te bieden voorzien van een begeleidend schrijven met daarin vermeld de duidelijke en zo gedetailleerd mogelijke omschrijving van de klacht(en), uw naam en adresgegevens, uw telefoonnummer, en alle noodzakelijke toebehoren voor de reparatie. Bij de uitvoering van de werkzaamheden gaat MEDION uit van de klachten zoals beschreven zijn in uw begeleidend schrijven. MEDION kan in ieder geval niet tot meer gehouden worden dan in deze beschrijving vermeld staat. Om recht te hebben op de garantie dient u, voordat u het product aan ons opstuurt, altijd contact op te nemen met onze hotline. In de hotline krijgt u een referentienummer (het zgn. RMAnummer) dat u aan de buitenzijde van het pakket dient te vermelden. Autoradio MD 81150 D NL F E e-comm.book Seite 28 Freitag, 11. Mai 2007 11:44 11MD 80877 NL-29

Het product moet compleet, d.w.z. met alle bij de aankoop meegeleverde accessoires opgestuurd worden. Indien het product niet compleet is leidt, dat tot vertraging van de reparatie/omruiling. Voor aanvullende ingestuurde producten die niet behoren bij de bij de oorspronkelijke aankoop meegeleverde accessoires is MEDION op geen enkele wijze verantwoordelijk. Deze garantie heeft geen gevolgen voor uw wettelijke aanspraken en is onderworpen aan het geldende recht in het betreffende land waar u als eerste het product heeft gekocht van een door MEDION geautoriseerde handelspartner. Indien en voor zover deze garantievoorwaarden inbreuk maken op uw wettelijke rechten gaan uw wettelijke rechten natuurlijk voor. Garantiegevallen leiden niet tot een vernieuwing en/of verlenging van de oorspronkelijke garantietermijn.

2. Omvang en levering van garantieprestaties

In het geval er sprake is van een door deze garantie gedekt defect aan uw MEDION product, garandeert MEDION met deze garantie de reparatie of de vervanging van het MEDION product of een onderdeel hiervan. De beslissing tussen reparatie dan wel vervanging van het product berust bij MEDION. In zoverre kan MEDION naar eigen inzicht beslissen om het voor reparatie ingestuurde product te vervangen door een product van dezelfde kwaliteit. De garantie beperkt zich tot het herstel of de vervanging van de hardware functionaliteiten naar de toestand van het originele product voor het defect zich heeft voorgedaan. De garantie omvat niet het herstellen van gegevens, data of software. U dient vóór het opsturen van het product zelf ervoor zorg te dragen dat u een reservekopie (backup) maakt van eventuele in het product opgeslagen gegevens, data of software, inclusief toepassings en systeemsoftware. MEDION aanvaardt behoudens aan MEDION toerekenbare opzet of bewuste roekeloosheid geen aansprakelijkheid voor het verlies van deze gegevens en informatie. De vervanging van defecte onderdelen gebeurt bij materiaal of productiefouten door nieuwe onderdelen. Eventueel wordt het volledige product vervangen door een gelijk of functioneel gelijkwaardig product. In elk geval is de waarde van de garantieprestatie beperkt tot de waarde van het defecte product. Defecte onderdelen, die door ons worden vervangen worden ons eigendom. In de garantie zijn de arbeidsuren van (medewerkers van) MEDION alsmede de kosten van verpakking en van de verzending door MEDION naar de Afnemer begrepen. Autoradio MD 81150 D NL F E e-comm.book Seite 29 Freitag, 11. Mai 2007 11:44 11NL-30 Het is u op straffe van verval van elke aanspraak niet toegestaan zelf of door derden reparatiewerkzaamheden aan door MEDION geleverde zaken te (laten) verrichten.

Niet onder de garantie vallen: normale slijtage; verbruiksmaterialen; zoals bv. projectielampen in beamers; producten waarvan merk, typeaanduiding en/of serienummer zijn veranderd of verwijderd; de beschikbaarstelling van driver of softwareupdates/upgrades; geringe afwijkingen die voor de functionaliteit van de zaak niet van belang zijn; defecten als gevolg van onjuist of onoordeelkundig gebruik; defecten als gevolg van verwaarlozing of gebrek aan of ondeugdelijk onderhoud; gebruik, montage of installatie van de zaken of onderdelen in strijd met de gebruiksaanwijzing/documentatie; defecten als gevolg van niet aan MEDION toerekenbare computervirussen of softwarefouten; defecten of foutmeldingen die een gevolg zijn van een onjuiste voedingsspanning; gebreken die een gevolg zijn van blootstelling aan vocht of van chemische of elektrochemische inwerking van water; gebreken die een gevolg zijn van gebruik van niet originele onderdelen, randapparatuur en/of programmatuur; producten die tweedehands in omloop zijn gebracht; de afnemende capaciteit van batterijen en accu's; pixelfouten (defecte beeldpunten) binnen de in de gebruiksaanwijzing/ handleiding van uw product toegestane marge; defecten als gevolg van inbranding of helderheidsverlies bij plasma of LCD producten die ontstaan zijn door ondeskundig gebruik; de precieze handelwijze voor het gebruik van het plasma of LCDproduct vindt u in de gebruiksaanwijzing/handleiding; weergavefouten van datadragers die in een niet compatibel formaat dan wel met niet geëigende software opgebouwd zijn; defecten als gevolg van overmacht (zoals oorlog, oorlogsgevaar, burgeroorlog, terrorisme, oproer, molest, brand, blikseminslag, waterschade, overstroming, werkstaking, bedrijfsbezetting, staking, stiptheidsacties, in en invoerbelemmeringen, overheidsmaatregelen, Autoradio MD 81150 D NL F E e-comm.book Seite 30 Freitag, 11. Mai 2007 11:44 11MD 80877 NL-31

defecten aan machines, storingen in de levering van gas, water en elektriciteit, vervoersproblemen); Mocht tijdens het onderzoek naar het defecte product blijken dat het defect niet wordt gedekt door de garantie, dan zal MEDION u hiervan op de hoogte stellen en u hierbij in de gelegenheid stellen om aan de hand van een offerte een beslissing te nemen over de vraag of u het defecte product toch gerepareerd/vervangen wenst te zien. In deze offerte zal een opgave worden verstrekt van de met de reparatie/vervanging gemoeide kosten.

Voordat u uw product aan MEDION opstuurt, dient u contact op te nemen met de service hotline. Hier krijgt u alle noodzakelijke informatie hoe u aanspraak kunt maken op de garantie. (De service hotline staat u 365 dagen per jaar, ook op zon en feestdagen ter beschikking. De kosten bedragen € 0,15 per minuut). De service hotline ondersteunt in geen geval een gebruikerstraining voor soft en hardware, het opzoeken in de handleiding dan wel de ondersteuning van niet van MEDION afkomstige producten.

II. Bijzondere garantievoorwaarden voor MEDION PC,

Notebook, Pocket PC (PDA) u verwijderen en producten met navigatiefunctie (PNA) Heeft een van de meegeleverde opties een defect dan heeft u ook aanspraak op een reparatie of omruiling. De garantie dekt de materiaal en arbeidskosten voor het herstel van de functionaliteit van het betreffende MEDION product. Gebruik van hardware bij uw product die niet door MEDION is geproduceerd dan wel door MEDION is verkocht, is verwijderen kan de garantie doen vervallen als daardoor bewijsbaar schade aan het MEDION product of de meegeleverde opties ontstaan is. Voor meegeleverde software wordt een beperkte garantie verstrekt. Dat geldt voor de voorgeïnstalleerde systeem en besturingssoftware alsmede voor meegeleverde toepassingsprogramma's. Bij de door MEDION meegeleverde software garandeert MEDION voor de gegevensdragers (bv. diskettes en CD roms waarop de software geleverd wordt ) een vrijheid van materiaal en verwerkingsfouten voor de duur van zes maanden, te rekenen vanaf de aankoopdatum van het MEDION product bij MEDION dan wel bij een officiële handelspartner van MEDION. Autoradio MD 81150 D NL F E e-comm.book Seite 31 Freitag, 11. Mai 2007 11:44 11NL-32 Voor meegeleverd kaartmateriaal van producten met een navigatiefunctie wordt geen garantie geleverd op de volledigheid. Bij de levering van een defecte gegevensdrager vervangt MEDION deze zonder kosten.

III. Bijzondere garantiebepalingen voor de reparatie aan

huis respectievelijk de omruiling aan huis Voor zover uit garantiekaart behorende bij het product blijkt dat u recht heeft op een reparatie dan wel een omruiling aan huis gelden deze bijzondere garantiebepalingen alleen voor de reparatie dan wel omruiling aan huis. Om de reparatie/omruiling aan huis mogelijk te maken dient van uw zijde het volgende zeker gesteld te worden : De medewerker van MEDION moet onbeperkt, zeker en zonder vertraging toegang tot het product geboden worden; Telecommunicatiemiddelen die noodzakelijkerwijs gebruikt dienen te worden door de MEDION medewerker om zijn opdracht uit te kunnen voeren, voor test en diagnosedoeleinden alsmede voor het oplossen van de klacht spatie verwijderen, moeten door u kostenloos ter beschikking gesteld worden. U bent zelf verantwoordelijk voor het herstel van uw eigen gebruikerssoftware na de gebruikmaking van de dienstverlening van MEDION; . U dient alle overige maatregelen te treffen die voor het uitvoeren van de opdracht volgens de voorschriften benodigd zijn. U bent zelf verantwoordelijk voor de configuratie en verbinding van de eventuele beschikbare externe producten na de gebruikmaking van de dienstverlening van MEDION; De kostenvrije annuleringsperiode van de aan huis reparatie/omruilopdracht bedraagt minimaal 24 uur, daarna worden de kosten veroorzaakt door de vertraagde annulering aan u in rekening gebracht; Autoradio MD 81150 D NL F E e-comm.book Seite 32 Freitag, 11. Mai 2007 11:44 11Autoradio MD 81150 D NL F E e-comm.book Seite 33 Freitag, 11. Mai 2007 11:44 11F-2
