GEBRUIKSAANWIJZING KSFX650R JVC

Bijzonderheden over de installatie en aansluiting van het apparaat vindt u in de desbetreffende handleiding.

Signal/Störabstand: 70 dB

Signal/Störabstand: 56 dB

Stereotrennabstand: 40 dB

ALLGEMEIN

Hartelijk dank voor de aanschaf van dit JVC-product! Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

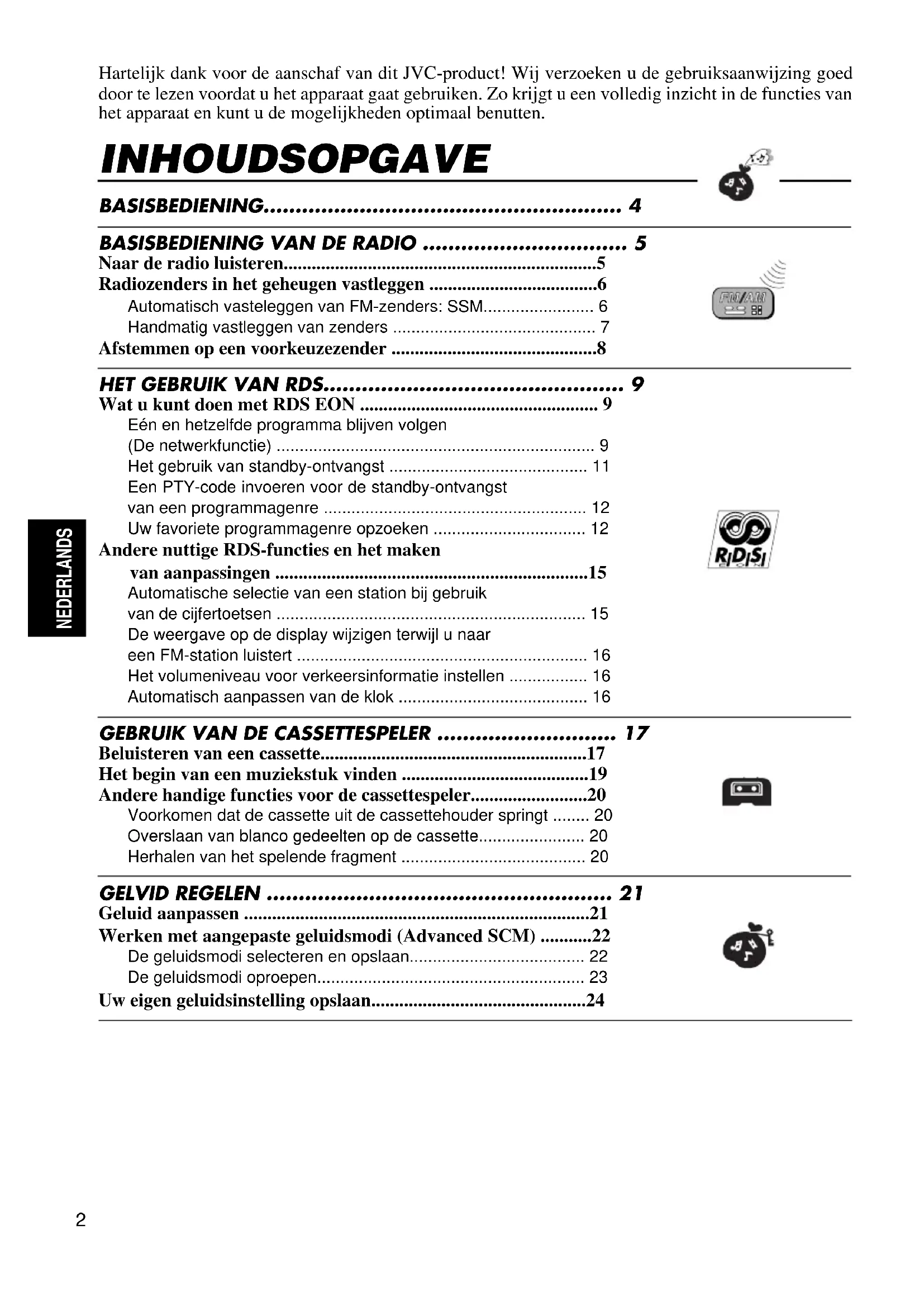

INHOUDSOPGAVE

BASISBEDIENING...... 4

BASISBEDIENING VAN DE RADIO .... 5

Naar de radio luisteren....5

Radiozenders in het geheugen vastleggen 6

Automatisch vasteleggen van FM-zenders: SSM.... 6

Handmatig vastleggen van zenders 7

Afstemmen op een voorkeuzezender ....8

HET GEBRUIK VAN RDS....9

Wat u kunt doen met RDS EON 9

Eén en hetzelfde programma blijven volgen

(De netwerkfunctie) 9

Het gebruik van standby-ontvangst 11

Een PTY-code invoeren voor de standby-ontvangst

van een programmagenre 12

Uw favoriete programmagenre opzoeken 12

Andere nuttige RDS-functies en het maken

van aanpassingen ....15

Automatische selectie van een station bij gebruik

van de cijfertoetsen 15

De weergave op de display wijzigen terwijl u naar

een FM-station luistert 16

Het volumeniveau voor verkeersinformatie instellen 16

Automatisch aanpassen van de klok 16

GEBRUIK VAN DE CASSETTESPELER 17

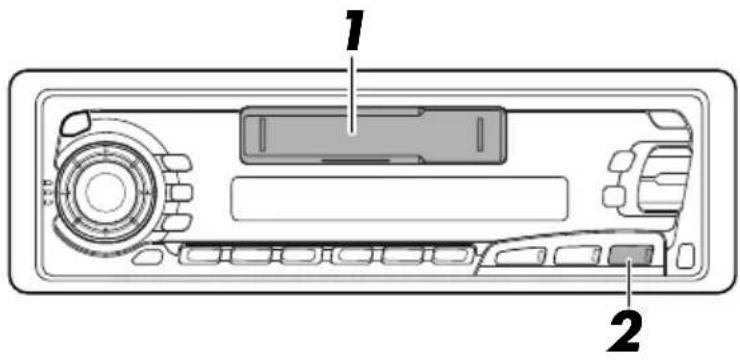

Beluisteren van een cassette....17

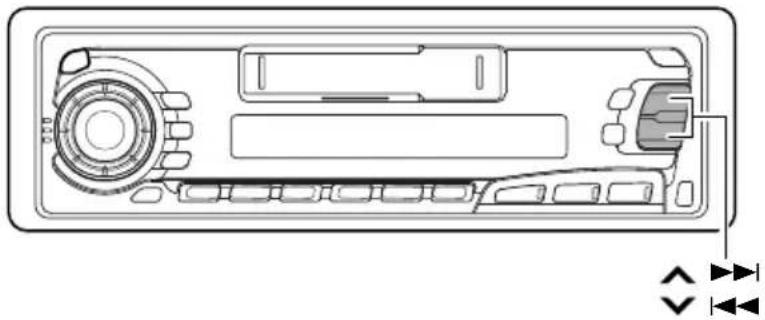

Het begin van een muziekstuk vinden ....19

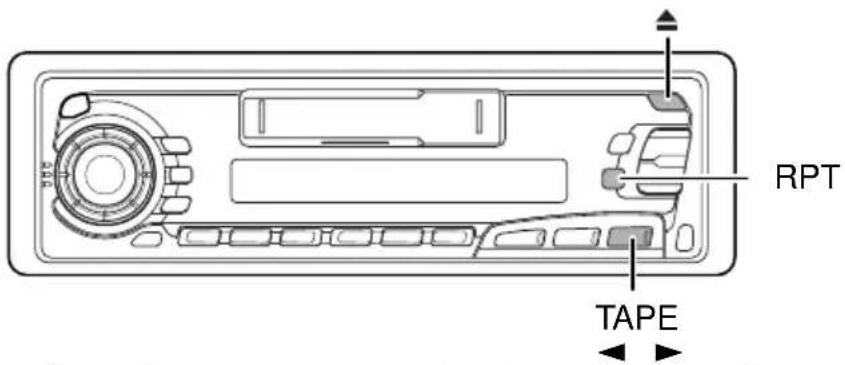

Andere handige functies voor de cassettespeler......20

Voorkomen dat de cassette uit de cassettehouder springt ...... 20

Overslaan van blanco gedeelten op de cassette.... 20

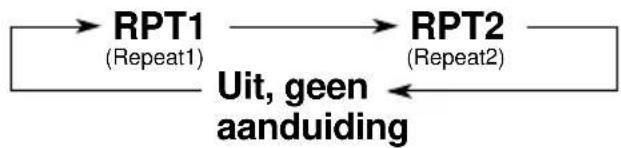

Herhalen van het spelende fragment 20

GELVID REGELEN 21

Geluid aanpassen 21

Werken met aangepaste geluidsmodi (Advanced SCM) ......22

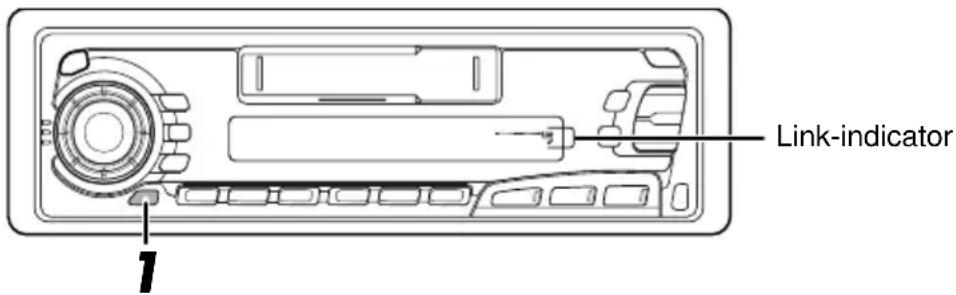

De geluidsmodi selecteren en opslaan.... 22

De geluidsmodi oproepen.... 23

Uw eigen geluidsinstelling opslaan....24

ANDERE HOOFDFUNCTIES 25

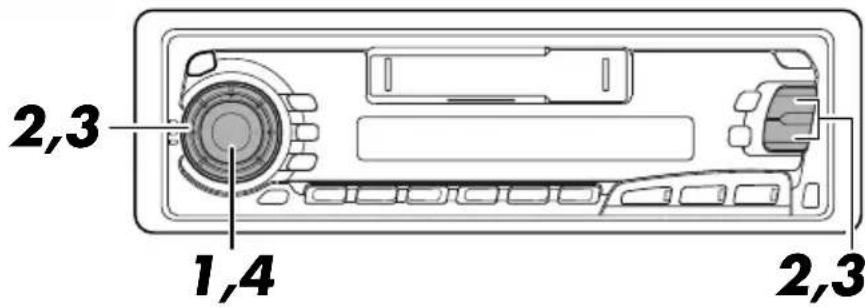

Klok instellen ....25

De algemene instellingen wijzigen....26

Basisprocedure 26

Advanced SCM annuleren 27

24-Uurs aanduiding of 12-uurs aanduiding voor de klok selecteren 28

Selecteren welk niveau op de display wordt weergegeven ..... 28

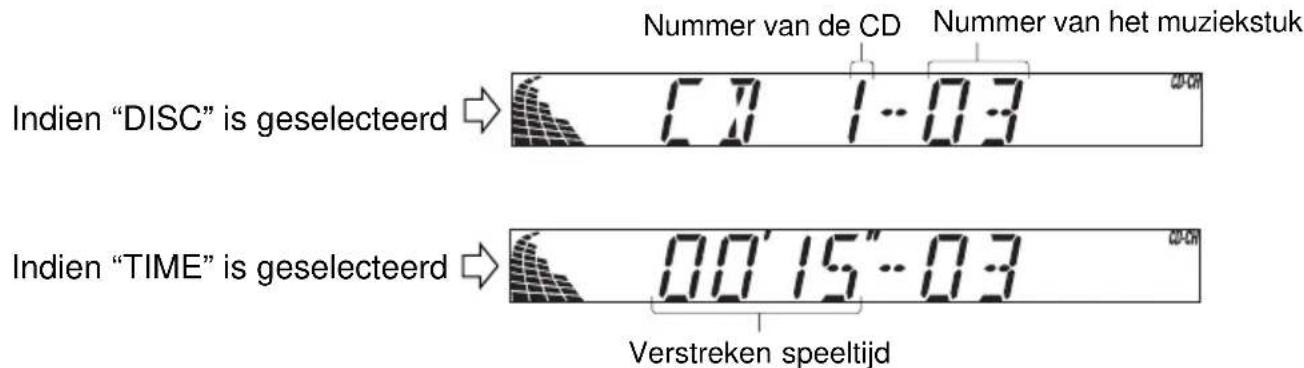

De weergavemodus van de display selecteren bij gebruik van de CD-wisselaar (ALLEEN VOOR KS-FX650R) 28

Audiodemping voor mobiele telefoongesprekken.... 29

Het externe apparaat selecteren (ALLEEN VOOR KS-FX650R) 29

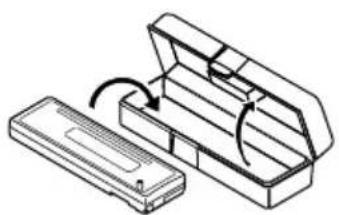

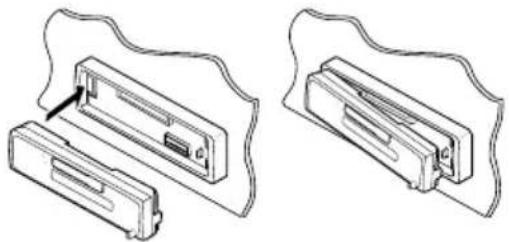

Bedieningspaneel verwijderen....30

GEBRUIK VAN DE CD-WISSELAAR.... 31

(ALLEEN VOOR KS-FX650R)

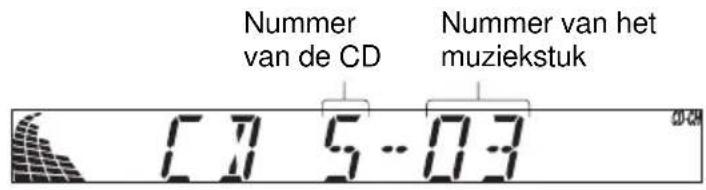

CD's afspelen....31

Kiezen van de weergavefunctie ....33

BEDIENING VAN HET EXTERNE APPARAATEN ...... 34

(ALLEEN VOOR KS-FX650R)

BEDIENING VAN DE DAB-TUNER 35

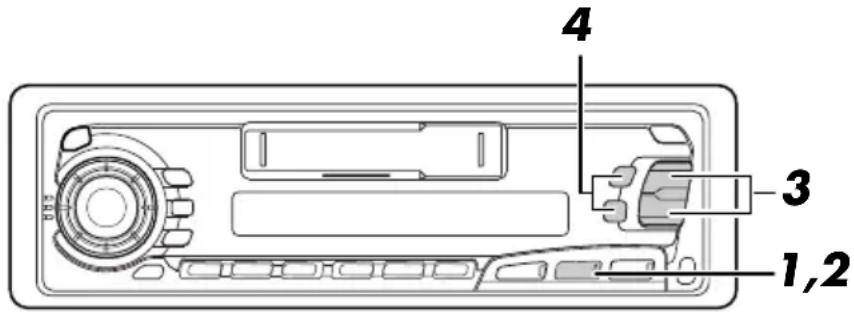

Afstemmen op een ensemble en op een van de services ....35

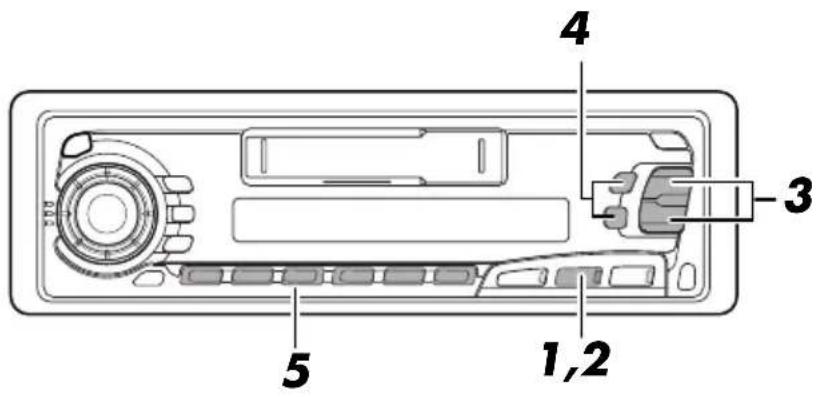

DAB-frequencies in het geheugen opslaan ....37

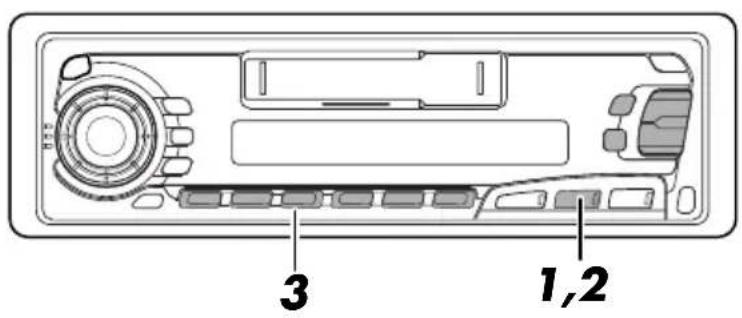

Afstemmen op een opgeslagen DAB-service ....39

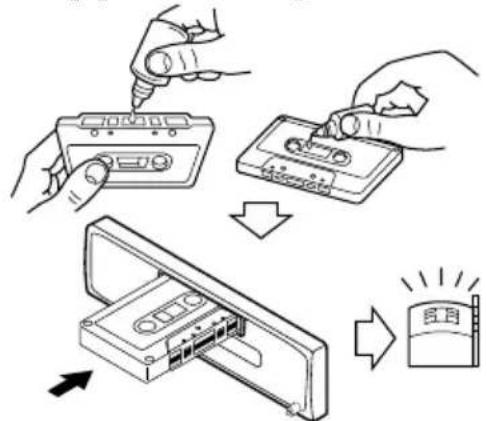

ONDERHOUD 40

Levensduur van het apparaat verlengen 40

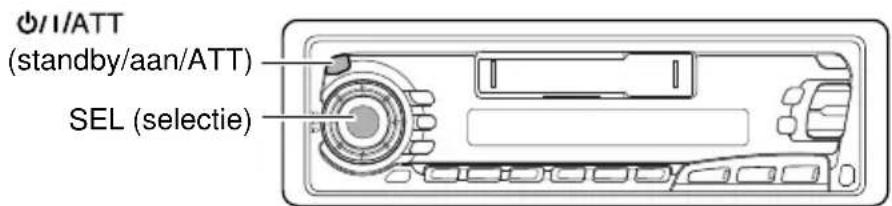

Het apparaat terugstellen ....40

PROBLEMEN OPLOSSEN 41

SPECIFICATIES.... 42

Opmerking:

Voor de veiligheid is een genummerde identificatiekaart bij het toestel geleverd. Het identificatienummer is tevens op de behuizing van het toestel gedrukt. Bewaar de kaart op een veilige plaats. Deze kaart is belangrijk voor identificatie indien het toestel is gestolen.

ALVORENS HET APPARAAT TE GEBRUIKEN

* Denk aan de veiligheid...

- Zet het volume onder het rijden niet te luid. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort.

- Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten.

* Temperatuur binnen de auto...

Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normale waarden heeft bereikt.

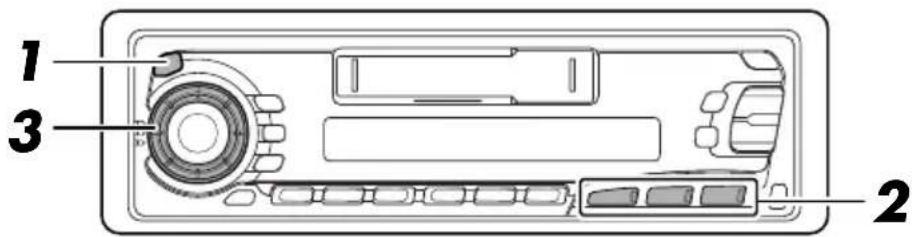

1 3 2

Opmerking:

Wanneer u het apparaat voor de eerste keer gebruikt, moet u de ingebouwde klok op de juiste wijze instellen (zie bladzijde 25).

1

Schakel de spanning in.

Bij het selecteren van tuner in stap 2 hieronder wordt het apparaat automatisch ingeschakeld.

U hoeft niet op deze toets te drukken om het apparaat in te schakelen.

2

KS-FX650R
DAB

Start de weergave van de geluidsbron.

Voor gebruik van de radio, zie bladzijde 5 – 16.

Voor gebruik van het cassettedeck, zie bladzijde 17 – 20.

VOOR DE KS-FX650R

Voor gebruik van de CD-wisselaar, zie bladzijde 31 – 33. Zie bladzijde 34 voor instructies over de bediening van een extern apparaat.

Zie bladzijde 35 t/m 39 voor instructies over de bediening van de DAB-tuner.

3

Stel het geluid in zoals u zelf wilt (zie bladzijde 21 - 24).

Volume in een oogwenk zachter zetten

Druk tijdens het luisteren naar een willekeurige geluidsbron kort op op het afleesvenster begint de tekst "ATT" te knipperen en het volume zal in een oogwenk dalen.

Om het eerdere volume te herstellen, drukt u nogmaals kort op dezelfde toets.

Spanning uitschakelen

Druk langer dan 1 seconde op ⏻/I/ATT

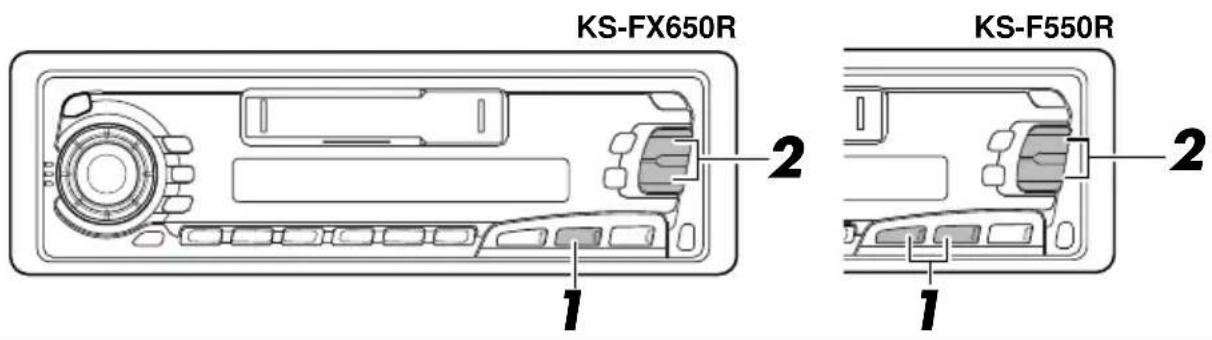

Naar de radio luisteren

KS-FX650R KS-F550R 1 2 1 2

1

KS-FX650R

U kunt éé van de drie FM-golfbandn (FM1, FM2 en FM3) selecteren om naar een FM-zender te luisteren.

Indicator voor audioniveau (zie pagina 28) of volumeniveau

Gekozen golfband wordt getoond

87.5 FM1 BEAT POP SOFT

2

SSM

Stations met een hogere frequentie zoeken.

Stations met een lagere frequentie zoeken.

Zoek een station.

Wanneer een station wordt ontvangen, stopt het zoeken.

8.8.3 EAMT BEAT POP SOFT

Druk nogmaals op dezelfde toets wanneer u het zoeken wilt stoppen voordat op een zender is afgestemd.

Om zonder zoeken af te stemmen op een bepaalde frequentie

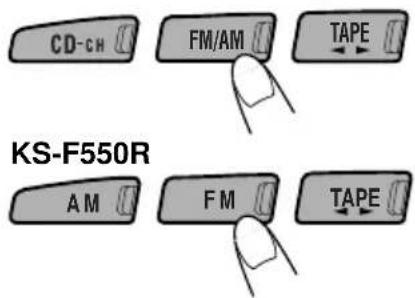

Voor de KS-FX650R: Druk herhaaldelijk op FM/AM.

Voor de KS-F550R: Druk op FM of AM.

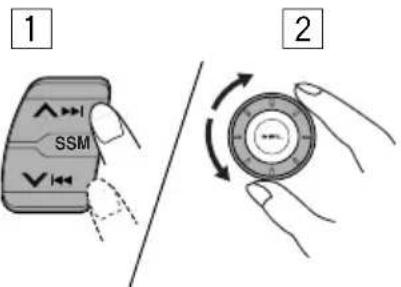

2 Druk op ▲▶▶lof ◆◀◀ en houd deze toets ingedrukt tot de letter "M" op de display begint te knipperen.

Zolang de letter "M" op de display knippert, kunt u de frequentie handmatig veranderen.

3 Druk herhaaldelijk op ▲▶▶ of ⚡◀ totdat de gewenste frequentie is bereikt.

- Als u de toets ingedrukt houdt, blijft de frequentie veranderen (bij FM steeds met 50 kHz en bij AM steeds met 9 kHz – MW/LW) totdat u de toets loslaat.

Radiozenders in het geheugen vastleggen

U kunt één van de volgende twee methoden gebruiken om de radiozenders in het geheugen vastteleggen.

• Automatisch vasteleggen van FM-zenders: SSM (Strong-station Sequential Memory)
- Handmatig vasteleggen van FM en AM-zenders

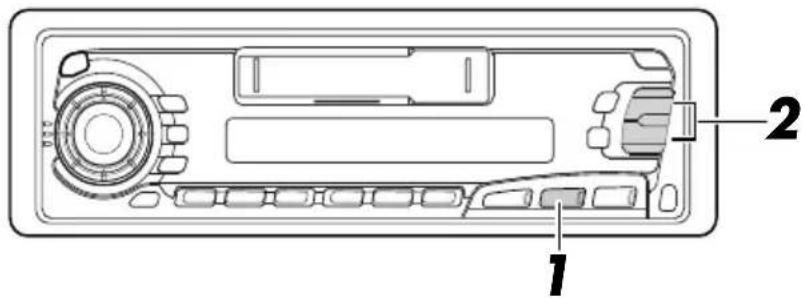

Automatisch vasteleggen van FM-zenders: SSM

U kunt 6 lokale FM-stations instellen voor elke FM-golfband (FM1, FM2 en FM3).

Selecteer het nummer van de FM-golfband (FM1, FM2 of FM3) waarop u FM-zenders wilt vasteleggen.

2

SSM

Druk op beide toetsen en houd ze langer dan 2 seconden ingedrukt.

De tekst "SSM" verschijnt op het afleesvenster en verdwijnt wanneer het automatisch instellen van radiozenders is beëindigd.

Lokale FM-zenders met de sterkste signalen worden opgezocht en automatisch voor de gekozen golfband (FM1, FM2 of FM3) onder de cijfertoetsen vastgelegd — nummer 1 (laagste frequentie) t/m nummer 6 (hoogste frequentie).

De voorkeuzezender die onder cijfertoets 1 is vastgelegd wordt na het automatisch vastleggen van de zenders opgeroepen.

Handmatig vastleggen van zenders

U kunt handmatig maximaal 6 zenders voor iedere golfband (FM1, FM2, FM3 en AM vastleggen).

VOORBEELD: Een FM-zender op 88.3 MHz vastleggen onder nummer 1 van FM1.

Stem af op een zender op 88.3 MHz.

Zie bladzijde 5 voor het afstemmen op een zender.

8.8.3 E.M.T. BEAT POP SOFT

3

Druk op de cijfertoets (in dit voorbeeld cijfertoets 1) en houd deze langer dan 2 seconden ingedrukt.

8:3 P 1 FM BEAT POP SOFT

De vermelding "P1" knippert gedurende enkele seconden op de display.

4

Herhaal bovenstaande procedure om andere zenders onder andere nummers op te slaan.

Opmerkingen:

• Een eerder vastgelegde zender wordt gewist wanneer een nieuwe zender wordt opgeslagen onder hetzelfde nummer.
• Ingestelde zenders worden gewist wanneer de spannings toevoer naar het geheugen wordt onderbroken (bijvoorbeeld bij het vervangen van de accu). Als dit gebeurt, moeten de zenders opnieuw worden ingesteld.

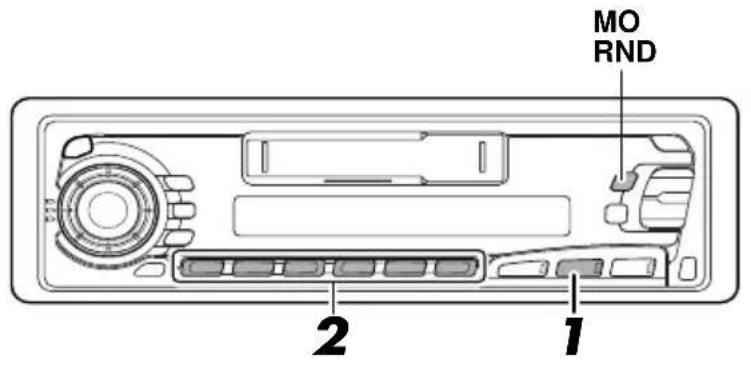

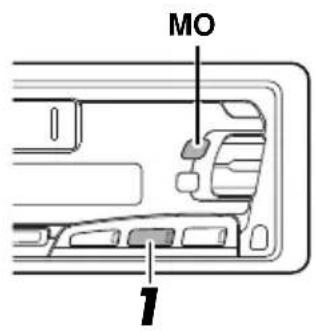

Afstemmen op een voorkeuzezender

U kunt in een handomdraai afstemmen op een vastgelegde voorkeuzezender.

Denk eraan dat u de zenders eerst moet vastleggen! Zie bladzijde 6 en 7, als u dat nog niet hebt gedaan. KS-FX650R KS-F550R

MO RND 1 2

MO 7

1

KS-FX650R

KS-F550R

Selecteer het nummer (1 - 6) van de gewenste zender.

Wanneer een stereo-uitzending op FM slecht te ontvangen is, doet u het volgende:

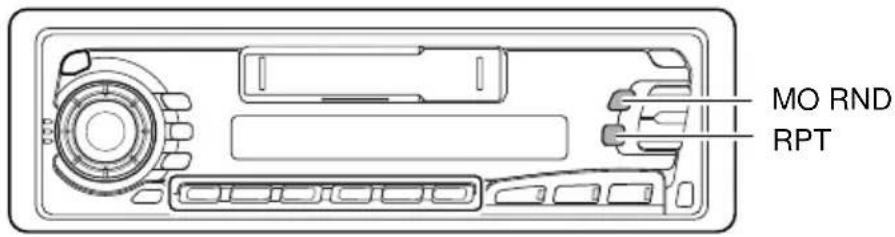

Druk tijdens ontvangst van een FM stereo-uitzending op MO RND (mono/willekeurig: voor de KS-FX650R) of MO (mono: voor de KS-F550R). De indicator MONO (mono) op de display licht op. De uitzending zal dan mono worden weergegeven maar met aanzienlijk minder ruis.

Om het stereo-effect te herstellen, drukt u op opnieuw op dezelfde toets.

Er brandt een lampje wanneer een FM- uitzending in stereo wordt ontvangen.

ST 8:30 EMT BEAT POP SOFT

MO MONO EAMT BEAT POP SOFT

Wat u kunt doen met RDS EON

RDS (Radio Data System) is een voorziening waarmee FM-zenders een extra signaal aan hun regulier programmasignaal toevoegen. Zo kan een FM-zender bijvoorbeeld de naam van het station met het programma en informatie over de aard of het genre van het programma meezenden, bijvoorbeeld of het uitgezonden programma over sport gaat of een muziekprogramma is. Een andere functie van de voorziening RDS is "EON (Enhanced Other Networks)". De EON-indicator licht op zodra er een FM-zender wordt ontvangen die EON-gegevens uitzendt. Door gebruik te maken van deze meegezonden informatie kunt u de ontvanger automatisch laten overschakelen naar een ander station of een ander programmagenre of naar een station dat verkeersinformatie uitzendt terwijl u eigenlijk naar een ander programma aan het luisteren bent of een andere afspeelbron zoals een cassette hebt geselecteerd.

Met de ontvangst van RDS-gegevens kan deze eenheid:

• Eén en hetzelfde programma blijven volgen (De Netwerkfunctie)
• Standby staan voor de ontvangst van verkeersinformatie (TA – “Traffic Announcement”) of uw favoriete programma
• Zoeken naar een bepaald programmagenre (PTY – "Programme")
• Zoeken naar verkeersinformatie (TP – “Traffic Programme”)
• En er zijn nog enkele andere functies waarover u bij de ontvangst van RDS-signalen kunt beschikken.

Eén en hetzelfde programma blijven volgen (De netwerkfunctie)

Als u in een gebied rijdt waarin de ontvangst van FM-signalen te wensen overlaat, zal de tuner die in deze eenheid is ingebouwd automatisch overschakelen naar een andere RDS-zender van hetzelfde station dat hetzelfde programma uitzendt, maar dan met een sterker uitzendsignaal. Op die manier kunt u dus naar uw favoriete programma blijven luisteren en bent u verzekerd van de best mogelijke ontvangst, ongeacht waar in het ontvangstgebied u rijdt (zie de afbeelding op de volgende pagina).

Er zijn twee soorten RDS-gegevens die ervoor zorgen dat u uw favoriete programma tijdens uw rit kunt blijven volgen: de PI (Programme Identification) gegevens, en de AF (Alternative Frequency) gegevens.

Alleen als de ontvangst van allebei deze signalen van een RDS-station goed zijn, kunt u uw favoriete programma blijven volgen. Als een of beide signalen niet goed worden ontvangen, werkt deze voorziening niet.

RDS

Om de netwerkfunctie in te schakelen, drukt u minimaal 1 seconde op de TP/RDS-toets (Traffic Programme/Radio Data System). Elke keer wanneer u op deze toets drukt, verandert de modus van deze functie en wel als volgt:

Mode 1 Mode 2 Mode 3

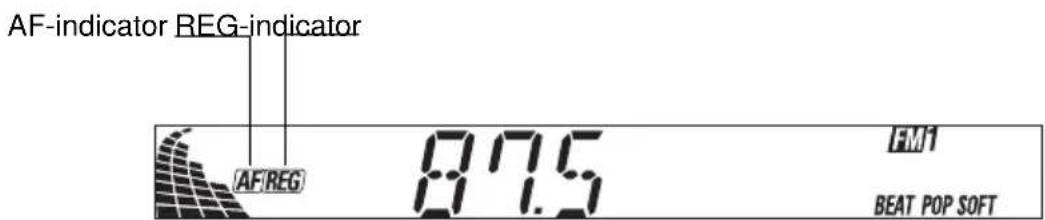

AF-indicator REG-indicator AF-REG 87.5 FM1 BEAT POP SOFT

Modus 1

De AF-indicator licht op, maar de REG-indicator licht niet op.

De netwerkfunctie is ingeschakeld en Regionalisatie is uitgeschakeld ("OFF"). In deze modus schakelt de ontvanger over naar een andere zender van hetzelfde station als het signaal van de geselecteerde zender te zwak wordt.

Opmerking:

In deze modus kan het voorkomen dat het nieuw te ontvangen programma anders is dan het programma dat u daarvoor ontving.

Modus 2

Zowel de AF-indicator als de REG-indicator lichten op.

De netwerkfunctie is ingeschakeld en ook Regionalisatie is ingeschakeld ("ON").

In deze modus schakelt de ontvanger over naar een andere zender van hetzelfde station dat hetzelfde programma uitzendt als het signaal van de geselecteerde zender te zwak wordt.

Modus 3

De AF-indicator en de REG-indicator lichten allebei niet op.

De netwerkfunctie is uitgeschakeld.

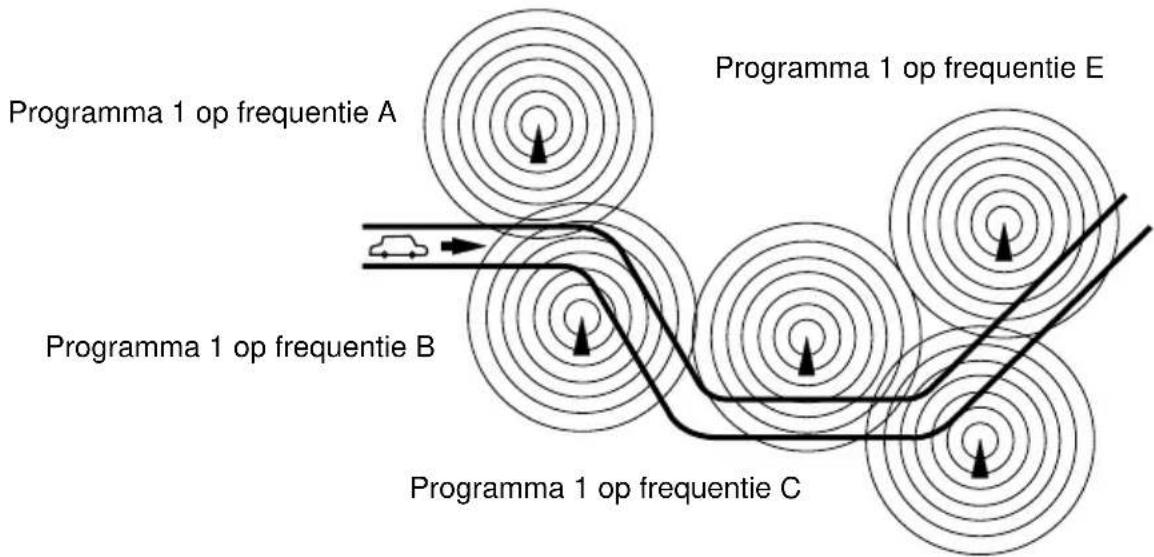

In deze afbeelding ziet u hoe hetzelfde programma via verschillende frequenties kan worden ontvangen.

Het gebruik van standby-ontvangst

Met standby-ontvangst kunt u tijdelijk van de geselecteerde afspeelbron (een FM-station en Cassette-speler (of CD-wisselaar of een andere aangesloten afspeelbron voor de KS-FX650R)) overschakelen naar een door u ingesteld programmagenre (PTY) of naar verkeersinformatie (TA).

Opmerking:

Standby-ontvangst is niet mogelijk wanneer u naar een AM-zender luistert.

Standby-ontvangst van verkeersinformatie met de TP/RDS-toets

RDS

- Als u op de toets TP/RDS drukt terwijl u naar een FM-station luistert, licht de indicator TP op wanneer u een zender ontvangt die het TP-signaal uitzendt (Verkeersinformatie) en wanneer de ontvanger in TA-standby-modus staat.

Opmerking:

Als het station dat u ontvangt geen TP-signaal uitzendt, gaat de indicator TP op de display knipperen. Druk ▲▶▶| of √ |◀◀ om de ontvanger in de TA-standby-modus te zetten. De vermelding “SEARCH” verschijnt nu op de display en de ontvanger gaat op zoek naar een station dat wel een TP-signaal uitzendt. Zodra er zo’n station wordt gevonden, gaat de indicator TP op de display continu branden.

- Als u naar een TAPE (of CD-wisselaar voor de KS-FX650R) aan het luisteren bent, en naar een station wilt luisteren dat een TP-signaal uitzendt, moet u op de toets TP/RDS drukken om de ontvanger in de TA-standby-modus te zetten. (De indicator TP op de display licht op.)

Als er verkeersinformatie wordt uitgezonden terwijl de TA-standby-modus is ingeschakeld, verschijnt de vermelding "TRAFFIC" op de display en schakelt de afspeelbron over naar de FM-band. Het volume neemt toe tot het vooraf ingestelde TA-volumeniveau en u hoort de uitgezonden verkeersinformatie (ziebladzijde 16).

Druk nogmaals op TP/RDS om de TA-standbyfunctie uit te schakelen.

Standby-ontvangst van een programmagenre met de PTY-toets

- Als u op de toets PTY drukt terwijl u naar een FM-station luistert, licht de indicator PTY op wanneer u een zender ontvangt die het PTY-signaal uitzendt en wanneer de ontvanger in PTY-standby-modus staat. De geselecteerde PTY-naam, die op pagina 12 wordt opgeslagen, knippert gedurende 5 seconden.

Opmerking:

Als het station dat u ontvangt geen PTY-signaal uitzendt, gaat de indicator PTY op de display knipperen. Druk ▲▶▶| of √ |◀◀ om de ontvanger in de PTY-standbymodus te zetten. De vermelding “SEARCH” verschijnt nu op de display en de ontvanger gaat op zoek naar een station dat wel een PTY-signaal uitzendt. Zodra er zo’n station wordt gevonden, gaat de indicator PTY op de display continu branden.

- Als u naar een TAPE (of CD-wisselaar voor de KS-FX650R) aan het luisteren bent, en naar een station wilt luisteren dat een PTY-signaal uitzendt, moet u op de toets PTY drukken om de ontvanger in de PTY-standby-modus te zetten. (De indicator PTY op de display licht op.)

Als het geselecteerde PTY-programma wordt uitgezonden terwijl de PTY-standbymodus is ingeschakeld, verschijnt de geselecteerde PTY-naam op de display en schakelt de afspeelbron over naar de FM-band. Het geselecteerde PTY-programma wordt nu ten gehore gebracht.

Druk nogmaals op PTY om de PTY-standbyfunctie uit te schakelen.

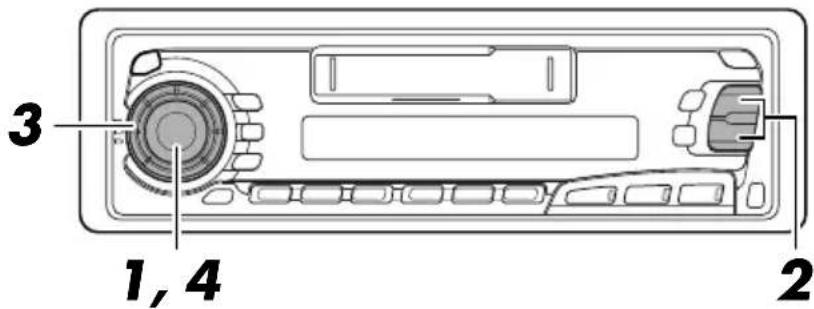

Een PTY-code invoeren voor de standby-ontvangst van een programmagenre

Het is mogelijk om het programmagenre waar u het liefst naar luistert in de vorm van een PTY-code in het geheugen van de eenheid in te voeren zodat u hier naar kunt luisteren zodra er zich zo'n programma aandient. Standaard staat de eenheid voor de standby-ontvangst van een programmagenre op de PTY-code "NEWS" ingesteld.

1, 4 2 3

1

Druk op de SEL-toets en houd deze minimaal 2 seconden ingedrukt om de modus voor algemene instellingen op te roepen. (Zie bladzijde 26).

2

SSM

Selecteer de vermelding "PTY STBY" als deze niet al meteen op de display wordt weergegeven.

3

Selecteer een van de 29 PTY-codes die beschikbaar zijn. (Zie hiertoe de tabel op bladzijde 15.)

De naam van de PTY-code die u selecteert, wordt op de display weergegeven en in het geheugen opgeslagen.

4

Het instellen van de PTY-code is voltooid.

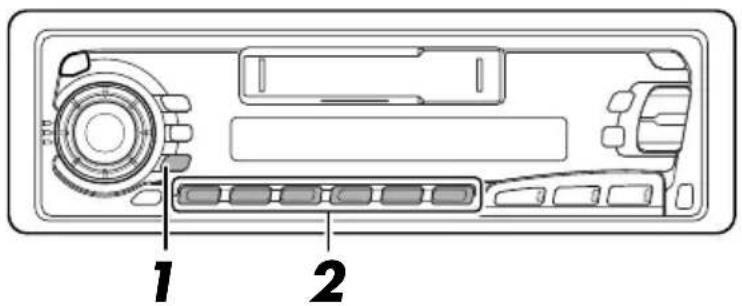

Uw favoriete programmagenre opzoeken

Het is mogelijk om naar één van maximaal zes in het geheugen opgeslagen programmagenres te zoeken.

Standaard liggen de volgende zes programmagenres achter de cijfertoetsen (1 t/m 6) opgeslagen.

Zie bladzijde 13 voor het wijzigen van de fabrieksinstellingen.

Zie bladzijde 14 voor een uitleg over het zoeken van uw favoriete programma.

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

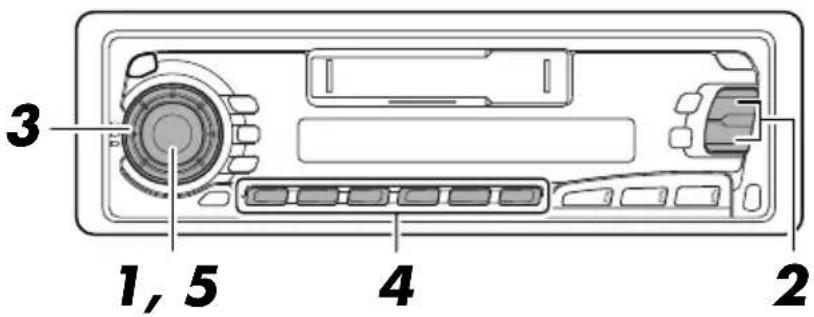

Uw favoriete programmagenres in het geheugen opslaan

3 1, 5 4 2

1

Druk op de SEL-toets en houd deze minimaal 2 seconden ingedrukt om de modus voor algemene instellingen op te roepen. (Zie bladzijde 26.)

2

SSM

Selecteer de vermelding "PTY SRCH" als deze niet al meteen op de display wordt weergegeven.

3

Selecteer een van de 29 PTY-codes die beschikbaar zijn. (Zie hiertoe de tabel op bladzijde 15.)

De naam van de PTY-code die u selecteert, wordt op de display weergegeven en in het geheugen opgeslagen.

- Als u de code selecteert die al in het geheugen ligt opgeslagen, wordt die knipperend op de display weergegeven.

4

1 2 3 4 5 6

Druk de gewenste cijfertoets in en houd deze minimaal 2 seconden vast om de geselecteerde PTY-code op te slaan onder de cijfertoets van uw keuze.

De PTY-code begint te knipperen.

5

Het instellen van de PTY-code is voltooid.

Een programmagenre opzoeken

1 2

1

Druk op de toets PTY en houd deze ten minste 1 seconde ingedrukt terwijl u naar een FM-station luistert.

De PTY-code die als laatste werd geselecteerd, verschijnt op de display.

POP M FM1 BEAT POP SOFT

2

1 2 3 4 5 6

Selecteer een van de PTY-codes die onder de zes cijfertoetsen (1 t/m 6) liggen opgeslagen.

RACK M FM1 BEAT POP SOFT

Een voorbeeld: Indien "ROCK M" wordt opgeslagen onder voorkeurtoets 2.

De PTY-zoekopdracht naar uw favoriete programma begint na 5 seconden.

• Als er een station is dat een programma uitzendt en daarbij een PTY-signaal meezendt dat overeenkomt met de PTY-code die u hebt geselecteerd, stemt de eenheid automatisch op dat station af.
• Als er geen station is dat een programma uitzendt en daarbij een PTY-signaal meezendt dat overeenkomt met de PTY-code die u hebt geselecteerd, blijft de eenheid afgestemd op het station dat al was geselecteerd.

Opmerking:

In sommige gebieden werkt het zoeken met PTY-codes niet goed.

Andere nuttige RDS-functies en het maken van aanpassingen

Automatische selectie van een station bij gebruik van de cijfertoetsen

Normaliter zal de eenheid wanneer u op een van de cijfertoetsen drukt automatisch afstemmen op de vooraf ingestelde voorkeurzender.

Als deze zender een RDS-station is, gebeurt er echter iets anders. Als het ontvangen signaal niet sterk genoeg is, gaat de eenheid op basis van de AF-gegevens namelijk automatisch op zoek naar een andere, sterkere zender die hetzelfde programma uitzendt als de voorkeurzender die u hebt gekozen. Indien er niet op een andere zender wordt afgestemd, kunt u alle frequenties afzoeken naar het gewenste programma (dit wordt Programma zoeken genoemd). Hoe u deze voorziening activeert, wordt hieronder uitgelegd.

• Het zoeken van een programma kost enige tijd.

• Zie ook "De algemene instellingen wijzigen", op bladzijde 26.

• Druk op de SEL-toets en houd deze minimaal 2 seconden ingedrukt om de modus voor algemene instellingen op te roepen.

• Druk op ▶▶I of I◀◀ om de vermelding "P-SEARCH" te selecteren.

• Selecteer de vermelding "ON" door de draaiknop met de wijzers van de klok mee te draaien. De voorziening Programma zoeken is nu ingeschakeld.

Als u het zoeken naar een programma wilt beëindigen, herhaalt u de bovenstaande procedure, maar selecteert u in stap 3 de vermelding "OFF" door de draaiknop tegen de wijzers van de klok in te draaien.

PTY-codes

NEWS: NieuwsAFFAIRS: Actualiteiten en achtergrondinformatie aangaande het nieuwsINFO: Informatieve programma’s over diverse verschillende onderwerpenSPORT: SportverslagenEDUCATE: Educatieve programma’sDRAMA: Radio-hoorspelenCULTURE: Programma’s aangaande nationale of regionale cultuurSCIENCE: Wetenschappelijke en technische programma’sVARIED: Overige programma’s, bijvoorbeeld ceremonies en comediesPOP M: PopmuziekROCK M: RockmuziekEASY M: Easy-listening muziekLIGHT M: Lichte muziekCLASSICS: Klassieke muziekOTHER M: Overige muziekWEATHER: WeerberichtenFINANCE: Programma’s aangaande handel en de beurs en beursberichten, etc.CHILDREN: Amusement voor kinderen

SOCIAL: Programma’s over sociale activiteitenRELIGION: Programma’s over aspecten van geloof en religie, aangaande het bestaan en ethiekPHONE IN: Programma’s waarin mensen via de telefoon of een publiek forum hun meningen kunnen uitenTRAVEL: Programma’s over reizen en bestemmingen, georganiseerde reizen en ideeën en mogelijkheden voor vacantiesLEISURE: Programma’s over recreatieve bezigheden, bijvoorbeeld tuinieren, koken, vissen, etc.JAZZ: Jazz-muziekCOUNTRY: Country-muziekNATION M: Huidige populaire muziek van een bepaald land of gebied in de taal van het land of gebiedOLDIES: Gouwe-OuweFOLK M: Folk-muziekDOCUMENT: Programma’s over feitelijke gebeurtenissen, vaak gepresenteerd in een onderzoekende stijl

De weergave op de display wijzigen terwijl u naar een FM-station luistert

Wat er als eerste op de display wordt weergegeven wanneer u naar een FM-station luistert dat gebruik maakt van het RDS-systeem, kunt u zelf bepalen. U kunt de oorspronkelijke weergave desgewenst wijzigen in de stationsnaam (PS NAME), de frequentie van het ontvangen station (FREQ) of de tijd van de ingebouwde klok (CLOCK).

- Zie ook de paragraaf "De algemene instellingen wijzigen" op bladzijde 26.

1. Druk op de SEL-toets en houd deze minimaal 2 seconden ingedrukt om de modus voor algemene instellingen op te roepen.
2. Druk op de toets ∧ ►► of √ ◀◄◄ om de vermelding "DISPMODE" te selecteren.
3. Selecteer de gewenste weergave met de draaiknop. U kunt kiezen uit het weergeven van de naam van het station, de frequentie van de zender en de tijd op de klok.

Opmerking:

Door op de toets DISP te drukken kunt u de weergave op de display ook wijzigen wanneer u naar een FM-station luistert dat RDS-signalen uitzendt.

Elke keer wanneer u op deze toets drukt, verschijnt de volgende informatie in het bovenste gedeelte van de display: PS NAME (Stationroom) EREQ (Frequentie)

* Na enkele seconden keert de display terug naar de oorspronkelijke weergave.

Het volumeniveau voor verkeersinformatie instellen

Het is mogelijk om voor de standby-ontvangst van verkeersinformatie op te geven met welk geluidsvolume u deze informatie wilt horen. In dat geval zal het geluid zodra er verkeersinformatie wordt ontvangen, worden aangepast aan het volume dat u hebt ingesteld.

- Zie ook de paragraaf "De algemene instellingen wijzigen" op bladzijde 26.

1. Druk op de SEL-toets en houd deze minimaal 2 seconden ingedrukt om de modus voor algemene instellingen op te roepen.
2. Druk op de toets ▲▶▶ of ▼ |◀◀ om de vermelding "TA VOL" te selecteren.
3. Selecteer het gewenste volume met de draaiknop.

Automatisch aanpassen van de klok

De tijd die de klok weergeeft die in deze eenheid is ingebouwd wordt automatisch aangepast aan de tijdgegevens (CT – Clock Time) die met het RDS-signaal van een zender worden meegezonden. Als u wilt dat de klok niet automatisch wordt aangepast, moet u de onderstaande procedure volgen.

- Zie ook de paragraaf "De algemene instellingen wijzigen" op bladzijde 26.

1. Druk op de SEL-toets en houd deze minimaal 2 seconden ingedrukt om de modus voor algemene instellingen op te roepen.
2. Druk op de toets ▲▶▶ of ▼ ◀◀◀ om de vermelding "AUTO ADJ" te selecteren.
3. Selecteer de vermelding "ADJ OFF" door de draaiknop linksom te draaien. U hebt het automatisch aanpassen van de klok nu uitgeschakeld.

Om het automatisch aanpassen van de klok weer in te schakelen, herhaalt u de bovenstaande procedure maar selecteert u in stap 3 de vermelding "ADJ ON" door de draaiknop rechtsom te draaien.

Opmerking:

Het automatisch aanpassen van de tijd bij de ontvangst van nieuwe tijdgegevens duurt circa 2 minuten. De weergave van de klok wordt dus pas veranderd nadat u minimaal 2 minuten op het desbetreffende station hebt afgestemd.

Beluisteren van een cassette

1 2

1

Plaats een cassette.

Het apparaat gaat aan en het afspelen van de band begint automatisch.

Wanneer de ene kant van de band is afgespeeld, wordt automatisch begonnen met het afspelen van de andere kant (Auto Reverse).

Wanneer er al een cassette in de cassettehouder zit, kunt u op de toets TAPE ◀▶ drukken om het apparaat aan te zetten en het afspelen automatisch te laten beginnen.

2

Selecteer de richting van de band.

Elke keer dat u op de toets drukt, verandert de richting van de band – vooruit (TAPE;;) en achteruit (TAPE;;)

Afspelen beëindigen en de cassette naar buiten laten springen

Druk op ▲.

Het afspelen van de band wordt beëindigd en de cassette springt automatisch uit de cassettehouder.

De cassetteweergave wordt tevens gestopt wanneer u naar de FM/AM bron (of CD-wisselaar voor de KS-FX650R) schakelt. (De cassette wordt echter in dat geval niet uitgeworpen.)

- U kunt de cassette ook uit het apparaat laten springen terwijl het apparaat uit staat.

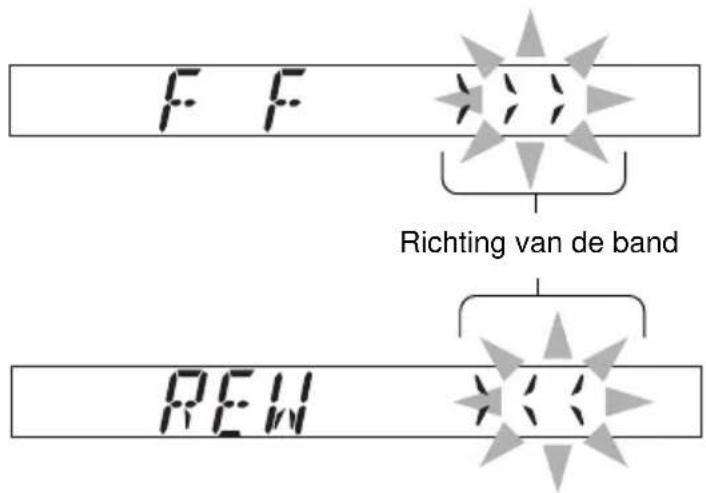

Versneld doorspoelen en terugspoelen van een band

• Druk langer dan 1 seconde op ▶▶▶om de band versneld door te spoelen.
  Aan het einde wordt de band omgedraaid en wordt de andere kant vanaf het begin afgespeeld.
• Druk langer dan 1 seconde op ▼|◀◀ om de band terug te spoelen tot aan het begin.
  Dezelfde kant wordt nogmaals afgespeeld

F F Richting van de band REW

Wanneer u op TAPE◀▶ drukt, kunt u het versneld doorspoelen en terugspoelen op een willekeurige plaats laten stoppen.

Het afspelen begint daarna vanaf die plaats op de band.

Het begin van een muziekstuk vinden

Met Multi Music Scan kunt u het afspelen automatisch laten beginnen bij het begin van een bepaald muziekstuk. U kunt muziekstukken opgeven die zich maximaal 9 muziekstukken na of voor het huidige muziekstuk bevinden.

Gedurende het afspelen

SSM

Een muziekstuk na het huidige muziekstuk zoeken op de band

Een muziekstuk voor het huidige muziekstuk zoeken op de band

Geef de plaats van het gewenste muziekstuk aan (d.w.z. hoeveel muziekstukken na of voor het huidige muziekstuk).

MM5 +3

Elke keer dat u een muziekstuk opgeeft, verandert het nummer tot maximaal ±9.

Wanneer het begin van het opgegeven muziekstuk is gevonden, wordt automatisch met het afspelen van het betreffende muziekstuk begonnen.

Opmerkingen:

• Gedurende het zoeken naar een opgegeven muziekstuk gebeurt het volgende:

- Als de band wordt teruggespoeld tot het begin, start het afspelen aan het begin van die kant.

- Als de band versneld wordt doorgespoeld tot aan het einde, wordt hij omgedraaid en afgespeeld vanaf het begin van de andere kant.

- Soms functioneert Multi Music Scan niet op de juiste manier. Dit kan gebeuren bij:

- Banden met muziekstukken met lange stukken zeer zachte muziek (zeer rustige gedeelten) of lange stukken tussen twee muziekstukken waarop niets is opgenomen.

- Banden met korte stukken waarop niets is opgenomen.

- Banden met veel geluid of geroezemoes tussen de verschillende muziekstukken.

Andere handige functies voor de cassettespeler

RPT TAPE

Voorkomen dat de cassette uit de cassettehouder springt

U kunt voorkomen dat de cassette uit de cassettehouder springt door een band in de cassettehouder te "vergrendelen".

Druk op TAPE◀▶ en ▲ en houd deze toets langer dan 2 seconden ingedrukt. Op het afleesvenster knippert gedurende ongeveer 5 seconden de tekst "NO EJECT". De band is dan "vergrendeld".

Om de vergrendeling ongedaan te maken en de band te "ontgrendelen", drukt u opnieuw langer dan 2 seconden op TAPE◀▶ en ▲. Op het afleesvenster knippert opnieuw gedurende ongeveer 5 seconden de tekst "EJECT OK". De band is dan "ontgrendeld".

Overslaan van blanco gedeelten op de cassette

U kunt tijdens weergave blanco gedeelten tussen fragmenten overslaan. (Blank Skip) Met de functie geactiveerd worden blanco gedeelten van 15 seconden of langer overgeslagen en wordt snel naar het volgende fragment gespoeld en de weergave vanaf daar voortgezet.

- Zie ook de paragraaf "De algemene instellingen wijzigen" op bladzijde 26.

1. Druk de toets SEL (selecteren) in en houd deze ten minste 2 seconden ingedrukt om de modus voor algemene instellinge op te roepen.
2. Selecteer de vermelding "B.SKIP" met de toets ▲▶▶ of ◀◀.
3. Selecteer de gewenste modus met de bedieningsknop.
   De modus Blank Skip knippert nu tussen aan en uit.

Opmerking:

De bandtransportrichting wordt automatisch veranderd wanneer bij het snel doorspoelen het eind van de cassettekant wordt bereikt.

Herhalen van het spelende fragment

U kunt het spelende fragment herhalen. (Herhaalde weergave)

Door iedere korte druk op de RPT toets (Herhalen) tijdens weergave van een cassette wordt de functie voor het herhalen van een fragment afwisselend geactiveerd en uitgeschakeld.

De indicator licht op wanneer de functie voor het herhalen van een fragment is geactiveerd.

Druk in het RPT knopje terwijl een melodie die u graag opnieuw wilt beluisteren, wordt terug gespoeld. Wanneer de band, het einde van de melodie benaderd, wordt het automatiseh terug gespoeld, opnieuw naar het start punt van de melodie, en U kunt opnieuw naar het zelfde melodie gaan luisteren. (positie terug-spelen).

Opmerking:

• De functies voor het overslaan van blanco's en het herhalen van een fragment werken mogelijk niet in de volgende gevallen:
• Banden met muziekstukken met lange stukken zeer zachte muziek (zeer rustige gedeelten) of lange stukken tussen twee muziekstukken waarop niets is opgenomen.
• Banden met korte stukken waarop niets is opgenomen.
• Banden met veel geluid of geroezemoes tussen de verschillende muziekstukken.
• Dit (operatie) wordt steeds herhaald tot dat U Het knopje RPT opnieuw indrukt.

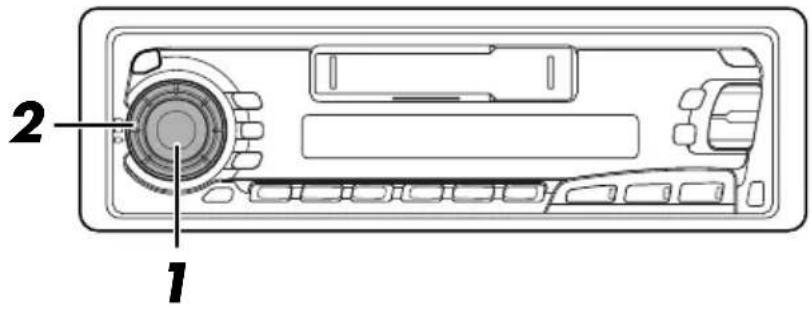

Geluid aanpassen

U kunt de geluidskarakteristieken naar wens instellen.

2 1

1

Selecteer de functie die u wilt aanpassen.

→BAS→TRE→FAD→BAL→LOUD→VOL-

Indicatie Doel: Bereik
BAS Baston (bas)	en aanpassen. -06 (min.) tot +06 (max.)
TRE Treble (treble)	aanpassen. -06 (min.) tot +06 (max.)
FAD Evenwicht tussen voor- en R06 tot F06 (faden)* achterspeakers aanpassen.		(alleen achterin)	(alleen voorin)
BAL (balans)	Evenwicht tussen linker- en rechterspeaker aanpassen.	L06 (alleen links)	tot R06 (alleen rechts)
LOUD (loudness)	De lage en hoge tonen worden versterkt voor een goed gebalanceerd geluid bij weergave met een laag volume.	ON — (geactiveerd)	OFF (uitgeschakeld)
VOL (volume)	Het volume aanpassen.	00 (min.)	tot 50 (max.)

Opmerking:

* Als u een systeem met twee speakers gebruikt moet u FAD op "00" zetten.

2

Normaliter stelt u het volume in met de draaiknop. U hoeft dus niet "VOL (volume)" voor het instellen van het volumeniveau te kiezen.

Werken met aangepaste geluidsmodi (Advanced SCM)

U kunt voor elke afspeelbron een aangepaste geluidsmodus selecteren en vastleggen. Dit is mogelijk dankzij de voorziening met de naam "Advanced SCM" (Sound Control Memory).

De geluidsmodi selecteren en opslaan

Als u een geluidsmodus hebt geselecteerd, wordt deze in het geheugen opgeslagen en wordt de modus elke keer weer opgeroepen wanneer u dezelfde geluidsbron selecteert. Voor elk van de volgende geluidsbronnen kan een geluidsmodus worden opgeslagen: FM1, FM2, FM3, AM, TAPE en CD-wisselaar (en voor externe geluidsbronnen: ALLEEN VOOR KS-FX650R).

- Als u de geluidsmodus van uw keuze niet voor elke geluidsbron apart wilt instellen, maar wel elke geluidsbron dezelfde geluidsmodus wilt toekennen, verwijzen we u naar de instructies in de paragraaf “Advanced SCM annuleren” op bladzijde 27.

De geluidsmodus van uw keuze selecteren.

Elke keer wanneer u op de toets drukt, verandert de geluidsmodus en wel als volgt:

• Als de Link-indicator op de display aan gaat (en voor "SCM LINK" de instelling "LINK ON" is gekozen - zie bladzijde 27), kan de geselecteerde geluidsmodus voor de desbetreffende afspeelbron in het geheugen worden opgeslagen. Het effect is meteen op de afspeelbron van toepassing.
• Als de Link-indicator op de display NIET is aan is (en "SCM LINK" is ingesteld op "LINK OFF"), is de geselecteerde geluidsmodus op elke willekeurige afspeelbron van toepassing.

Indicatie Voor: Vooraf ingestelde waarden
	Bas Treble Loud
SCM OFF (Vlak geluid) 00 00 Aan
BEAT Rock- of discoritme +02 00 Aan
POP	Lichte muziek	+04	+01 Uit
SOFT	Rustige achtergrondmuziek	+01	-03

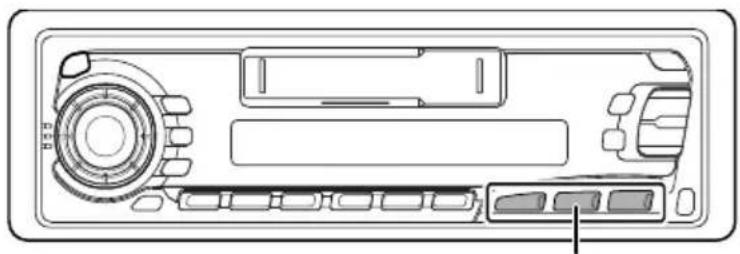

De geluidsmodi oproepen

Toetsen voor de afspeelbronnen

KS - FX650R

Selecteer de afspeelbron van uw keuze terwijl de Link-indicator op de display wordt weergegeven.

De "Link"-indicator begint te knipperen en de geluidsmodus die voor de geselecteerde afspeelbron in het geheugen ligt opgeslagen wordt opgeroepen.

Het equalizer-patroon voor de geselecteerde geluidsmodus wordt weergegeven

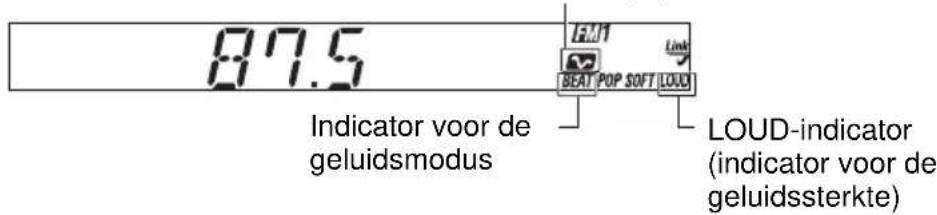

87.5 Indicator voor de geluidsmodus EWT BEAT POP SOFT LOUD LOUD-indicator (indicator voor de geluidssterkte)

Opmerkingen:

• U kunt de vooraf ingestelde geluidsweergave wijzigen en in het geheugen opslaan. Meer bijzonderheden over het aanpassen en opslaan van uw eigen geluidsinstellingen treft u aan in de paragraaf “Uw eigen geluidsinstelling opslaan” op bladzijde 24.
• Als u de versterkingsfactor voor de hoge of lage tonen wilt aanpassen of de geluidsterktefunctie tijdelijk wilt uitschakelen, verwijzen we u naar de instructies op bladzijde 21. (De aanpassingen die u hebt aangebracht, worden geannuleerd zodra u een andere geluidsbron selecteert.)

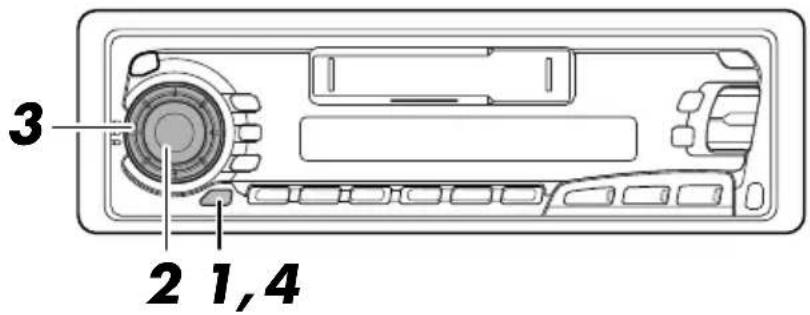

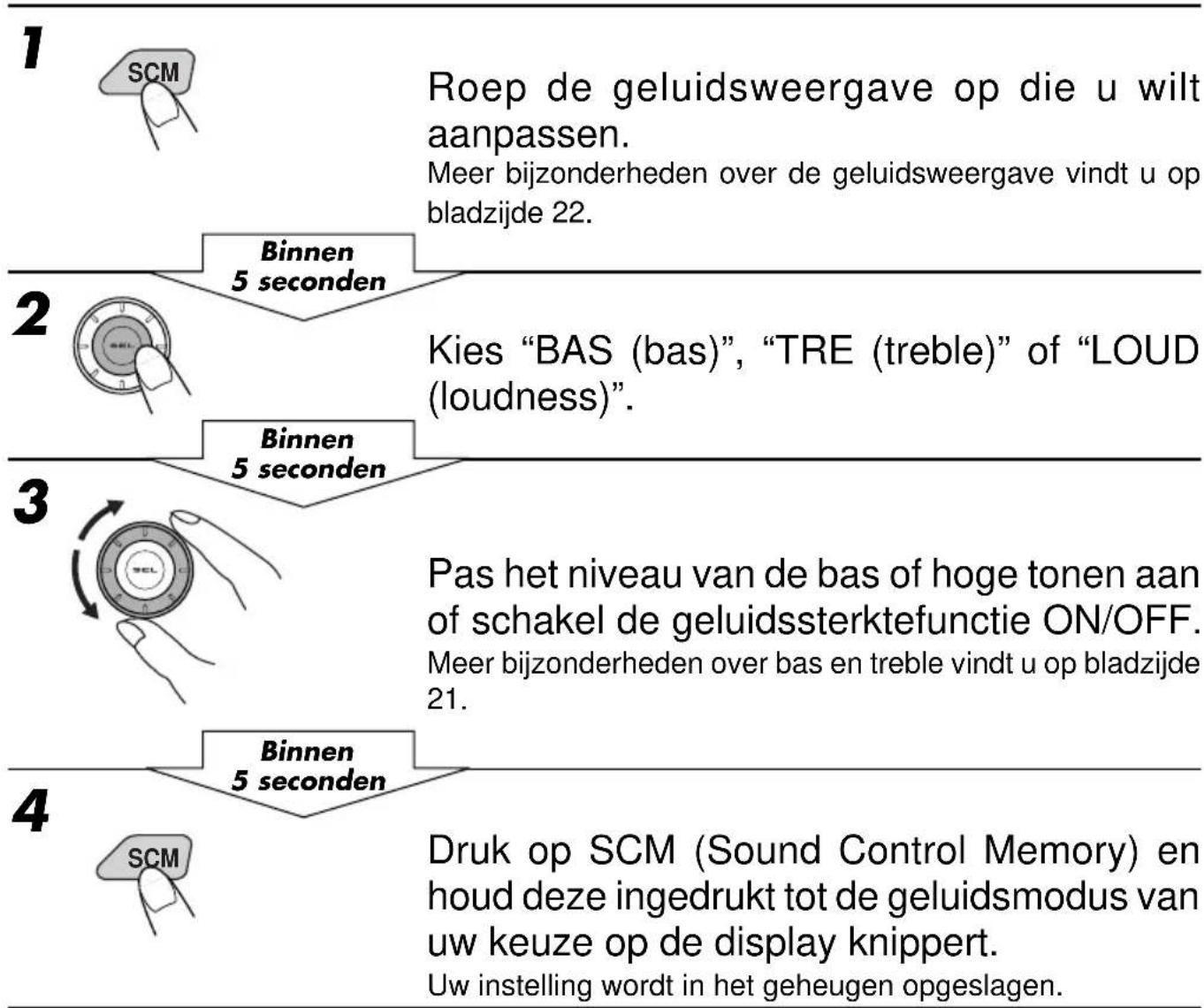

Uw eigen geluidsinstelling opslaan

De geluidsweergave (BEAT, POP, SOFT, zie bladzijde 22) kan worden aangepast en in het geheugen worden opgeslagen.

3 2 1,4

    subgraph Step 1
        E["SCM"] --> F["Binnen 5 seconden"]
        F --> G["Kies "BAS (bas)", "TRE (treble)" of "LOUD (loudness)""].
    end

    subgraph Step 2
        H["BEA"] --> I["Binnen 5 seconden"]
        I --> J["Pas het niveau van de bas of hoge tonen aan of schakel de geluidssterktefunctie ON/OFF.<br>    "]
        J --> K["Meer bijzonderheden over bas en treble vindt u op bladzijde 21."]
    end

    subgraph Step 3
        L["CEL"] --> M["Binnen 5 seconden"]
        M --> N["Druk op SCM (Sound Control Memory) en houd deze ingedrukt tot de geluidsmodus van uw keuze op de display knippert.<br>    "]
        N --> O["Uw instelling wordt in het geheugen opgeslagen."]
    end

    subgraph Step 4
        P["SCM"] --> Q["Binnen 5 seconden"]
        Q --> R["Don't know that Druk op SCM is not being used for the final step"]
        R --> S["Uw instelling wordt in het geheugen opgeslagen."]
    end

5 Herhaal deze procedure om de andere instellingen op te slaan.

Opnieuw instellen van de fabrieksinstellingen

Herhaal bovenstaande procedure en stel de waarden in die zijn weergegeven in de tabel op bladzijde 22.

Klok instellen

Druk op de toets en houd deze minimaal 2 seconden ingedrukt om de modus voor algemene instellingen op te roepen.

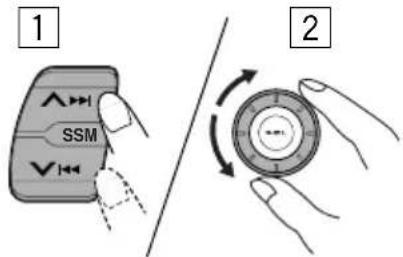

2

1 SSM 2

Stel het uur in.

1 Kies "CLOCK H" indien de aanduiding voor het uur niet wordt getoond.
2Stel het juiste uur in.

3

1 SSM 2

Stel de minuten in.

1 Kies "CLOCK M".
2 Stel de juiste minuten in.

4

Druk wanneer u klaar bent op de SEL (Selecteren).

Huidige tijd van de klok controleren (andere modus op afleesvenster tonen)

Druk meerdere malen op DISP. Elke keer dat u op de toets drukt, verandert het afleesvenster als volgt.

Tijdens de bediening van de tuner:Klok ←→ FrequentieOpmerking:Voor het wijzigen van de vermeldingen tijdens RDS-bediening verwijzen we u naar bladzijde 16.	Bij gebruik van het cassettedeck:Afspeelmodus ←→ Klok	Tijdens de bediening van een extern apparaat(ALLEEN VOOR KS-FX650R):LINE IN ←→ Klok
Tijdens de bediening van de CD-wisselaar (ALLEEN VOOR KS-FX650R):→ Klok → Verstreken speelduur → CD-nummer —Opmerking:Voor het wijzigen van de vermeldingen tijdens DAB-bediening verwijzen we u naar bladzijde 36.

- Als het apparaat niet in gebruik is wanneer u op DISP drukt, wordt de stroom ingeschakeld. Daarna is de tijd op de klok gedurende 5 seconden te zien en wordt de stroom uitgeschakeld.

De algemene instellingen wijzigen

Het is mogelijk om de instellingen voor de items die op de volgende pagina staan te wijzigen.

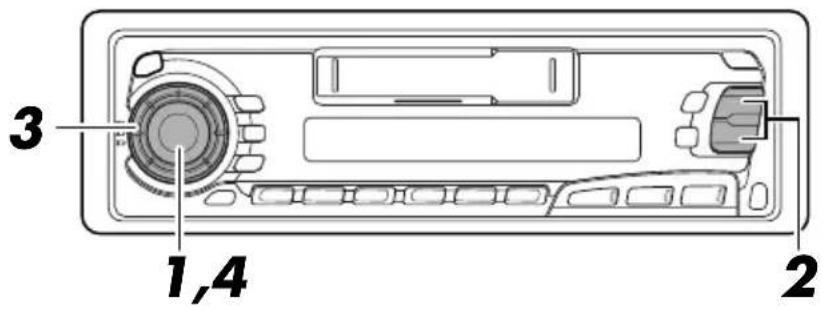

Basisprocedure

3 1,4 2

1

Druk op de toets en houd deze minimaal 2 seconden ingedrukt om de modus voor algemene instellingen op te roepen.

2

SSM

Selecteer het item waarvan u de instelling wilt wijzigen. (Zie bladzijde 27.)

3

Selecteer of wijzig de instelling van het item dat u in stap 2 hebt geselecteerd.

4

Druk wanneer u klaar bent op de SEL (Selecteren).

1 2 Kies...		3 Stel in...		Fabrieksin-stellangen	Zie blz.
CLOCK H Instellen van het uur Terug Verder				0:00 25
CLOCK M Instellen van de minuten Terug Verder
SCM LINK	Koppeling met het geheugen voor geluidsmodi	LINK OFF	LINK ON	LINK ON	onder
24H/12H	24/12-uur aanduiding voor de klok	12H	24H	24H	28
AUTO ADJ	Automatische instellen van de klok	OFF	ON	ON	16
DISPMODE	Displayfunctie	PS NAME ↔ FREQ ↔ CLOCK ↔		PS NAME	16
CH DISP	Wisselaardisplay (ALLEEN VOOR KS-FX650R)	TIME	DISC	DISC	28
PTY STBY	PTY-standby	29 programmatypen(Zie blz. 15.)		NEWS	12
PTY SRCH	PTY-zoeken			(Zie blz. 12.)	12-14
TA VOL	Volume voor verkeersinformatie	VOL (00 - 50)		VOL 20	11,16
P-SEARCH	Programma zoeken	OFF	ON	OFF	15
LEVEL	Niveaudisplay	AUDIO 1 ↔ AUDIO 2 ↔ OFF ↔		AUDIO 2	28
TEL	Audiodemping voor cellulaire telefoonsystemen	OFF ↔ MUTING 1 ↔ MUTING 2 ↔		OFF	29
B.SKIP	Blank skip	OFF	ON	OFF	20
LINE IN*	Extern apparaat (ALLEEN VOOR KS-FX650R)	CHANGER	LINE IN	CHANGER	29

* Wordt alleen weergegeven indien een van de volgende afspeelbronnen is geselecteerd: FM, AM ofTAPE.
- Druk wanneer u klaar bent op SEL (selecteren).

Advanced SCM annuleren

Het is mogelijk om de voorziening Advanced SCM (Sound Control Memory) te annuleren en de aangebrachte koppeling tussen de geluidsmodi en afspeelbronnen weer op te heffen. Standaard kan voor elke afspeelbron een eigen, aangepaste geluidsmodus in het geheugen worden opgeslagen. In de praktijk kunt u dus een andere geluidsmodus te horen krijgen als u een andere afspeelbron selecteert.

• LINK ON: De voorziening Advanced SCM is ingeschakeld (voor elke afspeelbron een andere geluidsmodus)

• LINK OFF: De voorziening Advanced SCM is uitgeschakeld (voor elke afspeelbron geldt een en dezelfde geluidsbron)

• Druk op de toets SEL (selecteren) en houd deze minimaal 2 seconden ingedrukt om de modus voor algemene instellingen op te roepen.

• Selecteer met ▲▶▶ of ◀◀ de modus "SCM LINK".
• Selecteer de gewenste modus met de bedieningsknop.

De SCM Link-modus kent deze twee instellingen:

LINK OFF

24-Uurs aanduiding of 12-uurs aanduiding voor de klok selecteren

Het is mogelijk om voor de klok die in deze eenheid is ingebouwd een 24-uurs aanduiding of een 12-uurs aanduiding te kiezen.

1. Druk op de toets SEL (selecteren) en houd deze minimaal 2 seconden ingedrukt om de modus voor algemene instellingen op te roepen.
2. Selecteer met ▲▶▶ of ▼◀◀ de modus "24H/12H".
3. Selecteer "24H" of "12H" met de draaiknop.
   De klok schakelt heen en weer tussen de 24-uurs aanduiding en de 12-uurs aanduiding.

←→12H24H

Selecteren welk niveau op de display wordt weergegeven

U kunt zelf opgeven welk niveau op de display moet worden weergegeven.

Standaard is bij het verlaten van de fabriek de instelling "AUDIO 2" geselecteerd.

• AUDIO 1: Geeft de indicator voor het geluidsniveau weer en de indicator met het patroon van de equalizer.
• AUDIO 2: Geeft beurtelings de instelling "AUDIO 1" en de verlichting van de display weer.

• OFF: Geeft noch de indicator voor het geluidsniveau, noch de indicator met het patroon van de equalizer weer.

• Druk op de toets SEL (selecteren) en houd deze minimaal 2 seconden ingedrukt om de modus voor algemene instellingen op te roepen.

• Selecteer met ▶▶I of ◀◀◆ de vermelding "LEVEL".
• Selecteer de gewenste modus met de bedieningsknop.
  De instelling voor de niveauweergave verandert wanneer u aan de draaiknop draait en wel in deze volgorde:

De weergavemodus van de display selecteren bij gebruik van de CD-wisselaar (ALLEEN VOOR KS-FX650R)

Bij het gebruik van de CD-wisselaar is het mogelijk om de eerste vermelding op de display zelf te kiezen. U kunt óf het CD-nummer als eerste op de display laten weergeven, óf de verstreken speelduur.

1. Druk op de toets SEL (selecteren) en houd deze minimaal 2 seconden ingedrukt om de modus voor algemene instellingen op te roepen.
2. Selecteer de vermelding "CH DISP" met de toets ▲▶▶ of ▼◀◀.
3. Selecteer de vermelding "DISC" of "TIME" met de bedieningsknop.

TIMEDISC

Audiodemping voor mobiele telefoongesprekken

Deze modus wordt gebruikt wanneer er een cellulair telefoonsysteem is aangesloten. Selecteer afhankelijk van het telefoonsysteem dat u gebruikt "MUTING 1" of "MUTING 2". Welke dempingsmogelijkheid u kiest, hangt af van de vraag welke instelling het geluid het beste dempt. Bij het verlaten van de fabriek is deze modus uitgeschakeld.

• MUTING 1: Selecteer deze modus als u hiermee het geluid kunt dempen.
• MUTING 2: Selecteer deze modus als u hiermee het geluid kunt dempen.

• OFF: Hiermee wordt de audiodemping voor telefoongesprekken uitgeschakeld.

• Druk op de toets SEL (selecteren) en houd deze minimaal 2 seconden ingedrukt om de modus voor algemene instellingen op te roepen.

• Selecteer met ▲▶▶ of ▼◀◀ de vermelding "TEL".
• Selecteer "MUTING 1", "MUTING 2" of "OFF" met de draaiknop.
  De mogelijkheden voor het dempen van de audio bij mobiele telefoongesprekken volgen elkaar in deze volgorde op de display op:

Het externe apparaat selecteren (ALLEEN VOOR KS-FX650R)

Het externe apparaat kan met behulp van de KS-U57 Line Input Adapter (niet meegeleverd) op de ingang van de CD-wisselaar worden aangesloten. Als u het externe apparaat via deze eenheid als afspeelbron wilt gebruiken, moet u bepalen welk onderdeel — de CD-wisselaar of het externe apparaat — u wilt gebruiken. Bij het verlaten van de fabriek is de CD-wisselaar standaard als extern apparaat geselecteerd.

• LINE IN: Voor een ander apparaat dan de CD-wisselaar
- CHANGER: De CD-wisselaar gebruiken

1. Als u FM, AM of cassette als afspeelbron wilt selecteren, dient u op de toets FM/AM of de toets TAPE ◀ ▶ te drukken.
2. Druk op de toets SEL (selecteren) en houd deze minimaal 2 seconden ingedrukt om de modus voor algemene instellingen op te roepen.
3. Selecteer met ▲▶▶ of ▼◀◀ de vermelding "LINE IN".
4. Selecteer de gewenste modus met de bedieningsknop.
   De modus voor het selecteren van een extern apparaat kent deze instellingen:

←→ CHANGERLINE IN

Opmerking:

Aanwijzingen omtrent het aansluiten van de KS-U57 Line Input Adapter op het externe apparaat treft u aan in de Installation/Connection Manual (aparte publicatie).

Bedieningspaneel verwijderen

U kunt het bedieningspaneel verwijderen, wanneer u uit de auto stapt.

U moet het bedieningspaneel voorzichtig verwijderen en weer op zijn plaats bevestigen, zodat de connectors op de achterkant van het bedieningspaneel en de houder van het bedieningspaneel niet worden beschadigd.

Hoe moet u het bedieningspaneel verwijderen?

Voordat u het bedieningspaneel verwijdert, moet u er zeker van zijn dat de spanning is uitgeschakeld.

1 Ontgrendel het bedieningspaneel.

2 Druk het bedieningspaneel iets omhoog en trek naar u toe van het apparaat.

3 Stop het losgemaakte bedieningspaneel in het daarvoor bestemde doosje.

Hoe moet u het bedieningspaneel weer op zijn plaats bevestigen?

1 Stop de linkerkant van het bedieningspaneel in de uitsparing op de houder.

2 Druk op de rechterkant van het bedieningspaneel totdat dit in de houder vastzit.

Opmerking over het reinigen van de connectors:

Als u het bedieningspaneel vaak verwijdert, zullen de connectors op een gegeven moment minder goed gaan functioneren.

Om deze mogelijkheid tot het minimum te beperken, moet u de connectors van tijd tot tijd met een met alcohol bevochtigde katoenen doek schoonmaken.

Zorg ervoor dat u de connectors daarbij niet beschadigt.

Deze paragraaf is alleen van toepassing op de KS-FX650R.

We raden u aan om in combinatie met uw eenheid een van de apparaten uit de CH-X-serie te gebruiken.

Als u een andere automatische CD-wisselaar hebt, kunt u voor de aansluitingen het beste even contact opnemen met uw JVC IN-CAR ENTERTAINMENT dealer.

- Voorbeeld: Als u een CD-wisselaar uit de KD-MK serie hebt, hebt u een kabel (KS-U15K) nodig om deze met het apparaat te verbinden.

Alvorens uw automatische CD-wisselaar te gebruiken:

• Lees de instructies door die bij uw CD-wisselaar zijn geleverd.
• Als er geen CD's in de houder van de CD-wisselaar aanwezig zijn of wanneer de CD's ondersteboven in de houder zitten, verschijnt op het afleesvenster de tekst "NO CD" of "NO DISC". Als dit gebeurt, moet u de houder verwijderen en de CD's op de juiste wijze in de houder plaatsen.
• Als op het afleesvenster de tekst "RESET 1 - RESET 8" verschijnt, is er iets fout met de verbinding tussen dit apparaat en de CD-wisselaar. Als dit gebeurt, moet u de verbinding controleren, de verbindingskabel(s) indien nodig stevig vastmaken en dan op de resetknop van de CD-wisselaar drukken.

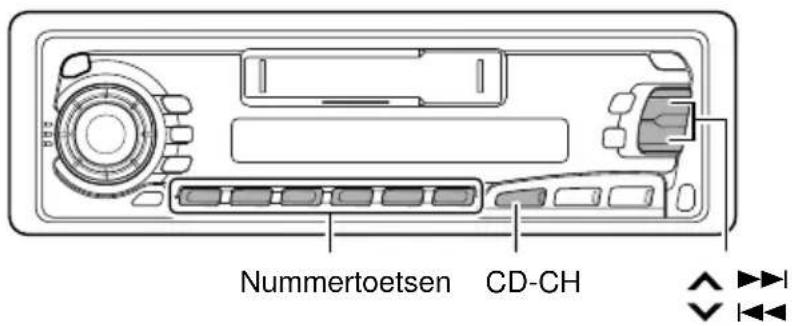

CD's afspelen

Nummertoetsen CD-CH

Selecteer de automatische CD-wisselaar.

Het afspelen begint bij het eerste muziekstuk van de eerste CD. Alle muziekstukken van alle CD's worden afgespeeld.

- In de modus voor algemene instellingen is het mogelijk de vermelding "DISC" of "TIME" te selecteren (zie bladzijde 26).

Nummer van de CD Nummer van het muziekstuk Indien "DISC" is geselecteerd 0.7 1..0.3 CD-CM Indien "TIME" is geselecteerd 0.0'15"-0.3 CD-CM Verstreken speeltijd

Wanneer u op CD-CH drukt, wordt automatisch de spanning ingeschakeld. U hoeft niet op ⏻/IATT te drukken om de spanning in te schakelen.

Versneld vooruit afspelen en achteruit afspelen van het muziekstuk

SSM

Druk tijdens het afspelen van een CD op ▶▶▶ en houd deze toets ingedrukt om het muziekstuk versneld vooruit af te spelen.

Druk tijdens het afspelen van een CD op ▼◀◀ en houd deze toets ingedrukt om het muziekstuk achteruit af te spelen.

Naar het volgende of vorige muziekstuk springen

SSM

Druk tijdens het afspelen van een CD kort op ▶▶1 om naar het begin van het volgende muziekstuk te gaan. Telkens wanneer u meerdere malen op deze toets drukt, wordt het begin van het eerstvolgende muziekstuk gezocht en afgespeeld.

Druk tijdens het afspelen van een CD kort op ▼|◀◀ om naar het begin van het huidige muziekstuk te gaan. Telkens wanneer u meerdere malen op deze toets drukt, wordt het begin van het vorige muziekstuk gezocht en afgespeeld.

Met behulp van een cijfertoets rechtstreeks naar een bepaalde CD gaan

789101112 1 2 3 4 5 6

Voorbeeld: Wanneer CD nummer 5 wordt geselecteerd

Nummer van de CD Nummer van het muziekstuk CD-CH 17 5-03

Druk op de nummertoets die correspondeert met het nummer van de CD om het afspelen te laten beginnen.

• Nummer 1 – 6 selecteren: Druk kort op 1 (7) – 6 (12).
• Nummer 7 – 12 selecteren: Druk kort op 1 (7) – 6 (12) en houd deze toets langer dan 1 seconde ingedrukt.

Kiezen van de weergavefunctie

Muziekstukken in willekeurige volgorde afspelen (Random Play)

Door iedere druk op MO RND (Mono/Random) tijdens weergave van een CD verandert de willekeurige weergavefunctie voor een CD als volgt:

Functie RND-indicator Afspelen in willekeurige volgorde
RND1 Licht	op Alle muziekstukken van de huidige CD, daarna de muziekstukken van de volgende CD enzovoorts.
RND2 Knippert	Alle muziekstukken van alle CD’s in de CD-houder.

Herhaald afspelen van fragmenten (Repeat Play)

Elke keer wanneer u op RPT (Repeat) drukt terwijl u naar een CD luistert, verandert de herhaalfunctie voor het afspelen van CD's en wel als volgt:

Functie RPT-indicator Herhaling van...

RPT1 Licht op Het spelende (of ingestelde) fragment.

RPT2 Knippert Alle fragmenten van de spelende (of ingestelde) disc.

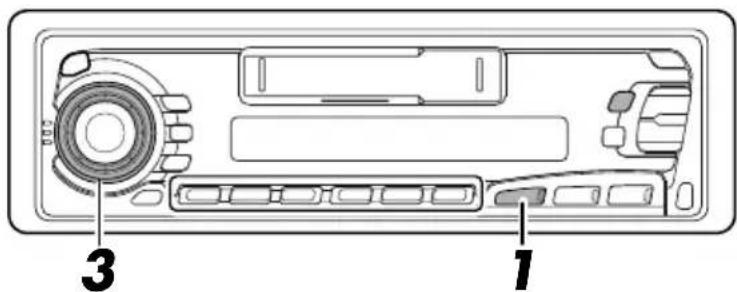

De volgende beschrijvingen zijn UITSLUITEND VOOR DE KS-FX650R.

Het externe apparaat kan met behulp van de KS-U57 Line Input Adapter (niet meegeleverd) op de ingang van de CD-wisselaar worden aangesloten.

• Aanwijzingen omtrent het aansluiten van de KS-U57 Line Input Adapter op het externe apparaat treft u aan in de Installation/Connection Manual (aparte publicatie).
• Alvorens u het externe apparaat volgens de onderstaande instructies gaat bedienen, moet u ervoor zorgen dat u de juiste externe ingang hebt geselecteerd. (Zie de paragraaf “Het extern apparaat selecteren” op bladzijde 29.)

1

Selecteer het externe apparaat.

LINE IN

• Als de vermelding "LINE IN"* niet op de display verschijnt, verwijzen we u naar bladzijde 29. Selecteer in zo'n geval de externe ingang ("LINE IN").
  * Wordt alleen weergegeven indien een van de volgende afspeelbronnen is geselecteerd: FM, AM ofTAPE ◀ ▶ .

Wanneer u op CD-CH drukt, wordt automatisch de spanning ingeschakeld. U hoeft niet op ⏻/11/ATT te drukken om de spanning in te schakelen.

2

Schakel het aangesloten apparaat aan en start het afspelen van de afspeelbron.

3

Deze paragraaf is ALLEEN voor de KS-FX650R, wanneer deze in combinatie met een DAB-tuner (Digital Audio Broadcasting) van JVC wordt gebruikt (apart verkrijgbaar).

We raden u aan om in combinatie met deze eenheid DAB-tuner KT-DB1500 te gebruiken. Neem contact op met de JVC-dealer in auto-accessoires als u een andere DAB-tuner hebt.

- Zie ook de instructies die bij de DAB-tuner werden geleverd.

Wat is het DAB-system?

DAB is een van de digitale radiozendsystemen die momenteel in gebruik zijn. Met deze technologie is het mogelijk CD's af te spelen met hoge geluidskwaliteit zonder storingen en signaalvervorming. U kunt er zelfs tekst, afbeeldingen en gegevens mee versturen. In tegenstelling tot FM-uitzendingen, waarbij elk programma op een aparte frequentie wordt uitgezonden, worden bij DAB verschillende programma's (die "services" worden genoemd) met elkaar gecombineerd tot een "ensemble".

Alleen wanneer u een DAB-tuner op deze eenheid aansluit, kunt u van deze DAB-services gebruik maken.

Afstemmen op een ensemble en op een van de services

Een ensemble bestaat doorgaans uit 6 of meer programma's (services) die tegelijkertijd worden uitgezonden. Nadat u op een ensemble hebt afgestemd, kunt u kiezen naar welke service u wilt luisteren.

4 3 1,2

Alvorens u begint....

Druk even kort op de FM/AM/DAB toets als u de cassette, CD-wisselaar of LINE IN als blon kiest.

1

Selecteer de DAB-tuner.

Elke keer wanneer u op de toets drukt en deze ten minste 1 seconde ingedrukt houdt, wordt de DAB-tuner of de FM/AM-tuner geselecteerd.

DAB ↔ FM/AM

2

Selecteer de DAB-band (DAB1, DAB2 of DAB3).

U kunt elk van de drie DAB-banden selecteren om op een ensemble af te stemmen.

Ensembles op hogere frequenties zoeken.

Ensembles op lagere frequenties zoeken.

Zoek een ensemble op.

Zodra er een ensemble wordt gevonden, wordt het zoeken gestaakt.

4

Selecteer de service waarnaar u wilt luisteren.

Als u het zoeken wilt stoppen nog voordat er een ensemble is gevonden, moet u de toets die u hebt ingedrukt om het zoeken in gang te zetten nogmaals indrukken.

De informatie op de display wijzigen wanneer u op een ensemble afstemt

Normaliter wordt de naam van de service op het display weergegeven.

Druk op de toets DISP als u wilt weten wat de naam van het ensemble of de frequentie ervan is. Elke keer wanneer u op deze toets drukt, verschijnt de volgende informatie gedurende een korte tijd op het display.

Tijd Servicenaam

Terugkeren naar de FM/AM-tuner

Druk nogmaals op de toets FM/AM/DAB en houd deze gedurende ten minste 1 seconde ingedrukt.

Zonder zoeken afstemmen op een bepaald ensemble:

1 Druk op de toets FM/AM/DAB en houd deze ten minste 1 seconde ingedrukt.
2 Druk herhaaldelijk op de toets FM/AM/DAB om de gewenste DAB-band te selecteren (DAB1, DAB2 of DAB3).
3 Druk op de toets ▲▶▶ of ▼◀◀ en houd deze gedurende 1 seconde ingedrukt.
4 Druk herhaaldelijk op de toets ▲▶▶ of √◀◀ tot u bij het ensemble komt waarop u wilt afstemmen.

- Als u de toets ingedrukt houdt, verandert de frequentie voortdurend tot u de toets weer loslaat.

DAB-frequencies in het geheugen opslaan

Er kunnen maximaal 6 DAB-services voor elke DAB-band (DAB1, DAB2 en DAB3) handmatig in het geheugen worden opgeslagen.

4 3 1,2 5

1

DAB

Selecteer de DAB-tuner.

Elke keer wanneer u op de toets drukt en deze ingedrukt houdt, wordt de DAB-tuner of de FM/AM-tuner geselecteerd.

DAB ↔ FM/AM

2

DAB

Selecteer de DAB-band (DAB1, DAB2 of DAB3) van uw keuze.

Elke keer wanneer u op de toets drukt, verandert u de DABband als volgt:

Stem af op het ensemble van uw keuze.

4

Selecteer de service van het ensemble.

5

Druk op de cijfertoets (in dit voorbeeld cijfertoets 1) en houd deze langer dan 2 seconden ingedrukt.

JAN P1

Omroepband/Nummer voorkeurzender en servicenaam worden korte tijd beurtelings knipperend weergegeven.

[ ] 50

6

Herhaal de bovenstaande procedure als u nog andere DAB-services achter voorkeuzetoetsen wilt opslaan.

Opmerkingen:

• Een reeds opgeslagen DAB-service verdwijnt uit het geheugen wanneer u aan de desbetreffende voorkeuzetoets een nieuwe DAB-service toekent.
• Opgeslagen DAB-services verdwijnen uit het geheugen wanneer de stroomtoevoer naar het geheugen wordt onderbroken (bijvoorbeeld wanneer u de batterijen vervangt). Als dit gebeurt, zult u de DAB-services opnieuw moeten instellen.

Afstemmen op een opgeslagen DAB-service

Het is heel eenvoudig om af te stemmen op een DAB-service die u in het geheugen hebt opgeslagen.

Onthoud dat u de service hiervoor eerst in het geheugen moet opslaan en aan een voorkeuzetoets moet toekennen. Hoe dit moet, leest u op bladzijde 37 en 38.

3 1,2

1

DAB

Selecteer de DAB-tuner.

Elke keer wanneer u op de toets drukt en deze ingedrukt houdt, wordt de DAB-tuner of de FM/AM-tuner geselecteerd.

DAB ↔ FM/AM

2

DAB

Selecteer de DAB-band (DAB1, DAB2 of DAB3) van uw keuze.

Elke keer wanneer u op de toets drukt, verandert u de DABband als volgt:

Selecteer de voorkeuzetoets (1 t/m 6) voor de DAB-service die u wilt beluisteren.

Levensduur van het apparaat verlengen

Dit apparaat vergt weinig zorg, maar u zult de levensduur van het apparaat kunnen verlengen als u onderstaande instructies opvolgt.

Koppen reinigen

De band schoonhouden

- Reinig de koppen na elke 10 bedrijfsuren met een reinigingsband. Gebruik een type band met vloeistof (verkrijgbaar bij uw detailhandelaar).

Wanneer de kop vuil wordt, zijn de volgende symptomen merkbaar:

• De geluidskwaliteit wordt minder.
  – Het geluidsniveau neemt af.

• Het geluid valt weg.

• Gebruik geen vuile of stoffige banden.

• Zorg dat het glanzende gedeelte van de kop niet in aanraking komt met metalen of magnetisch gereedschap.

• Bewaar de banden na gebruik altijd in het opbergdoosje.
  • Zörg dat u de banden niet neerlegt op:

• Plaatsen waar zij blootstaan aan direct zonlicht.

• Zeer vochtige plaatsen.
• Plaatsen met uitzonderlijk hoge temperaturen.

LET OP!

• Gebruik geen cassettes met loszittende stickers. Wanneer de band wordt afgespeeld, kan het apparaat hierdoor worden beschadigd.
• Zorg dat de band strak zit en geen lussen vertoont. Deze kunnen in het mechanisme verstrikt raken.
• Laat na gebruik geen cassettes in de cassettehouder achter. De band kan hierdoor rekken.

U kunt de levensduur van dit apparaat eveneens verlengen door de hieronder omschreven functie toe te passen.

Contactsleutel (motor) uit - band wordt losgelaten/contactsleutel (motor) aan - band wordt afgespeeld

• Wanneer u de motor afzet terwijl er een band in de cassettehouder zit, zorgt het apparaat dat de band automatisch van de kop af gaat.
• Wanneer u start terwijl er een band in de cassettehouder zit, wordt automatisch begonnen met het afspelen van de band.

Het apparaat terugstellen

Houd de SEL (selectie) en de (standby/aan/ATT) toetsen beide gelijktijdig een paar seconden ingedrukt.

De ingebouwde microcomputer wordt hierdoor teruggesteld.

OPMERKINGEN: De geheugeninstellingen — zoals de voorkeurzenders en de geluidsinstellingen — zullen eveneens gewist worden.

I/1/ATT (standby/aan/ATT) SEL (selectie)

Een probleem hoeft niet altijd ernstig te zijn. Voordat u hulp inroept van een dienstverlenende instantie, moet u eerst de volgende punten controleren.

Symptomen	Oorzaken	Oplossingen
• Er kan geen band in het apparaat worden gestopt.	ette op de verkeerde manier in de cassettehouder te stoppen.	Stop de cassette in het apparaat en zorg dat de onderkant, waar de band zichtbaar is, rechts zit.
• De banden worden heet.	Dit is geen storing.	——
• Het geluidsniveau van de band is erg laag en de geluidskwaliteit is aangetast.	De kop van de band is vuil.	Reinig de kop met een speciale reinigingsband.
• Het geluid wordt soms onderbroken.	Verkeerde verbindingen.	Controleer de bedrading en de verbindingen.
• Er komt geen geluid uit de speakers.	De geluidsknop is op de laagste stand gezet.	Pas het geluid aan totdat het optimale niveau is bereikt.
	Verkeerde verbindingen.	Controleer de bedrading en de verbindingen.
• Automatisch instellen van stations – SSM (Strong-station Sequential Memory) – functioneert niet.	De signalen zijn te zwak.	Sla de stations handmatig op.
• U hoort ruis terwijl u naar de radio luistert.	De antenne zit niet goed vast.	Zorg dat de antenne stevig vast zit.
• Op het afleesvenster verschijnt de tekst “NO CD” of “NO DISC”.	Er zit geen CD in de CD-houder.	Stop de CD’s in de CD-houder.
	De CD’s zijn op de verkeerde manier in de CD-houder geplaatst.	Stop ze op de juiste manier in de CD-houder.
• Op het afleesvenster verschijnt de tekst “RESET 8”.	Het apparaat is niet op de juiste manier met de CD-wisselaar verbonden.	Verbind het apparaat en de CD-wisselaar op de juiste manier met elkaar en druk op de resetknop van de CD-wisselaar.
• Op het afleesvenster verschijnt de tekst “RESET1 - RESET 7”.	——	Druk op de resetknop van de CD-wisselaar.
• Het apparaat werkt helemaal niet.• De CD-wisselaar werkt niet.	Soms functioneert de ingebouwde microcomputer niet goed ten gevolge van lawaai, enzovoorts.	Druk op SEL en tegelijkertijd minimaal 2 seconden op ⚡/I/ATT om het apparaat terug te stellen. (De instellingen van de klok en de stations die in het geheugen zijn opgeslagen worden gewist.) (Zie bladzijde 40).

GELUIDSVERSTERKER

Maximum uitgangsvermogen:

Voor: 40 watt per kanaal

Achter: 40 watt per kanaal

Ononderbroken uitgangsvermogen (RMS):

Voor: 16 watt per kanaal in 4 Ω, 40 Hz tot 20,000 Hz met niet meer dan 0.8% totale harmonische vervorming van het geluid.

Achter: 16 watt per kanaal in 4 Ω, 40 Hz tot 20,000 Hz met niet meer dan 0.8% totale harmonische vervorming van het geluid.

Belastingsimpedantie: speling 4 Ω (4 Ω tot 8 Ω)

Regelbereik tonen:

Bas: ±10 dB bij 100 Hz

Treble: ±10 dB bij 10 kHz

Weergavekarakteristiek: 40 Hz tot 20,000 Hz

Signaal/ruisverhouding: 70 dB

Uitgangsniveau/Impedantie: 2.0 V/20 kΩ load

(250n\~Wb/m)

RADIO

Frequentiebereik:

FM: 87.5 MHz tot 108.0 MHz

AM: (MW) 522 kHz tot 1,620 kHz

(LW) 144 kHz tot 279 kHz

[FM-zenders]

Gevoeligheid bij normaal bedrijf:

11.3 dBf (1.0 μV/75 Ω)

Gevoeligheid bij 50 dB geluidsdemping:

Selectiviteit alternatief kanaal (400 kHz):

65 dB

Weergavekarakteristiek: 40 Hz tot 15,000 Hz

Selectiviteit: 35 dB

[LW-zenders]

Gevoeligheid: 50 μV

CASSETTEDECK

Versneld doorspoelen: 105 sec. (C-60)

Frequentierespons:

30 t/m 16,000 Hz (normaalcassette)

Signaal-/ruisverhouding: 56 dB

Stereoseparatie: 40 dB

ALGEMEEN

Voeding:

Werkspanning: gelijkstroom 14.4 volt (speling 11 volt tot 16 volt)

Aardingssysteem negatieve aarding

Bedrijfstemperatuur: 0 °C tot +40 °C

Afmetingen (breedte x hoogte x diepte)

Afmetingen apparaat (ten behoeve van

installatie): 182 mm x 52 mm x 150 mm

Afmetingen paneel:

188 mm x 58 mm x 14 mm

Gewicht: 1.4 kg (excl. accessoires)

Ontwerp en specificaties kunnen zonder kennisgeving worden gewijzigd.

Hebt u PROBLEMEN met de bediening? Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugsiellen
