BEDIENUNGSANLEITUNG KSFX650R JVC

• Wow & Flutter: 0.11% (WRMS) Fast-Wind Time: 105sec (C-60) Frenquency Response: 30 to 16,000 Hz (Normal tape) Signal-to-Noise Ratio: 56 dB Stereo Separation: 40dB GENERAL Power Requirement Operating Voltage: DC 14.4 V (11 V to 16 V allowance) Allowable Operational Temperature: 0˚C to +40˚C Grounding System: Negative ground Dimensions (W × H × D) Installation Size: 182 mm × 52 mm × 150 mm Panel Size: 188 mm × 58 mm × 14 mm Mass: 1.4 kg (excluding accessories) Design and specifications subject to change without notice. SPECIFICATIONS EN.41-42KS-FX650R/550R[E] 00.1.27, 10:16 AM422 DEUTSCH Wir danken Ihnen für den Kauf eines JVC Produkts. Bitte lesen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, daß Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten. INHALT GRUNDBEDIENUNGEN p. 4

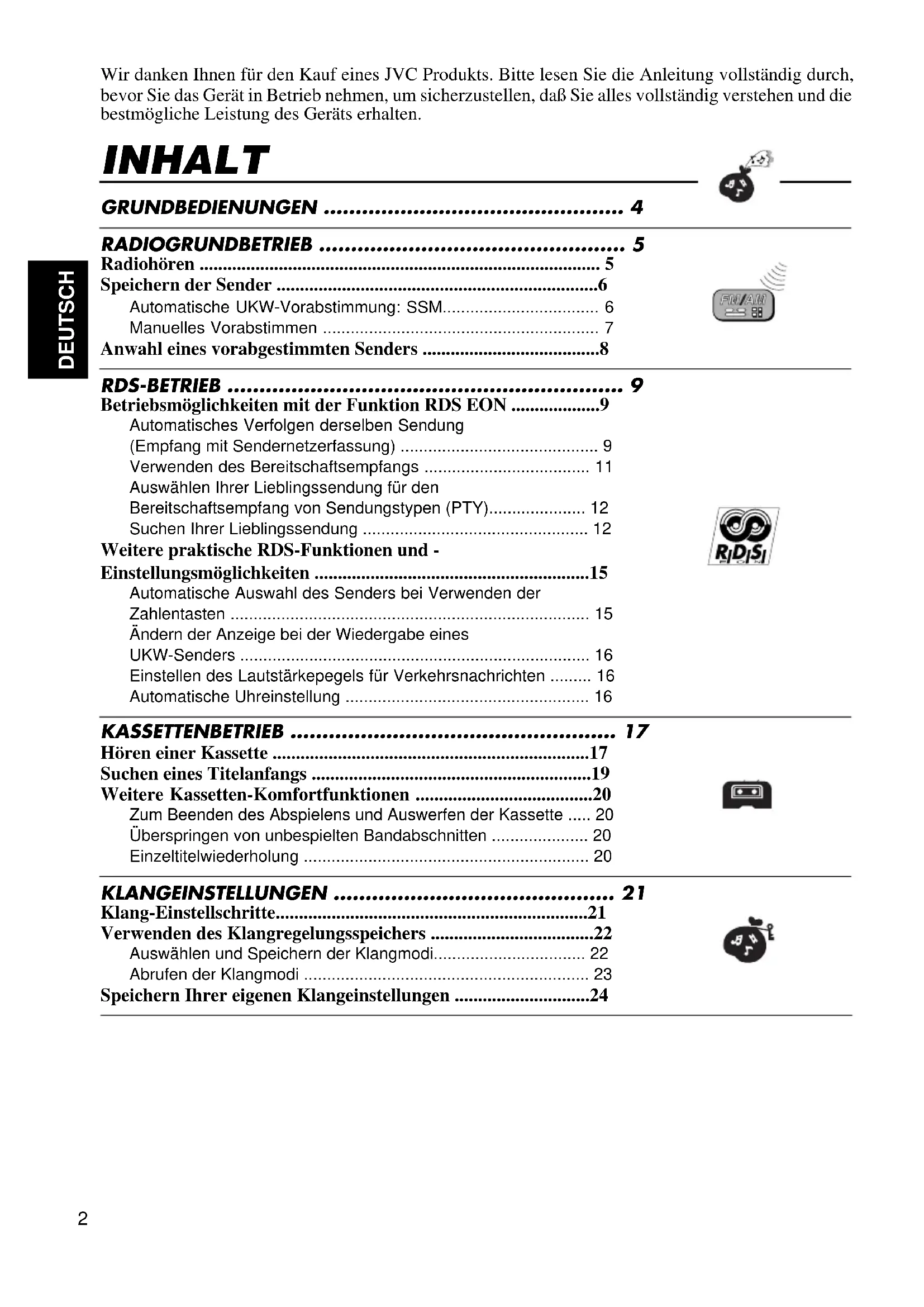

• RADIOGRUNDBETRIEB p. 5
• Radiohören p. 5
• Speichern der Sender p. 6
• Automatische UKW-Vorabstimmung: SSM p. 6
• Manuelles Vorabstimmen p. 7
• Anwahl eines vorabgestimmten Senders p. 8
• RDS-BETRIEB p. 9
• Betriebsmöglichkeiten mit der Funktion RDS EON p. 9
• Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung) p. 9
• Verwenden des Bereitschaftsempfangs p. 11
• Auswählen Ihrer Lieblingssendung für den Bereitschaftsempfang von Sendungstypen (PTY) p. 12
• Suchen Ihrer Lieblingssendung p. 12
• Weitere praktische RDS-Funktionen und - Einstellungsmöglichkeiten p. 15
• Automatische Auswahl des Senders bei Verwenden der Zahlentasten p. 15
• Ändern der Anzeige bei der Wiedergabe eines UKW-Senders p. 16
• Einstellen des Lautstärkepegels für Verkehrsnachrichten p. 16
• Automatische Uhreinstellung p. 16
• KASSETTENBETRIEB p. 17
• Hören einer Kassette p. 17
• Suchen eines Titelanfangs p. 19
• Weitere Kassetten-Komfortfunktionen p. 20
• Zum Beenden des Abspielens und Auswerfen der Kassette p. 20
• Überspringen von unbespielten Bandabschnitten p. 20
• Einzeltitelwiederholung p. 20
• KLANGEINSTELLUNGEN p. 21
• Klang-Einstellschritte p. 21
• Verwenden des Klangregelungsspeichers p. 22
• Auswählen und Speichern der Klangmodi p. 22
• Abrufen der Klangmodi p. 23
• Speichern Ihrer eigenen Klangeinstellungen GE.02-04KS-FX650R/550R[E] 00.1.27, 10:44 AM23 DEUTSCH p. 24

ANDERE WICHTIGE FUNKTIONEN ............................. 25

• Stellen der Uhr p. 25
• Ändern der allgemeinen Einstellungen p. 26
• Grundverfahren p. 26
• Deaktivieren der erweiterten SCM-Funktion p. 27
• Wählen der Zeitanzeige im 24-Stunden- oder 12-Stunden-System p. 28
• Wählen der Pegelanzeige p. 28
• Auswählen des Anzeigebetriebs bei Verwendung des CD-Wechslers (NUR FÜR KS-FX650R) p. 28
• Wählen der Telefonstummschaltung p. 29
• Auswählen der zu verwendenden externen Komponente (NUR FÜR KS-FX650R) p. 29
• Abnehmen des Bedienteils p. 30
• CD-WECHSLERBETRIEB p. 31
• (NUR FÜR KS-FX650R) Abspielen der CDs p. 31
• Wählen der CD-Abspielbetriebsarten p. 33

Für die Sicherheit...

• Die Lautstärke nicht zu laut stellen, da dadurch Außengeräusche überdeckt und das Autofahren gefährlich wird.

• Das Auto vor dem Durchführen von komplizierten Bedienungen anhalten.

Temperatur im Auto... Wenn Sie das Auto für lange Zeit in heißem oder kaltem Wetter parken, bitte warten, bis die Temperatur im Auto sich normalisiert hat, bevor Sie das Gerät einschalten. Hinweis: Zu diesem Gerät wird eine Identifikationskarte mitgeliefert, auf der die Gerätechassis-Nummer vermerkt ist. Heben Sie diese Karte getrennt vom Gerät auf. Im Falle eines Diebstahls kann sie die Geräteidentifizierung erleichtern. GE.02-04KS-FX650R/550R[E] 00.1.27, 10:44 AM34 DEUTSCH Hinweis: Wenn Sie das Gerät erstmals verwenden, stellen Sie bitte die eingebaute Uhr korrekt ein, siehe Seite 25.

Das Gerät einschalten.

Die Programmquelle abspielen. Für die Bedienung des Tuners, siehe Seiten 5 – 16. Für die Bedienung des Kassettendecks siehe Seite 17 – 20.

Für die Bedienung des CD-Wechslers, siehe Seiten 31 – 33. Informationen darüber, wie die externe Komponente bedient wird, siehe Seite 34. Für die Bedienung des DAB-Tuner, siehe Seiten 35 – 39.

Die Lautstärke einstellen.

Den Klang wie gewünscht einstellen (siehe Seiten 21 – 24). Für ein sofortiges Absenken der Lautstärke Kurz beim Hören einer beliebigen Programmquelle drücken. “ATT” blinkt auf der Anzeige und die Lautstärke fällt sofort ab. Zur Wiederherstellung der vorherigen Lautstärke die Taste nochmals kurz drücken. Zum Ausschalten des Geräts länger als 1 Sekunde drücken. Anzeige des Lautstärkepegels Hinweis zum Ein-Tastendruck-Betrieb: Wenn Sie die Programmquelle Tuner in Schritt 2 unten wählen, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht zu drücken. Der Lautstärkepegel wird angezeigt GE.02-04KS-FX650R/550R[E] 00.1.27, 10:44 AM45 DEUTSCH

Beginnen Sie mit der Suche nach einem Sender. Wenn ein Sender empfangen wird, Stoppt dieSuche.Zum Anhalten der Suche bevor ein Sender empfangen wird, die gleiche Taste, die Sie fürdie Suche gedrückt haben, nochmals drücken. Zum Feinabstimmen einer bestimmten Frequenz ohne Suchlauf 1 Den Empfangsbereich (FM (UKW) oder AM (MW/LW)) wählen.Nur für KS-FX650R: FM/AM wiederholt drücken.Nur für KS-F550R: FM oder AM drücken.2 Halten Sie die Taste ¢ oder 4 gedrückt, bis “M” im Display zu blinken beginnt.Sie können jetzt die Frequenz manuell ändern, solange “M” blinkt.3 Die Taste ¢ oder 4 wie erforderlich wiederholt drücken, bis die gewünschteFrequenz eingestellt ist.• Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz (in 50 kHz Intervallen beiUKW und 9 kHz Intervallen bei MW/LW), bis Sie die Taste freigeben.

Wählen Sie den Empfangsbereich (FM1, FM2, FM3 oder AM). Sie können zwischen FM1, FM2 und FM3 wählen,wenn Sie einen UKW-Sender hören möchten.FM1 FM2 FM3 SSM

RADIOGRUNDBETRIEB Radiohören Zum Suchenvon Sendernmit niedrigererFrequenz.Zum Suchenvon Sendernmit höhererFrequenz.Anzeige des audiopegels (sieheSeite 28) oder LautstärkepegelsDer gewählteEmpfangsbereichwird angezeigt GE.05-16KS-FX650R/550R[E] 00.1.27, 11:32 AM56 DEUTSCH Speichern der Sender Sie können Rundfunksender auf zwei Arten abspeichern:• Automatisches Vorabstimmen der UKW-Sender: SSM (Strong-station Sequential Memory= Sequentialspeicher für starke Sender)• Manuelles Vorabstimmen für UKW- und MW-Sender Automatische UKW-Vorabstimmung: SSM Sie können 6 lokale UKW-Sender pro UKW-Empfangsbereich (FM1, FM2 und FM3)vorabstimmen.

Die gewünschte Empfangsbereichzahl (FM1, FM2 oder FM3), in der UKW-Sender gespeichert werden sollen, wählen.

Die beiden Tasten länger als 2 Sekunden drücken und halten. Die lokalen UKW-Sender mit den stärksten Signalen werden gesucht und automatisch in derEmpfangsbereichszahl (FM1, FM2 oder FM3), die Sie gewählt haben, gespeichert. Diesevorabgestimmten Sender werden auf den Nummerntasten abgespeichert – Nr. 1 (niedrigsteFrequenz) bis Nr. 6 (höchste Frequenz).Wenn die automatische Vorabstimmung abgeschlossen ist, wird der Sender der Taste 1automatisch angewählt.

KS-F550R FM1 FM2 FM3 AM “SSM” erscheint und erlischt bei Abschluß derautomatischen Vorabstimmung wieder. SSM FM1 FM2 FM3 GE.05-16KS-FX650R/550R[E] 00.1.27, 11:32 AM67 DEUTSCH Manuelles Vorabstimmen Sie können bis zu 6 Sender pro Empfangsbereich (FM1, FM2, FM3 und AM) von Handvorabstimmen.BEISPIEL: Speichern des UKW-Senders 88.3 MHz auf der numerischen Taste 1 des FM1-Empfangsbereichs.

Den FM1-Empfangsbereich wählen.

Auf den Sender 88.3 MHz abstimmen.

Halten Sie die Zahlentaste länger als 2 Sekunden gedrückt.

Das obige Verfahren zum Speichern der anderen Sender auf andere numerische Tasten wiederholen. Hinweise:• Ein vorheriger vorabgestimmter Sender wird gelöscht, wenn ein neuer Sender auf der gleichennumerischen Taste abgespeichert wird.• Vorabgestimmte Sender werden gelöscht, wenn die Stromversorgung des Speicherstromkreisesunterbrochen wird (z.B. beim Wechseln der Batterie). In diesem Fall die Sender nochmals vorabstimmen.

“P1” blinkt einige Sekunden lang. SSM

KS-F550RKS-FX650RFM/AMSiehe Seite 5 zum Abstimmen auf einen Sender. GE.05-16KS-FX650R/550R[E] 00.1.27, 11:32 AM78 DEUTSCHLeuchtet auf, wenn eine UKW-Sendungin Stereo empfangen wird.

Den gewünschten Empfangsbereich (FM1, FM2, FM3 oder AM) anwählen.

Die gewünschte Zahl (1 – 6) für den vorabgestimmten Sender wählen. Anwahl eines vorabgestimmten Senders Sie können einfach einen vorabgestimmten Sender aufrufen.Bedenken Sie, daß Sie zuerst Sender speichern müssen. Wenn Sie das noch nicht getanhaben, lesen Sie die Seiten 6 und 7.

Wenn eine UKW-Stereosendung schwer zu empfangen ist:Bei Stereoempfang die Taste MO RND (Mono/Zufall: Nur für KS-FX650R) oder MO (Mono:Nur für KS-F550R) drücken. Die Anzeige MONO (Mono) schaltet sich im Display ein. DasEmpfangssignal, den Sie nun hören, wird monaural, der Empfang jedoch besser.Zum Wiederherstellen des Stereoempfangs die gleiche Taste nochmals drücken.

GE.05-16KS-FX650R/550R[E] 00.1.27, 11:32 AM89 DEUTSCH Betriebsmöglichkeiten mit der Funktion RDS EON RDS-BETRIEB Das Radiodatensystem (RDS) ermöglicht es UKW-Sendern, zusammen mit den regulärenSendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihrenSendernamen sowie Informationen über die aktuelle Sendung übermitteln, wie z. B. Sportoder Musik etc.Eine weitere Eigenschaft des RDS-Systems heißt “EON (Enhanced Other Networks)”. DieAnzeige EON schaltet sich ein, wenn ein UKW-Sender mit EON-Daten empfangen wird.Wenn Sie die EON-Daten verwenden, die von einem Sender übertragen werden, können Sieeinen anderen Sender eines anderen Netzes einstellen, der Ihr Lieblingsprogramm oderVerkehrsnachrichten überträgt, während Sie eine andere Sendung hören oder eine andereSignalquelle wiedergeben, wie beispielsweise eine cassette.Wenn das Gerät RDS-Daten empfängt, sind folgende Funktionen möglich:• Dieselbe Sendung kann automatisch verfolgt werden (Empfang mit Sendernetzerfassung).• Es kann auf Bereitschaftsempfang von Verkehrsnachrichten (TA (TrafficAnnouncement)) oder Ihrer Lieblingssendung geschaltet werden.• Ein Sendungstyp (PTY (Program Type)) kann gesucht werden.• Es können Verkehrsnachrichten (TP (Verkehrsinformationen)) gesucht werden.• Einige weitere Funktionen sind möglich. Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung) Wenn Sie in einem Bereich fahren, in dem der UKW-Empfang schlecht ist, stellt der Tuner,der in dieses Gerät integriert ist, automatisch einen anderen RDS-Sender ein, der dieselbeSendung mit stärkeren Signalen ausstrahlt. So können Sie dieselbe Sendung auf der gesamtenFahrtstrecke mit bestem Empfang hören (Sehen Sie sich die Abbildung auf der nächstenSeite an).Es werden zwei Arten von RDS-Daten verwendet, damit der Empfang mit Sendernetzerfassungrichtig funktioniert: PI (Sendungskenndaten) und AF (Alternativfrequenzdaten).Wenn diese Daten vom eingestellten RDS-Sender nicht richtig empfangen werden, ist einEmpfang mit Sendernetzerfassung nicht möglich.Wenn Sie den Empfang mit Sendernetzerfassung verwenden wollen,drücken Sie die Taste TP/RDS (Verkehrsnachrichten/Radiodatensystem)länger als 1 Sekunde. Wenn Sie diese Taste mehrfach hintereinandergedrückt halten, ändert sich der Empfang mit Sendernetzerfassung zyklischwie folgt:

RDS Anzeige AF Anzeige REG Mode 1 Mode 2 Mode 3 GE.05-16KS-FX650R/550R[E] 00.1.27, 11:33 AM910 DEUTSCH Modus 1 Die Anzeige AF schaltet sich ein, nicht jedoch die Anzeige REG. Die Sendernetzerfassung ist bei aktivierter Regionalisierung ausgeschaltet. Es wird auf einen anderen Sender innerhalb desselben Sendernetzes umgeschaltet, wenn die Eingangssignale des aktuellen Senders schwach werden. Hinweis: In dieser Betriebsart kann die Sendung von der aktuell empfangenen Sendung abweichen. Modus 2 Sowohl die Anzeige AF als auch die Anzeige REG schalten sich ein. Die Sendernetzerfassung ist bei aktivierter Regionalisierung eingeschaltet. Es wird auf einen anderen Sender innerhalb desselben Sendernetzes umgeschaltet, der dieselbe Sendung ausstrahlt, wenn die Eingangssignale des aktuell eingestellten Senders schwach werden. Modus 3 Weder die Anzeige AF noch die Anzeige REG schaltet sich ein. Die Sendernetzerfassung ist deaktiviert. Dieselbe Sendung kann auf verschiedenen Frequenzen empfangen werden. Sendung 1 wird auf Frequenz B ausgestrahlt Sendung 1 wird auf Frequenz A ausgestrahlt Sendung 1 wird auf Frequenz D ausgestrahlt Sendung 1 wird auf Frequenz C ausgestrahlt Sendung 1 wird auf Frequenz E ausgestrahlt GE.05-16KS-FX650R/550R[E] 00.1.27, 11:33 AM1011 DEUTSCH PTY

RDS Verwenden des Bereitschaftsempfangs Der Bereitschaftsempfang ermöglicht es dem Gerät, von der aktuell aktivierten Signalquelle (anderer UKW-Sender und Cassette (oder bei der Anlage KS-FX650R auf CD-Wechsler order sonstige angeschlossene Komponente)) vorübergehend auf Ihre Lieblingssendung (PTY: Sendungstyp) und Verkehrsnachrichten (TA) umzuschalten. Hinweis: Der Bereitschaftsempfang funktioniert nicht, wenn Sie einen MW/LW-Sender empfangen. Empfangsbereitschaft für Verkehrsnachrichten (TA)

• Wenn Sie die Taste TP/RDS drücken, während Sie einen UKW-Sender wiedergeben, leuchtet die Anzeige TP während des Empfangs eines TP- Senders, und der TA-Bereitschaftsbetrieb wird aktiviert. Hinweis: Wenn der empfangene Sender kein Verkehrsfunksender ist, blinkt die Anzeige TP. Drücken Sie die Taste ¢ oder 4, um den TA-Bereitschaftsbetrieb zu aktivieren. “SEARCH” wird im Display angezeigt, und die Suche nach einem Verkehrsfunksender beginnt. Sobald ein Verkehrsfunksender eingestellt wurde, leuchtet die Anzeige TP.

• Wenn Sie eine TAPE (oder bei der Anlage KS-FX650R auf CD-Wechsler) wiedergeben und einen Verkehrsfunksender hören möchten, drücken Sie die Taste TP/RDS, um den TA-Bereitschaftsbetrieb zu aktivieren. (Die Anzeige TP schaltet sich ein.) Wenn eine Verkehrsdurchsage übertragen wird, während der TA- Bereitschaftsbetrieb aktiviert ist, wird “TRAFFIC” angezeigt, und das UKW- Frequenzband wird als Signalquelle eingestellt. Die Lautstärke wird auf den Lautstärkepegel angehoben, der für Verkehrsdurchsagen voreingestellt wurde, und die Verkehrsdurchsage wird wiedergegeben (siehe Seite 16). Um die TA-Bereitschaft zu deaktivieren, nochmals die Taste TP/RDS drücken. Bereitschaftsempfang für Sendungstypen (PTY)

• Wenn Sie die Taste PTY drücken, während Sie einen UKW-Sender wiedergeben, leuchtet die Anzeige PTY während des Empfangs eines PTY-Senders, und der PTY-Bereitschaftsbetrieb wird aktiviert. Der gewählte PTY-Code siehe Liste auf Seite 12 blinkt 5 Sekunden lang. Hinweis: Wenn es sich beim empfangenen Sender nicht um einen PTY-Sender handelt, blinkt die Anzeige PTY. Drücken Sie die Taste ¢ oder 4, um den PTY- Bereitschaftsbetrieb zu aktivieren. “SEARCH” wird im Display angezeigt, und die Suche nach einem PTY-Sender beginnt. Sobald ein PTY-Sender eingestellt wurde, leuchtet die Anzeige PTY.

• Wenn Sie eine TAPE (oder bei der Anlage KS-FX650R auf CD-Wechsler) wiedergeben und einen gewählten PTY-Sender hören möchten, drücken Sie die Taste PTY, um den PTY-Bereitschaftsbetrieb zu aktivieren. (Die Anzeige PTY schaltet sich ein.) Wenn die gewählte PTY-Sendung übertragen wird, während der PTY- Bereitschaftsbetrieb aktiviert ist, wird der gewählte PTY-Code angezeigt, und das UKW-Frequenzband wird als Signalquelle eingestellt. Der gewählte PTY- Sender wird dann wiedergegeben. Um die PTY-Bereitschaft zu deaktivieren, nochmals die Taste PTY drücken. GE.05-16KS-FX650R/550R[E] 00.1.27, 11:33 AM1112 DEUTSCH

Auswählen Ihrer Lieblingssendung für den Bereitschaftsempfang von Sendungstypen (PTY) Sie können Ihre Lieblingssendung für den Bereitschaftsempfang von Sendungstypen (PTY)im Speicher sichern. Bei Auslieferung ab Werk ist “NEWS” als Sendungstyp für denBereitschaftsempfang von Sendungstypen gespeichert.POP M

Wählen Sie “PTY STBY” (PTY-Bereitschaftsbetrieb), sofern “PTY STBY” nicht bereits im Display angezeigt wird.

Wählen Sie einen der neunundzwanzig PTY- Codes. (Weitere Informationen entnehmen Sie bitte der Tabelle auf Seite 15.) Der gewählte Codename wird im Display angezeigt und imSpeicher gesichert.

Beenden Sie die Einstellung. Suchen Ihrer Lieblingssendung Sie können eine von 6 Lieblingssendungen suchen, die im Speicher gesichert sind.Bei Auslieferung ab Werk sind die folgenden 6 Sendungstypen unter den Zahlentasten (1 bis6) gespeichert.Hinweise zum Ändern der Werkseinstellung finden Sie auf Seite 13.Hinweise zu Suche Ihres Lieblingssendung finden Sie auf Seite 14. SSM Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, um den allgemeinen Einstellungsbetrieb zu aktivieren (siehe Seite 26). GE.05-16KS-FX650R/550R[E] 00.1.27, 11:33 AM1213 DEUTSCH So speichern Sie Ihre Lieblingssendungstypen

Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, um den allgemeinen Einstellungsbetrieb zu aktivieren (siehe Seite 26).

Wählen Sie “PTY SRCH” (PTY-Suchbetrieb), sofern “PTY SRCH” nicht bereits im Display angezeigt wird.

Wählen Sie einen der neunundzwanzig PTY- Codes. (Weitere Informationen entnehmen Sie bitte der Tabelle auf Seite 15.) Der gewählte Codename wird im Display angezeigt und imSpeicher gesichert.• Wenn ein Code gewählt wird, der bereits im Speichergesichert wurde, blinkt er im Display.

Halten Sie die Zahlentasten länger als 2 Sekunden gedrückt, um den gewählten PTY-Code unter der gewünschten Speichertaste zu speichern. Der PTY-Code beginnt zu blinken.

Beenden Sie die Einstellung. SSM

Drücken Sie die Taste PTY (Sendungstyp), und halten Sie sie länger als 1 Sekunde gedrückt, während Sie einen UKW-Sender hören. Der zuletzt gewählte PTY-Code wird angezeigt.

Wählen Sie einen der PTY-Codes, die unter den Speichertasten (1 bis 6) gesichert wurden. Die PTY-Suche Ihrer Lieblingssendung beginnt nach 5Sekunden.• Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben,wird dieser Sender eingestellt.• Wenn kein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben,wird der aktuell eingestellte Sender weiterhin wiedergegeben.Hinweis:In einigen Gebieten funktioniert die PTY-Suche möglicherweise nicht richtig. So suchen Sie Ihren Lieblingssendungstyp Beispiel: “ROCK M” wird unter Speichertaste 2 gespeichert. PTY

GE.05-16KS-FX650R/550R[E] 00.1.27, 11:33 AM1415 DEUTSCH PTY codes NEWS: NachrichtenAFFAIRS: Nachrichtenmagazin/AktuelleThemenINFO: Ratgeber aller ArtSPORT: SportEDUCATE: BildungsprogrammeDRAMA: HörspielCULTURE: Kulturereignisse (regional/überregional)SCIENCE: Wissenschaft und TechnikVARIED: Gemischte Programme(Komödien, Feiern etc.)POP M: PopmusikROCK M: RockmusikEASY M: Leichte UnterhaltungsmusikLIGHT M: Leichte MusikCLASSICS: Klassische MusikOTHER M: Sonstige MusikWEATHER: WettermeldungenFINANCE: Finanz-Themen,Wirtschaftsmeldungen etc.CHILDREN: KindersendungenSOCIAL: Soziale ThemenRELIGION: Sendungen mit religiösen,philosophischen Themen,Gottesdienste etc.PHONE IN: Hörermeinungen(Telefonumfragen, Befragungenetc.)TRAVEL: Reiseimagazine,Reiseberichte,Reiseangebote etc.LEISURE: Sendungen fürFreizeitgestaltung undHobbies (Garten, Kochen,Angeln etc.)JAZZ: JazzmusikCOUNTRY: CountrymusikNATION M: Unterhaltungsprogramme ineiner FremdspracheOLDIES: SchlageroldiesFOLK M: VolksmusikDOCUMENT: Dokumentationen undThemenmagazine Weitere praktische RDS-Funktionen und -Einstellungsmöglichkeiten Automatische Auswahl des Senders bei Verwenden der Zahlentasten Wenn Sie die Zahlentaste drücken, wird im allgemeinen der unter dieser Taste gespeicherte Sender eingestellt. Wenn es sich bei diesem gespeicherten Sender um einen RDS-Sender handelt, geschieht jedoch etwas anderes. Sollten die Signale des gespeicherten Senders für einen guten Empfang nicht ausreichen, sucht das Gerät mit Hilfe der AF-Daten einen anderen Sender, der dieselbe Sendung wie der ursprünglich ausgewählte Sender ausstrahlt. Wird kein anderer Sender eingestellt, können Sie auch sämtliche Empfangsfrequenzen nach derselben Sendung durchsuchen. (Sendungssuchlauf) Führen Sie das nachstehend beschriebene Verfahren durch, um den Sendungssuchlauf zu aktivieren.

• Der Sendungssuchlauf benötigt etwas Zeit.

Weitere Informationen finden Sie unter “Ändern der allgemeinen Einstellungen” auf Seite 26.

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,

um den allgemeinen Einstellungsbetrieb zu aktivieren.

2. Drücken Sie die Taste

¢ oder 4, um die Funktion “P-SEARCH” (Sendungssuchlauf) auszuwählen.

3. Wählen Sie “ON” aus, indem Sie den Drehregler im Uhrzeigersinn drehen.

Der Sendungssuchlauf ist jetzt aktiviert. Um den Sendungssuchlauf zu deaktivieren, wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt 3 die Einstellung “OFF” aus, indem Sie den Drehregler entgegen dem Uhrzeigersinn drehen. GE.05-16KS-FX650R/550R[E] 00.1.27, 11:33 AM1516 DEUTSCH PS NAME (Sendername) PTY (Sendungstyp) FREQ (Sendefrequenz) CLOCK (Uhrzeit) Ändern der Anzeige bei der Wiedergabe eines UKW-Senders Während Sie einen UKW-RDS-Sender hören, können Sie die Erstanzeige im Display so ändern, daß der Sendername (PS NAME), die Sendefrequenz (FREQ) oder die Uhrzeit (CLOCK) anzeigt wird.

Weitere Informationen finden Sie unter “Ändern der allgemeinen Einstellungen” auf Seite 26.

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,

um den allgemeinen Einstellungsbetrieb zu aktivieren.

2. Drücken Sie die Taste

¢ oder 4, um “DISPMODE” auszuwählen (Anzeigemodus.)

3. Stellen Sie die gewünschte Anzeige (entweder Sendername, Sendefrequenz oder Uhrzeit)

mit Hilfe des Drehschalters ein. Hinweis: Wenn Sie die Taste DISP drücken, können Sie das Display auch ändern, während Sie einen UKW-RDS- Sender hören. Wenn Sie die Taste mehrfach hintereinander drücken, werden folgende Informationen im oberen Bereich des Displays angezeigt:

Nach ein paar Sekunden schaltet das Display auf die vorherige Anzeige zurück. Einstellen des Lautstärkepegels für Verkehrsnachrichten Sie können den Lautstärkepegel für den Bereitschaftsempfang von Verkehrsnachrichten speichern. Wenn Verkehrsnachrichten gesendet werden, werden sie automatisch in der gespeicherten Lautstärke wiedergegeben.

Weitere Informationen finden Sie unter “Ändern der allgemeinen Einstellungen” auf Seite 26.

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,

um den allgemeinen Einstellungsmodus zu aktivieren.

2. Drücken Sie die Taste

¢ oder 4, um “TA VOL” auszuwählen (Lautstärke).

3. Stellen Sie die gewünschte Lautstärke mit Hilfe des Drehschalters ein.

Automatische Uhreinstellung Bei Auslieferung ab Werk ist die Uhr, die in dieses Gerät integriert ist, so eingestellt, daß sie die Uhrzeit automatisch unter Verwendung der im RDS-Signal enthaltenen Uhrzeitdaten korrigiert. Wenn Sie die automatische Uhreinstellung nicht wünschen, befolgen Sie das nachstehende Verfahren.

Weitere Informationen finden Sie unter “Ändern der allgemeinen Einstellungen” auf Seite 26.

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,

um den allgemeinen Einstellungsmodus zu aktivieren.

2. Drücken Sie die Taste

¢ oder 4, um “AUTO ADJ” auszuwählen (Anpassung).

3. Wählen Sie “ADJ OFF”, indem Sie den Drehregler entgegen dem Uhrzeigersinn drehen.

Die automatische Uhreinstellung ist jetzt deaktiviert. So aktivieren Sie die Uhreinstellung: Wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt 3 “ADJ ON”, indem Sie den Drehregler im Uhrzeigersinn drehen. Hinweis: Es dauert in etwa 2 Minuten, die Uhrzeit mit Hilfe der Uhrzeitdaten einzustellen. Es ist erforderlich, einen entsprechenden RDS-Sender mindestens 2 Minuten lang kontinuierlich wiederzugeben. Anderenfalls wird die Uhrzeit nicht korrigiert. GE.05-16KS-FX650R/550R[E] 00.1.27, 11:33 AM1617 DEUTSCH Die Kassettenabspielrichtung wählen. Jedes Mal, wenn Sie diese Taste drücken, wird die jeweiligeAbspielrichtung gewechselt – vorwärts () undrückwärts (

Hören einer Kassette

Eine Kassette. Das Gerät schaltet ein und die Kassette wird automatisch abgespielt.Wird das Ende einer Kassettenseite während des Abspielenserreicht, beginnt automatisch das Abspielen der anderenKassettenseite. (Autoreverse)Hinweis zum Ein-Tastendruck-Betrieb:Wenn eine Kassette bereits im Kassettenfach eingelegt ist, wird durch Drücken der Taste TAPE 2 3 (Kassette) das Gerät eingeschaltet und automatisch abgespielt. TAPE

MultiMusicScan KASSETTENBETRIEB Zum Beenden des Abspielens und Auswerfen der Kassette 0 drücken.Das Abspielen der Kassette wird beendet und die Kassette automatisch aus demKassettenfach ausgeworfen.Bei Umschaltung auf die Signalquelle FM/AM (oder bei der Anlage KS-FX650R auf CD-Wechsler) wird gleichfalls die Kassettenwiedergabe gestoppt (ohne Kassettenauswurf).• Sie können die Kassette auch durch Ausschalten des Geräts auswerfen lassen. GE.17-19KS-FX650R/550R[E] 00.1.27, 11:34 AM1718 DEUTSCH Zum schnellen Vorwärts- und Rückwärtsspulen einer Kassette

• ¢ länger als 1 Sekunde zum schnellen Vorwärtsspulen der Kassette drücken. Ist das Ende der Kassette erreicht, wird die Abspielrichtung gewechselt und das Abspielen beginnt auf der anderen Seite.

länger als 1 Sekunde zum Rückspulen der Kassette drücken. Ist das Ende der Kassette erreicht, wird die gleichee Seite wieder abgespielt. Zum Beenden des schnellen Vorwärts- und Rückspulens an beliebiger Stelle auf der Kassette TAPE 2 3 (Kassette) drücken. Die Kassette wird ab dieser Stelle wieder abgespielt. Kassettenabspielrichtung GE.17-19KS-FX650R/550R[E] 00.1.27, 11:34 AM1819 DEUTSCH Festlegen, wieviele Titel vor oder nach dem derzeitigen Titel der gewünschte Titel ist. Jedes Mal wenn Sie einen Titel einstellen, ändert sich die Zahl bis zu ± 9. Wurde der Anfang eines bestimmten Titels gefunden, beginnt das Abspielen automatisch. Hinweise:

• Beim Suchen eines bestimmten Titels: – Wurde die Kassette an den Anfang zurückgespult, beginnt das Abspielen am Anfang dieser Seite. – Wurde die Kassette schnell vorwärts bis ans Ende gespult, wird die Abspielrichtung gewechselt und das Abspielen beginnt am Anfang der anderen Seite.

• In den folgenden Fällen kann es zu einer fehlerhaften Funktion des Multi-Musik-Suchdurchlaufs kommen: – Titel auf den Kassetten haben lange Pianissimo-Passagen (sehr leise Teile) oder nicht bespielte Abschnitte zwischen den Titeln. – Kassetten mit kurzen nicht bespielten Abschnitten. – Kassetten mit hohen Störpegeln oder Brummen zwischen den Titeln. Suchen eines Titelanfangs Multi-Musik-Suchdurchlauf ermöglicht Ihnen die automatische Wiedergabe ab dem Anfang eines bestimmten Titels. Sie können bis zu 9 Titel bestimmen, und zwar vor oder nach dem derzeitigen Titel. Während des Abspielens

Zum Finden eines Titels vor dem derzeitigen Titel auf der Kassette. Zum Finden eines Titels nach dem derzeitigen Titel auf der Kassette. SSM GE.17-19KS-FX650R/550R[E] 00.1.27, 11:34 AM1920 DEUTSCH Weitere Kassetten-Komfortfunktionen Diese Anzeige leuchtet bei aktiviertem WIederholungs-Modus RPT TAPE

RPT Zum Beenden des Abspielens und Auswerfen der Kassette Sie können den Kassettenauswurf unterdrücken und eine Kassette im Kassettenfach “sperren”. TAPE 2 3 (Kassette) und 0 länger als 2 Sekunden drücken und halten. “NO EJECT” blinkt auf der Anzeige für ungefähr 5 Sekunden auf und die Kassette ist “gesperrt”. Zum Widerrufen der Auswurfunterdrückung und zum “Entriegeln” der Kassette TAPE 2 3 (Kassette) und 0 nochmals länger als 2 Sekunden drücken und halten. “EJECT OK” blinkt nochmals5 Sekunden lang auf und diesmal ist die Kassette “entriegelt”. Überspringen von unbespielten Bandabschnitten Das Band wird bei Erfassen eines längeren unbespielten Abschnittes automatisch weitergespult(Blank Skip-Modus).Bei aktiviertem Blank Skip-Modus wird das Band automatisch vorgespult, sobald ein unbespielterAbschnitt von mehr als 15 Sekunden Dauer erfaßt wird. Die Wiedergabe wird beim nächsten Titelautomatisch fortgesetzt.• Weitere informationen finden unter “Ändern der allgemeinen Einstellungen” auf Seite 26.1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt umden allgemeinen Einstellungsbetriek zu' aktivieren.2. Wählen Sie “B.SKIP” mit Hilfe der Taste ¢ oder 4.3. Wählen Sie den gewünschten Modus mit Hilfe des Drehreglers.Das Überspringen von Leerstellen wird abwechselnd ein- und ausgeschaltet.Hinweis:Wird beim Vorwärtsspulen das Bandende erreicht, wird die Bandlaufrichtung automatisch gewechselt. Einzeltitelwiederholung Der vorliegende Titel kann wiederholt abgespielt werden (Wiedergabe-Wiederholung).Bei Abspielen einer Kassette die Taste RPT (Wiederholung) kurz drücken,um den Wiederholungs-Modus ein- oder auszuschalten.Drücken sie die RPT-Taste während der Wiedergabe eines Musikstückes, um dieses zu wiederholen.Wenn das Band das Ende des Musikstückes erreicht, wird das Band automatisch bis zum Beginndes Musikstückes zurückgespult, worauf wiederum die Wiedergabe einsetzt. Dieser Vorgang wirdwiederholt, bis sie erneut die RPT-Taste drücken.Hinweise:• In den folgenden Fällen kann es zu einer Beeinträchtigung von Blank Skip- und Wiederholungs-Moduskommen:– Titel auf den Kassetten haben lange Pianissimo-Passagen (sehr leise Teile) oder nicht bespielte Abschnittezwischen den Titeln.– Kassetten mit kurzen nicht bespielten Abschnitten.– Kassetten mit hohen Störpegeln oder Brummen zwischen den Titeln.– Bänder mit Musikstücken, die mit niedrigem Aufnahmepegel aufgezeichnet wurden. GE.20-24KS-FX650R/550R[E] 00.1.27, 11:35 AM2021 DEUTSCH

Die einzustellende Position wählen. Anzeige Zu tun: BereichBAS Einstellen der Tiefen –06 (min.) — +06 (max.)(Baß)TRE Einstellen der Höhen –06 (min.) — +06 (max.)(Treble)FAD Einstellen des vorderen und hinteren R06 (nur hinten)— F06 (nur vorne)(Ausblender)*Lautsprecherausgleichs BAL Einstellen des linken und rechten L06 (nur links) — R06 (nur rechts) (Ausgleich) LautsprecherausgleichsLOUD Tiefe und hohe Frequenzen werden betont, um bei niedriger Laustärke ein ON — OFF ausgeglicheneres Klangbild zu erzielen. VOL Einstellen der Lautstärke 00 (min.) — 50 (max.) (Lautstärke) Klang-Einstellschritte Sie können das Klangbild wie gewünscht einstellen.Hinweis:

• Wenn Sie eine Anlage mit zwei Lautsprechern verwenden, setzen Sie den Ausblender auf “00”.

Lautstärkekontur einstellen. Hinweis:Normalerweise dient der Drehknopf zur Lautstärleregelung. Sie müssendaher nicht “VOL (Lautstärke)” wählen, um die Lautstärke einzustellen.(Lautstärkekontur)

KLANGEINSTELLUNGEN GE.20-24KS-FX650R/550R[E] 00.1.27, 11:35 AM2122 DEUTSCH Verwenden des Klangregelungsspeichers (SCM) Sie können für alle Wiedergabesignalquellen eine vorgegebene Klangeinstellung auswählenund speichern. (Erweiterte SCM-Funktion) Auswählen und Speichern der Klangmodi Sobald Sie einen Klangmodus ausgewählt haben, wird er im Speicher gesichert und immerwieder abgerufen, wenn Sie dieselbe Signalquelle auswählen. Ein Klangmodus kann für allefolgenden Signalquellen gespeichert werden: FM1, FM2, FM3, AM, TAPE und CD-Wechsler(und externe Komponenten: NUR FÜR KS-FX650R).• Wenn Sie nicht möchten, daß ein separater Klangmodus für jede einzelneWiedergabesignalquelle gespeichert wird, sondern statt dessen derselbe Klangmodus füralle Signalquellen verwenden wird, finden Sie hierzu weitere Informationen auf Seite 27unter “Deaktivieren der erweiterten SCM-Funktion”.

Wählen Sie den gewünschen Klangmodus. Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sichder Klangmodus wie folgt:• Wenn die Verknüpfungsanzeige im Display leuchtet (“SCM LINK” istauf “LINK ON” gesetzt — siehe Seite 27), kann der ausgewählteKlangmodus für die aktuelle Signalquelle gespeichert werden, und dieKlangeinstellung bezieht sich nur auf die ausgewählte Signalquelle.• Wenn die Verknüpfungsanzeige im Display NICHT leuchtet (“SCMLINK” ist auf “LINK OFF” gesetzt), wird der ausgewählte Klangmodusfür jede Signalquelle aktiviert.Anzeige Für: Voreingestellte WerteBaß TrebleLautstärkekonturSCM OFF (lineares Signal) 00 00 EinBEAT Rock- oder Disko-Musik +02 00 EinPOP Leichte Musik +04 +01 Aus SOFT Ruhige Hintergrundsmusik +01 –03 Aus SCM

Verknüpfungsanzeige GE.20-24KS-FX650R/550R[E] 00.1.27, 11:35 AM2223 DEUTSCH Wählen Sie die Signalquelle aus, während die Verknüpfungsanzeige im Display leuchtet. Die Verknüpfungsanzeige beginnt zu blinken, und der Klangmodus, der für die ausgewählte Signalquelle im Speicher gesichert wurde, wird abgerufen. Hinweise:

• Sie können die vorgegebenen Klangbetriebsarten nach Ihren Wünschen ändern und im Speicher sichern. Wenn Sie eigene Klangeinstellungen ändern und speichern wollen, finden Sie hierzu weitere Informationen unter “Speichern Ihrer eigenen Klangeinstellungen” auf Seite 24.

• Auf Seite 21 wird beschrieben, wie Sie die Baß- und Höhenverstärkung anpassen oder die Loudness- Funktion ein- oder ausschalten können. (Die Einstellungen werden deaktiviert, wenn eine andere Signalquelle ausgewählt wird.) Abrufen der Klangmodi FM/AM TAPE Die Entzerrungscharakteristik des ausgewählten Klangmodus wird angezeigt Klangmodusanzeige TAPE

KS - F550R KS - FX650R Signalquellentasten Anzeige LOUD (Loudness) GE.20-24KS-FX650R/550R[E] 00.1.27, 11:35 AM2324 DEUTSCH Speichern Ihrer eigenen Klangeinstellungen Sie können die Klangbetriebsarten (BEAT, POP, SOFT: siehe Seite 22) nach Wunsch einstellenund ihre eigenen Einstellungen speichern.

Stellen Sie die Höhen- und Tiefenregulierung ein oder stellen Sie die Lautstärke-Funktion ON/OFF. Siehe Seite 21 für Einzelheiten.

Drücken Sie die Taste SCM (Klangmodusspeicher) und halten Sie diese Taste gedrückt, bis der von Ihnen ausgewählte Klangmodus auf dem Display erscheint. Ihre Einstellung ist gespeichert.

Das gleiche Verfahren zum Speichern der anderen Einstellungen wiederholen. Zum Zurückstellen auf die Werkseinstellung Das gleiche Verfahren wiederholen und die voreingestellten Werte, die in der Tabelle aufSeite 22 aufgeführt werden, wieder zuordnen. SCM SCM

Rufen Sie die Klangbetriebsart, die Sie einstellen möchten, auf. Siehe Seite 22 für Einzelheiten.

“BAS (Baß)”, “TRE (Treble)” oder “LOUD (Lautstärkekontur)” anwählen. Innerhalb5 sekunden GE.20-24KS-FX650R/550R[E] 00.1.27, 11:35 AM2425 DEUTSCH

SSM Während des CD-Wechslerbetriebs (NUR FÜR KS-FX650R):Während des Betriebs einerexternen Komponente (NUR FÜRKS-FX650R): Zum Überprüfen der derzeitigen Uhrzeit (Wechseln der Anzeigenbetriebsart) DISP (Anzeige) wiederholt drücken. Jedes Mal, wenn Sie die Taste drücken, wechselt dieAnzeigenbetriebsart wie folgt.• Ist das Gerät nicht in Gebrauch, wenn Sie DISP (Anzeige) drücken, wird es automatisch eingeschaltetund die Uhrzeit für 5 Sekunden angezeigt. Dann wird das Gerät wieder ausgeschaltet.During tuner operation:Hinweis:Informationen darüber, wie die Anzeigewährend des RDS-Betriebs geändertwird, finden Sie auf Seite 16.Hinweis:Informationen darüber, wie die Anzeige während des DAB-Betriebs geändert wird, finden Sie auf Seite 36.Während desKassettenbetriebs: Stellen der Uhr Uhrzeit Frequenz Clock LINE IN Uhrzeit

Stundeneinstellung. 1 Wenn die Anzeige unterbleibt, “CLOCK H” wählen. 2 Die Stundenzahl eingeben.

Minuteneinstellung. 1 “CLOCK M” wählen. 2 Die Minutenzahl eingeben.

Beenden Sie die Einstellung. Uhr Abspielbetriebsart Drücken Sie die Taste, und halten Sie sie länger als 2 Sekunden gedrückt, um den allgemeinen Einstellungsbetrieb zu aktivieren. CD-Nummerverstrichene Spielzeit Uhrzeit GE.25-30KS-FX650R/550R[E] 00.1.27, 11:56 AM2526 DEUTSCHSie können die Einstellungen der Funktionen ändern, die auf der nächsten Seite aufgelistetsind. Grundverfahren Ändern der allgemeinen Einstellungen

Drücken Sie die Taste, und halten Sie sie länger als 2 Sekunden gedrückt, um den allgemeinen Einstellungsbetrieb zu aktivieren.

Wählen Sie das Element, das Sie einstellen möchten. (Siehe Seite 27.)

Wählen oder ändern Sie das weiter oben gewählte Element.

Beenden Sie die Einstellung.

1,4 SSM GE.25-30KS-FX650R/550R[E] 00.1.27, 11:56 AM2627 DEUTSCH Sehe SeiteEinstellungab Werk Einstellen. Aufrufen.

Wird nur dann angezeigt, wenn eine der folgenden Signalquellen ausgewählt ist — FM, AM und TAPE.

• Drücken Sie die Taste SEL (Auswahl), nachdem Sie die Einstellung vorgenommen haben. Deaktivieren der erweiterten SCM-Funktion Sie können die erweiterte SCM-Funktion (Sound Control Memory-Funktion) deaktivieren und die Verknüpfung zwischen den Klangmodi und Wiedergabesignalquellen aufheben. Nach der Auslieferung ab Werk kann für alle Signalquellen ein separater Klangmodus gespeichert werden. Sie können die Klangmodi ändern, indem Sie einfach die Signalquellen ändern.

• LINK ON: erweiterte SCM-Funktion (unterschiedliche Klangmodi für verschiedene Klangquellen)

• LINK OFF: konventionelle SCM-Funktion (ein Klangmodus für alle Signalquellen)

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,

um den allgemeinen Einstellungsbetrieb zu aktivieren.

2. Wählen Sie “SCM LINK” mit Hilfe von

3. Wählen Sie den gewünschten Modus mit Hilfe des Drehreglers.

Der SCM LINK-Modus ändert sich folgendermaßen: CLOCK H Stundeneinstellung Zurück Vor0:00 25CLOCK M Minuteneinstellung Zurück VorSCM LINK Verknüpfung mit demLINK OFF LINK ON LINK ON untenKlangmodusspeicher 24H/12H 24/12-Std.-Einstellung 12H 24H 24H 28 AUTO ADJ AutomatischeOFF ON ON 16UhrzeiteinstellungDISPMODE AnzeigemodusPS NAME 16CH DISP CD-WechsleranzeigeTIME DISC DISC 28(NUR FÜR KS-FX650R) PTY STBY PTY-Bereitschaft 29 Programmsparten NEWS 12 PTY SRCH PTY-Suchlauf (siehe Seite 15.) (siehe Seite 12.)12-14TA VOL Verkehrsfunkmeldungs-VOL (00 – 50) VOL 20 11,16Lautstärke P-SEARCH Sendungssuchlauf OFF ON OFF 15 LEVEL PegelanzeigeAUDIO 2 28TEL Tonstummschaltung fürOFF 29Mobiltelephon B.SKIP Blank Skip-Modus OFF ON OFF 20 LINE IN External componentCHANGER LINE IN CHANGER 29(NUR FÜR KS-FX650R) FREQ

PS NAMECLOCKAUDIO 2AUDIO 1

GE.25-30KS-FX650R/550R[E] 00.1.27, 11:56 AM2728 DEUTSCH Wählen der Zeitanzeige im 24-Stunden- oder 12- Stunden-System Sie können die Uhr, die in dieses Gerät integriert ist, so einstellen, daß die Uhrzeit entwederim 24-Stunden- oder im 12-Stunden-System angezeigt wird.1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,um den allgemeinen Einstellungsbetrieb zu aktivieren.2. Wählen Sie den Modus “24H/12H” mit den Tasten ¢ oder 4.3. Wählen Sie mit dem Drehschalter entweder “24H” oder “12H”.Die Anzeige der integrierten Uhr wechselt zwischen 24-Stunden- und 12-Stunden-System. Wählen der Pegelanzeige Sie können wählen, welche Pegelanzeige Sie haben möchten. Werkseitig wird die Einstellung“AUDIO 2” ausgewählt.• AUDIO 1:Der Audiopegel und die Entzerrungscharakteristik werden angezeigt.• AUDIO 2:Die Einstellung “AUDIO 1” und die Displaybeleuchtung werden abwechselndausgewählt.• OFF: Der Audiopegel und die Entzerrungscharakteristik werden gelöscht.1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,um den allgemeinen Einstellungsbetrieb zu aktivieren.2. Wählen Sie “LEVEL” mit den Tasten ¢ oder 4.3. Wählen Sie den gewünschten Modus mit Hilfe des Drehreglers.Die Einstellung der Pegelanzeige ändert sich zyklisch wie folgt: Auswählen des Anzeigebetriebs bei Verwendung des CD- Wechslers (NUR FÜR KS-FX650R) Wenn Sie den CD-Wechsler verwenden, können Sie die Einstellung so ändern, daß im Displayentweder die CD-Nummer oder die verstrichene Spielzeit zuerst angezeigt wird.1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,um den allgemeinen Einstellungsbetrieb zu aktivieren.2. Wählen Sie “CH DISP” mit Hilfe von ¢ oder 4.3. Verwenden Sie den Drehregler, um entweder “DISC” oder “TIME” zu wählen. 12H24H

TIMEDISC GE.25-30KS-FX650R/550R[E] 00.1.27, 11:56 AM2829 DEUTSCH Wählen der Telefonstummschaltung Dieser Modus wird verwendet, wenn ein Funktelefon angeschlossen ist. Wählen Sie in Abhängigkeit vom verwendeten Telefonsystem entweder die Einstellung “MUTING 1” oder “MUTING 2”. Wählen Sie die Einstellung, bei der die Lautstärke des Geräts stummgeschaltet wird. Bei Auslieferung ab Werk ist dieser Modus deaktiviert.

• MUTING 1: Wählen Sie diese Einstellung, wenn damit die Lautstärke stummgeschaltet werden kann.

• MUTING 2: Wählen Sie diese Einstellung, wenn damit die Lautstärke stummgeschaltet werden kann.

• OFF: Die Telefonstummschaltung wird deaktiviert.

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,

um den allgemeinen Einstellungsbetrieb zu aktivieren.

2. Wählen Sie “TEL” mit den Tasten

3. Wählen Sie mit dem Drehschalter “MUTING 1”, “MUTING 2” oder “OFF”.

Der Telefonstummschaltungsmodus ändert sich zyklisch wie folgt: Auswählen der zu verwendenden externen Komponente (NUR FÜR KS-FX650R) Sie können die externe Komponente an die Buchse für den CD-Wechsler auf der Geräterückseite mit Hilfe des Eingangsadapters KS-U57 (der nicht zum Lieferumfang gehört) anschließen. Um die externe Komponente als Wiedergabesignalquelle für dieses Gerät verwenden zu können, müssen Sie auswählen, welche Komponente — CD-Wechsler oder externe Komponente — verwendet werden soll. Bei der Auslieferung ab Werk ist der CD-Wechsler als externe Komponente ausgewählt.

• LINE IN: Es wird eine andere externe Komponente als der CD-Wechsler verwendet.

• CHANGER: Der CD-Wechsler wird verwendet

1. Um Fm, AM oder Cassette als Signalquelle auszuwählen, drücken Sie die Taste FM/AM

oder TAPE 2 3 . 2.Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, um den allgemeinen Einstellungsbetrieb zu aktivieren. 3.Wählen Sie “LINE IN” mit den Tasten ¢ oder 4. 4.Wählen Sie den gewünschten Modus mit Hilfe des Drehreglers. Es werden die folgenden externen Komponenten abwechselnd ausgewählt: Hinweis: Im Installations-/Anschlußhandbuch (separater Band) finden Sie Informationen, wie der Eingangsadapter KS-U57 und die externe Komponente angeschlossen werden.

MUTING 1 MUTING 2 OFF

CHANGERLINE IN GE.25-30KS-FX650R/550R[E] 00.1.27, 11:56 AM2930 DEUTSCH Zum Abnehmen des Bedienteils Vor dem Abnehmen des Bedienteilssicherstellen, daß das Gerät ausgeschaltet ist.

Zum Anbringen des Bedienteils

Das Bedienteil entriegeln. Die linke Seite des Bedienteils in die Nut der Halterung einsetzen. Abnehmen des Bedienteils Sie können das Bedienteil beim Verlassen des Autos abnehmen.Beim Abnehmen oder Anbringen des Bedienteils vorsichtig vorgehen, damit die Stecker-kontakte auf der Rückseite des Bedienteils und der Halterung nicht beschädigt werden.Hinweis zur Reinigung der Stecker:Wenn Sie das Bedienteil häufig abnehmen,Können die Steckerkontakte verschmutzen.Reinigen Sie die Steckerkontakte regelmä ßigmit einem Wattestäbchen oder Tuch, das mitAlkohol befeuchtet wurde, um dieserBeeinträchtigung vorzubeugen. Seien Sievorsichtig, damit Sie die Steckerkontakte nichtbeschädigen. Die rechte Seite des Bedienteils andrücken, um dieses in der Halterung einzurasten. Das Bedienteil anheben und abrehmen. Das abgenommene Bedien- teil in dem dafür vorgesehe- nen Etui aufbewahren. MultiMusicScanMultiMusicScanSteckerkontakteMultiMusicScan Multi Music Scan Multi Music Scan Multi Music Scan GE.25-30KS-FX650R/550R[E] 00.1.27, 11:56 AM3031 DEUTSCH Den automatischen CD-Wechsler wählen. Das Abspielen beginnt mit dem ersten Titel auf der ersten CD. Alle Titel aller CDs werden abgespielt. CD-WECHSLERBETRIEB Abspielen der CDs Hinweis zum Ein-Tastendruck-Betrieb: Wenn Sie CD-CH (CD-Wechsler) drücken, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht zu drücken. Nummerntasten

• Im allgemeinen Einstellungsbetrieb kann “DISC” oder “TIME” gewählt werden (siehe Seite 26). “DISC” ist gewählt CD-NummerTitelnummerAbgelaufene SpielzeitCD-CH ¢ 4 “TIME” ist gewählt Dieses Kapitel bezieht sich nur auf KS-FX650R. Wir empfehlen, einen CD-Wechsler der Reihe CH-X für Ihre Anlage zu verwenden. Haben Sie einen anderen automatischen CD-Wechsler, wenden Sie sich an ihren JVC Autoradiohändler für Anschlüsse.

• Handelt es sich bei Ihrem automatischen CD-Wechsler um einen einen CD-Wechsler der Modellreihe KD-MK, benötigen Sie ein Kabel (KS-U15K) zum Anschließen an dieses Gerät. Vor dem Betreiben Ihres automatischen CD-Wechslers:

• Siehe auch die Anleitung, die Ihrem CD-Wechsler beiliegt.

• Sind keine CDs im Magazin des CD-Wechslers oder sind die CDs mit der Oberseite nach unten eingelegt, erscheint “NO CD” oder “NO DISC” (keine DISC) auf der Anzeige. In diesem Fall das Magazin herausnehmen und die CDs richtig einlegen.

• Erscheint “RESET1 – RESET8” (zurücksetzen 1 – 8) auf der Anzeige, stimmt etwas nicht mit der Verbindung zwischen dem Gerät und dem CD-Wechsler. In diesem Fall die Verbindung überprüfen und das (die) Kabel ggf. fest anschließen und dann die Rücksetztaste des CD-Wechslers drücken. GE.31KS-FX650R/550R[E] 00.1.27, 11:57 AM3132 DEUTSCH Beispiel: Wird die CD-Nummer 5 gewählt SSM SSM CD-Nummer Titelnummer Zum schnellen Vor- oder Rücklauf des Titels

für einen schnellen Vorlauf des Titels drücken und halten, während eine CD abgespielt wird. 4 für einen Rücklauf des Titels drücken und halten, während eine CD abgespielt wird. Weitergehen zum nächsten oder vorhergehenden Titel ¢ kurz bei laufender CD drücken, um zum nächsten Titelanfang zu kommen. Mit jedem weiteren Antippen dieser Taste, wird der Anfang des jeweils nächsten Titels gesucht und abgespielt. 4 kurz bei laufender CD drücken, um zum derzeitigen Titelanfang zu kommen. Mit jedem weiteren Antippen dieser Taste, wird der Anfang des jeweils vorhergehenden Titels gesucht und abgespielt. So wählen Sie eine bestimmte CD direkt mit Hilfe der Zifferntasten: Die Nummerntaste der jeweiligen CD-Nummer drücken, um diese abzuspielen.

• Eine CD-Nummer von 1 – 6 wählen: Kurz 1 (7) – 6 (12) drücken.

• Zum Wählen einer CD-Nummer von 7 – 12: 1(7) – 6 (12) länger als 1 Sekunde drücken und halten GE.32KS-FX650R/550R[E] 00.1.27, 11:58 AM3233 DEUTSCH Zum Abspielen der Titel nach dem Zufallsprinzip (Zufallswiedergabe) Jedes Mal, wenn Sie MO RND (Monaural/Random) bei laufender CD drücken, wechselt die Abspielbetriebsart nach dem Zufallsprinzip wie folgt: Mode RND-Anzeige Zufallswiedergabe RND1 Leuchtet Alle Titel der aktuellen CD, dann dieTitel der nächsten CD usw. RND2 Blinkt Alle Titel aller CDs im Magazin. Zum wiederholten Abspielen der Titel (Wiederholung) Jedes Mal, wenn Sie RPT (Repeat) bei laufender CD drücken, ändert sich der CD-Wiederholungsmodus wie folgt: Modus RPT-Anzeige Wiedergabe-Wiederholung RPT1 Leuchtet Vorliegender (oder aufgerufener) Titel. RPT2 Blinkt Alle Titel der vorliegenden (oder aufgerufener) CD. Wählen der CD-Abspielbetriebsarten RPT RPT MO RND

-CH Dieses Kapitel betrifft AUSSCHLIESSLICH Modell KS-FX650R.Sie können die externe Komponente an die Buchse für den CD-Wechsler auf derGeräterückseite mit Hilfe des Eingangsadapters KS-U57 (der nicht zum Lieferumfang gehört)anschließen.Vorbereitungen:• Im Installations-/Anschlußhandbuch (separater Band) finden Sie Informationen, wie derEingangsadapter KS-U57 und die externe Komponente angeschlossen werden.• Bevor Sie die externe Komponente mit Hilfe des nachstehend beschriebenen Verfahrens betreiben,wählen Sie zuvor den richtigen externen Eingang aus. (Weitere Informationen finden Sie auf Seite 29unter “Auswählen der zu verwendenden externen Komponente”.)

Wählen Sie die externe Komponente.

• Wenn “LINE IN”* im Display nicht angezeigt wird, lesenSie auf Seite 29 nach, und aktivieren Sie den externenEingang (“LINE IN”).

Schalten Sie die angeschlossene Komponente ein, und starten Sie die Wiedergabe der Signalquelle.

Die Lautstärke einstellen. Hinweis zum Ein-Tastendruck-Betrieb:Wenn Sie CD-CH (CD-Wechsler) drücken, wird das Gerät automatisch eingeschaltet.Sie brauchen dafür nicht zu drücken.* Wird nur dann angezeigt, wenn eine der folgendenSignalquellen ausgewählt ist — FM, AM und TAPE 2 3 .

Wählen Sie den DAB-Tuner. Wenn Sie diese Taste mehrfach hintereinander länger als 1Sekunde gedrückt halten, werden abwechselnd DAB-Tunerund UKW/MW-Tuner (FM/AM) aktiviert.

Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3). Sie können DAB1, DAB2 und DAB3 wählen, um einEnsemble einzustellen.Bevor Sie beginnen....Drücken Sie die Taste FM/AM/DAB kurz, wenn Sie cassette, CD-Wechsler oder LINE IN alsTonquelle wählen. DAB FM/AM DAB 1 DAB 2 DAB 3 Einstellen eines Ensembles und eines Dienstes Ein typisches Ensemble enthält 6 oder mehr Sendungen (Dienste), die gleichzeitig ausgestrahltwerden. Nachdem Sie ein Ensemble eingestellt haben, können Sie den Dienst wählen, denSie hören möchten.Dieser Abschnitt bezieht sich NUR AUF DAS MODELL KS-FX650R, wenn es zusammenmit einem (separat zu erwerbenden) DAB-Tuner (DAB = Digital Audio Broadcasting/digitaler Rundfunk) von JVC verwendet wird. Wir empfehlen Ihnen, den DAB-Tuner KT-DB1500 zusammen mit diesem Gerät zu verwenden.Wenn Sie einen anderen DAB-Tuner besitzen, setzen Sie sich mit Ihrem Fachhändler fürJVC-Fachhändler für Autostereoanlagen in Verbindung.• Lesen Sie auch die Bedienungsanleitung des DAB-Tuners.Was ist das DAB-System?DAB ist eines der digitalen Rundfunksysteme, die heute angeboten werden. Sie könnenÜbertragungen in CD-Qualität empfangen, ohne daß sie durch Störungen undSignalverzerrungen beeinträchtigt werden. Darüber hinaus können im digitalen Rundfunkauch Text, Bilder und Daten gesendet werden.Im Gegensatz zum UKW-Rundfunk, bei dem jede Sendung auf einer eigenen Frequenzübertragen wird, werden beim DAB-System mehrere Sendungen (“Dienste” genannt)kombiniert, um ein “Ensemble” zu bilden.Wenn Sie einen DAB-Tuner an dieses Gerät angeschlossen haben, können Sie dieseDAB-Dienste empfangen. GE.35-39KS-FX650R/550R[E] 00.1.27, 4:49 PM3536 DEUTSCH

Suchen Sie ein Ensemble. Wenn ein Ensemble empfangen wird, brechenSie die Suche ab.

Wählen Sie einen Dienst, den Sie hören möchten. Wenn Sie die Suche abbrechen wollen, bevor ein Ensemble empfangen wird, drückenSie erneut die Taste, die Sie zum Start der Suche gedrückt haben. So ändern Sie die Displayinformationen, während Sie ein Ensemble einstellen Normalerweise wird der Name des Dienstes im Displays angezeigt.Wenn Sie den Ensemblenamen oder dessen Frequenz abrufen wollen, drücken Sie die TasteDISP.Wenn Sie diese Taste mehrfach hintereinander drücken, werden folgende Informationen einenAugenblick lang im Displays angezeigt. So schalten Sie den UKW/MW-Tuner wieder ein Drücken Sie die Taste FM/AM/DAB, und halten Sie sie erneut länger als 1 Sekunde gedrückt. So stellen Sie ein bestimmtes Ensemble ein, ohne es zu suchen: 1 Halten Sie die Taste FM/AM/DAB länger als 1 Sekunde gedrückt.2 Drücken Sie wiederholt FM/AM/DAB, um das DAB-Frequenzband (DAB1, DAB2 oder DAB3)zu wählen.3 Halten Sie die Taste ¢ oder 4 länger als 1 Sekunde gedrückt.4 Drücken Sie wiederholt die Taste ¢ oder 4, bis das gewünschte Ensembleeingestellt ist.• Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz kontinuierlich, bis Sie dieTaste loslassen.So suchen SieEnsembles aufniedrigerenFrequenzenSo suchen SieEnsembles aufhöherenFrequenzen RPT

RND Uhrzeit Name des Dienstes KanalnummerBand/Kanalnummer Name des Ensembles Frequenz SSM GE.35-39KS-FX650R/550R[E] 00.1.27, 4:49 PM3637 DEUTSCH Sichern von DAB-Diensten im Speicher Sie können maximal 6 DAB-Dienste in jedem DAB-Frequenzband (DAB1, DAB2 und DAB3)manuell speichern. 1,2

Wählen Sie den DAB-Tuner. Wenn Sie diese Taste mehrfach hintereinander gedrückthalten, werden abwechselnd DAB-Tuner und UKW/MW-Tuner (FM/AM) aktiviert.

Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3). Wenn Sie diese Taste mehrfach hintereinander drücken,ändert sich das DAB-Frequenzband wie folgt:

Stellen Sie das gewünschte Ensemble ein. DAB FM/AM

Wählen Sie den gewünschten Dienst des Ensembles.

Halten Sie die Zahlentaste (in diesem Beispiel 1) länger als 2 Sekunden gedrückt.

Wiederholen Sie das oben beschriebene Verfahren, um weitere DAB-Dienste in anderen Kanälen zu speichern. Hinweise:

• Ein zuvor gespeicherter DAB-Dienst wird gelöscht, wenn ein neuer DAB-Dienst unter derselben Kanalnummer gespeichert wird.

• DAB-Dienste werden gelöscht, wenn die Stromversorgung der Speichereinheit unterbrochen wird (beispielsweise beim Auswechseln von Batterien). Wenn dieser Fall eintritt, speichern Sie die DAB- Dienste erneut. Das Frequenzband/die Speicherplatznummer und der Dienstname blinken abwechselnd einen Augenblick lang. RPT

RND GE.35-39KS-FX650R/550R[E] 00.1.27, 4:49 PM3839 DEUTSCH Einstellen eines gespeicherten DAB-Dienstes Sie können einen gespeicherten DAB-Dienst ganz einfach einstellen.Denken Sie daran, daß Sie die Dienste zunächst speichern müssen. Wenn Sie sie nochnicht gespeichert haben, lesen Sie die Informationen auf Seite 37 und 38.

Wählen Sie den DAB-Tuner. Wenn Sie diese Taste mehrfach hintereinander gedrückthalten, werden abwechselnd DAB-Tuner und UKW/MW-Tuner (FM/AM) aktiviert.

Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3). Wenn Sie diese Taste mehrfach hintereinander drücken,ändert sich das DAB-Frequenzband wie folgt:

Wählen Sie die Nummer (1 – 6), unter der Sie den gewünschten DAB-Dienst gespeichert haben. DAB 1 DAB 2 DAB 3 1,2

DAB FM/AM DAB GE.35-39KS-FX650R/550R[E] 00.1.27, 4:49 PM3940 DEUTSCH WARTUNG Zum Verlängern der Geräte-Lebensdauer Dieses Gerät erfordert nur wenig Wartung und Pflege. Sie können jedoch die Lebensdauer des Geräts verlängern, wenn Sie die nachfolgenden Anweisungen befolgen. Zum Reinigen der Tonköpfe

• Die Tonköpfe alle 10 Betriebsstunden mit einer Tonkopf-Reinigungskassette (im Fachhandel erhältlich) reinigen. Wenn die Tonköpfe verschmutzen, merken Sie das an folgenden Symptomen: – Dumpfer Klang – Tonpegel sinkt. – Tonaussetzer.

• Keine schmutzigen oder verstaubten Kassetten abspielen.

• Die hochpolierten Tonköpfe nicht mit metallischen oder magnetischen Werkzeugen berühren. Zum Sauberhalten der Kassetten

• Die Kassetten immer in ihren Hüllen aufbewahren.

• Die Kassetten nicht an folgenden Orten aufbewahren: – im direkten Sonnenlicht – bei hoher Luftfeuchtigkeit – bei extrem hohen Temperaturen VORSICHT:

• Kassetten mit abblätternden Etiketten nicht abspielen, da sie das Gerät beschädigen können.

• Das Kassettenband straffen, um Durchhang zu entfernen, da sich loses Band im Mechanismus verheddern kann.

• Kassetten nicht nach dem Gebrauch im Kassettenfach lassen, da andernfalls die Bandstraffung nachläßt Die untere Funktion dient ebenfalls der Verlängerung der Lebensdauer des Geräts. Zündschlüssel abgezogen -Freigabe/ Zündschlüssel steckt -Abspielen

• Stellen Sie den Motor bei eingelegter Kassette ab, wird das Tonband automatisch vom Tonkopf des Geräts freigegeben.

• Lassen Sie den Motor bei eingelegter Kassette an, beginnt das Abspielen automatisch. MultiMusicScan Zurücksetzen des Geräts Die Tasten SEL (Select) und (Bereitschaft/Ein/ATT) mehrere Sekunden lang gleichzeitig gedrückt halten. Dadurch wird der eingebaute Mikro-Computer zurückgesetzt. HINWEISE: Ihre Voreinstellungen — wie Vorwahlkanäle oder Klangeinstellungen — werden ebenfalls gelöscht. SEL (Select) (Bereitschaft/Ein/ATT) GE.40KS-FX650R/550R[E] 00.1.27, 4:50 PM4041 DEUTSCH FEHLERSUCHE Was wie ein Problem aussieht, muß nicht immer eines sein. Die folgenden Punkte vor einem Anruf bei einer Kundendienststelle überprüfen. Symptome

• Kassette kann nicht eingelegt werden.

• Kassetten werden heiß.

• Die Tonwiedergabe der Kassette ist sehr niedrig und die Tonqualität hat sich verschlechtert.

• Die Tonwiedergabe ist manchmal unterbrochen.

• Die Lautsprecher geben keinen Ton wieder.

• Automatisches Zurückstellen des SSM (Reihenspeicher für starke Sender) funktioniert nicht.

• Störgeräusche beim Radiohören.

• “NO CD” (keine CD) oder “NO DISC” (keine DISC) erscheint auf der Anzeige.

• “RESET 8” (zurücksetzen 8) erscheint auf der Anzeige.

• “RESET 1 - RESET 7” (zurückstellen 1 – 7) erscheint auf der Anzeige.

• Dieses Gerät arbeitet überhaupt nicht.

• Der CD-Wechsler arbeitet überhaupt nicht. Abhilfen Die Kassette mit dem freiliegenden Tonband nach rechts einlegen. Das Gerät mit einer Tonkopf- Reinigungskassette reinigen. Die Kabel und Anschlüsse überprüfen. Auf optimales Niveau einstellen. Die Kabel und Anschlüsse überprüfen. Die Sender von Hand speichern. Die Antenne fest anschließen. CDs ins Magazine legen. Sie richtig herum einlegen. Sie richtig herum einlegen. Das Gerät und den CD-Wechsler richtig miteinander verbinden und die Rücksetztaste des CD- Wechslers drücken. Die Rücksetztaste des CD- Wechslers drücken. Halten Sie die Taste SEL gedrückt und drücken Sie dann mehr als 2 Sekunden lang, um das Gerät zurückzustellen. (Die Uhreinstellung und die vorabgestimmten Sender, die abgespeichert waren, werden gelöscht.) (siehe Seite 40.) Ursachen Sie haben die Kassette falsch herum eingelegt. Das ist keine Fehlfunktion. Der Tonkopf ist verschmutzt. Anschlüsse sind nicht gut. Die Lautstärkenregelung ist ganz zurückgestellt. Anschlüsse sind falsch. Signale sind zu schwach. Die Antenne ist nicht fest angeschlossen. Es ist keine CD im Magazine. CDs sind falsch eingelegt. Das Gerät ist nicht richtig am CD-Wechsler angeschlossen. Der eingebaute Mikro- Computer funktioniert aufgrund von Lärm usw. nicht richtig. GE.41-42KS-FX650R/550R[E] 00.1.27, 4:51 PM4142 DEUTSCH TECHNISCHE DATEN AUDIO-VERSTÄRKERTEIL Max. Leistungsabgabe: Vorne: 40 W pro Kanal Hinten: 40 W pro Kanal Kontinuierliche Leistungsabgabe (RMS): Vorne: 16 W pro Kanal an 4Ω, 40 Hz bis 20,000 Hz bei nicht mehr als 0,8% Gesamtklirrfaktor. Hinten: 16 W pro Kanal an 4Ω, 40 Hz bis 20,000 Hz bei nicht mehr als 0.8% Gesamtklirrfaktor. Last-Impedanz: 4 Ω (4 Ω bis 8 Ω zulässig) Tonregelbereich: Baß: ±10 dB bei 100 Hz Höhen: ±10 dB bei 10 kHz Frequenzgang: 40 Hz bis 20,000 Hz Signal/Störabstand: 70 dB Line-Ausgangspegel/Impedanz:

2.0 V pro 20 kΩ Last

(250n~Wb/m) TUNER-TEIL Frequenzbereich: UKW: 87.5 MHz bis 108.0 MHz MW/LW: (MW) 522 kHz bis 1,620 kHz (LW) 144 kHz bis 279 kHz [UKW-Tuner] Nutzbare Empfindlichkeit:

11.3 dBf (1.0 µV/75 Ω)

50 dB Geräuschberuhigung:

16.3 dBf (1.8 µV/75 Ω)

Ausweichkanalabstimmschärfe (400 kHz): 65 dB Frequenzgang: 40 Hz bis 15,000 Hz Stereotrennabstand: 30 dB Einfangsverhältnis: 1.5 dB [MW-Tuner] Empfindlichkeit: 20 µV Trennschärfe: 35 dB [LW-Tuner] Empfindlichkeit: 50 µV KASSETTENDECKTEIL Gleichlaufschwankung: 0.11% (WRMS) Schnellspulzeit: 105 s (C-60) Frequenzgang: 30 bis 16,000 Hz (Normalband) Signal/Störabstand: 56 dB Stereotrennabstand: 40 dB ALLGEMEIN Spannungsversorgung: Betriebsspannung: DC 14.4 V (11 V bis 16 V zulässig) Erdungssystem: negative Masse zugelassene Arbeitstemperatur: 0 °C bis +40 °C Abmessungen (b × h × t) Einbaugröße: 182 mm × 52 mm × 150 mm Bedienteilgröße: 188 mm × 58 mm × 14 mm Gewicht: 1.4 kg (ausschließlich Zubehör) Änderungen der Konstruktion und technischen Daten ohne Vorankündigung möglich. GE.41-42KS-FX650R/550R[E] 00.1.27, 4:51 PM422 FRANÇAIS Merci pour avoir acheté un produit JVC. Veuillez lire attentivement toutes les instructions avant d’utiliser l’appareil afin de bien comprendre son fonctionnement et d’obtenir les meilleures performances possibles.
