GEBRUIKSAANWIJZING SGXCA900 PIONEER
Sensoren montieren 42
Overzicht van deze handleiding ....83
Functies 84
Aandeslag
Controlleren van accessoires/namen
van onderdelen en functies 85
Accessoires 85
Namen van onderdelen en functies..... 85
Opladen 87
Het apparaat opladen 87
Het batterijniveau controleren 89
Installatie
Installatie op uw fiets 90
Installeren van het apparatus 90
Installeren van de sensoren 94
Basisbediening
Basisbediening 95
Bedieren van het aanraakpaneel 95
Het apparatus in-/uitschakelen 96
Eersteinstelling 96
De sensoren koppelen 97
Training 99
Basisverloop van de training 99
Optekenen starten/stuppen 99
Logboekgegevens opslaan 100
Reservekopie van logboekgegevens op
pc opslaan 100
CycloMeter 101
Het scherm weergeven en bediening 101
Technische gegevens/ondersteuning
Problemen oplossen 103
Overfoutmeldingen 105
Zorg, onderhoud en opslag 106

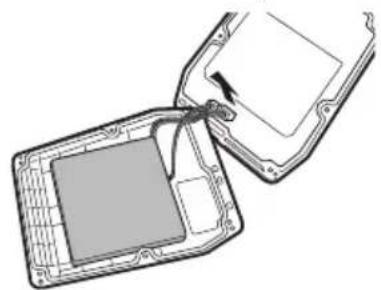

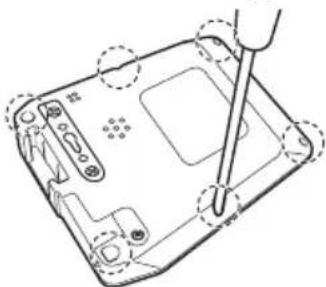

Een batterij verwijderen 106

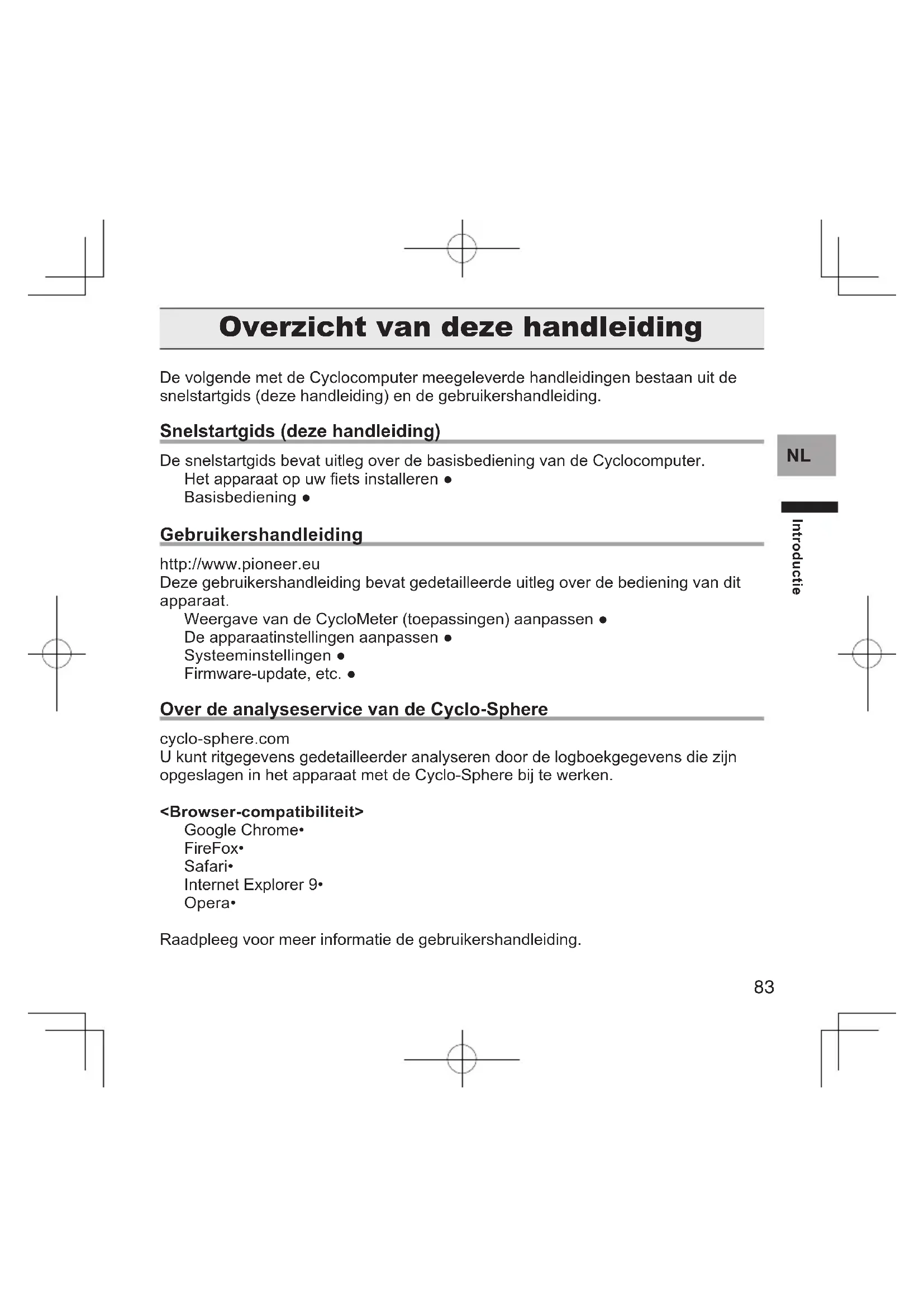

Overzicht van deze handleiding
De volgende met de Cyclocomputer meegeleverde handleidingen bestaan uit de snelstartgids (deze handleiding) en de gebruikershandleiding.
Snelstartgids (deze handleiding)
De snelstartgids bevat uitleg over de basisbediening van de Cyclocomputer. Het apparaat op uw fiets installeren Basisbediening
Gebruikershandleiding
http://www.pioneer.eu
Deze gebruikershandleiding bevat gedetailleerde uitleg over de bediening van dit apparaat. Weergave van de CycloMeter (toepassingen) aanpassen De apparaatinstellingen aanpassen Systeeminstellingen Firmware-update, etc.
Over de analyseservice van de Cyclo-Sphere
cyclo-sphere.com
U kunt ritgegevens gedetailleerder analyseren door de logboekgegevens die zich opgeslagen in het apparaat met de Cyclo-Sphere bij te werken.
Google Chrome
FireFox
Safari
Internet Explorer 9
Opera
Raadpleeg voor meer informatie de gebruikershandleiding.
Functies

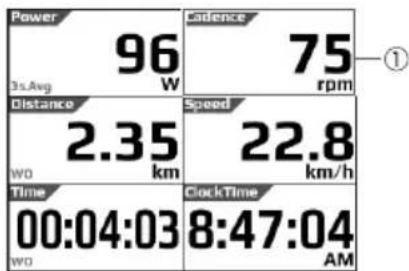

Weergave ritgegevens (CycloMeter)
CycloMeter geeft gedetailleerde ritgegevens waar zoals snelheid, vermogen en cadens met figuren en grafieken. In combinatie met een van de productenuit de pedaalopvolgingssensor SGY-PM900-serie, kan de CycloMeter koppelefficientie en vermogensventoren weergeven per pedaalomwentelingshoeken.
U=knt de gegevenseheden, categorieen en lay-outs die CycloMeter weergeeft aanpassen.
Logboekfunctie
Het apparaat neemt een logboek op van uw rit, zoals de verstrekenijd en een groot+aantal andere sensorgegevens.
GPS-tracking en locatiegegevens worden ook geregisteerd voor gedetailleerde analyse van trainingsessions.
Autom. pauze/hervatten kan worden geprogrammeerd voor automatische synchronisatie met fietsbewegingen.
Updates
Verschillende andere toepassingen können in de toekomst beschikbaar zich via firmware-updates. Raadpleeg de ondersteuningspagina van de SGX-CA900 over firmware-updates en het toevoegen van toepassingen.
http://www.pioneer.eu/eur/support/page.html
Controleren van accessoires/namen van onderdelen en functies
Accessoires
Dit product bevat de volgende onderdelen.
Hoofdunit
Bevestigingsbeugel / bout x 1
USB-kabel
Riem
Snelstartgids (deze handleiding)
Belangrijke informatie voor de gebruiker
Garantiekaart
Namen van onderdelen en functies
Vooranzicht
① Weergave (aanraakpaneel)
Raak het scherm aan om een item te selecteren of om van scherm te wisselen.
[START/STOP]-toets
Druk op de [START/STOP]-toets om registratie te starten of te stoppen. Houd de [START/STOP]-toets longer dan twee seconden ingedrukt om het apparaat in ofuit te schakelen.
③ TERUG)-toets
Druk op de (TERUG)-toets om terug te keren maar het vorige scherm. Druk op de (TERUG)-toets op het hoofdschem van de toepassenen om het startschem van het apparaat wee tergeven.
④ [TRAJECT]-toets
Druk tijdens registratie op de [TRAJECT]-toets om een traject op te nemen. Houd de [TRAJECT]-toets langer dan een seconde ingedrukt om de timer opnieuw in te stellen en het logboek op te nemen. Raadpleeg paging 99 voor meer informatie.
⑤ ENU)-toets
Druk op de ENU)-toets om het menuschemr wee ter geven. Houd de (MENU)-toets langer dan een seonde ingedrukt om het aanraakpaneel te blokkeren of deblokkeren.
6 Bevestigingsleuf
Gebruik de bevestigingssleuf om het apparaat op de op uw fiets aangebrachte bevestigingsbeugel te installereren.
⑦ USB-connector
Sluit de USB-kabel aan om het apparaat op te laden of om gegevensaar uw pc over te brengen.
USB-connector
Zorg dat de USB-connectorklep goed is gesloten wanner u het apparaat Niet oplaadt of geen gegevensaar uw pc overbrengt.

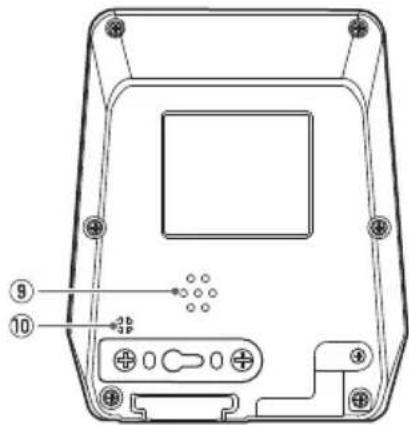

Achteraanzicht
Luidspreker
Zorgt voor akoestische waarschuwingen en invoerbevestigingen.
Luchtduksensor
Zorg dat u de sensor Niet blokkeert odomdat dit de werkig van het apparaat kan verstoren.
Opladen
Het apparaat worden onopgeladen verkocht. Laad het apparaat voor gebruik op met de meegeleverde USB-kabel.
Het apparatus opladen

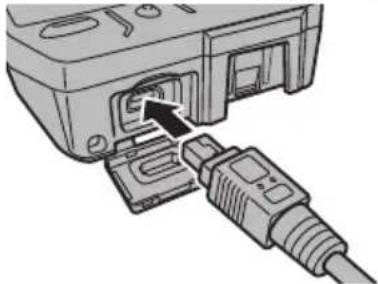

1 Open de USB-connectorklep.
2 Sluit de meegeleverde USB-kabel aan op de USB-connector aan de onderkant van het apparatus.
3 Start uw pc en sluit de USB-kabel aan op een open USB-poort op uw pc.
Het apparatus begint met opladen.
Het apparatus wordtuitgeschakeld
Opstarten
Houd de [START/STOP]-toets langer dan twee seconden ingedrukt om het apparaat voor gebruik in te schakelen. Houd de [START/STOP]-toets opnieuw langer dan twee seconden ingedrukt om het apparaatuit te schakelen.De oplaadtijdiskort als het apparaat isuitgeschakeld.

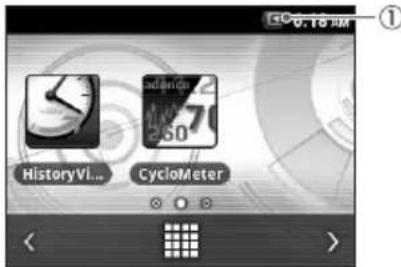

① Oplaadpictogram
:Bezig met opladen
: Volledig opgeladen
Opladen
Volledig opladen neemt circa 4 uur in beslag (normaal opladen). Het apparatus stopt automatisch met opladen wanner de batterij 100% is opgeladen.
Wanner het apparaat wordt -uitgeschakeld, wordt het scherm gedurende 5 seconden donker. Raak het aanraakpaneel aan om het batterijiniveau te controleren.
Als een veiligheidsmaatregel laadt het apparaat Niet op als de buitentemperatuur Niet tussen de 0^ en 40^ ligt. Als de temperatuur van het apparaat zich te hoog is, laadt het möglichk Niet volledig op. Schakel in dat geval het apparaat uit, maar het afkoelen en laad het opnieuw op.
Sluit de meegeleverde USB-kabel direct aan op de USB-poort van uw pc. Als het apparatusaat is aangesloten via een USB-verdeelhub, laadt het maybeik nicht volledig op. Zorg ervoor dat de USB-uitvoer van uw pc
5V/500 mA accepteert.
Zorg dat uijdens de gegevensoverdrecht van het apparaat maar de pc de USB-kabel Niet ontkoppelt, de pc Niet uitzet of de slaapstand gebruikt odomat hierdoor de gegevens in het apparaat hunnen worden beschadigd.
4 Ontkoppel de USB-kabel van de USB-poort.
Ontkoppel wonneer de overdracht is voltooid en de batterij volledig is opgeladen de USB-kabel eerst van de pc enervoigens van het apparaat.
5 Sluit de USB-connectorklep.
Sluit de USB-klep zorgvuldig om het apparaat waterbestendig te honden.

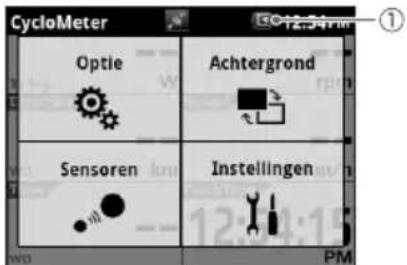

Het batterijniveau controleren
U kunt het batterijniveau controeren met de batterijpictogram op de statusbalk van het startschem en het menuschem.
① Batterijpictogram
Wanner de batterij bijna leeg is, wordt een waarschuwingsschem weergegeven met "Laadstand laag". Als u de batterij Niet oplaadt, schakelt het apparaat automatisch UIT.
Bedrijftstijdindicator
Een volledig geladen batterij kan ongeveer 12 uur functioneren (helderheid 5).
Bedrijfstijden varieren afhankelijk van de bedrijfsomstandigheden. Als de bedrijfstijd abnormaal kort is, kan het zijn dat de batterij moet worden verrangen.Voor meer gegevens kutu once website raadplegen.
Installatie op uw fiets
Bevestig de Cyclocomputer op uw fiets.
Voorlichtig
Zorg dat wanner u de Cyclocomputer op uw fiets monteert u de fiets stabel neerzet om te voorkomen dat hij valt.
Installeren van het apparatus

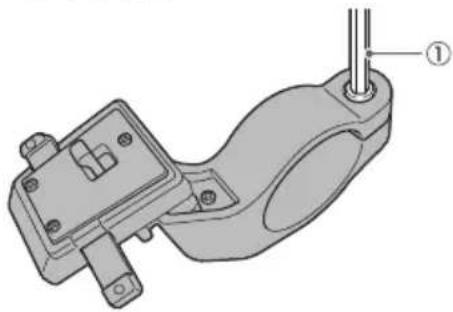

1 Verwijder de bout van de bevestigingsbeugel.
Verwijder de bout met een 3 mm zeskantsleutel.

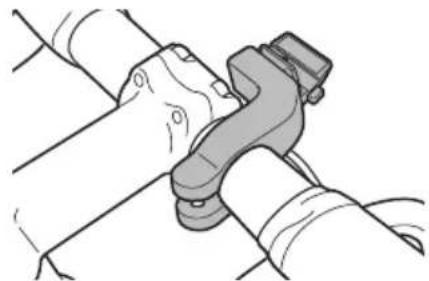

2 Bevestig de bevestigingsbeugel op het stuur van uw fiets.
Zorg dat uw vinger Niet bekneld raakt bij de bevestiging.
① zeskantsleutel
Zorg dat u de verwijderde bout nicht kwijtraakt.

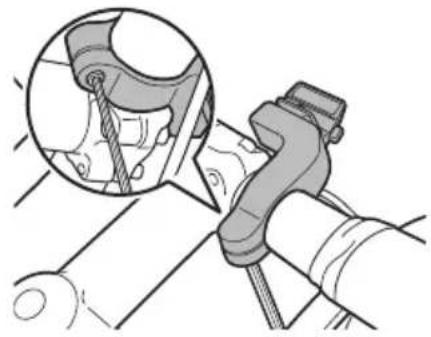

3 Zet de beugel vast met de bout.
Breng anti-vastloopmiddel, zo smeervet, aan op de bout.
Zet de beugel horizontal op het stuur,
haal de bout door het gat en draai de
bout handvast.

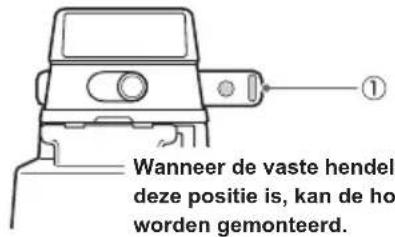

4 Controller de positie van de vaste hendel op de houder.
Controleer de rode cirkel rechts op de vaste hendel. Als u deutsche nicht ziet, kurz u het apparaat nicht bevestigen. Als de rode cirkel is verborgen, druk op de rechterkant van de vaste hendel.
① Vaste hendel

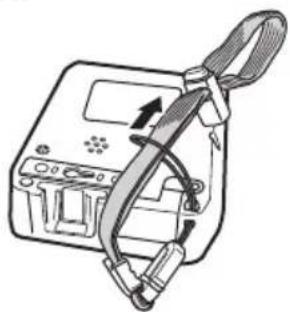

5 Bevestig de riem op het apparatus.
Haal de riem door de riemgaten van het apparatusat.
Installatie op uw fiets

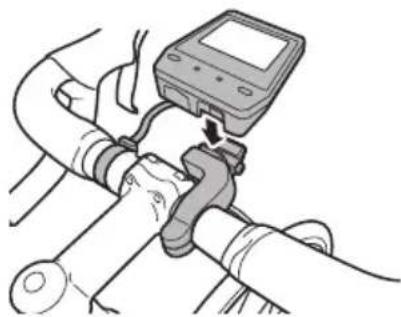

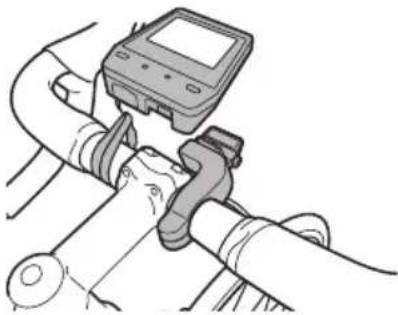

6 Bevestig het apparatus op de beugel.
Bevestig de riem op het stuur.
Plaats de top van de beugel in de bevestigingsleuf op het apparaat en druk op het apparaat totdat het vastklikt.
e

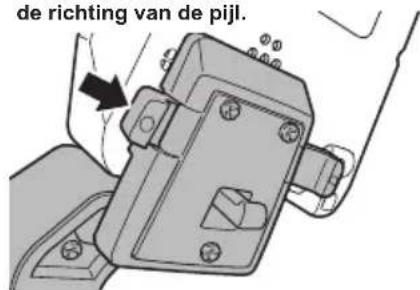

7 Druk op de linkerkant van de vaste hendel.
Druk op de vaste hendel tot de rode cirkel rechts verborgen is.
Drukd vaste hendel in de richting van de pijl.
Alvorens met het apparaat te rijden, - zich ervan vergewissen dat de rode cirkel van de vaste hendel Niet te zien is.

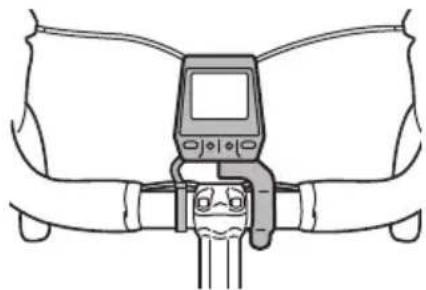

8 Stel de hoek van het apparaat in en draai de beugel vast.
Als het apparaat Niet is uitgelijnd op het midden van het stuur of Niet horizontal op de stang staat, draait u de bout los en past u hem aan.
Bevestig na het instellen van de hoek deijdelijkke koppelbout en draai de beugel vast.
Gebruik een stuk gereedschap waarmee u het aandraaikoppel van debouten kut meten.
Aanhaalmoment:1,2N·m
Vooranzlicht
Zijaanzicht
Installatie op uw fiets

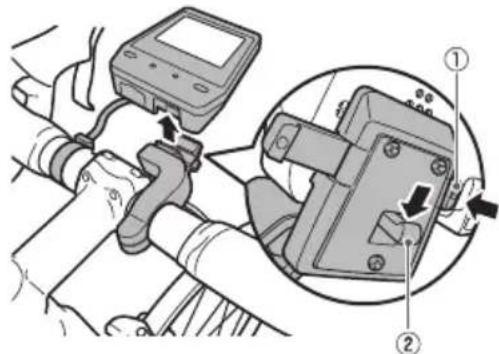

Ontkoppelen van het apparatus
Om het apparaat los te makes van de houder op het stuur, de vaste hendel waar rechts duwen. Na de ontgrendeling verschijnt een rode cirkel naast het apparaat.
Schuif de ontgrendelhendel op de beugel terug en til het apparaat op.
NL
Installeren van de sensoren
Dit apparatus is compatibel met ANT+ sensoren op uw fiets.
Raadpleeg de gebruikershandleidingen bij uw ANT+-sensoren voor bevestigingsinstructies.
Dit product is ANT + ^TM -gecertificateerd.
Bezoek http://www.thisisant.com/ directory/ voor een lijst van compatibile producten en app's.
① Vaste hendel
② Ontgrendelhendel
Basisbediening
Bedienen van het aanraakpaneel
De weergave van dit apparaat is een aanraakpaneel voor directe bediening met uw vinger.
Aanraken
Raak een item op het scherm snel aan om het te selecteren of te bevestigen.
Vegen
Beweeg uw vinger
verticaal of horizontal
over het scherm.
U doet dit om van
scherm te veranderen of
te schuiven.
Lang aanraken
Houd een item op het scherm aangeraakt. U doet dit om de pop-upmenu's te openen.
Slepen
U verplaatst een item op het scherm door het aan te raken met uw vinger en het maar de neue locatie te slepen.
Voorzorgsmaatregelen bij het gebruik van het aanraakpaneel
Gebruik geen hard of scherp voorwerp om het aanraakpaneel te bedieren, hierdoor kut u het beschadigen.
Gebruik geen beschemmembranen of -films uit de handel,want die kunnen de werking beinvloeden, met als möglichk gevolg dat het apparaat Niet correct functioneert.
U knot het aanraakpaneel bedieren met handschoenen. Drukiets harder dan normalaal.
Basisbediening
Het apparatus in-/uitschakelen
Het apparatus inschakelen
1 Druk minstens twee seconden op de [START/STOP]-toets.
De CycloMeter start na weergave van het openingsbericht.
Wanneer u het apparaat voor de eerste keer inschakelt, worden automatisch het instellingenschemr weergegeven.
Het apparatus uitschakelen
1 Druk minstens twee seconden op de [START/STOP]-toets.
Er worden een afsluitingsbericht weergegeben en het system schakeltuit.
Eersteinstelling
Wonneer u het apparaat voor deeerste keer inschakelt, wordt hetinstellingenschemr weergegeven.
U kunt deinstallingen op ieder moment wijzigen.
1 Raak [Language] aan en selecteer een taal.
Sleep het scherm en raak de taal aan die u wilt weergeven. In de volgende stappen worden de procedure uitgelegd wanner u [Nederlands] selecteert.
2 Raak [Datum enijd] aan en stel de datum enijd in.
Raak de (TERUG)-toets aan nadat u uw instelleningen hebt voltooid.
| Tijdzone selecteren | Selecteer eenijdzone. |
| Datum instellen | Voer de datum in. |
| Tijd instellen V | per dearend in. |
| 24-uurs klok gebruiken | Schakel hetvakje in om tijd in de 24-uurs kloknotatie wee te Geven. |
| Datumnotatie selecteren | Selecteer de datumnotatie. |
3 Raak [Sluiten] aan.
De eerste instelling is voltooid en CycloMeter start.
De sensoren koppelen
Koppel de SGY-PM900
pedaalopvolgingssensor of een andere
ANT+-sensor aan het apparaat.
Voordat u sensoren aansluit
Zorg ervoor dat de sensoren die u wilt koppelen actief zich.
Als er meer dan een sensor is geactiveerd,plaatst u het apparaat dichter bij de sensor of geeft u het nummer van het te koppelen apparaat op.
Raadpleeg voor informatie over hoe u het apparaatnummer opgeeft de gebruikershandleiding.
Als u een afzonderlijk gekochtene snelheidssensor gebruikt en de wielomtrek is anders, stelt u de wielomtrek in. De wielomtrek is standard ingesteld op 2096 mm.
Raadpleeg voor meer informatie de gebruikershandleiding.
Basisbediening
1 Bevestig de sensoren op uw fiets.
Raadpleeg voor meer informatie over het bevestigen van sensoren de gebruikershandleiding van uw sensoren.
2 Druk op de ENU)-toets op het hoofdschem van de CycloMeter.
3 Raak [Sensoren] - [Nieuw aansluiten] aan.
4 Voer uw sensorgegevens in.
Raak [Apparaatype] aan om het type sensor(en) te selecteren dat u wilt koppelen.
Types compatibelesensoren:
Snelheidssensor
Cadanssensor
Snelheids- en cadanssensor
Hartritmeopvolging
Vermogensmeter
Pedaalopvolging L
Pedaalopvolging R
6 Bevestig de informatie van de sensoren.
Bevestig dat "OK" wordt weergegeven in het gebied [Foutfactor].
Als "NG" wordt weergegeven in het gebied [Foutfactor], wordt de sensorinformatie Niet correct ontvangen vanwege een communicatiebout. Zorg dat de sensor is geactiveerd,plaats het apparaatDICter bij de sensor en probeer opnieuw te koppelen. Ukunt de sensor maybeijk niet koppelen vanwege de interferentie van de 2,4 GHz-frequentieband. Als NG"wordt weergegeven als zelfs het apparaatDICter bij de sensor is geplaatst en er aan gekoppeld is,probeer het dan op een andere locatie zonder interferentie van radiogolven of draadloze apparatuur.
5 Raak [Zoeken] aan.
Het bericht "Zoeken aan de gang. Even wachten". wordt weergegeven. Als de sensoren zijn gekoppeld, worden de informatie van de sensoren weergegeven
Training
Het apparaat registreertijdens uw training een aantal sensorgegevens en GPS-locatiegegevens. In het apparaat worden de gehele training van begin tot einde "training" genoemd.

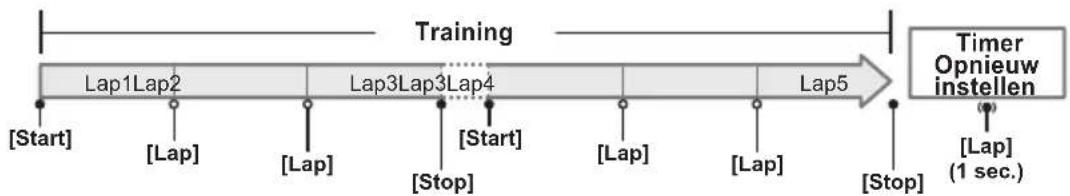

Basisverloop van de training
Optekenen starten/stoppen
1 Druk op de [START/STOP]-toets om registratie te starten.
[Timer gestart] wordt weergegeven.
2 Druk op de [START/STOP]-toets om registratie te stoppen.
[Timer gestopt] wordt weergegeven.
Zolang het apparaat ingeschakeld is(Intk u het opteken op welk ogenblik dan ook starten of stoppen, behalve wanner het apparaat met een pc verbonden is, en gedurende het initialiseren van de instelling.
- Drukijdens registratie op de [TRAJECT]-toets om een traject op te nemen.
Training
NL
Logboekgegevens opslaan
Stel na de rit uw timer opniew in om de logboekgegevens in het ingebouwde flashgeheugen op te slaan.
1 Druk langer dan één seconde op de [TRAJECT]-toets.
De logboekgegevens worden opgeslagen en de timer opnieuw ingesteld.
De logboekgegevens worden opgeslagen in de map ".\Pioneer\ Log".
De logboekgegevens worden pas in het ingebouwde flashgeugen opgeslagen wanner de timer opniew is ingesteld.
Reservekopie van logboekgegevens op pc opslaan
U kunt de logboekgegevens in het ingebouwde flashgeheugen van het apparaat maar uw pc overdragen.
Die overgebrachte geevens können dan worden geanalyseerd met behulp van de webservice Cyclo-Sphere van PioneerTM.
1 Sluit het apparaat met de meegeleverde USB-kabel aan op uw pc.
De pc herkent het apparaat als een apparaat voor massaopslag.
Raadpleeg pagina 87 over het verbinden van het apparatus met uw pc.
2 Selecteer de gegevens die u wilt overdragen en sla deutsche op uw pc op.
De logboekgegevens worden opgeslagen in de map ".\Pioneer\ Log".
U kunt ze op iedere locatie op uw pc opslaan.
De bestandsnaam is de datum en de...,\ tijd waarop de traininglog is gestart.
(bijv., LOG_2013_04_01_08_20.db)
CycloMeter
CycloMeter is de hoofdtopepassing op dit apparaat. De toepassing geeft de ritgegevens wee van uw fieststocht. Wanner u het apparaat inschakelt, worden CycloMeter eerst geactiveerd.
Raadpleeg voor meer informatie over CycloMeter de gebruikershandleiding.
Het scherm weergeven en bediening
Het scherm van de CycloMeter bestaatuit pagina's en gevevensvelden.
Een reeks geevens worden
weergegeven als een geevensveld op de pagina.
① Gegevensvelden
Naam, type, eenheid, etc. van de gegevens weergeven.
U kunt het type gevevensveld en hun lay-out op de pagina's aanpassen. Raadpleeg voor meer informatie de gebruikershandleiding.
Pagina's wijzigen
Veeg het scherm maar rechts of links om de pagina's te wijzigen. Standaard zich en 6 pagina's.

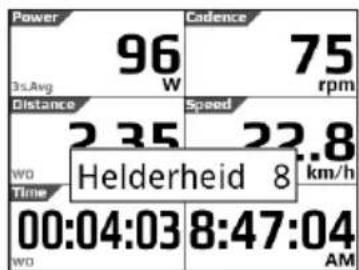

Helderheid wijzigen
Veeg het scherm omhoog of omlaag om de helderheid aan te passen. Er+zijn 10 niveaus beschikbaar.
CycloMeter
Zoomen in gegevensvelden
Raak het gevevensveld aan om in te zoomen. Raak het nogmaals aan of druk op de TERUG)-toets om maar de paginaweergave terug te keren.
Wanneer de markingering [rechts, links boven of onderin het scherm wordt weergegeven,veegt u het scherm in de richting van de markingering om de eenheden en typengegevensvelden te wijzigen.
NL
Buiupeqse
102
Problemen oplossen
Als u problemen hebt met uw apparaat, kurz u de volgende zaken controleren. Raadpleeg de gebruikershandleiding als u het probleem nicht kurz vinden.
Neem contact op met uw leverancier als u het probleem hier nicht kunt vinden.
Schakelt Niet in
| Oorzaak Oplossing | |
| De batterij is Niet geladen. Laad de batterij op. | |
| De temperatuur van het apparaat kan te hoog of te laag+zijn. | Wacht tot de temperatuur van het apparaat binnen het normale werkingsbereik ligt. |
De bedieningstoets of het aanraakschem reageert Niet.
| Oorzaak Oplossing | |
| Er{kunnen meerdere oorzaken zich voor het Niet functioneren. | Drukt tegelijkkortijd op de [START/STOP]-en [TRAJECT]-toets en houd deze langer dan 10 seconden ingedrukt om het apparaat opnieuw in te stellen. Stel na het opnieuw instellen de [Datum en tijd] in. (pageina 96)De logboek- en instellingsgevevens worden nicht verwijderd door het apparaat opnieuw in te stellen.Probeer het apparaat Niet geforceerd te resetten als er geen spreke is van storing. |
Het aanraakpaneel reageert nicht.
| Oorzaak Oplossing | |
| Het aanraakpaneel is nicht gevoelig voor uw invoer. | Het apparaat heeft een minder gevoelig aanraakpaneel. Bij minder gevoelige aanraakpanelen hebt u meer druk nodig dan bij gevoeligere aanraakpanelen. |
| Het aanraakschem is vergrendeld. | Druk op de toets ≡ (MENU) en houd deze ingedrukt om te ontgrendelen. Wanner ontgrendelen worden weergegeven, is het aanraakschem ontgrendeld. |
Problemen oplossen
U weet nicht hoe u het apparaat moet initialiseren.
| Oorzaak Oplossing | |
| - Raak [Systeem]-[ | [nstellingenbeheer]-[Initialiseren] aan in het startschem om het apparaat te initialiseren. Raadpleeg voor meer informatie de gebruikershandleiding. Tijdens de initialisatie worden de ritlogboekgegevens verwijderd. Sla de gegevens op een pc op voordat u initiaiseert. |
| Oorzaak Oplossing | |
| De sensor is nicht gekoppeld. Controleer of de sensor correct is gekoppeld met het apparaat. Als u de pedaalopvolgingssensor SGY-PM900 gebruikt, raadpleeg dan de gebruikershandleiding van de SGY-PM900 en de installmentiehandleiding. | |
| De sensorbatterij is bijna leeg. Vervangde batterij. Raadpleeg voor meer informatie over het verrangen van de batterij de gebruikershandleiding van uw sensor. | |
De bredtegraad en lengtegraad worden nicht weergegeben.
| Oorzaak Oplossing | |
| Ontvangst is slecht in een ruimte of in bergachtige gebieden. Wanner u het apparaat voor de eerste keer gebruikt, kan het een paur minuten duren voordat de breedte- en lengtegraadinformationie worden weergegeven. | Gebruik het apparaat buiten in een open ruimte. Wanner u het apparaat voor de eerste keer gebruikt, kan hetijken dat u even moet wachten. |
6nuneneepne 1suee6e
Overfoutmeldingen
| Bericht Oorzaak Oplossing | ||
| Buitengeminderte Batterij op houden buren het oplaadtemperatuurbereik van 0°C t/m 40°C.U kunst vanwege veiligheidsredenen de batterij Niet opladen buren het oplaadtemperatuurbereik van 0°C t/m 40°C. U kunst het apparaat Niet opladen, zelfs wonneer de buitentemperatuur lager is dan 40°C.Dit komt voor wonneer het apparaat verhuijt raaktijdens het opladen van de batterij. | U heb geprobeerd de batterij op te laden buren het oplaadtemperatuurbereik van 0°C t/m 40°C.U kunst vanwege veiligheidsredenen de batterij Niet opladen buren het oplaadtemperatuurbereik van 0°C t/m 40°C. U kunst het apparaat Niet opladen, zelfs wonneer de buitentemperatuur lager is dan 40°C.Dit kommt voor wonneer het apparaat verhuijt raaktijdens het opladen van de batterij. | Laad de batterij op binnen het oplaadtemperatuurbereik van 0°C t/m 40°C. Als u het apparaat uitschakelt verwijl de batterij worden opgeladen, neemt de temperatuur nicht toe. (pagina 87) |
| Opsiagruimte wordenklein.Overbodige gevevensverwijderen. | Het systemgebied van het apparaat heeft onvoldoende geheugenruimte. | Sla de ritlogboekgevevens op een pc op. Verwijder de gevevens in het ingebouwde flashgeheugen van de pc. (pagina 100) |
| Laadstand batterij is laag. Stroomtoevoeraansluten.Update begint nadat de batterij volledig is opgeladen. | Het apparaat kan alleen worden bijgewerkt als het volledig is opgeladen om update-storingen te voorkomen. | Laad de batterij van het apparaat op.Wanner de batterij vol is, start het apparaat automatisch de update. |
Zorg, onderhoud en opslag
Zorg voordat u het apparaat reinigt dat het isuitgeschakeld.
- Gebruik een in de handel verkrijgbare reinigingsdoek om vuil van de weergave af te vegen.
- Gebruik een droge zachte doek of eenietsvochtige en uitgewrongendoek om het apparaat of de bevestigingssteun schoon te vegen.
- Gebruik geen benzeen, verfverdunner of andere vluchtige chemische stoffen of met chemicalien behandelde doeken. U kurz hierdoor het product beschadenig of de lak kan aflbladeren.
- Als u het apparaat voor langereijd wilt opslaan, maar de batterij leeg en sla het apparaat op een koele, donkere plek op.
Een batterij verwijderen
Verwijder de lithium-ion-batterij op de volgende manier als u het apparaat wilt wegdoen.
Ga voorzichtig te werk bij het verwijderen van de batterij. Probeer nooit het apparaat uit elkaar te halen, behalve wanner u de batterij wilt wegdoen.
- Verwijder de bout van het apparatus.
Gebruik een kruskopschroevendraaier en verwijder de schroeven (6) van dechterkant van het apparatus.
- Verwijder de achechterklep van het apparaat en de kabel van de lithium-ion-batterijuit de houder.
- Verwijder de lithium-ion-batterijuit de achterklep.
Verwijder de tape die de lithium-ion-batterij vastzet om deze te verwijdenen. Wees voorzichtig dat u de lithium-ion-batterij Niet beschadigt.
Technische gegevens
Gewicht: 126 g
Afmetingen: 70mm (B) × 85mm (H) × 21,5mm (D)
Connector: miniUSB
Waterbestendig: Het apparaat heeft een waterbestendigheidsfactor van IPX-6.
Communications methode (sensoren): ANT+ draadloos
Plaatsbepalingssystem (breedtegraad, lengtegraad): GPS
Plaatsbepalingssystem (hoogte): Luchtdruksensor
Weergave: QVGA 320 x 240 pixel, horizontal 2,2 inch buitentype
Aanraakpaneel (minder gevoelige aanraakweergave)
Ingebouwd flashgeheugen: 8 GB (capaciteit van 6 GB beschikkaar voor gebruiker)
Bedrijfstemperatuur: -10 t/m 50°C
Stroomvereiste: DC 5V
Batterijtype: Lithium-ion-batterij
Bedrijfstijd batterij: Circa 12 uur (helderheid 5)
Oplaadtijd: Circa 4 uu (normal charge)
Accessoires:
Bevestigingsbeugel, Bout, USB-kabel, Riem, snelstartgids, garantiekaart, Belangrijke informatatie voor de gebruiker
- De bedrijfstijd van de batterij kan afhankelijk van de bedrijfsomstandigheden afnemen.
- ANT+ is een draadloos persoonlijk netwerkprotocol met zeer lage stroomvereiste en gebruikt de 2,4 GHz freiuentieband.
Voor meer informatatie, zie http://www.thisisant.com/ - De technische gegevens en het ontwerp können zonder kennisgeving worden gewijzigd.
- Sommige afbeeldingen in deze handleiding wijken möglich ikets af van hetgeen u op uw apparaat ziet.
