BEDIENUNGSANLEITUNG SGXCA900 PIONEER

• Einführung Inhalt Einführung Zu diesem Handbuch p. 31
• Funktionen p. 32
• Erste Schritte Lieferumfang/Namen und Funktionen der Komponenten p. 33
• Zubehör p. 33
• Die Komponenten und ihre Funktion p. 33
• Auaden p. 35
• Gerät auaden p. 35
• Ladestand des Akkus prüfen p. 37
• Installation Montage am Fahrrad p. 38
• Gerät montieren p. 38
• Sensoren montieren p. 42
• Grundlegende Bedienung Grundlegende Bedienung p. 43
• Verwendung des Touchscreens p. 43
• Gerät ein-/ausschalten p. 44
• Ersteinrichtung p. 44
• Sensoren koppeln p. 45
• Training p. 47
• Prinzipieller Ablauf eines Trainings p. 47
• Protokollierung starten/stoppen p. 47
• Protokolldaten speichern p. 48
• Protokolldaten auf einem PC sichern p. 48
• CycloMeter p. 49
• Bildschirmanzeige und -bedienung p. 49
• Technische Daten / Support Fehlersuche p. 51
• Fehlermeldungen Pege, Wartung und Aufbewahrung p. 53

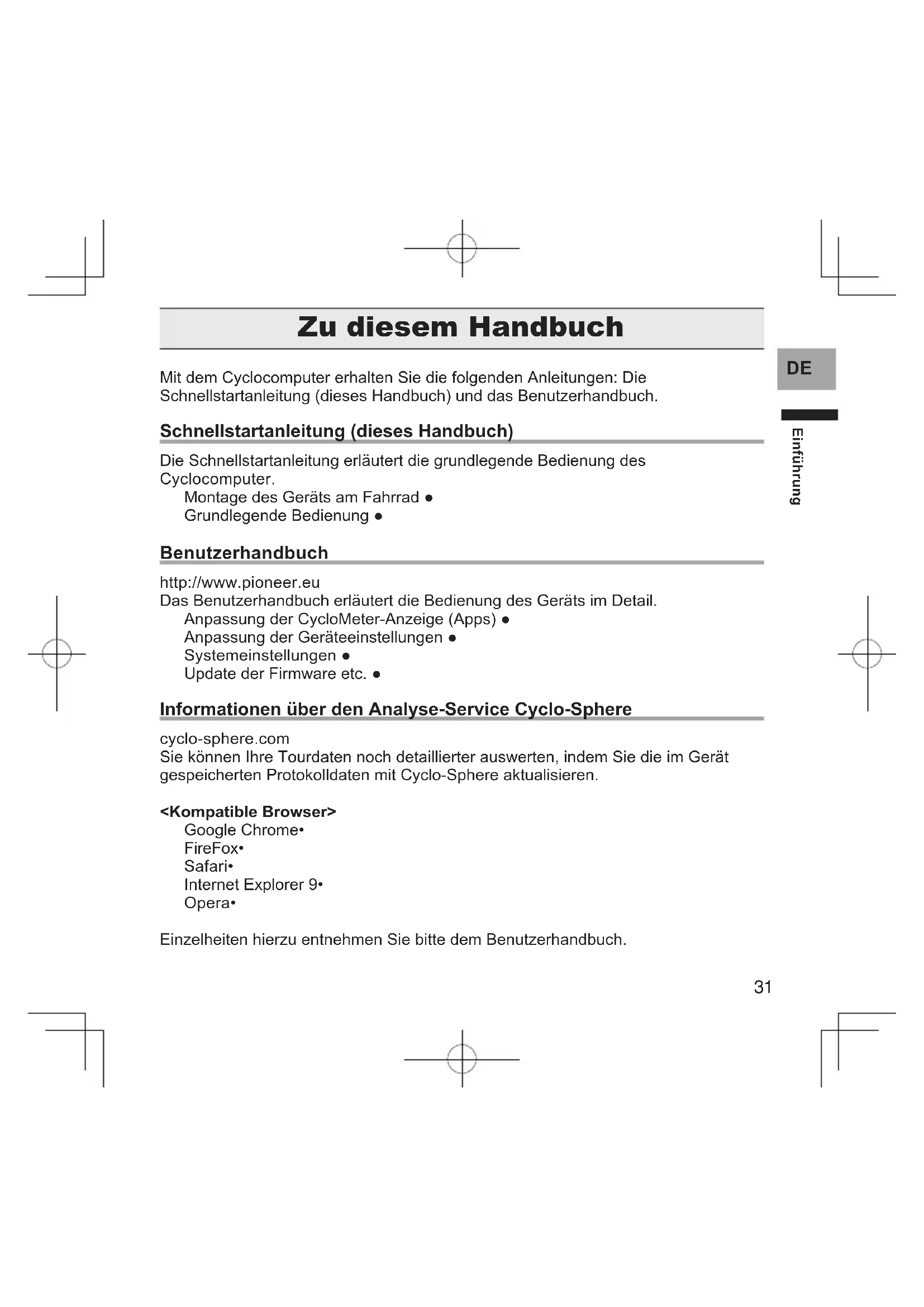

Einführung Zu diesem Handbuch Mit dem Cyclocomputer erhalten Sie die folgenden Anleitungen: Die Schnellstartanleitung (dieses Handbuch) und das Benutzerhandbuch. Schnellstartanleitung (dieses Handbuch) Die Schnellstartanleitung erläutert die grundlegende Bedienung des Cyclocomputer. Montage des Geräts am Fahrrad ● Grundlegende Bedienung ● Benutzerhandbuch http://www.pioneer.eu Das Benutzerhandbuch erläutert die Bedienung des Geräts im Detail. Anpassung der CycloMeter-Anzeige (Apps) ● Anpassung der Geräteeinstellungen ● Systemeinstellungen ● Update der Firmware etc. ● Informationen über den Analyse-Service Cyclo-Sphere cyclo-sphere.com Sie können Ihre Tourdaten noch detaillierter auswerten, indem Sie die im Gerät gespeicherten Protokolldaten mit Cyclo-Sphere aktualisieren. <Kompatible Browser> Google Chrome• FireFox• Safari• Internet Explorer 9• Opera• Einzelheiten hierzu entnehmen Sie bitte dem Benutzerhandbuch.32

Einführung Funktionen Tourdatenanzeige (CycloMeter) CycloMeter zeigt detaillierte Tourdaten wie Geschwindigkeit, Leistung und Trittfrequenz numerisch und in Diagrammen an. Wenn Sie einen der Trittfrequenzsensoren aus der Produktreihe SGY-PM900 verwenden, kann CycloMeter Drehmomentwirkungsgrad und Leistungsvektoren nach Pedaldrehwinkel anzeigen. Sie können die Einheiten, Kategorien und Layouts der CycloMeter-Anzeigen nach Ihren Wünschen anpassen. Protokollfunktion Das Gerät legt zu Ihrer Fahrt ein Protokoll an, das Daten wie die verstrichene Zeit und eine Vielzahl weiterer Sensorinformationen enthält. Auch GPS-Tracks und Positionsdaten werden zur detaillierten Analyse der Trainingsfahrten protokolliert. Die Funktion „Auto-Pause/Fortfahren“ lässt sich durch Programmieren automatisch mit dem Anhalten und Anfahren des Fahrrads synchronisieren. Aktualisierungen Verschiedene Anwendungen sind zukünftig durch Firmware-Aktualisierungen erhältlich. Informationen zu Firmware-Aktualisierungen und zum Hinzufügen weiterer Apps entnehmen Sie bitte der Support-Seite zum SGX-CA900. http://www.pioneer.eu/eur/support/page.html33

Erste Schritte Lieferumfang/Namen und Funktionen der Komponenten Zubehör Dieses Produkt besteht aus den folgenden Komponenten: Hauptgerät• Halter / Schraube 1x• USB-Kabel• Schlaufe• Schnellstartanleitung (dieses • Handbuch) Wichtige Informationen für den • Benutzer Garantiekarte• Die Komponenten und ihre Funktion Vorderansicht Display (Touchscreen) Durch Berühren des Touchscreens können Sie ein Element auswählen oder zwischen den Bildschirmen umschalten. [START/STOP]-Taste Durch Drücken der [START/STOP]-Taste können Sie die Datenprotokollierung starten bzw. stoppen. Halten Sie die [START/STOP]-Taste länger als zwei Sekunden gedrückt, um das Gerät ein- bzw. auszuschalten.34

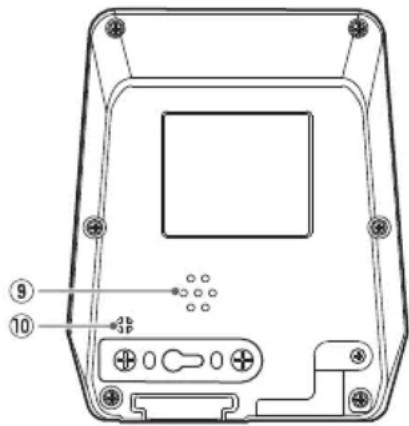

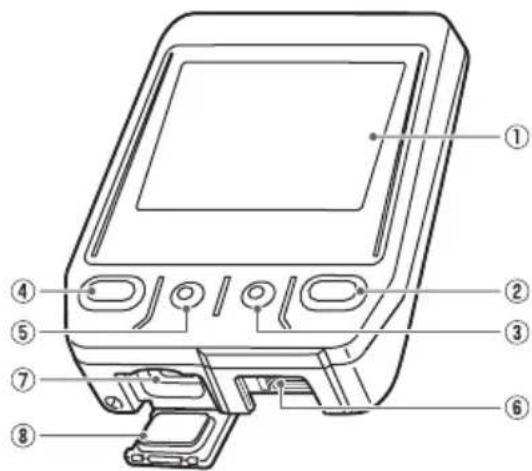

Erste Schritte Lieferumfang/Namen und Funktionen der Komponenten (ZURÜCK)-Taste Durch Drücken der (ZURÜCK)-Taste gelangen Sie wieder zum vorherigen Bildschirm. Wenn Sie die (ZURÜCK)- Taste auf dem Hauptbildschirm der Apps drücken, gelangen Sie zum Startbildschirm des Geräts zurück. [LAP]-Taste Drücken Sie die [LAP]-Taste während der Datenprotokollierung, um eine Runde zu registrieren. Wenn Sie die [LAP]-Taste länger als eine Sekunde gedrückt halten, wird der Timer zurückgesetzt und das Protokoll gespeichert. Einzelheiten hierzu nden Sie auf Seite 47. (MENÜ)-Taste Mit der (MENÜ)-Taste rufen Sie den Menübildschirm auf. Halten Sie die (MENÜ)-Taste länger als eine Sekunde gedrückt, um den Touchscreen zu sperren bzw. zu entsperren. Befestigungsschlitz für Halterung Mit dem Befestigungsschlitz können Sie das Gerät an der am Fahrrad montierten Halterung befestigen. USB-Buchse Die USB-Buchse dient zum Auaden des Geräts sowie zur Übertragung der Daten zum PC. USB-Buchsenabdeckung Achten Sie darauf, dass die USB- Buchsenabdeckung dicht geschlossen ist, während der Akku nicht geladen wird und keine Daten zum PC übertragen werden. Rückansicht Lautsprecher Zur Ausgabe von Hinweis- und Eingabebestätigungstönen. Luftdruckfühler Dieser Sensor darf nicht abgedeckt sein, da andernfalls keine ordnungsgemäße Funktion des Geräts möglich ist.35

Erste Schritte Auaden Im Auslieferungszustand ist das Gerät nicht aufgeladen. Vor der ersten VerwendungmüssenSiedasGerätmitdemmitgeliefertenUSB-Kabelauaden. Gerätauaden

Öffnen Sie die USB- Buchsenabdeckung.

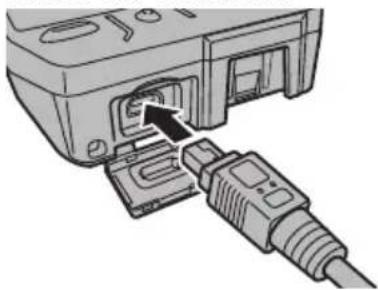

Schließen Sie das mitgelieferte USB-Kabel an die USB-Buchse unten am Gerät an.

Schalten Sie den PC ein und verbinden Sie das USB- Kabel mit einem freien USB- Anschluss am PC. Der Ladevorgang beginnt. Das Gerät schaltet sich aus.• Gerät einschalten• Halten Sie die [START/STOP]-Taste länger als zwei Sekunden gedrückt, um das Gerät für die Verwendung einzuschalten.Halten Sie die [START/STOP]-Taste erneut länger als zwei Sekunden gedrückt, um das Gerät wieder auszuschalten. Bei ausgeschaltetem Gerät ist die Ladezeit kürzer. Ladesymbol : Ladevorgang : Vollständig aufgeladen36

Erste Schritte Auaden Ein vollständiger Ladevorgang • dauert ca. 4 Stunden (normales Laden). Das Gerät beendet den Ladevorgang automatisch, wenn der Akku vollständig aufgeladen ist. 5 Sekunden nach dem Abschalten • des Geräts wird auch das Display abgeschaltet. Berühren Sie den Touchscreen, um den Akkuladestand zu kontrollieren. Aus Sicherheitsgründen lässt • sich das Gerät außerhalb des Temperaturbereichs von 0 °C bis 40 °C nicht auaden. Bei zu hoher Innentemperatur des Geräts ist eventuell keine vollständige Auadung möglich. In diesem Fall schalten Sie das Gerät aus, lassen Sie es abkühlen und laden Sie es anschließend nochmals auf. Verbinden Sie das mitgelieferte • USB-Kabel direkt mit einem USB- Anschluss des PC. Wenn das Gerät über einen USB-Hub angeschlossen wird, kann die vollständige Ladekapazität eventuell nicht erreicht werden. Vergewissern Sie sich, dass der USB-Ausgang des PC 5 V / 500 mA liefern kann. Während einer laufenden • Datenübertragung darf das USB- Kabel nicht abgezogen und der PC nicht heruntergefahren oder in den Ruhemodus versetzt werden, da dadurch die im Gerät gespeicherten Daten beschädigt werden können.

Trennen Sie das USB-Kabel vom USB-Anschluss. Wenn die Datenübertragung abgeschlossen und der Akku vollständig aufgeladen ist, ziehen Sie das USB-Kabel zuerst vom PC, dann vom Gerät ab.

Schließen Sie die USB- Buchsenabdeckung. Damit der Schutz gegen eindringendes Wasser gewährleistet ist, muss die USB-Buchsenabdeckung fest geschlossen sein.37

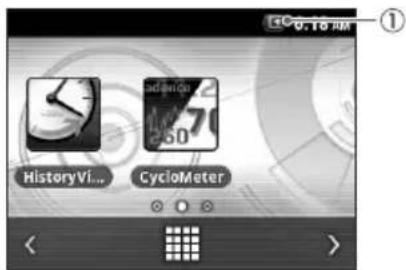

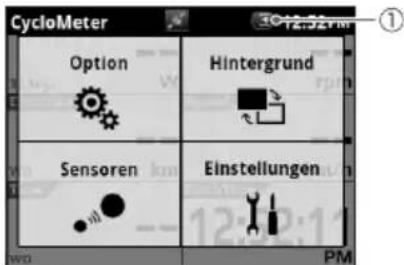

Erste Schritte Auaden Ladestand des Akkus prüfen Sie können den Akkuladestand anhand des Akkusymbols in der Statusleiste des Startbildschirms und des Menübildschirms kontrollieren. Akkusymbol Wenn die Akkuladung zur Neige • geht, erscheint ein Warnbildschirm "Niedriger Akkustand". Wenn das Gerät nicht aufgeladen wird, schaltet es sich automatisch ab. Betriebsdaueranzeige Ein vollständig aufgeladener Akku ermöglicht eine Betriebsdauer von ca. 12 Stunden (Helligkeit 5). Die Betriebsdauer kann • in Abhängigkeit von den Betriebsbedingungen variieren. Wenn die erzielbare Betriebsdauer • ungewöhnlich kurz wird, muss eventuell der Akku ausgetauscht werden. Weitere Informationen hierzu nden Sie auf unserer Website.38

Installation Montage am Fahrrad Montieren Sie den Cyclocomputer an Ihrem Fahrrad.

Vorsicht Vergewissern Sie sich vor der Montage des Cyclocomputer, dass das Fahrrad in einer • sicheren Position xiert ist und nicht umfallen kann. Gerät montieren

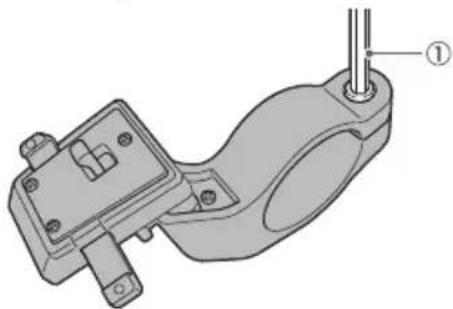

Lösen Sie die Schraube von der Halterung. Drehen Sie mit einem 3-mm-Inbusschlüssel die Schraube aus der Halterung. InbusschlüsselAchten Sie darauf, die entfernte • Schraube nicht zu verlieren.

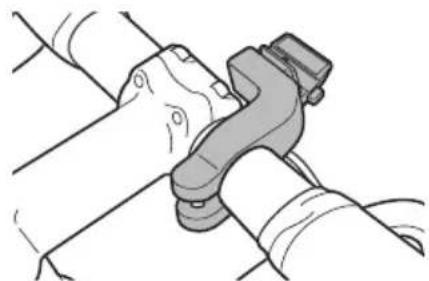

Montieren Sie die Halterung am Lenker des Fahrrads. Achten Sie bei der Montage der • Halterung darauf, sich nicht die Finger einzuklemmen.39

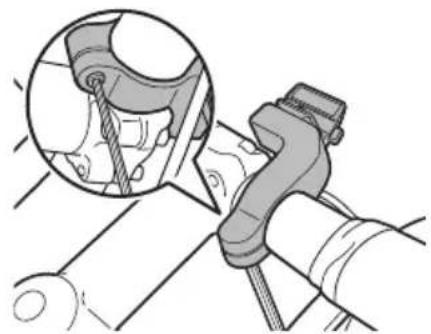

Befestigen Sie die Halterung mit der Schraube. Bringen Sie eine Montagepaste als Schmiermittel an der Schraube auf. Richten Sie die Halterung horizontal auf den Lenkervorbau aus, setzen Sie die Schraube in die Bohrung ein und ziehen Sie sie leicht an.

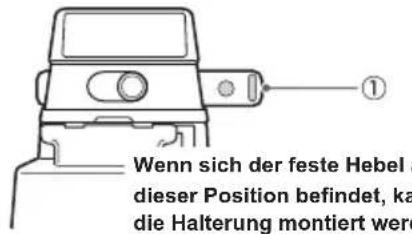

Überprüfen Sie die Position des festen Hebels an der Halterung. Überprüfen Sie den roten Kreis an der rechten Seite des festen Hebels. Wenn dieser nicht sichtbar ist, kann das Gerät nicht befestigt werden. Wenn der rote Kreis verdeckt ist, drücken Sie den festen Hebel nach rechts. Wenn sich der feste Hebel an dieserPositionbendet,kanndie Halterung montiert werden. Fester Hebel

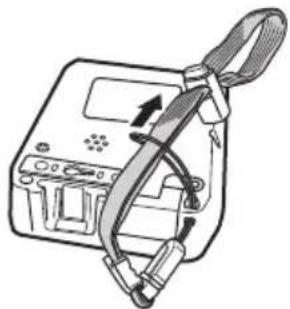

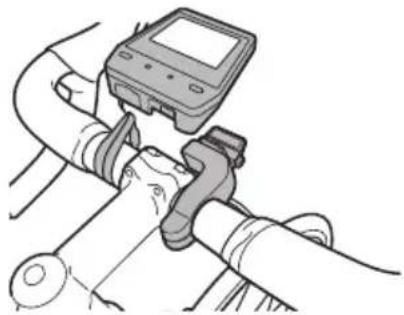

Befestigen Sie die Schlaufe am Gerät. Führen Sie die Schlaufe durch die vorgesehenen Öffnungen im Gerät.40

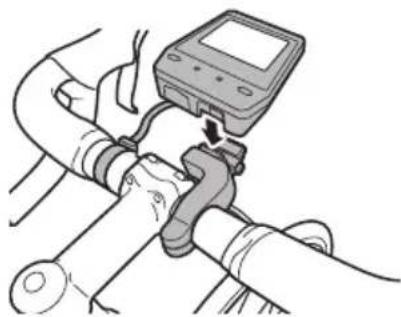

Befestigen Sie das Gerät an der Halterung. Befestigen Sie die Schlaufe am Lenker. Richten Sie die Spitze der Halterung auf den Halterungsschlitz am Gerät aus und drücken Sie das Gerät nach unten, bis es einrastet.

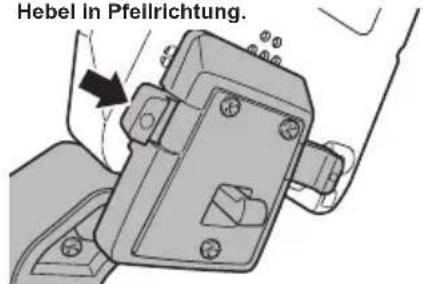

Drücken Sie den festen Hebel nach links. Drücken Sie den festen Hebel soweit, bis der rote Kreis an der rechten Seite verdeckt wird. Drücken Sie den festen Hebel in Pfeilrichtung. Bevor Sie das Fahrrad mit dem • Gerät verwenden, überprüfen Sie unbedingt, dass der rote Kreis des festen Hebels verdeckt ist.41

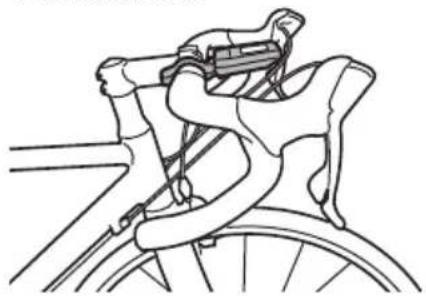

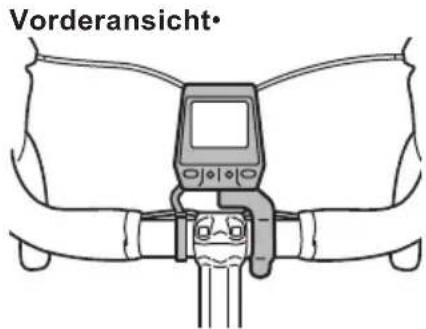

Justieren Sie den Montagewinkel des Geräts und xierenSiedieHalterung. Wenn das Gerät noch nicht mittig auf den Lenker oder horizontal auf den Vorbau ausgerichtet ist, lockern Sie die Schraube und korrigieren Sie die Ausrichtung. Nach dem Justieren des Montagewinkels ziehen Sie die Befestigungsschraube der Halterung fest. Verwenden Sie einen Drehmomentschlüssel o. Ä., der beim Festziehen der Schrauben das Drehmoment messen kann. Anzugsdrehmoment: 1,2 N·m• Vorderansicht• Seitenansicht•42

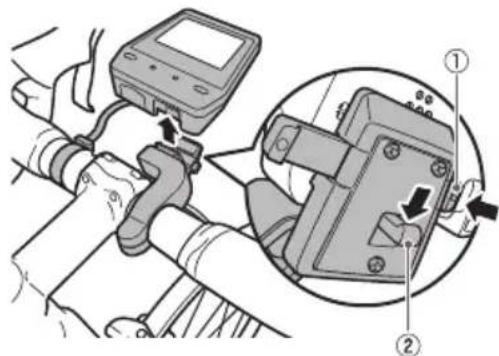

Installation Montage am Fahrrad Gerät abnehmen Um das Gerät von der Lenkerhalterung abzunehmen, drücken Sie den festen Hebel nach rechts. Neben dem Gerät wird ein roter Kreis sichtbar, wenn das Gerät entsperrt ist. Ziehen Sie den Entriegelungshebel an der Halterung nach hinten und heben Sie das Gerät ab. Fester Hebel Entriegelungshebel Sensoren montieren Dieses Gerät ist zu am Fahrrad montierten ANT+™-Sensoren kompatibel. Entsprechende Montagehinweise entnehmen Sie bitte dem Benutzerhandbuch für den jeweiligen ANT+-Sensor. Dieses Produkt ist ANT+™ zertiziert. Besuchen Sie http://www.thisisant. com/directory/ für eine Liste mit den kompatiblen Produkten und Apps.43

Grundlegende Bedienung Grundlegende Bedienung Verwendung des Touchscreens Das Display dieses Geräts ist ein Touchscreen, der direkt mit dem Finger bedient wird. Tippen Ein Element auf dem Bildschirm schnell berühren, um es auszuwählen oder zu bestätigen. Wischen Den Finger in senkrechter oder waagerechter Richtung über den Bildschirm bewegen. Diese Geste wird verwendet, um zwischen mehreren Bildschirmen zu wechseln und um zu blättern. Berühren und halten Ein Element auf dem Bildschirm berühren und gedrückt halten. Diese Geste wird verwendet, um Pop-up- Menüs zu öffnen. Ziehen Um ein Element auf dem Bildschirm zu verschieben, berühren Sie es einfach mit dem Finger und bewegen Sie es an die neue Position. Hinweise zur Verwendung des Touchscreens Verwenden Sie zur Bedienung • des Touchscreens keine harten oder spitzen Gegenstände, die ihn beschädigen könnten. Verwenden Sie keine im Handel • angebotenen Schutzfolien oder -beschichtungen, da diese die Funktion beeinträchtigen könnten, sodass das Gerät nicht ordnungsgemäß arbeitet. Sie können den Touchscreen • auch mit Handschuhen bedienen. Wenden Sie etwas mehr Druck auf als gewöhnlich.44

Grundlegende BedienungGrundlegende Bedienung Gerät ein-/ausschalten Gerät einschalten

Halten Sie die [START/STOP]- Taste mindestens zwei Sekunden gedrückt. Eine Startmeldung wird angezeigt; anschließend startet CycloMeter. Beim ersten Einschalten • erscheint automatisch der Einrichtungsbildschirm. Gerät ausschalten

Halten Sie die [START/STOP]- Taste mindestens zwei Sekunden gedrückt. Ein Abschalthinweis wird angezeigt, und das Gerät schaltet sich aus. Ersteinrichtung Beim ersten Einschalten des Geräts wird der Ersteinrichtungsbildschirm angezeigt. Sie können die Einstellungen • jederzeit ändern.

Tippen Sie auf [Language] und wählen Sie eine Sprache. Ziehen Sie den Bildschirm, um durch die Sprachen zu blättern, und und tippen Sie auf die Sprache, die für die Anzeige verwendet werden soll. Die folgenden Schritte beschreiben das Vorgehen zur Auswahl von [Deutsch].45

Grundlegende BedienungGrundlegende Bedienung

Tippen Sie auf [Datum & Uhrzeit] und stellen Sie das Datum und die Uhrzeit ein. Wenn Sie alle gewünschten Einstellungen vorgenommen haben, berühren Sie die (ZURÜCK)-Taste.Zeitzone auswählenWählen Sie eine Zeitzone aus. Datum festlegenGeben Sie das Datum ein.Uhrzeit festlegenGeben Sie die Uhrzeit ein.24-Stunden-FormatMarkieren Sie das Kästchen, um die Uhrzeit im 24-Stunden-Format anzeigen zu lassen.Datums-formatWählen Sie das Datumsformat.

Tippen Sie auf [Schließen]. Die Ersteinrichtung ist abgeschlossen, und CycloMeter startet. Sensoren koppeln Koppeln Sie den Pedalsensor SGY- PM900 oder beliebige andere ANT+- Sensoren mit dem Gerät.

Vor dem Koppeln der Sensoren Vergewissern Sie sich, dass die • Sensoren, die Sie koppeln möchten, aktiviert sind.Wenn mehrere Sensoren aktiviert • sind, bringen Sie das Gerät in die Nähe des betreffenden Sensors oder geben Sie die Nummer des zu koppelnden Geräts an.Bitte informieren Sie sich im Benutzerhandbuch, wie die Gerätenummer angegeben wird.Wenn Sie den separat erhältlichen • Geschwindigkeitssensor verwenden und das Rad einen abweichenden Umfang hat, müssen Sie den Radumfang einstellen. Der Radumfang ist standardmäßig auf 2096 mm voreingestellt. Einzelheiten entnehmen Sie bitte dem Benutzerhandbuch.46

Grundlegende Bedienung Grundlegende Bedienung

Überprüfen Sie die Daten der einzelnen Sensoren. Vergewissern Sie sich, dass im Bereich [Fehlerrate] „OK“ angezeigt wird. Wenn im Bereich [Fehlerrate] • „NG“ erscheint, werden die Sensordaten aufgrund eines Kommunikationsfehlers nicht korrekt empfangen. Vergewissern Sie sich, dass der Sensor aktiviert ist, positionieren Sie das Gerät näher am Sensor und wiederholen Sie den Kopplungsversuch. Eventuell wird die Kopplung mit • dem Sensor durch Störeinüsse im 2,4-GHz-Frequenzband verhindert. Wenn „NG“ erscheint, obwohl Sie das Gerät näher an den Sensor gebracht und mit ihm gekoppelt haben, wiederholen Sie den Versuch an einer anderen Stelle, an der keine Störungen durch Mikrowellen, Funkwellen oder drahtlose Geräte auftreten.

Montieren Sie die Sensoren am Fahrrad. Informationen zur Montage der Sensoren entnehmen Sie bitte dem Benutzerhandbuch zu dem jeweiligen Sensor.

Drücken Sie vom CycloMeter- Hauptbildschirm aus die (MENÜ)-Taste.

Tippen Sie auf [Sensoren] - [Neuanschluss].

Geben Sie die Daten für Ihre Sensoren ein. Tippen Sie auf [Gerätetyp], um den Typ der jeweils zu koppelnden Sensoren auszuwählen. Kompatible Sensortypen: Geschwindigkeitssensor• Trittfrequenzsensor• Geschwindigkeits- und • Trittfrequenzsensor Herzfrequenzmonitor• Leistungsmesser• Pedaltrittmonitor L• Pedaltrittmonitor R•

Tippen Sie auf [Suche]. Die Meldung "Wird gesucht Bitte warten." wird angezeigt. Wenn die Sensoren gekoppelt sind, werden die jeweiligen Sensordaten angezeigt

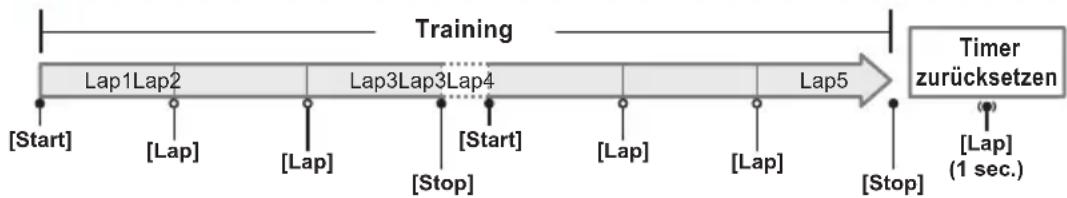

Grundlegende Bedienung Training Dieses Gerät ist dafür vorgesehen, während Ihres Trainings verschiedene Sensordaten sowie Ihre GPS-Position zu protokollieren. Bei diesem Gerät wird der Zeitraum vom Anfang bis zum Ende einer Trainingsfahrt als „ Training“ bezeichnet. Prinzipieller Ablauf eines Trainings [Start]Lap1 Lap2Lap3 Lap3 Lap4 Lap5 [Lap][Lap][Stop][Start][Lap][Lap][Stop][Lap](1 sec.) TrainingTimerzurücksetzen Protokollierung starten/stoppen

Drücken Sie die [START/STOP]-Taste, um die Datenprotokollierung zu starten. [Timer gestartet] wird angezeigt.

Drücken Sie die [START/STOP]-Taste erneut, um die Datenprotokollierung zu stoppen. [Timer gestoppt] wird angezeigt. Sie können die Protokollierung bei eingeschaltetem Gerät jederzeit starten oder • stoppen, außer wenn das Gerät mit einem PC verbunden ist oder während der Initialisierung der Einstellungen. Wenn Sie während der Protokollierung die [LAP]-Taste drücken, wird eine Runde • registriert.48

Grundlegende Bedienung Training Protokolldaten speichern Setzen Sie nach dem Ende Ihrer Trainingsfahrt den Timer zurück, um die protokollierten Daten in dem eingebauten Flash-Speicher zu sichern.

Halten Sie die [LAP]-Taste länger als eine Sekunde gedrückt. Die Protokolldaten werden gespeichert, und der Timer wird zurückgesetzt. Die Protokolldaten werden im Ordner „..\Pioneer\ Log“ gespeichert. Die Protokolldaten werden erst dann • im eingebauten Flash-Speicher gespeichert, wenn Sie den Timer zurücksetzen. Protokolldaten auf einem PC sichern Sie können die Protokolldaten vom eingebauten Flash-Speicher des Geräts auf Ihren PC übertragen. Die übertragenen Daten können mit dem Webdienst Pioneer™ Cyclo-Sphere analysiert werden.

Verbinden Sie das Gerät über das mitgelieferte USB-Kabel mit Ihrem PC. Der PC erkennt das Gerät als Massenspeichergerät. Hinweise zum Anschluss des Geräts • an einen PC nden Sie auf Seite 35.

Wählen Sie die zu übertragenden Daten aus und speichern Sie sie in einem beliebigen Ordner auf dem PC. Die Protokolldaten sind im Ordner „..\ Pioneer\ Log“ gespeichert. Sie können Sie in einem beliebigen Ordner auf dem PC speichern. Der Dateiname enthält das Datum und die Uhrzeit, an der das Trainingsprotokoll gestartet wurde (z. B. LOG_2013_04_01_08_20.db).49

Grundlegende Bedienung CycloMeter CycloMeter ist die zentrale Anwendung (App) dieses Geräts, die den Zugriff auf die Fahrtdaten Ihrer Touren ermöglicht. Beim Einschalten des Geräts wird zuerst CycloMeter aktiviert. Einzelheiten zu CycloMeter entnehmen Sie bitte dem Benutzerhandbuch. Bildschirmanzeige und -bedienung Der CycloMeter-Bildschirm besteht aus mehreren Seiten und Datenfeldern. Zahlreiche Daten werden jeweils in Form von Datenfeldern auf den einzelnen Seiten dargestellt. Datenfelder Angezeigt wird die Bezeichnung der jeweiligen Daten, ihr Typ, die Einheit usw. Sie können den Typ der einzelnen • Datenfelder und ihre Anordnung auf den verschiedenen Seiten anpassen. Weitere Einzelheiten entnehmen Sie bitte dem Benutzerhandbuch. Seiten wechseln Wischen Sie nach rechts oder links über den Bildschirm, um zwischen den Seiten zu wechseln. Standardmäßig sind 6 Seiten vorhanden. Helligkeit ändern Wischen Sie nach oben oder unten über den Bildschirm, um die Helligkeit anzupassen. Die Einstellung ist in 10 Stufen möglich.50

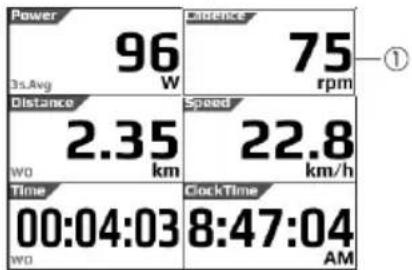

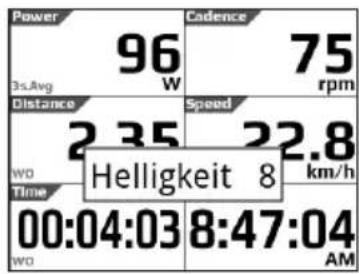

Grundlegende Bedienung CycloMeter Datenfelder heranzoomen Tippen Sie auf ein Datenfeld, um es heranzuzoomen. Wenn Sie es erneut antippen oder die (ZURÜCK)-Taste drücken, kehren Sie zur Seitenanzeige zurück. Wenn das Pfeilsymbol [• ] am rechten, linken, oberen oder unteren Bildschirmrand angezeigt wird, können Sie in Pfeilrichtung über den Bildschirm wischen, um die Einheiten und Typen der Datenfelder zu ändern.51

Technische Daten / Support Fehlersuche Falls bei der Verwendung des Geräts Probleme auftreten, überprüfen Sie zunächst die folgenden Punkte. Wenn das betreffende Problem hier nicht aufgeführt ist, sehen Sie bitte im Benutzerhandbuch nach. FallsSieauchdortkeineLösungndenkönnen,wendenSiesichbittean den Händler. Gerät lässt sich nicht einschalten ■ Ursache Lösung Der Akku ist nicht geladen. Laden Sie den Akku auf. Die Gerätetemperatur ist möglicherweise zu hoch oder zu niedrig. Warten Sie, bis sich das Gerät innerhalb des Betriebstemperaturbereichs bendet. Die Tasten oder der Touchscreen reagieren nicht. ■ Ursache Lösung Wenn das Gerät keine Funktion zeigt, kann dies zahlreiche Ursachen haben. Halten Sie die Tasten [START/STOP] und [LAP] gleichzeitig länger als 10 Sekunden gedrückt, um eine Rücksetzung des Geräts zu erzwingen. Stellen Sie nach der Zwangsrücksetzung [Datum & Uhrzeit] ein. (Seite 44) Die Protokolldaten und Einstellungen werden durch die Zwangsrücksetzung nicht gelöscht. Wenn das Gerät keine Fehlfunktionen aufweist, erzwingen Sie seine Rücksetzung nicht. Der Touchscreen reagiert nicht. ■ Ursache Lösung Der Touchscreen kann Ihre Eingabe nicht erkennen. Das Gerät besitzt einen resistiven Touchscreen. Resistive Touchscreens erfordern einen etwas höheren Betätigungsdruck als kapazitive Touchscreens. Der Touchscreen ist gesperrt. Drücken und halten Sie die (MENÜ)-Taste gedrückt, um den Touchscreen zu entsperren. Wenn „Sperre aufgehoben“ angezeigt wird, ist der Touchscreen entsperrt.52

Technische Daten / Support Fehlersuche Sie möchten die Initialisierung durchführen. ■ Ursache Lösung - Tippen Sie vom Startbildschirm aus auf [System]- [Einstellungsmanager]-[Initialisierung], um die Initialisierung vorzunehmen. Einzelheiten entnehmen Sie bitte dem Benutzerhandbuch. Durch die Initialisierung werden die Fahrtprotokolldaten gelöscht. Speichern Sie die Daten vor der Initialisierung auf einem PC. Es werden keine Sensordaten angezeigt. ■ Ursache Lösung Der Sensor ist nicht gekoppelt. Vergewissern Sie sich, dass der Sensor ordnungsgemäß mit dem Gerät gekoppelt ist. Wenn Sie den Pedalsensor SGY- PM900 einsetzen, lesen Sie bitte das Benutzerhandbuch und die Montageanleitung zum SGY-PM900. Die Sensorbatterie ist sehr schwach. Ersetzen Sie die Sensorbatterie. Hinweise zum Batteriewechsel entnehmen Sie bitte dem Benutzerhandbuch des Sensors. Die Breiten- und Längenkoordinaten werden nicht angezeigt. ■ Ursache Lösung In Innenräumen sowie in Gelände mit umliegenden Bergen ist der Empfang beeinträchtigt. Bei der ersten Verwendung des Geräts kann es mehrere Minuten dauern, bis Breiten- und Längengrad angezeigt werden. Verwenden Sie das Gerät im Freien in offenem Gelände. Bei der ersten Verwendung des Geräts ist eventuell eine Wartezeit erforderlich.53

Technische Daten / Support Fehlersuche Fehlermeldungen Meldung Ursache Lösung Außerhalb des Ladetemperaturbereichs Sie versuchen, den Akku außerhalb des Ladetemperaturbereichs zwischen 0 °C und 40 °C aufzuladen. Aus Sicherheitsgründen ist das Laden des Akkus außerhalb des Ladetemperaturbereichs von 0 °C bis 40 °C nicht möglich. Das Gerät lässt sich nicht auaden, obwohl die Außentemperatur unter 40 °C liegt. Dies liegt daran, dass sich das Gerät während des Akkuladevorgangs erwärmt. Laden Sie den Akku nur innerhalb des Ladetemperaturbereichs von 0 °C bis 40 °C auf. Wenn Sie das Gerät während des Auadens ausschalten, erhöht sich die Temperatur nicht. (Seite 35) Niedrige Speicherkapazität. Bitte unnötige Daten entfernen. Der freie Speicher im Systembereich des Geräts reicht nicht aus. Übertragen Sie die Fahrtprotokolldaten auf einen PC. Löschen Sie vom PC aus die Daten im eingebauten Flash- Speicher. (Seite 48) Niedriger Akkustand. Stromversorgung anschließen. Aktualisierung beginnt nach Abschluss des Ladevorgangs. Eine Aktualisierung des Geräts ist nur im vollständig aufgeladenen Zustand möglich, damit die Aktualisierung nicht wegen mangelnder Akkuladung fehlschlägt. Laden Sie den Geräteakku vollständig auf. Wenn der Ladevorgang abgeschlossen ist, beginnt die Geräteaktualisierung automatisch.54

Technische Daten / Support Vergewissern Sie sich vor dem Reinigen des Geräts, dass es ausgeschaltet ist. Verwenden Sie ein handelsübliches Reinigungstuch, um Verschmutzungen • vom Bildschirm abzuwischen. Verwenden Sie ein weiches, trockenes oder leicht angefeuchtetes Tuch zum • Abwischen des Geräts und der Halterung. Verwenden Sie weder Benzol oder Verdünner noch andere üchtige Chemikalien, • Reiniger oder chemisch behandelte Reinigungstücher: Diese könnten das Produkt beschädigen oder zum Abblättern der Farbbeschichtung führen. Wenn Sie das Gerät längere Zeit nicht verwenden, entladen Sie den Akku und • bewahren Sie das Gerät an einem kühlen, dunklen Ort auf. Akku ausbauen Wenn Sie das Gerät entsorgen, entnehmen Sie zuvor den Lithium-Ionen- Akku, wie nachfolgend beschrieben: Seien Sie beim Entnehmen der Batterie • vorsichtig. Versuchen Sie niemals das Gerät auseinanderzubauen, außer wenn Sie die Batterie entsorgen.

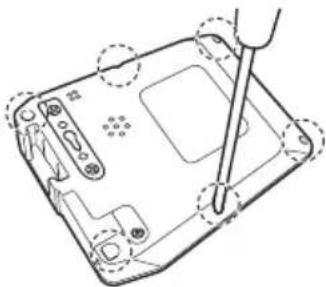

Lösen Sie die Gehäuseschrauben des Geräts. Drehen Sie mit einem Kreuzschlitz-schraubendreher die Schrauben (6) auf der Geräterückseite heraus. Pege, Wartung und Aufbewahrung

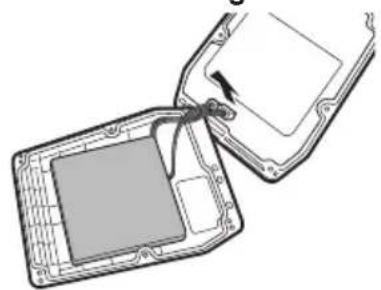

Nehmen Sie den Rückdeckel des Geräts ab und lösen Sie das Kabel des Lithium-Ionen- Akkus vom Träger.

Lösen Sie den Lithium-Ionen- Akku vom Rückdeckel. Entfernen Sie das Befestigungsband des Lithium-Ionen-Akkus und entnehmen Sie den Akku. Achten Sie darauf, den Lithium-Ionen-Akku nicht zu beschädigen.55

Technische Daten / Support Technische Daten Gewicht: 126 g Abmessungen: 70 mm (B) x 85 mm (H) x 21,5 mm (T) Anschluss: miniUSB Schutz gegen Wasser: Dieses Gerät ist gegen starkes Strahlwasser geschützt (IPX6). Kommunikations-verfahren (Sensoren): ANT+ drahtlos Positionsbestimmung (Breite, Länge): GPS Positionsbestimmung (Höhe): Luftdruckfühler Bildschirm: QVGA 320x240 Pixel, 2,2 Zoll horizontal, Outdoor-Ausführung Touchscreen (resistiv) Eingebauter Flash-Speicher: 8 GB (Kapazität für Benutzer: 6 GB) Betriebstemperatur: –10 bis +50 °C Versorgungsspannung: 5 V Gleichspannung Akkutyp: Lithium-Ionen-Akku Akkubetriebsdauer: Ca. 12 Stunden (Helligkeit 5) Ladezeit: Ca. 4 Stunden (normales Laden) Zubehör: Halterung, Schraube, USB-Kabel, Schlaufe, Schnellstartanleitung, Garantiekarte, Wichtige Informationen für den Benutzer Die Akkulaufzeit kann sich in Abhängigkeit von den Betriebsbedingungen • verkürzen. ANT+ ist ein drahtloses Netzwerkprotokoll im 2,4-GHz-Frequenzband mit sehr • niedrigem Energiebedarf. Besuchen Sie für weitere Informationen http://www.thisisant.com/ Technische Daten und Bauart können ohne Ankündigung geändert werden.• Die Abbildungen in diesem Handbuch können vom tatsächlichen Gerät • abweichen.56
