GEBRUIKSAANWIJZING SGYLT80 PIONEER

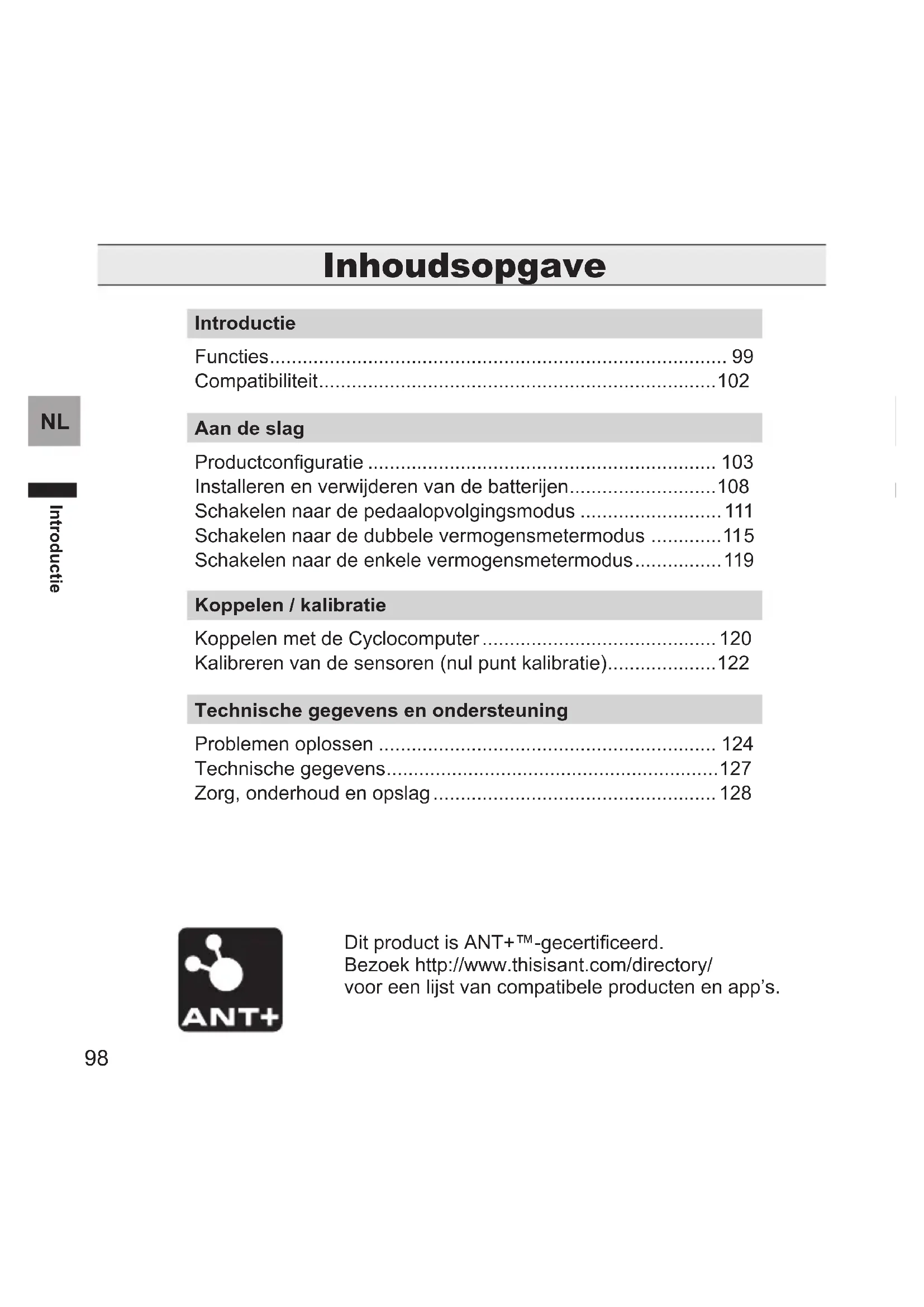

Compatibiliteit....102

Aan de slag

Productconfiguratie 103

Installeren en verwijderen van de batterijen....108

Schakelen naar de pedaalopvolgingsmodus 111

Schakelen naar de dubbele vermogensmetermodus ....115

Schakelen naar de enkele vermogensmetermodus....119

Koppelen / kalibratie

Koppelen met de Cyclocomputer 120

Kalibreren van de sensoren (nul punt kalibratie)....122

Technische gegevens en ondersteuning

Problemen oplossen 124

Zorg, onderhoud en opslag 128

Dit product is ANT+™-gecertificeerd.

Bezoek http://www.thisisant.com/directory/

voor een lijst van compatibele producten en app's.

Functions

Dit product is een sensorsysteem dat het fietsen in real-time analyseert. Het berekent de richting en de kracht die u uitoefent op de pedalen en berekent daarbij de efficiëntie van het fietsen.

Beschrijving van componenten

- Spanningsmeterunit:

detecteert de spanning op de kruk en berekent de richting en de kracht die u uitoefent op de kruk.

- Magneet:

gebruikt om de draaihoek te detecteren.

- Zenders:

zenden informatie van de spanningsmeterunit en de magneet naar de Cyclocomputer.

Productmodus

- Als u SGX-CA500 gebruikt, moet de firmwareversie 20150501.02.43 of hoger zijn.

- Pedaalopvolgingsmodus:

Indien gekoppeld met de Cyclocomputer SGX-CA500, kunnen de efficiëntie van het fietsen, het ritme en andere dergelijke eigenschappen worden gemeten. U kunt maximaal gebruik maken van de functies van dit product.

• Dubbele vermogensmetermodus:

Sensoren links en rechts zijn vereist. De werkelijke vermogenswaarden van de sensoren links en rechts kunnen worden samengeteld en weergegeven en het ritme kan worden gemeten. Kan worden gebruikt met SGX-CA500 of met een Cyclocomputer die ANT+ van een andere fabrikant ondersteunt.

- Enkele vermogensmetermodus:

De vermogenswaarde van de sensoren links en rechts kan worden verdubbeld en snel worden weergegeven. Ook het ritme kan kan worden gemeten. Kan worden gebruikt met SGX-CA500 of met een Cyclocomputer die ANT+ van een andere fabrikant ondersteunt.

Schakelmodi

- Als u SGX-CA500 gebruikt, moet de firmwareversie 20150501.02.43 of hoger zijn.

- Pedaalopvolgingsmodus (Pagina 111)

Kan worden geschakeld met SGX-CA500. Kan niet worden geschakeld met cyclocomputers van andere fabrikanten. Wanneer de modus is geschakeld naar de pedaalmodus, lichten de LED's op de sensoren groen op gedurende 10 seconden.

Huidige modus	Methode 1(Drukschakelaarrechtersensor)	Methode 2(SGX-CA500)	LEDverlichtingsmethode
Dubbelevermogensmeter	Kan niet worden geschakeld	○	De LED’s lichtengroen op gedurende 10seconden.
Enkelevermogensmeter	Kan niet worden geschakeld	○

• Dubbele vermogensmetermodus (Pagina 115)

De modus kan worden geschakeld op SGX-CA500 of via de drukschakelaar van de rechtersensor. Bij gebruik met een cyclocomputer van een andere fabrikant, schakelt u met methode 1. Wanneer de modus is geschakeld naar de vermogensmetermodus, lichten de LED's oranje op gedurende 10 seconden.

Huidige modus	Methode 1(Drukschakelaarrechtersensor)	Methode 2(SGX-CA500)	LEDverlichtingsmethode
Pedaalopvolging Kan niet worden geschakeld		○	De LED's lichtenoranje op gedurende 10seconden.
Enkelevermogensmeter	○	○

- Enkele vermogensmetermodus (Pagina 119)

SGX-CA500 is vereist om te schakelen van de pedaalopvolgingsmodus. Kan niet worden geschakeld met cyclocomputers van andere fabrikanten. Om te schakelen van de dubbele vermogensmetermodus, gebruikt u SGX-CA500 of drukt u op de drukschakelaar van de rechtersensor. Wanneer de modus is geschakeld, lichten de LED's op de sensoren oranje op gedurende 10 seconden.

Huidige modus	Methode 1(Drukschakelaarrechtersensor)	Methode 2(SGX-CA500)	LEDverlichtingsmethode
Pedaalopvolging Kan niet worden geschakeld		○	De LED's knipperengedurende 10seconden oranje op
Dubbelevermogensmeter	○	○

Handleidingen

De handleidingen van het product bestaan uit deze gebruikershandleiding, ondersteuningspagina's en belangrijke informatie voor de gebruiker.

- Gebruikershandleiding (dit document)

Legt uit hoe de modi van het product moeten worden geschakeld, hoe het product moet worden gekoppeld met de Cyclocomputer en hoe de sensoren moeten worden gekalibreerd.

http://pioneer-cyclesports.com/nl/support/products/ Bevat uitleg over de procedures. Ook het losmaken van het product (voor dealers) is beschreven in de referenties.

- Belangrijke informatie voor de gebruiker

Belangrijke informatie voor de gebruiker biedt gedetailleerde informatie met betrekking tot veiligheid.

Compatibiliteit

Krukset

Dit product ondersteunt de volgende kruksets.

Krukset Opmerkingen
SHIMANO FC-9000	Ondersteunt kruklengtes van 165 / 167,5 / 170 / 172,5 / 175 / 177,5 / 180 mm en kruksets van 50-34T / 52-36T / 52-38T / 53-39T / 54-42T / 55-42T.*
SHIMANO FC-6800	Ondersteunt kruklengtes van 165 / 170 / 172,5 / 175 mm en kruksets van 50-34T / 52-36T / 53-39T.*

* Deze handleiding geeft uitleg over de krukset met een lengte van 170 mm met voorbeelden.

- Wanneer u het kettingwiel vervangt, moet u ervoor zorgen dat u de koppelingskabel niet loskoppelt van de pedaalopvolgingssensor aan de rechterzijde. Bekijk eerst de video over het verwijderen van het kettingwiel bekijken over http://pioneer-cyclesports.com/nl/support/products/ om de procedure te bevestigen.

Er zijn speciale vaardigheden en gereedschappen nodig voor de installatie en kalibratie van het product. Vraag de winkel waar u het product hebt aangeschaft om de installatie en kalibratie uit te voeren.

Omdat het product aan de krukset is bevestigd met kleefband, kan het niet worden verwijderd zonder de sensor te vernietigen.

Productconfiguratie

SGY-PM910H2

Dit product bevat de volgende onderdelen.

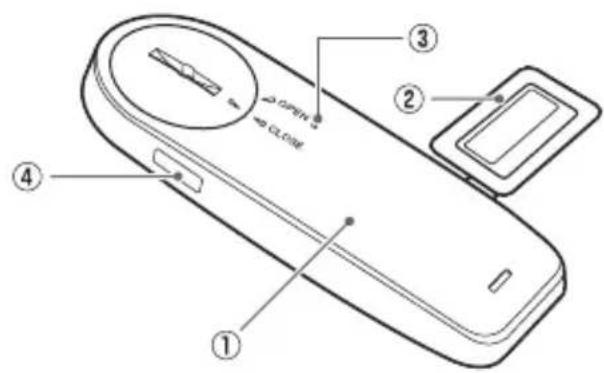

Pedaalopvolgingssensor (linkerkant)

Onderdeel pedaalopvolgingssensor (linkerkant)

① Linkerzender
② Spanningsmeterunit
③ LED
④ Apparaatnummer

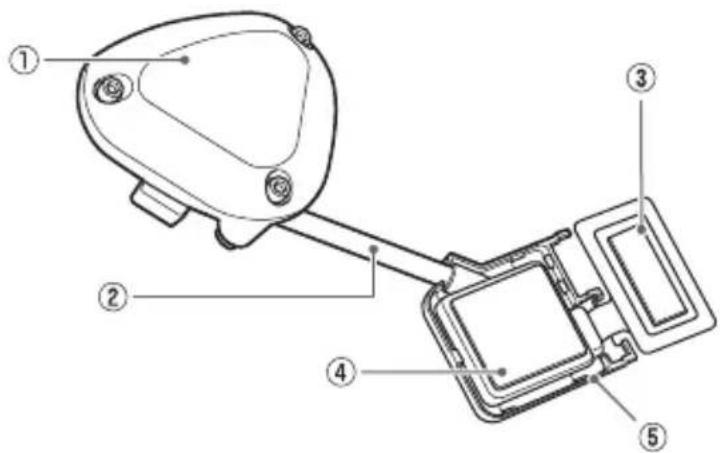

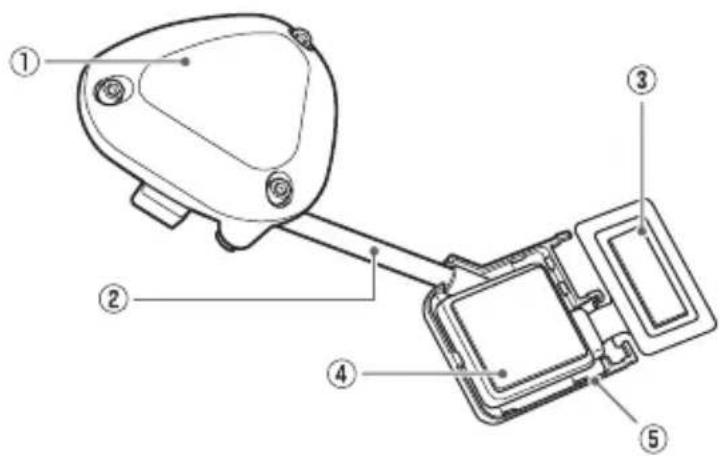

Pedaalopvolgingssensor (rechterkant)

Onderdeel pedaalopvolgingssensor (rechterkant)

① Rechterzender
② Koppelingskabe
③ Spanningsmeterunit
④ Koppelingsdoos
⑤ Apparaatnummer (beschreven op de achterkant)

Klep van de spanningsmeterunit x 1 voor ieder type

Voor FC-6800 Adaptervoet

Magneet

Patch-type x 2 Arm-type (rechterzijde) Arm-type (linkerzijde)

Overige

• Gebruikershandleiding (dit document)
• Garantiekaart
• Batterijen (CR2032) x 2 (voorgeïnstalleerd in de sensoren)
  • Zenderklep rechts (metaalgrijs)
• Zeskantschroeven (M2.6 x 8 mm) x 3 (voor de rechterzender x 3)
• Zeskantschroeven (M2.6 x 5 mm) x 3 (reserve voor de klep van de rechterzender x 3)
• Kabelbinders x 10 (voor de linkermagneet x 2, voor de rechtermagneet x 2, reserve x 6)
  • Kussens voor de installatie van de magneet van het arm-type x 2
• Patchtype magneetvoet × 2
• Tape voor het installeren van de kettingwieladapter
• Tape voor het installeren van de FC-6800-adaptervoet

SGY-PM910HL

Dit product bevat de volgende onderdelen.

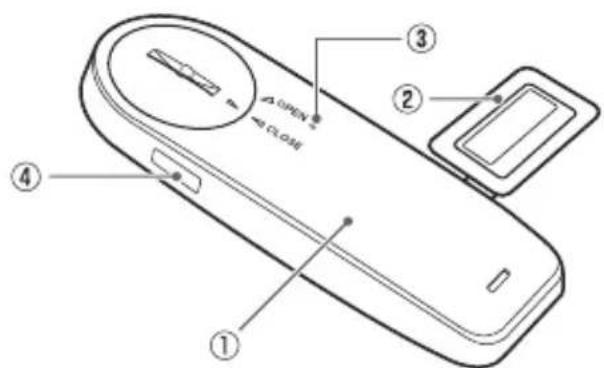

Pedaalopvolgingssensor (linkerkant)

Onderdeel pedaalopvolgingssensor (linkerkant)

① Linkerzender
② Spanningsmeterunit
③ LED
④ Apparaatnummer

Magneet

• Gebruikershandleiding (dit document)
• Garantiekaart
• Batterijen (CR2032) (voorgeïnstalleerd in de sensor)
• Kabelbinders x 4 (voor de linkermagneet x 2, reserve x 2)
• Kussens voor de installatie van de magneet van het arm-type
• Patchtype magneetvoet

SGY-PM910HR

Dit product bevat de volgende onderdelen.

Pedaalopvolgingssensor (rechterkant)

Onderdeel pedaalopvolgingssensor (rechterkant)

① Rechterzender
② Koppelingskabe
③ Spanningsmeterunit
④ Koppelingsdoos
⑤ Apparaatnummer (beschreven op de achterkant)

Klep van de spanningsmeterunit x 1 voor ieder type

Voor FC-6800
Adaptervoet

Magneet

Patch-type Arm-type (rechterzijde)

Overige

• Gebruikershandleiding (dit document)
• Garantiekaart
• Batterijen (CR2032) (voorgeinstalleerd in de sensor)
  • Zenderklep rechts (metaalgrijs)
• Zeskantschroeven (M2.6 x 8 mm) x 3 (voor de rechterzender x 3)
• Zeskantschroeven (M2.6 x 5 mm) x 3 (reserve voor de klep van de rechterzender x 3)
• Kabelbinders x 4 (voor de rechtermagneet x 2, reserve x 2)
• Kussens voor de installatie van de magneet van het arm-type
• Patchtype magneetvoet
• Tape voor het installeren van de kettingwieladapter
• Tape voor het installeren van de FC-6800-adaptervoet

Installeren en verwijderen van de batterijen

De batterijen zijn vooraf geïnstalleerd in dit product. Als de batterijen bijna leeg zijn (zie Pagina 124 voor uitleg over hoe u dit kunt controleren), vervangt u ze door nieuwe met de volgende procedure.

- De batterijen van de sensoren links en rechts tegelijk vervangen.

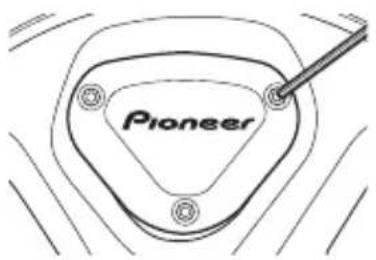

1. Verwijder de klep.

• Zorg dat u de batterij niet laat vallen of kwijtraakt wanneer u de klep verwijdert.
• Rechterzender (schroeven: 3 x) Gebruik een inbussleutel (2 mm) om de schroef los te draaien en verwijder de klep.

Pioneer

• Zorg dat u de verwijderde schroef niet kwijtraakt.
• Zorg dat u de waterdichte verpakking niet verliest.

- Linkerzender

Draai de klep linksom zodat de driehoekvormige pijl naar [OPEN] wijst en verwijder hem.

350×12.4 0.92×10^6

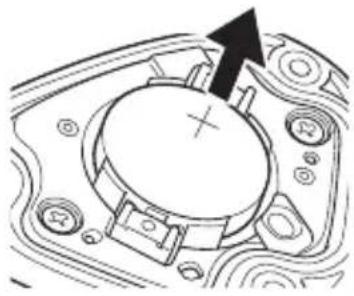

2. Verwijder de oude batterij.

- Rechterzender

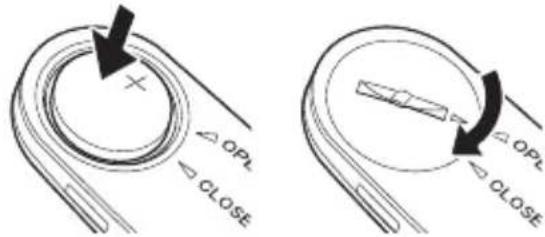

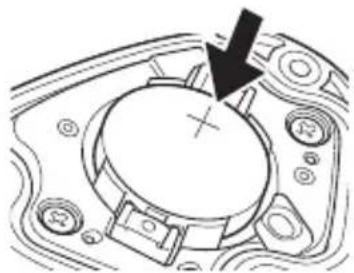

3. Installeer de nieuwe batterij (CR2032).

- Rechterzender

Nadat u de batterij hebt geïnstalleerd, plaats de klep terwijl de driehoekvormige pijl naar [OPEN] wijst, en draai hem met een muntstuk in de stand [CLOSE].

• Zorg dat u de batterij niet laat vallen of kwijtraakt bij het installeren.
• Zorg dat u de waterdichte verpakking niet verliest.
• Gebruik alleen CR2032-batterijen. Dit kan defecten veroorzaken.
• De klep stevig aanbrengen om de waterdichtheid te verzekeren.
• Gebruik een droog wattenstaafje om de batterijterminal in de zender schoon te vegen en zorg ervoor dat u de terminal niet vervormt. Reinig de terminal regelmatig om zeker te zijn van een stabiele werking van de zender.

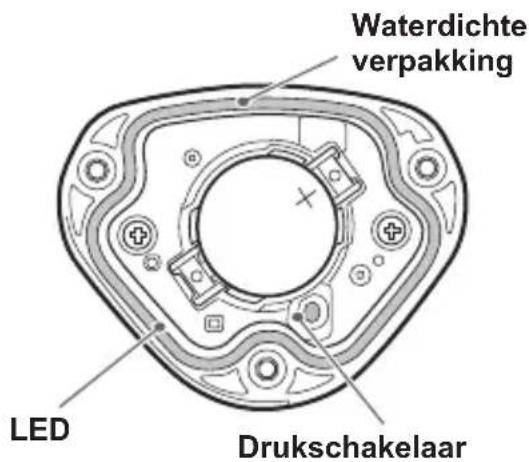

4. Controleer de LED-weergave.

De zender start wanneer de batterijen zijn geïnstalleerd. De LED's van de zenders lichten op de volgende manier op, afhankelijk van de lopende sensormodus.

• In de pedaalopvolgingsmodus: De LED's lichten groen op gedurende 10 seconden.
• In de dubbele vermogensmetermodus: De LED's lichten oranje op gedurende 10 seconden.
• In de enkele vermogensmetermodus: De LED's knipperen gedurende 10 seconden oranje.

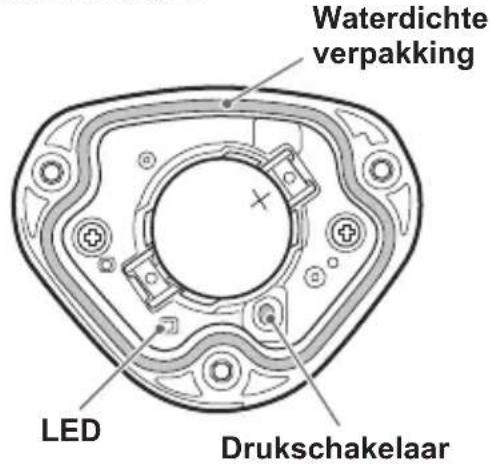

Waterdichte verpakking LED Drukschakelaar

• Als de LED's niet langer dan 5 seconden oplichten na het plaatsen van de batterijen, de batterijen verwijderen en na verloop van ten minste 1 minuut deze opnieuw aanbrengen. Als de LED's nog niet branden, kan het zijn dat de batterij bijna leeg is. De batterij vervangen. Gooi lege batterijen weg zoals opgelegd door de lokale overheid.

5. Plaats de klep van de rechterzender en draai de bevestigingsschroeven vast.

Gebruik geen overmatige kracht bij het aanspannen van de schroeven of draai ze niet te vast. De plastic bedekking kan barsten als u dat doet. Een stuk gereedschap gebruiken waarmee u het aanhaalmoment van de schroeven kunt meten.

• Aanhaalmoment: 30 cN·m

- De klep van de zender aanbrengen en de schroeven stevig aanhalen om de waterdichtheid te verzekeren.

Schakelen naar de pedaalopvolgingsmodus

• De Cyclocomputer SGX-CA500 is vereist om te schakelen naar de pedaalopvolgingsmodus. De modus kan niet worden geschakeld met cyclocomputers van andere fabrikanten.

• De firmwareversie van SGX-CA500 moet 20150501.02.43 of hoger zijn. Als deze een andere versie heeft, moet u de firmware bijwerken. Raadpleeg de Handleiding (voor web) van SGX-CA500 voor uitleg over het bijwerken of elke andere bedieningsmethode. http://pioneer-cyclesports.com/nl/support/products/

• Druk op de menuknop op het CycloMeter-scherm van SGX-CA500.

• Tik achtereenvolgens op [Optie] - [Pedaling Instellingen] - [Mode Switching].

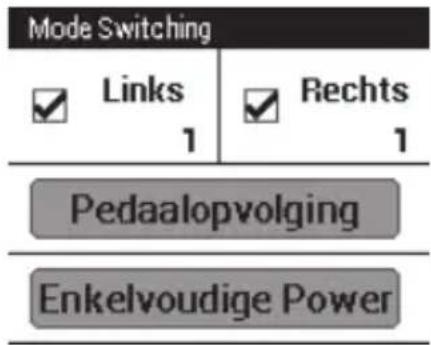

Mode Switching Links Rechts 1 1 Pedaalopvolging Enkelvoudige Power

Het scherm voor het schakelen van de modus wordt weergegeven.

Als het apparaatnummer al wordt weergegeven, moet u controleren of dat hetzelfde is als het apparaatnummer van de sensor die u wilt gebruiken. Als dit hetzelfde nummer is, is geen invoerbewerking vereist.

Als het apparaatnummer verschilt van de sensor die u wilt gebruiken, voert u het nieuwe nummer in.

Verwijder het vinkje van de sensoren waarvan de modus niet moet worden geschakeld.

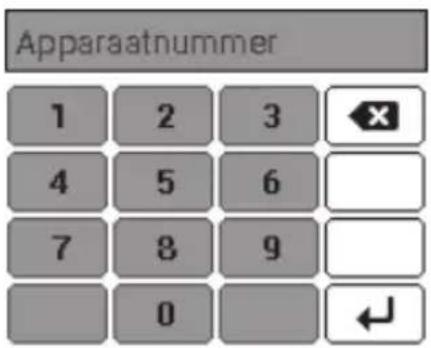

1. Tik op het displaygedeelte voor het apparaatnummer.

Het invoerscherm voor het apparaatnummer van de sensor wordt geopend.

Apparaatnummer 1 2 3 4 5 6 7 8 9 0

4. Voer het apparaatnummer in en tik op [ ]

De apparaatnummers staan afgedrukt op de verbindingsdoos rechts en op de zijkant van de sensor links. (Pagina 103)

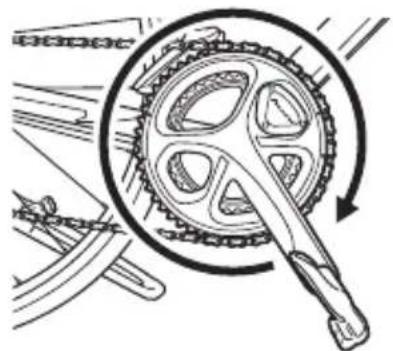

5. Draai de krukset van de fiets meer dan drie keer rond om de zenders links en rechts te starten.

- Koppel met de Cyclocomputer binnen 5 minuten na activering van de zenders.

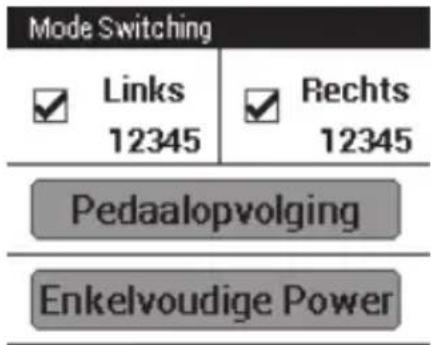

6. Tik op [Pedaalopvolging].

Het zoeken naar de sensor begint. Het bericht [Even wachten.] wordt weergegeven.

Mode Switching Links Rechts 12345 12345 Pedaalopvolging Enkelvoudige Power

- Het kan langer dan 1 minuut duren om te koppelen met de sensor.

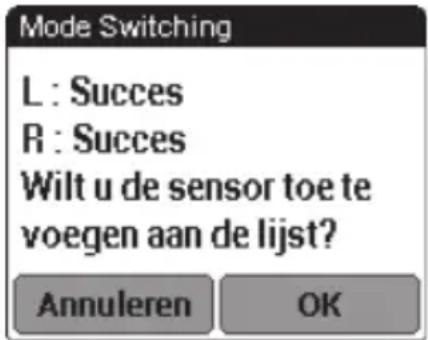

Het scherm voor het voltooien van de modusschakeling wordt weergegeven. Tik op OK als u wilt toevoegen aan de sensorlijst.

Als u de sensor niet toevoegt aan de sensorlijst, wordt de SGX-CA500 niet gekoppeld met de sensor.

U kunt de sensor later toevoegen aan de sensorlijst via het menu [Sensoren].

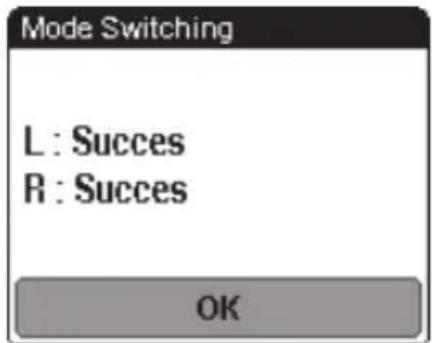

Mode Switching L : Succes R : Succes Wilt u de sensor toe te voegen aan de lijst? Annuleren OK

Wanneer de modus is geschakeld, lichten de LED's van de sensoren groen op gedurende 10 seconden.

Toevoegen aan de sensorlijst van SGX-CA500

Wanneer de sensor is toegevoegd aan de sensorlijst, koppelt deze met de SGX-CA500. Hierna wordt bij elke start van de sensor, automatisch gekoppeld met de SGX-CA500.

Om de sensorlijst te controleren, drukt u op de menuknop op de linkerzijde van het product op het hoofdscherm van de CycloMeter en tikt u op [Sensoren]. Het display op het scherm voor het voltooien van de modusschakeling gebeurt als volgt, afhankelijk van de status.

• [Succes]
Modus is geschakeld.
- [Timeout]
Sensor niet gevonden.
• [Annuleren]
Annuleren wordt ingedrukt.
• [Batterij Bijna Leeg]
De batterij is bijna leeg.

- Timeout: De communicatiestatus zal waarschijnlijk slecht zijn. De sensorinformatie kan niet goed worden ontvangen. Zorg dat de sensor die u wilt koppelen is geactiveerd, plaats de SGX-CA500 dichter bij de sensor en probeer opnieuw te koppelen. U kunt de sensor mogelijk niet koppelen vanwege interferentie in dezelfde frequentieband. Als "Time-out" wordt weergegeven, zelfs door het bedienen nadat SGX-CA500 dichter bij de sensor is geplaatst en eraan gekoppeld is, moet u proberen deze op een andere locatie te plaatsen waar er geen interferentie is door microgolven, radiogolven of draadloze apparatuur.

- Batterij Bijna Leeg: De batterij is bijna leeg. Verwijder de batterij en vervang deze door een nieuwe. Raadpleeg Pagina 108 voor het installeren/ verwijderen van batterijen.

Pedaal kopiëren

Pedaal kopieren wordt alleen ingeschakeld in de pedaalopvolgingsmodus.

Als alleen de sensor aan één zijde werkt, kunt u ook de gegevens aan de andere zijde kopieren om deze weer te geven voor beide zijden van de Cyclocomputer en deze te registreren in het logboek. U kunt kiezen om de pedaal van de huidige fiets te kopieren en het evenwicht in te stellen.

1. Druk op de menuknop op het CycloMeter-scherm.
2. Tik op [Optie], dan op [Pedaling Instellingen] en vervolgens op [Pedaling Kopie].

→Fiets 4 (Power)
Pedaling KopieUitschakelen
L : R Balans	49 : 51

1. Tik op [Pedaling Kopie] en selecteer de kopieermethode.

Pedaling Kopie
Uitschakelen	◎
Kopieer L naar R	○
Kopieer R naar L	○

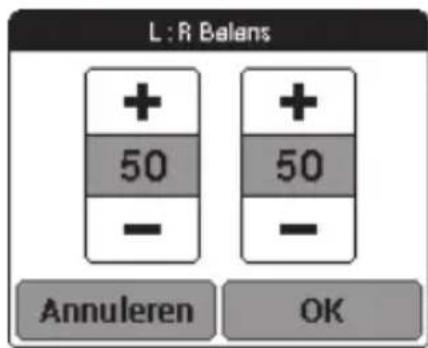

1. Om het evenwicht te wijzigen, tikt u op [L : R Balans].
2. Tik op [+], [-], wijzig de numerieke waarde en tik dan op [OK].

L : R Balens + + 50 50 - - Annuleren OK

- Als u links en rechts onjuist instelt, moet u eraan denken dat het juist vermogen niet wordt weergegeven.

Schakelen naar de dubbele vermogensmetermodus

• Zowel de linker- als rechtersensoren zijn vereist in deze modus. De Cyclocomputer SGX-CA500 is vereist wanneer de sensor wijzigt naar de pedaalopvolgingsmodus. Deze kan niet worden geschakeld met cyclocomputers van andere fabrikanten.
• De firmwareversie van SGX-CA500 moet 20150501.02.43 of hoger zijn. Als deze een andere versie heeft, moet u de firmware bijwerken. Raadpleeg de Handleiding (voor web) van SGX-CA500 voor uitleg over het bijwerken. http://pioneer-cyclesports.com/nl/support/products/

De modus kan op twee manieren worden geschakeld.

[Method 1] Schakelen door op de drukschakelaar in de rechterzender te drukken.

- Wanneer u een cyclocomputer van een andere fabrikant gebruikt, schakelt u met deze methode.

1. Draai de schroeven op klep van de rechterzender los en verwijder de klep.

Zie Pagina 108 voor het verwijderen van de klep van de rechterzender.

2. De batterijen op de linker- en rechterzenders vervangen.

Zie Pagina 108 over het installeren/ verwijderen van batterijen.

- De bediening wordt ingeschakeld gedurende 5 minuten nadat de batterijen zijn geïnstalleerd. Schakelen binnen 5 minuten. Als meer dan 5 minuten verstrijken, installeert u de batterijen van de linker- en rechtersensoren opnieuw.

3. Bevestiging van de werkelijke sensormodus.

Wanneer de batterijen zijn geïnstalleerd, lichten de LED's op de linker- en rechterzender op de volgende manier op, afhankelijk van de eigenlijke sensormodus.

• In de pedaalopvolgingsmodus: De LED's lichten groen op gedurende 10 seconden.
• In de dubbele vermogensmetermodus: De LED's lichten oranje op gedurende 10 seconden.
• In de enkele vermogensmetermodus: De LED's knipperen gedurende 10 seconden oranje.

4. De sensormodus inschakelen.

Waterdichte verpakking LED Drukschakelaar

- Voordat u de modus schakelt, moet u controleren of er geen pedaalopvolging in de buurt is. Als die niet gebeurt op voldoende afstand van andere sensoren, zullen de andere sensoren waarschijnlijk slecht werken.

3 seconden ingedrukt houden De LED's knipperen groen

Ga verder weg staan

De LED's knipperen snel oranje

Controleer of de LED's op de linker- en rechterzenders knipperen

Langer dan

3 seconden ingedrukt houden

Voltooid

De LED's lichten oranje op

Fout

De LED's knipperen rood

Met een druk van meer dan 3 seconden op de drukschakelaar van de rechterzender, gaan de LED's groen knipperen. Wanneer de communicatie met de linkerzender is ingeschakeld, beginnen de LED's op de linker- en rechterzenders snel oranje te knipperen.

Controleer of de LED's op de linker- en rechterzenders knipperen wanneer de modus wordt geschakeld. (Als ze niet knipperen, is de communicatie wellicht per ongeluk gebeurd met een andere pedaalopvolgingssensor. Ga ergens weg van de andere fietsen staan en voer de bewerking opnieuw uit.)

Druk terwijl de LED's gedurende 10 seconden snel knipperen, opnieuw gedurende langer dan 3 seconden op de schakelaar. De modus wordt geschakeld naar de dubbele vermogensmetermodus. Wanneer de modus is geschakeld, licht de LED oranje op gedurende 10 seconden. Als u niet lang drukt terwijl de LED's snel oranje knipperen, wordt dit geannuleerd en moet u de bewerking opnieuw uitvoeren.

- Het kan meerdere seconden duren om de sensormodus te schakelen, afhankelijk van de aanwezigheid van radiogolven in de omgeving.

Als het koppelen met de linkerzender mislukt, knipperen de LED's van de rechterzender 5 keer rood.

Omdat de linkerzender in de pedaalopvolgingsmodus kan zijn, schakelt u eerst naar de enkele vermogensmetermodus op de Cyclocomputer SGX-CA500 en voert u dan de bovenstaande bewerking uit. Als dit nog steeds mislukt, verwijdert u de batterijen uit de linker- en rechterzenders en wacht u meer dan één minuut. Plaats de batterijen terug en voer de bewerking opnieuw uit.

Plaats de klep van de rechterzender nadat de modus is geschakeld en draai de bevestigingsschroeven vast. Een stuk gereedschap gebruiken waarmee u het aanhaalmoment van de schroeven kunt meten.

• Aanhaalmoment: 30 cN·m
- Plaats de klep van de zender en haal de schroeven stevig aan om de waterdichtheid te verzekeren.
- Zorg dat u de waterdichte verpakking niet verliest.

Informatie over het koppelen met de cyclocomputer bij het gebruik van SGX-CA500, vindt u op Pagina 120.

Als u een cyclocomputer van een andere fabrikant gebruikt, raadpleegt u de handleiding van die cyclocomputer.

[Methode 2] De modus schakelen op de SGX-CA500

Voer bewerkingen 1 tot 5 uit zoals beschreven op Pagina 111 tot Pagina 112 en ga naar het scherm voor het schakelen van de modus.

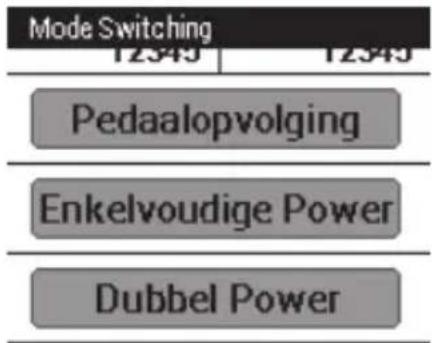

1. Als de linker- en rechtersensoren worden gecontroleerd, tikt u op [Dubbel Power].

Mode Switching 12343 12343 Pedaalopvolging Enkelvoudige Power Dubbel Power

Het scherm voor het voltooien van de modusschakeling wordt weergegeven.

Mode Switching L : Succes R : Succes OK

In deze status is de cyclocomputer nog steeds niet gekoppeld met de sensor. Zie Pagina 120 over het koppelen.

Als de modus niet kan worden geschakeld, raadpleegt u Toevoegen aan de sensorlijst van SGX-CA500 in pagina 113.

Wanneer de modus is geschakeld, lichten de LED's op de sensoren oranje op gedurende 10 seconden.

Schakelen naar de enkele vermogensmetermodus

• Als de actuele sensormodus de pedaalopvolgingsmodus is, schakelt u op SGX-CA500.
• De firmwareversie van SGX-CA500 moet 20150501.02.43 of hoger zijn. Als deze een andere versie heeft, moet u de firmware bijwerken. Raadpleeg de Handleiding (voor web) van SGX-CA500 voor uitleg over het bijwerken. http://pioneer-cyclesports.com/nl/support/products/

De modus kan op twee manieren worden geschakeld. Maak uw keuze volgens de actuele sensormodus.

[Method 1] Schakelen door op de drukschakelaar in de rechterzender te drukken.

• Wanneer u een cyclocomputer van een andere fabrikant gebruikt, schakelt u met deze methode.
• Wanneer deze in de dubbele vermogensmetermodus is, en de linker- en rechterzenders niet zijn gestart, kan de modus niet worden geschakeld naar de enkele vermogensmetermodus.

Draai de krukset van de fiets en start de sensor. (Beschreven op Pagina 112) Wanneer deze in de dubbele vermogensmetermodus is, en u de drukschakelaar in de rechterzender langer dan 3 seconden ingedrukt houdt, verandert de modus naar de enkele vermogensmetermodus en knipperen de LED's oranje gedurende 10 seconden.

Wanneer de LED's rood knipperen, is de linkerzender mogelijk niet gestart. Start de zender opnieuw.

Wanneer de sensor in de pedaalopvolgingsmodus is, verandert deze niet naar de enkele vermogensmetermodus, zelfs wanneer u drukt op de drukschakelaar. Schakelen met methode 2.

[Methode 2] De sensormodus schakelen van SGX-CA500

Als de modus de pedaalopvolgingsmodus of dubbele vermogensmetermodus is, schakelt u via SGX-CA500. Voer de bewerking uit zoals beschreven op Pagina 111 en ga naar het scherm voor het schakelen van de modus. Controleer de sensor die u wilt gebruiken en selecteer dan enkel vermogen en schakel de modus.

Raadpleeg Pagina 120 voor het koppelen met de cyclocomputer. Wanneer de modus is geschakeld, knipperen de LED's van de sensoren oranje gedurende 10 seconden.

Koppelen met de Cyclocomputer

Dit hoofdstuk bevat een beschrijving van hoe u de geïnstalleerde pedaalopvolgingssensoren op uw fiets kunt koppelen met de SGX-CA500 Cyclocomputer.

- Als u dit product gebruikt met een Cyclocomputer van een andere fabrikant, verschilt de methode voor het koppelen. Raadpleeg de gebruikershandleiding van de Cyclocomputer die u gebruikt.

1. Controleer de sensormodi.

De actuele sensormodus kan worden gecontroleerd aan de hand van de manier waarop de LED's van de sensoren oplichten wanneer de batterijen worden geïnstalleerd of van de manier waarop de LED's oplichten bij het schakelen naar elke modus.

- Raadpleeg Pagina 111 om de modi te schakelen.

2. Raak in het startscherm van de SGX-CA500 het pictogram [Sensoren] aan.

Het scherm sensoroverzicht wordt weergegeven.

3. Draai de krukset van de fiets meer dan drie keer rond om de zenders te starten.

• Na de activering van de zenders kan het nog meer dan 1 minuut duren tot de koppeling met de Cyclocomputer tot stand komt.
• Koppel met de Cyclocomputer binnen 5 minuten na activering van de zenders.

4. Raak [Nieuw aansluiten] in het scherm sensoroverzicht van de SGX-CA500.

Het sensorverbindingsmenu wordt weergegeven.

5. Raak [Apparaattype] aan en vervolgens [Pedaalopvolging R].

• Raak voor de linkerzender [Pedaalopvolging L] aan.
• Selecteer het apparaattype in de enkele of dubbele vermogen.
• Als meerdere sensoren zijn geactiveerd, plaatst u het apparaat dichter bij de sensor of geeft u het apparaatnummer op om de gewenste sensor te koppelen. Raadpleeg voor informatie over hoe u een apparaatnummer opgeeft om een sensor te koppelen de gebruikershandleiding (voor web) van de Cyclocomputer SGX-CA500.

6. Raak [Zoeken] aan.

Het zoeken naar de sensor begint. Het bericht [Zoeken aan de gang. Even wachten.] wordt weergegeven.

7. Controleer de sensorgegevens.

Sensorgegevens worden weergegeven wanneer sensoren zijn gevonden.

Controleer de volgende zaken.

• [Apparaatnummer] Controleer of het apparaatnummer overeenkomt met het apparaatnummer van de zender.
• [Foutfactor] Zorg ervoor dat "OK" wordt weergegeven.

Pedaalopvolging R
Apparaatnummer	64
Fabrikantnummer	48
Foutfactor	OK
Potterij

• De apparaatnummers staan afgedrukt op de verbindingsdoos rechts en op de zijkant van de sensor links. Als de nummers op (Pagina 103) [Apparaatnummer] niet overeenkomen met de apparaatnummers van de zenders, geeft u de apparaatnummers op die u wilt koppelen met de sensor. Raadpleeg voor informatie over hoe u een apparaatnummer opgeeft om een sensor te koppelen de gebruikershandleiding (voor WEB) van de Cyclocomputer SGX-CA500.

- Als "In bewerking..." wordt weergegeven in het gebied [Foutfactor], wordt de sensorinformatie niet correct ontvangen vanwege slechte verzendomstandigheden. Zorg dat de sensor die u wilt koppelen is geactiveerd, plaats de SGX-CA500 dichter bij de sensor en probeer opnieuw te koppelen.

- U kunt de sensor mogelijk niet koppelen vanwege interferentie in dezelfde frequentieband. Als "In bewerking..." wordt weergegeven als zelfs de SGX-CA500 dichter bij de sensor is geplaatst en er aan gekoppeld is, probeer het dan op een andere locatie zonder interferentie van radiogolven of draadloze apparatuur.

Koppelen van de rechterzender is voltooid. Koppel de linkerzender op dezelfde manier.

Kalibreren van de sensoren (nul punt kalibratie)

Dit hoofdstuk bevat een beschrijving van hoe u de Cyclocomputer gebruikt om het nulpunt van de pedaalopvolgingssensor op uw fiets te kalibreren. De kalibrering van het nulpunt is een functie om het nulpunt (geen belasting), waarbij er geen krachten inwerken op de kruk, in het sensorgeheugen op te slaan. De nauwkeurigheid van de sensor verbetert met herhaalde implementatie.

• De nulpuntkalibratie moet telkens worden uitgevoerd door klanten wanneer de meetwaarde afwijkt.
• De pedaalopvolgingssensor aan de rechterkant wordt in deze beschrijving gebruikt als voorbeeld. De procedure voor kalibratie van de linkerkant is dezelfde als voor de rechterkant.
• Druk niet op de drukschakelaar in de rechterzender terwijl u de sensor kalibreert met de Cyclocomputer.

De kalibratiemethode in de pedaalopvolgingsmodus met SGX-CA500

Aan de slag

1. Zet de fiets op stabiele, vlakke grond stil.

Kalibreren van het nulpunt

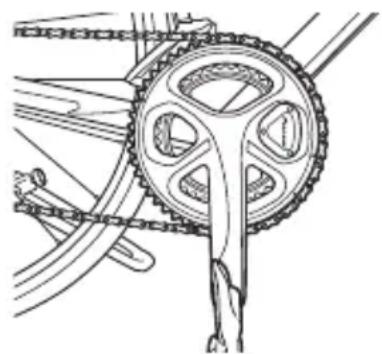

1. Plaats de krukarm loodrecht op de grond.

1. Raak in het startscherm van de SGX-CA500 het pictogram [Sensoren] aan.

Het scherm sensoroverzicht wordt weergegeven.

1. Raak [Pedaalopvolging R] aan en vervolgens [Kalibrering (nul)].

2. Raak [Kalibreren starten] aan.

De kalibratie begint. Als de kalibratie is geslaagd, verschijnt "Succes" in het veld [Resultaat]. Als "Mislukt" wordt weergegeven, kan het zijn dat de fiets onstabiel staat en dat de kruk is bewogen. Kalibreer opnieuw met de kruk in een stabiele positie.

- Dit product beschikt over een functie voor de correctie van nulpuntfluctuaties ten gevolge van temperatuursschommelingen. De nauwkeurigheid van deze functie neemt toe wanneer de sensor wordt gekalibreerd bij temperatuursverschillen van meer dan 4 °C. Deze functie meet niet nauwkeurig als u de sensor kalibreert voordat deze is geacclimatiseerd aan de buitentemperatuur. Het duurt meer dan 20 minuten tot de sensor geacclimatiseerd is.

Controleren van het nulpunt

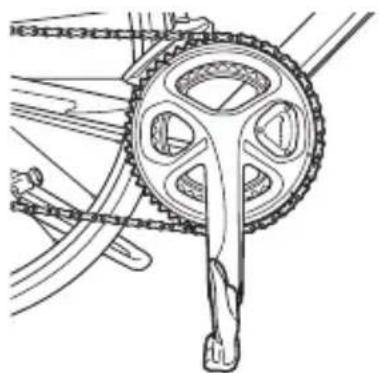

1. Plaats de krukarm loodrecht ten opzichte van de rond en omlaag gericht.

2. Raak [Pedaalopvolging R] aan in het scherm sensoroverzicht van de SGX-CA500.

3. Bevestig de waarde in [Weergavevoorbeeld kracht].

Zorg dat de waarden [Tangentiaalkracht] en [Radiale kracht] zijn zoals hieronder weergegeven.

• Tangentiaalkracht: 0 ± 3 N
• Radiale kracht: 0 ± 3 N

Weergavevoorbeeld kracht
Tangentiaalkracht	0 N
Radiale kracht	0 N

Kalibratie van de rechterkant is voltooid. Kalibreer de linkerkant op dezelfde manier.

De kalibratiemethode in de vermogensmetermodus met een cyclocomputer van een andere fabrikant

Raadpleeg de gebruikershandleiding van de Cyclocomputer die u gebruikt voor uitleg over het kalibreren.

Problemen oplossen

Raadpleeg de volgende suggesties als u problemen ondervindt bij het installeren of gebruik van het product.

Als u hier niet kunt vinden wat u wilt weten, vraag het dan in de winkel waar u het product hebt gekocht.

■ Ik kan niet koppelen met de Cyclocomputer.

Oorzaak Oplossing
De batterij is bijna leeg.(Batterijspanning doel is 2,5V of minder)	Als de LED’s niet langer dan 5 seconden oplichten na het plaatsen van de batterijen, de batterijen verwijderen en na verloop van ten minste 1 minuut deze opnieuw aanbrengen. Als de LED’s nog niet branden, kan het zijn dat de batterij bijna leeg is. De batterij vervangen.
(+) of (−) kant van de batterij is verkeerd geplaatst.	Plaats de batterij aan de juiste kant (Pagina 108).
Er bevinden zich andere 2,4 GHz draadloze apparaten of magnetrons in de buurt.	Verwijder andere draadloze apparatuur of magnetrons. Plaats de sensor dichter bij de Cyclocomputer en koppel ze.
Een andere sensor in de buurt is gekoppeld met de Cyclocomputer.	Plaats andere sensoren op meer dan 10 m afstand of geef het apparaatnummer op dat u wilt koppelen met de Cyclocomputer. Raadpleeg voor meer informatie de installatiehandleiding (voor web).http://pioneer-cyclesports.com/nl/support/products/
De zender start niet. Installeer de batterij van de zender opnieuw of draai de krukset van de fiets mee dan drie omwentelingen om de zender te starten. De zender start binnen 5 minuten. U moet dus binnen die tijd koppelen.Als het probleem niet is opgelost door het bovenstaande, moet u de status van de magneetinstallatie controleren via de winkel waar u het product hebt gekocht.

■ Kan niet schakelen naar de pedaalopvolgingsmodus.

Oorzaak Oplossing
U gebruikt geen cyclocomputer SGX-CA500.	U kunt niet schakelen naar de pedaalopvolgingsmodus als u de cyclocomputer van een andere fabrikant gebruikt. Gebruik de SGX-CA500. Raadpleeg Pagina 111 voor het gebruik.
De versie van de firmware van de SGX-CA500 is oud.	Werk de firmware bij naar 20150501.02.43 of naar een hogere versie.

■ Kan niet schakelen naar de dubbele vermogensmetermodus.

Oorzaak Oplossing
U gebruikt de drukschakelaar van de rechterzender niet correct.	Met een druk van meer dan 3 seconden op de drukschakelaar van de rechterzender, gaan de LED's groen knipperen. Wanneer de communicatie met de linkerzender is ingeschakeld, beginnen de LED's op de linker- en rechterzenders snel oranje te knipperen. Druk terwijl deze gedurende 10 seconden knippert, opnieuw langer dan 3 seconden op de schakelaar om te schakelen.
Er zijn meer dan 5 minuten verstreken nadat de batterij is geplaatst.	Om te bedienen via de drukschakelaar in de rechterzender, plaatst u de batterij en voert u de bovenstaande bewerking binnen 5 seconden daarna uit.
U hebt gekoppeld met een andere pedaalopvolgingssensor.	Wanneer de LED's op uw linker- en rechterzenders niet oranje knipperen, zijn ze waarschijnlijk per ongeluk gekoppeld aan een andere pedaalopvolgingssensor. Ga ergens weg van de andere fietsen staan en voer de bovenstaande bewerking opnieuw uit.

■ De vermogenswaarde van de pedaalopvolgingssensor is abnormaal.

Oorzaak Oplossing
De batterijterminal is vuil.		Gebruik een droog wattenstaafje om de batterijterminal in de zender schoon te vegen en zorg ervoor dat u de terminal niet vervormt. Zelfs als deze vuil lijkt, kan er wit stof op de batterijterminal zitten. Reinig de terminal omdat het probleem opgelost zal zijn als het stof is weggeveegd. Reinig de terminal regelmatig om zeker te zijn van een stabiele werking van de zender.
	Batterijterminal

■ Vectorweergave is vreemd.

Oorzaak Oplossing
Magneet is niet gekalibreerd. Laat de	de magneet kalibreren in de winkel waar u het product hebt gekocht. Neem contact op met de winkel waar u het product hebt gekocht.

■ Kalibratie van nulpunt mislukt.

Oorzaak Oplossing
Er wordt kracht uitgeoefend op de kruk of hij beweegt.	Kalibreer de sensor in stilstand (Pagina 122).

■ De Cyclocomputer-weergave is onduidelijk wanneer ik rijd.

Oorzaak Oplossing
Kalibratie van nulpunt mislukt. Kalibreer de sensor wanneer de waarden in [Weergavevoorbeeld kracht] groter zijn dan ± 4N (Pagina 122).

■ De fiets geeft een rammelend geluid wanneer ik rijd.

Oorzaak Oplossing
De schroeven gebruikt voor de installatie van de rechtersensor zitten los.	De schroeven opnieuw aanhalen.

■ De magneet schuurt tegen de sensor of de zender wanneer ik rijd.

Oorzaak Oplossing
Vreemde voorwerpen hebben zich vastgehecht aan de magneet en schuren tegen de zender of de verbindingsdoos.	Maak de zender, de verbindingsdoos en de magneet schoon.

Technische gegevens

Gewicht : SGY-PM910H2 rechterzijde + linkerzijde Ongeveer 62 g

: SGY-PM910HL linkerzijde Ongeveer 22 g
: SGY-PM910HR rechterzijde Ongeveer 40 g

Afmetingen : rechterzijde

• Rechterzender 58,3 mm(W) × 46,1 mm(H) × 21,3 mm(D)
• Koppelingsdoos, Klep spanningsmeterunit 78 mm(W) × 36,7 mm(H) × 7,3 mm(D)
  : linkerzijde 92,5 mm(W) × 34,7 mm(H) × 8,6 mm(D)

Waterbestendig : Het apparaat heeft een waterbestendigheidsfactor van IPX-6/IPX-7

Communicatiemethode (sensoren): ANT+ draadloos

Batterijen : CR2032

Bedrijfstemperatuur : -10 °C t/m 50 °C

• ANT+ is een draadloos persoonlijk netwerkprotocol met zeer lage stroomvereiste en gebruikt de 2,4 GHz-frequentieband.
  Voor meer informatie, zie http://www.thisisant.com/.
• De technische gegevens en het ontwerp kunnen zonder kennisgeving worden gewijzigd.
• Sommige afbeeldingen in deze handleiding wijken mogelijk iets af van hetgeen u op uw apparaat ziet.

Zorg, onderhoud en opslag

Zorg, onderhoud en opslag

• Gebruik een droge zachte doek of een iets vochtige en uitgewrongen doek om het vuil te verwijderen van de linker- en de rechterzender, de klep van de spanningsmeterunit, de magneet en de overige accessoires.
• Gebruik geen benzeen, verfverdunner of andere vluchtige chemische stoffen, reinigers of met chemicaliën behandelde doeken. U kunt hierdoor het product beschadigen of de lak kan afbladeren.
• Als er schoonmaakmiddel in en rond de behuizing van de sensor is terechtgekomen, moet u deze goed wassen met water.
• Als u van plan bent het product voor lange tijd niet te gebruiken, haal de batterijen dan uit de batterijhouder.
• Reinig de batterijterminal regelmatig om zeker te zijn van een stabiele werking van de zender. (zie Pagina 125.)

Indice

Introduzione

Caratteristiche 131

Compatibilità 134

Prima di iniziare
