GEBRUIKSAANWIJZING SGYPM900H90 PIONEER

aannnnnne aannnnnne aannnnnne

EN

Installeren en verwijderen van de batterijschakelmodi 57

Koppelen / kalibratie

Koppelen met de Cyclocomputer 60

Kalibreren van de sensoren 62

Voorbereiden 62

Kalibreren van het nulpunt 62

Controleren van het nulpunt 63

Technische gegevens en ondersteuning

Problemen oplossen 64

Zorg, onderhoud en opslag 66

Bezoek http://www.thisisant.com/directory/ voor een lijst van compatibele producten en app's.

Functies

Dit product is een sensorysystem dat het fietsen in real-time analyseert. Het berekent de richting en de kracht die u uitoefent op de pedalen en berekent waar bij de efficiente van het fietsen.

Beschrijving van componenten

• Spanningsmeterunit: detecteert de spanning op de kruk en berekent de richting en de kracht die u uitoefent op de kruk.
  Magneetring: - gebruikt om de draaihoek te detecteren.
• Zenders: zenden informatatie van de spanningsmeterunit en de magneetring waar de Cyclocomputer.

Schakelmodi

De schakelaars in de linker- en rechterzenders wijzigen het system in de volgende modi.

• Pedaling-modus: gebrukt in combinatie met de Cyclocomputer SGX-CA900. Deze modus berekent de efficicntie van het fietsen en maximaliseert de functionaliteit van het product.

Vermogensmetermodus: gehruikt met een Cyclocomputer die ANT+TM underwent.

Handleidingen

De handleidingen van het product bestaan uit deze gebruikershandleiding en een installmentiehandleiding.

Gebruikershandleiding:

bevat uitleg over hoe u het product koppelt met de Cyclocomputer en de sensoren kalibreert.

Installatiehandleiding:

http://www.pioneer.eu

bevat uitleg over de procedures. De productinstallatiemethodes (voor leveranciers) worden ook ter referentie beschreiben.

Compatibilitkeit

Kruksets

Het product is compatibel met de volgende kruksets.

Kruksets Opmerkingen
SHIMANO FC-9000	• Kruklengtes van 165, 167,5, 170, 172,5, 175 mm, krukstel van 50-34T, 52-36T, 52-38T, 53-39Tঔ回Compatible. *

• De beschrijvingen in deze handleiding gelden voor een krukset van 170 mm.

Basisbevestigingsbeugel

De volgende basisbevestigingsbeugels zich compatibel.

Basisbevestigingsbeugel	Productnamen Opmerkingen
HOLLOWTECH II, JIS68 SHIMANO SM-BB7900 enSM-BB6700*		Gebrukt magneetringbevestiging.

• SHIMANO SM-BB9000 is Niet compatibel.

Als u de volgende basisbevestigingsbeugels gebrukt, heb t u de speciale optionele onderdelen nodig (afzonderlijk verkocht).

Basisbevestigingsbeugel	Productnamen Opmerkingen
BB86 Pioneer SGY-BB86 en	SGY-BB86C	Wordt direct aan de magneetring en optionele onderdelen (afzonderlijk verkocht) bevestigd.
BB30 Pioneer SGY-BB30 en	SGY-BB30C
PF30	Pioneer SGY-BBPF30 en SGY-BBPF30C

Voor de installmentie en kalibratie van het product hebt u speciale technieken en gereedschap nodig. Vraag de winkel waar u het product hebt gekocht het voor u te installereren en te kalibreren.

Productconfiguratie

Accessoires

Dit product bevat de volgende onderdelen.

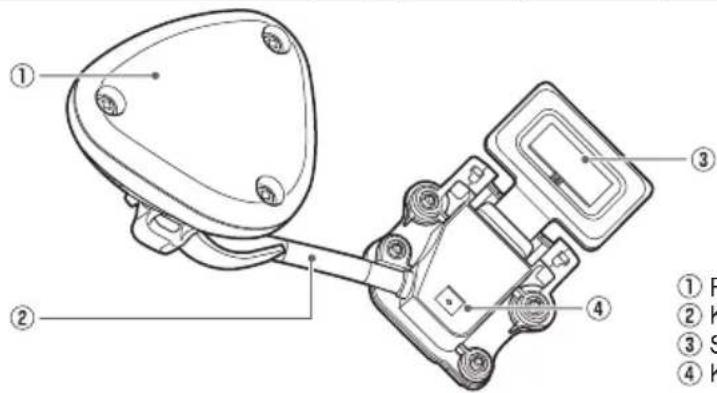

Pedaropolvogingsensor (rechterkant)

① Rechterzender
② Koppelingskabel
③ Spanningsmeterunit
④ Koppelingsdoos

Onderdeel pedaalopvolgingssensor (rechterkant) x 1
Klep spanningsmeterunit (rechtekant) x 1

voor 34T

voor 36T

Geleider koppelingskabel × 3

yo0r 38T/39T

Productconfiguration

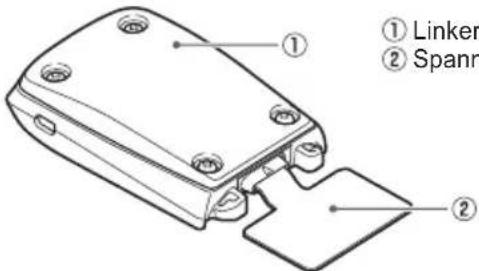

Pedaopolggingssensor (linkerkant)

NL

① Linkerzender
② Spanningsmeterunit

Onderdeel pedaalopvolgingssensor (linkerkant) x 1 Klep spanningsmeterunit (linkerkant)

X1

Magnestring

Beis apue

Magneetring × 2 Magneetringbevestiging voor Hollowtech II × 2

Accessoires

Batterijen (CR2032) x 2 Kabelsluitingen x 20

Kruiskopschroeven x 10

Gebruikershandleiding (dit document)

Garantiekaart

Belangrijke informatie voor de gebruiker

Installeren en verwijderen van de batterijschakelmodi

Plaats de batterijen voordat u het product gebruikt.
U kunt de sensormodi na plaatsing van de batterijen wijzigen.

• U kurz het product gebruiken als de ANT+-vermogensmeter met de cyclocomputers van andere bedrijven (vermogensmetermodus).
• U kurz het product in vermogensmetermodus gebruiken door de batterij eerst in het rechteronderdeel teplaatsen en verwolgens in het linkeronderdeel.

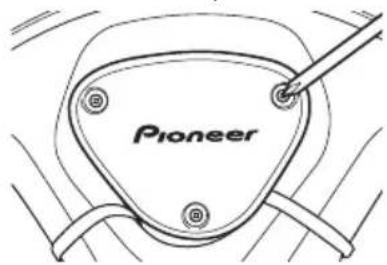

1. Draai de schroeven op de zender los en verwijder de klep.

Gebruik een kruskopschroevendraaier om de schroef los te draaien en verwijder de klep.

Zorg dat u de verwijderde bout nicht kwijtraakt.

Rechterzender (schroeven: 3 x)

Linkerzender (schroeven: 4 x)

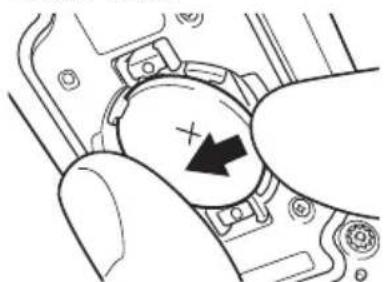

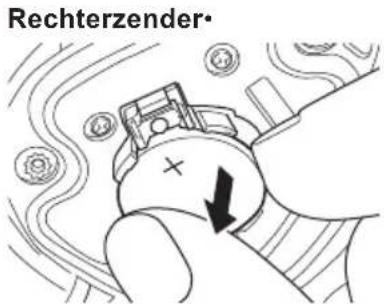

2. Verwijder de oude batterij.

Installeren en verwijderen van de batterij/schakelmodi

NL

Linkerzender

Wanner u voor het eerst neue - batterijnen plaatst, kijkt u waar de schakelaars in het batterijvak en controeert u of de sensormodus is ingesteld op de modus die u wilt gebruiken.

De apparaatnummers van de - zendersijken op de binnenkant van de kleppen afgedrukt. Gebruik de apparaatnummers om de sensoren te koppelen met de Pioneer

Cyclocomputer SGX-CA900. Raadpleeg vooreer informatie de installmentehandleiding.

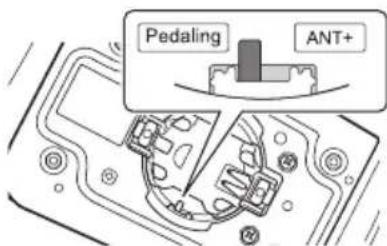

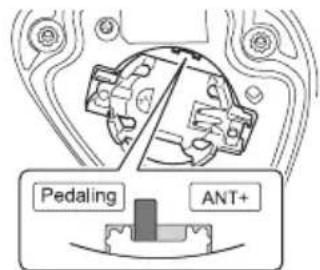

3. De sensormodus schakelen.

Wijzig de sensormodus met de schuifschakelaar in het batterijvak wonneer de batterijen zich verwijderd.

Rechterzender

Linkerzender

Pedaling: pedaling-modus

ANT+: vermogensmetermodus

Stel de linker- en rechtsensoren in -dezelfde modus in.

Stel voor de Pioneer SGX-CA900 de sensormodus in op "Pedaling".

Voor gebruik met andere cyclocomputer-merken, stelt u de sensormodus in op "ANT+.

Linkerzender

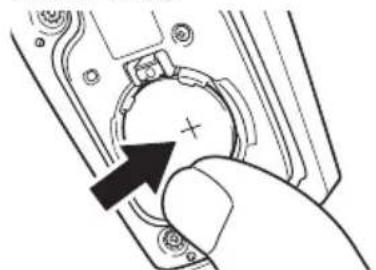

Gebruik alleen CR2032-batterijen.

5. Controller de LED-weergave.

Controleer de volgende LED's op hun correcte werkinq.

Vermogensmetermodus*:

Wanner u de batterijen hebt geplaatst, beginnen de linker- en rechterzenders met koppelen. Na het koppelen gaan de LED's op de linker- en rechterzenders gedurende 10 seconden groen branden.

Pedaling-modus

Wanner u de batterijen hebte geplaatst, gaan de LED's gedurende 10 seconden groen branden.

Als de LED's Niet branden, of alleen - een网点, plaatsu de batterijnen nogmaals. Als de LED's nog net branden, kan het zich dat de batterij bijna leeg is. Vervang de batterij. Plaats bij gebruik in - vermogensmetermodus eerst de rechter-en verrolgens de linkerbatterij en koppel de linker- en rechtsensoren binnen 5 minuten.

6. Plaats de klep en draai de schroeven op hun plaats vast.

Gebruik een stuk gereedschap waarmee u het aandraaikoppel van de schroeven kut meten.

Aanhaalmoment: 18 cN·m

Draai de schroeven op de · linkerzender diagonal vast.

Koppelen met de Cyclocomputer

Dit hoofdstuk bevat een beschrijving van hoe u de geinstalleerde SGX-PM900 pedaalopvolgingssensoren op uw fiets kunt koppelen met de SGX-CA900 Cyclocomputer.

• Deze koppelprocedure kan afwijken als u een andere cyclocomputer gebruikt dan de Pioneer SGX-CA900. Raadpleeg de gebruiksaanwijzing bij uw cyclocomputer voor informatie over het koppelen vanSENSoren.

1. Controller de sensormodus.

Controleer of de linker- en rechterzender in de "Pedaling-modus" staan.

Zie pagina 58 voor het schakelen van modi.

2. Raak in het startschem van de SGX-CA900 het pictogram [Sensoren] aan.

Het scherm sensorverzicht worden weergegeben.

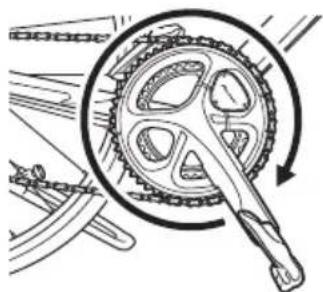

3. Draai de krukset van de fiets eenmaal rond om de zender te starten.

Koppel met de Cyclocomputer binnen 5 minutes na activering van de zenders.

4. Raak [Nieuw aansluiten] in het scherm sensorverzicht van de SGX-CA900.

Het sensorverbindingsmenu worden weergegeben.

5. Raak [Apparaattype] aan en nervolgens [Pedaalopvolging R].

Raak voor de linkerzender [Pedaalopvolging L] aan.

Als meerdere sensoren zijn geactiveerd,plaatst u het apparaat dichter bij de sensor of geeft u het apparaatnummer op om de gewenste sensor te koppelen.

Raadpleeg voor informatie over hoe u een apparaatnummer opgeef om een sensor te koppelelen de gebruikershandleiding van de Cyclocomputer SGX-CA900.

6. Raak [Zoeken] aan.

Het Zoekenaar de sensor begint.

Het bericht [Zoeken aan de gang. Even wachten.] worden weergegeven.

7. Controller de sensorgegeve

Sensorgegevens worden weergegeven
wonneer sensoren zich gezonden.
Controleer de volgende zaken.

[Apparaatnummer]

Controleer of het apparaatnummer overeenkomt met het apparaatnummer van de zender.

[Foutfactor]

Zorg ervoor dat "OK" worden weergegeben.

Pedaalopvolging R

Apparaatnummer

Fabrikantnummer

Foutfactor

Batterij

Raadpleeg voor informatie over de apparaatnummers van de zenders de gebruikershandleiding.

Als de nummers op

apparaatnummers van de zenders, geeft u de apparaatnummers op die u wilt koppelen met de sensor.

Raadpleeg voor informatie over hoe u een apparaatnummer opgeeft om een sensor te koppelen de gebruikershandleiding van de Cyclocomputer SGX-CA900.

Als "NG"WORDt weergegeven in het gebied [Foutfactor], wordt de sensorinformatie Niet correct ontvangen vanwege slechte verzendomstandigheden. Zorg dat de sensor die u wilt koppelen is geactiveerd,plaats de SGX-CA900DICHTER bij de sensor en probeer opnieuw te koppelen.

U kunt de sensor möglichn nicht - koppelen vanwege de interferentie van de 2,4 GHz-frequentieband. Als "NG" wordt weergegeven als zelfs de SGX-CA900DICHTer bij de sensor is geplaatst en er aan gekoppeld is, probeer het dan op een andere locatie zonder interferentie van radiogolven of draadloze apparatuur.

Koppelen van de rechterzender is voltooid.

Kalibreren van de sensoren

Dit hoofdstuk bevat een beschrijving van hoe u de Cyclocomputer SGX-CA900 gebruikt om het nulpunt van de pedaalopvolgingssensor op uw fiets te kalibreren.

NL

De pediaalopvolgingsensor aan de rechterkant worden in deze beschrijving gebruikt als voorbeeld. De procedure voor kalibratie van de linkerkant is bezelfde als voor derechterkant.

• Raadpleeg de gebruikershandleiding van de Cyclocomputer die u gezruikt om in de vermogensmetermodus te kalibreren.

Voorbereiden

1. Zet de fiets op stabiele,
   vlakke grond stil.
2. Verwijder de pedaal. Verwijder de pedaal om te kalibreren.

eepnne eae

Kalibreren van het nulpunt

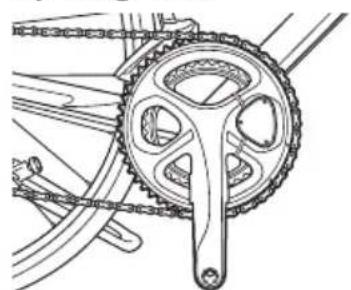

1. Plaats de krukarm loodrecht op de grond.

1. Raak in het startschem van de SGX-CA900 het pictogram [Sensoren] aan.
   Het scherm sensorverzicht worden weergegeben.
2. Raak [Pedaalopvolging R] aan en nervolgens [Kalibrering (nul)].
3. Raak [Kalibreren starten] aan.

De kalibratie begint.

Als de kalibratie is geslaagd, verschijnt "Succes" in het veld [Resultaat].

Als "Mislukt" worden weergegeven, kan hetijken dat de fiets onstabel staat en dat de kruk is bewogen. Voer de kalibratie opnieuw uit met de kruk in stilstand.

Dit product beschikt over een • functie voor de correctie van nulpuntfluctuaties ten gevolge van temperatuursschommelingen. De nauwkeurigheid van deze functie neemt toe naarmate de sensor in verschillende temperaturen worden gekalibreerd.

Deze functie meet nicht nauwkeurig als u de sensor kalibreert of controlet voordat deze is geacclimatiseerd aan de buitentemperatuur.

Controleren van het nulpunt

1. Plaats de krukarm loodrecht op de grond.

3. Bevestig de Waarde in [Weergaveoorbeeld kracht].

Zorg dat de waarden [Kracht in tangentiele richting] en [Kracht in radiale richting] zoals hieronder worden weergegeben.

Kracht in tangentielle Richting: 0 ± 3 N Kracht in radiale Richting: 0 ± 3 N

Kalibratie van de rechterkant is voltooid. Kalibreer de linkerkant op verzelfde manier.

Bevestig de pedaal aan de fiets wanner de linker- en rechterkant zich gekalibreerd.

2. Raak [Pedaalopvolging R] aan in het scherm sensorverzicht van de SGX-CA900.

Problemen oplossen

Raadpleeg de volgende suggesties als u problemen ondvindt bij het installereren of gebruik van het product.

Raadpleeg voor meer informatie de installmentiehandleiding als u iets zoekt dat u hier Niet=kunt vinden.

Ik kan de Cyclocomputer nicht koppelen in de vermogensmetermodus en pedaling- modus.

Oorzaak Oplossing
De batterij is bijna leeg. Als de LED's	niet branden na plaatsing van de batterij, is de batterij bijna leeg. Vervang de batterij door een{nieuwe.
(+) of (-) kant van de batterij is verkeerd geplaatst.	Plaats de batterij aan de juiste Kant (zie pagina 59).
De modus pedaalopvolgingssensor is verkeerd.	Wijzig de modus en koppel met de Cyclocomputer (zie pagina 58).
Er bevinden zich andere draadloze apparatuur of magnetrons in de buurt.	Verwijder andere draadloze apparatuur of magnetrons. Plaats de sensorDICter bij de Cyclocomputer en koppel ze.
Een andere sensor in de buurt is gekoppeld met de Cyclocomputer.	Plaats andere sensoren op meer dan 10 m afstand of geef het apparaatnummer op dat u wilt koppelen met de Cyclocomputer. Raadpleeg de installmenthandleiding.

Ik kan de Cyclocomputer Niet koppelen in de vermogensmetermodus.

Oorzaak Oplossing
Koppelenussen linker- en rechtsensor mislukt.	Controler dat de sensormodus in de vermogensmetermodus is. Plaats eerst de rechterbatterij en verrolgens binnen 5 minutes de linkerbatterij. Controler of de LED's van de linker- en rechtsensor groen+zijn. Verbind met de Cyclocomputer binnen 5 minutes nadat de LED's gaan branden.
Het apparaatnummer van de rechterzender is opgegeven.	Als u het apparaatnummer opgeeft en de sensor zoekt in de vermogensmetermodus, geeft u het apparaatnummer op van de linkerzender.

Bunneepnuee

Ae66

Problemen oplossen

Kalibratie van nulpunt mislukt. ■
Oorzaak Oplossing
Er worden kracht uitgeoefend op de kruk of hij beweegt.	Verwijder de pedaal van de kruk en kalibreer de sensor in stilstand (zie pagina 62).
De Cyclocomputer-weergave is onduidelijk wanner ik rijd. ■
Oorzaak Oplossing
Kalibratie van nulpunt mislukt. Kalibreer het nulpunt (zie pagina 62).
De fiets geeft een rammelend geluid wanner ik rijd. ■
Oorzaak Oplossing
Kabelsluitingen voor de sensorinstallatie of schroeven+zijn los.	Zet de kabelsluitingen en schroeven opnieuw vast.
De magnetestring schuurt wanner ik rijd. ■
Oorzaak Oplossing
Vreemde voorwerpen hebben zich gehecht aan de magnetestring en schuren gegen de zender of de koppelingsdoos.	Maak de zender, koppelingsdoos en magnetestring schoon.

Zorg, onderhoud en opslag

Gebruik een droge zachte doek of een iets vochtige en uitgewrongen doek om • vuil van de linker- enrechtzerenders, de kleppen van de spanningsmeterunit, de magneetring en andere accessoires te verwijderen.

Gebruik geen benzeen, verfverdunner of andere vluchtige chemische stoffen, reinigers of met chemicalien behandelde doeken. U kurz hierdoor het product beschadigen of de lak kan afbladeren.

• Als u van plan bent het product voor langearend Niet te gebruiken, haal de batterijden dan uit de batterijhouser.

NL

Bunneeppuoe

sueaee

66

Technische gegevens

Gewicht: 73 g

Afmetingen: Pedaalopvolgingssensor (rechterkant):

Rechterzender:

60,7 mm(B) × 46,9 mm(H) × 21,6 mm(D)

Koppelingsdoos, Klep spanningsmeterunit:

63,3 mm(B) × 47,2 mm(H) × 9,9 mm(D)

Pedaalopvolgingssensor (linkerkant):

99,4 mm(B) × 48,2 mm(H) × 14,6 mm(D)

Magnestring:

Waterbestendig: Het apparatus haeft een waterbestendigheidsfactor van IPX-6.

Communicatiemethode (sensoren): ANT+ draadloos

Batterij:CR2032

Bedrijfstijd batterij: Circa 200 uur (bij normale temperatuur)

Bedrijfstemperatuur: -10 t/m 50^

Accessoires: Magnestring, Magnestringbevestiging voor

Hollowtech II, Batterijen (CR2032), kabelsluitingen, kruskopschroeven, Gebruikershandleiding, Belangrijke informatie voor de gebruiker, Garantiekaart

• De bedrijfstijd van de batterij kan afhankelijk van de gebruiksomstandigheden afnemen.
• ANT+ is een draadloos persoonlijk netwerkprotocol met zeer lage stroomvereiste en gebrukt de 2 GHz-frequentieband.
  Voor meer informatie,zie http://www.thisisant.com/
• De technische gegevens en het ontwerp können zonder kennisgeving worden gewijzigd.
• Sommige afbeeldingen in deze handleiding wijken möglichk iets af van hetgeen u op uw apparaat ziet.

#
