MANUALE UTENTE SGYPM900H90 PIONEER

Configurazione del prodotto 71

Accessori 71

Installatione erimozione delle batterie/Commutazione delle modalità 73

Accoppiamento / Calibrazione

Accoppiamento con il ciclocomputer 76

Calibrazione dei sensori 78

Preparazione 78

Calibrazione del punto zero 78

Risoluzione dei problemi 80

Cura, manutenzione e conservazione 82

Specifiche 83

Questo prodotto è certificato ANT+TM.

Visitare http://www.thisisant.com/directory/ per un elenco di prodotti e applicazioni compatibili.

Caratteristiche

Questo prodotto è un sistema di sensori che analizza la pedalata di una bici in tempo reale. Calcola la direzione e l'intensità della forza che agisce sui pedali e calcola l'efficienza della pedalata.

Descrizione dei componenti

• Unità di misurazione dello sforzo: Rileva lo sforzo sulla pedivella e calcola la direzione e l'intensità della forza applicata su diessa.
• Anello magneto: Utilizzato per rilevare l'angolo della rotazione.
• Trasmettitori: Inviano le informazioni dell'unità di misurazione dello sforzo e dell'anello magnetico al ciclocomputer.

Commutazione delle modalità

Gli interrupttori nei trasmettitori di destra e di sinistra commutano il systema nelle modalità seguenti.

• Modalità Pedaling: utilizzata insieme al ciclocomputer SGX-CA900. Questa modalità calcola l'efficienza di pedalata e ottimizza al massimo la funzionalità del prodotto.
• Modalità misurazione di potenza: utilizzata con un ciclocomputer che supporta ANT^+^TM .

Manuali

I manuali del prodotto comprendono un Manuale utente e un Manuale di installmente.

Manuale utente:

Spiega come accoppiare il prodotto al ciclocomputer e calibrare i sensori.

Manuale di installmente:

http://www.pioneer.eu

Spiega in dettaglio i metodi di gestione. Vengono inoltre descritti per riferimento i metodi di INSTALLazione del prodotto (per i rivenditori).

Compatibilità

Guarniture

Il prodotto è compatibile con le guarniture seguenti.

Guarniture Commenti
SHIMANO FC-9000	Sono compatibili le lunghezze della pedivella di 165, 167,5, 170, 172,5, 175 mm e la serie di pedivelle 50-34T 52-36T, 52-38T, 53-39T. *

• Le descritioni continue in quello manuale sono per una guarnitura da 170 mm.

Movimento centrale

Sono compatibili i seguenti movimenti centrali.

Movimento centrale	Nomi dei prodotti Commenti
HOLLOWTECH II, JIS68	SHIMANO SM-BB7900 e SM-BB6700 *	Utilizza l'anello magnetico accessorio.

• SHIMANO SM-BB9000 non è compatibile.

Quando si utilizzato i movimenti centrali seguenti, sono necessarie le parti facoltative speciali (vendute separatamente).

Movimento centrale	Nomi dei prodotti Commenti
BB86 Pioneer SGY-BB86 eSGY-BB86C		Si collega direttamente all'anello magneto e alle parti facoltative (vendute separatamente).
BB30 Pioneer SGY-BB30 eSGY-BB30C
PF30 Pioneer SGY-BPFP30 eSGY-BBPF30C

L'installazione e la calibrazione del prodotto richiedono tecniche e strumenti specializzati. Chiedere al negotio nel quale si è acquistato il prodotto di eseguire l'installazione e la calibrazione.

Configurazione del prodotto

Accessori

Questo prodotto contiene le seguenti parti.

Sensore del monitor di pedalata (lato destro)
Parte del sensore del monitor di pedalata (lato destro) x 1

① Trasmettitore destro
Cavo di giunzione
③ Unità di misurazione dello sforzo
④Scatola di giunzione

Coperchio dell'unità di misurazione dello sforzo (lato destro) x 1

per 34T

per 36T

Guida del cavo di giunzione × 3

per 38T/39T

Configurazione del prodotto

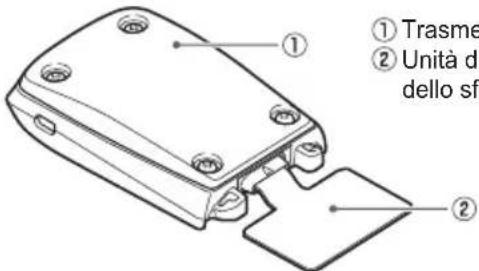

Sensore del monitor di pedalata (lato sinistro)

IT

① Trasmettitore sinistro
Unità di misurazione dello sforzo

Parte del sensore del monitor di pedalata (lato sinistro) x 1

Coperchio dell'unità di misurazione dello sforzo (lato sinistro) x 1

e e

Anello magnetico

Anello magnetico x 2 Anello magnetico accessorio per Hollowtech II x 2

Accessori

Batterie (CR2032) x 2 Fascette x 20

Viti a testa Phillips x 10

Manuale utente (il presente documento)

Scheda di garanzia

Informazioni importanti per l'utente

72

Installazione e rimozione delle batterie/ Commutazione delle modalità

Prima di utilizzare il prodotto è necessario installare le batterie. Una volta installate le batterie, è possibleambiare le modalità del sensore.

Il prodotto può essere utilizzato come misuratore di potenza ANT+ con i ciclocomputer di altri produttori (modalità misurazione di potenza). Per usare il prodotto nella modalità misurazione di potenza, inseire la batteria prima nel dato destro, poi nel dato sinistro.

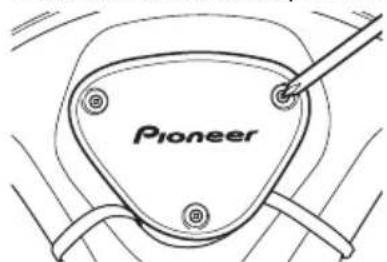

1. Allentare le viti sul trasmettitore e rimuovere il relativo coperchio.

Utilizzato un cacciavite Phillips per allentare la vite e rimuovere il coperchio.

Fare attenzione a non perdere la vita rimossa.

Trasmettitore destro (viti: 3 x)

Trasmettitore sinistro (viti: 4 x)

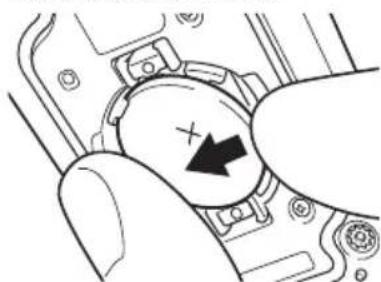

1. Rimuovere la batteria usata.

Trasmettitore destro

IT

Trasmettitore sinistro

Trasmettitore destro

Quando si insertisce delle nuove - batterie per la prima volta, guardare gli interrupttori nel comparto batteria e assicurarsi che la modalità del sensore sia impostata nella modalità desiderata.

I numero dispositivo dei trasmettitori sono stampati nel lato interno dei coperchi. Usare i numero dispositivo per accoppiare i sensori al ciclocomputer Pioneer SGX-CA900. Per dettagli, consultare il Manuale di installatione.

Trasmettitore sinistro

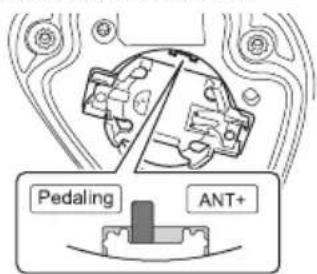

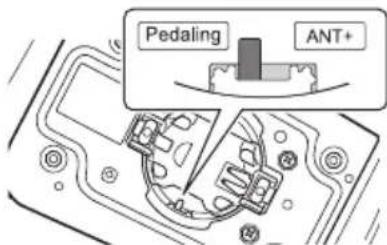

3. Cambiare la modalità del sensore.

Cambiare la modalità del sensore utilizzato l'interruttore a scorrimento nel comparto batteria dopo aver rimioso le batterie.

Pedaling: modalità di pedalata

ANT+: modalità misurazione di potenza

Impostare il sensore destro e quello sinistro sulla stessa modalita. Per usarli con il Pioneer SGX-CA900, impostare la modalità dei sensori su "Pedaling". Per usarli con altre marche di ciclocomputer, impostare la modalità dei sensori su "ANT+".

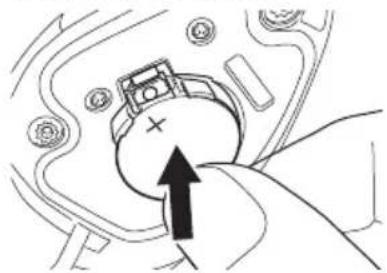

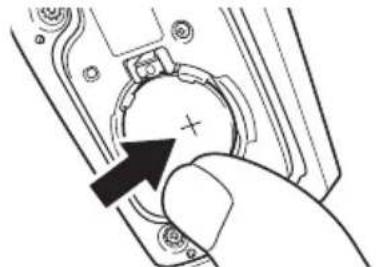

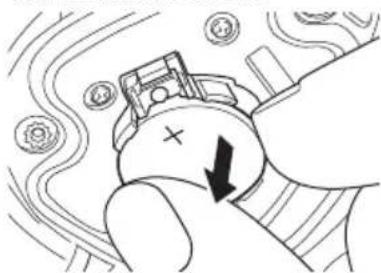

4. Installare la nuova batteria (CR2032).

Trasmettitore destro

Trasmettitore sinistro

Non usare batterie diverse da CR2032.

5. Controllare il display a LED.

Controllare i LED seguenti per assicurarsi che funzionino correttamente.

Modalità misurazione di potenza:

Quando le batterie sono installate, il trasmettitore destro e quello sinistro iniziano l'accoppiamento. Una volta completato l'accoppiamento i LED sul trasmettitore destro e su quello sinistro si illuminano di verde per 10 secondi.

Modalità di pedalata:

Quando le batterie sono installate, i LED si illuminano di verde per 10 secondi.

Se i LED non si accendono, o si.
accende solo un lato, installare
nuovamente le batterie. Se i LED
continuano a non accendersi, la
batteria potrebbe essere quasi scarica.
Sostituire la batteria con una nuova.
Quando li si usa nella modalita. misurazione di potenza, inserire la
batteria destra, quindi quella sinistra
e completenessl'accoppiamento dei
sensori destro e sinistro entro 5 minuti.

6. Installare il coperchio e serrare le viti per fissarlo in posizione.

Per serrare le viti,utilizzare uno strumento che possa misurare la coppia.

Coppia di serraggio: 18 cN·m

Serrare le viti sul trasmettitore sinistro seguating una direzione diagonale.

Accoppiamento con il ciclocomputer

Questa sezione descrive come accoppiare i sensori del monitor di pedalata SGX-PM900 installati sulla bici al ciclocomputer SGX-CA900.

• Questa procedura di accoppiamento potrebbe essere diversa se si utilizes un ciclocomputer diverso dal Pioneer SGX-CA900. Consultare il manuale del produttore del ciclocomputer per l'accoppiamento dei sensori.

1. Controllare la modalità del sensore.

Controllare che il trasmettitore destro e il trasmettitore sinistro siano nella modalità "Pedaling".

Vedere pagina 74 perambiare le modalità.

2. Toccare l'icona [Sensori] nella schermata iniziale del SGX-CA900.

Si après la schermata dell'elenco sensori.

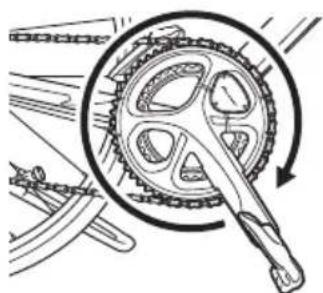

3. Ruotare la guarnitura della bici di un giro per avviare il trasmettitore.

Accoppiare con il ciclocomputer entro 5 minuti dopo l'attivazione dei trasmettitori.

4. Toccare l'icona [Collega nuovo] nella schermata dell'elenco sensori del SGX-CA900.

Si après il menu di collegamento sensori.

5. Toccare [Tipodi dispositivo] quindi [Sensore di pedalata D].

Per il trasmettitore sinistro, toccare [Sensore di pedalata S].

Se sono attivi più sensori, portare • l'unità principale più vicino al

sensore, oppure specificare il numero del disposito per accoppiare il sensore desiderato.

Consultare la Guida utente del ciclocomputer SGX-CA900 per informazioni su come specificare un numero dispositivo per accoppiare un sensore.

6. Toccare [Cerca].

Inizia la ricerca dei sensori.

A Viene visualizzato il messaggio [Ricerca in corso. Attendere].

7. Controllare le informazioni sul sensore.

Le informazioni sui sensori sono visualizzate快来 che sono stati individuati.

Controllare gli elementi seguenti.

[Numero dispositivo]

Assicurarsi che il numero del dispositivo sia uguale a quello del trasmettitore.

[Tasso di erre]

Assicurarsi che sia visualizzato "OK".

Sensore di pedalata D

Numero dispositivo 129

Numero produttore ---

Tasso di erreOK

Batteria

Consultare la Guida utente per informazioni sui numero dei dispositivi dei trasmettitori.

Se i numero visualizzati su [Numero dispositivo] sono diversi dai numero dispositivo dei trasmettitori, specificare i numero dispositivo da accoppiare al sensore.

Consultare la Guida utente del ciclocomputer SGX-CA900 per informazioni su come specificare un numero dispositivo per accoppiare un sensore.

Se viene visualizzato "NG" nell'area [Tasso di erre], le informazioni del sensore non sono ricevute correttamente perché le condizioni di trasmissione sono cattive.

Assicurarsi che il sensore che si sta accoppiano sia attivato, quindi avvincare l'SGX-CA900 più vicino al sensore ed eseguire nuovamente l'operazione di accoppiamento.

A causa dell'influenza della banda di frequenza da 2,4 GHz potrebber non essere possibile accoppiare il sensore. Se viene visualizzato "NG"anche se l'SGX-CA900 è più vicino al sensore ed è accopiato, provare nuovamente in quale luogo privo di interferenze provenienti da microonde,onde radio o appearecchi wireless.

L'accoppiamento del trasmettitore destro è completato.

Ora, accoppiare il trasmettitore sinistro.

Calibrazione dei sensori

Questa sezione descrive l'utilizzo del ciclocomputer SGX-CA900 per calibrare il punto zero del sensore del monitor di pedalata installato sulla bici.

In esta descrizione, il sensore del monitor di pedalata destro è utilizzato come esempio. La procedura per calibrare il lato sinistro è uguali a quella del lato destro.

Consultare il Manuale utente del ciclocomputer se lo si sta usando per la calibrazione... nella modalità misurazione di potenza.

IT

Preparazione

1. Fermare la bici in un luogo piatto e sicuro.
2. Rimuovere il pedale.

Per eseguire la calibrazione, rimuovere il pedale.

Calibrazione del punto zero

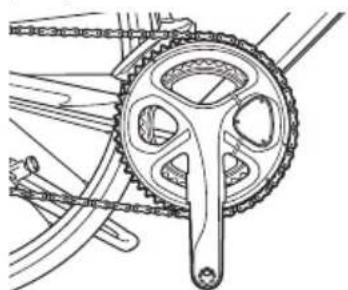

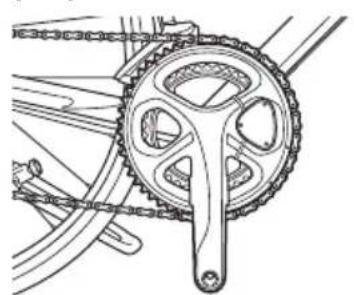

1. Posizione are il braccio pedivella in modo che sia perdicolare a terra.

1. Toccare l'icona [Sensori] nella schermata iniziale del SGX-CA900.
   Si après la schermata dell'elenco sensori.
2. Toccare [Sensore di pedalata D] quindi [Calibrazione (Zero)].
3. Toccare [Inizia calibrazione].

La calibrazione inizia.

Se la calibrazione è riuscita, viene visualizzato "Riuscito" nel Campo [Risultato].

Se viene visualizzato "Non riuscito", il sensore potrebbe essere stato calibrato in una posizione non stabile come se la pedivella si stesse muovendo. Calibrare nuovamente con la pedivellaferma.

Il prodotto è dotato di una funzione di correzione per la fluttuatione del punto zero in seguito alle variazioni di temperatura. La precisione di但这a funzione migliorara quando il sensore è calibrato a temperature diverse.

Questa funzione non riesce a misurare correttamente se si calibra o si controlla il sensore prima cheesso si sua acclimatato rispetto alla temperatura esterna.

1. Posizione are il braccio pedivella in modo che sia perdicolare a terra.

1. Toccare l'icona [Sensore di pedalata D] nella schermata dell'elenco sensori del SGX-CA900.

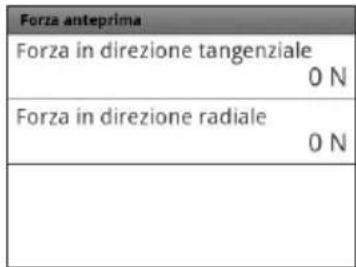

2. Confermare il valore in [Forza anteprima].

Assicurarsi che i valori [Forza in direzione tangenziale] e [Forza in direzione radiale] siano visualizzati qui.

Forza in direzione tangenziale: 0 ± 3 N- Forza in direzione radiale: 0 ± 3 N

La calibrazione del lato destro è completeness. Calibrare il lato sinistro allo stesso modo.

Una volta terminate le calibrazioni di destra e di sinistra, collegare il pedale alla bici.

Risoluzione dei problemi

Consultare i suggerimenti seguenti in caso di problemi durante l'installazione o l'uso del prodotto.

Se qui non si riesce a trovare le informazioni desiderate, consultare il Manuale di installmente, per ulteriori dettagli.

Non riesco ad accoppiare il ciclocomputer nella modalità misuratore di potenza né nella modalità di pedalata.

IT

Causa Soluzione
La batteria è quasi scarica. Se, una volta installata la batteria, i LED non si accendono, la batteria è quasi scarica. Sostituire la batteria con una nuova.	Installare la batteria dal lato corretto (vedere pagina 75).
Il lato (+) o (-) della batteria è installato dal lato opposto.
La modalità del sensore di pedalata è errata.	Cambiare la modalità e accopiaria la ciclocomputer (vedere pagina 74).
Ci sono altri apparecchiature wireless o microonde vicine.	Allontanare le altre apparecchiature wireless o i fornii a microonde. Spostare il sensore più vicino al ciclocomputer e accopiarili.
L'altro sensore vicino è accopiato al ciclocomputer.	Per accopiare il ciclocomputer,分开are gli altri sensori a più di 10 m o specificare il numero dispositivo. Consultare il Manuale di installmente.

Non riesco ad accoppiare il ciclocomputer nella modalità misuratore di potenza.

Causa Soluzione
L'accoppiamento tra il sensore destro e quello sinistro non è riuscito.	Assicurarsi che la modalità del sensore si trovi in modalità misurazione di potenza. Prima inseire la batteria destra, poi la batteria sinistra entro 5 minuti. Assicurarsi che i LED del sensore sinistro e di quello destro siano illuminati di verde. Collegare il ciclocomputer entro 5 minuti da quando si sono accesi i LED.
È stato specificato il numero dispositivo del trasmettitore destro.	Se si specifica il numero dispositivo e si cercà il sensore nella modalità misurazione di potenza, specificare il numero dispositivo del trasmettitore sinistro.

ooadns

La calibrazione del punto zero è fallita.

Causa Soluzione
La pedivella è soggetta a una forza esterna o si sta muovendo.	Rimuovere il pedale alla pedivella e calibrare il sensore da fermo (vedere pagina 78).

Quando sto pedalando, il display del ciclocomputer è strano.

Causa Soluzione
La calibrazione del punto zero è fallita.	Calibrare il punto zero (vedere pagina 78).

Mentre pedalo sento uno sferragliare.

Causa Soluzione
Le fascette che installano il sensore o le viti sono lente.	Serrare nuovamente le fascette e le viti.

Mentre pedalo, I'anello magnetico strofina.

Causa Soluzione
Si sono attaccati dei corpi estranei all'anello magnetico e si strofinano contro il trasmettitore o la scatola di giunzione.	Pulire il trasmettitore, la scatola di giunzione e l'anello magnetico.

Cura, manutenzione e conservazione

• Per pulire lo sporco dai trasmettitori destro e sinistro, dai coperchi dell'unità di misurazione dello sforzo, dall'anello magnetico e dagli altri accessori, usare un panno morbido asciutto o un panno bagnato e strizzato.

Non utilizzato benzina, solvente per vernici o altri agenti chimici volatili, detergenti o panni trattati chamicamente. Si potrebbe danneggiare il prodotto o far staccare la vernice.

Se si preve de non utilizzato il prodotto per un lungo periodo di tempo, rimuovere le batterie.

Specifiche

Peso: 73 g

Dimensioni: Sensore del monitor di pedalata (lato destro):

Trasmettitore destro:

60,7 mm(L) × 46,9 mm(H) × 21,6 mm(P)

Scatola di giunzione, Coperchio dell'unità di

misurazione dello sforzo:

63,3 mm(L) × 47,2 mm(H) × 9,9 mm(P)

Sensore del monitor di pedalata (lato sinistro):

99,4 mm(L) × 48,2 mm(H) × 14,6 mm(P)

Anello magnetico:

Resistente all'acqua: Il dispositorio è classificato come IPX-6 per la resistenza all'acqua.

Metodo di comunazione (sensori): ANT+ wireless

Batteria: CR2032

Durata della batteria: 200 ore circa (a una temperatura normale)

Temperatura di funzionamento: -10 - 50° C

Accessori: Anello magnetico, Anello magnetico accessorio per

Hollowtech II, Batterie (CR2032), fascette, viti a testa

Phillips, Manuale utente, Informazioni importanti per

I'utente, Scheda di garanzia

La durata della batteria potrebbe diminuire in base alle condizioni d'uso.

ANT+ è un protocollo di rete wireless personale con requisiti di alimentazione • molto bassi che utilizes la banda di frequenza da 2,4 GHz.

Per maggiori informazioni, visitare http://www.thisant.com/

• Le specifiche e il design sono soggetti a possibili modifiche alla preavviso.

Le illustrazioni utilizzate in quello manuale possono essere diverse da quella • reali.

Índice de materias

Introduccion

85

Manuales. 85

Compatibilidad 86

Primeros pasos

Si prega di visitare il site www.pioneer.eu per registrar il prodotto.
