SGYPM900H90 - Zähler PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Tretanalysegerät / ANT+ Leistungsmesser
Marke	Pioneer
Modell	SGYPM900H90
Abmessungen (rechter Sender)	60,7 mm (L) × 46,9 mm (H) × 21,6 mm (T)
Abmessungen (linker Sensor)	99,4 mm (L) × 48,2 mm (H) × 14,6 mm (T)
Gesamtgewicht	73 g
Stromversorgung	2 CR2032-Batterien (enthalten)
Batterielebensdauer	Ca. 200 Stunden bei Normaltemperatur
Hauptfunktionen	Echtzeit-Tretanalyse, Berechnung von Kraftrichtung und -intensität, Messung der Tretwirkung
Betriebsmodi	Tretmodus (mit SGX-CA900) und Leistungsmesser-Modus (ANT+)
Kompatibilität	Shimano FC-9000 Kurbelgarnituren, HOLLOWTECH II/JIS68 sowie BB86/BB30/PF30 (mit optionalen Teilen)
Funkstandard	ANT+ (2,4 GHz-Band)
Wasserschutzklasse	IPX6
Betriebstemperatur	-10°C bis 50°C
Wartung und Reinigung	Mit einem weichen, trockenen oder leicht feuchten Tuch abwischen; kein Benzol, Verdünner oder chemische Reiniger verwenden
Enthaltene Teile / Zubehör	Rechter und linker Sender, Dehnungsmessstreifen-Einheiten, Abdeckungen, Magnetring mit Befestigungen, 2 CR2032-Batterien, 20 Kabelbinder, 10 Kreuzschlitzschrauben, Bedienungsanleitung, Garantieschein
Garantie	Garantieschein enthalten

Häufig gestellte Fragen - SGYPM900H90 PIONEER

Wie werden die Batterien in den Sensor eingelegt?

Schrauben Sie die Abdeckung des Senders mit einem Kreuzschlitzschraubendreher ab, entfernen Sie ggf. die alte Batterie und legen Sie eine CR2032-Batterie unter Beachtung der angegebenen Polarität ein. Schließen Sie die Abdeckung und ziehen Sie die Schrauben mit einem Drehmoment von 18 cN·m an.

Wie wird der Sensor mit dem Fahrradcomputer SGX-CA900 gekoppelt?

Stellen Sie sicher, dass sich die Sender im Tretmodus befinden. Gehen Sie am SGX-CA900 auf den Sensorbildschirm, tippen Sie auf 'Neue Verbindung', wählen Sie 'Tretanalysator R' (oder L für links) und starten Sie die Suche. Drehen Sie die Kurbel, um die Sensoren zu aktivieren, und koppeln Sie sie innerhalb von 5 Minuten.

Wie wird der Nullpunkt des Sensors kalibriert?

Stellen Sie das Fahrrad auf eine ebene Fläche, entfernen Sie das Pedal und positionieren Sie die Kurbel senkrecht zum Boden. Gehen Sie am SGX-CA900 zu den Sensoren, wählen Sie den Tretanalysator, dann 'Kalibrierung (Nullpunkt)' und starten Sie die Kalibrierung. Überprüfen Sie, ob die tangentialen und radialen Kräfte nahe 0 ± 3 N liegen.

Welche Betriebsmodi sind verfügbar?

Der Sensor kann im Tretmodus (für die Verwendung mit dem Pioneer Fahrradcomputer SGX-CA900) oder im Leistungsmesser-Modus (ANT+ kompatibel mit anderen Fahrradcomputern) betrieben werden. Der Modus wird über einen Schiebeschalter im Batteriefach ausgewählt.

Ist der Sensor mit allen Fahrrädern kompatibel?

Der Sensor ist kompatibel mit Shimano FC-9000 Kurbelgarnituren (Längen 165 bis 175 mm) und HOLLOWTECH II/JIS68 Innenlager. Für BB86, BB30 und PF30 Innenlager sind optionale Pioneer Teile erforderlich.

Was tun, wenn die LED des Senders nicht leuchtet?

Überprüfen Sie, ob die Batterie korrekt eingelegt ist (Polarität) und ob sie neu ist. Wenn die LED immer noch nicht leuchtet, ersetzen Sie die Batterie durch eine CR2032. Wenn nur eine Seite leuchtet, setzen Sie die Batterien neu ein oder überprüfen Sie den Sensormodus.

Wie reinigt man den Sensor?

Verwenden Sie ein weiches, trockenes oder leicht angefeuchtetes (ausgewrungenes) Tuch, um die Sender, Abdeckungen und den Magnetring abzuwischen. Verwenden Sie niemals Benzol, Verdünner oder aggressive Chemikalien.

Wie lange halten die Batterien?

Die CR2032-Batterien bieten ca. 200 Stunden Nutzungsdauer bei Normaltemperatur. Die Lebensdauer kann je nach Nutzungsbedingungen variieren.

Ist das Produkt wasserdicht?

Ja, der Sensor hat die Schutzklasse IPX6, was ihn gegen starkes Spritzwasser schützt. Vermeiden Sie jedoch längeres Eintauchen.

Wo finde ich die ausführliche Installationsanleitung?

Die Installationsanleitung ist auf der Website www.pioneer.eu verfügbar. Sie beschreibt die Installationsmethoden, einschließlich spezieller Innenlager und der Montage der Komponenten.

BEDIENUNGSANLEITUNG SGYPM900H90 PIONEER

Konfigurierung des Produkts 21

Zubehor 21

Batterien einsetzen und entnahmen / Betriebsmodus umschalten 23

Koppeln / Kalibrieren

Koppeln mit dem Cyclocomputer 26

Sensoren kalibrieren 29

Vorbereitung 29

Nullpunkt kalibrieren 29

Nullpunkt kontrollieren 30

Technische Daten und Support

Fehlersuche 31

Pflege,Wartung und Aufbewährung 33

Technische Daten 34

Dieses Produkt ist ANT+™ zertifiziert.

Besuchen Sie http://www.thisisant.com/directory/ für eine Seite mit den kompatiblen Produkten und Apps.

Funktionen

Bei diesen Produkt handelt es sich um ein Sensorsystem, das die Pedalbetätigung eines Fahrrads in Echtzeit analysiert. Anhand derichtigung und Stärke der auf die Pedale wirkenden Kräfte wird die Effizienz des Pedaltritts berechnet.

Beschreibung der Komponenten

Dehnungsmessstreifenmodul:

Erkennt die Belastung der Kurbel und berechnet die Richtung und Stärke der auf die Kurbel wirkenden Kraft.

Magnetring: Dient zur Erkennung des Drehwinkels.

Sender: Übertragen Daten vom Dehnungsmessstreifenmodul und

Magnetring zum Cyclocomputer.

Betriebsmodus umschalten

Mit den Schaltern im linken und rechten Sender konnen die folgenden Betriebsarten gewählt werden:

• Pedaltritt-Modus: Wird in Verbindung mit dem Cyclocomputer SGX-CA900 verwendet. Diese Modus, in dem die Effizienz des Pedaltritts berechnet wird, erschließlich die maximale Funktionalität des Geräts.
  Leistungsmesser-Modus: Wird in Verbindung mit einem Cyclocomputer verwendet, der ANT+TM Unterstützung.

Handbucher

Die Dokumentation des Produkts besteht aus diesen Benutzerhandbuch und einem Installationshandbuch.

Benutzerhandbuch:

Erläutert die Kopplung des Produkts mit dem Cyclocomputer und die Kalibrierung der Sensoren.

Installationshandbuch:

http://www.pioneer.eu

Erläutert die Handhabung im Detail. Die Installationsmöglichkeiten für die

Produkte werden (für Handler) zu Referenzzwecken ebenfalls beschreiben.

Kompatibilität

Kurbelgarnituren

Das Produkt ist mit den folgenden Kurbel Garnituren kompatibel:

Kurbelgarnituren Bemerkungen
SHIMANO FC-9000	Kurbellängen mit 165, 167,5, 170, 172,5, 175 mm und die Kurbelgarnituren 50-34T, 52-36T, 52-38T, 53-39T sind kompatibel. *

• Die Beschreibungen in thism Handbuch beziehen sich auf eine 170-mm-Kurbelgarnitur.

Innenlager

Die folgenden Innenlager sind kompatibel:

Innenlager Produktuktbezeichnungen Bemerkungen
HOLLOWTECH II, JIS68	SHIMANO SM-BB7900 und SM-BB6700 *	Benötigt Magnetringhalter.

• SHIMANO SM-BB9000 ist nicht kompatibel.

Bei Verwendung der folgenden Innenzager wird das angegebene optionale Zubehör bestehtigt (separatehaldlich).

Innenlager Produktbezeichnungen Bemerkungen
BB86 Pioneer SGY-BB86 und SGY-BB86C		Direkte Anbringung an Magnetring und optionalem Zubehör (separat erhältlich).
BB30 Pioneer SGY-BB30 und SGY-BB30C
PF30 Pioneer SGY-BP30 und SGY-BBPF30C

Für den Einbau und die Kalibrierung des Produkts sind spezielle Verfahren und Werkzeuge erforderlich. Lassen Sie den Einbau und die Kalibrierung von dem Handler durchführten, bei dem Sie das Produkt erworben haben.

Konfigurierung des Produkts

Zubehör

Dieses Produkt besteht aus den folgenden Komponenten:

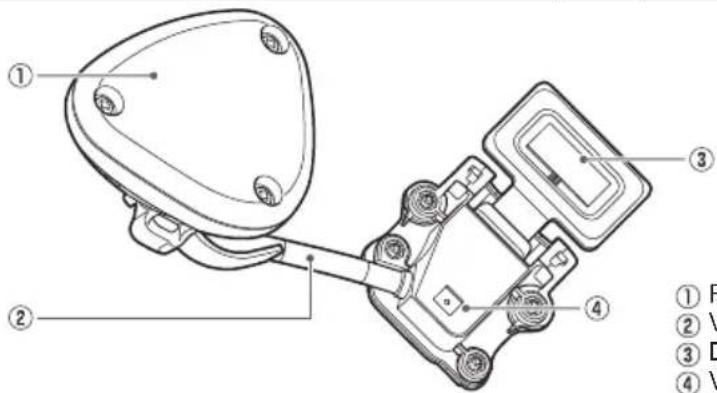

Pedalsensor (rechts)

① Rechter Sender
② Verbindungskabel
③ Dehnungsmessstreifenmodul
④ Verbindungsmodul

Pedalsensorbaugruppe (rechts) x 1

Abdeckung für Dehnungsmessstreifenmodul (rechts) x 1

fur 34T

für 36T

für 38T/39T

Verbindungskabelführung × 3

Konfigurierung des Produkts

DE

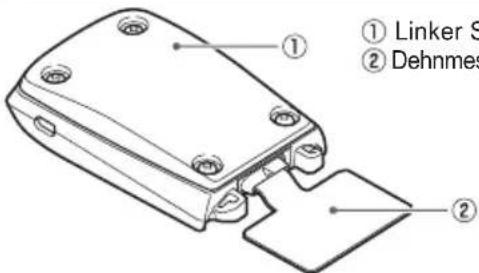

Pedalsensor (links)

eess

Pedalsensoreinheit (links) x 1

① Linker Sender
② Dehnmessstreifeneinheit

Abdeckung für Dehnungsmessstreifenmodul (links) x 1

Magnetring

Magnetring x 2 Magnetstringhalterung fur Hollowtech II x 2

Zubehor

Batterien (CR2032) x 2 Kabelbinder x 20

Kreuzschlitzschrauben x 10

Benutzerhandbuch (dieses Dokument)

Garantiekarte

Wichtige Informationen für den Benutzer

22

Batterien einsetzen und entnehmer / Betriebsmodus umschalten

Bevor Sie das Produkt verwenden können, müssen Sie die Batterien einsetzen. Nach dem Einsetzen der Batterien können Sie den Sensor-Betriebsmodus wechseln.

• Das Produkt kann als ANT+-Leistungsmesser in Verbindung mit Fahrradcomputern anderer Hersteller eingesetzt werden (Leistungsmesser-Modus). Zur Verwendung des Produkts im Leistungsmesser-Modus setzen Sie die Batterie zunachst in die rechte, dann in die linke Geräteinheit ein.

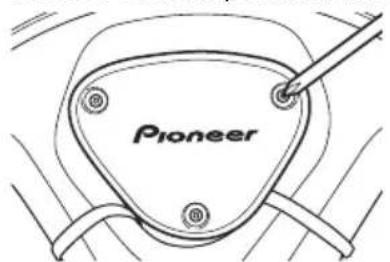

1. Lockern Sie die Schrauben am Sender und behmen Sie die Abdeckung ab.

Lockern Sie mit einem Kreuzschlitzschraubendreher die Schrauben undnehmen Sie die Abdeckung ab.

Achten Sie darauf, die entfernte Schraube nicht zu verlieren.

Rechter Sender (Schrauben: 3 x)

Linker Sender (Schrauben: 4 x)

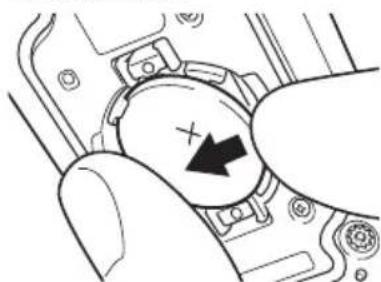

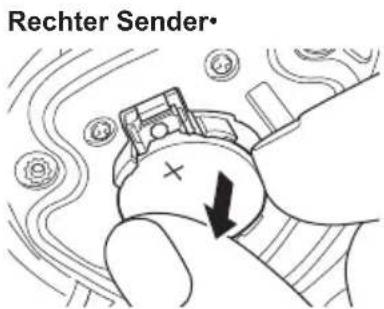

2. Entnehmen Sie die alte Batterie.

Batterien einsetzen und entnahmen / Betriebsmodus umschalten

DE

Linker Sender

Rechter Sender

e e

Kontrollieren Sie vor dem ersten Einlagen neuer Batterien die Einstellung der Schalter im Batteriefach und vergewissern Sie sich, dass der Sensor auf den Betriebsmodus eingestellt ist, den Sie verwenden möchten. Die Gerätenummern der Sender sind jeweils auf der Innenseite der Abdeckung angegeben. Sie konnen diese Gerätenummern verwenden, um die Sensoren mit dem Pioneer Cyclocomputer SGX-CA900 zu koppeln. Einzelheiten entnehmer Sieitte dem Installationshandbuch.

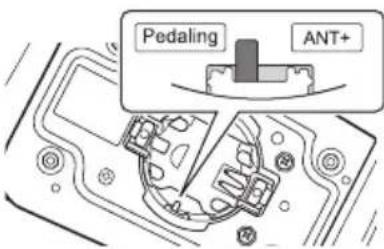

Linker Sender

"Pedaling": Pedaltritt-Modus

"ANT+": Leistungsmesser-Modus

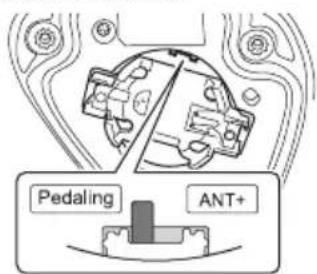

3. Schalten Sie den Sensor-Betriebsmodus um.

Wenn die Batterien entnommen sind, konnen Sie mit dem Schiebeschalter im Batteriefach den Sensor-Betriebsmodus wechseln.

Stellen Sie den linken und.
rechten Sensor auf den gleichen Betriebsmodus ein.
Zur Verwendung mit dem Pioneer SGX-CA900 stellen Sie den Sens Betriebsmodus auf,Pedaling" ein Zur Verwendung mit
Fahrradcomputern anderer Hersteller stellen Sie den SensorBetriebsmodus auf ATN^+ "ein.

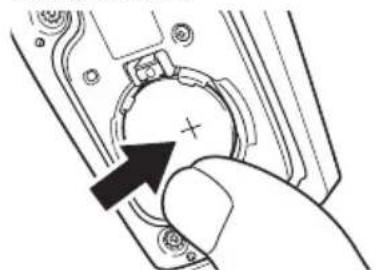

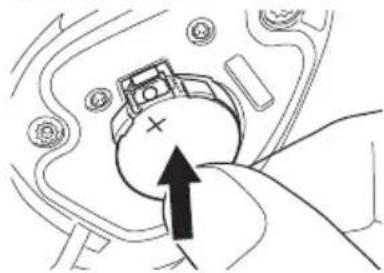

4. Legen Sie die neue Batterie ein (CR2032).

Rechter Sender

Linker Sender

Verwenden Sie ausschließlich den Batterietyp CR2032.

5. Kontrollieren Sie die LED-Anzeige.

Kontrollieren Sie die Funktion der LEDs wie folgt.

Leistungsmesser-Modus:

Sobald die Batterien eingelegt sind, beginnen sich der linke und rechte Sender zu koppeln. Nach Abschluss des Kopplungsvorgangs leuchtend die LEDs am linken und rechten Sender 10 Sekunden lang grün.

Pedaltritt-Modus:

Sobald die Batterien eingelegt sind, leuchten die LEDs 10 Sekunden lang grün.

Wenn die LEDs nicht oder nur auf einer.
Seite leuchten, legen Sie die Batterien neu ein. Wenn die LEDs noch immer nicht leuchten, ist möglicherweise die betreffende Batterie sehr schwach.
Ersetzen Sie die Sensorbatterie.
Wenn Sie den Leistungsmesser-Modus verwenden, setzen Sie zuerst die rechte, dann die linke Batterie ein und schlieben Sie den Kopplungsvorgang zwischen dem linken und rechten Sensor innerhalb von 5 Minuten ab.

6. Setzen Sie die Abdeckung auf und fixieren Sie sie mit den Schrauben.

Verwenden Sie einen

Drehmomentschlüssel o.Ä., der beim Festziehen der Schrauben das Drehmoment messen kann.

Anzugsdrehmoment: 18 cN·m

Ziehen Sie die Schrauben am linken Sender über Kreuz (diagonal) fest.

Koppeln mit dem Cyclocomputer

In diesen Kapitel wird beschreiben, wie Sie die installierten Pedalsensoren SGX-PM900 am Fahrrad mit dem Cyclocomputer SGX-CA900 koppeln.

• Das Kopplungsverfahren kann hiervon abweichen, wenn Sie einen anderen Fahrradcomputer als den Pioneer SGX-CA900 verwenden.itte informieren Si esich im Handbuch zu Ihrhem Fahrradcomputer uber die Vorgehensweise zum Koppeln der Sensoren.

1. Kontrollieren Sie den Sensor-Betriebsmodus.

Vergewissern Sie sich, dass sowohl am rechten als auch am linken Sender der Modus "Pedaling" eingestellt ist.

Hinweise zum Umschalten des Betriebsmodus finden Sie auf Seite 24.

2. Tippen Sie auf das Symbol [Sensoren] auf dem Startbildschirm des SGX-CA900.

Der Sensorlisten-Bildschirm wird geöffnet.

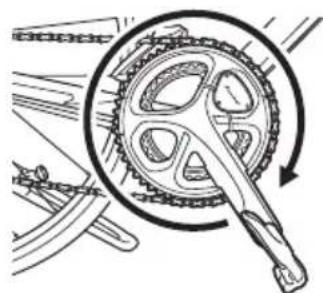

3. Drehen Sie die Kurbelgarnitur des Fahrrads eine Umdrehung welt, um den Sender zu starten.

Nehmen Sie die Kopplung mit dem Cyclocomputer innerhalb von 5 Minuten nach der Aktivierung der Sender vor.

1. Tippen Sie auf das Symbol [Neuanschluss] auf dem Sensorlisten-Bildschirm des SGX-CA900.

Das Sensorverbindungs-Menu wird geöffnet.

1. Tippen Sie auf [Gerätotyp] und anschließend auf [Pedaltrittmonitor R].

Für den linken Sender tippen Sie auf [Pedaltrittmonitor L].

Wenn mehrere Sensoren aktiviert sind, positionieren Sie das Gerät naher am Sensor oder geben Sie die

Gerätenummer des zu koppelnden Sensors an.

Bitte informieren Sie sich im Benutzerhandbuch des

Cyclocomputer SGX-CA900, wie

eine Gerätenummer zur Kopplung eines Sensors angegeben wird.

1. Tippen Sie auf [Suche].

Die Suche nach dem Sensor beginnt.

Die Meldung [Wird gesucht. Bittel warten.] wird angezeigt.

1. Kontrollieren Sie die Informationen über den Sensor.

Informationen zu den Sensoren

werden angezeigt, sobald die

Sensoren gefunden wurden.

Kontrollieren Sie die folgenden Punkte.

[Gerätenummer]

Vergewissern Sie sich, dass die Gerätenummer mit der

Gerätenummer des Senders übereinstimmt.

[Fehlerrate]

Vergewissern Sie sich, dass „OK“ angezeigt wird.

Koppeln mit dem Cyclocomputer

DE

Hinweise zu den Gerätenummern der Sender führen Sie im Benutzerhandbuch. Wenn die als [Gerätenummer] angezeigten Nummern nicht mit den Gerätenummern der jeweiligen Sender übereinstimmen, mussen Sie die mit dem Sensor zu koppelnden Gerätenummern angeben.itte informieren Sie sich im Benutzerhandbuch des Cyclocomputer SGX-CA900, wie eine Gerätenummer zur Kopplung eines Sensors angegeben wird. Wenn NG im Bereich [Fehlerrate] angezeigt wird, werden die Informationen vom Sensor aufgrund schlechter Übertragungsbedingungen nicht korrekt empfangen.Vergewissern Sie sich, dass der zu koppelnde Sensor aktiviert ist; positionieren Sie dann den SGX-CA900 naher beim Sensor und wiederholen Sie den Kopplungsvorgang. Eventuell wird die Kopplung mit dem Sensor durch Storeinfusse im 2,4- GHz-Frequencyband verhindert.Wenn NG aerscheint, obwohl Sie den SGXCA900 nahr beim Sensor positioniert und mit ihm gekoppelt haben, wiederholen Sie den Versuch an einer anderen Stelle, an der keine Störungen durch Mikrowellen, Funkwellen oder drahtlose Geräte auftreten.

Damit ist die Kopplung des rechten Senders abgeschlossen. Koppeln Sie anschließend den linken Sender.

Sensoren kalibrieren

In this sem Kapitel wird beschreiben, wie Sie mit dem Cyclocomputer SGX-CA900 den Nullpunkt des am Fahrrad montierten Pedalsensors kalibrieren konnen.

• These Beschreibung verwendet den Pedalsensor auf der rechten Seite als Beispiel. Die Kalibriierung auf der linken Seite verläuft analog zur rechten Seite. Informieren Sie sich im Benutzerhandbuch des verwendeten Fahrradcomputers über die Vorgehensweise zur Kalibriierung im Leistungsmesser-Modus.

Vorbereitung

1. Stellen Sie das Fahrrad auf einer ebenen Fläche sicher ab.
2. Bauen Sie das Pedal ab.

Bauen Sie das Pedal ab, um die Kalibrierung durchzuführen.

Nullpunkt kalibrieren

1. Drehen Sie den Kurbelarm in eine zum Boden senkrechte Stellung.

1. Tippen Sie auf das Symbol [Sensoren] auf dem Startbildschirm des SGX-CA900.
   Der Sensorlisten-Bildschirm wird geöffnet.
2. Tippen Sie auf [Pedaltrittmonitor R] und anschließend auf [Kalibrierung (Null)].
3. Tippen Sie auf [Kalibrierung starten].

Die Kalibrierung beginnt.

Wenn die Kalibrierung erfolgreich verlauf, entscheid. "Erfolg" im Feld [Ergebnis].

Wenn, Fehlgeschlagen" erscheint,
wurde der Sensor eventuell
aufgrund einer Kurbelbewegung in
einem instabilen Zustand kalibriert.
Wiederholen Sie die Kalibrierung,
ohne dass sich die Kurbel bewegt.

Sensoren kalibrieren

DE

Das Produkt verfügt über

eine Korrekturfunktion fur die temperaturabhängige

Nullpunktschwankung. Die

Genauigkeit dieser Funktion verbessert sich, wenn der Sensor bei verschiedenen Temperatoren kalibriert wird.

These Funktion kann keine genaue Messung vornehmen, wenn der Sensor vor der Akklimatisierung mit der Außentemperatur kalibriert oder überprüft wurde.

e /ueddo

Udddo

Nullpunkt kontrollieren

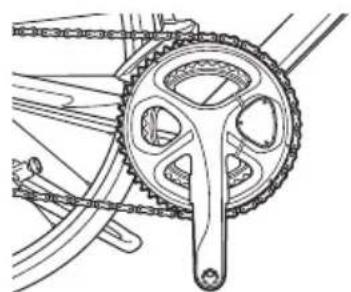

1. Bringen Sie den Kurbelarm in eine zum Boden senkrechte Stellung.

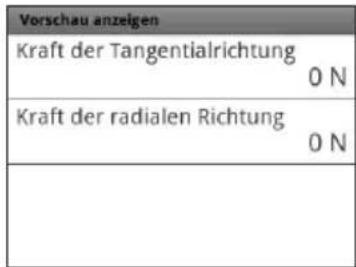

1. Kontrollieren Sie den Wert in [Vorschau anzeigen].

Vergewissern Sie sich, dass für [Kraft der Tangentialrichtung] und [Kraft der radialen Richtung] die folgenden Werte angezeigt werden:

Kraft der Tangentialrichtung: 0 ± 3 N

Kraft der radialen Richtung: 0 ± 3 N

Damit ist die Kalibrierung für die rechte Seite abgeschlossen.

Nehmen Sie die Kalibrierung fur die linke Seite analog vor.

Bauen Sie das Pedal wieder an,
wenn die Kalibrierung für die linke
und rechte Seite abgeschlossen ist.

1. Tippen Sie auf das Symbol [Pedaltrittmonitor R] auf dem Sensorlisten-Bildschirm des SGX-CA900.

30

Fehlersuche

Bitte beachten Sie die folgenden Empfehlungen, falls bei der Installation oder Verwendung des Produkts Probleme auftreten.

Falls benötigte Informationen hier nicht aufgeführrt sind, schlagen Sie weitere Einzelheiten im Installationshandbuch nach.

Die Kopplung mit dem Cyclocomputer ist weder im Leistungsmesser- noch im Pedaltritt-Modus möglich.

Ursache Lösung
Die Batterie ist sehr schwach. Wenn die LEDs beim Einsetzen der Batterie nicht leuchten, ist die Batterie beinahe leer. Ersetzen Sie die Batterie mit einer neuen.
Die Batterie wurde verpolt eingelegt (+)- und (-)-Seite vertauscht).	Setzen Sie die Batterie richtig herum ein (siehe Seite 25).
Der Pedalsensor ist auf den falschen Modus eingestellt.	Schalten Sie den Modus um undnehmen Sie die Kopplung mit dem Cyclocomputer vor (siehe Seite 24).
Es befinden sich andere drahtlose Geräte oder Mikrowellengeräte in der Höhe.	Vergroßern Sie den Abstand zu anderen drahtlosen Geräten oder Mikrowellengeräten. Positionieren Sie den Sensor;naher beim Cyclocomputer undephnen Sie die Kopplungvor.
Ein anderer Sensor in der Höhe ist mit dem Cyclocomputer gekoppelt.	Bringen Sie andere Sensoren in mehr als 10 m Abstand oder geben Sie die Gerätenummer des mit dem Cyclocomputer zu koppelnden Sensors an.itte lessen Sie,dazu das Installationshandbuch.
Die Kopplung zwischen dem rechten und linken Sensor schlägt fehl.	Stellen Sie sich, dass sich der Sensor-Betriebsmodus im Leistungsmesser-Modus befindet. Setzen Sie innerhalb von 5 Minuten zuerst die rechte, dann die linke Batterie ein. Vergewissern Sie sich, dass die LEDs am linken und rechten Sensor grün leuchten. Stellen Sie innerhalb von 5 Minuten nach dem Aufleuchten der LEDs eine Verbindung mit dem Cyclocomputer her.
Die Gerätenummer des rechten Senders wurde angegeben.	Wenn Sie die Gerätenummer angegeben, um den Sensor im Leistungsmesser-Modus zuuchen, müssen Sie die Gerätenummer des linken Senders angegeben.
Die Nullpunktkalibrierung schlägt fehl.■
Ursache Lösung
Die Kurbel wirkt durch eine Kraft von außen belastet oder bewegt.	Bauen Sie das Pedal von der Kurbel ab und kalibrierten Sie den Sensor im Stillstand (siehe Seite 29).
■ Die Anzeige des Cyclocomputer verhält sich während der Fahrt ungewöhnlich.
Ursache Lösung
Die Nullpunktkalibrierung schlägt fehl.	Kalibrierten Sie den Nullpunkt (siehe Seite 29).
Bei der Fahrt sind klappernde Geräusauste zu horen.■
Ursache Lösung
Kabelbinder zur Befestigung des Sensors oder Schrauben haben sich gelockert.	Fixieren Sie die Kabelbinder undziehen Sie die Schrauben fest.
Der Magnetring schleift während der Fahrt.■
Ursache Lösung
Am Magnetring hängende Fremdkörper schleifen am Sender oder Verbindungsmodul.	Reinigen Sie den Sender, das Verbindungsmodul und den Magnetring.

Pflege, Wartung und Aufbewährung

Verwenden Sie ausschließlich ein weiches trockenes oder keinlich angefeuchtetes Tuch, um Verschmutzungen vom linken und rechten Sensor, vom Dehnungsmessstreifenmodul, vom Magnetring und von den sonstigen Zubehörteilen abzuwischen.

Verwenden Sie weder Benzol oder Verdünner noch andere flüchtige Chemikalien, Reiniger oder chemisch behandelte Reinigungstücher: Diese konnten das Produkt beschädigen oder zum Abblättern der Farbbeschichtung führen.

• Wenn Sie das Produkt längerere Zeit nicht verwenden, entnahmeen Sie die Batterien.

Technische Daten

Gewicht: 73 g

Abmessungen: Pedalsensor (rechts):

Rechter Sender:

60,7 mm(B) × 46,9 mm(H) × 21,6 mm(T)

Verbindungsmodul, Abdeckung für

Dehnungsmessstreifenmodul:

63,3 mm(B) × 47,2 mm(H) × 9,9 mm(T)

57,0mm× 3,5mm

Schutz gegen Wasser: Dieses Gerät ist gegen starkes Strahlwasser geschützt (IPX6).

Kommunikationsverfahren (Sensoren): ANT+ drahtlos

Batterie: CR2032

Batteriebetriebsdauer: Ca. 200 Stunden (bei normaler Temperatur)

Betriebstemperatur: -10 bis +50 °C

Zubehör: Magnetring, Magnetringhalterung für

Hollowtech II, Batterien (CR2032), Kabelbinder,

Kreuzschlitzschrauben, Benutzerhandbuch, Wichtige

Informationen für den Benutzer, Garantiekarte

Die Betriebsdauer der Batterien kann sich in Abhängigkeit von den Betriebsbedingungen verkurzen.

• ANT+ ist ein drahtloses Netzwerkprotokoll im 2-GHz-Frequenzband mit sehr niedrigem Energiebedarf.
  Besuchen Sie für weitere Informationen http://www.thisisant.com/
• Technische Daten und Bauart können ohne Ankündigung geändert werden.
  Die Abbildungen in thisem Handbuch konnen von den tatsächlichen Geräten abweichen.

DE

35

FR

Introduction

Table des matieres

Introduction

Fonctionnalités 37

Manuels 37

38

Mise en route

57,0mm× 3,5mm

Technische gegevens 67

Dit product is ANT + ^TM -gecertificerd.

[Apparaatnummer] nicht

overeenkomen met de

Koppel verwolgens de linkerzender.

57,0mm× 3,5mm

57,0mm× 3,5mm

57,0mm× 3,5mm

Zum Registrieren Ihr's Produktes besuchen Sieitte www.pioneer.eu.

Bezoek www.pioneer.eu om uw product te registraren.

PIONEER CORPORATION

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, JAPAN
