MANUALE UTENTE SBTLT91 PIONEER

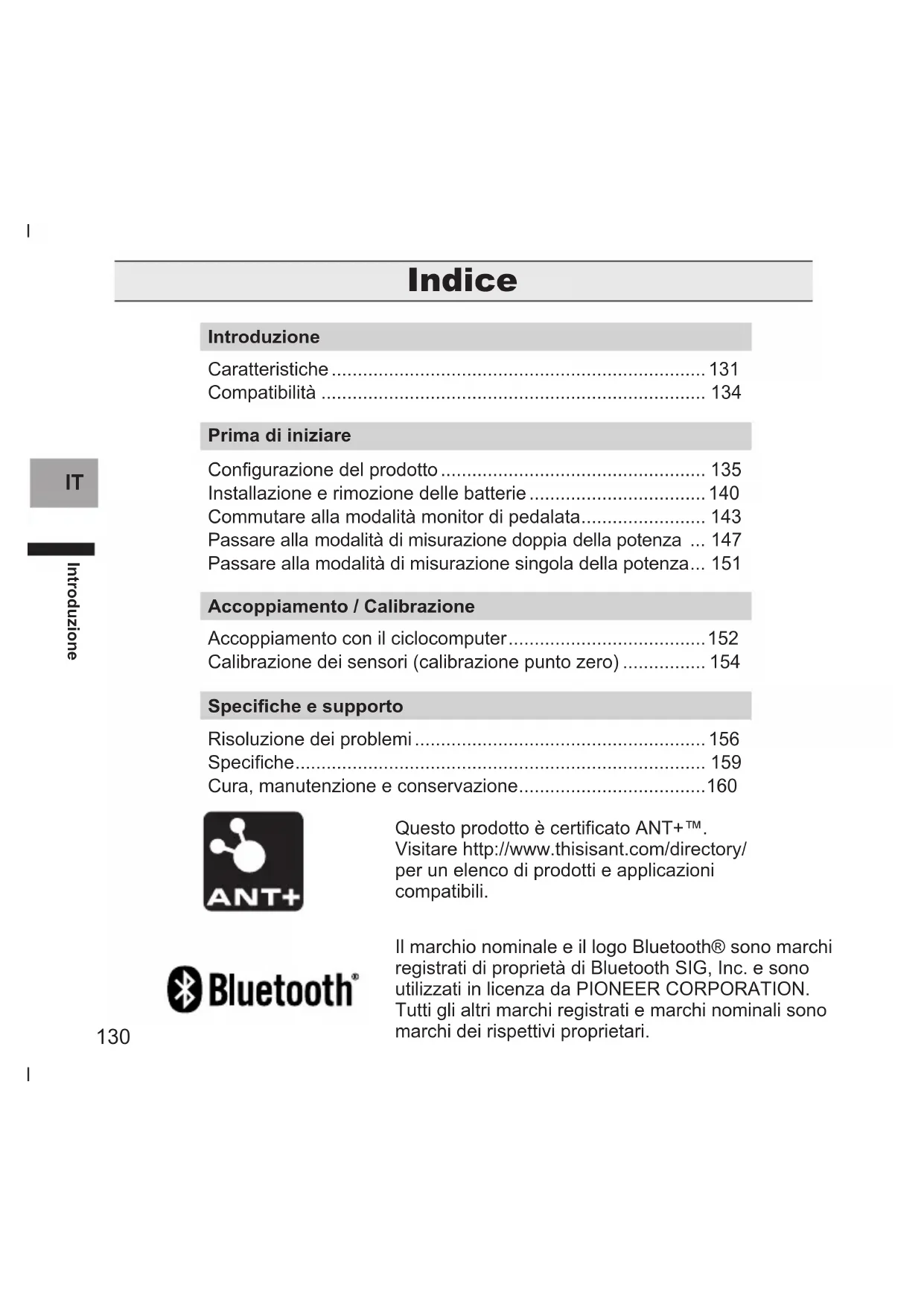

Configurazione del prodotto 135

Installazione e rimozione delle batterie 140

Commutare alla modalità monitor di pedalata 143

Passare alla modalità di misurazione doppia della potenza ... 147

Passare alla modalità di misurazione singola della potenza... 151

Accoppiamento / Calibrazione

Accoppiamento con il ciclocomputer 152

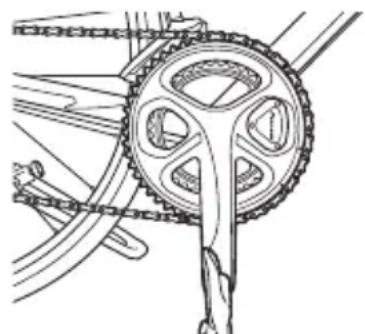

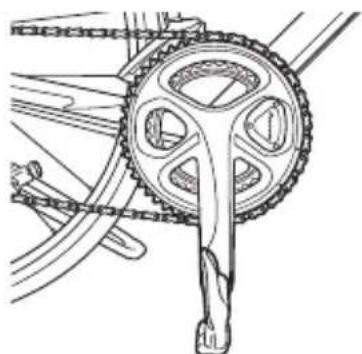

Calibrazione dei sensori (calibrazione punto zero) 154

Specifiche e supporto

Risoluzione dei problemi 156

Specifiche 159

Cura, manutenzione e conservazione 160

Questo prodotto è certificato ANT+TM. Visitare http://www.thisisant.com/direction/per un elenco di prodotti e applicazioni compatibili.

Bluetooth

Il marchio nominale e il logo Bluetooth® sono marchi registrati di proprieta di Bluetooth SIG, Inc. e sono utilizzati in licenza da PIONEER CORPORATION.

Tutti gli altri marchi registrati e marchi nominali sono marchi dei rispettivi proprietari.

Caratteristiche

Questo prodotto è un sistema di sensori che analizza la pedalata di una bici in tempo reale. Calcola la direzione e l'intensità della forza che agisce sui pedali e calcola l'efficienza della pedalata.

Descrizione dei componenti

• Unità di misurazione dello sforzo:

Rileva lo sforzo sulla pedivella e calcola la direzione e l'intensità della forza applicata su di esta.

Magnetete:

Utilizzato per rilevare l'angolo della rotazione.

• Trasmettitori:

Inviano le informazioni dell'unità di misurazione dello sforzo e del magnete al ciclocomputer.

Modalità prodotto

• Quando si utilizes SGX-CA500, la versione del firmware deve essere 20150501.02.43 o superiore.

• Modalità monitori di pedalata:

Se associato al ciclocomputer SGX-CA500, posso sono essere misurate l'efficienza della pedalata e del ritmo e altre propietà di questo genere. Si cui raggiungere l'utilizzo massimo delle funzioni del prodotto.

• Modalità misurazione doppia della potenza:

Sono necessari i sensori di destra e di sinistra. I valori effettivi della potenza dei sensori di destra e sinistra possono essere sommati e visualizzati, e cui è esere misurato il ritmo. Puede essere usato con SGX-CA500 o con un ciclocomputer che supporti ANT+ di un'alto produttore.

• Modalità misurazione singola della potenza:

Il valore della potenza dei sensori di destra e sinistra può essere raddoppiato e visualizzato rapidamente, e può essere misurato il ritmo. Può essere usato con SGX-CA500 o con un ciclocomputer che supporti ANT+ di un'alto produttore.

Commutazione delle modalità

• Quando si utilizes SGX-CA500, la versione del firmware deve essere 20150501.02.43 o superiore.

- Modalità monitori di pedalata (Pagina 143)

Può essere commutato con SGX-CA500. Non può essere commutato con ciclocompuer di altri produttori. Se la modalità è commutata in modalità pedalata, i LED sui sensori si illuminano di verde per 10 secondi.

Modalità corrente	Metodo 1 (interruttore a pressione del sensore di destra)	Metodo 2 (SGX-CA500)	LED Metodo di illuminazione
Misuratore doppio della potenza	Non più essere commutato	○	I LED si illuminano di verde per 10 secondi
Misuratore singolo della potenza	Non più essere commutato	○

- Modalità misurazione dopbia della potenza (Pagina 147)

La modalità può essereambiata con il SGX-CA500 o utilizzando l'interruttore a pressione del sensore destro. Se si sta usingo un ciclocomputer di altri produttore, commutare usingo il metod 1. Se la modalità è commutata in modalità misuratore di potenza, i LED si illuminano di luce arancione per 10 secondi.

Modalità corrente	Metodo 1 (interruttore a pressione del sensore di destra)	Metodo 2 (SGX-CA500)	LED Metodo di illuminazione
Monitor di pedalata Non può essere commutato		○	I LED si illuminano di arancione per 10 secondi
Misuratore singolo della potenza	○	○

• Modalità misurazione singola della potenza (Pagina 151)

È necessario SGX-CA500 per cancellare alla modalità monitor della pedalata. Non può essere commutato con ciclocompuer di altri produttori. Per cancellare alla modalità di misurazione doppia della potenza, usare SGX-CA500 oppure premere l'interruttore a pressione del sensore di destra. Se la modalità è commutata, i LED sui sensori lampeggiano di arancione per 10 secondi.

Modalità corrente	Metodo 1 (interruttore a pressione del sensore di destra)	Metodo 2 (SGX-CA500)	LED Metodo di illuminazione
Monitor di pedalata Non può essere commutato		○	I LED lampeggiano di luce arancione per 10 secondi
Misuratore doppio della potenza	○	○

Manuali

I manuali del prodotto comprendono un Manuale utente, pagine di supporto e importanti informazioni per l'utente.

• Manuale utente (il presente documento)

Spiegano come commutare le modalità del prodotto e come associarlo al ciclocomputer e calibrare i sensori.

• Page di supporto (sito internet)

Spiega in dettaglio i metodi di gestione. Come staccare il prodotto

(per rivenditori) è decrittoanche nei materiali di riferimento.

• Informazioni importanti per l'utente

La sezione Importanti informazioni per l'utente fornisce informazioni dettagliate relative alla sicurezza.

Compatibilità

Guarnitura

Il prodotto è supporta le guarniture seguenti.

Guarnitura Commenti
SHIMANO FC-R9100	Supporta pedivelle di lunghezza 165 / 167,5 / 170 / 172,5 / 175 / 177,5 / 180 mm e guarniture da 50-34T / 52-36T / 53-39T / 54-42T / 55-42T.
SHIMANO FC-R8000	Supporta pedivelle di lunghezza 165 / 170 / 172,5 / 175 mm e guarniture da 50-34T / 52-36T / 53-39T.

• Quando viene sostituito l'anello della catena, fare attenzione a non disconnettere il cavo di giunzione del sensore del monitor di pedalata destra. Prima vedere il video su come togliere l'anello della catena su http://pioneer-cyclesports.com/it/support/products/ per confirmare la procedura.

Per l'installazione e la calibrazione del prodotto, sono necessari capacità e attrezzi speciali. Per eseguire l'installazione e la calibrazione, chiedere sempre presso il negotio in cui si è acquistato il prodotto di effettuarlo. Dato che il prodotto è fissato alla guarnitura con un adesivo, non può essere rimioso sullaistrasse distruggere il sensore.

Configurazione del prodotto

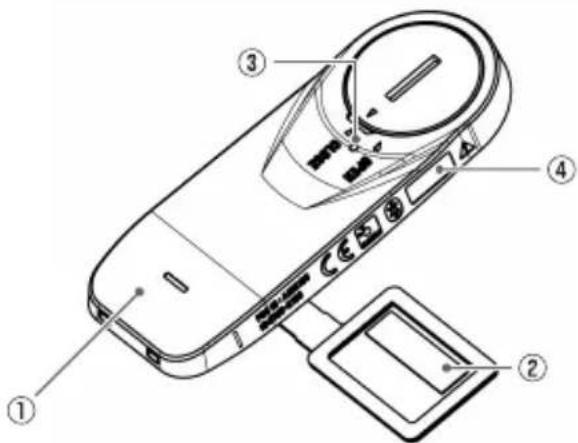

SGY-PM930H

Questo prodotto contiene le seguenti parti.

Sensore del monitor di pedalata (lato sinistro)

Parte del sensore del monitor di pedalata (lato sinistro)

① Trasmettitore sinistro
② Unità di misurazione dello sforzo
③ LED
④Numero dispositivo

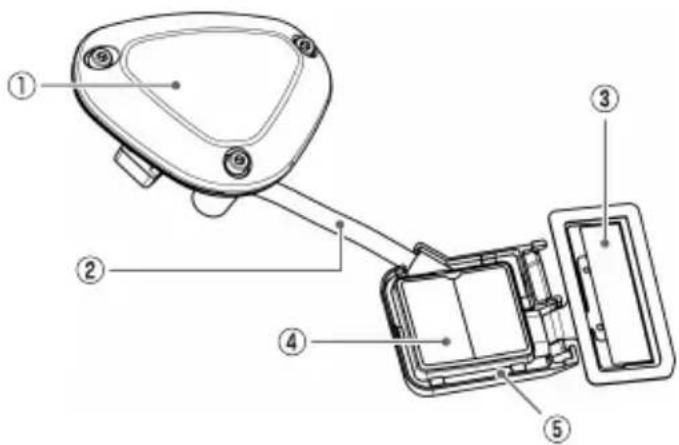

Sensore del monitor di pedalata (lato destro)

Parte del sensore del monitor di pedalata (lato destro)

① Trasmettitore destro
Cavo di giunzione
3 Unità di misurazione dello sforzo
4Scatola di giunzione
⑤Numero dispositivo (Descritto sul retro)

Configurazione del prodotto

Coperchio unità di misurazione dello sforzo x 1 per ciascun tipo

Per FC-R9100

Per FC-R8000

Tip patch x 2

Per FC-R9100 FC-R8000

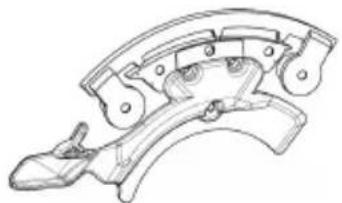

Adattatore anello catena

Altri

• Scheda di garanzia
• Batterie (CR2032) x 2 (preinstallate nei sensori)
  Viti a testa esagonale (M2.6× 8mm)× 3 (per il trasmettitore destro x 3)
  Viti a testa esagonale (M2.6× 5mm)× 3 (di ricambio per il coperchio del trasmettitore destro x 3)
• Basi magnetiche di tipo patch x 2
• Nastro per l'installazione dell'adattatore dell'anello della catena

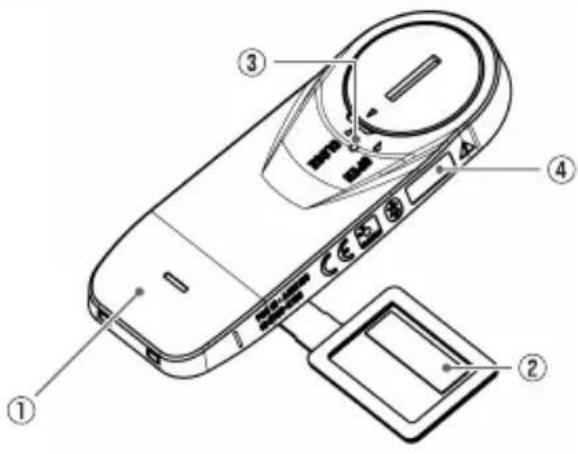

SGY-PM930HL

Questo prodotto contiene le seguenti parti.

Sensore del monitor di pedalata (lato sinistro)

Parte del sensore del monitor di pedalata (lato sinistro)

① Trasmettitore sinistro
Unità di misurazione dello sforzo
③ LED
4Numero dispositivo

Tipopatch

Altri

• Scheda di garanzia
• Batterie (CR2032) (preinstallate nel sensore)
• Base magnetica di tipo patch

SGY-PM930HR

Questo prodotto contiene le seguenti parti.

Sensore del monitor di pedalata (lato destro)

Parte del sensore del monitor di pedalata (lato destro)

① Trasmettitore destro
Cavo di giunzione
③ Unità di misurazione dello sforzo
④Scatola di giunzione
⑤ Numero dispositivo (Descritto sul retro)

Coperchio unità di misurazione dello sforzo x 1 per ciascun tipo

Per FC-R9100

Per FC-R8000

Tipopatch

Per FC-R9100,FC-R8000

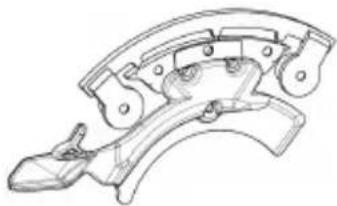

Adattatore anello catena

Altri

• Scheda di garanzia
• Batterie (CR2032) (preinstallate nel sensore)
  Viti a testa esagonale (M2.6× 8mm)× 3 (per il trasmettitore destro x3
  Viti a testa esagonale (M2.6× 5mm)× 3 (di ricambio per il coperchio del trasmettitore destro × 3
• Base magnetica di tipo patch
• Nastro per l'installazione dell'adattatore dell'anello della catena

Installazione e rimozione delle batterie

Nel prodotto sono pre-installate le batterie. Se le batterie sono quasi esaurite (vedere Pagina 156 per confermare), sostituirle con batterie nuove, attenendosi alla seguente procedura.

• Sostituire le batterie di entrambi i sensori destro e sinistro contemporaneamente.

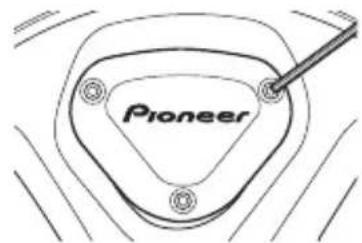

1. Togliere il coperchio.

• Fare attentzione a non far cadere o perdere la batteria quando si toglie il coperchio.
• Trasmettitore destro (viti: 3 x) Utilizzato una chiave esagonale per allentare la vite (2mm) e rimuovere il coperchio.

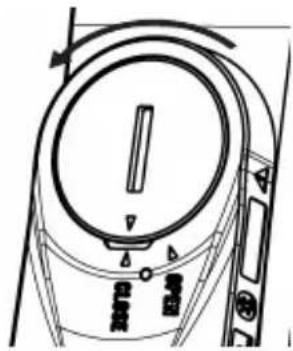

- Trasmettitore sinistro

Ruotare il coperchio a sinistra in modo che la freccia triangolare sia rivolta su [OPEN] e rimuoverlo.

• Fare attentzione a non perdere la vite rimossa.
  Non allentare l'imballo impermeabile.

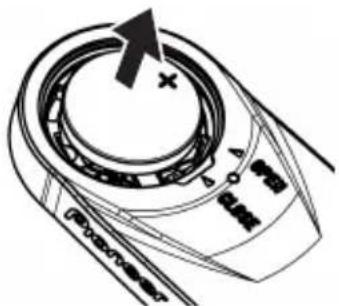

2. Rimuovere la batteria usata.

• Trasmettitore destro

• Trasmettitore sinistro

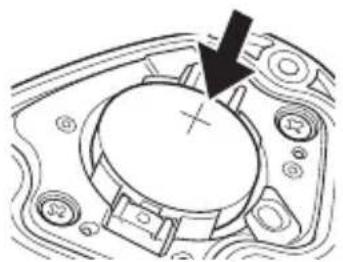

3. Installare la nuova batteria (CR2032).

• Trasmettitore destro

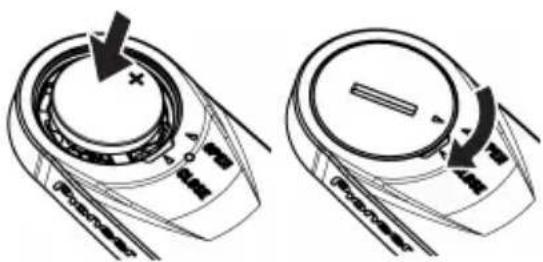

- Trasmettitore sinistro

Dopo aver montato la batteria, posizionare il coperchio con la freccia triangolare rivolta su [OPEN] e ruotarlo con una moneta su [CLOSE].

• Fare attenuation a non far cadere o perdere la batteria durante l'installazione.
  Non allentare l'imballo impermeabile.
  Non usare batterie diverse da CR2032. Potrebbero verificarsi malfunzionamenti.
• Installare il coperchio stringendo bene per renderlo resistente alle infiltrazioni di acqua.
• Usare un bastoncino cotonato asciutto per pulire il terminale delle batterie del trasmettitore facendo attenzione a non deformarlo. Pulire regolarmente il terminale per accertarsi che il trasmettitore funzioni regolarmente.

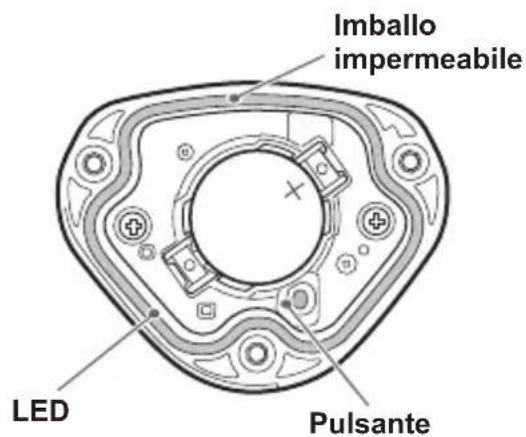

4. Controllare il display a LED.

Il trasmettitore si avvia quando le batterie sono installate. I LED sui trasmettitori lampeggiano nel modo seguente in funzione della modalità effettiva del sensore.

• Quando si pedala in modalità monitor: I LED si illuminano di verde per 10 secondi
• Quando si pedala in modalità misurazione doppia della potenza: I LED si illuminano di arancione per 10 secondi
• Quando si pedala in modalità misurazione doppia della potenza: I LED lampeggiano di luce arancione per 10 secondi

• Se, dopo aver installato le batterie, i LED non si accendono per più di 5 secondi, togliere le batterie, attendere più di 1 minuto e installarle di nuovo. Se i LED continuano a non accendersi, la batteria potrebbe essere quasi scarica. Sostituire la batteria con una nuova. Smaltire le batterie non utilizzate secondo le istruzioni del governo locale.

5. Installare il coperchio del trasmettitore destro e serrare le viti per fissarlo in posizione.

Quando si serrano le viti, non usare forza eccessiva né serrarle eccessivamente. Diversamente, il coperchio di plastica potrebbe incrinarsi. Per serrare le viti, utilizzato uno strumento che possa misurare la coppia.

Coppia di serraggio: 30 cN·m
- Installare il coperchio del trasmettitore e avvitare bene le viti per renderlo resistente alle infiltrazioni di acqua.

Commutare alla modalità monitori di pedalata

• É necessario il ciclocomputer SGX-CA500 per commutare la modalità monitor della pedalata. La modalità non può essere commutata con ciclocompuer di altri produttori.
• La versione del firmware del SGX-CA500 deve essere 20150501.02.43 o superiore. Se la versione è differente, aggiornare il firmware. Fare riferimento alla Guida utente (per internet) di SGX-CA500 per quanto riguarda come effettuire l'aggiornamento o qualsiasi altri metodo di utilizzo.

1. Premere il pulsante menu sullo schermo del Cyclometer di SGX-CA500.

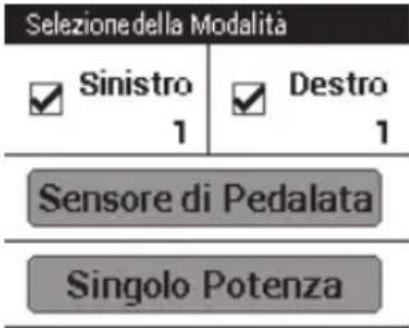

2. Toccare [Opzione] - [Pedalata Impostazioni] - [Selezione della Modalità] in quello ordine.

Si après la schermata di commutazione della modalità.

Se il numero di dispositivo è gli visualizzato, confermare che è lo stesso del sensore che si desidera utilizzato. Se corrisponde, non è necessaria l'operazione di inserimento.

Se è differente, immettere il nuovo numero del sensore che si desidera usare.

Togliere il controlo dai sensori al cui modalità non va attivata.

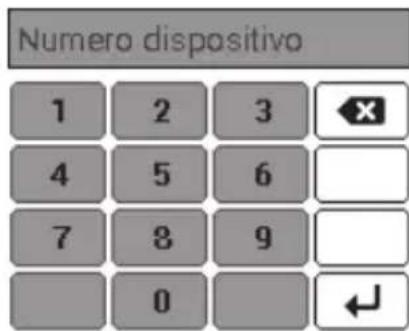

3. Toccare il parte del display in cui è visualizzato il numero del dispositivo.

Si après la schermata di immissione del numero di dispositivo del sensore.

4. Immettere il numero di dispositivo e toccare [F]

I numero dispositivo dei trasmettitori sono stampati sulla scatola di giunzione destra e sul lato del sensore sinistro. (Pagina 135)

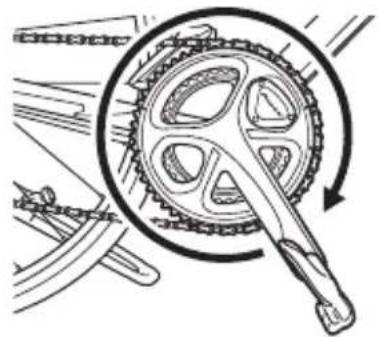

5. Ruotare la pedivella della bicyclicetta di più di tre giri per avviare il trasmettitore sinistro e destro.

• Accoppiare con il ciclocomputer entro 5 minuti dopo l'attivazione dei trasmettitori.

6. Toccare [Sensore di pedalata].

Inizia la ricerca dei sensori. A Viene visualizzato il messaggio [Attendere].

Selezione della Modalità

Sinistro

12345

Destro

12345

Sensore di Pedalata

Singolo Potenza

Per assocare il sensore potrebbe volerci anche più di un minuto.

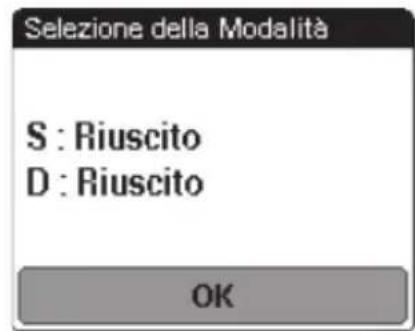

Si après la schermata di completeness della commutazione. Toccare OK se si desidera aggiungerlo all'elenco sensori.

Se non si aggiunge il sensore all'elenco, SGX-CA500 non si non si accoppiera al sensore.

Il sensore può essere aggiunto all'elenco successivamente, usando il menu [Sensori].

Se la modalità è commutata, i LED dei sensori lampeggiano di verde per 10 secondi.

Aggiungere all'elenco sensori a SGX-CA500

Una volta aggiunto all'elenco dei sensori, si accoppia a SGX-CA500.

Quindi, agli volta che viene avviato il sensore, si associa automaticamente con SGX-CA500.

Per confermare l'elenco sensori, premere il pulsante del menu sulla sinistra del prodotto, sulla schermata principale Cyclometer e toccare [Sensori]. Nella schermata di completeness di commutazione della modalità, il display è come segue, in base allo stato.

[Riuscito]
La modalità è commutata.
- [Timeout]
Il sensore non è stato trovato.
[Annulla]
E stato premuto annulla.
[Batteria Scarica]
La batteria è quasi scarica.
- Timeout: Lo stato di comunazione sare probabilmente scarso. Le informazioni sul sensore non possono essere ricevute adeguatamente. Assicurarsi che il sensore che si sta accoppiano sia attivato, quando avvincare I'SGX-CA500 più vicino al sensore ed eseguire nuovamente l'operazione di accoppiamo. A causa dell'interferenza nella stessa banda di frequenza, potrebbe non essere possibile accopiare il sensore. Se viene visualizzato "Timeout." persino durante l'utilizzo dopo aver spostato I'SGX-CA500 è più vicino al sensore eURT ago averlo accopiato, provare nuovamente in quale luogo privo di interferenze provenienti da microonde, onde radio o appearechi wireless.
- Batteria Scarica: La batteria è quasi scarica. Sostituire la batteria con una nuova. Per le istruzioni su come insertire/togliere le batterie,fare riferimento a Pagina 140.

Commutare alla modalità monitori pedalata

Copia pedale

Copia pedale è abilitato solo nella modalità monitor della pedalata. Se funzione solo il sensore di un lato, è possibile copiare i dati sull'alto lato per visualizzare i dati su entrambi i lati del ciclocomputer e registrarli. è possibile selezionare il pedale copia della bicycletta corrente e impostare il bilanciamento.

1. Premere il pulsante menu sullo schermo del Cyclometer.
2. Toccare [Opzione] poi [Pedalata Impostazioni] e poi [Copia Pedalata].

→Bici 4 (Power)
Copia Pedalata	Disabilita
S : D Equilibrio	49 : 51

1. Toccare [Copia Pedalata], quindi selezionare il metodo di copiatura.

Copia Pedalata
Disabilita	◎
Copia L su R	○
Copia R su L	○

1. Per modificare il bilanciamento, toccare [S : D Equilibrio].
2. Toccare [+] , [-] e modificare il valore numerico, quindi toccare [OK].

S:D Equilibrio
+	+
50	50
-	-
Annulla	OK

• Se viene impostato destra e sinistra in modo non corretto, si noti che non verrà visualizzata la potenza corretta.

Passare alla modalità di misurazione doppià della potenza

• In questa modalità sono necessari sa i sensori di destra che di sinistra. Quando il sensore passa alla modalità monitor della pedalata, è necessario il ciclocomputer SGX-CA500. Non può essere commutato using Ciclocompuer di altri produttori.
• La versione del firmware del SGX-CA500 deve essere 20150501.02.43 o superiore. Se la versione è differente, aggiornare il firmware. Fare riferimento alla Guida utente (per internet) di SGX-CA500 per quanto riguarda come effettuire l'aggiornamento. http://pioneer-cyclesports.com/it/support/products/

La modalità può essere commutata in due modi.

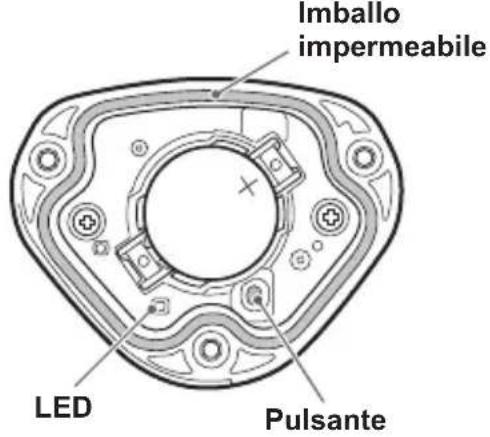

[Metodo 1] Commutare premendo l'interruttore del trasmettitore di destra

• Se si usa il ciclocomputer di altri produttore, atteneri a quello metod per la commutazione.

1. Allentare le viti sul trasmettitore destro e rimuovere il relativo coperchio.

Vedere Pagina 140 per rimuovere il coperchio del trasmettitore destro.

2. Sostituire le batterie dei trasmettitori di destra e di sinistra.

Vedere Pagina 140 per informazioni su come insere/togliere le batterie.

• Il funzionamento è consentito per 5 minuti dopo l'inserimento delle batterie. Commutare entro 5 minuti. Se trascorrono più di 5 minuti, reinstallare le batterie dei sensori di sinistra e di destra.

3. Conferma della modalità sensore effettiva.

Una volta inserte le batterie, i LED sui trasmettitori di destra e di sinistra si accendono nel modo seguente in funzione della modalità del sensore effettiva.

• Quando si pedala in modalità monitor: I LED si illuminano di verde per 10 secondi
• Quando si pedala in modalità misurazione dopbia della potenza: I LED si illuminano di arancione per 10 secondi
• Quando si pedala in modalità misurazione dopbia della potenza: I LED lampeggiano di luce arancione per 10 secondi

4. Cambiare la modalità del sensore.

• Prima di commutare la modalità, accertarsi che non ci siano altri monitori di pedalata nelle vicinanze. Se questo non viene effettuato a una distance sufficiente dagli altri sensori, gli altri sensori potrebbero non funzionare correttamente.

Premere per più di 3 secondi

LED lampeggiano di verde

Allontanare

I LED lampeggiano rapidamente di arancione

Accertarsi che i LED dei trasmettitori di sinistra e di destra stanno lampeggiando

Premere per più di 3 secondi

Finito

I LED si illuminano di arancione

Non riuscito

I LED lampeggiano di rosso

Premendo il pulsante sul trasmettitore destro per altri 3 secondi, i LED sul trasmettitore destro lampeggiano con luce verde. Quando è attenuata la communicatesione con il trasmettitore di sinistra, i LED di destra e sinistra lampeggiano rapidamente di luce arancione.

Confermare che i LED sui trasmettitori di sinistra e di destra lampeggiano quando viene commutata la modalità. (Se non lampeggiano, la comunità potrebbe essere effettuata con un'alto sensore del monitor di pedalata per sbaglio. Spostarsi lontano dalle altre bicyclicte ed effettuare nuovamente l'operazione.)

Mentre avviene il lampeggiamento per 10 secondi, premere di nuovo l'interruttore durante tale periodo per più di 3 secondi. La modalità è commutata in modalità misurazione dopbia della potenza. Se la modalità è commutata, il LED inizia a lampeggiare di arancione per 10 secondi. Se non viene premuto a lungo nelle i LED lampeggiano in modo rapido con luce arancione, l'operazione è annullata e bisogna ripetere l'intera procedura.

• Posso sono occorrere diversi secondi per cancellare la modalità del sensore a seconda delle condizioni di trasmissione radio.

Se l'accoppiamento con il trasmettitore di sinistra non riesce, i LED del trasmettitore di destra lampeggiano di rosso 5 volte. Poiché il trasmettitore di sinistra potrebbe essere in modalità monitor di pedalata, passare alla modalità di misurazione singola della potenza sul ciclocomputer SGX-CA500 e procedere come sopra. Se non si riesce, togliere le batterie da entrambi i trasmettitori, attendere per più di un minuto. Rimettere aippo le batterie ed effettuare nuovamente l'opération.

Una volta passati alla modalità, installare il coperchio del trasmettitore destro e serrare le viti per fissarlo in posizione. Per serrare le viti, utilizzare uno strumento che possa misurare la coppia.

Coppia di serraggio: 30 cN·m

• Installare il coperchio del trasmettitore e avvitare bene per renderlo resistente alle infiltrazioni di acqua.
• Non allentare l'imballo impermeabile.

Per informazioni su come accoppiare il ciclocomputer using SGX-CA500,fare riferimento a Pagina 152 e, se sista using an cilocomputer di un alte produttore,fare riferimento al manuale di istruzioni di tale ciclocomputer.

Passare alla modalità di misurazione doppiia della potenza

[Metodo 2] Commutare la modalità su SGX-CA500

Effettuare le operazioni da 1 a 5 descritte da Pagina 143 a Pagina 144 e passare alla schermata di commutazione modalità.

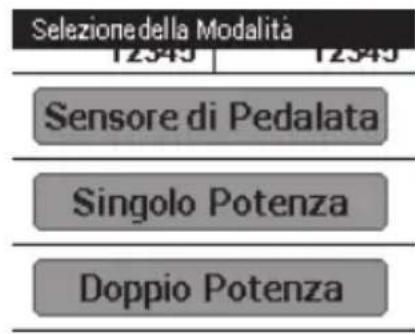

1. Se i sensori di destra e sinistra sono stati controllati, toccare [Doppio Potenza].

Si après la schermata di completamento della commutazione.

In questo stato, il ciclocomputer non è ancora accoppiato con il sensore. Vedere Pagina 152 per informazioni su come effettuare l'accoppiamento.

Se la modalità non può essere commutata, videere Aggiungere all'elenco sensori a SGX-CA500 a pagina 145.

Se la modalità è commutata, i LED dei sensori lampeggiano di arancione per 10 secondi.

Passare alla modalità di misurazione singola della potenza

• Se la modalità corrente del sensore è modalità monitor di pedalata, cancellarla su SGX-CA500.
• La versione del firmware del SGX-CA500 deve essere 20150501.02.43 o superiore. Se la versione è differente, aggiornare il firmware. Fare riferimento alla Guida utente (per internet) di SGX-CA500 per quanto riguarda come effettuire l'aggiornamento. http://pioneer-cyclesports.com/it/support/products/

La modalità può essere commutata in due modi. Selezionare in base alla modalità corrente del sensore.

[Metodo 1] Commutare premendo l'interruttore del trasmettitore di destra

• Se si usa il ciclocomputer di altri produttore, atteneri a quello metod per la commutazione.
• Quando è in modalità misuratore doppio della potenza, se i trasmettitori di sinistra e di destra non sono stati avviati, la modalità non può essereambiata in modalità di misurazione singola della potenza.

Ruotare la guarnitura della bicyclicta e avviare il sensore. (Descritto a Pagina 144)

Quando è in modalità di misurazione doppia della potenza, premendo l'interruttore del trasmettitore di destra per più di 3 secondi, la modalità passa alla misurazione singola della potenza e i LED lampeggiano di arancione per 10 secondi.

Quando i LED lampeggiano di rosso, il trasmettitore di sinistra potrebbe non essersi avviato. Riavviarlo.

Quando il sensore è in modalità monitor di pedalata, non passa alla modalità misuratore singolo di potenza,anche premendo l'interruttore a pressione. Commutare usingo il metodo 2.

[Metodo 2] Commutare la modalità sensore da SGX-CA500

Se la modalità è monitor di pedalata o misuratore doppio di potenza, commutare using SGX-CA500. Effettuare l'operazione descritta a Pagina 143 e passare alla schermata di commutazione modalità. Controllare il sensore che si desidera usare, quando selezionare la potenza singola e cancellare la modalità.

Per informazioni su come accoppiare il ciclocomputer, vedere Pagina 152. Se la modalità è commutata, i LED dei sensori lampeggiano di arancione per 10 secondi.

Accoppiamento con il ciclocomputer

Questa categoria descrive come accoppiare i sensori del monitor di pedalata installati sulla bici al ciclocomputer SGX-CA500.

• Se si sta usingo quello prodotto con un ciclocomputer di un altri produttore, il tipo di accoppiamento è differente. Consultare il Manuale utente del ciclocomputer in uso.

1. Controllare le modalità del sensore.

La modalità corrente del sensore può essere verificata dal modo in cui i LED dei sensori si illuminano quando vengono installare le batterie, oppure dal modo in cui li LED si illuminano in ciaccuna modalità.

• Vedere Pagina 143 perambiare le modalità.

2. Toccare l'icona [Sensori] nella schermata iniziale del SGX-CA500.

Si après la schermata dell'elenco sensori.

3. Ruotare la guarnitura della bicyclicetta di altre tre rotazioni per avviare i trasmettitori.

• Dopo aver attivato i trasmettitori, cui quodesserere necessario più di 1 minuto per la sincronizzazione con il ciclocomputer.
• Accoppiare con il ciclocomputer entro 5 minuti dopo l'attivazione dei trasmettitori.

4. Toccare l'icona [Collega nuovo] nella schermata dell'elenco sensori del SGX-CA500.

Si après il menu di collegamento sensori.

5. Toccare [Tipodi dispositivo] quindi [Sensore di pedalata D].

Per il trasmettitore sinistro, toccare [Sensore di pedalata S].
- Nella modalità di misurazione singola o doppià di pedalata, selezionare il tipo di dispositorio.
- Se sono attivi più sensori, portare l'unità principale più vicino al sensore, oppure specificare il numero del disposativo per accoppiare il sensore desiderato.

Consultare la Guida utente (per Internet) del ciclocomputer SGX-CA500 per informazioni su come specificare un numero dispositivo per accoppiare un sensore.

6. Toccare [Cerca].

Inizia la ricerca dei sensori.

A Viene visualizzato il messaggio [Ricerca. Attendere].

7. Controllare le informazioni sul sensore.

Le informazioni sui sensori sono visualizzate快来 che sono stati individuati.

Controllare gli elementi seguenti.

• [Numero dispositivo]

Assicurarsi che il numero del dispositivo sia uguate a quello del trasmettitore.

[Tasso di erre]

Assicurarsi che sia visualizzato "OK".

Sensore di pedalata D

Numero dispositivo 64

Numero produttore 48

Tasso di erre OK

Potterio

• I numero dispositivo dei trasmettitori sono stampati sulla scatola di giunzione destra e sul lato del sensore sinistro. Se i numero visualizzati su [Numero dispositivo] (Pagina 135) sono diversi dai numero dispositivo dei trasmettitori, specificare i numero dispositivo da accoppiare al sensore. Consultare la Guida utente (per Internet) del ciclocomputer SGX-CA500 per informazioni su come specificare un numero dispositivo per accoppiare un sensore.
• Se viene visualizzato "Elaborazione in corso..." nell'area [Tasso di erre], le informazioni del sensore non sono ricevute correttamente perché le condizioni di trasmissione sono cattive. Assicurarsi che il sensore che si sta accoppiano via attivato, quando avvincare l'SGX-CA500 più vicino al sensore ed eseguire nuovamente l'operazione di accoppiamento.
• A causa dell'interferenza nella stessa banda di frequenza, potrebbe non essere possibile accoppiare il sensore. Se viene visualizzato "Elaborazione in corso..."anche se l'SGX-CA500 è più vicino al sensore ed è accopiato, provare nuovamente in quale luogo privo di interferenze provenienti da microonde, onde radio o appearechi wireless.

L'accoppiamento del trasmettitore destro è completato. Accoppiare il trasmettitore allo stesso modo.

Calibrazione dei sensori (calibrazione punto zero)

Questa sezione describing l'utilizzo del ciclocomputer per calibrare il punto zero del sensore del monitor di pedalata installato sulla bici. La calibrazione del punto zero è una funzione per salvare nella memoria del sensore il punto zero (assenza di carico), in cui non agiscono forze sulla pedivella. La precisione del sensore migliorara con l'implementazione ripetuta.

• La calibrazione del punto zero deve essere effettuata dai clienti agli volte che vi è la deviazione del valore di misurazione.
• In questa descrizione, il sensore del monitor di pedalata destro è utilizzato come esempio. La procedura per calibrare il lato sinistro è uguali a quella del lato destro.
• Non premere il pulsante sul trasmettitore destro nelle calibra il sensore con il ciclocomputer.

Metodo di calibrazione nella modalità monitor di pedalata usando SGX-CA500

Prima di iniziare

1. Fermare la bici in un luogo piatto e sicuro.

Calibrazione del punto zero

1. Posizione are il braccio pedivella in modo che sia perdicolare a terra.

1. Toccare l'icona [Sensori] nella schermata iniziale del SGX-CA500.

Si après la schermata dell'elenco sensori.

1. Toccare [Sensore di pedalata D] quindi [Calibrazione (Zero)].
2. Toccare [Inizia calibrazione].

La calibrazione inizia.

Se la calibrazione è riuscita, viene visualizzato "Riuscito" nel Campo [Risultato].

Se viene visualizzato "Non riuscito", il sensore potrebbe essere stato calibrato in una posizione non stabile come se la pedivella si stesse muovendo. Calibrare nuovamente con la pedivella in una posizione stabile.

• Il prodotto è dotato di una funzione di corazione per la fluttuatione del punto zero in seguito alle variazioni di temperatura. La precisione di但这a funzione migliorara calibrando il sensore quando è presente una differenza di temperatura superiore ai 4^ .

Questa funzione non è in grado di misurare correttamente se si calibra il sensore prima che si acclimat alla temperatura esterna. Il sensore richiede altre 20 minuti per acclimatarsi.

1. Posizione are il braccio pedivella in modo che sia perpendicolare a terra.

2. Toccare l'icona [Sensore di pedalata D] nella schermata dell'elenco sensori del SGX-CA500.

3. Confermare il valore in [Forza anteprima].

Assicurarsi che i valori [Forza tangenziale] e [Forza radiale] siano visualizzati qui.

Forza tangenziale: 0 ± 3N
Forza radiale: 0 ± 3~N

Forza anteprima

Forza tangenziale ON

Forza radiale ON

La calibrazione del lato destro è completeness. Calibrare il lato sinistro allo stesso modo.

Metodo di calibrazione in modalità misuratore della potenza usingo il ciclocomputer di un alte produttore

Per informazioni su come effettuare la calibrazione, consultare il Manuale utente del ciclocomputer in uso.

Risoluzione dei problemi

Consultare i suggerimenti seguenti in caso di problemi durante l'installazione o l'uso del prodotto.

Se non è possibile trovare le informazioni necessarie, rivolgersi al negotio dove è stato acquistato il prodotto.

Non riesco ad effettuare la calibrazione con il ciclocomputer.

Causa Soluzione
La batteria è quasi scarica.(L'obiettivo di tensione della batteria è 2,5 V o meno)	Se, dopo aver installato le batterie, i LED non si accendono per più di 5 secondi, togliere le batterie, attendere più di 1 minuto e installarle di nuovo. Se i LED continuano a non accendersi, la batteria potrebbe essere quasi scarica. Sostituire la batteria con una nuova.
Il lato (+) o (-) della batteria è installato dal lato opposto.	Installare la batteria dal lato corretto (Pagina 140).
Ci sono altri apparecchiature wireless da 2,4 GHz o microonde vicine.	Allontanare le altre apparecchiature wireless o i fornii a microonde. Spostare il sensore più vicino al ciclocomputer e accoppiarli.
L'altro sensore vicino è accoppiato al ciclocomputer.	Per accoppiare il ciclocomputer,分开are gli altri sensori a più di 10 m o specificare il numero dispositivo. Per dettagli, consultare il Manuale di installatione (per Internet). http://pioneer-cyclesports.com/it/support/products/
Il trasmettitatore non si avvia. Per avviare il trasmettitatore, reinstallare la batteria del trasmettitatore o ruotare la guarnitura della bicycletta di altre rotazioni. Il trasmettitatore si avvierà dello stento, l'accoppiamento va effettuato in quel lasso di tempo. Se il problema non viene risolto seguendo le istruzioni di cui sopra, accertarsi dello stato di installatione del magnete presso il negozio in cui il prodotto è stato acquistato.

• Impossibile passare alla modalità monitor di pedalata.

Causa Soluzione
Non si sta usando il ciclocomputer SGX-CA500.	Non è possibile passare alla modalità monitor di pedalata se si sta usingo il ciclocomputer di altre produttore. Usare SGX-CA500. Per le istruzioni su come procedere,fare riferimento a Pagina 143.
La versione del firmware di SGX-CA500 è vecchia.	Aggiornare il firmware a 20150501.02.43 o a una versione superiore.

• Impossibile passare alla modalità di misurazione doppia della potenza.

Causa Soluzione
Non si sta utilizzando correttamente l'interruttore a pressione del trasmettitore di destra.	Premendo il pulsante sul trasmettitore destro per altri 3 secondi, i LED sul trasmettitore destro lampeggiano con luce verde. Quando è attivata la comunità con il trasmettitore di sinistra, i LED di destra e sinistra lampeggiano rapidamente di luce arancione. Dato che lampeggia per 10 secondi, premere nuovamente l'interruttore per altre 3 secondi per commutare.
Sono passati più di 5 minuti dopo l'inserimento della batteria.	Perutilizzare l'interruttore a pressione del trasmettitore di destra, inseire la batteria ed effettuare l'operazione di cui sopra entro 5 secondi da quello.
È stato effettuato l'accoppiamento con un'alto sensore monitor di pedalata.	Quando i LED dei trasmettitori di sinistra e destra non lampeggiano di luce arancione, è probabile che siano stati accopiati con un'alto sensore monitor di pedalata per sbaglio. Spostarsi lontano dalle altre bicyclette ed effettuare nuovamente l'operazione in alto.

Il valore della potenza del sensore monitor di pedalata è anomalo.

Causa Soluzione

Il terminale della batteria è sporco. Morsetto della batteria

Usare un bastoncino cotonato asciutto per pulire il terminale delle batterie del trasmettitore facendo attenzione a non deformarlo. Anche se non sembra sporco, potrebbe essersi annidata della polvere bianca nel morsetto della batteria. Pulire il morsetto in quanto il problema più essere migliorato se la polvere viene pulita. Pulire regolarmente il terminale per accertarsi che il trasmettitore funzioni regolarmente.

Il display Vector è strano.

Causa Soluzione
Il magnete non è calibrato. Far calibrare il magnete presso il negozio in cui il prodotto è stato calibrato. Contattare il negozio presso cui il negozio è stato acquistato.

La calibrazione del punto zero è fallita.

Causa Soluzione
La pedivella è soggetta a una forza esterna o si sta muovendo.	Calibrare il sensore in condizione di fermo (Pagina 154).

• Quando sto pedalando, il display del ciclocomputer è strano.

Causa Soluzione
La calibrazione del punto zero è fallita.	Calibrare il sensore se i valori in [Forza anteprima] sono superiorsi a ± 4N (Pagina 154).

• Mention pedalao sento uno sferragliare.

Causa Soluzione
Le viti utilizzate per installare il sensore di destra sono lente.	Serrare le viti.

Il magnete struscia contro il sensore o il trasmettitore nelle pedalo.

Causa Soluzione
Si sono attaccati dei corpi estranei al magnete e strusciano contro il trasmettitore o la scatola di giunzione.	Pulire il trasmettitore, la scatola di giunzione e il magnete.

Specifiche

Peso : SGY-PM930H lato destro + lato sinistro Circa 65 g

: SGY-PM930HL Iato sinistro Circa 21 g
: SGY-PM930HR Iato destro Circa 44 g

Dimensioni: lato destro

• Trasmettitore destro 58,3mm(W) × 46,1mm(H) × 21,3mm(D)
• Scatola di giunzione, Coperchio dell'unità di misurazione dello sforzo 80mm(W) × 51.4mm(H) × 7.3mm(D)

lato sinistro 89,1mm(W)× 34,8mm(H)× 8,6mm(D)

Resistente all'acqua : L'unità è stata progettata con un equivalente di impermeabilità pariagli standard IP66, IP68 come definito alla CEI.

Metodo di communicatesione (sensori): ANT+, Bluetooth Low Energy

Batterie : CR2032

Temperatura di funzionamento: Da -10^ a 50^

• ANT+ è un protocollo di rete wireless personale con requisiti di alimentazione molto bassi che utilizza la banda di frequenza da 2,4 GHz. Per maggiori informazioni, visitare http://www.thisisant.com/.
• Le specifiche e il design sono soggetti a possibili modifiche alla preavviso.
• Le illustrazioni utilizzate in quello manuale possono essere diverse da quella reali.

Cura, manutenzione e conservazione

Cura, manutenzione e conservazione

• Per pulire lo sporco dai trasmettitori destro e sinistro, dai coperchi dell'unità di misurazione dello sforzo, dal magnete e dagli altri accessori, usare un panno morbido asciutto o un panno bagnato e strizzato.
• Non utilizzato benzina, solvente per vernici o altri agenti chimici volatili, detergenti o panni trattati chimicamente. Si potrebbe danneggiare il prodotto o far staccare la vernice.
• Se si annida del detergente attorno al corso del sensore, lavarlo adeguatamente con acqua.
• Se si prevede di non utilizzato il prodotto per un lungo periodo di tempo, rimuovere le batterie.
• Pulire regolarmente il morsetto della batteria per accertarsi che il trasmettitore funzioni regolarmente. (vedere Pagina 157.)

Indices de materias

Introduccion

Characteristicas 163

Compatibilidad 166

Primeros pasos

Si prega di visitare il site www.pioneer-car.eu per registrar il prodotto.
