Producttype	GPS-navigatiesysteem
Merk	Pioneer
Model	AVICEVO1
Voeding	12 V gelijkstroom (voertuigaccu), zekering 10 A
Belangrijkste functies	GPS-navigatie, audio/video-afspelen, aansluiting iPod/iPhone/Android, achteruitrijcamera, AUX-ingang, achterste video-uitgang
Connectiviteit	USB1- en USB2-poorten, ingang achteruitrijcamera, RCA-audio/video-uitgangen, GPS-antenne, externe microfoon
Meegeleverde onderdelen	Paneelbesturingskabel, USB- en AUX-kabel, voedingskabel, GPS-antenne, voertuigadapter, adapterkabel, antenneconversiekabel, USB-identificatielabels
Compatibiliteit mobiele apparaten	iPhone (Lightning en 30-pins), iPod, Android-apparaten (USB-C)
Achteruitrijcamera	Speciale ingang (RCA), automatisch omschakelen bij achteruitrijden
Achterste video-uitgang	RCA-aansluiting voor achterste scherm (passagiers)
Veiligheid	Handremvergrendeling voor bepaalde functies, gedetailleerde veiligheidswaarschuwingen
Installatie	Aanbevolen door een erkende Pioneer-professional
Onderhoud en reiniging	Reinig met een zachte, droge doek, vermijd chemicaliën en vocht
Bedrijfstemperatuur	-10 °C tot +60 °C (schatting)
GPS-antenne	Passieve GPS-antenne met metalen plaat, kabel niet aanpasbaar
Microfoon	Externe microfoon meegeleverd, installatie op zonneklep of stuurkolom
Afmetingen (ongeveer)	178 x 100 x 50 mm (schatting 2 DIN)
Gewicht (ongeveer)	1,2 kg (schatting)
Talen van de handleiding	FR, DE, EN, ES, IT, NL en vertaalmogelijkheid
Gebruikersbeoordeling	8,0/10 (op basis van beoordelingen)

Veelgestelde vragen - AVICEVO1 PIONEER

Hoe installeer ik het Pioneer AVICEVO1 navigatiesysteem in mijn voertuig?

Pioneer raadt installatie door een erkende professional aan. Als u het zelf doet, volg dan de installatiehandleiding: koppel de accu los, sluit de kabels aan volgens de kleurcodes, bevestig de unit en de GPS-antenne stevig, sluit vervolgens de accu weer aan en druk op de RESET-knop.

Kan ik mijn iPhone verbinden met de AVICEVO1?

Ja, u kunt een iPhone aansluiten via de USB1-poort met behulp van de USB-interfacekabel voor iPod/iPhone (CD-IU52) voor Lightning-modellen, of via de AUX-ingang voor modellen met een 30-pins connector. Apple CarPlay is alleen beschikbaar op de USB1-poort.

Hoe installeer ik een achteruitrijcamera?

Sluit de camera (bijv. Pioneer ND-BC8) aan op de REAR VIEW CAMERA IN-ingang aan de achterkant van de unit. De paars/witte kabel moet worden aangesloten op het achteruitrijlicht om de achteruitversnelling te detecteren. Het beeld wordt automatisch weergegeven bij achteruitrijden.

Wat te doen als het scherm niet aangaat?

Controleer eerst de 10 A-zekering op de voedingskabel. Zorg ervoor dat de gele (back-up) en rode (accessoire) voedingskabels correct zijn aangesloten op de accu en het contactslot. Als het probleem aanhoudt, neem dan contact op met een professionele installateur.

Hoe werk ik de GPS-kaarten bij?

Kaartupdates worden meestal gedaan via een computer door de gegevens naar een SD-kaart of via de USB-poort te downloaden. Raadpleeg de aparte gebruiksaanwijzing of de Pioneer-website voor specifieke instructies voor uw model.

Moet de GPS-antenne buiten het voertuig worden geïnstalleerd?

Idealiter wordt de GPS-antenne op het dashboard of de achterruit aan de binnenkant geplaatst, mits de satellietontvangst goed is. Als de ramen de signalen blokkeren, installeer deze dan buiten. Gebruik de meegeleverde metalen plaat voor een betere ontvangst.

Kan ik luidsprekers van 1 ohm gebruiken met dit systeem?

Nee, gebruik alleen luidsprekers met een impedantie van 4 tot 8 ohm en een maximaal ingangsvermogen van 50 W of meer. Het gebruik van luidsprekers van 1 tot 3 ohm kan het apparaat beschadigen.

Hoe reinig ik het scherm en de behuizing?

Gebruik een zachte, droge doek om het scherm en de behuizing af te vegen. Gebruik geen chemicaliën, oplosmiddelen of schurende doeken. Vermijd overmatig vocht.

Het voorpaneel werkt niet, wat te doen?

Zorg ervoor dat de besturingskabel tussen het voorpaneel en de hoofdunit correct is aangesloten. Bij sommige voertuigen is deze vooraf aangesloten. Controleer ook of de connector niet beschadigd is. Voer indien nodig een reset uit met de RESET-knop.

Is het mogelijk om video's te bekijken op een achterste scherm?

Ja, het product heeft een achterste video-uitgang (REAR MONITOR OUTPUT) en een achterste audio-uitgang. Sluit een compatibel achterste scherm aan via een RCA-kabel. Let op: de bestuurder mag nooit naar de video kijken tijdens het rijden.

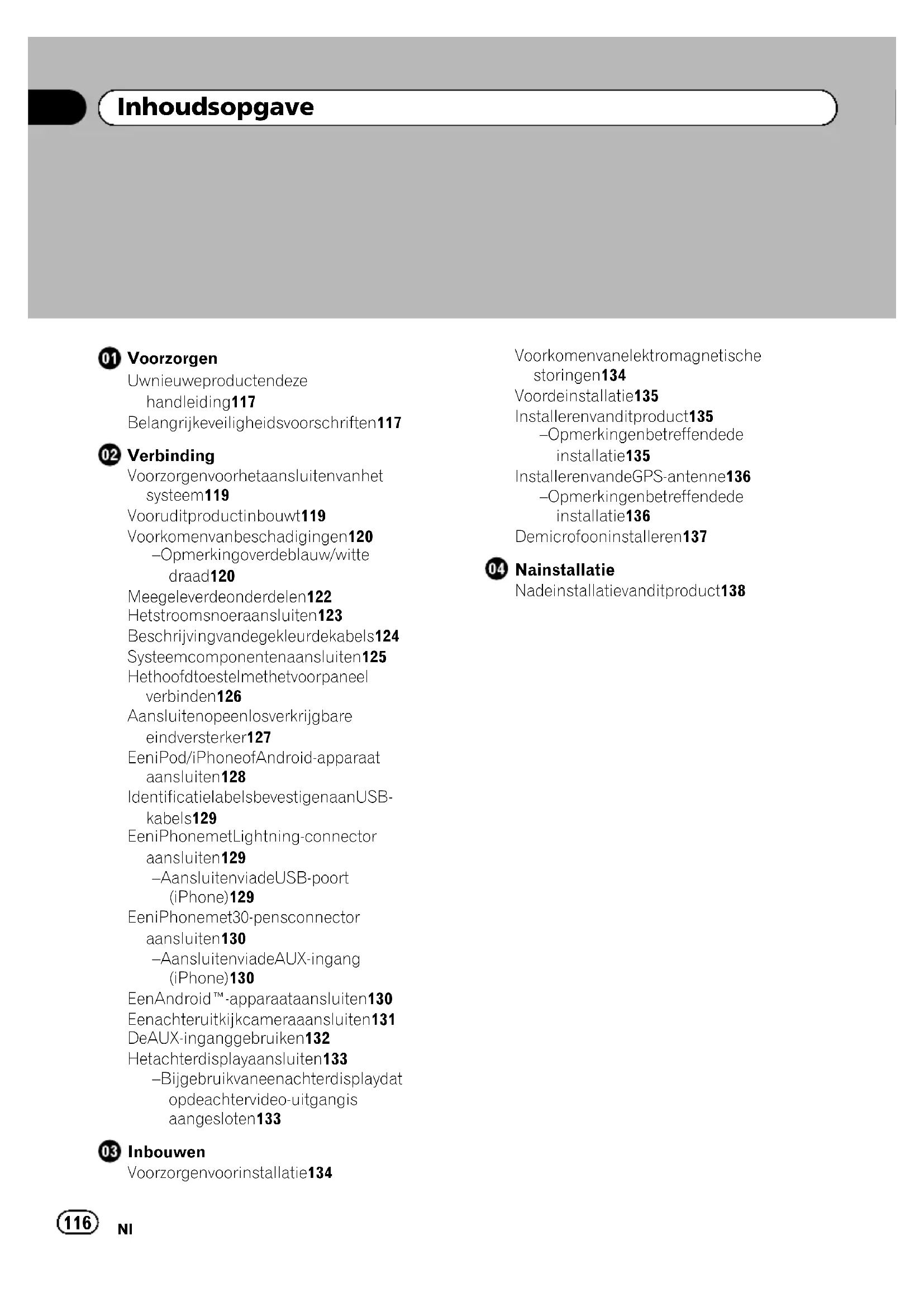

GEBRUIKSAANWIJZING AVICEVO1 PIONEER

Uwnieuweproductendeze handleiding117

Belangrijkeveiligheidsvoorschriften117

02 Verbinding

Voorzorgenvoorhetaansluitenvanhet systeem119

Vooruditproductinbouwt119

Voorkomenvanbeschadigingen120 -Opmerkingoverdeblauw/witte draad120

Meegeleverdeonderdelen122

Hetstroomsnoeraansluiten123

Beschrijvingvandegekleurdekabels124

Systeemcomponentenaansluiten125

Hethoofdtoestelmethetvoorpaneel verbinden126

Aansluitenopeenlosverkrijgbare eindversterker127

EeniPod/iPhoneofAndroid-apparaat aansluiten128

IdentificatielabelsbevestigenaanUSB-kabels129

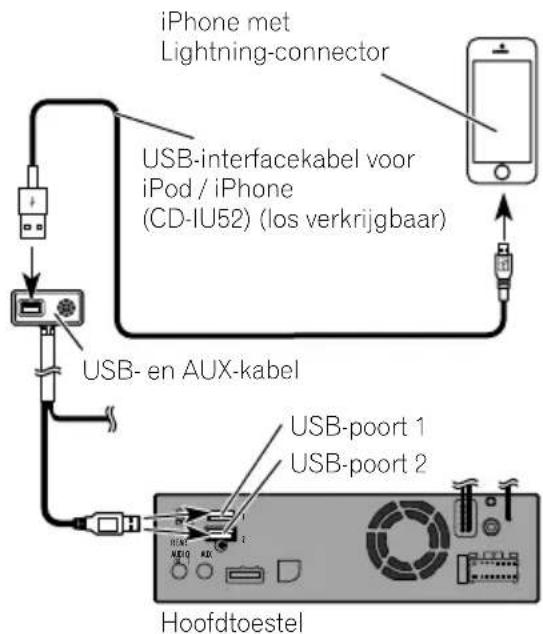

EeniPhonemetLightning-connector aansluiten129

-AansluitenviadeUSB-poort (iPhone)129

EeniPhonemet30-pensconnector aansluiten130

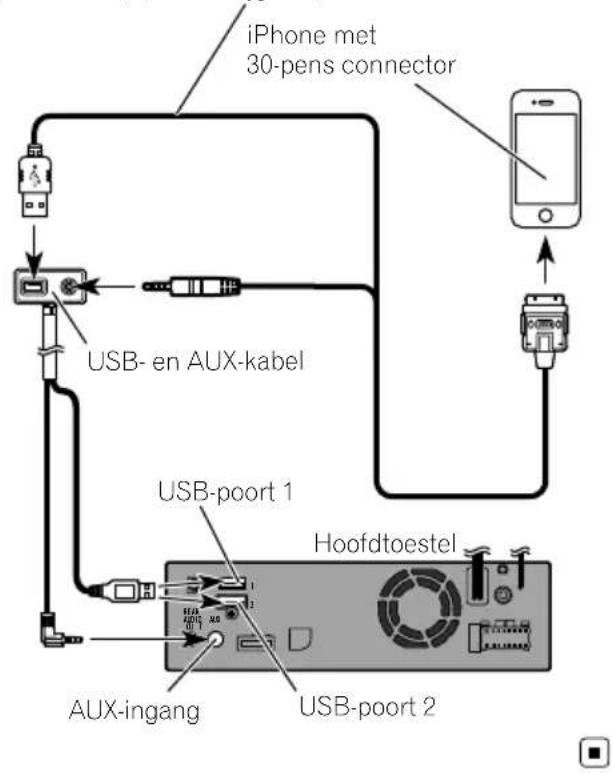

-AansluitenviadeAUX-ingang (iPhone)130

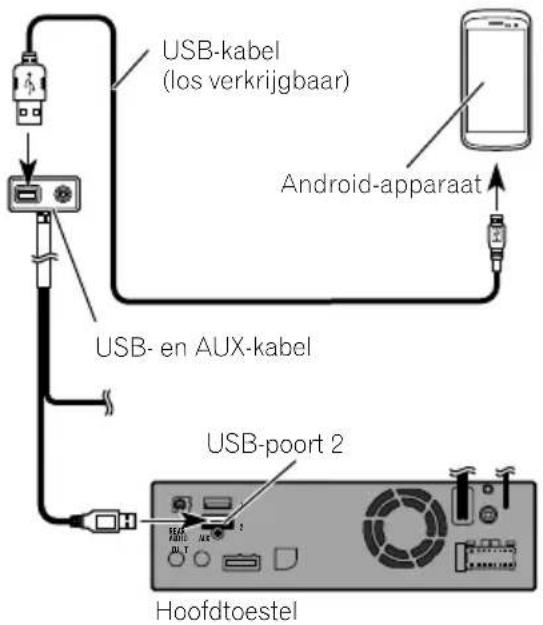

EenAndroid™-apparaataansluiten130

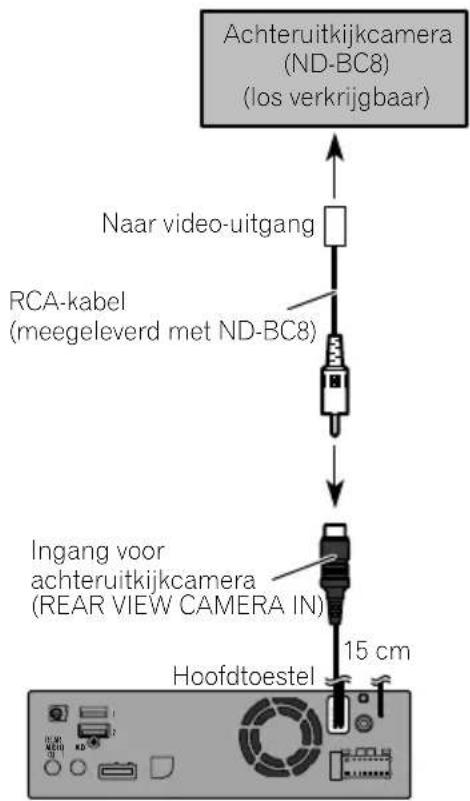

Eenachteruitkijkcameraaansluiten131

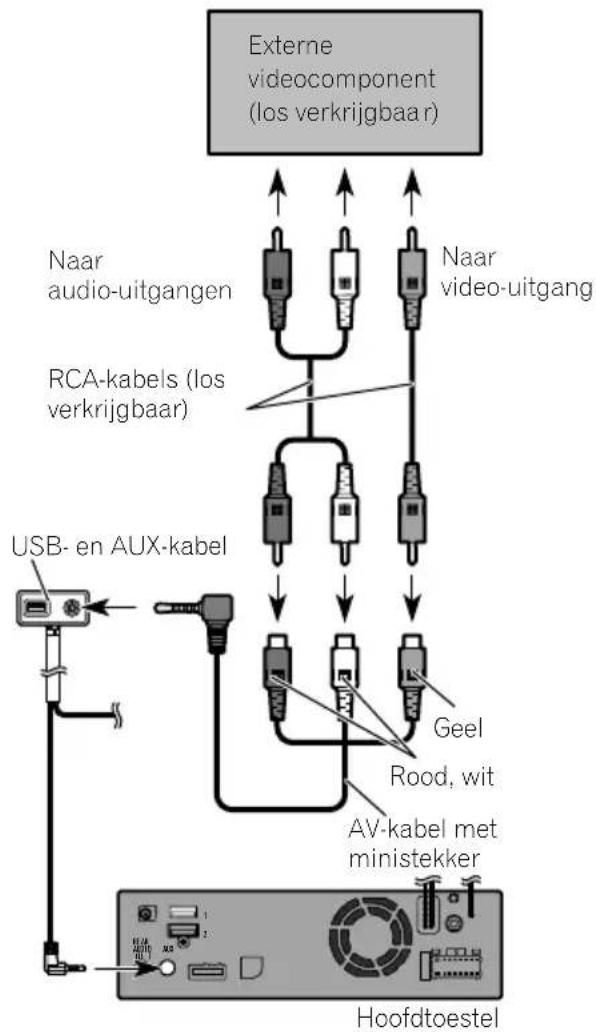

DeAUX-inganggebruiken132

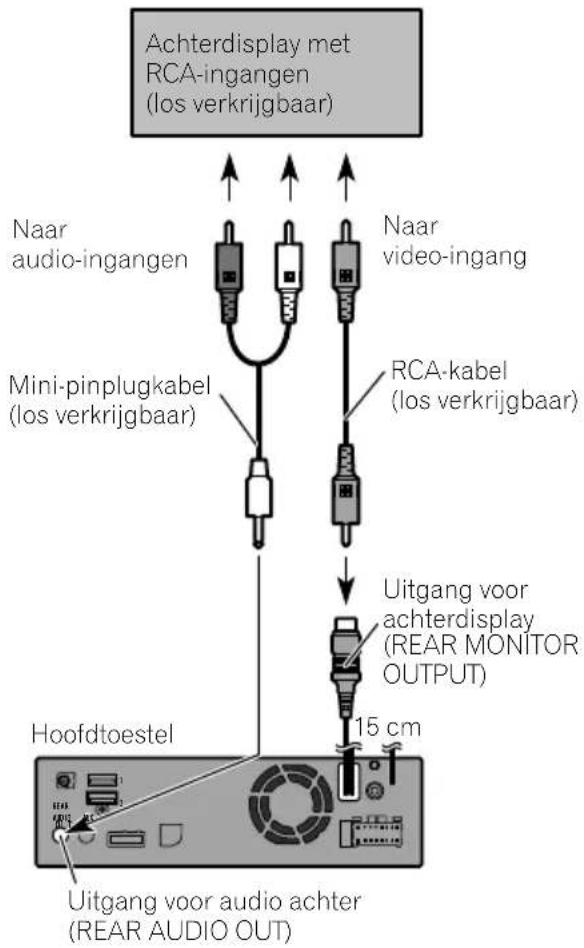

Hetachterdisplayaansluiten133

-Bijgebruikvaneenachterdisplaydat opdeachtervideo-uitgangis aangesloten133

03 Inbouwen

Voorzorgenvoorinstallatie134

Voorkomenvanelektromagnetische storingen134

Voordeinstallatie135

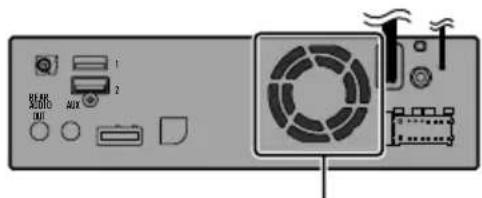

Installerenvanditproduct135

-Opmerkingenbetreffendede installatie135

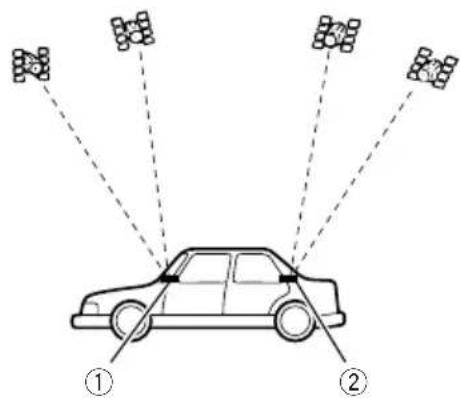

InstallerenvandeGPS-antenne136

-Opmerkingenbetreffendede installatie136

Demicrofooninstalleren137

04 Nainstallatie

Nadeinstallatievanditproduct138

Uwnieuweproductendeze handleiding

• Denavigatie-elementenvanditproduct(en deachteruitkijkcamera, indienaangeschaft)zijnuitsluitendbedoeldalshulp-middelvoordebedieningvanuwvoertuig. Umaghetautonavigatiesysteemnietbeschouwenalsvervangingvanuweigenbeoordelingsvermogenenalertheidtijdens hetrijden.
• Gebruikditproductnooitomingevalvan noodnaareenziekenhuis, politiebureauof dergelijkinstellingterijden. Beldanhet juistehulpdienstnummer.
• Gebruikditproduct, eventueleapplicaties ofdeachteruitkijkcamera(indienaangeschaft)nietalsditgebruikopenigerlei wijzeuwaandachtafleidtvanhetveiligbesturenvanuwvoertuig.Neemaltijdde plaatselijkeverkeersregelsendevereiste veiligheidsmaatregeleninacht.Alsumoeilijkhedenondervindttijdenshetgebruik vanditproductofalsuhetbeeldscherm nietduidelijkkuntlezen,dientuuwvoertuigteparkerenopeenveiligeplekende handremaantetrekkenvoorudenodige aanpassingenuitvoert.
• Indezehandleidingwordtuitgelegdhoeu hetproductinuwvoertuigkuntinbouwen. Debedieningvanhetproductwordtinafzonderlijkehandleidingenuitgelegd.
• Installeerditproductnietopeenplekwaar het(i)hetzichtvandebestuurderkanbelemmeren,(ii)dewerkingvanbedienings-systemenofveiligheidsvoorzieningenvan hetvoertuig,zoalsairbags,knoppenvoor noodverlichtingenz.,kanbelemmeren,of (iii)debestuurderkanhinderenbijhetveiligbesturenvanhetvoertuig.Inbepaalde gevallenkanditproductnietwordengeinstalleerdvanwegehettypevoertuigofde vormvanhetinterieur.
• Hetgrafischesymbool ophetproductduidtgelijkstroomaan.

Belangrijkeveiligheids- voorschriften

WAARSCHUWING

Pioneerraadtuafhetproductzelfintebouwen.Ditproductmagalleendooreenvakmanwordeningebouwd.Wijadviserenuom alleenbevoegdPioneeronderhoudspersoneeldatspeciaalisopgeleidenervaring heeftmetmobieleelektronica,ditproductte lateninstelleneninbouwen.VOERNOOIT ZELFONDERHOUDUITAANDITPRODUCT.Bijverkeerdinbouwenofonderhoud vanditproductendeaansluitkabelsbestaat dekansopeenelektrischeschokofeenanderegevaarlijkesituatie,enkanhetproduct schadeoplopendienietonderdegarantie valt.

BELANGRIJK

Draagtijdensdeinstallatieveiligheidshandschoenomenuwhandentegensnijwondentebeschermen.

• Leesdehandleidingzorgvuldigdoorvoordatuhetproductgaatinbouwen.
• Bewaardehandleidingzodatuerlaternog eensietsinkuntopzoeken.
• Neemallewaarschuwingsinformatiein dezehandleidinginachtenvolgdeinstructiesnauwkeurigop.
• Onderbepaaldeomstandighedenishet mogelijkdatditproductdepositievanuw voertuig, deafstandtotobjectenophet schermenkompasaanduidingennietcorrectaangeeft. Daarnaastheefthetsysteem bepaaldebeperkingen, onderanderedat heteenrichtingsverkeer, tijdelijkeverkeers-situatiesengebiedenwaarveiligrijdenop eenbepaaldmomentwellichtnietmogelijk is, nietkanherkennen. Vertrouwopuw eigenbeoordelingsvermogenmetbetrekkingtotdedaadwerkelijkeverkeerssituatie.

01 (Voorzorgen

• Evenalsbijhetgebruikvanandereaccessoiresinuwvoertuigdientueropteletten dathetproductnietuwaandachtvanhet veiligbesturenvanuwvoertuigafleidt, wantditkanresultereninernstigoffataal letsel.Indienumoeilijkhedenheeftbijde bedieningvanhetapparaatofalsdeinformatieophetbeeldschermnietduidelijkis, parkeerhetvoertuigdanopeenveilige plaatsvoordatuhetprobleemprobeertop telossen.
  • Tijdenshetrijdendientualtijddeveiligheidsgordeltedragen. Bijeenongelukis dekansopletselaanzienlijkgroteralsude veiligheidsgordelnietofnietcorrectdraagt.
• Bepaaldewettenenregelsvandelandelijk-kezowelalsplaatselijkeoverheidkunnen deplaatsingenhetgebruikvanditproduct inuwvoertuigverbiedenofbeperken.Volg bijhetgebruik,deinstallatieendebedie- ningvanhetproductalletoepasselijkewettenenregelsstiptop.

Voorzorgenvoorhet aansluitenvanhetsysteem

WAARSCHUWING

Probeergeenwijzigingenaantebrengenin hetinterlocksysteemvandehandremofhet systeemuitteschakelen,wanthetsysteem iservooruwveiligheid.Wijzigingenaanbrengeninofuitschakelenvanhetinterlocksysteemvandehandremkanresulterenin ernstigoffataalletsel.

BELANGRIJK

• Indienubesluitdeinstallatiezelfuitte voeren,eenspecialeopleidingheeft gehadenervaringheeftmethetinbouwen vanmobieleelektronica,volgdannauwgezetallestappenvandeinstallatiehandleiding.
• Maakalledradenmetkabelklemmenof isolatietapevast.Leteropdatergeendra-denblootliggen.
• Sluitdegeledraadvanditproductnietdirectaanopdeaccuvandeauto.Alsde draaddirectisverbondenmetdeaccu, kandeisolatiedoordemotortrillingen kapotgaanopdeplaatswaardedraad vanhetinterieurnaardemotorruimte loopt.Alsdeisolatievandegeledraad doorhetcontactmetmetalendelen scheurtofdoorslijt,kanerkortsluiting ontstaan,hetgeentoteenzeergevaarlijke situatieleidt.
• Hetisuiterstgevaarlijkalskabelsof snoerenronddestuurkolomofdeversnel-linggewikkeldkunnenraken.Umoet daaromditproduct,dekabelsendebedradingzoinstallerenenwegwerkendat zedebesturingnietkunnenbelemmeren ofhinderen.
  • Zorgervoordatdekabelsendebedrading nietindewegzittenbijofvastkunnen komenindebewegendeonderdelenvan hetvoertuig, metnamehetstuur, deversnelling, dehandrem, derailsvandever-

stelbarestoelen, ofandere bedieningsorganenvanhetvoertuig.

• Laatdedradennietlangsplaatsenlopen waarzeblootgesteldwordenaanhoge temperaturen. Alsdeisolatievandedra-denergwarmwordt, kunnenzebeschadigdraken, waardoorerkortsluitingof eenstoringontstaatenermogelijkpermanentebeschadigingaanditproductop-treedt.
• MaakdeGPS-antennedraadnietkorteren ooknietlanger.Wijzigenvandeantennedraadkanresultereninkortsluitingofstoring.
• Maakookgeenenkeleanderedraadkorter.Wanneerditgebeurt,ishetmogelijk dathetbeveiligingscircuit(zekeringhouder,zekeringweerstandoffilter,enz.)niet goedmeerfunctioneert.
• Tapnooitstroomafvandestroomtoevoerdraadvanhetproductvoordevoeding vanandereelektronischeapparatuur.De stroomcapaciteitvandedraadkanoverschredenworden,metoververhittingtot gevolg.

Vooruditproductinbouwt

• Gebruikditproductuitsluitendmeteen accuvan12voltennegatieveaarding.Doet uditniet,dankunnenbrandofstoringen hetgevolgzijn.

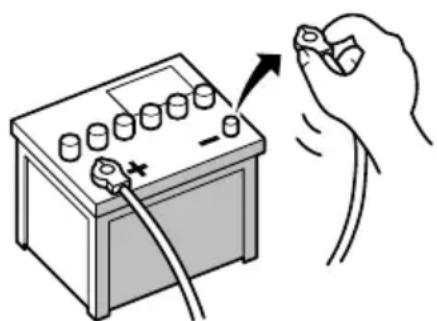

• Omkortsluitingeninhetelektrischesysteemtevoorkomen,moetude(-)accukabelloskoppelenvoordeinstallatie.

• Gebruikluidsprekersvanmeerdan50W (maximaalingangsvermogen)entussen 4Ωen8Ω(impedantie).Gebruikvoordit productgeenluidsprekersvan1Ωtot3Ω.
• Hetzwartesnoerisdeaardverbinding.Dit snoerdientafzonderlijkvandeaarding vanproductenmeteenhoogstroomverbruik,zoalseindversterkers,tewordengeaard.Aardnietmeerdanéénproduct samenmetdeaardingvaneenanderproduct.Udientbijvoorbeeldelkeversterkermoduleafzonderlijk,losvandeaarding vanditproductteaarden.Doordeaarding metelkaarteverbinden,kanerbranden/ ofschadeaanproductenontstaanalsde massaverbindinglosraakt.

• Zorgervoordatudezekeringalleenvervangtdooreenzekeringmetdewaarde dieopditproductstaataangegeven.

• Wanneerueenstekkeruittrekt, pakdande stekkerzelfvast. Treknetaandedraad, wanthetismogelijkdatudezeuitdestekkertrekt.
• Ditproductkannietwordengeïnstalleerd ineenvoertuigzonderACC(Accessoire) standopdecontactschakelaar.

• Omkortsluitingtevoorkomendientude losgekoppeldedraadaftedekkenmetisolatieband. Hetismetnamevanbelangalle ongebruiktespeakerdradenteisoleren. Wanneerdezeonbedektblijven, kanerkortsluitingontstaan.
• Sluitdestekkersmetdezelfdekleuraanop decorresponderendegekleurdepoort,d.w.

z.deblauwestekkeropdeblauwepoort, zwartopzwart, enz.

• Zievoornadereinformatieoverhetaansluitenvandeeindversterkerenanderetoestellendegebruikershandleidingenvoerde aansluitingvervolgensuitzoalshierinbeschreven.
• OmdatereenuniekeBPTL-schakeling wordttoegepast,magude⊖kantvande speakerdraadnietdirectaardenofde⊖ kantvaneenanderekantvandespeakerdraadsamenaansluiten.Umoetde⊖kant vandespeakerdraadaansluitenopde⊖ kantvandespeakerdraadvanditproduct.

Opmerkingoverdeblauw/wittedraad

Belangrijk

Wanneerditproductindestand"PowerOFF" staat, wordthetbedieningssignaalookuitgeschakeld. Alsdestand "PowerOFF" wordtgeannuleerd, wordthetbedieningssignaalweer uitgevoerdenwordtdeantenneuitgeschoven doordeautomatischeantennefunctie (alsdeantennegebruiktwordt). Letopdatdeuitgeschoven antennegeenanderevoorwerpenraakt.

• Wanneerdecontactschakelaarwordtaangezet(ACCON),wordtereenregelsignaal uitgevoerdviadeblauw/wittedraad.Verbinddedraadmetdeafstandsbedieningsaansluitingvaneenexterneeindversterker, debedieningsaansluitingvanhetrelais vooreenautomatischeantenne,ofdebedieningsaansluitingvooreenantennesignaalversterker(max.300mA12VDC).Het regelsignaalwordtuitgevoerdviadeblauw/wittedraad,ookwanneerdeaudiobronis uitgeschakeld.
• Gebruikdezedraadingeengevalalsde stroomdraadvoorexterneeindversterkers. Eendergelijkeaansluitingkanleidentot eentehogestroomendaardoortotstoringenendefecten.

Verbinding

- Gebruikdezedraadingeengevalalsde stroomdraadvoordeautomatischeantenneofdeantennesignaalversterker.Eendergelijkeansluitingkanleidentoteente hogestroomendaardoortotstoringenen defecten.

Meegeleverdeonderdelen

Hoofdtoestel(*1)Voorpaneel(*1)

Bedieningskabelvoor voorpaneel(*2)

USB-enAUX-kabel (*3)

StroomsnoerGPS-antenne

VoertuigadapterKabelvoorvoertuig- adapter

AntenneconversiekabelIdentificatielabelsUSB-kabel

Opmerkingen

• (*1) Degetoondeafbeeldingiseenvoorbeeld. Devormvanhethoofdtoestelenhetpaneel verschiltnaargelanghettypevoertuig.(Voor bepaaldetypenvoertuigenzithetvoorpaneel bijleveringaanhethoofdtoestelvast.)
• (*2) Sluitdebedieningskabeltussenhetvoorpaneelenhethoofdtoestelaan. (Voorbepaaldetypenvoertuigenisdezereeds aangesloten.)
• (*3) Degetoondeafbeeldingiseenvoorbeeld. Devormvandekabelverschiltnaargelanghet typevoertuig. (Voorbepaaldetypenvoertuigen heeftdeaansluitinggeenafdekking.)

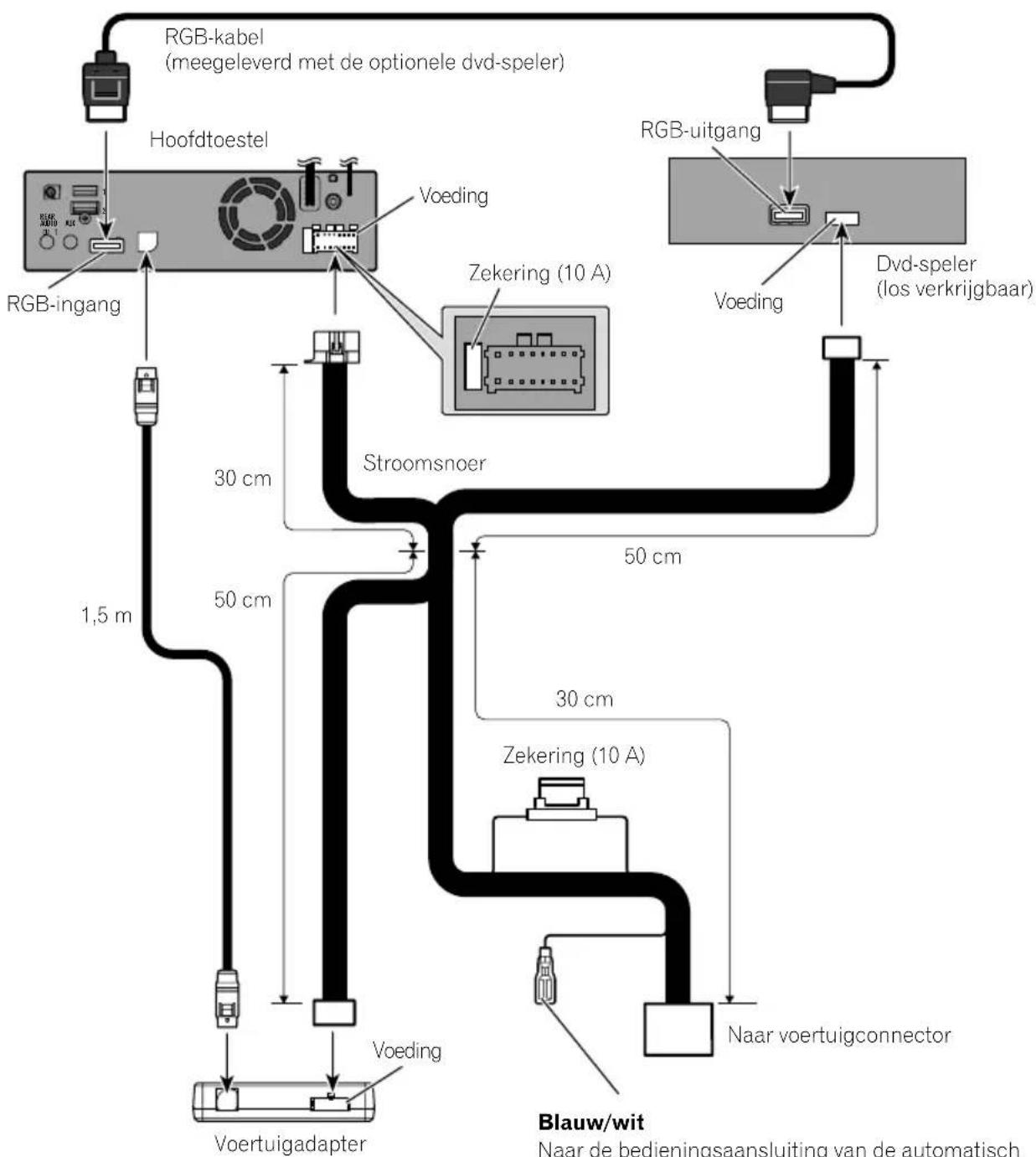

Hetstroomsnoeraansluiten

Blauw/wit

Naar de bedieningsaansluiting van de automatisch antenne of de voedingsaansluiting van de antenne-booster (max. 300 mA 12 V DC).

Beschrijvingvandegekleurdekabels

Meerderegekleurdekabelszijnineenbundelsamengebonden. Defunctievandegekleurdekabelsisalsvolgt.

KleurFuncties
GeelBack-up
RoodAccessoire
Oranje/WitVerlichting
Zwart(aarding)Aarde
WitVoorluidspreker(links,+)
Wit/zwartVoorluidspreker(links,−)
GrijsVoorluidspreker(rechts,+)
Grijs/zwartVoorluidspreker(rechts,−)
GroenAchterluidspreker(links,+)
Groen/zwartAchterluidspreker(links,−)
PaarsAchterluidspreker(rechts,+)
Paars/zwart	Achterluidspreker(rechts,−)
Roze	Ditproductwordthieraangeslotenomdedoorhetvoertuigafgelegdewegtedetecteren.
Lichtgroen	Wordtgebruiktvoorhetdetecterenvandeaan/uit-statusvandeparkeerrem.
Violet/wit	Dezekabelmoetcorrectwordenaangeslotenzodatditproductkandetecterenofhet voertuigvooruitofachteruitrijdt.Controleerofdespanningvandezekabelverandert wanneerdeversnellingspookinachteruitwordtgezegd.Als u een achteruitkijkcamera gebruikt, moet deze kabel correct worden aangesloten. Anderskuntunietoverschakelennaarhetbeeldvandeachteruitkijkcamera.

WAARSCHUWING

VERKEERDEAANSLUITINGVANDE ROZE DRAADKANLEIDEN TOTERNSTIGESCHADE OFLETSELINCLUSIEFEENELEKTRISCHE SCHOKENINTERFERENTIE METDE WERKING VANHETANTIBLOKKEERSYSTEEM,DEAUTOMATISCHEVERSNELLINGSBAKENDEAANDUIDINGOPDE SNELHEIDSMETERVANHET VOERTUIG.

WAARSCHUWING

DELICHTGROENEKABEL BIJDEVOEDINGS- AANSLUITINGISBEDOELD VOORHETDETECTE- RENVANDEPARKEERSTATUSNOET WORDENAANGESLOTEN.EEN ONJUISTEAAN- SLUITINGOFEEN VERKEERDGEBRUIKVAN

DEZEDRAADKAN ERTOELEIDENDATDETOE-PASSELIJKEWETGEVING NIETWORDTNAGE-LEEFDENKAN ERNSTIGLETSELOFERNSTIGE SCHADETOTGEVOLG HEBBEN.

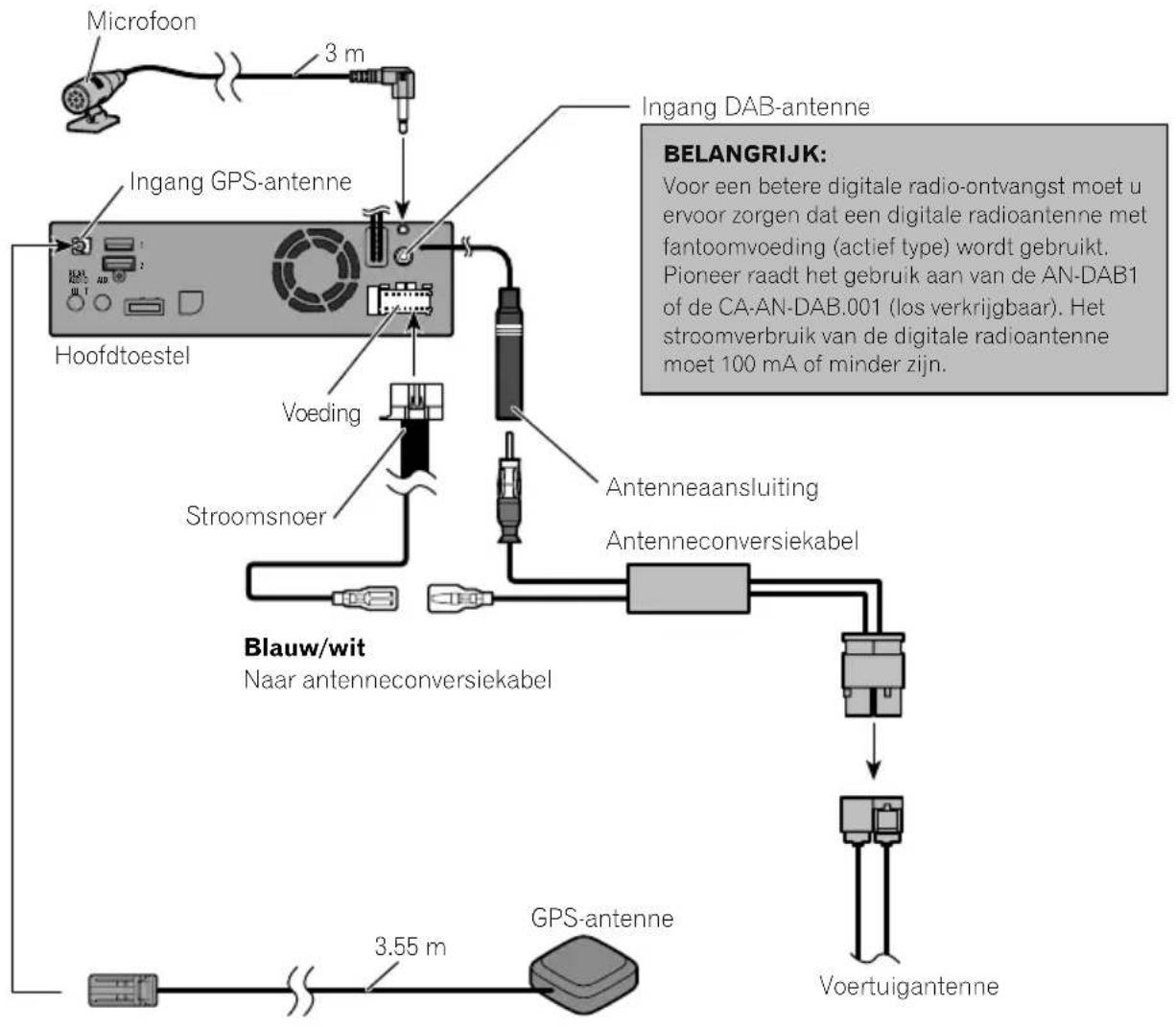

Systeemcomponentenaansluiten

WAARSCHUWING

• Om risico op ongevallen en mogelijke wetsovertreding te voorkomen, mag dit product nooit worden gebruikt terwijl het voertuig rijdt behalve voor navigatiedoeleinden. Bovendien mag het achterdisplay zich niet op een plek bevinden waar het de aandacht van de bestuurder kan afleiden.
• In sommige landen is het kijken naar beeld op een scherm in een voertuig, zelfs door andere personen dan de bestuurder, wettelijk verboden. Waar zulke regels gelden, moeten die gevolgd worden en mag de videobron van dit product niet gebruikt worden.

02

Verbinding

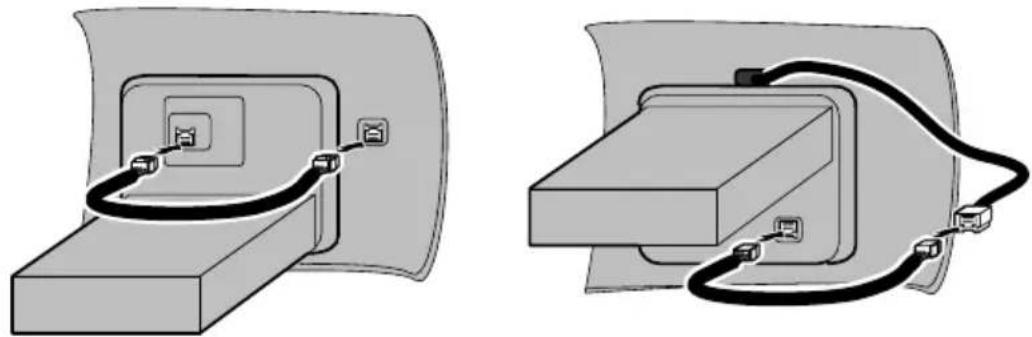

Hethoofdtoestelmethetvoorpaneelverbinden

Hethoofdtoestelkanalleenmetdeknoppenophetvoorpaneelwordenbediendalsdebedieningskabeltussenhet voorpaneelenhethoofdtoestelaangeslotenis.(Voorbepaaldetypenvoertuigenisdezereedsaangesloten.) Depositievandeaansluitingophethoofdtoestelisafhankelijkvanhettypevoertuig.

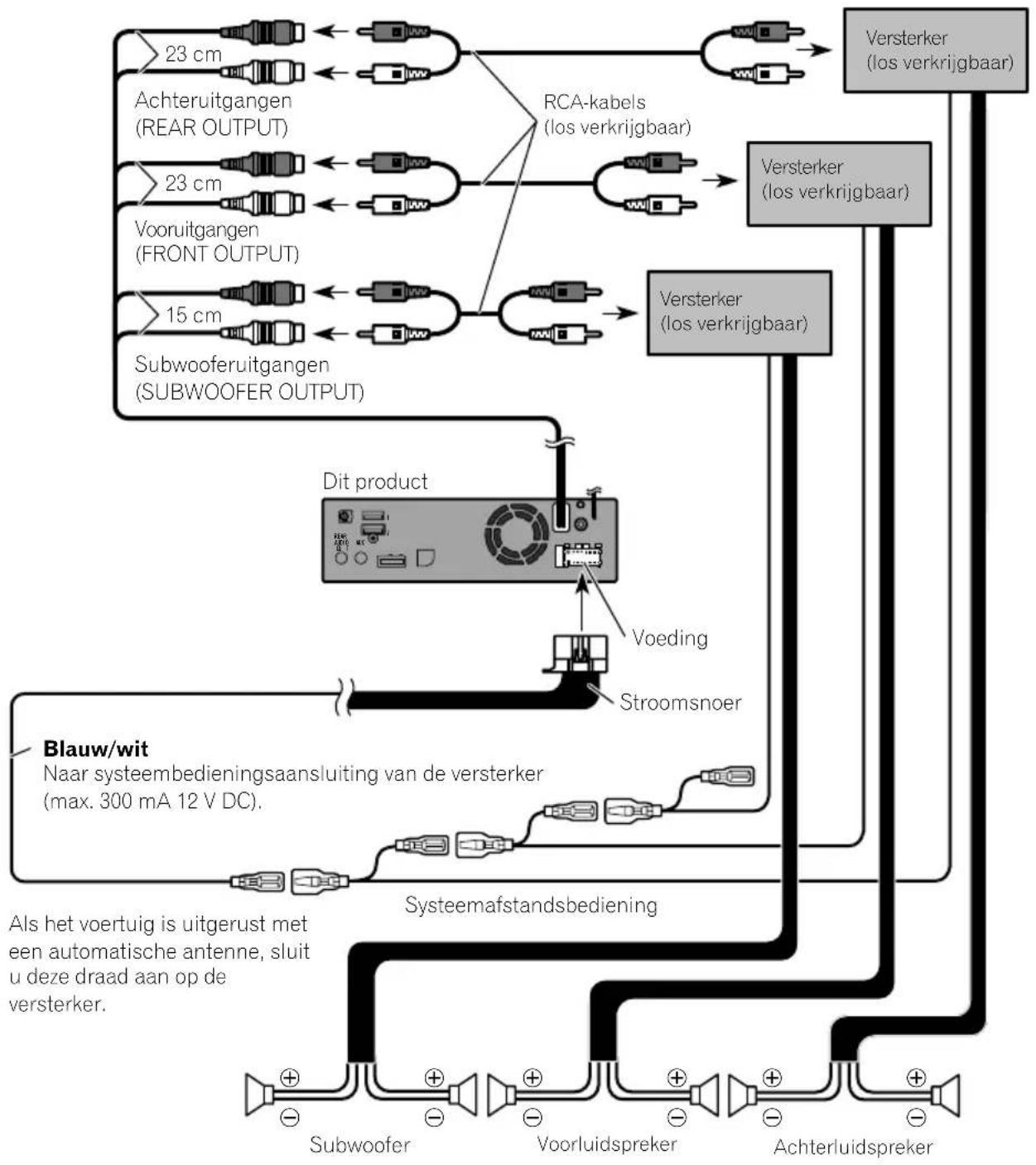

Aansluitenopeenlosverkrijgbareeindversterker

Opmerkingen

• U kunt de RCA-uitgang van de subwoofer wijzigen afhankelijk van het subwoofer-systeem. (Raadpleeg de bedieningshandleiding.)
• De subwooferuitgang van dit product is mono.

EeniPod/iPhoneofAndroid-apparaataansluiten

Zoek in onderstaande lijst uw apparaat en de functie die u wilt gebruiken, en raadpleeg de betreffende pagina voor de aansluiting.

□Afhankelijkvanhetapparaatzijnsommigefunctiesmogelijknietbeschikbaar.

iPhone(5,5c,5s,6,6Plus)/iPodtouch(5egeneratie)/iPodnano(7egeneratie)

ZieAansluitenviadeUSB-poort(iPhone)opbladzijde129.

iPhone3GS/iPodtouch(2e,3egeneratie)/iPodclassic(80GB,160GB)/iPodnano(3e,4e,5e,6egeneratie)/iPhone(4,4s)/iPodtouch(4egeneratie)

ZieAansluitenviadeAUX-ingang(iPhone)opbladzijde130.

Android-apparaat

ZieEenAndroid ^TM -apparaataansluitenopbladzijde130.

AangeslotenapparatenBeschikbareUSB-poort

iPhone(metAppleCarPlay)USB1

iPhone/iPod (zonder Apple CarPlay) USB1 of USB2

Android-apparaatUSB2

USB-geheugenapparaatUSB1ofUSB2

AlsuAppleCarPlaygebruikt, sluitdeiPhonedanaanopUSB-poort1.

Identificatielabels bevestigenaanUSB-kabels

BevestigidentificatielabelsaanUSB-kabels voordatuditproductineenvoertuiginstalleert.

1SluitUSB-kabelsaanopUSB-poort1en 2aandeachterkantvanditproduct.

2Bevestigdeidentificatielabelsvoorelke poortalsvolgtaandeUSB-kabels.

Bevestighetlabel"PORT1"aandeUSB-kabel voorUSB-poort1.

Bevestighetlabel"PORT2"aandeUSB-kabel voorUSB-poort2.

EeniPhonemetLightning- connectoraansluiten

Opmerkingen

• Ziedehandleidingvandekabelvoordetails overhetaansluitenvaneenexternapparaat meteenlosverkrijgbarekabel.
• Ziedebedieningshandleidingvoordetails overdeaansluiting, bedieningencompatibili-teitvandeiPhone.

AansluitenviadeUSB-poort (iPhone)

VoordezeaansluitinghebtudeUSB-interface-kabelvoordeiPod/iPhone(CD-IU52)(losverkrijgbaar)nodig.

□AlsuAppleCarPlaygebruikt, sluitde iPhonedanaanopUSB-poort1.

EeniPhonemet30-pens connectoraansluiten

Opmerkingen

• Ziedehandleidingvandekabelvoordetails overhetaansluitenvaneenexternapparaat meteenlosverkrijgbarekabel.
• Ziedebedieningshandleidingvoordetails overdeaansluiting, bedieningencompatibili- teitvandeiPhone.

AansluitenviadeAUX-ingang (iPhone)

VoordezeaansluitinghebtudeUSB-interface-kabelvoordeiPod/iPhone(CD-IU201V)(los verkrijgbaar)nodig.

USB-interfacekabel voor iPod / iPhone (CD-IU201V) (los verkrijgbaar)

EenAndroid ^TM -apparaat aansluiten

Opmerkingen

• Ziedebedieningshandleidingvoordetails overdeaansluitingenbedieningvanAndroid-apparaten.
• Ziedehandleidingvandekabelvoordetails overhetaansluitenvaneenexternapparaat meteenlosverkrijgbarekabel.

VoordezeaansluitinghebtudeUSB-interface-kabelvoorAndroid-apparaten(losverkrijgbaar)nodig.

BELANGRIJK

EentelefoonmetUSBtypeCwerktmogelijkniet metsommigekabels.Gebruikdeaanbevolen kabel.

RaadpleegonzewebsitevoordetailsoverdeaanbevolenUSB-A-naar-C-kabel.

Eenachteruitkijkcamera aansluiten

Wanneerditproductwordtgebruiktmeteen achteruitkijkcamera, kanerautomatischwordenovergeschakeldnaarhetbeeldvandiecamerawanneerdeschakelhendelin

REVERSE(R)wordtgezet.DeCameraweergavestandsteltuookinstaattecontroleren waterachterugebeurtterwijluaanhetrijden bent.

WAARSCHUWING

GEBRUIKDEZEINGANGALLEENVOORDEOMGEKEERDEOFSPIEGELVERKEERDWEERGEGEVENBEELDENVANDE ACHTERUITKIKCAMERA.ANDERSSOORTIG GEBRUIKKANLETSELOFSCHADETOTGEVOLG HEBBEN.

BELANGRIJK

• Hetbeeldophetschermkanomgekeerdwordenweergegeven.
• Deachteruitkijkcamerakanwordengebruikt omaanhangersindegatentehouden,ofbij inparkeren.Gebruikdezefunctienietvoor amusement.
• Objectenophetbeeldvandeachteruitkijkcamerakunnendichterbijofverderweglijken danzeinwerkelijkheidzijn.
• Wijwijzenueropdathetdoordeachteruitkijkcameraweergegevengebiedietskanverschillenwanneerdebeeldenophetvolledige schermwordenweergegevenbijachteruitrijdenenwanneerermetdecameranaarachterenwordtgekekenterwijlervooruitwordt gereden.

Opmerkingen

• Dezestandisbeschikbaarwanneerdeinstellingvoordeachteruitkijkcameraop"Aan" staat.(RaadpleegvoordetailsdeBedieningshandleiding.)
• Sluitditproductalleenaanopdeachteruitkijkcamera.Sluithetnietaanopandere apparatuur.

DeAUX-inganggebruiken

Opmerkingen

• DezestandisbeschikbaarwanneerdeAUXingangisingesteldop"Aan".(Ziedebedieningshandleidingvoordetails.)
• Alsueenexternevideocomponentaansluit meteenAV-kabelmetministekker,moetuin-diennodigeenlosverkrijgbareAUX-verleng-kabelgebruiken.

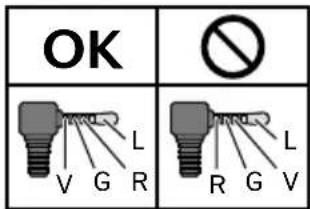

BELANGRIJK

GebruikeenAV-kabelmetministekker(losverkrijgbaar)voordebedrading,Alsuanderekabels gebruikt,kandebedradingspositieverschillen waardoorbeeldengeluidnietgoedkunnenwordenweergegeven.

Hetachterdisplayaansluiten

Bijgebruikvaneenachterdisplay datopdeachtervideo-uitgangis aangesloten

WAARSCHUWING

PlaatshetachterdisplayNOOITzodatdebestuurderdevideokanbekijkentijdenshetrijden.

Deachtervideo-uitgangvanditproductisvoorde aansluitingvaneendisplayzodatdepassagiers opdeachterbankdevideokunnenbekijken.

Voorzorgenvoorinstallatie

BELANGRIJK

• Installeerditproductnooitopplaatsen waar, ofopeenmanierwaardoorhet:
  —Debestuurderofpassagierskanverwondenalshetvoertuigplotseling stopt.
  —Debestuurderkanhinderenbijdebedieningvanhetvoertuig, bijvoorbeeld opdevloervoordebestuurdersstoel, ofindebuurtvanhetstuurofdeversnelling.
• Controleerofernietsachterhetdashboardofdepanelenzitwanneeruhieringatengaatboren.Leteropdatugeenbrandstofleidingen,remleidingen,elektronischecomponenten,communicatiedradenofvoedingskabelsbeschadigt.
• Wanneeruschroevengebruikt, leterdan opdatdezenietincontactkomenmetde elektrischebedrading. Doortrillingenkan deisolatievandedradenbeschadigd raken, metalsgevolgkortsluitingofandereschadeaanhetvoertuig.
• Gebruikdebijgeleverdeonderdelenopde voorgeschrevenwijze,zodatditproduct correctwordtingebouwd.Alsbepaalde onderdelennietbijhetproductzijngeleverd,moetugeschikteonderdelenopde voorgeschrevenwijzegebruikennadatu degeschiktheidvandebetreffendeonderdelenbijuwdealerhebtnagevraagd.Als uandereonderdelendandebijgeleverde onderdelengebruiktofonderdelendie nietgeschiktzijn,kunnendezebeschadigengenaandeinterneonderdelenvanhet productveroorzakenofkunnendezeonderdelenenhetproductlosraken.

• Hetisuiterstgevaarlijkalskabelsof snoerenronddestuurkolomofdeversnel-linggewikkeldkunnenraken.Umoet daaromditproduct,dekabelsendebedradingzoinstallerenenwegwerkendat zedebesturingnietkunnenbelemmeren ofhinderen.

• Zorgervoordatdedradennietgeraakt kunnenwordendooreenportierofstoelverschuivingsmechanisme, meteventueel kortsluitingtotgevolg.

• Controleerofalleandereapparatuurvan uwvoertuiggoedwerktnadeinstallatie vanditproduct.
• Installeerditproductnietopeenplek waarhet(i)hetzichtvandebestuurder kanbelemmeren,(ii)dewerkingvanbedieningssystemenofveiligheidsvoorzieningenvanhetvoertuigkanbelemmeren, zoalsdeairbags,knoppenvoornoodverlichtingof(iii)debestuurderkanhinderen bijhetveiligbedienenvanhetvoertuig.
• Installeerhetproducttussendebestuurdersstoelendevoorstepassagiersstoel, zodathetnietwordtgeraaktdoordebestuurderofinzittendealshetvoertuigabruptafremt.
• Installeerhetproductingeengevalvoor ofnaastdelocatiesinhetdashboard, het portierofdedeurstijlvanwaardeairbags vanuwvoertuigtevoorschijnzullen komen. Raadpleeghetinstructieboekje vanuwvoertuigvoordelocatievande voorairbags.
• Hetnietopvolgenvanaldezevoorzorgsmaatregelenkanresultereninernstigof fataalletsel.

Voorkomenvan elektromagnetischestoringen

Omostoringentevoorkomenmoetendevol- gendevoorwerpenzovermogelijkvanditpro- ductalsmedeanderekabelsendraden wordengeplaatst:

• FM, MG/LG-antennemetdekabel
• DAB-antennemetdedraad
•GPS-antennemetdekabel

Inbouwen

Bovendienmoetuelkeantennedraadzover mogelijkvanandereantennedradenen-kabels houden. Bindzenietsamen, laatzenietlangs elkaarlopenenlaatzeelkaarnietkruisen. Elektromagnetischeruisvergrootdekansop foutenbijdepositiebepalingvanuw voertuig.

Voordeinstallatie

• Raadpleeguwdichtstbijzijndedealeralser voordeinstallatiegatenmoetenworden geboord,ofalseranderewijzigingeninhet voertuigmoetenwordenaangebracht.
• Voordatuditproductdefinitiefinstalleert, ishetraadzaamtijdelijkalleaansluitingen temakenomtekijkenofdezecorrectzijn enallesnaarbehorenfunctioneert.

Installerenvanditproduct Opmerkingenbetreffendede installatie

• Installeerditproductnietopplaatsendie kunnenwordenblootgesteldaanhogetemperaturenofvocht,zoals:
  —Dichtbijeenradiator, luchtopening of airconditioning apparaat. —Opplaatsenblootgestelda and directzonlicht, zoalsophetdashboard. —Plaatsendieblootgesteldkunnenwordenaanregen, zoalsdichtbijeenportierofopdevloervanhetvoertuig.
• Installeerditproductopeenplekdiestevig genoegisomhetgewichtvanhetproduct tedragen.Kieseenplaatswaarditproduct stevigkanwordengeïnstalleerdenzorg vooreenveiligebevestiging.Deactuelelocatievanhetvoertuigkanalleencorrect wordenweergegevenwanneerhetproduct goedbevestigdis.
• Omverzekerdtezijnvanvoldoendeventilatiebijgebruikvanditproduct,dientuerbij deinstallatievoortezorgendatuachter hetachterpaneelvoldoenderuimtevrijlaat,

endientueventuelelossekabelsvastte bindenzodatdezedeventilatie-openingen nietkunnenblokkeren.

- Debedradingmaghetopdeafbeelding hieronderaangegevengebiednietafdekken.Ditisvereistzodatdeversterkerende navigatieschakelingenhunovertollige warmtekwijtkunnen.

Raadpleegvoordetailsoverdeinstallatiemethodevoorelktypevoertuigdeafzonderlijkeinstallatiehandleidingeninstalleerditproduct opdejuistewijze.

InstallerenvandeGPS-antenne

WAARSCHUWING

InstalleerdeGPS-antennenietoverandere sensorenofdeventilatie-openingeninhet dashboardvanhetvoertuig,wanthierdoor kandejuistewerkingvandesensorenof ventilatie-openingenbelemmerdwordenen ishetookmogelijkdatdeGPS-antenneniet goedenstevigmeerophetdashboardbevestigdkanwordenmetbehulpvanhetmetalen plaatje.

BELANGRIJK

MaakdeGPS-antennedraadnietkorteren ooknietlanger.Wijzigingenaandeantenne-kabelkunnenleidentotkortsluitingofstoringenenpermanenteschadeaanditproduct.

Opmerkingenbetreffendede installatie

- Deantennedientopeenzohorizontaalmogelijkoppervlaktewordenbevestigd,op eenplaatswaardeontvangstvanderadiogolvenzominmogelijkwordtgehinderd. Deantennekanderadiogolvenvandesatellietalleenontvangenalsergeenobstakeltussendeantenneendesatellietis.

- IndienudeGPS-antennebinnenindeauto aanbrengt,gebruikdanhetmetalenplaatje

datbijhetsysteemwordtgeleverd.Alsdit plaatjenietgebruiktwordt,zaldeont- vangstgevoeligheidslechtzijn.

• Maakhetbijgeleverdemetalenplaatjeniet kleiner. DitresulteertineenlageregevoeligheidvandeGPS-antenne.
• Hetmetalenplaatjebevateensterkkleef-middel, datnaverwijderingsporenophet oppervlakkanachterlaten.
• Treknietaandeantennedraadalsude GPS-antenneverwijdert. Daardoorkuntu dedraadlostrekken.
• VerfdeGPS-antenneniet, aangezienditde prestatiesvandeantennenegatiefbeïnvloedt.
• Deruitenvansommigeauto'slatendesignalenvandeGPS-satellietennietdoor. In datgevaldientudeGPS-antenneaande buitenzijdevandeautotebevestigen.

Raadpleegvoordetailsoverdeinstallatiemethodevoorelktypevoertuigdeafzonderlijkeinstallatiehandleidingeninstalleerditproduct opdejuistewijze.

Inbouwen

Demicrofooninstalleren

• Installeerdemicrofoonindejuisterichting enopdejuisteafstandzodatdemicrofoon gemakkelijkdestemvandebestuurderkan opvangen.
• Schakelhetproductuit(ACCOFF)voordat udemicrofoonaansluit.
• Afhankelijkvanhetvoertuigmodelkande microfoonkabeltekortzijnalsudemicrofoonopdezonneklepbevestigt.Installeer indatgevaldemicrofoonopdestuurkolom.
• Bevestigdemicrofoonaandezonneklep terwijldeklepomhoogstaat. Demicrofoon kandestemvandebestuurdernietopvangenwanneerdezoneklepnaarbenedenis geklapt.

Raadpleegvoordetailsoverdeinstallatiemethodevoorelktypevoertuigdeafzonderlijkeinstallatiehandleidingeninstalleerditproduct opdejuistewijze.

Nadeinstallatievandit product

1Sluitdemassapool(−)vandeaccuvan hetvoertuigopnieuwaan.

Controleernogmaalsofalleaansluitingenop dejuistewijzezijngemaaktenditproductcorrectisingebouwd.Monteerdeauto-onderdelendieubijhetinbouwenvanhetapparaat heeftverwijderd.Sluittotslotdemassakabel (-)weeropdemassapool(-)vandeaccuaan.

2Startdemotor.

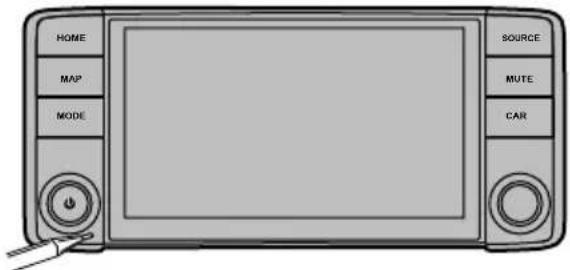

3DeRESETtoetsindrukken.

Drukmeteenpuntigvoorwerp(bijvoorbeeld depuntvaneenpen)opdeRESETtoetsvan ditproduct.

Sommigeinstellingenenopgeslagengegevenswordennietteruggezetnaardebegin-instelling.

4Wijzigdegewensteinstellingen.

ZiedeBedieningshandleidingvoormeer detailsoverdebediening.

5Rijdovereennormalewegtotdatde GPShetsignaalbegintteontvangen.

Opmerking

Nadeinstallatievanditproductdientuopeen veiligeplaatstecontrolerenofhetvoertuignormaalfunctioneert.

PIONEERCORPORATION
