AVICF80DAB - GPS-navigatiesysteem PIONEER - Gratis gebruiksaanwijzing en handleiding

Producttype	GPS-navigatiesysteem met digitale DAB+ radio
Merk	Pioneer
Model	AVIC-F80DAB
Afmetingen (L x H x D)	Ongeveer 178 x 100 x 160 mm (2 DIN formaat)
Gewicht	Ongeveer 2 kg
Voeding	12 V DC (accu voertuig), negatief aan massa
Zekering	10 A
Stroomverbruik	Minder dan 10 A (met actieve DAB-antenne)
Scherm	LCD-kleurenscherm WVGA, touchscreen
Hoofdfuncties	GPS-navigatie, DAB+/FM/AM-ontvangst, Bluetooth, Apple CarPlay, Android Auto, MirrorLink, HDMI/USB/AUX-ingangen, achteruitrijcamera
Connectiviteit	Wi-Fi, Bluetooth, USB-poorten (x2), HDMI, video-ingang, achteruit video-uitgang, audio AUX-ingang
Onderhoud en reiniging	Afvegen met een zachte, droge doek. Gebruik geen chemische middelen.
Veiligheid	Handremdetectie (lichtgroene draad), ingang snelheidssignaal (roze), ingang achteruit (paars/wit), video-vergrendeling tijdens het rijden
Installatie	Montage in 2 DIN front, bevestiging met schroeven of zijsteunen
Bedrijfstemperatuur	-10°C tot +60°C
Repareerbaarheid en reserveonderdelen	Reserveonderdelen beschikbaar via Pioneer-netwerk. Reparatie door erkende professional aanbevolen.
Algemene informatie	Handleiding beschikbaar in meerdere talen. Kaartupdate via pc/dvd.

Veelgestelde vragen - AVICF80DAB PIONEER

Kan ik de Pioneer AVIC-F80DAB zelf installeren?

Pioneer adviseert installatie door een erkende professional. Een onjuiste installatie kan elektrische risico's veroorzaken of het product beschadigen. Als u ervaring heeft, volg dan zorgvuldig de installatiehandleiding.

Welke soorten antennes zijn nodig voor DAB-ontvangst?

Voor optimale DAB-ontvangst gebruikt u een actieve DAB-antenne (type AN-DAB1 of CA-AN-DAB.001) met een fantoomvoedingingang. Het stroomverbruik van de antenne mag niet hoger zijn dan 100 mA.

Hoe sluit ik een iPhone met Lightning-aansluiting aan?

Gebruik de USB-interfacekabel voor iPod/iPhone (CD-IU52) apart verkrijgbaar. Sluit de iPhone aan op de USB1-poort via deze kabel. Voor Apple CarPlay sluit u de iPhone aan op de USB1-poort.

Wat te doen als de navigatie de juiste positie niet weergeeft?

Zorg ervoor dat de roze draad (CAR SPEED SIGNAL INPUT) correct is aangesloten op het snelheidsdetectiecircuit van het voertuig. Een onjuiste aansluiting vergroot de locatiefouten.

Hoe gebruik ik een achteruitrijcamera met dit systeem?

Sluit de camera aan op de bruine ingang (BC IN) en de paars/witte draad (REVERSE-GEAR SIGNAL INPUT) op het achteruitrijlicht. Activeer de functie 'Achteruitrijcamera' in de instellingen. Het beeld wordt automatisch weergegeven bij achteruitrijden.

Kan ik video's bekijken tijdens het rijden?

Nee, om veiligheidsredenen is videoweergave uitgeschakeld wanneer de handrem niet is aangetrokken. De lichtgroene draad (PARKING BRAKE) moet worden aangesloten op de handremschakelaar om deze functie in te schakelen.

Welke luidsprekers kan ik gebruiken?

Gebruik luidsprekers met een impedantie van 4 tot 8 Ω en een maximaal vermogen van minimaal 50 W. Gebruik geen luidsprekers van 1 tot 3 Ω.

Hoe reset ik het apparaat?

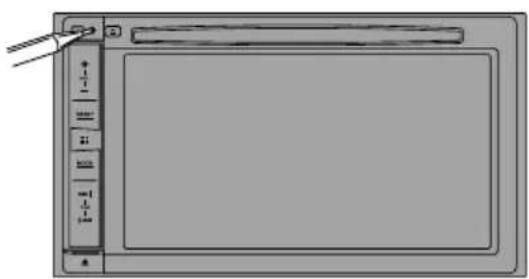

Druk op de RESET-knop op het voorpaneel met een puntig voorwerp (zoals een pen). Sommige instellingen en opgeslagen inhoud kunnen behouden blijven.

Waar installeer ik de GPS-antenne?

Installeer de GPS-antenne op een vlak metalen oppervlak, bij voorkeur op het dashboard of de achterruit, met een vrij zicht op de hemel. Gebruik de meegeleverde metalen plaat voor een betere gevoeligheid.

Kan ik een externe vermogensversterker aansluiten?

Ja, gebruik de RCA-uitgangen (FRONT/REAR OUTPUT) en de blauw/witte draad (afstandsbediening) om een externe versterker aan te sluiten. De subwooferuitgang (SWL/SWR) is monauraal.

GEBRUIKSAANWIJZING AVICF80DAB PIONEER

Uwnieuweproductendeze handleiding170

Belangrijkeveiligheidsvoorschriften171

02 Verbinding

Voorzorgenvoorhetaansluitenvanhet systeem172

Vooruditproductinbouwt172

Voorkomenvanbeschadigingen173 -Opmerkingoverdeblauw/witte draad173

Meegeleverdeonderdelen174

Hetstroomsnoeraansluiten(1)176

Hetstroomsnoeraansluiten(2)178

Systeemcomponentenaansluiten180

Aansluitenopeenlosverkrijgbare eindversterker181

EeniPod/iPhoneofAndroid-apparaat aansluiten182

IdentificatielabelsbevestigenaanUSB-kabels183

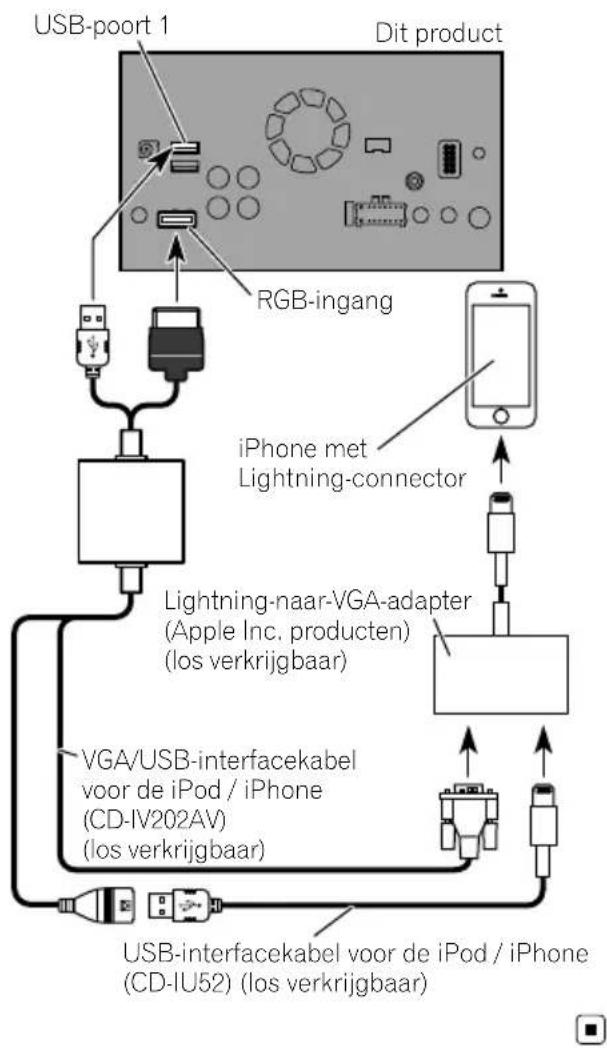

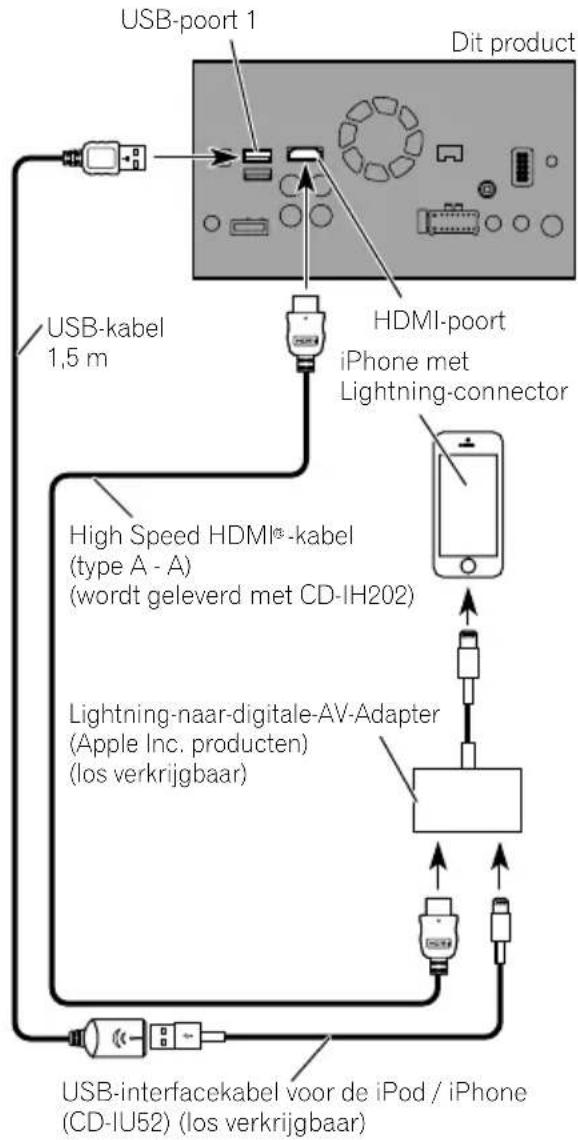

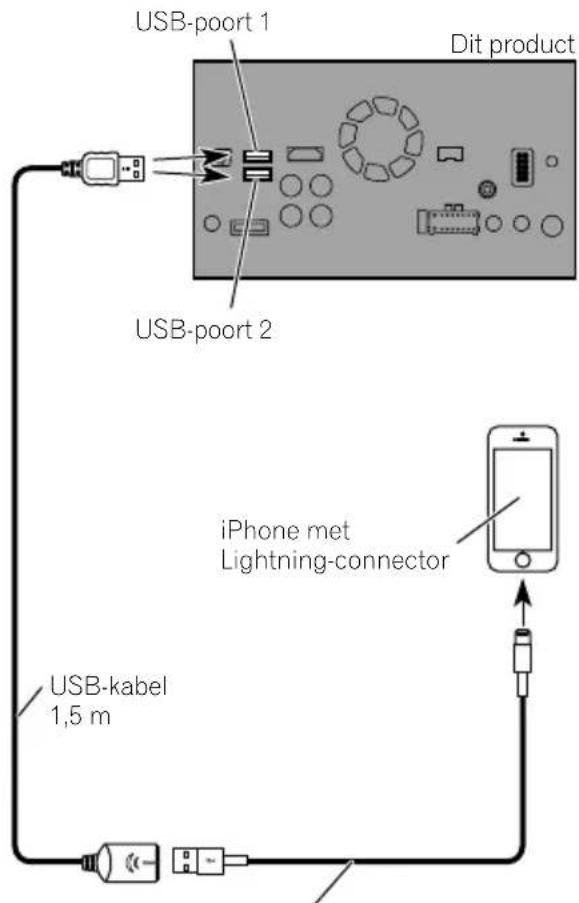

EeniPhonemetLightning-connector aansluiten183

-AansluitenviadeUSB-poort (iPhone)183

-AansluitenviadeHDMI-poort (iPhone)184

-AansluitenviadeRGB-ingang (iPhone)184

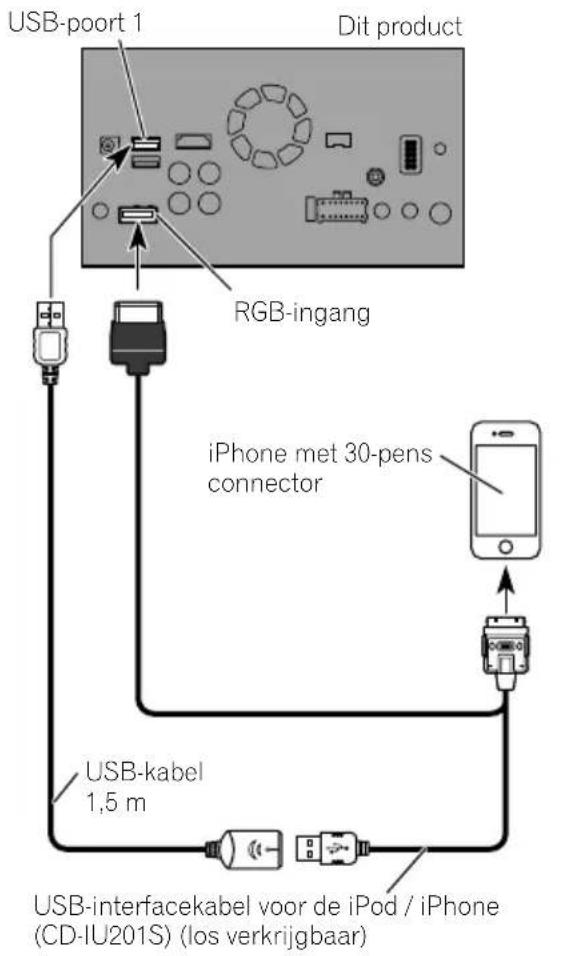

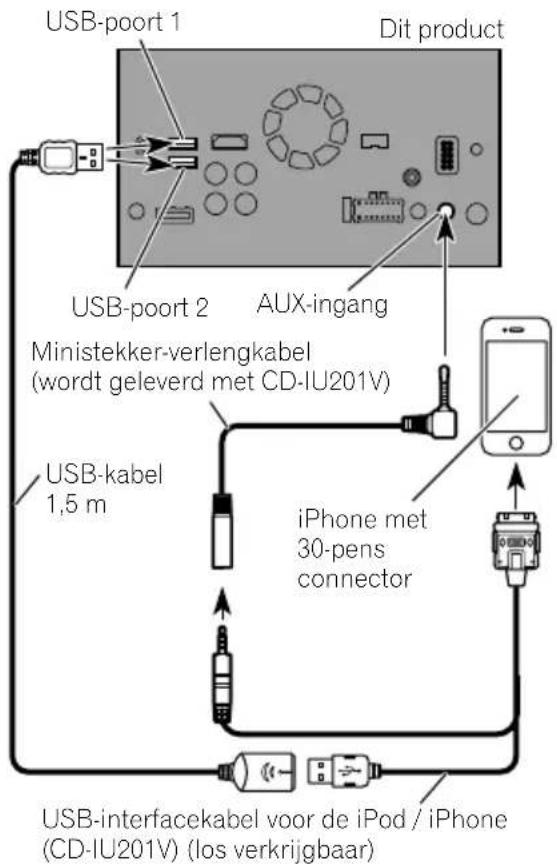

EeniPhonemet30-pensconnector aansluiten185

-AansluitenviadeAUX-ingang (iPhone)185

-AansluitenviadeRGB-ingang (iPhone)186

EenAndroid™-apparaataansluiten186

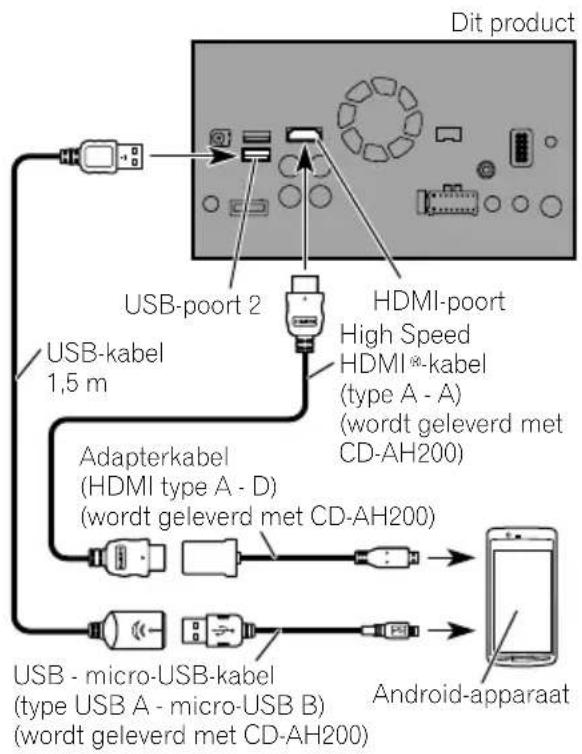

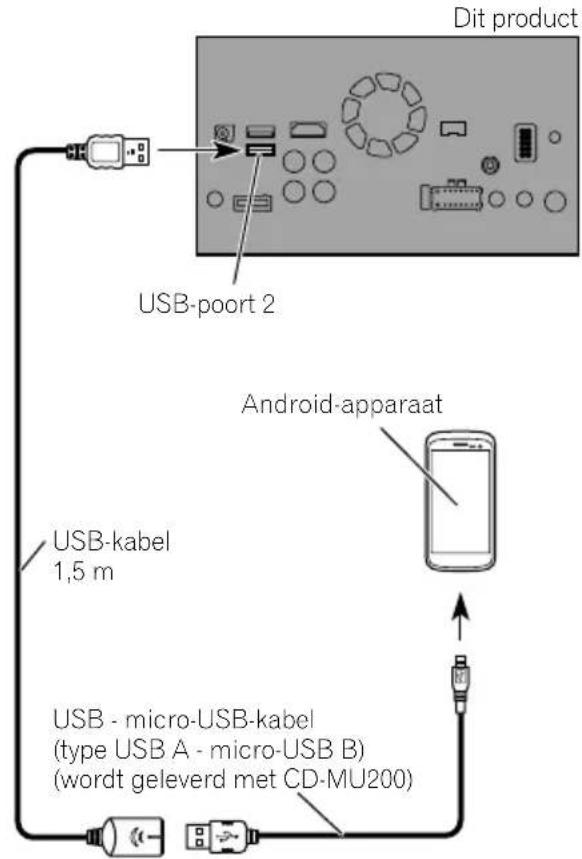

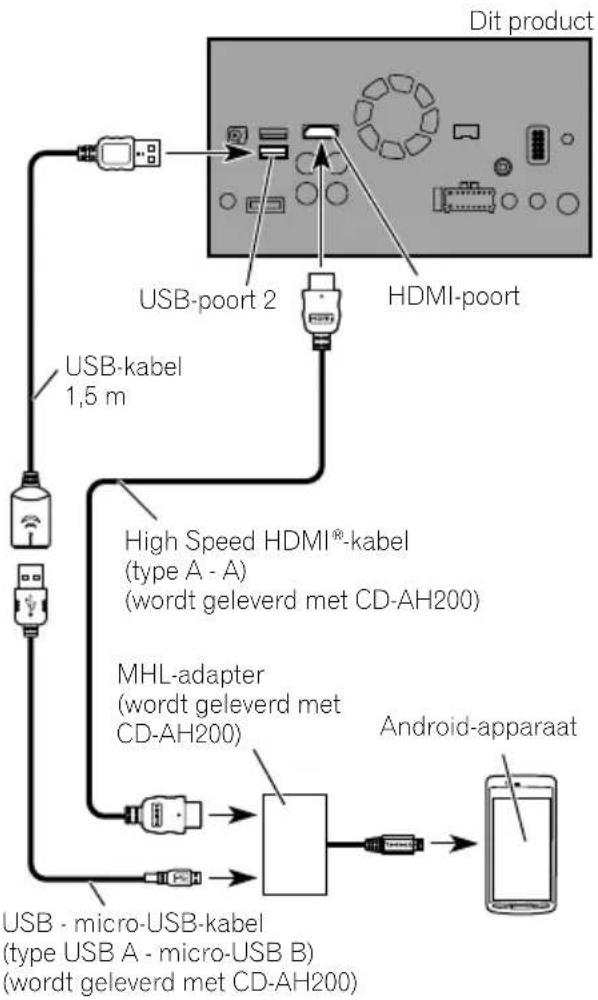

-AansluitenviadeHDMI-poort(Android-apparaat)186

-AansluitenviadeMHL-poort(Android-apparaat)187

AansluitenviadeUSB-poort(Android-apparaat)187

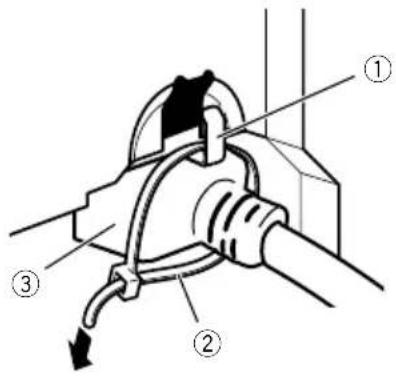

DeHighSpeedHDMI ^® -kabelvastzetten188

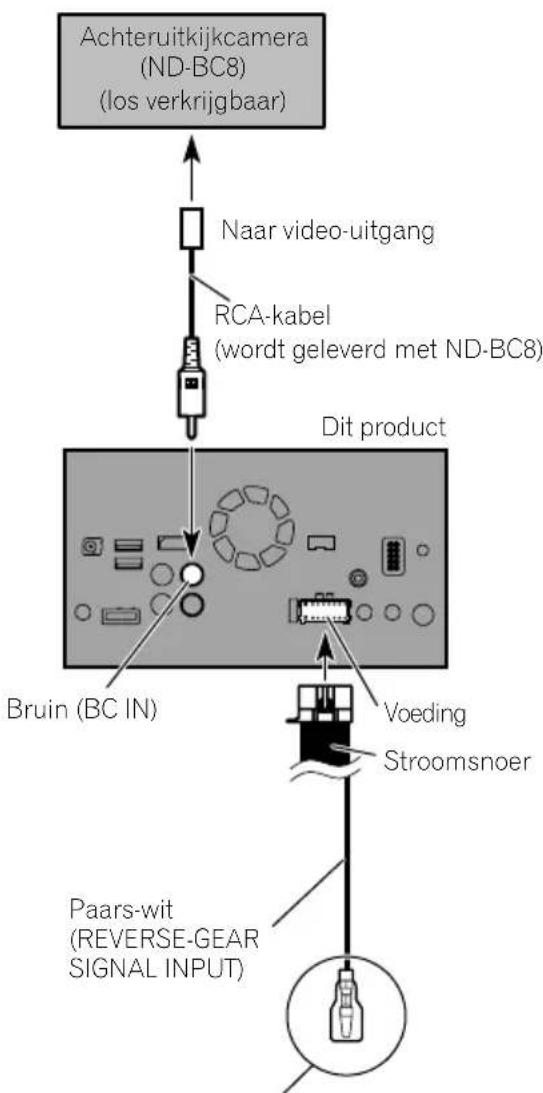

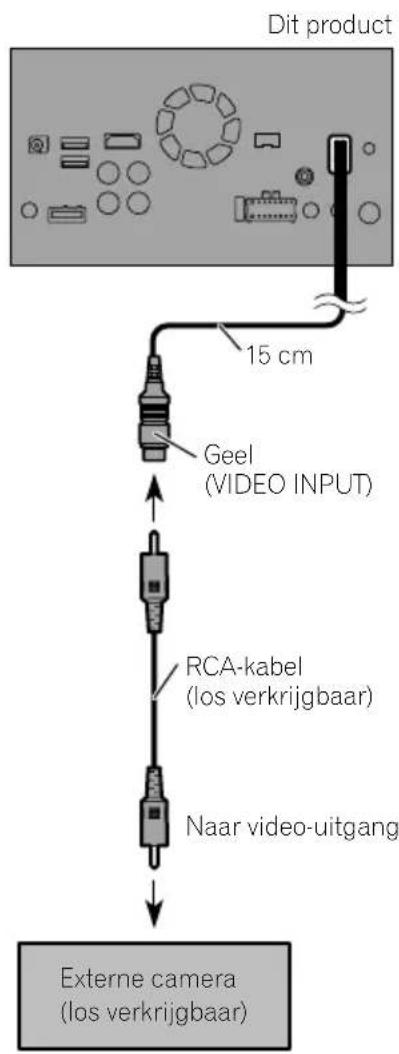

Eenachteruitkijkcameraaansluiten188

Deexternevideocomponentaansluiten189

-GebruikvandeAV-ingang189

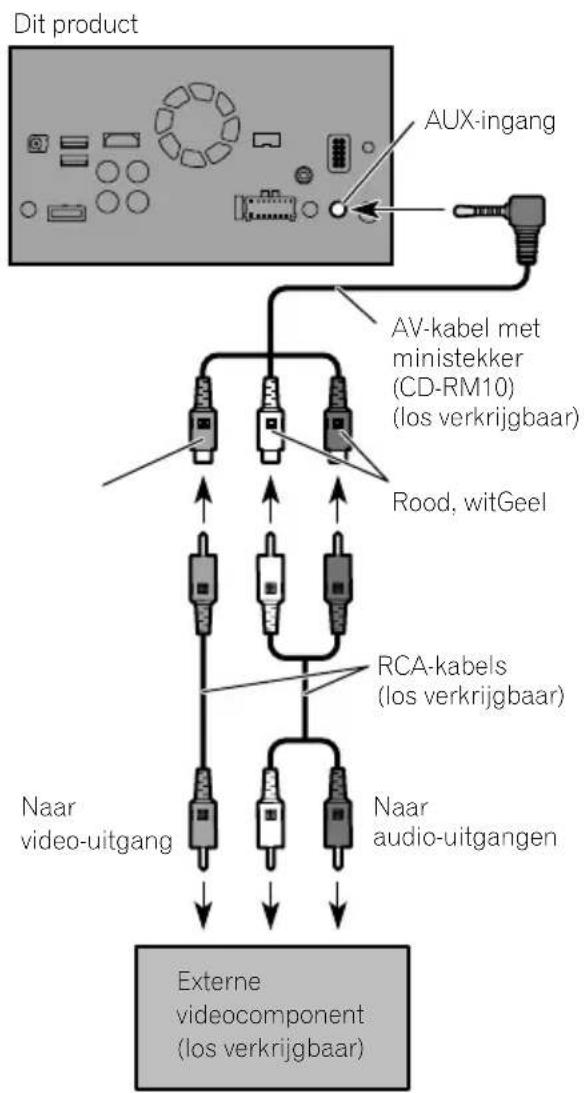

-DeAUX-inganggebruiken190

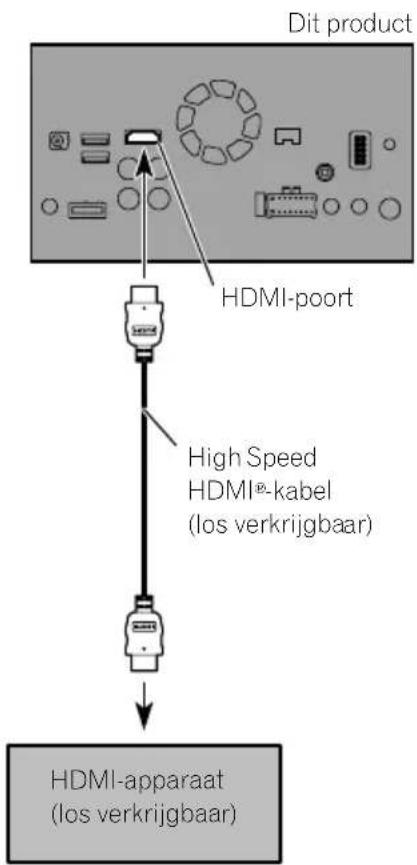

EenHDMI-apparaataansluiten191

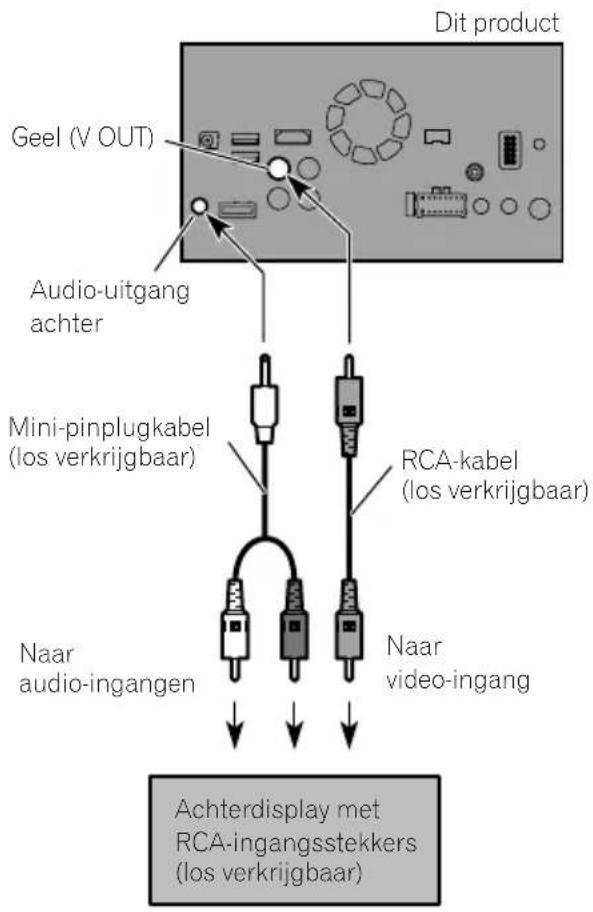

Hetachterdisplayaansluiten192

-Bijgebruikvaneenachterdisplaydat opdeachtervideo-uitgangis aangesloten192

03 Inbouwen

Voorzorgenvoorinstallatie193

Voorkomenvanelektromagnetische storingen193

Voordeinstallatie194

-VoorgebruikersvanAVIC-F88DABen AVIC-F80DAB194

Installerenvanditproduct194

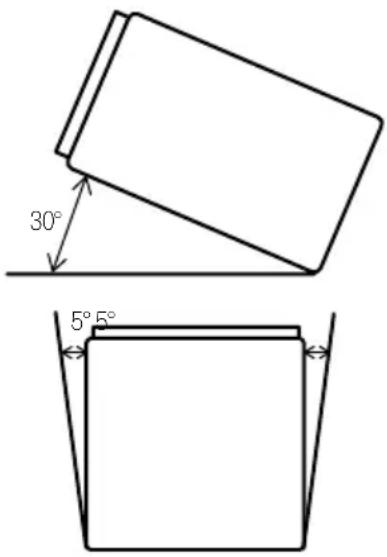

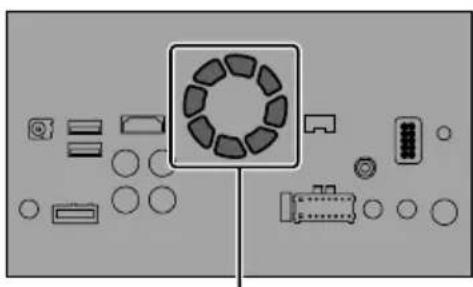

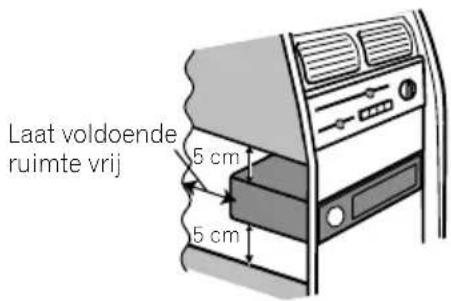

-Opmerkingenbetreffendede installatie194

-Meegeleverdeonderdelen195

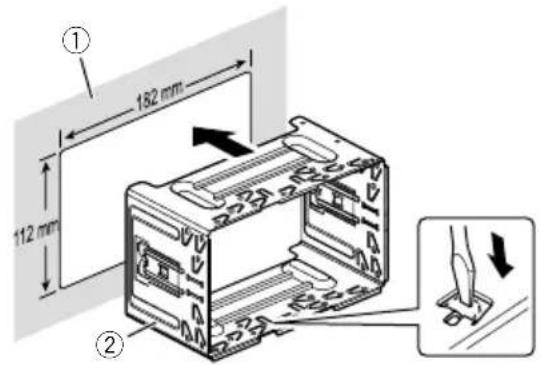

-Vooruditproductinbouwt196

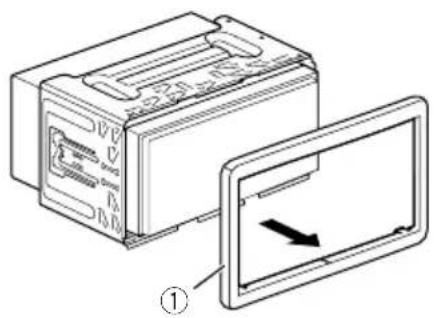

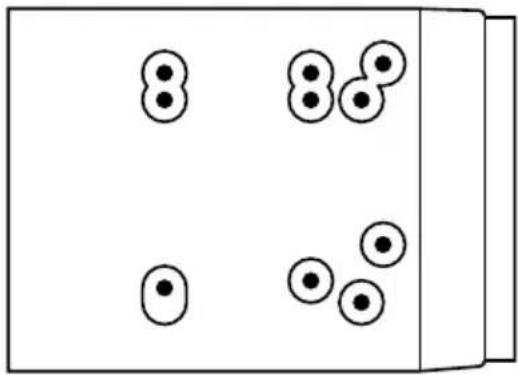

-Installatiemetdehouder196

-Installatiemetgebruikvande schroefgatenaandezijkantvandit product197

InstallerenvandeGPS-antenne198

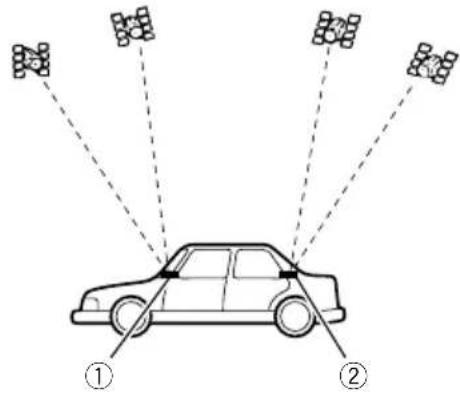

-Opmerkingenbetreffendede installatie198

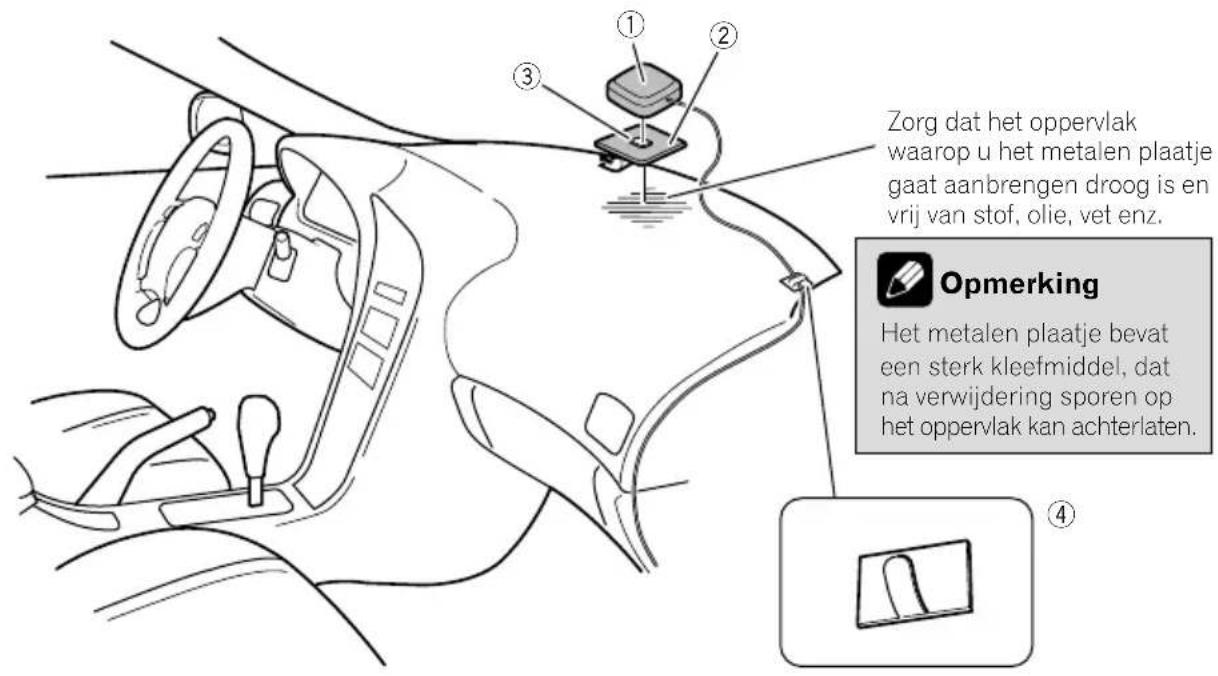

-Bevestigenvandeantennebinnenin deauto(ophetdashboardofde hoedenplank)199

Demicrofooninstalleren200

-Meegeleverdeonderdelen200

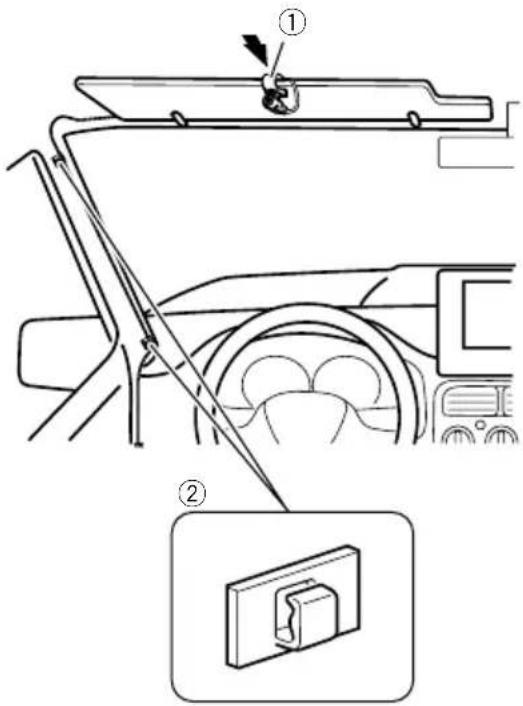

-Montageopdezonneklep200

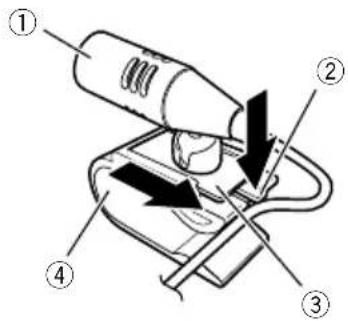

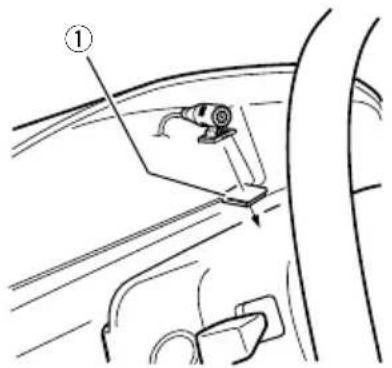

-Installatieopstuurkolom201

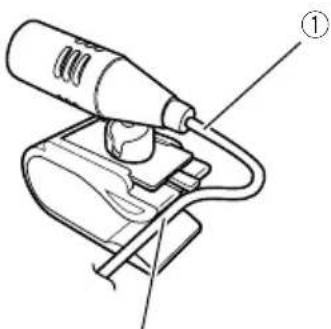

-Dehoekvandemicrofoon aanpassen201

04 Nainstallatie

Nadeinstallatievanditproduct202

Uwnieuweproductendeze handleiding

• Denavigatie-elementenvanditproduct(en deachteruitkijkcamera,indienaangeschaft)zijnuitsluitendbedoeldalshulp-middelvoordebedieningvanuwvoertuig. Umaghetautonavigatiesysteemnietbeschouwenalsvervangingvanuweigenbeoordelingsvermogenalertheidtijdens hetrijden.
• Gebruikditproductnooitomingevalvan noodnaareenziekenhuis, politiebureauof dergelijkinstellingterijden. Beldanhet juistehulpdienstnummer.
• Gebruikditproduct, eventueleapplicaties ofdeachteruitkijkcamera(indienaangeschaft)nietalsditgebruikopenigerlei wijzeuwaandachtafleidtvanhetveiligbesturenvanuwvoertuig.Neemaltijdde plaatselijkeverkeersregelsendevereiste veiligheidsmaatregeleninacht.Alsumoeilijkhedenondervindttijdenshetgebruik vanditproductofalsuhetbeeldscherm nietduidelijkkuntlezen,dientuuwvoertuigteparkerenopeenveiligeplekende handremaantetrekkenvoorudenodige aanpassingenuitvoert.
• Indezehandleidingwordtuitgelegdhoeu hetproductinuwvoertuigkuntinbouwen. Debedieningvanhetproductwordtinafzonderlijkehandleidingenuitgelegd.
• Installeerditproductnietopeenplekwaar het(i)hetzichtvandebestuurderkanbelemmeren,(ii)dewerkingvanbedieningssystemenofveiligheidsvoorzieningenvan hetvoertuig,zoalsairbags,knoppenvoor noodverlichtingenz.,kanbelemmeren,of (iii)debestuurderkanhinderenbijhetveiligbesturenvanhetvoertuig.Inbepaalde gevallenkanditproductnietwordengeinstalleerdvanwegehettypevoertuigofde vormvanhetinterieur.
• Demodelpictogrammenindehandleiding gevenaandatdebijbehorendeuitlegisbedoeldvoorhetbetreffendemodel.

Hetvolgendepictogramgeeftaandatde uitlegalleenophetbetreffendemodelvan toepassingis. bijvoorbeeld:

F88DAB

- Hetgrafischesymboolophetproductduidtgelijkstroomaan.

Belangrijkeveiligheids- voorschriften

WAARSCHUWING

Pioneerraadtuafhetproductzelfintebouwen.Ditproductmagalleendooreenvakmanwordeningebouwd.Wijadviserenuom alleenbevoegdPioneeronderhoudspersoneeldatspeciaalisopgeleidenervaring heeftmetmobieleelektronica,ditproductte lateninstelleneninbouwen.VOERNOOIT ZELFONDERHOUDUITAANDITPRODUCT.Bijverkeerdinbouwenofonderhoud vanditproductendeaansluitkabelsbestaat dekansopeenelektrischeschokofeenanderegevaarlijkesituatie,enkanhetproduct schadeoplopendienietonderdegarantie valt.

• Leesdehandleidingzorgvuldigdoorvoordatuhetproductgaatinbouwen.
• Bewaardehandleidingzodatuerlaternog eensietsinkuntopzoeken.
• Neemallewaarschuwingsinformatiein dezehandleidinginachtenvolgdeinstruc-tiesnauwkeurigop.
• Onderbepaaldeomstandighedenishet mogelijkdatditproductdepositievanuw voertuig, deafstandtotobjectenophet schermenkompasaanduidingennietcorrectaangeeft. Daarnaastheefthetsysteem bepaaldebeperkingen, onderanderedat heteenrichtingsverkeer, tijdelijkeverkeers-situatiesengebiedenwaarveiligrijdenop eenbepaaldmomentwellichtnietmogelijk is, nietkanherkennen. Vertrouwopuw eigenbeoordelingsvermogenmetbetrekkingtotdedaadwerkelijkeverkeerssituatie.

- Evenalsbijhetgebruikvanandereaccessoiresinuwvoertuigdientueropteletten dathetproductnietuwaandachtvanhet veiligbesturenvanuwvoertuigafleidt, wantditkanresultereninernstigoffataal letsel.Indienumoeilijkhedenheeftbijde bedieningvanhetapparaatofalsdeinformatieophetbeeldschermnietduidelijkis,

parkeerhetvoertuigdanopeenveilige plaatsvoordatuhetprobleemprobeertop telossen.

• Tijdenshetrijdendientualtijddeveiligheidsgordeltedragen. Bijeenongelukis dekansopletselaanzienlijkgroteralsude veiligheidsgordelnietofnietcorrectdraagt.
- Bepaaldewettenenregelsvandelandelijkezowelalsplaatselijkeoverheidkunnen deplaatsingenhetgebruikvanditproduct inuwvoertuigverbiedenofbeperken.Volg bijhetgebruik,deinstallatieendebedie- ningvanhetproductalletoepasselijkewettenenregelsstiptop.

Voorzorgenvoorhet aansluitenvanhetsysteem

WAARSCHUWING

Probeergeenwijzigingenaantebrengenin hetinterlocksysteemvandehandremofhet systeemuitteschakelen,wanthetsysteem iservooruwveiligheid.Wijzigingenaanbrengeninofuitschakelenvanhetinterlocksysteemvandehandremkanresulterenin ernstigoffataalletsel.

BELANGRIJK

• Indienubesluitdeinstallatiezelfuitte voeren, eenspecialeopleidingheeft gehadenervaringheeftmethetinbouwen vanmobieleelektronica, volgdannauwgezetallestappenvandeinstallatiehandleiding.
• Maakalledradenmetkabelklemmenof isolatietapevast.Leteropdatergeendra-denblootliggen.
• Sluitdegeledraadvanditproductnietdirectaanopdeaccuvandeauto.Alsde draaddirectisverbondenmetdeaccu, kandeisolatiedoordemotortrillingen kapotgaanopdeplaatswaardedraad vanhetinterieurnaardemotorruimte loopt.Alsdeisolatievandegeledraad doorhetcontactmetmetalendelen scheurtofdoorslijt,kanerkortsluiting ontstaan,hetgeentoteenzeergevaarlijke situatieleidt.
• Hetisuiterstgevaarlijkalskabelsof snoerenronddestuurkolomofdeversnel-linggewikkeldkunnenraken.Umoet daaromditproduct,dekabelsendebedradingzoinstallerenenwegwerkendat zedebesturingnietkunnenbelemmeren ofhinderen.
  • Zorgervoordatdekabelsendebedrading nietindewegzittenbijofvastkunnen komenindebewegendeonderdelenvan hetvoertuig, metnamehetstuur, deversnelling, dehandrem, derailsvandever-

stelbarestoelen, ofandere bedieningsorganenvanhetvoertuig.

• Laatdedradennietlangsplaatsenlopen waarzeblootgesteldwordenaanhoge temperaturen. Alsdeisolatievandedradenergwarmwordt, kunnenzebeschadigdraken, waardoorerkortsluitingof eenstoringontstaatenermogelijkpermanentebeschadigingaanditproductoptreedt.
• MaakdeGPS-antennedraadnietkorteren ooknietlanger.Wijzigenvandeantennedraadkanresultereninkortsluitingofstoring.
• Maakookgeenenkeleanderedraadkorter.Wanneerditgebeurt,ishetmogelijk dathetbeveiligingscircuit(zekeringhouder,zekeringweerstandoffilter,enz.)niet goedmeerfunctioneert.
• Tapnooitstroomafvandestroomtoevoerdraadvanhetproductvoordevoeding vanandereelektronischeapparatuur.De stroomcapaciteitvandedraadkanoverschredenworden,metoververhittingtot gevolg.

Vooruditproductinbouwt

• Gebruikditproductuitsluitendmeteen accuvan12voltennegatieveaarding.Doet uditniet,dankunnenbrandofstoringen hetgevolgzijn.

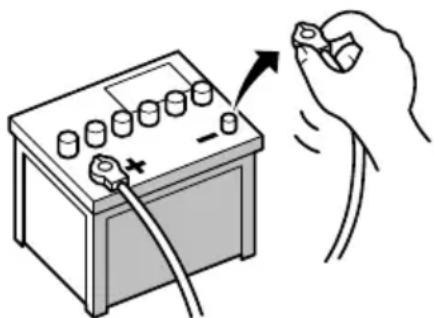

• Omkortsluitingeninhetelektrischesysteemtevoorkomen,moetude(-)accukabelloskoppelenvoordeinstallatie.

• Gebruikluidsprekersvanmeerdan50W (maximaalingangsvermogen)entussen 4Ωen8Ω(impedantie).Gebruikvoordit productgeenluidsprekersvan1Ωtot3Ω.
• Hetzwartesnoerisdeaardverbinding.Dit snoerdientafzonderlijkvandeaarding vanproductenmeteenhoogstroomverbruik,zoalseindversterkers,tewordengeaard.Aardnietmeerdanéénproduct samenmetdeaardingvaneenanderproduct.Udientbijvoorbeeldelkeversterker-moduleafzonderlijk,losvandeaarding vanditproductteaarden.Doordeaarding metelkaarteverbinden,kanerbranden/ ofschadeaanproductenontstaanalsde massaverbindinglosraakt.

- Zorgervoordatudezekeringalleenvervangtdooreenzekeringmetdewaarde dieopditproductstaataangegeven.

• Wanneerueenstekkeruittrekt, pakdande stekkerzelfvast. Treknietaandedraad, wanthetismogelijkdatudezeuitdestekkertrekt.

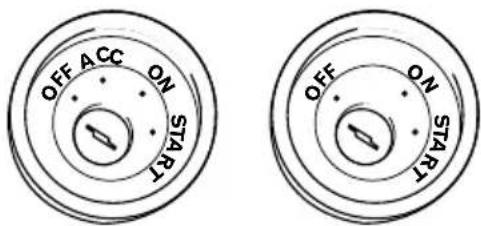

• Ditproductkannietwordengeinstalleerd ineenvoertuigzonderACC(Accessoire) standopdecontactschakelaar.

• Omkortsluitingtevoorkomendientude losgekoppeldedraadaftedekkenmetisolatieband. Hetismetnamevanbelangalle ongebruiktespeakerdradenteisoleren. Wanneerdezeonbedektblijven, kanerkortsluitingontstaan.
• Sluitdestekkersmetdezelfdekleuraanop decorresponderendegekleurdepoort,d.w.

z.deblauwestekkeropdeblauwepoort, zwartopzwart,enz.

• Zievoornadereinformatieoverhetaansluitenvandeeindversterkerenanderetoestellendegebruikershandleidingenvoerde aansluitingvervolgensuitzoalshierinbeschreven.
• OmdatereenuniekeBPTL-schakeling wordttoegepast,magude⊖kantvande speakerdraadnietdirectaardenofde⊖ kantvaneenanderekantvandespeakerdraadsamenaansluiten.Umoetde⊖kant vandespeakerdraadaansluitenopde⊖ kantvandespeakerdraadvanditproduct.

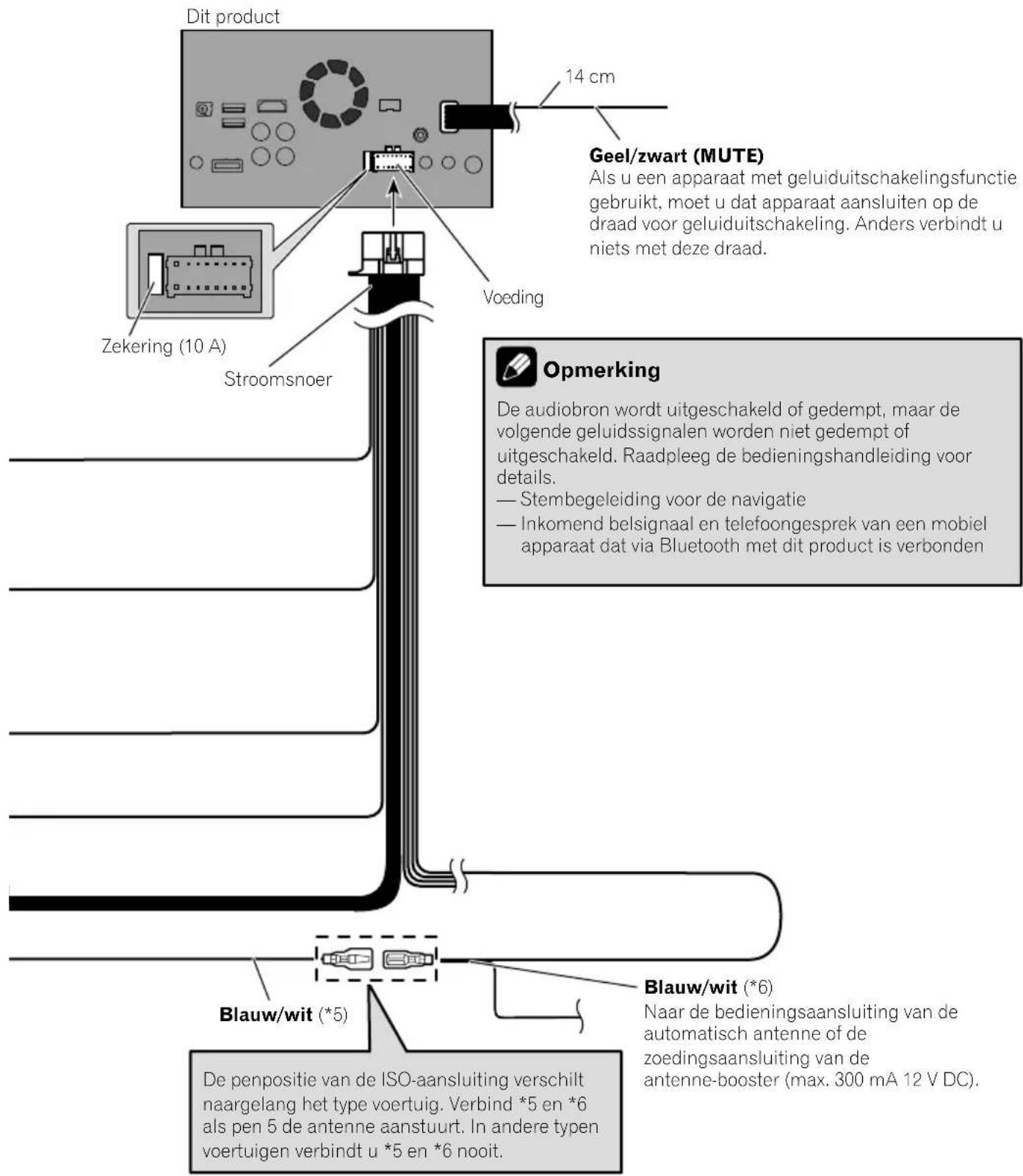

Opmerkingoverdeblauw/wittedraad

Belangrijk

Wanneerditproductindestand"PowerOFF" staat, wordthetbedieningssignaalookuitgeschakeld. Alsdestand "PowerOFF" wordtgeannuleerd, wordthetbedieningssignaalweer uitgevoerdenwordtdeantenneuitgeschoven doordeautomatischeantennefunctie (alsdeantennegebruiktwordt). Letopdatdeuitgeschoven antennegeenanderevoorwerpenraakt.

• Wanneerdecontactschakelaarwordtaangezet(ACCON),wordtereenregelsignaal uitgevoerdviadeblauw/wittedraad.Verbinddedraadmetdeafstandsbedieningsaansluitingvaneenexterneeindversterker, debedieningsaansluitingvanhetrelais vooreenautomatischeantenne,ofdebedieningsaansluitingvooreenantennesignaalversterker(max.300mA12VDC).Het regelsignaalwordtuitgevoerdviadeblauw/wittedraad,ookwanneerdeaudiobronis uitgeschakeld.
• Gebruikdezedraadingeengevalalsde stroomdraadvoorexterneeindversterkers. Eendergelijkeaansluitingkanleidentot eentehogestroomendaardoortotstoringenendefecten.

02

Verbinding

- Gebruikdezedraadingeengevalalsde stroomdraadvoordeautomatischeantenneofdeantennesignaalversterker.Eendergelijkeansluitingkanleidentoteente hogestroomendaardoortotstoringenen defecten.

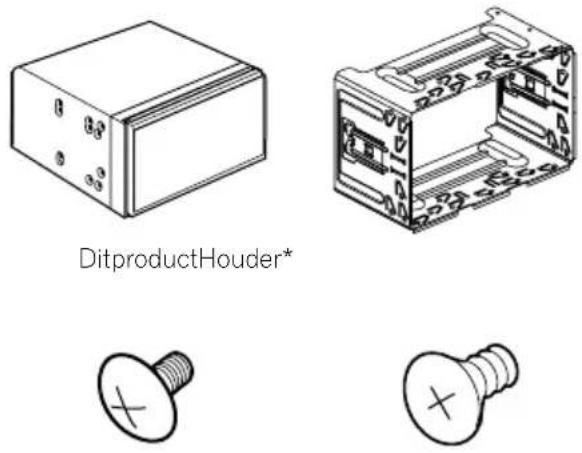

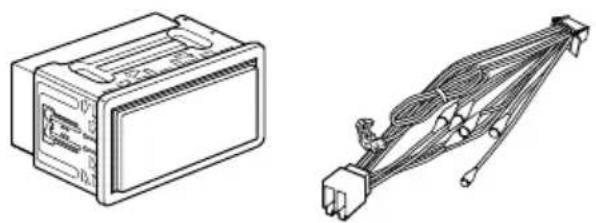

Meegeleverdeonderdelen

MetalenplaatjeKlem(3st.)

Dubbelzijdigplakband

Verbinding

Opmerkingen

• (*1)Dezeonderdelenwordengeleverdmet AVIC-F88DAB.
• (*2)Dezeonderdelenwordengeleverdmet AVIC-F88DAB,AVIC-F80DABenAVIC-F980DAB.

Hetstroomsnoeraansluiten(1)

Opmerking

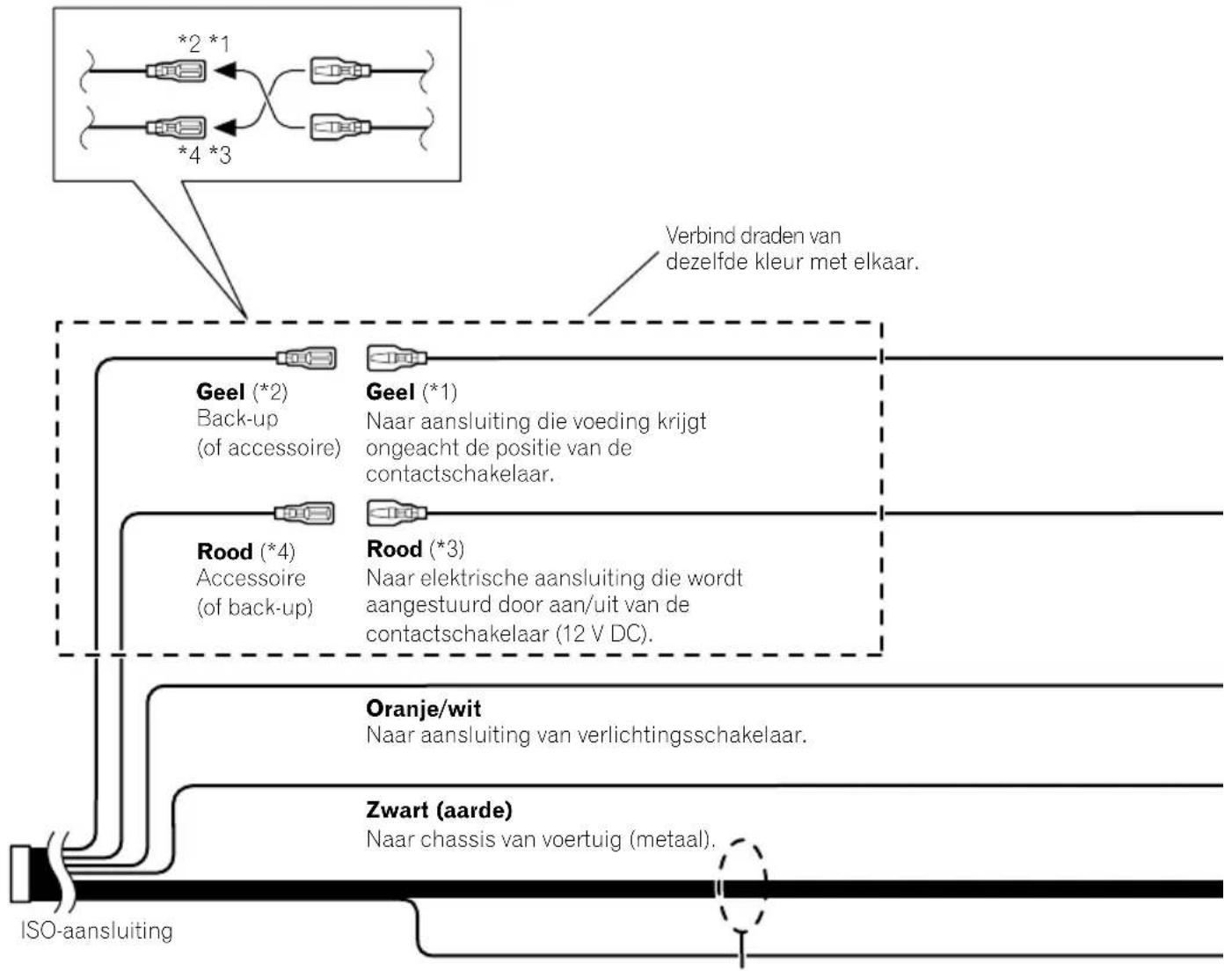

Afhankelijk van het type voertuig kan de functie van *2 en *4 verschillend zijn. Verbind in dat geval *1 met *4 en *3 met *2 zoals in de illustratie wordt getoond.

Opmerking

In sommige voertuigen kan de ISO-aansluiting in twee delen uitgevoerd zijn. In een dergelijk geval moet u erop letten dat beide delen worden aangesloten.

Luidsprekerdraden

Wit: Links voor ⊕

Wit/zwart: Links voor ⊖

Grijs: Rechts voor ⊕

Grijs/zwart: Rechts voor ⊖

Groen: Links achter ⊕

Groen/zwart: Links achter ⊖

Paars: Rechts achter ⊕

Paars/zwart: Rechts achter ⊖

Hetstroomsnoeraansluiten(2)

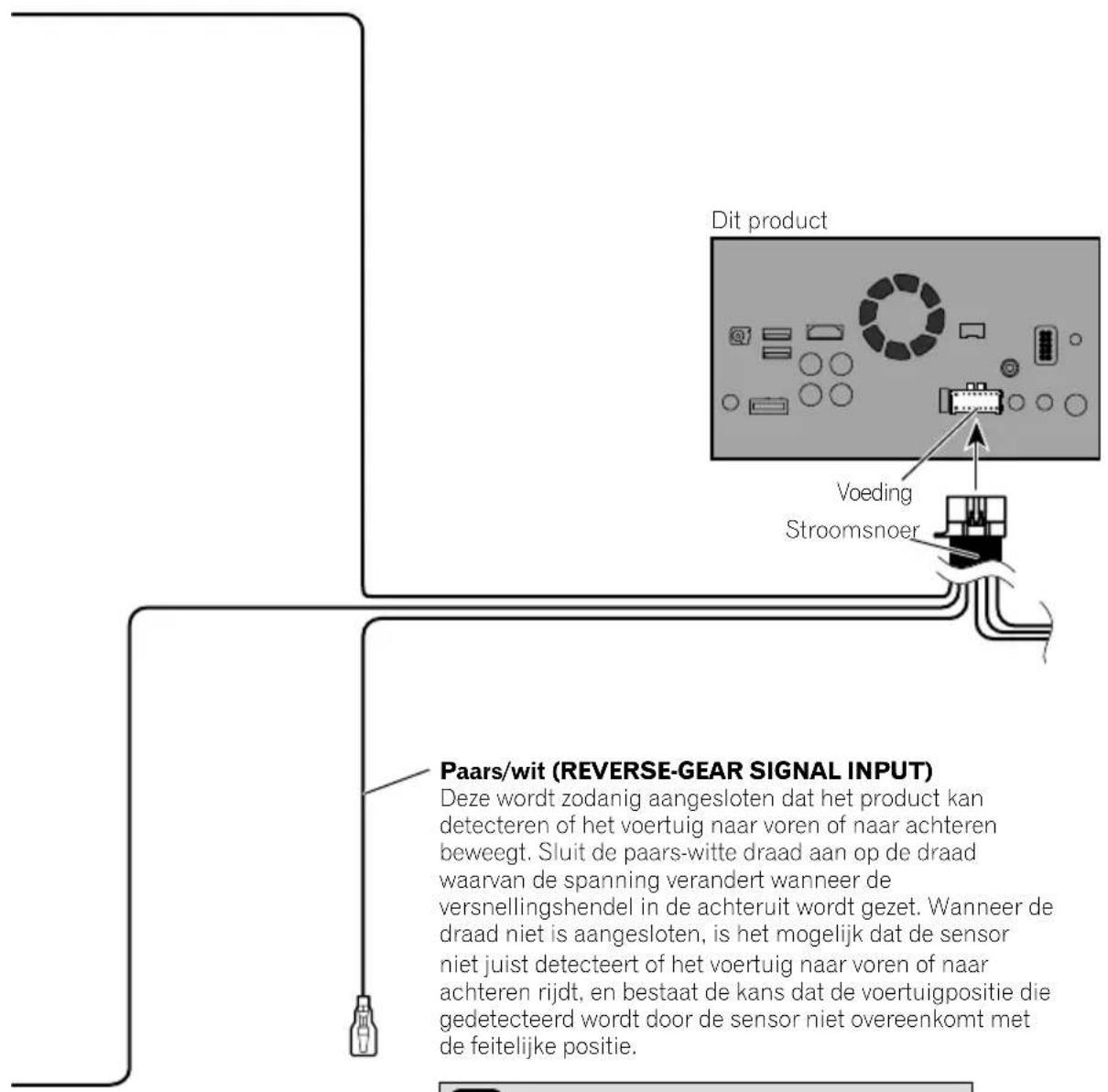

Roze (CAR SPEED SIGNAL INPUT)

Het product wordt hier aangesloten om de afgelegde afstand van het voertuig te detecteren. Sluit altijd het snelheidsdetectiecircuit van het voertuig aan. Als u dit niet aansluit, zal de locatie van het voertuig vaker verkeerd worden aangeduid.

WAARSCHUWING

ONJUISTE AANSLUITING KAN LEIDEN TOT ERNSTIGE SCHADE OF LETSEL, ZOALS ELEKTRISCHE SCHOKKEN, BELEMMEREN VAN DE GOEDE WERKING VAN HET ABS (ANTI-LOCK BRAKING) SYSTEEM VAN HET VOERTUIG, DE AUTOMATISCHE VERSNELLING EN DE SNELHEIDSAANDUIDING.

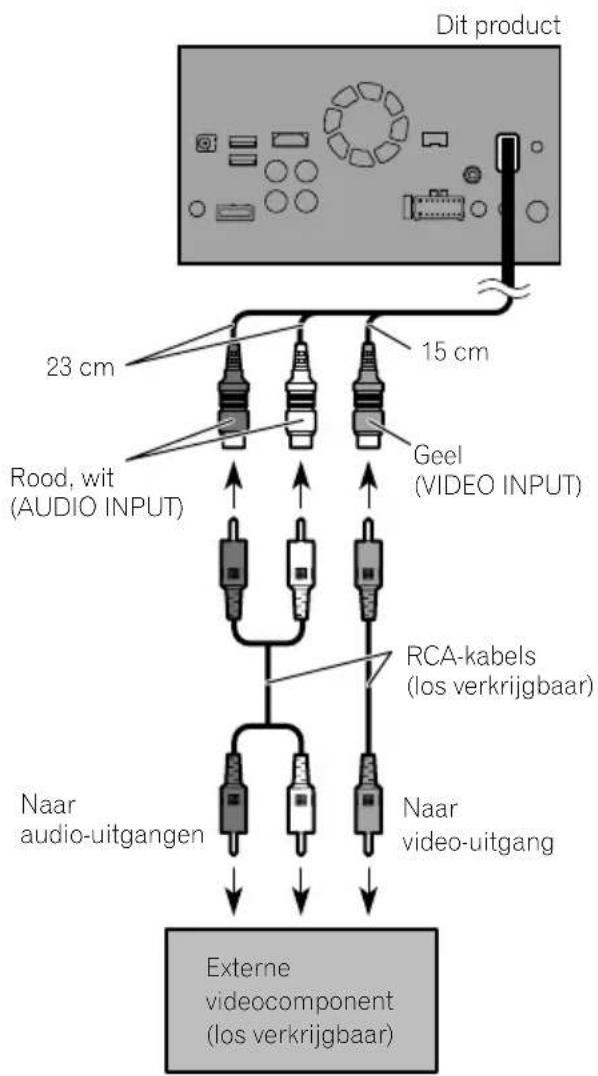

BELANGRIJK

Het is zeer raadzaam om de snelheidspulsdraad aan te sluiten voor een nauwkeurige navigatie en betere prestaties.

Opmerking

De plaats van het snelheidsdetectiecircuit en van de handrem zijn mede afhankelijk van het voertuigmodel. Raadpleeg voor details uw officiële Pioneer dealer of een vakkundige installateur.

Lichtgroen (PARKING BRAKE)

Gebruik om te detecteren of de handrem gebruikt wordt of niet. Deze draad moet worden aangesloten op dekant van de handremschakelaar die van stroom wordt voorzien.

Als u deze verbinding verkeerd maakt of weglaat, dan kunnen bepaalde functies van het product niet gebruikt worden.

WAARSCHUWING

DE LICHTGROENE DRAAD VAN DE STROOMSTEKKER IS BESTEMD VOOR HET DETECTEREN VAN DE PARKEERSTATUS EN MOET WORDEN AANGESLOTEN OP DE STROOMDRAAD VAN DE HANDREMSCHAKELAAR. EEN ONJUISTE AANSLUITING OF EEN VERKEERD GEBRUIK VAN DEZE DRAAD KAN ERTOE LEIDEN DAT DE TOEPASSELIJKE WETGEVING NIET WORDT NAGELEEFD EN KAN ERNSTIG LETSEL OF ERNSTIGE SCHADE TOT GEVOLG HEBBEN.

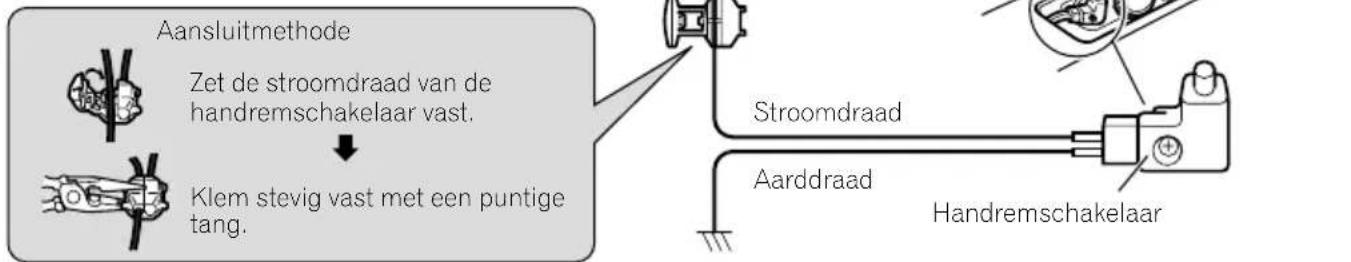


Opmerking

Als u een achteruitkijkcamera gebruikt, moet u deze draad aansluiten. Anders kunt u niet overschakelen naar het beeld van de achteruitkijkcamera.

Systeemcomponentenaansluiten

WAARSCHUWING

• Om de ongelukken en mogelijke inbreuk op toepasselijke wetten en regels te vermijden, mag dit product in geen geval worden gebruikt terwijl het voertuig bestuurd wordt, met uitzondering van gebruik voor navigatie. Een eventueel achterdisplay mag niet zo geplaatst worden dat dit een zichtbare afleiding voor de bestuurder kan opleveren.
• In sommige landen is het bekijken van beelden op een scherm in een voertuig, zelfs door anderen dan de bestuurder, wettelijk verboden. Waar zulke regelgeving van toepassing is moet deze worden nageleefd en mag de videofunctie van dit product niet worden gebruikt.

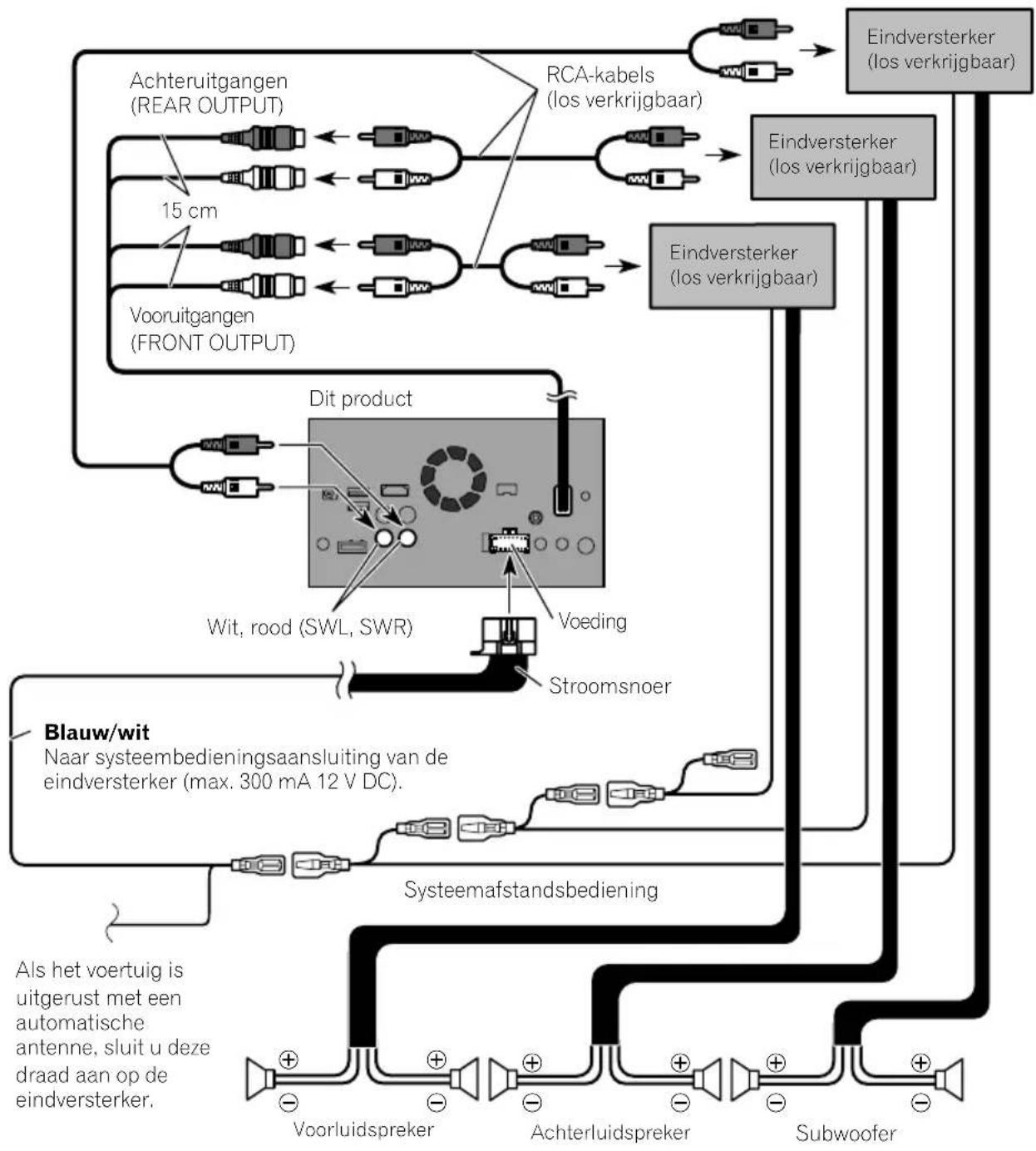

Aansluitenopeenlosverkrijgbareeindversterker

Opmerkingen

• U kunt de RCA-uitgang van de subwoofer wijzigen afhankelijk van het subwoofersysteem. (Zie de bedieningshandleiding.)
• De subwooferuitgang van dit product is mono.

EeniPod/iPhoneofAndroid-apparaataansluiten

Zoek in onderstaande lijst uw apparaat en de functie die u wilt gebruiken, en raadpleeg de betreffende pagina voor de aansluiting.

□Afhankelijkvanhetapparaatzijnsommigefunctiesmogelijknietbeschikbaar.

iPhone(5,5c,5s,6,6Plus)/iPodtouch(5egeneratie)
iPod(audio)AppleCarPlayAVICSYNCApp	ZieAansluitenviadeUSB-poort(iPhone)opbladzijde183.
AppRadioModeAVICSYNCApp	F88DABZieAansluitenviadeHDMI-poort(iPhone)opbladzijde184.F80DABF980DAB F980BT F9880DAB F9880BTZieAansluitenviadeRGB-ingang(iPhone)opbladzijde184.
iPhone3GS/iPodtouch(2e,3egeneratie)/iPodclassic(80GB,160GB)/iPodnano(3e,4e,5e,6egeneratie)
iPod(audio)iPod(video)	ZieAansluitenviadeAUX-ingang(iPhone)opbladzijde185.
iPhone(4,4s)/iPodtouch(4egeneratie)
iPod(audio)iPod(video)AppRadioModeAVICSYNCApp	ZieAansluitenviadeRGB-ingang(iPhone)opbladzijde186.
iPodnano(7egeneratie)
iPod (audio)	Zie Aansluiten via de USB-poort (iPhone) op bladzijde 183.
Android-apparaat
F88DABAppRadioMode	HDMI-poortZieAansluitenviadeHDMI-poort(Android-apparaat)opbladzijde186.MHL-poortZie Aansluiten via de MHL-poort (Android-apparaat) op bladzijde 187.
AVICSYNCApp
F88DAB AndroidAuto	ZieAansluitenviadeUSB-poort(Android-apparaat)opbladzijde187.
AVICSYNCApp

Identificatielabels bevestigenaanUSB-kabels

BevestigidentificatielabelsaanUSB-kabels voordatuditproductineenvoertuiginstalleert.

1SluitUSB-kabelsaanopUSB-poort1en 2aandeachterkantvanditproduct.

2Bevestigdeidentificatielabelsvoorelke poortalsvolgtaandeUSB-kabels.

Bevestighetlabel"PORT1"aandeUSB-kabel voorUSB-poort1.

Bevestighetlabel"PORT2"aandeUSB-kabel voorUSB-poort2.

EeniPhonemetLightning- connectoraansluiten

Opmerkingen

• Ziedehandleidingvandekabelvoordetails overhetaansluitenvaneenexternapparaat meteenlosverkrijgbarekabel.
  • Ziedebedieningshandleidingvoordetails overdeaansluiting, bedieningencompatibili- teitvandeiPhone.

AansluitenviadeUSB-poort (iPhone)

VoordezeaansluitinghebtudeUSB-interface-kabelvoordeiPod/iPhone(CD-IU52)(losverkrijgbaar)nodig.

□AlsuAppleCarPlaygebruikt, sluitde iPhonedanaanopUSB-poort1.

USB-interfacekabel voor de iPod / iPhone (CD-IU52) (los verkrijgbaar)

AansluitenviadeHDMI-poort (iPhone)

F88DAB

Voordezeaansluitinghebtudevolgendekabelsnodig.

• HDMI-interfacekabelvoordeiPod/iPhone (CD-IH202)(losverkrijgbaar)
- USB-interfacekabelvoordeiPod/iPhone (CD-IU52)(losverkrijgbaar)
• Lightning-naar-digitale-AV-Adapter (AppleInc.producten)(losverkrijgbaar)

Opmerking

GebruikbijhetaansluitenvandeHighSpeed HDMI®-kabeldedraadbinderomhemstevigvast tezetten.

ZieDeHighSpeedHDMI ^® -kabelvastzettenop bladzijde188voordetails.

AansluitenviadeRGB-ingang (iPhone)

F80DABF980DABF930BT F9880DAB F9880BT

Voordezeaansluitinghebtudevolgendekabelsnodig.

• VGA/USB-interfacekabelvoordeiPod/iPhone(CD-IV202AV)(losverkrijgbaar)
- USB-interfacekabelvoordeiPod/iPhone (CD-IU52)(losverkrijgbaar)
• Lightning-naar-VGA-adapter(AppleInc. producten)(losverkrijgbaar)

EeniPhonemet30-pens connectoraansluiten

Opmerkingen

• Ziedehandleidingvandekabelvoordetails overhetaansluitenvaneenexternapparaat meteenlosverkrijgbarekabel.
  • Ziedebedieningshandleidingvoordetails overdeaansluiting, bedieningencompatibili- teitvandeiPhone.

AansluitenviadeAUX-ingang (iPhone)

VoordezeaansluitinghebtudeUSB-interface-kabelvoordeiPod/iPhone(CD-IU201V)(los verkrijgbaar)nodig.

AansluitenviadeRGB-ingang (iPhone)

VoordezeaansluitinghebtudeUSB-interface-kabelvoordeiPod/iPhone(CD-IU201S)(los verkrijgbaar)nodig.

EenAndroid ^TM -apparaat aansluiten

F88DAB

VoordezeaansluitinghebtudeApp-verbindingskit(CD-AH200)(losverkrijgbaar)nodig.

Opmerkingen

• Ziedehandleidingvandekabelvoordetails overhetaansluitenvaneenexternapparaat meteenlosverkrijgbarekabel.
• Ziedebedieningshandleidingvoordetails overdeaansluitingenbedieningvanAndroid-apparaten.
• GebruikbijhetaansluitenvandeHighSpeed HDMI®-kabeldedraadbinderomhemstevig vasttezetten.
  ZieDeHighSpeedHDMI ^® -kabelvastzetten opbladzijde188voordetails.

AansluitenviadeHDMI-poort (Android-apparaat)

AansluitenviadeMHL-poort (Android-apparaat)

AansluitenviadeUSB-poort(Android-apparaat)
VoordezeaansluitinghebtudeUSB-interface-kabelvoorAndroid-apparaten(CD-MU200)(losverkrijgbaar)nodig.

Opmerking

Ziedehandleidingvandekabelvoordetailsover hetaansluitenvaneenexternapparaatmeteen losverkrijgbarekabel.

DeHighSpeedHDMI ^® -kabel vastzetten

F88DAB

Alsueenexternapparaataansluitmetde HighSpeedHDMI ^® -kabel,moetudeHigh SpeedHDMI ^® -kabelvastzettenmededraad-binder.

1SteekdeHighSpeedHDMI®-kabelinde HDMI-poort.

2Wikkeldedraadbinderronddehaak bovendeHDMI-poortendeHighSpeed HDMI®-kabel,entrekhemaanomdeHigh SpeedHDMI®-kabelvasttezetten.

☐Trekdedraadbindernietharderaandan nodigis.

Eenachteruitkijkcamera aansluiten

Wanneerditproductwordtgebruiktmeteen achteruitkijkcamera, kanerautomatischwordenovergeschakeldnaarhetbeeldvandiecamerawanneerdeschakelhendelin

REVERSE(R)wordtgezet.DeCameraweergavestandsteltuookinstaattecontroleren waterachterugebeurtterwijluaanhetrijden bent.

WAARSCHUWING

GEBRUIKDEZEINGANGALLEENVOORDEOM- GEKEERDEOFSPIEGELVERKEERDWEERGEGE- VENBEELDENVANDE ACHTERUITKIKCAMERA.ANDERSSOORTIG GEBRUIKKANLETSELOFSCHADETOTGEVOLG HEBBEN.

BELANGRIJK

• Hetbeeldophetschermkanomgekeerdwordenweergegeven.
• Deachteruitkijkcamerakanwordengebruikt omaanhangersindegatentehouden,ofbij inparkeren.Gebruikdezefunctienietvoor amusement.
• Objectenophetbeeldvandeachteruitkijkcamerakunnendichterbijofverderweglijken danzeinwerkelijkheidzijn.
• Wijwijzenueropdathetdoordeachteruitkijkcameraweergegevengebiedietskanverschillenwanneerdebeeldenophetvolledige schermwordenweergegevenbijachteruitrijdenenwanneerermetdecameranaarachterenwordtgekekenterwijlervooruitwordt gereden.

Voormeerdetailsomtrentdebedradingverwijzenwe unaarHetstroomsnoeraansluiten(2)opbladzijde 178.

Opmerkingen

• Dezestandisbeschikbaarwanneerdeinstellingvoordeachteruitkijkcameraop"Aan" staat.(RaadpleegvoordetailsdeBedieningshandleiding.)
• Sluitditproductalleenaanopdeachteruitkijkcamera.Sluithetnietaanopandere apparatuur.

Deexternevideocomponent aansluiten

GebruikvandeAV-ingang

Ukunteenexternevideocomponentofeenexternecameraopditproductaansluiten.

Eenexternecameraaansluiten

Opmerking

Dezestandisbeschikbaarwanneerde AV-ingang isingesteldop "Camera". (Ziedebedieningshandleidingvoordetails.)

Devideocomponentaansluiten

Opmerking

Dezestandisbeschikbaarwanneerde AV-ingang isingesteldop "Bron". (Ziedebedieningshandleidingvoordetails.)

DeAUX-inganggebruiken

Opmerkingen

• Dezestandisbeschikbaarwanneerde AUXingangisingesteldop "Aan". (Ziedebedieningshandleidingvoordetails.)
• Alsueenexternevideocomponentaansluit meteenAV-kabelmetministekker,moetuin-diennodigeenlosverkrijgbareAUX-verleng-kabelgebruiken.

BELANGRIJK

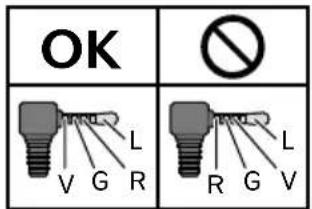

GebruikeenAV-kabelmetministekker(CD-RM10) (losverkrijgbaar)voordeaansluiting.Alsuanderekabelsgebruikt,kandebedradingsconfiguratieverschillenwaardoorbeeldengeluidniet goedkunnenwordenweergegeven.

EenHDMI-apparaataansluiten

F88DAB

Opmerkingen

• Ziedebedieningshandleidingvoordetails overdebedieningvaneenHDMI-apparaat.
• GebruikbijhetaansluitenvandeHighSpeed HDMI®-kabeldedraadbinderomhemstevig vasttezetten.
  ZieDeHighSpeedHDMI®-kabelvastzetten opbladzijde188voordetails.

Hetachterdisplayaansluiten

Bijgebruikvaneenachterdisplay datopdeachtervideo-uitgangis aangesloten

WAARSCHUWING

PlaatshetachterdisplayNOOITzodatdebestuurderdevideokanbekijkentijdenshetrijden.

Deachtervideo-uitgangvanditproductisvoorde aansluitingvaneendisplayzodatdepassagiers opdeachterbankdevideokunnenbekijken.

Voorzorgenvoorinstallatie

BELANGRIJK

• Installeerditproductnooitopplaatsen waar, ofopeenmanierwaardoorhet:
  —Debestuurderofpassagierskanverwondenalshetvoertuigplotseling stopt.
  —Debestuurderkanhinderenbijdebedieningvanhetvoertuig, bijvoorbeeld opdevloervoordebestuurdersstoel, ofindebuurtvanhetstuurofdeversnelling.
• Controleerofernietsachterhetdashboardofdepanelenzitwanneeruhierin gatengaatboren.Leteropdatugeen brandstofleidingen,remleidingen,elektronischecomponenten,communicatiedradenofvoedingskabelsbeschadigt.
• Wanneeruschroevengebruikt,leterdan opdatdezenietincontactkomenmetde elektrischebedrading.Doortrillingenkan deisolatievandedradenbeschadigd raken,metalsgevolgkortsluitingofandereschadeaanhetvoertuig.
• Gebruikdebijgeleverdeonderdelenopde voorgeschrevenwijze,zodatditproduct correctwordtingebouwd.Alsbepaalde onderdelennietbijhetproductzijngeleverd,moetugeschikteonderdelenopde voorgeschrevenwijzegebruikennadatu degeschiktheidvandebetreffendeonderdelenbijuwdealerhebtnagevraagd.Als uandereonderdelendandebijgeleverde onderdelengebruiktofonderdelendie nietgeschiktzijn,kunnendezebeschadigingenaandeinterneonderdelenvanhet productveroorzakenofkunnendezeonderdelenenhetproductlosraken.

• Hetisuiterstgevaarlijkalskabelsof snoerenronddestuurkolomofdeversnel-linggewikkeldkunnenraken.Umoet daaromditproduct,dekabelsendebedradingzoinstallerenenwegwerkendat zedebesturingnietkunnenbelemmeren ofhinderen.

• Zorgervoordatdedradennietgeraakt kunnenwordendooreenportierofstoelverschuivingsmechanisme, meteventueel kortsluitingtotgevolg.

• Controleerofalleandereapparatuurvan uwvoertuiggoedwerktnadeinstallatie vanditproduct.
• Installeerditproductnietopeenplek waarhet(i)hetzichtvandebestuurder kanbelemmeren,(ii)dewerkingvanbedieningssystemenofveiligheidsvoorzieningenvanhetvoertuigkanbelemmeren, zoalsdeairbags,knoppenvoornoodverlichtingof(iii)debestuurderkanhinderen bijhetveiligbedienenvanhetvoertuig.
• Installeerhetproducttussendebestuurdersstoelendevoorstepassagiersstoel, zodathetnietwordtgeraaktdoordebestuurderofinzittendealshetvoertuigabruptafremt.
• Installeerhetproductingeengevalvoor ofnaastdelocatiesinhetdashboard, het portierofdedeurstijlvanwaardeairbags vanuwvoertuigtevoorschijnzullen komen. Raadpleeghetinstructieboekje vanuwvoertuigvoordelocatievande voorairbags.
• Hetnietopvolgenvanaldezevoorzorgsmaatregelenkanresultereninernstigof fataalletsel.

Voorkomenvan elektromagnetischestoringen

Omsstoringentevoorkomenmoetendevol- gendevoorwerpenzovermogelijkvanditproductalsmedeanderekabelsendraden wordengeplaatst:

• FM, MG/LG-antennemetdekabel
• DAB-antennemetdekabel (voorAVIC-F88DAB, AVIC-F80DABenAVIC-F980DAB)
•GPS-antennemetdekabel

Bovendienmoetuelkeantennedraadzover mogelijkvanandereantennedradenen-kabels houden. Bindzenietsamen, laatzenietlangs elkaarlopenenlaatzeelkaarnietkruisen. Elektromagnetischeruisvergrootdekansop foutenbijdepositiebepalingvanuw voertuig.

Voordeinstallatie

• Raadpleeguwdichtstbijzijndedealeralser voordeinstallatiegatenmoetenworden geboord, ofalseranderewijzigingeninhet voertuigmoetenwordenaangebracht.
• Voordatuditproductdefinitiefinstalleert, ishetraadzaamtijdelijkalleaansluitingen temakenomtekijkenofdezecorrectzijn enallesnaarbehorenfunctioneert.

VoorgebruikersvanAVIC-F88DABenAVIC-F80DAB

Ditproductmagnietopeenpositiewordeningebouwdwaarhetopenenvanhetlcd-paneel dooranderevoorwerpenbelemmerdwordt, zoalsdeversnellingspook. Controleer, voordat uhetproductinbouwt, ofervoldoenderuimte isomhetlcd-paneelvolledigteopenen, zonderdatdebewegingvandeversnellingspook belemmerdwordt. Ditkandewerkingvande versnellingspookverstorenoftoteendefect aanhetmechanismevanditproductleiden.

Installerenvanditproduct Opmerkingenbetreffendede installatie

• Installeerditproductnietopplaatsendie kunnenwordenblootgesteldaanhogetemperaturenofvocht,zoals:
  —Dichtbijeenradiator, luchtopening of airconditioning apparaat. —Opplaatsenblootgestelda and directzonlicht, zoalsophetdashboard.

—Plaatsendieblootgesteldkunnenwordenaanregen,zoalsdichtbijeenportierofopdevloervanhetvoertuig.

• Installeerditproductopeenplekdiestevig genoegisomhetgewichtvanhetproduct tedragen.Kieseenplaatswaarditproduct stevigkanwordengeïnstalleerdenzorg vooreenveiligebevestiging.Deactuelelocatievanhetvoertuigkanalleencorrect wordenweergegevenwanneerhetproduct goedbevestigdis.
• Installeerditproducthorizontaalopeenoppervlakondereenhoekvannietmeerdan 0tot30graden(binnen5gradennaarlinks ofnaarrechts).Onjuisteinstallatievanhet productopeenoppervlakdatschuiner staatdandezewaardenvergrootdekans opfoutenbijdeplaatsbepalingvanhet voertuig,enkanookopanderemanieren leidentotverminderdeprestatiesvanhet scherm.

- Omverzekerdtezijnvanvoldoendeventilatiebijgebruikvanditproduct,dientuerbij deinstallatievoortezorgendatuachter hetachterpaneelvoldoenderuimtevrijlaat, endientueventuelelossekabelsvastte bindenzodatdezedeventilatie-openingen nietkunnenblokkeren.

- Debedradingmaghetopdeafbeelding hieronderaangegevengebiednietafdekken.Ditisvereistzodatdeversterkerende navigatieschakelingenhunovertollige warmtekwijtkunnen.

- Ingevalvanoververhittingwordtdehalfgeleiderlaserbeschadigd. Bouwhetproduct daaromnietinopeenplaatswaarhijte warmkanworden, bijvoorbeeldnaastde verwarming.

Meegeleverdeonderdelen

Demeteenasterisk(*)gemarkeerdeonderdelenzijnreedsgeïnstalleerd.

Schroefmetplattekop (5mm×9mm) (6st.)

Schroefmetafgeplatte bolvormkop (5mm×8mm) (6st.)

Afwerkingsrand*Uittreksleutel
(2st.)

Vooruditproductinbouwt

1Verwijderdeafwerkingsrand.

Buigdebovenkantendeonderkantvandeafwerkingsrandnaarbuitenomdezeteverwijderen.

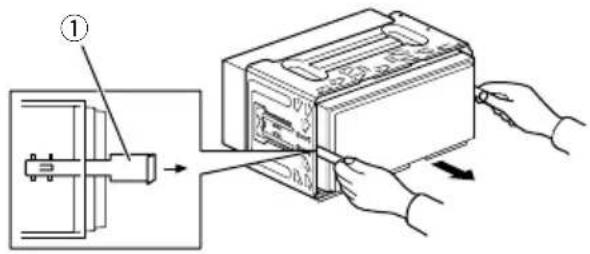

2Steekdebijgeleverdeuittreksleutelsin beidezijdenvanhetapparaattotdatdeze opdeplaatsvastklikken.

3Trekhetapparaatuitdehouder.

Installatiemetdehouder

1Installeerdehouderinhetdashboard.

2Zetdemontagebehuizingvastdoor metbehulpvaneenschroevendraaierde metalenlipjes(90°)ophunplaatstebui-gen.

① Dashboard
②Houder

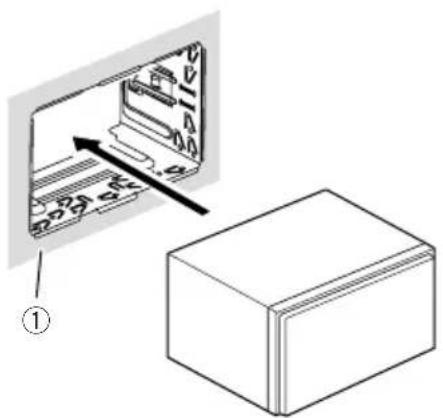

3Installeerditproductindehouder.

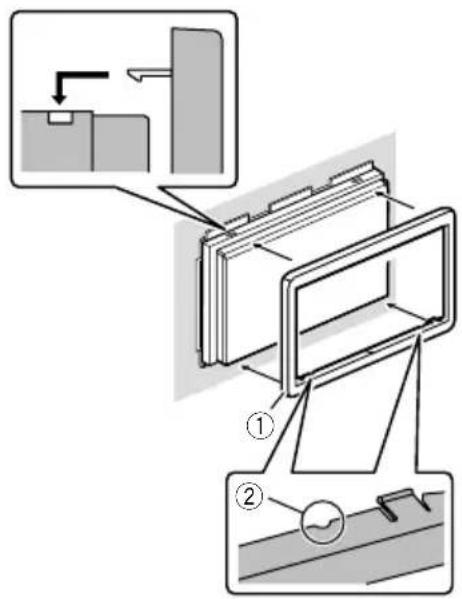

4Bevestigdeafwerkingsrand.

①Afwerkingsrand
②Groef

Bevestigdeafwerkingsrandmetdezijde metdegroefnaarbenedengericht.

Installatiemetgebruikvande schroefgatenaandezijkant vanditproduct

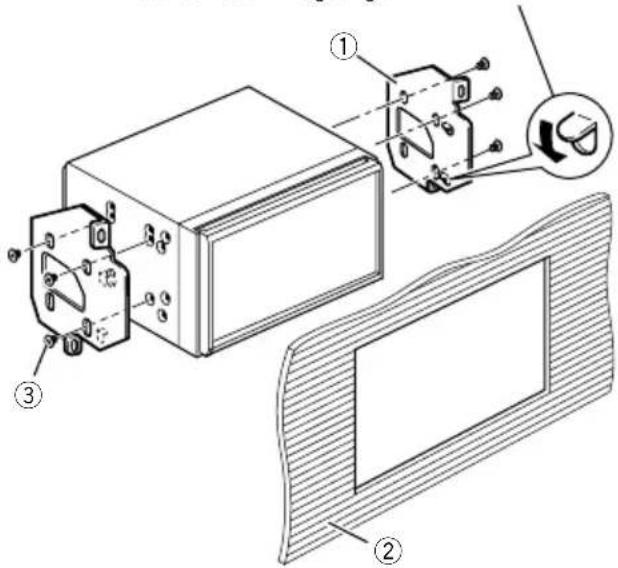

- Hetproductopdemontagebeugelvan deorigineleautoradiovastzetten.

Plaatshetproductzodatdeschroefgatenuitgelijndzijnmetdeschroefgatenindebeugel, endraaiaanelkekantopdrieplaatsende schroevenvast.

Gebruik, afhankelijkvandevormvande schroefgatenvandebeugel, schroevenmetafgeplattebolvormkop(5mm×8mm) of schroevenmetplattekop(5mm×9mm).

Als de pal de installatie hindert, mag u die naar beneden wegbuigen.

①Montagebeugelvandeorigineleautoradio
②Dashboardofconsole
③Schroefmetafgeplattebolvormkopof schroefmetplattekop Gebruikdeschroevendiemetditproduct zijngeleverd.

InstallerenvandeGPS- antenne

BELANGRIJK

MaakdeGPS-antennedraadnietkorteren ooknietlanger.Wijzigingenaandeantenne-kabelkunnenleidentotkortsluitingofstoringenenpermanenteschadeaanditproduct.

Opmerkingenbetreffendede installatie

- Deantennedientopeenzohorizontaalmogelijkoppervlaktewordenbevestigd,op eenplaatswaardeontvangstvanderadiogolvenzominmogelijkwordtgehinderd. Deantennekanderadiogolvenvandesatellietalleenontvangenalsergeenobstakeltussendeantenneendesatellietis.

- IndienudeGPS-antennebinnenindeauto aanbrengt,gebruikdanhetmetalenplaatje datbijhetsysteemwordtgeleverd.Alsdit plaatjenietgebruiktwordt,zaldeontvangstgevoeligheidslechtzijn.

- Maakhetbijgeleverdemetalenplaatjeniet kleiner. Ditresulteertineen lageregevoeligheidvandeGPS-antenne.

- Treknietaandeantennedraadalsude GPS-antenneverwijdert.Daardoorkuntu dedraadlostrekken.

- VerfdeGPS-antenneniet, aangezienditde prestatiesvandeantennenegatiefbeïnvloedt.

Bevestigenvandeantennebinnenindeauto(ophetdashboardof dehoedenplank)

WAARSCHUWING

InstalleerdeGPS-antennenietoverandere sensorenofdeventilatie-openingeninhet dashboardvanhetvoertuig,wanthierdoor kandejuistewerkingvandesensorenof ventilatie-openingenbelemmerdwordenen ishetookmogelijkdatdeGPS-antenneniet goedenstevigmeerophetdashboardbevestigdkanwordenmetbehulpvanhetmetalen plaatje.

①GPS-antenne
②Metalenplaatje

Verwijderhetbeschermvelaandeonderkant vanhetplaatje.

③ Dubbelzijdigplakband
④Klemmen

Gebruikdeklemmenomdedraadopdever- eisteplaatsentegenhetinterieurvandeauto tebevestigen.

Bevestighetmetalenplaatjezohorizontaal mogelijkopdeplekwaardeGPS-antennevoor hetraamkomttezitten. BevestigdeGPS-antenneophetmetalenplaatjemetdubbelzijdig plakband.

Opmerkingen

• Knipofsnijdhetmetalenplaatjevoorhet aanbrengennietinkleinestukken.
• Deruitenvansommigeauto'slatendesignalenvandeGPS-satellietennietdoor. In datgevaldientudeGPS-antenneaande buitenzijdevandeautotebevestigen.

Demicrofooninstalleren

• Installeerdemicrofoonindejuisterichting enopdejuisteafstandzodatdemicrofoon gemakkelijkdestemvandebestuurderkan opvangen.
• Schakelhetproductuit(ACCOFF)voordat udemicrofoonaansluit.
• Afhankelijkvanhetvoertuigmodelkande microfoonkabeltekortzijnalsudemicrofoonopdezonneklepbevestigt.Installeer indatgevaldemicrofoonopdestuurkolom.

Meegeleverdeonderdelen

Microfoon Dubbelzijdigplakband

Montageopdezonneklep

1Duwdemicrofoonkabelindegroef.

2Bevestigdemicrofoonklemaandezonneklep.

Gebruiklosverkrijgbareklemmenomde draadwaarnodigbinnenindeautotebevestigen.

Bevestigdemicrofoonaandezonneklepter-wijldeklepomhoogstaat.Demicrofoonkan destemvandebestuurdernietopvangenwanneerdezonneklepnaarbenedenisgeklapt.

Inbouwen

Installatieopstuurkolom

1Maakdemicrofoonvoetlosvandemicrofoonklemdoordemicrofoonvoette schuiventerwijlophetlipjewordtgedrukt.

①Microfoon
②Lipje
③Microfoonvoet
④Microfoonklem

2Bevestigdemicrofoonopdestuurkolom.

Plaatsdemicrofoonopdestuurkolomen houdhemuitdebuurtvanhetstuur.

①Dubbelzijdigplakband
②Klemmen

Gebruiklosverkrijgbareklemmenomde draadwaarnodigbinnenindeautotebevestigen.

Dehoekvandemicrofoon aanpassen

Dehoekvandemicrofoonkanwordeningesteld.

1Sluitdemassapool(−)vandeaccuvan hetvoertuigopnieuwaan.

Controleernogmaalsofalleaansluitingenop dejuistewijzezijngemaaktenditproductcorrectisingebouwd.Monteerdeauto-onderdelendieubijhetinbouwenvanhetapparaat heeftverwijderd.Sluittotslotdemassakabel (-)weeropdemassapool(-)vandeaccuaan.

2Startdemotor.

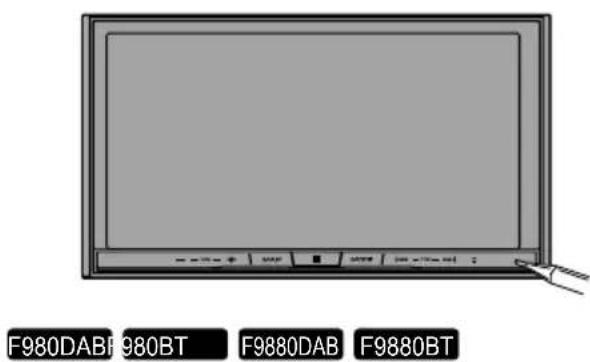

3DeRESETtoetsindrukken.

Drukmeteenpuntigvoorwerp(bijvoorbeeld depuntvaneenpen)opdeRESETtoetsvan ditproduct.

F88DABF30DAB

Sommigeinstellingenenopgeslagengegevenswordennietteruggezetnaardebegin-instelling.

4Wijzigdegewensteinstellingen.

ZiedeBedieningshandleidingvoormeer detailsoverdebediening.

5Rijdovereennormalewegtotdatde GPShetsignaalbegintteontvangen.

Opmerking

Nadeinstallatievanditproductdientuopeen veiligeplaatstecontrolerenofhetvoertuignormaalfunctioneert.
