Tipo de producto	Sistema de navegación GPS con radio digital DAB+
Marca	Pioneer
Modelo	AVIC-F80DAB
Dimensiones (An x Al x Pr)	Aproximadamente 178 x 100 x 160 mm (formato 2 DIN)
Peso	Aproximadamente 2 kg
Alimentación	12 V CC (batería del vehículo), negativo a masa
Fusible	10 A
Consumo eléctrico	Inferior a 10 A (con antena DAB activa)
Pantalla	Pantalla LCD color WVGA, táctil
Funciones principales	Navegación GPS, recepción DAB+/FM/AM, Bluetooth, Apple CarPlay, Android Auto, MirrorLink, entradas HDMI/USB/AUX, cámara de reversa
Conectividad	Wi-Fi, Bluetooth, puertos USB (x2), HDMI, entrada de video, salida de video trasera, entrada de audio AUX
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos químicos.
Seguridad	Detección de freno de mano (cable verde claro), entrada de señal de velocidad (rosa), entrada de marcha atrás (violeta/blanco), bloqueo de video en movimiento
Instalación	Montaje en panel frontal 2 DIN, fijación con tornillos o soportes laterales
Temperatura de funcionamiento	-10°C a +60°C
Reparabilidad y piezas de repuesto	Piezas de repuesto disponibles a través de la red Pioneer. Se recomienda reparación por profesional autorizado.
Información general	Manual disponible en varios idiomas. Actualización de mapas mediante PC/DVD.

Preguntas frecuentes - AVICF80DAB PIONEER

¿Puedo instalar yo mismo el Pioneer AVIC-F80DAB?

Pioneer recomienda una instalación por un profesional autorizado. Una instalación incorrecta puede provocar riesgos eléctricos o dañar el producto. Si tiene experiencia, siga atentamente el manual de instalación.

¿Qué tipos de antenas son necesarios para la recepción DAB?

Para una recepción DAB óptima, use una antena DAB activa (tipo AN-DAB1 o CA-AN-DAB.001) con una entrada de alimentación fantasma. El consumo de la antena no debe exceder 100 mA.

¿Cómo conectar un iPhone con conector Lightning?

Use el cable de interfaz USB para iPod/iPhone (CD-IU52) vendido por separado. Conecte el iPhone al puerto USB1 mediante este cable. Para Apple CarPlay, conecte el iPhone al puerto USB1.

¿Qué hacer si la navegación no muestra la posición correcta?

Asegúrese de que el cable rosa (CAR SPEED SIGNAL INPUT) esté correctamente conectado al circuito de detección de velocidad del vehículo. Una conexión incorrecta aumenta los errores de ubicación.

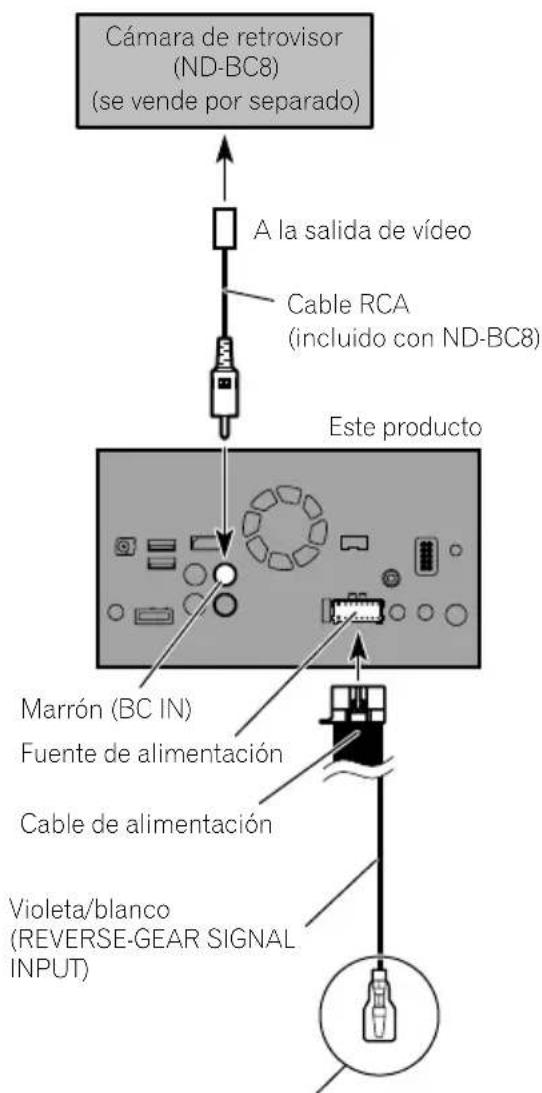

¿Cómo usar una cámara de reversa con este sistema?

Conecte la cámara a la entrada marrón (BC IN) y el cable violeta/blanco (REVERSE-GEAR SIGNAL INPUT) a la luz de reversa. Active la función 'Cámara de reversa' en los ajustes. La imagen se muestra automáticamente al poner marcha atrás.

¿Puedo ver videos mientras conduzco?

No, por razones de seguridad, la reproducción de video está desactivada cuando el freno de mano no está accionado. El cable verde claro (PARKING BRAKE) debe estar conectado al interruptor del freno de mano para activar esta función.

¿Qué altavoces puedo usar?

Use altavoces con una impedancia de 4 a 8 Ω y una potencia máxima de al menos 50 W. No use altavoces de 1 a 3 Ω.

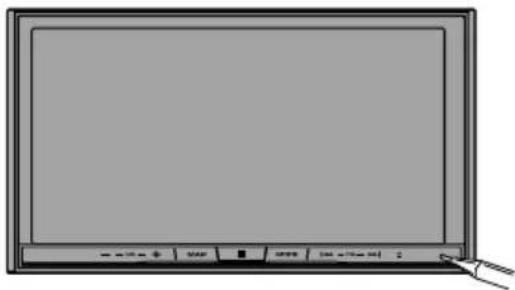

¿Cómo restablecer el dispositivo?

Presione el botón RESET ubicado en el panel frontal con un objeto puntiagudo (como un bolígrafo). Algunos ajustes y contenidos guardados pueden conservarse.

¿Dónde instalar la antena GPS?

Instale la antena GPS sobre una superficie metálica plana, preferiblemente en el tablero o la luneta trasera, con vista despejada hacia el cielo. Use la placa metálica incluida para una mejor sensibilidad.

¿Puedo conectar un amplificador de potencia externo?

Sí, use las salidas RCA (FRONT/REAR OUTPUT) y el cable azul/blanco (control remoto) para conectar un amplificador externo. La salida de subwoofer (SWL/SWR) es monoaural.

MANUAL DE USUARIO AVICF80DAB PIONEER

SISTEMADENAVEGACIÓNNAV

NAVIGATIONS-/AV-SYSTEM

AVNAVIGATIESYSTEEM

AVIC-F88DAB AVIC-F80DAB AVIC-F980DAB AVIC-F980BT AVIC-F9880DAB AVIC-F9880BT

01 Precautions

Yournewproductandthismanual3 Importantsafeguards3

02 Connection

1Insérezlefildumicrophonedansla fente.

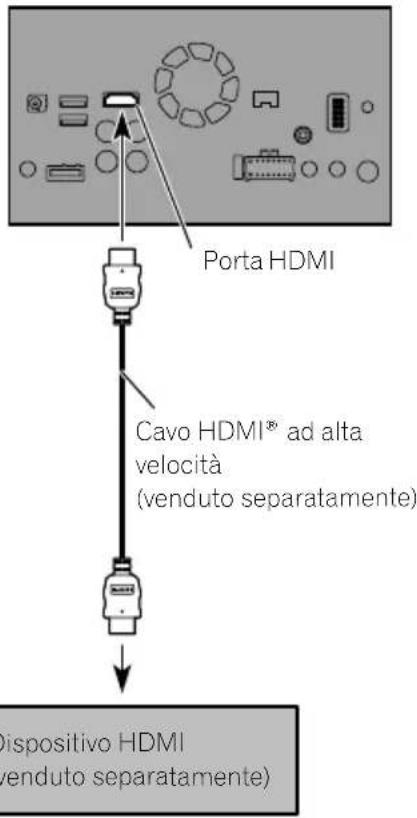

Collegamentodiun dispositivoHDMI

F88DAB

Questo prodotto

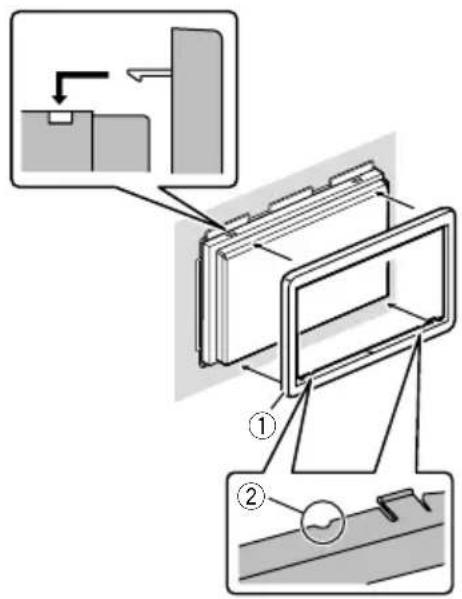

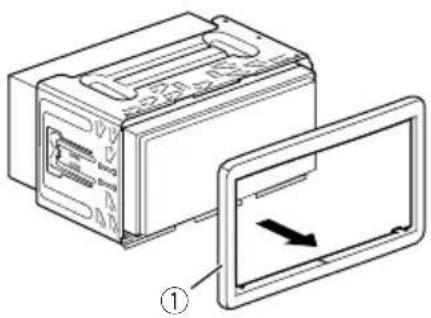

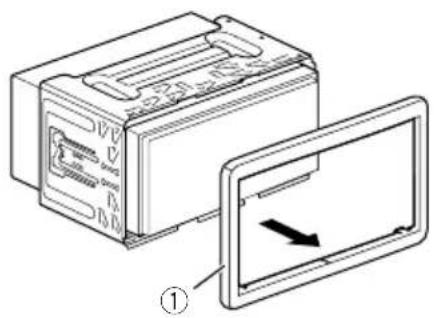

1Rimuoverelacornicedifinitura.

Perrimuoverelacornicedifinituraoccorretirarneversol'esternolepartisuperioreeinferiore.

4Fissarelacornicedifinitura.

①Cornicedifinitura
②Scanalatura

Fissarelacornicedifinituraconillatoche presentalascanalaturaversoilbasso.

Sunuevoproductoyestemanual102

Precaucionesimportantes103

02 Conexión

Precaucionesantesdeconectarel sistema104

Antesdeinstalaresteproducto104

Paraimpedirdaños105

-Avisoparaelcableconductorazul/ blanco105

Piezassuministradas106

Conexióndelcabledealimentación(1)108

Conexióndelcabledealimentación(2)110

Conexióndelsistema112

Conexiónalamplificadordepotenciaquese vendeporseparado113

ConexiónmanualdeuniPod/iPhoneoun dispositivoAndroid114

Colocacióndeetiquetasdeidentificaciónen loscablesUSB115

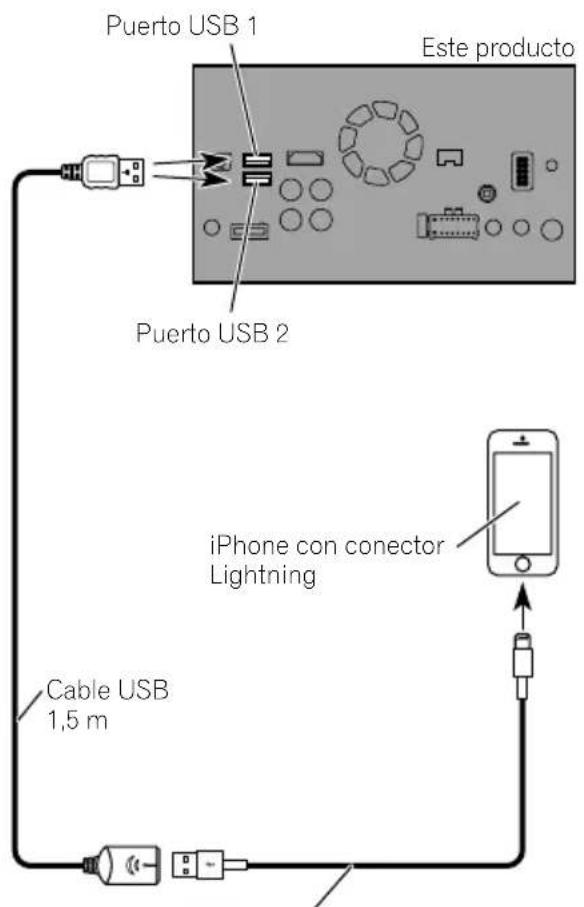

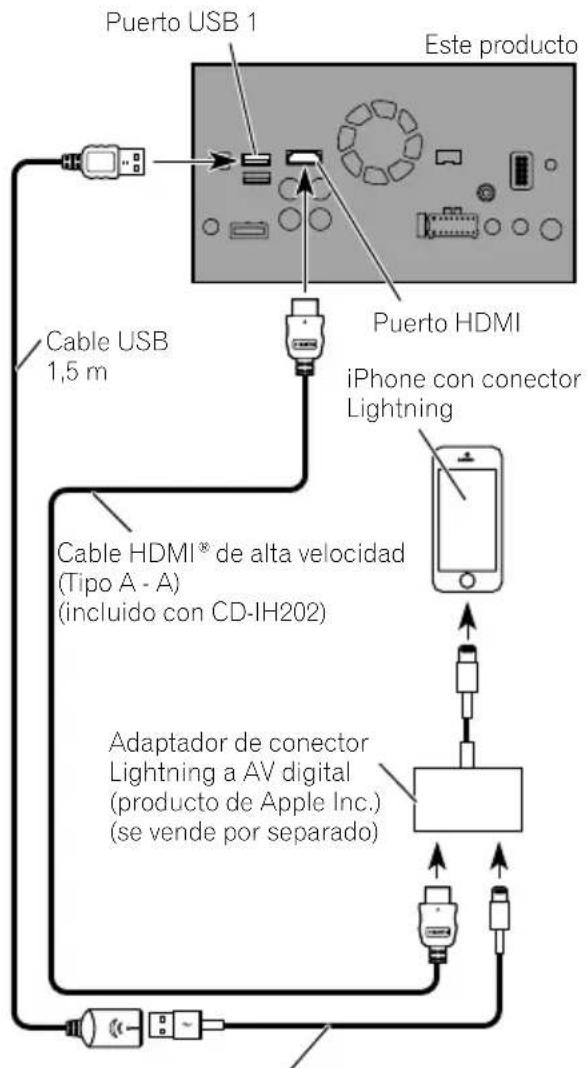

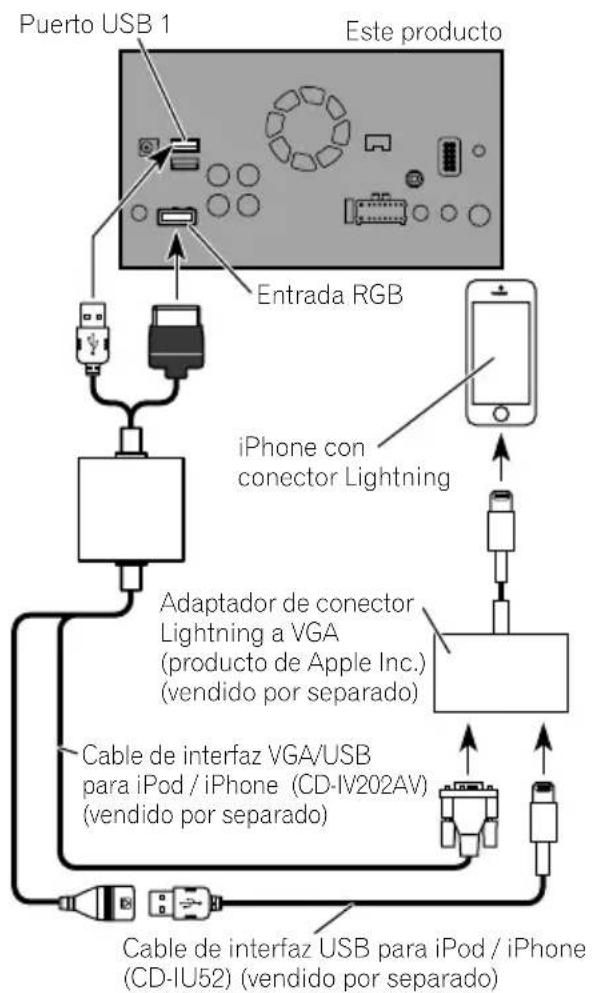

ConexióndeuniPhoneconconector Lightning115

-ConexiónmedianteelpuertoUSB (iPhone)115

-ConexiónmedianteelpuertoHDMI (iPhone)116

-ConexiónmediantelaentradaRGB (iPhone)116

ConexióndeuniPhoneconconectorde30 clavijas117

-ConexiónmediantelaentradaAUX (iPhone)117

-ConexiónmedianelaentradaRGB (iPhone)118

ConexióndedispositivosAndroid™ 118

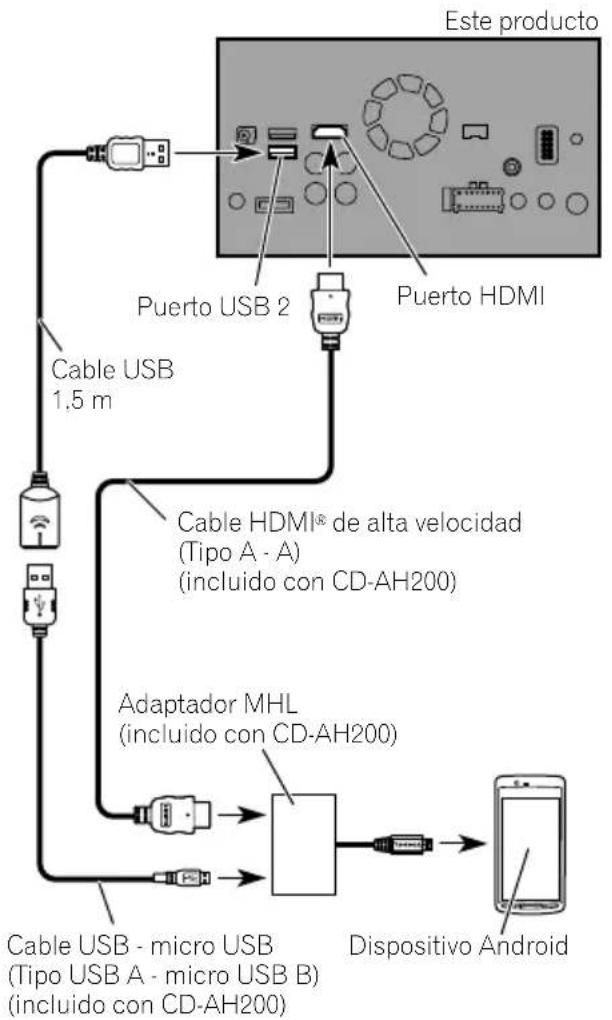

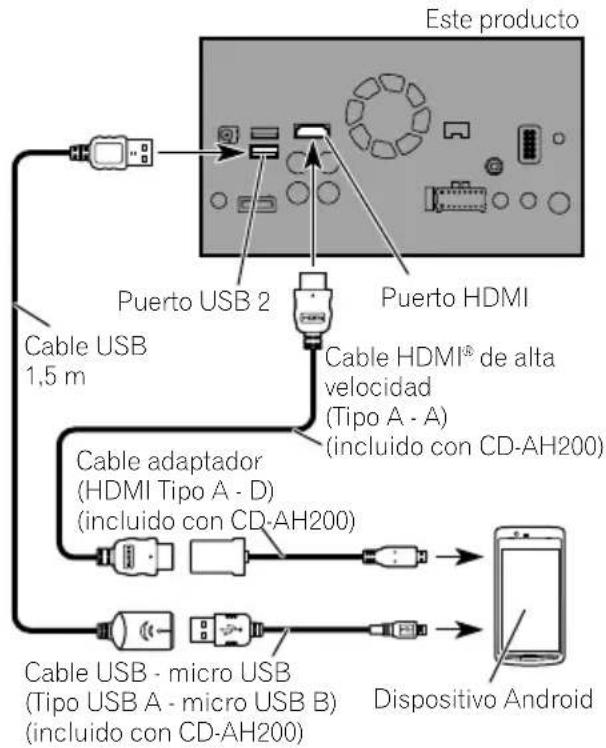

-ConexiónmedianteelpuertoHDMI (dispositivoAndroid)118

-ConexiónmedianteelpuertoMHL (dispositivoAndroid)119

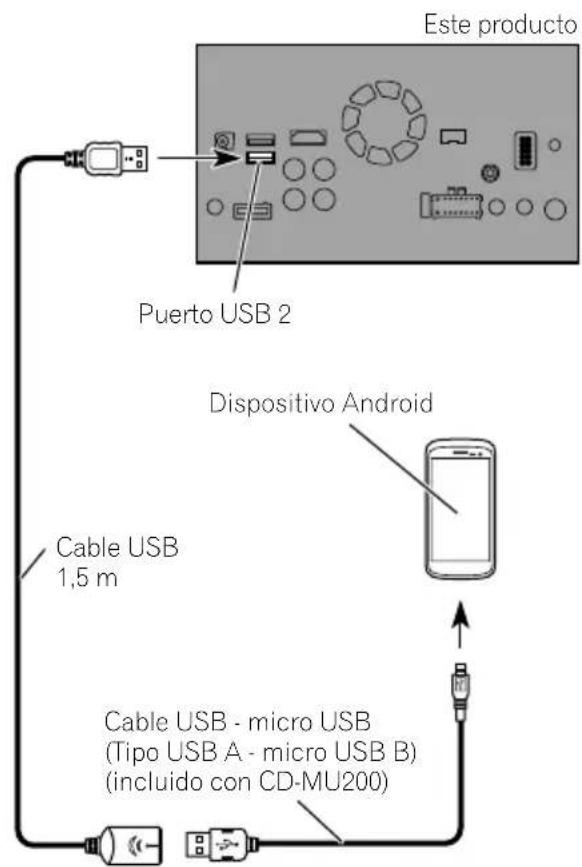

ConexiónmedianteelpuertoUSB (dispositivoAndroid)119

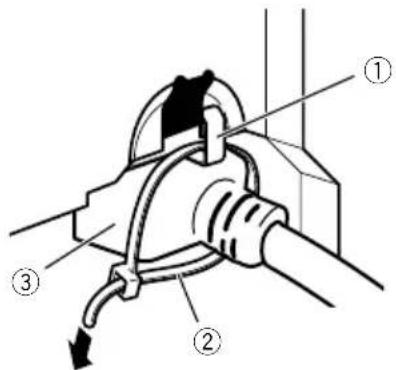

FijacióndelcableHDMI ^® dealta velocidad120

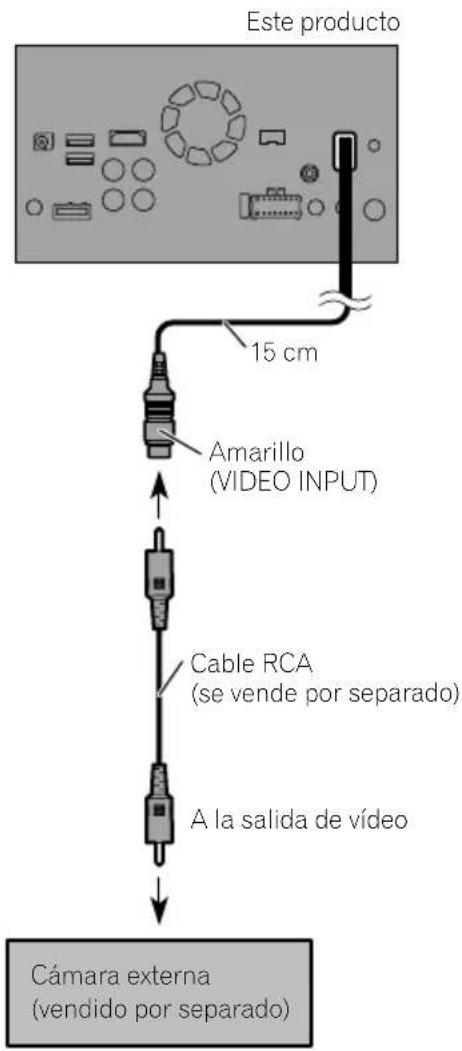

Conexióndeunacámaraderetrovisor120

Conexióndelcomponentedevídeo externo121

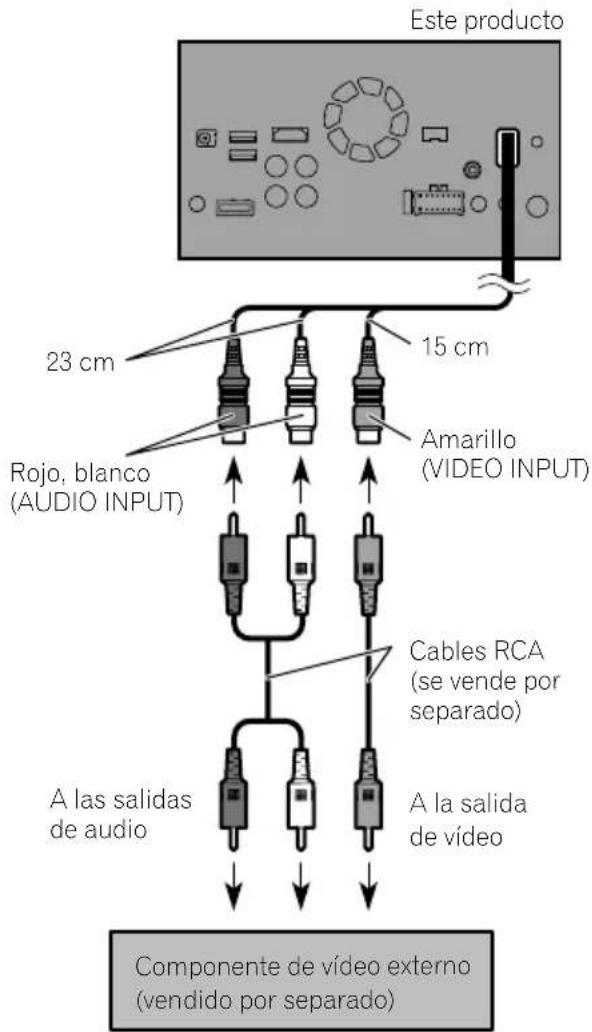

-UtilizacióndelaentradaAV121

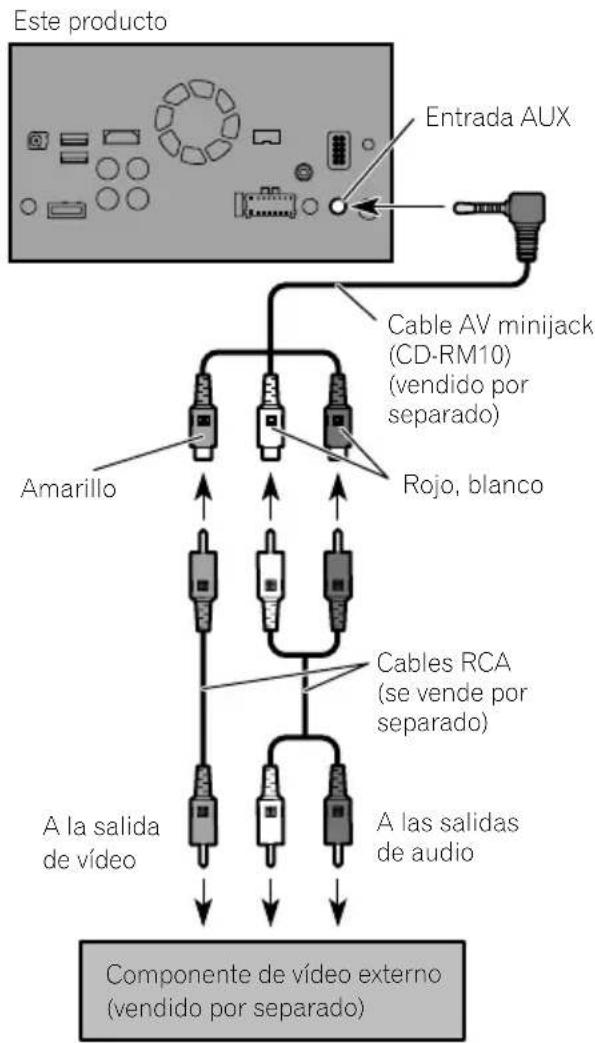

-Utilización de una entrada AUX 122

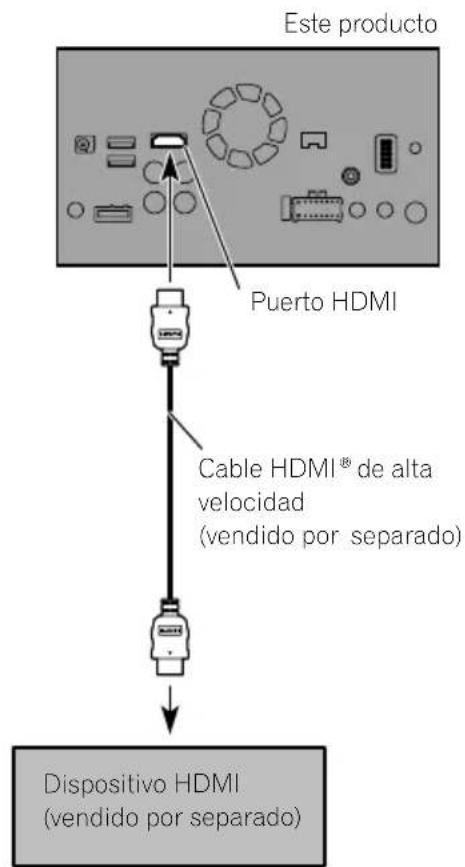

ConexióndeundispositivoHDMI123

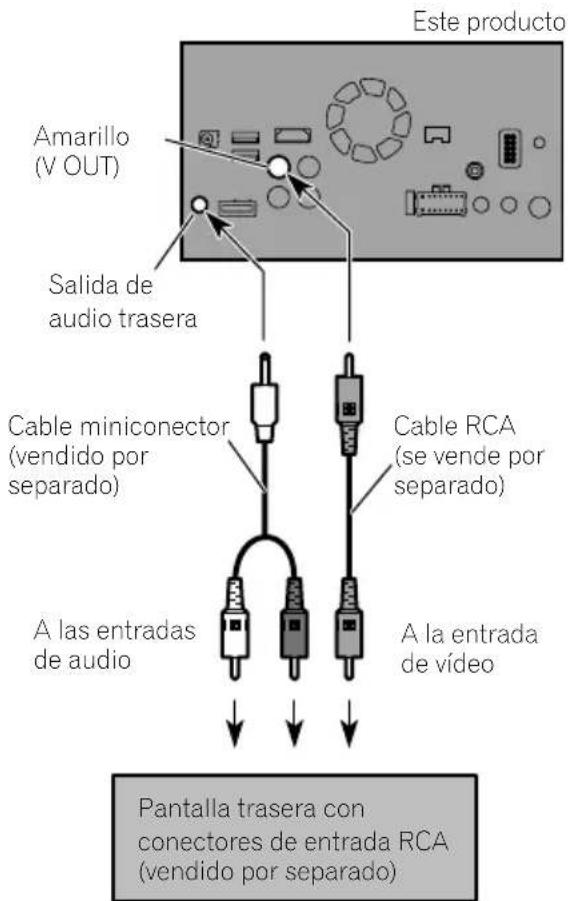

Conexióndelapantallatrasera124

-Usodeunapantallatraseraconectada alasalidadevídeotrasera124

03 Instalación

Precaucionesantesdelainstalación125

Paraimpedirqueseproduzcan interferenciaselectromagnéticas125

Antesdelainstalación126

-ParausuariosdeAVIC-F88DAByAVIC-F80DAB126

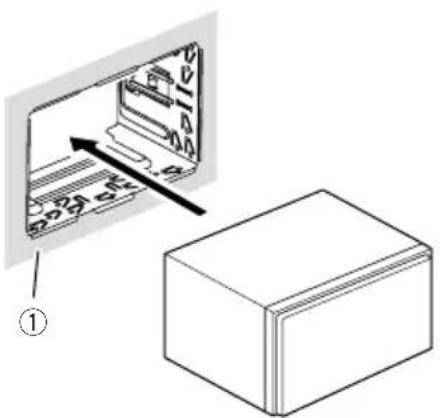

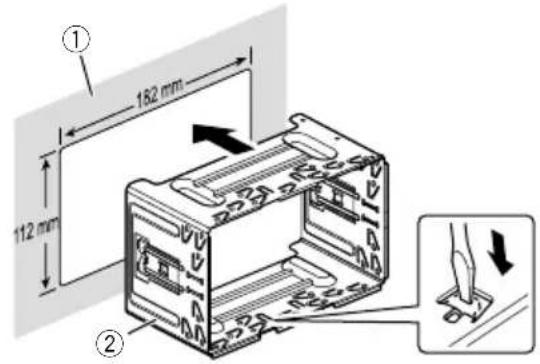

Instalacióndeesteproducto126

-Notasacercadelainstalación126

-Piezassuministradas127

—Antesdeinstalaresteproducto128

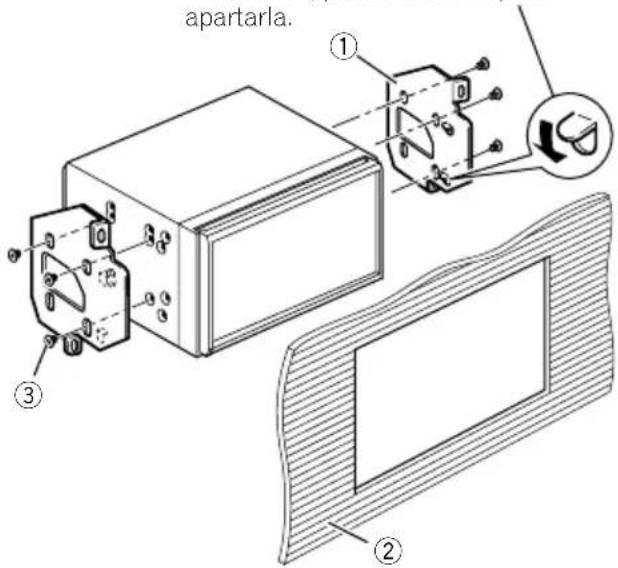

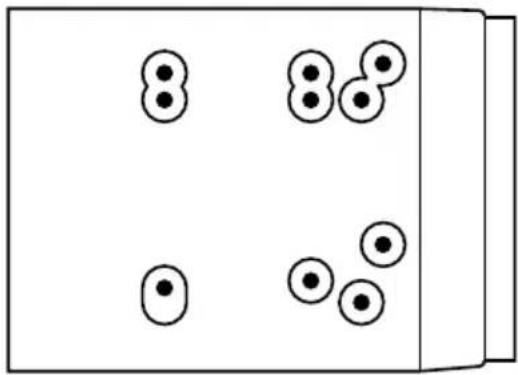

-Instalaciónutilizandolosorificiosde tornillodellateraldeeste producto129

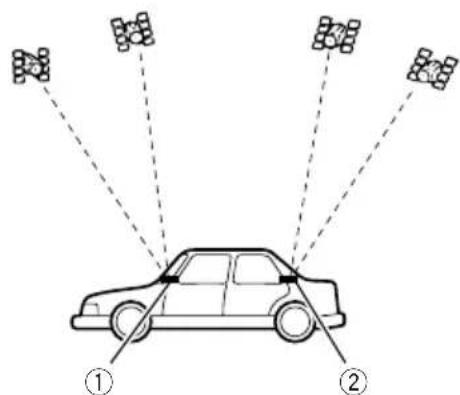

InstalacióndelaantenaGPS130

-Notasacercadelainstalación130

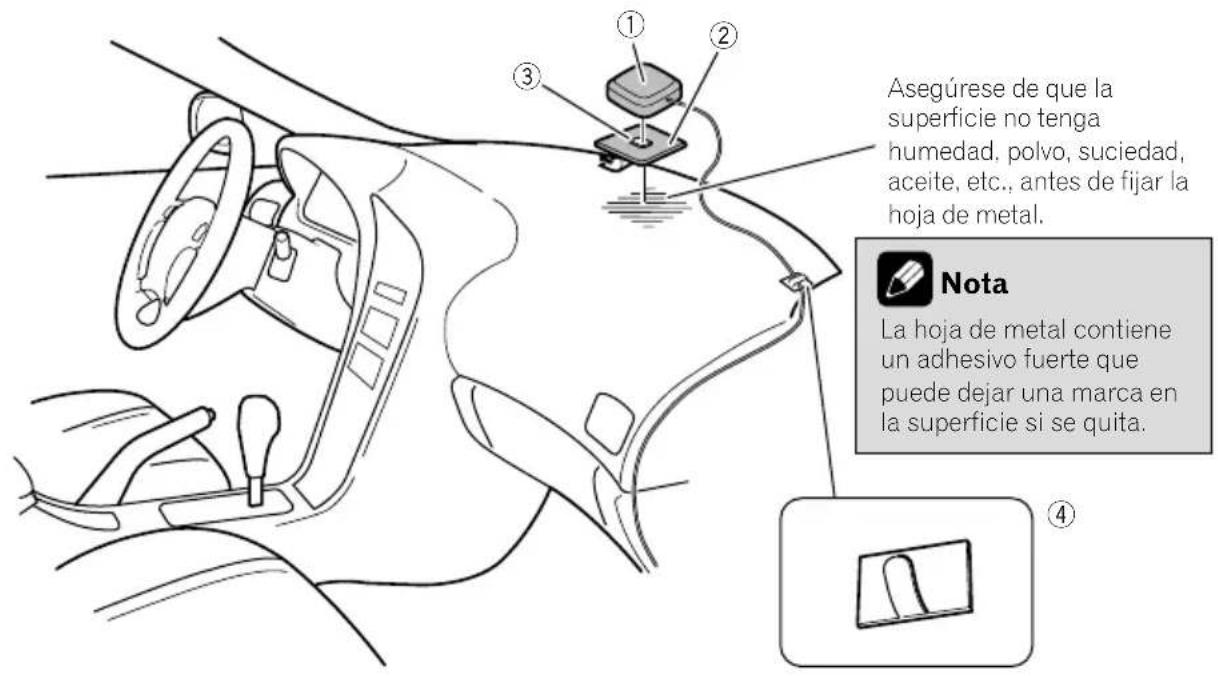

—Cuandoinstalelaantenaenelinterior delvehículo(eneltablerode instrumentosoenlabandeja trasera)131

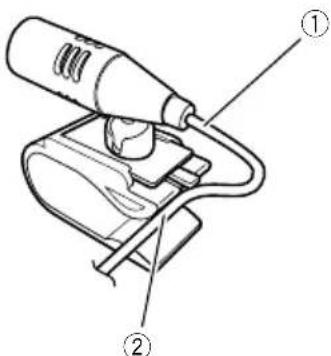

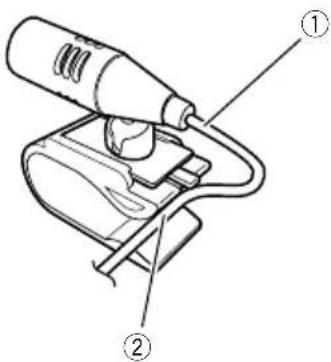

Instalacióndelmicrófono132

-Piezassuministradas132

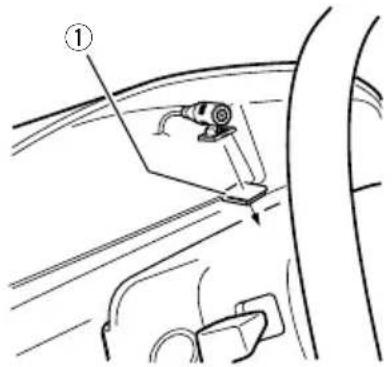

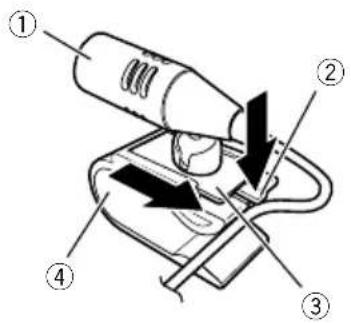

-Instalaciónenlacolumnade dirección133

-Ajustedelángulodelmicrófono133

04 Despuésdelainstalación

Despuésdeinstalaresteproducto134

Sunuevoproductoyeste manual

• Lasfuncionesdenavegacióndeestepro- ducto(ylaopcióndecámaraderetrovisor, sidisponedeella)estánpensadasúnicam- menteparaayudarleenlaconducciónde suvehículo.Bajoningúnconceptodeben considerarsecomounsustitutodesuaten- ción,buenjuicioycuidadodurantelacon- ducción.
• Nuncautiliceesteproductoparaguiarse hastahospitales,comisaríasdepolicíao instalacionesparecidassiseproduceuna emergencia.Entalcaso,llamealnúmero deemergenciascorrespondiente.
• Noutiliceel producto, lasaplicaciones ni laopcióndecámaraderetrovisor (sidisponedeella) si hacerlopuededistraerleeimpedirlequeconduzcademanerasegura. Cumplasiemprelasnormasdeseguridad relativasalaconducciónrespetetodas lasregulaciones detráfico existentes. Si tiene problemasalahoradeutilizareste productooleerlapantalla, aparqueelve-hículoenunlugarseguroypongaelfreno demanoantesderealizarlosajustesnec-sarios.
• Estemanualexplicacómoinstalaresteproductoensuvehículo.Elfuncionamiento delmismoseexplicaenotrosmanuales.
• Noinstaleesteproductoenunlugarque pueda(i)impedirlavisióndelconductor, (ii)afectaralrendimientodecualquierotro sistemadelvehículoofuncióndeseguridad,comolosairbags,losbotonesdelas lucesdeadvertencia,o(iii)impedirquese puedaconducirdeformasegura.Enalgunoscasos,esposiblequenopuedainstalarseesteproductodebidoaltipode vehículoolaformadelinteriordelve-hículo.
• Losiconosdelmodeloquesemuestranen estemanualindicanqueladrescripción estádestinadaalosmodelosindicadospor losiconos.

Sisemuestra el siguiente icono, ladescripciones válidasoloparael modeloquese muestra. p.ej.

F88DAB

- Elsímbolográficocolocadoenel productosignificacorrientecontinua.

Precaucionesimportantes

ADVERTENCIA

Pioneeraconsejaquenorealiceustedmismo lainstalacióndelproducto.Esteproductose hadiseñadoparaquesuinstalaciónlarealice únicamenteuninstaladorprofesional.Recomendamosquesóloelpersonaldeservicio autorizadodePioneer,quecuentaconformacionespecializadayexperienciaenelcampo delaelectrónicamóvil,instaleyconfigure esteproducto.NUNCAEFECTÚEELMANTENIMIENTODEESTEPRODUCTOUSTED MISMO.Lainstalaciónoelmantenimiento delproductoydeloscablesdeconexiónasociadospuedeexponerlealriesgodeunades-cargaeléctricauotrospeligrosypuede ocasionardañosenelproductoquenocubre lagarantía.

• Leacompletaydetenidamenteestemanual antesdeinstalaresteproducto.
- Guardeestemanualalalcancedelamano parautilizarlocomoreferenciaenelfuturo.
- Pongamuchaatenciónatodaslasadvertenciasdeestemanualysigacuidadosamentelasinstrucciones.
- Endeterminadascircunstancias,esposiblequeesteproductomuestrelaposición desuvehículo,ladistanciadelosobjetos queaparecenenlapantallaylasdireccionesdelabrújuladeunmodoimpreciso. Asimismo,elsistematieneciertaslimitaciones,incluidalaincapacidaddeidentificarcallesdeunsolosentido, restriccionesdetráficotemporalesyzonas deconducciónposiblementeinseguras. Empleesupropiocriterioenvistadelas condicionesrealesdeconducción.

- Aligualqueconcualquierotroaccesorio delinterior, el productonuncadeberádis-traerleniponerenpeligrolaconducción seguradesu vehículo, yaquepodríanproducirselesionesgravesoinclusolamuerte. Siencuentradificultadesalutilizarel sistemaoalleerlapantalla, realicelos

ajustesnecesariosconelvehículoestacionadoenunlugarseguro.

• Recuerdeponersesiempreelcinturónde seguridadcuandoconduzcasuvehículo. Enelcasodesufrirunaccidente,suslesionespuedensermuchomásgravessino tienebienpuestoelcinturóndeseguridad.
• Algunasleyesnacionalesogubernamentalespuedenprohibirolimitarlaubicacióny elusodeesteproductoensuvehículo. Cumplacontodaslasleyesynormativas aplicablesencuantoaluso, lainstalacióny elfuncionamiento deesteproducto.

Precaucionesantesde conectarelsistema

ADVERTENCIA

Notratedeforzarnidesactivarelsistemade interbloqueodelfrenodemanoqueestáactivadoparasuprotección.Sitratadeforzarloo desactivarlo,podríanproducirselesiones gravesoinclusolamuerte.

PRECAUCIÓN

• Sidecideefectuarlainstalaciónusted mismoycuentaconformacionespecializadayexperienciaenlainstalacióndesistemaselectrónicosmóviles, sigacon cuidadotodoslospasosdescritosenel manualdeinstalación.
• Aseguretodoelcableadoconabrazaderas decablesocintaparausoseléctricos. No permitaqueelcableadopeladopermanezcadescubierto.
• Noenchufedirectamenteelcableamarillo deesteproductoalabateríadelvehículo. Silohace, puedequelavibracióndel motoracabeprovocandounproblemarelacionadoconelaislamientoenelpunto pordondeelcablecruzadelcompartimientodelpasajeroalcompartimiento delmotor.Siserompeelaislamientodel cableamarillocomoresultadodelcontactoconpartesmetálicas,puedeproducirse uncortocircuitoygenerarportantounpeligroconsiderable.
• Esextremadamentepeligrosoqueloscablesseenrollenenlacolumnadedirecciónoenlapalancadecambios.
  Asegúresedeinstalaresteproducto,los cablesyloshilosdetalmaneraquenodificultennientorpezcanlaconducción.

• Asegúresedequeloscablesyloshilosno afectenalaspiezasmóvilesdelvehículo niquedenatrapadosenlasmismas,especialmenteelvolante,lapalancadecambios,elfrenodemano,losasientos deslizantes,laspuertasocualquiercontroldelvehículo.

• Noenrutecablesquevayanaestarsometidosaaltastemperaturas.Sisecalienta elaislamiento,loscablespuedenresultar dañadosy,comoconsecuencia,puede producirseuncortocircuitoounaaveríay elproductopuedesufrirundeterioropermanente.

• NocorteelcabledelaantenaGPSpara reducirsulongitudniutiliceunaextensiónparaalargarlo.Laalteracióndelcable delaantenapuedecausaruncortocircuito ounerrordefuncionamiento.
• Noacorteningúncable.Enelcasodeque lohaga,elcircuitodeprotección(elportafusibles,laresistenciadefusibleoelfiltro,etc.)puedequenofuncione correctamente.
• Nuncasuministrealimentaciónaotros productoselectrónicoscortandoelaislamientodelcabledealimentacióndelproductoytomandocorrientedeél.La capacidadnominaldelcableseexcederá ycausarárecalentamiento.

Antesdeinstalareste producto

• Utiliceesteproductosolamenteconuna bateríade12voltiosypuestaatierranegativa.Delocontrario,podráocasionarunincendioounfallodefuncionamiento.

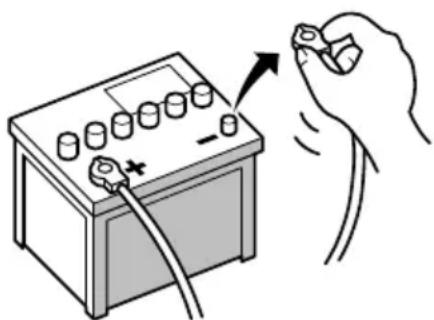

• Paraevitarcortocircuitosenelsistema eléctrico, asegúresededesconectarel cabledelabatería(–)antesdelainstalación.

• Utilicealtavocesconcapacidadsuperiora 50W(potenciadeentradamáxima)y entre 4Ω y 8Ω (valor de impedancia). No utilice altavoces de 1Ω a 3Ω para este producto.
• Elcablenegroesdeconexiónatierra.Conecteestecableaunatomadetierradistintadeproductosdealtatensión,como porejemplo,amplificadoresdepotencia. Noconecteatierramásdeuncomponentejuntoconlaconexiónatierradeotro componente.Porejemplo,debeconectar atierraporseparadocualquierunidad de amplificadoryesteproducto.Laconexión conjuntaatierradeunoyotropuedeoccasionarunincendioy/odañarlosproductossisedesprendelaconexiónatierrade cadaunodeellos.

• Alsustituirelfusible,asegúresedeutilizarexclusivamenteunfusibledelrégimen nominaldescritoenesteproducto.

• Cuandodesconecteunconector, tiredel propioconector. Notiredelcableporque podríasacarlodelconector.

• Nosepuedeinstalaresteproductoenun vehículosinlaposiciónACC(accesorio) enelinterruptordeencendido.

PosiciónACCSinposiciónACC

• Paraevitarcortocircuitos, cubraelconductordesconectadoconcintaaislante. Esespecialmenteimportanteaislartodoslos cablesdealtavozquenoseusen, yaquesi noserecubrenpuedenllegaraprovocar uncortocircuito.

• Acoplelosconectoresdeuncolordeterminadoalpuertocorrespondientedelmismo color,esdecir,elconectorazulalpuerto azul,elconectornegroalpuertonegro,etc.

• Consulteelmanualdelpropietarioparaobtenerinformaciónsobrelaconexióndel amplificadordepotenciaydeotrasunidadesy, acontinuación, realicelasconexionesenconsecuencia.

• DadoqueseutilizaunúnicocircuitoBPTL, noconecteatierradirectamenteellado delcabledelaltavozoconecteellado de laotrapartedelcabledelaltavozdeforma conjunta. Asegúresedeconectarellado delcabledelaltavozallado delcabledel altavozenesteproducto.

Avisoparaelcableconductor azul/blanco

Importante

Cuandoesteproductoseencuentraenelmodo "PowerOFF",laseñaldecontroltambiénsedesactiva. Cuandosecancelaelmodo "Power OFF",seemitedenuevolaseñaldecontrolyla antenaseextiendeconlafuncióndeantena automática(siseestáutilizandolaantena). Tengacuidadodequelaantenaextendidano contacteconningúnobstáculo.

- Alconectarelinterruptordeencendido (ACCON),seenvíaunaseñaldecontrol porelcableazul/blanco.Conécteloalterminaldecontrolremotodelsistemaexternodeamplificadoresdepotencia,al terminaldecontrolderelédelaantena automática,oalterminaldecontroldepotenciadelamplificadordeantena(máx. 300mA12Vcc).Laseñaldecontrolse envíaporelcableazul/blanco,aunque la fuente deaudioestédesconectada.

• Asegúresedenoutilizarestecableconductorcomoelcableconductordelsuministro deenergíaparalosamplificadoresdepotenciaexternos.Talconexiónpodríacausar undrenajeexcesivodecorrienteyunfallo defuncionamiento.
• Asegúresedenoutilizarestecableconductorcomoelcableconductordelsuministro deenergíaparalaantenaautomáticaoel amplificadordeantena.Talconexiónpodría causarundrenajeexcesivodecorrientey unfallodefuncionamiento.

Piezassuministradas

Este producto Cable dealimentación

EtiquetasdeidentificacióndelcableUSB

CableUSB (2piezas)

Presilladesujeción*1Cabledeconversión parabusdelve hículo*2

HojametálicaAbrazadera(3piezas)

Cintadedoblecara

Notas

• (*1)EstaspiezassesuministranconAVIC-F88DAB.
• (*2)EstaspiezassesuministranconAVIC-F88DAB,AVIC-F80DAByAVIC-F980DAB.

Conexión

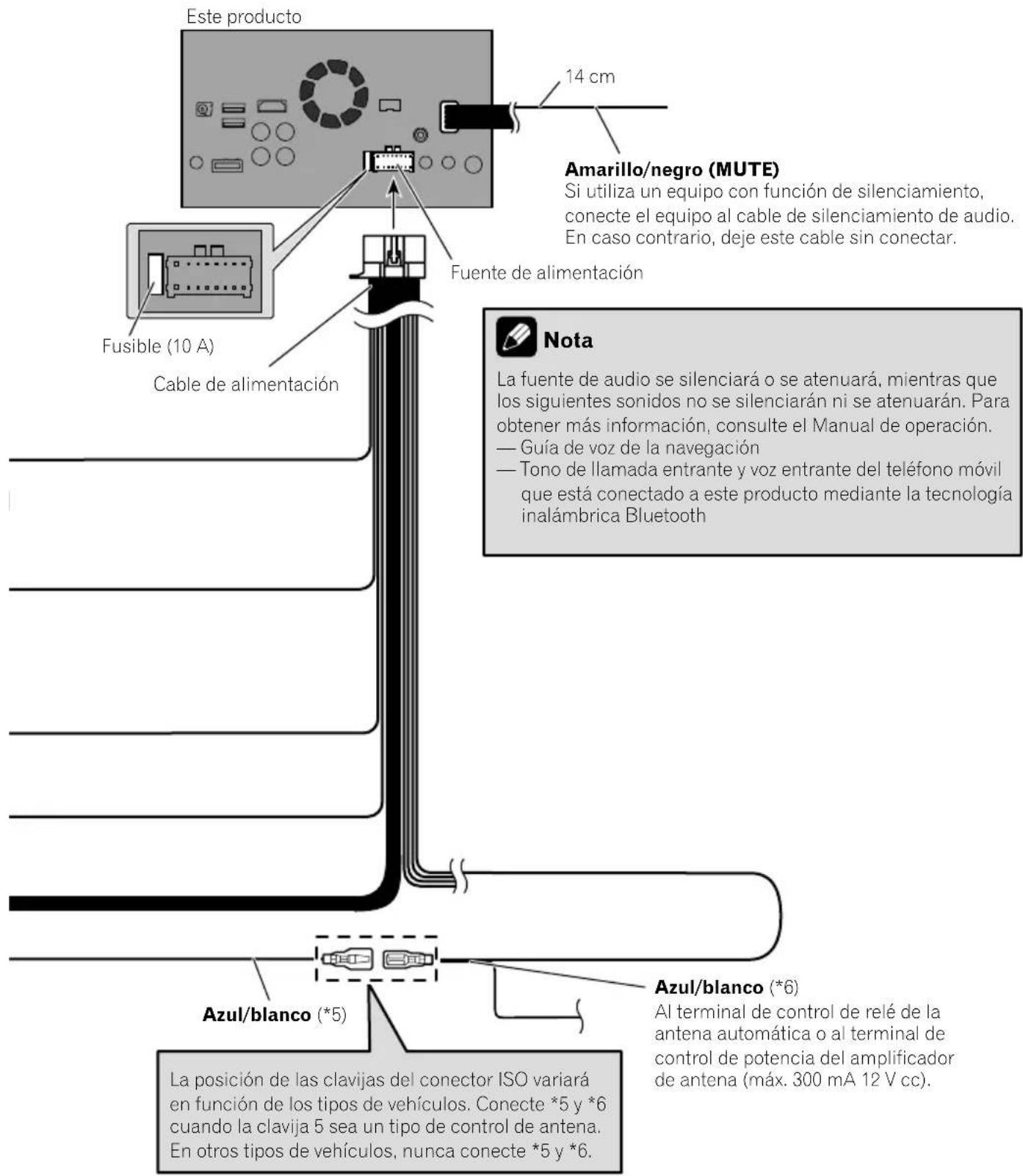

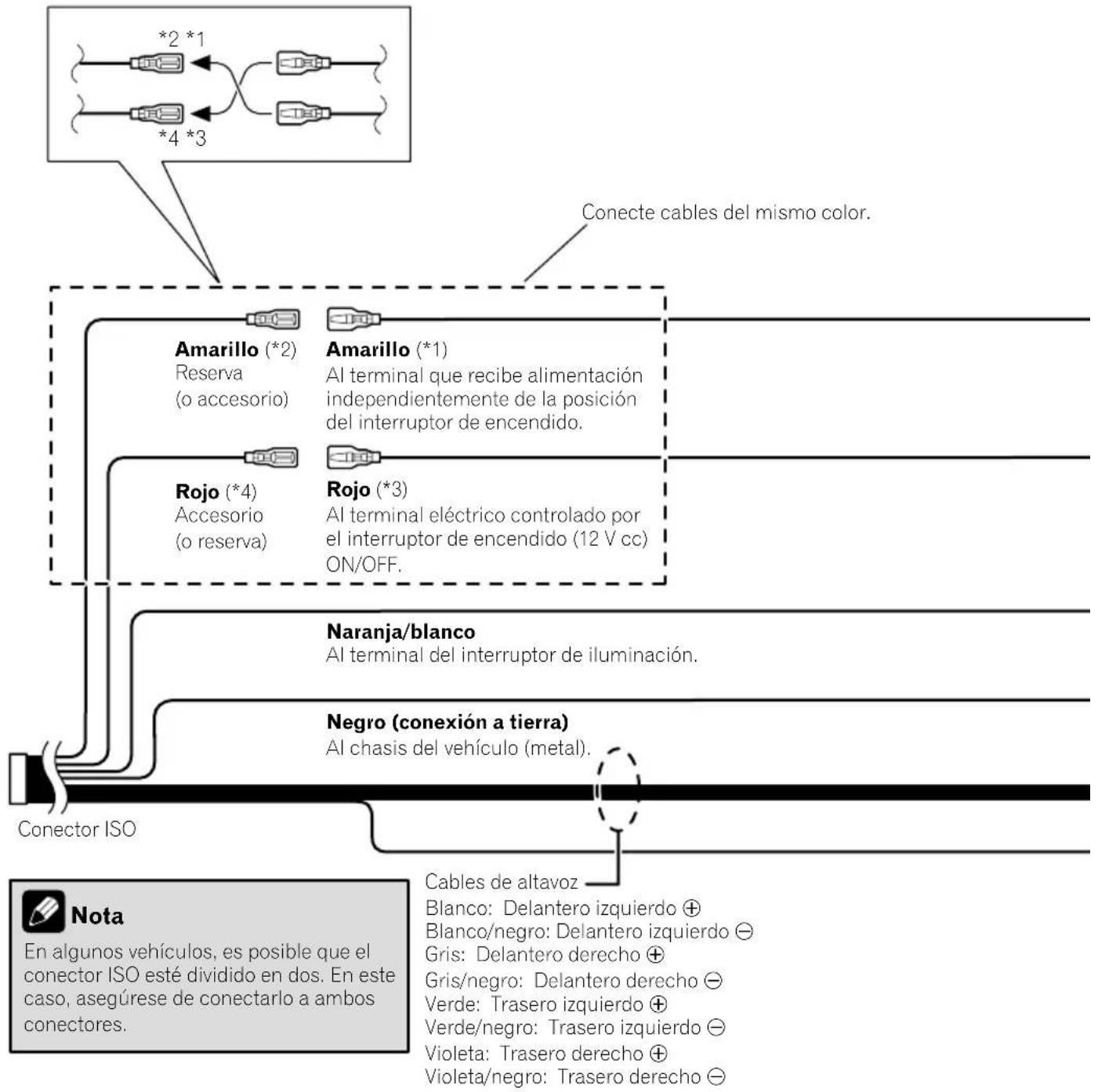

Conexióndelcabledealimentación(1)

Nota

Según los tipos de vehículos, la función de *2 y *4 puede ser diferente. En ese caso, asegúrese de conectar *1 a *4 y *3 a *2, tal y como se muestra en la figura.


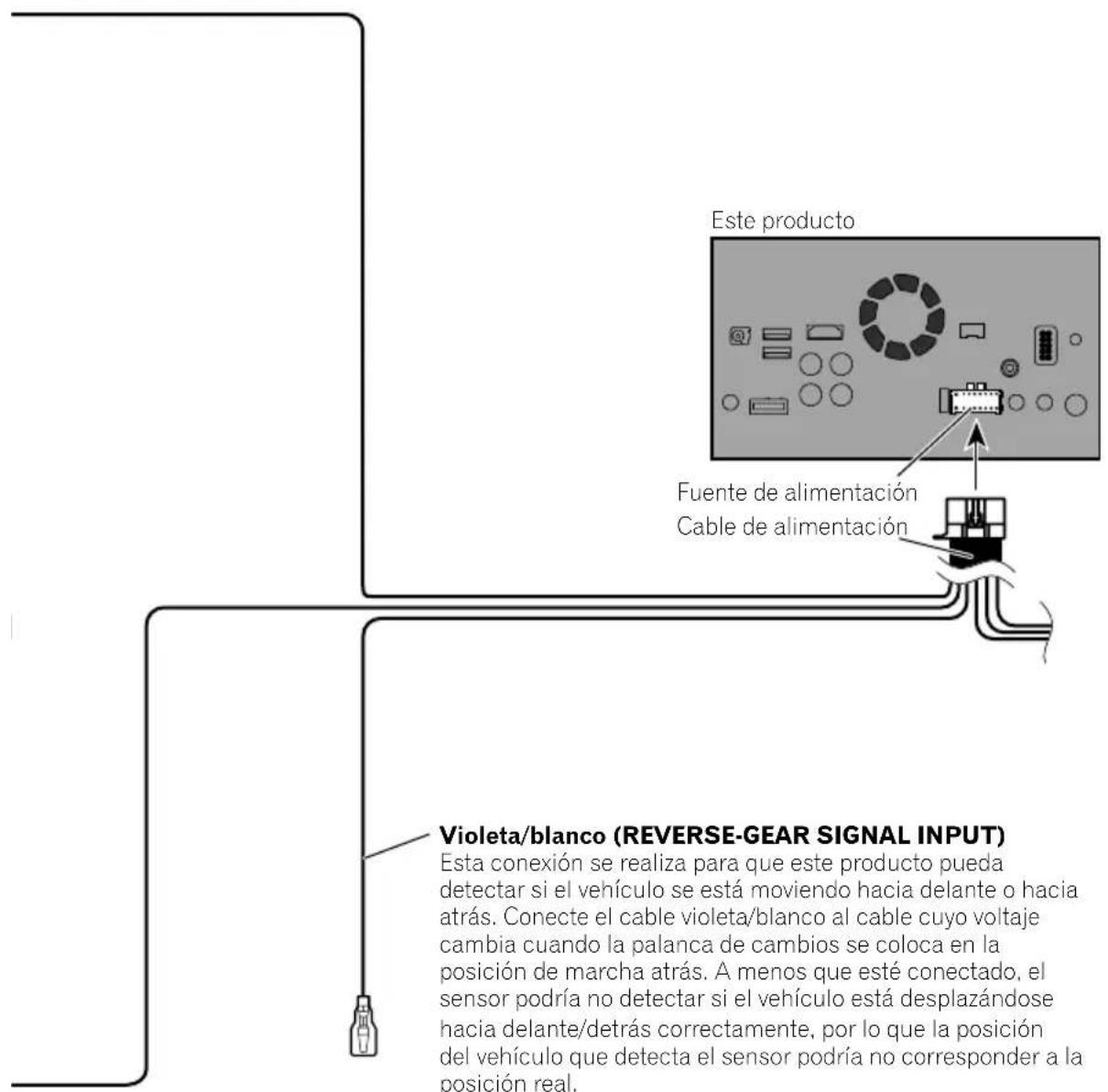

Conexióndelcabledealimentación(2)

Rosa (CAR SPEED SIGNAL INPUT)

Este producto se conecta aquí para detectar la distancia que el vehículo recorre. Conecte siempre el circuito de detección de velocidad del vehículo. Si no se realiza esta conexión, aumentarán los errores de visualización de la ubicación del vehículo.

ADVERTENCIA

UNA MALA CONEXIÓN PUEDE OCASIONAR DAÑOS O LESIONES GRAVES, COMO DESCARGAS ELÉCTRICAS, Y AFECTAR AL FUNCIONAMIENTO DEL SISTEMA DE ANTIBLOQUEO DE FRENOS DEL VEHÍCULO, A LA CAJA DE CAMBIOS AUTOMÁTICA Y AL INDICADOR DEL VELOCÍMETRO DEL VEHÍCULO.

PRECAUCIÓN

Se recomienda encarecidamente conectar el cable de impulso de velocidad para mayor precisión de navegación y mejor rendimiento.

Nota

La posición del circuito de detección de velocidad y la posición del interruptor del freno de mano varían según el modelo del vehículo. Para los detalles, consulte a su distribuidor autorizado de Pioneer o a un instalador profesional.

Verde claro (PARKING BRAKE)

Se utiliza para detectar el estado ACT./DES. del freno de mano. Este cable debe conectarse al lado de la fuente de alimentación del interruptor del freno de mano.

Si se omite esta conexión o se realiza incorrectamente, no se podrán utilizar ciertas funciones de este producto.

ADVERTENCIA

EL CABLE VERDE CLARO DEL CONECTOR DE ALIMENTACIÓN ESTÁ DISEÑADO PARA DETECTAR EL ESTADO DE ESTACIONAMIENTO Y DEBE CONECTARSE AL LADO DE LA FUENTE DE ALIMENTACIÓN DEL INTERRUPTOR DEL FRENO DE MANO. UN USO O CONEXIÓN INADECUADOS DE ESTE CABLE PUEDE VULNERAR LA LEY CORRESPONDIENTE Y CAUSAR DAÑOS O LESIONES GRAVES.

Método de conexión

Apriete el cable del lado de la fuente de alimentación del interruptor del freno de mano.

Fijelo firmemente con las pinzas de punta de aguja.

Lado de la fuente de alimentación

Lateral de conexión a tierra

Interruptor del freno de mano

Nota

Cuando utilice una cámara de retrovisor, asegúrese de conectar este cable. De lo contrario no podrá cambiar a la imagen de la cámara de retrovisor.

Conexióndelsistema

ADVERTENCIA

• Para evitar el riesgo de que se produzcan accidentes y la posible infracción de las leyes aplicables, este producto no debe utilizarse mientras se conduce el vehículo excepto con fines de navegación. De igual forma, las pantallas traseras no deben colocarse en lugares en los que puedan distraer al conductor.
• En algunos países ver imágenes en una pantalla dentro de un vehículo, incluso si se trata de otras personas que no sean el conductor, puede ser ilegal. Por tanto, deben acatarse las leyes aplicables a cada país y no debe utilizarse la fuente de vídeo de este producto.

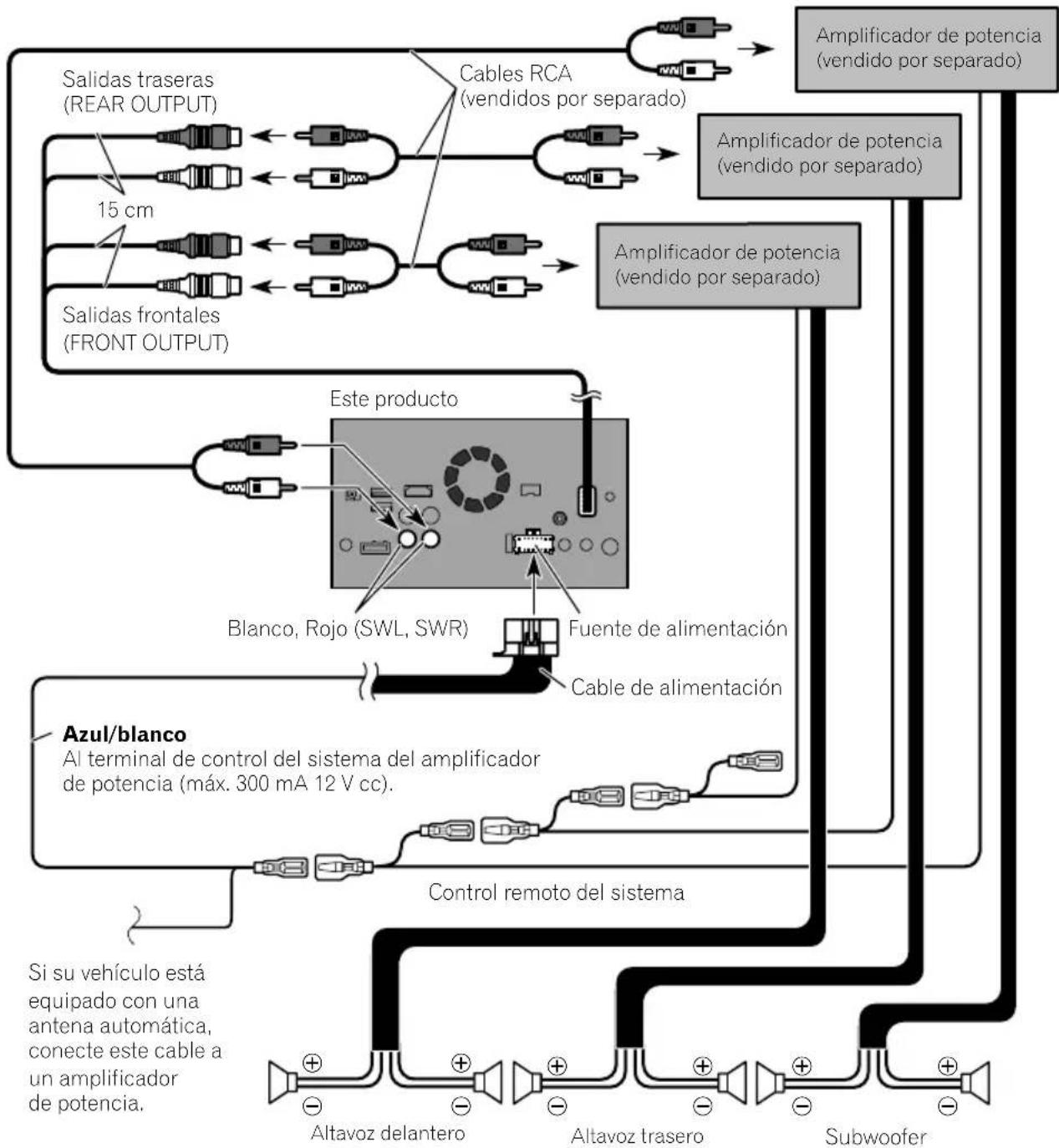

Conexiónalamplificadordepotenciaquesevendeporseparado

Notas

• Puede cambiar la salida RCA del subwoofer en función del sistema del subwoofer. (Consulte el Manual de operación.)
• La salida del subwoofer de este producto es monoaural.

ConexiónmanualdeuniPod/iPhoneoundispositivoAndroid

Encuentresudispositivoylafunciónquedeseamanejarenlasiguientelistay,paramásinformaciónacercadelaconexión,consultelapágina.

Enfuncióndeldispositivo,esposiblequealgunasfuncionesnoesténdisponibles.

iPhone(5,5c,5s,6,6Plus)/iPodtouch(5.a generación)
iPod(audio)AppleCarPlayAVICSYNCApp	ConsulteConexiónmedianteelpuertoUSB(iPhone)enlapágina115.
AppRadioModeAVICSYNCApp	F88DABConsulteConexiónmedianteelpuertoHDMI(iPhone)enlapágina116.F80DABF980DAB F980BT F9880DAB F9880BTConsulteConexiónmediantelaentradaRGB(iPhone)enlapágina116.
iPhone3GS/iPodtouch(2.a,3.a generación)/iPodclassic(80GB,160GB)/iPodnano(3.a,4.a,5.a,6.a generación)
iPod(audio)iPod(vídeo)	ConsulteConexiónmediantelaentradaAUX(iPhone)enlapágina117.
iPhone(4,4s)/iPodtouch(4.a generación)
iPod(audio)iPod(vídeo)AppRadioModeAVICSYNCApp	ConsulteConexiónmediantelaentradaRGB(iPhone)enlapágina118.
iPodnano(7.a generación)
iPod(audio)	Consulte Conexión mediante el puerto USB (iPhone) en la página 115.
DispositivoAndroid
F88DABAppRadioMode	PuertoHDMIConsulteConexiónmedianteelpuertoHDMI(dispositivoAndroid)enlapágina118.PuertoMHLConsulteConexiónmedianteelpuertoMHL(dispositivoAndroid)enlapágina119.
AVICSYNCApp
F88DAB AndroidAuto	ConsulteConexiónmedianteelpuertoUSB(dispositivoAndroid)enlapágina119.
AVICSYNCApp

Colocacióndeetiquetasde identificaciónenloscables USB

ColoqueetiquetasdeidentificaciónenloscablesUSBantesdeinstalaresteproductoen unvehículo.

1ConecteloscablesUSBalospuertos USB1y2delapartetraseradeestepro- ducto.

2Coloquelasetiquetasdeidentificación quesecorrespondenconcadapuertoen loscablesUSBtalycomosemuestraacotinuación.

Coloquelaetiqueta"PORT1"enelcableUSB conectadoalpuertoUSB1. Coloquelaetiqueta"PORT2"enelcableUSB conectadoalpuertoUSB2.

ConexióndeuniPhonecon conectorLightning

Notas

• Paraobtenermásinformaciónsobrecómoconectarundispositivoexternomedienteun cablequesevendeporseparado,consulteel manualdelcable.
• Paraobtenermásinformaciónsobrelaconexión,lasoperacionesylacompatibilidaddel iPhone,consulteelManualdeoperación.

Conexiónmedianteelpuerto USB(iPhone)

Pararealizarlaconexionesnecesarioun cabledeinterfazUSBparaiPod/iPhone(CD-IU52)(vendidoporseparado).

□CuandoutiliceAppleCarPlay,conecteel iPhonealpuertoUSB1.

Cable de interfaz USB para iPod / iPhone (CDI-U52) (vendido por separado)

Conexiónmedianteelpuerto HDMI(iPhone)

F88DAB

Senecesitanlossiguientescablesparalaconexión.

• CabledeinterfazHDMIparaiPod/iPhone (CD-IH202)(vendidoporseparado)
• CabledeinterfazUSBparaiPod/iPhone (CD-IU52)(vendidoporseparado)
- AdaptadordeconectorLightningaAVdigital(productodeAppleInc.)(sevendepor separado)

Cable de interfaz USB para iPod / iPhone (CD-IU52) (vendido por separado)

Nota

CuandoconecteelcableHDMI® dealtavelocidad,utilicelapresilladesujeciónparafijarlo bien.
Paralosdetalles, consulteFijacióndelcable HDMI® dealtavelocidadenlapágina120.

Senecesitanlossiguientescablesparalaconexión.

Conexión

• CabledeinterfazVGA/USBparaiPod/iPhone(CD-IV202AV)(sevendeporseparado)
• CabledeinterfazUSBparaiPod/iPhone (CD-IU52)(vendidoporseparado)
- AdaptadordeconectorLightningaVGA (productodeAppleInc.)(vendidoporseparado)

ConexióndeuniPhonecon conectorde30clavijas

Notas

- Paraobtenermásinformaciónsobrecómoconectarundispositivoexternomedienteun cablequesevendeporseparado,consulteel manualdelcable.

Cable de interfaz USB para iPod / iPhone (CD-IU201S) (vendido por separado)

Conexióndedispositivos Android™

F88DAB

Pararealizarlaconexionesnecesarioelkitde conectividaddeaplicación(CD-AH200)(vendi-doporseparado).

Notas

• Paraobtenermásinformaciónsobrecómoconectarundispositivoexternomedianteun cablequesevendeporseparado,consulteel manualdelcable.
• Paraobtenermásinformaciónsobrelaconexiónylasoperacionesdedispositivos Android,consulteelManualdeoperación.
• CuandoconecteelcableHDMI ^® dealtavelocidad,utilicelapresilladesujeciónparafijarlo bien.
  Paralosdetalles,consulteFijacióndelcable HDMI® dealtavelocidadenlapágina120.

Conexiónmedianteelpuerto HDMI(dispositivoAndroid)

Conexiónmedianteelpuerto MHL(dispositivoAndroid)

Conexiónmedianteelpuerto USB(dispositivoAndroid)

Pararealizarlaconexionesnecesarioun cabledeinterfazUSBparaelusocondispositivosAndroid(CD-MU200)(vendidoporseparado).

Nota

Paraobtenermásinformaciónsobrecómoconectarundispositivoexternomedienteuncable quesevendeporseparado,consulteelmanual delcable.

FijacióndelcableHDMI ^® de altavelocidad

F88DAB

AsegúresedefijarelcableHDMI ^® dealtavelocidadconlapresilladesujecióncuandoconecteeldispositivoexternoconelcableHDMI ^® dealtavelocidad.

1InserteelcableHDMI® dealtavelocidad enelpuertoHDMI.

2Enrollelapresilladesujecionalrededor delganchoqueseencuentraencimadel puertoHDMIyelcableHDMI ^® dealtavelocidad, acontinuación, apriételoparafijar-loalcableHDMI ^® dealtavelocidad.

①Gancho
②Presilladesujeción
③CableHDMI ^® dealtavelocidad
Noaprietelapresilladesujeciónmásdelo necesario.

Conexióndeunacámarade retrovisor

Cuandoseutilizaesteproductoconunacámaraderetrovisor, sepuedecambiarautomáticoamentedelaimagendevídeoalaimagen devistatraseracuandosedesplazalapalanca decambiosalmodode REVERSE(R). El modoVistadecámaratambiénlepermite comprobarloquetienedetrásmientrasconduce.

ADVERTENCIA

USELAENTRADASÓLOPARALAMARCHA ATRÁSOLACÁMARADERETROVISORDEIMA- GENESPECULAR.CUALQUIEROTROUSO PUEDEDERIVARENLESIONESODAÑOS.

PRECAUCIÓN

• Laimagenenpantallapuedeaparecerinvertida.
• Lacámaraderetrovisorseutilizacomoayuda paravigilarunremolqueodarmarchaatrás enunlugardeaparcamientoajustado.Noutiliceestafunciónconfinesdeentretenimiento.
• Siutilizalavistatraseraespossiblequeparezcaquelosobjetosestánmáscercaomás lejosdeloqueestánenrealidad.
• Tengaencuentaqueeláreadelaimagenque muestralacámaraderetrovisorpuedediferir ligeramentecuandoaparezcanimágenesa pantallacompletaaldarmarchaatrásyal comprobarlapartetraseradelvehículomientrasavanza.

Paraobtenermásinformaciónsobreelcableado,consulteConexióndelcabledealimentación(2)enlapágina110.

Notas

• Estemodoestádisponiblecuandoelajuste delacámaraderetrovisorestáestablecidoen "On".(Paraobtenermásinformación,consulteelManualdeoperación.)
• Conecteesteproductoúnicamentealacámaraderetrovisor. Noloconecteaningúnotro equipo.

Conexióndelcomponente devídeoexterno

UtilizacióndelaentradaAV

Puedeconectaruncomponentedevídeoexternoounacámaraeexternaaesteproducto.

Conexióndeunacámaraeexterna

Nota

Estemodoestádisponiblecuandoelajustede entradaAVestáestablecidoen"Cámara".(Para obtenermásinformación,consulteelManualde operación.)

Conexióndelcomponentedevídeo

Nota

Estemodoestádisponiblecuandoelajustede entrada AV está establecido en "Fuente". (Para obtenermásinformación, consulteelManualde operación.)

Utilización de una entrada AUX

Notas

• Estemodoestádisponiblecuandoelajuste deentradaAUXestáestablecidoen"On". (Paraobtenermásinformación,consulteel Manualdeoperación.)
• CuandoconecteuncomponentedevídeoexternoutilizandouncableAVminijack,utilice uncabledeextensiónAUX,vendidoporseparado,siesnecesario.

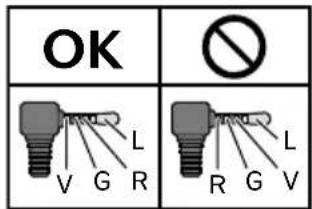

PRECAUCIÓN

AsegúresedeutilizaruncableAVminijack(CD-RM10)(sevendeporseparado)paraelcableado. Siutilizaotroscables, laposicióndelcableado puedediferir, provocandoimágenesysonidosinterrumpidos.

L: Audio izquierdo (blanco)
R: Audio derecho (rojo)
V: Vídeo (amarillo)
G: Conexión a tierra

Conexióndeundispositivo HDMI

F88DAB

Notas

• ParaobtenermásinformaciónsobrelasoperacionesdedispositivosHDMI,consulteel Manualdeoperación.
• CuandoconecteelcableHDMI ^® dealtavelocidad,utilicelapresilladesujeciónparafijarlo bien.
  Paralosdetalles,consulteFijacióndelcable HDMI® dealtavelocidadenlapágina 120.

Conexióndelapantalla trasera

Usodeunapantallatrasera conectadaalasalidadevídeo trasera

ADVERTENCIA

NUNCAinstalelapantallatraseraenun puntoquepermitaalconductorverlafuente devideomientrasconduce.

Lasalidadevídeoposteriordeesteproductoes paraconectarunapantallaquepermitaalospasajerosdelosasientosposterioresverlafuente devídeo.

Precaucionesantesdela instalación

PRECAUCIÓN

- Nuncainstaleesteproductoenlugaresen losque,odemaneraque:

—Pudiesedañaralconductoroalospasajerossielvehículosedetuviesede repente.

—Pudieseafectaralaconduccióndelvehículo,comoporejemploenelsuelo delantedelasientodelconductoro cercadelvolanteolapalancadecambios.

- Asegúresedequenohayanadadetrásdel tablerodeinstrumentosuotrospanelesal taladraragujerosenlosmismos. Tenga cuidadodenodañarconductosdecombustible, tuberíasdefreno, componentes electrónicos, cablesdealimentaciónode comunicaciones.

- Cuandoutilicetornillosnopermitaque éstosentrenencontactoconningúncable eléctrico. Lavibraciónpuededeteriorar loscablesoelaislamientoyprovocarun cortocircuitouotrosdañosenelvehículo.

- Paragarantizarunainstalaciónadecuada, utilicelaspiezassuministradasdela formaespecificada. Sinosesuministran piezasconesteproducto, utilicepiezas compatiblesdelaformaespecificadadespuésdehabercomprobadoatravésdesu distribuidorlaccompatibilidaddedichas piezas. Siutilizaotraspiezasqueno hayansidosuministradasoquenosean compatibles, éstaspodránestropearlas piezasinternasdel producto, opodrán aflojarseyhacerquesedesprendaelproducto.

- Esextremadamente peligrosoqueloscablesseenrollenen lacolumnadedirecciónoen lapalancadecambios.

Asegúresedeinstalaresteproducto,los cablesyloshilosdetalmaneraquenodificultennientorpezcanlaconducción.

- Asegúresedequeloscablesnoqueden atrapadosenunapuertanienelmecanismodeslizamientodeunasientoporque puedeproducirseuncortocircuito.

- Compruebequeelrestodelequipodesu vehículofuncionacorrectamentedespués deinstalaresteproducto.

- Noinstaleesteproductoenunlugarque pueda(i)impedirlavisióndelconductor, (ii)afectaralrendimientodecualquier otrosistemadelvehículoofuncióndeseguridad,comoairbags,botonesdelas lucesdeadvertencia,o(iii)impedirquese puedaconducirdeformasegura.

- Instaleesteproductoentreelasientodel conductoryelasientodelpasajerodelanterodemaneraquenosufraningúngolpe porpartedelconductorodelpasajeroen elcasodequeelvehículofrenebrusca-mente.

- Noinstaleesteproductodelanteocerca deltablerodeinstrumentos, lapuertaoel pilardesdelosqueseabriríaunodelos airbagsdelvehículo. Consulteelmanual delpropietariodesuvehículoparaobtenerinformaciónsobreeláreadeusode losairbagsdelanteros.

- Sinosigueestasprecauciones, podrían producirselesionesgravesoinclusola muerte.

Paraimpedirquese produzcaninterferencias electromagnéticas

Paraevitarinterferencias, instalelossiguienteselementoslomáslejosposibledel producto, asícomodeotroscables:

• LaantenaFM, MW/LWysucable

• LaantenaDABysucable(paraAVIC-F88DAB,AVIC-F80DAByAVIC-F980DAB)

• LaantenaGPSysucable

Además, deberíacolocaroenrutarcadacable deantenalomáslejosposibledeotroscables deantena. Noate, coloquenienruteloscablesdeformaconjunta, niloscruce. Elruido electromagnéticoaumentarálaposibilidad de queseproduzcanerroresenlapantallade ubicacióndelvehículo.

Antesdelainstalación

• Póngaseencontactoconsudistribuidor máscercanosilainstalaciónrequierela perforacióndeorificiosuotrasmodificacionesdelvehículo.
• Antesderealizarlainstalaciónfinaldeeste producto,conecteelcableadotemporalmenteyasegúresedequetodoestáconectadocorrectamenteyqueelsistema funcionadebidamente.

ParausuariosdeAVIC-F88DABy AVIC-F80DAB

Noinstaleesteproductoenunlugarenelque laaperturadelpanelLCDseveaobstruidapor cualquierobstáculo,comolapalancadecambios.Antesdeinstalaresteproducto,asegúresededejarsuficienteespacioparaqueel panelLCDnochoqueconlapalancadecambioscuandoestétotalmenteabierto.Puede afectaralfuncionamientodelapalancade cambiosoimpedirelcorrectofuncionamiento delmecanismodeesteproducto.

Instalacióndeesteproducto Notasacercadelainstalación

• Noinstaleesteproductoenlugaresenlos quepuedaestarexpuestoaaltastemperatura soahumedad,comoporejemplo:
  —Lugarescercanosauncalefactor, conductodeventilaciónoaireacondicionado.
  —Lugaresexpuestosalaluzsolardirectatalescomoeltablerodeinstrumentos.

—Lugaresquepudieranverseexpuestosa lluvia,comoporejemplocercadeuna puertaoenelsuelodelvehículo.

• Instaleesteproductoenunazonaquesea lobastanteresistenteparasoportarsu peso.Elijaunlugardondeelproductose puedainstalarcorrectamenteeinstálelode formasegura.Sinoestábieninstalado,no semostrarácorrectamentelaubicaciónactualdelvehículo.
• Instaleesteproductodeformahorizontal enunasuperficieconunatoleranciade entre0to30grados(5gradosalaizquierda oaladerecha).Sielproductoseinstalade formaincorrectaconunainclinacióndela superficiequesuperaestastoleranciasaumentarálaposibilidaddequeaparezcan erroresenlapantalladeubicacióndelve-hículo,ypodríadisminuirelrendimiento dedichapantalla.

Instalación

- Cuandoinstaleelsistema, paragarantizar unacorrectadispersióndelcalordurante elusodeesteproducto, asegúresededejar unamplioespaciopordetrásdelpaneltra-seroyenrollarloscablessueltosdemodo quenobloqueenlasaberturasdeventilación.

Deje un amplio espacio

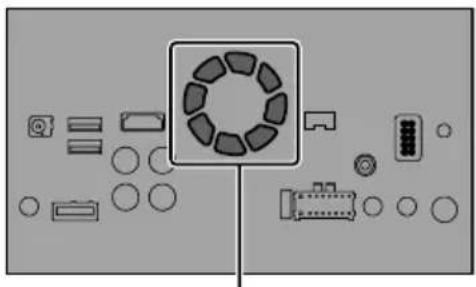

- Loscablesnodebencubrireláreaqueapareceenlasiguientefigura. Estoesnecesarioparapermitirquelosamplificadoresyel mecanismodenavegacióndisipenelcalor.

- Elláserdesemiconductorquedarádañado sisesobrecalienta, portantonoinstale esteproductoenningúnsitioconcalor (porejemplo, cercadeunasalidadecale-facción).

Piezassuministradas

Laspiezasmarcadasconunasterisco(*) estáninstaladaspreviamente.

EsteproductoSoporte*

Anilloembellecedor*Llavedeextracción (2piezas)

Antesdeinstalaresteproducto

1Extraigaelanilloembellecedor.

Extiendalapartesuperiorylaparteinferior delanilloembellecedorhaciafueraparaextraerelanilloembellecedor.

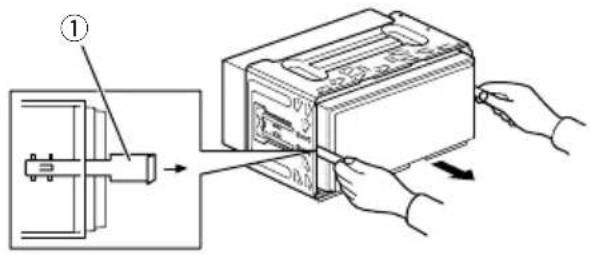

2Introduzcalasllavesdeextracciónsuministradasenambosladosdelaunidad hastaquequedenencajadasensusitio.

3Extraigalaunidadaddelsoporte.

Instalaciónconelsoporte

1Instaleelsoporteeneltablerodeinstrumentos.

2Fijeelmanguitodemontajeutilizando undestornilladorparadoblarlaspestañas metálicas(90°)ycolocarlasensulugar.

①Tablerodeinstrumentos
②Soporte

3Instaleesteproductoenelsoporte.

Coloqueelanilloembellecedorconellado quetieneunaranuramirandohaciaabajo.

Instalaciónutilizandolos orificiosdetornillodellateral deesteproducto

● Fijeesteproductoalsoportedemonta-jederadiodefábrica.

Coloqueesteproductodemaneraquesusorificiosdetornilloesténalineadosconlosorificiosdetornillodelsoporte,yaprietelos tornillosentrespuntosdecadalado. Utilicelostornillosdecabezasegmentada (5mm×8mm)olostornillosdesuperficie plana(5mm×9mm),dependiendodela formadelosorificiosdeltornillodelsoporte.

Si la pestaña interfiere con la instalación, puede doblarla para apartarla.

①Soportedemontajederadiodefábrica
②Tablerodeinstrumentosoconsola
③Tornillodecabezasegmentadaotornillode superficieplana

Asegúresedeutilizarlostornillosquese proporcionanconesteproducto.

InstalacióndelaantenaGPS

PRECAUCIÓN

NocorteelcabledelaantenaGPSparareducirsulongitud, niutiliceunaextensiónpara alargarlo. Laalteracióndelcabledelaantena puedeprovocaruncortocircuitoounaavería ydañospermanentesenelproducto.

Notasacercadelainstalación

- Laantenadebeinstalarseenunasuperficieniveladadondelasondasderadioquedenbloqueadaslomenosposible.Las ondasderadionopodránserrecibidaspor laantenasilaemisióndesdeelsatélite quedabloqueada.

• CuandoinstalelaantenaGPSenelinterior delvehículo,asegúresedeutilizarlahoja metálicaproporcionadaconsusistema.Si éstanoseutiliza,lasensibilidaddelarecepciónnoserálaapropiada.
• Nocortelahojametálicasuministrada. EstopodríareducirlasensibilidadaddelaantenaGPS.
• Tengacuidadodenotirardelcabledela antenaalretirarlaantenaGPS. Elcablepodríasoltarse.
• NopintelaantenaGPSyaquepuedealterarsurendimiento.

Cuandoinstalelaantenaenelinteriordelvehículo(eneltablero deinstrumentosoenlabandejatrasera)

ADVERTENCIA

NoinstalelaantenaGPSsobresensoreso aberturasdeventilacióneneltablerodeinstrumentosdelvehículo,yaqueesopuede afectaralfuncionamientocorrectodetales sensoresoaberturasdeventilaciónnypuede ponerenriesgolahabilidaddeadherencia apropiadayseguradelahojametálicapor debajodelaantenaGPSaltablerodeinstrumentos.

①AntenaGPS
②Hojademetal

Desenganchelahojadeproteccióndela partetrasera.

③Cintadedoblecara
④Abrazaderas

Utiliceabrazaderasparaasegurarelcableen elinteriordelvehículodondeseanecesario.

Fijelahojametálicasobrelasuperficieenla quelaantenaGPSestáorientadahacialaven- tanadelaformamásniveladaposible.Fijela antenaGPSenlahojametálicautilizando cintadedoblecara.

Notas

• Cuandomontelahojademetal, nolacorte enpiezaspequeñas.
• Algunosmodelosutilizanventanasconun tipodecristalquenopermiteelpasodelas señalesprocedentesdesatélitesGPS. Para talesmodelos, instalelaantenaGPSenel exteriorodelvehículo.

Instalacióndelmicrófono

• Instaleelmicrófonodetalformaqueesté correctamenteorientadoyaladistancia correctadelconductorparaqueresulte fácilrecogerlavozdelconductor.
• Asegúresedeapagar(ACCOFF)elproductoantesdeconectarelmicrófono.
• Dependiendodelmodelodelvehículo, la longitudelcabledelmicrófonopuedeser demasiadocortacuandomontaelmicrófonoenelparasol. Entalescasos, instaleel micrófonoenlacolumnadedirección.

Piezassuministradas

MicrófonoCintadedoblecara

Montajeenelparasol

1Coloqueelcabledelmicrófonoenlara-nura.

①Clipdelmicrófono
②Abrazaderas
Utiliceabrazaderas(sevendenporseparado)parafijarelcableenelinteriordelve-hículodondeseanecesario.

Instaleelmicrófonoenelparasolcuandoéste estéplegadohaciaarriba. Nopuedereconocerlavozdelconductorsielparasolestábajado.

Instalaciónenlacolumnade dirección

1Desconectelabasedelmicrófonodel clipdelmismodeslizándolaalavezque pulsalalengüeta.

①Micrófono
②Lengüeta
③Basedelmicrófono
④Clipdelmicrófono

2Monteelmicrófonoenlacolumnade dirección.

Instaleelmicrófonoenlacolumnadedirección, manteniéndoloalejadodelvolante.

①Cintadedoblecara
②Abrazaderas

Utiliceabrazaderas(sevendenporseparado)parafijarelcableenelinteriordelve-hículodondeseanecesario.

Ajustedelángulodelmicrófono

Sepuedeajustarelángulodelmicrófono.

Despuésdeinstalareste producto

1Vuelvaaconectarelterminalnegativo (-)delabateriadelvehículo.

Primero, cercióresedequetodaslasconexionesesténbienhechasydequeesteproducto estéinstaladocorrectamente. Vuelvaainstalar todosloscomponentesdelvehículoqueextra-jopreviamente. Yluegovuelvaaconectarel cablenegativo(−)albornenegativo(−)dela batería.

2Pongaenmarchaelmotor.

3PulseelbotónRESET.

Pulseelbotón RESET deesteproductoconun objetopuntiagudo, comolapuntadeunbolígrafo.

F88DABF30DAB

□Algunasconfiguracionesyalgunoscontenidosgrabadosnoserestablecerán.

4Cambielasconfiguracionescomo desee.

Paralosdetallesacercadelasoperaciones, consulteelManualdeoperación.

5ConduzcaatravésdeunacarreteradespejadahastaqueelGPScomiencearecibir lasenaldeformanormal.

Nota

Trasinstalaresteproducto,asegúresedecomprobarenunlugarseguroqueelvehículofunciona connormalidad.
