Produkttyp	GPS-Navigationssystem mit digitalem DAB+ Radio
Marke	Pioneer
Modell	AVIC-F80DAB
Abmessungen (B x H x T)	Ca. 178 x 100 x 160 mm (2 DIN Format)
Gewicht	Ca. 2 kg
Stromversorgung	12 V DC (Fahrzeugbatterie), Masse negativ
Sicherung	10 A
Stromverbrauch	Weniger als 10 A (mit aktiver DAB-Antenne)
Bildschirm	WVGA-Farb-LCD-Touchscreen
Hauptfunktionen	GPS-Navigation, DAB+/FM/AM-Empfang, Bluetooth, Apple CarPlay, Android Auto, MirrorLink, HDMI/USB/AUX-Eingänge, Rückfahrkamera
Konnektivität	Wi-Fi, Bluetooth, USB-Anschlüsse (x2), HDMI, Videoeingang, Videoausgang hinten, AUX-Audioeingang
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Handbremserkennung (hellgrünes Kabel), Geschwindigkeitssignaleingang (rosa), Rückwärtsgang-Eingang (lila/weiß), Videosperre während der Fahrt
Installation	2-DIN-Einbau, Befestigung mit Schrauben oder seitlichen Halterungen
Betriebstemperatur	-10°C bis +60°C
Reparierbarkeit und Ersatzteile	Ersatzteile über das Pioneer-Netzwerk erhältlich. Reparatur durch autorisierten Fachbetrieb empfohlen.
Allgemeine Informationen	Handbuch in mehreren Sprachen verfügbar. Kartenaktualisierung über PC/DVD.

Häufig gestellte Fragen - AVICF80DAB PIONEER

Kann ich den Pioneer AVIC-F80DAB selbst installieren?

Pioneer empfiehlt die Installation durch einen autorisierten Fachbetrieb. Eine falsche Installation kann zu elektrischen Gefahren oder Schäden am Produkt führen. Wenn Sie Erfahrung haben, befolgen Sie sorgfältig die Installationsanleitung.

Welche Antennentypen werden für den DAB-Empfang benötigt?

Für optimalen DAB-Empfang verwenden Sie eine aktive DAB-Antenne (Typ AN-DAB1 oder CA-AN-DAB.001) mit einem Phantomspannungseingang. Der Stromverbrauch der Antenne darf 100 mA nicht überschreiten.

Wie schließe ich ein iPhone mit Lightning-Anschluss an?

Verwenden Sie das separat erhältliche USB-Schnittstellenkabel für iPod/iPhone (CD-IU52). Schließen Sie das iPhone über dieses Kabel an den USB1-Anschluss an. Für Apple CarPlay verbinden Sie das iPhone mit dem USB1-Anschluss.

Was tun, wenn die Navigation die korrekte Position nicht anzeigt?

Stellen Sie sicher, dass das rosa Kabel (CAR SPEED SIGNAL INPUT) korrekt an den Geschwindigkeitssignalkreis des Fahrzeugs angeschlossen ist. Eine falsche Verbindung erhöht die Standortfehler.

Wie verwende ich eine Rückfahrkamera mit diesem System?

Schließen Sie die Kamera an den braunen Eingang (BC IN) und das lila/weiße Kabel (REVERSE-GEAR SIGNAL INPUT) an das Rückfahrlicht an. Aktivieren Sie die Funktion 'Rückfahrkamera' in den Einstellungen. Das Bild wird automatisch beim Rückwärtsfahren angezeigt.

Kann ich während der Fahrt Videos ansehen?

Nein, aus Sicherheitsgründen ist die Videowiedergabe deaktiviert, wenn die Handbremse nicht angezogen ist. Das hellgrüne Kabel (PARKING BRAKE) muss mit dem Handbremsenschalter verbunden sein, um diese Funktion zu aktivieren.

Welche Lautsprecher kann ich verwenden?

Verwenden Sie Lautsprecher mit einer Impedanz von 4 bis 8 Ω und einer maximalen Leistung von mindestens 50 W. Verwenden Sie keine Lautsprecher von 1 bis 3 Ω.

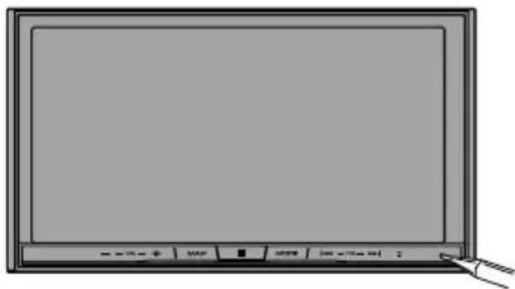

Wie setze ich das Gerät zurück?

Drücken Sie die RESET-Taste an der Vorderseite mit einem spitzen Gegenstand (z. B. einem Stift). Einige Einstellungen und gespeicherte Inhalte bleiben möglicherweise erhalten.

Wo installiere ich die GPS-Antenne?

Installieren Sie die GPS-Antenne auf einer ebenen Metallfläche, vorzugsweise auf dem Armaturenbrett oder der Heckscheibe, mit freier Sicht zum Himmel. Verwenden Sie die mitgelieferte Metallplatte für eine bessere Empfindlichkeit.

Kann ich einen externen Leistungsverstärker anschließen?

Ja, verwenden Sie die RCA-Ausgänge (FRONT/REAR OUTPUT) und das blau/weiße Kabel (Fernbedienung), um einen externen Verstärker anzuschließen. Der Subwoofer-Ausgang (SWL/SWR) ist monaural.

BEDIENUNGSANLEITUNG AVICF80DAB PIONEER

01 Vorsichtsmaßnahmen

IhrneuesProduktunddieseAnleitung136

WichtigeSicherheitshinweise137

02 Verbindung

VordemAnschließendesSystemszu beachten138

VordemEinbaudiesesProdukts138

ZurVermeidungvonSchäden139

-Anmerkungzumblau/weißen Kabel140

MitgelieferteTeile141

Stromkabelanschließen(1)142

Stromkabelanschließen(2)144

AnschlussdesSystems146

Anschlussandenseparaterhältlichen Leistungsverstärker147

VerbindungeinesiPod/iPhoneodereines Android-Gerätes148

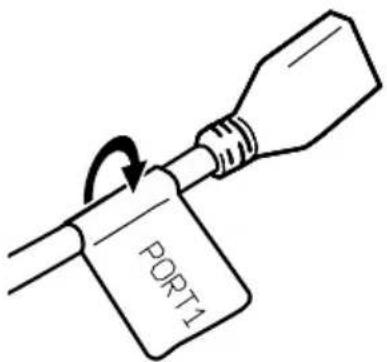

USB-KabelmitKennzeichnungsetiketten markieren149

AnschlussaneiniPhonemitLightning Connector149

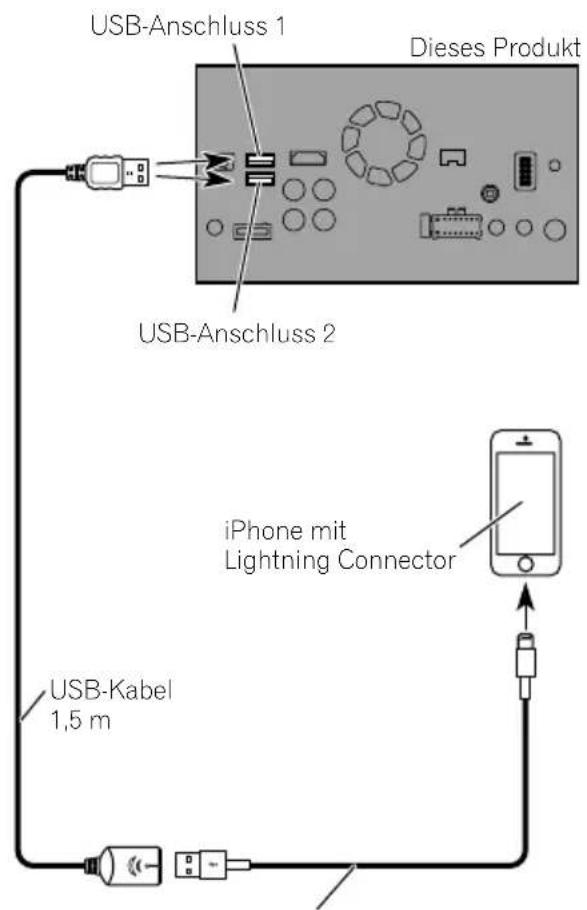

-AnschlussüberdenUSB-Anschluss (iPhone)149

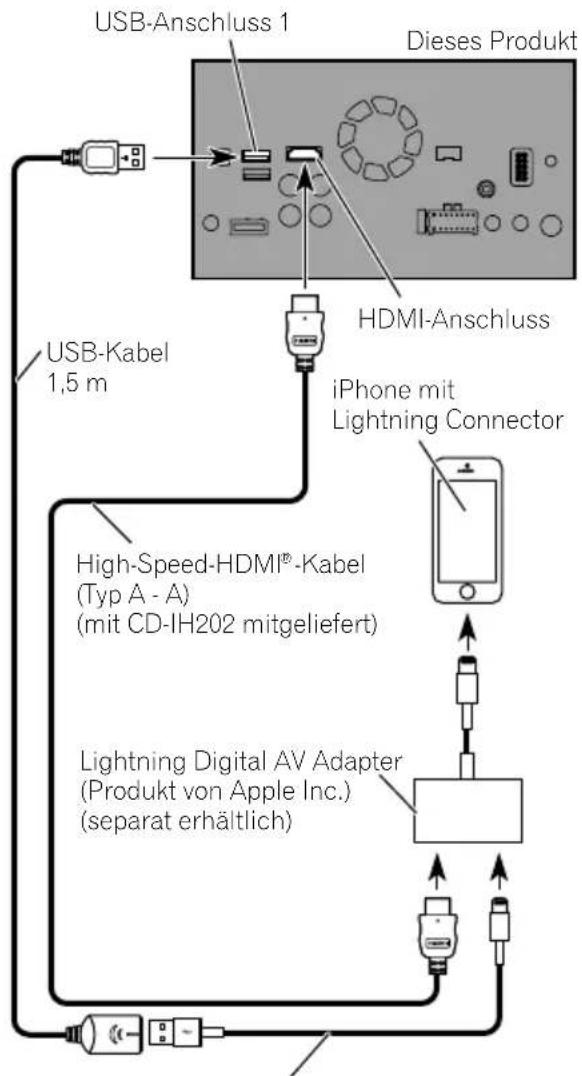

-AnschlussüberdenHDMI-Anschluss (iPhone)150

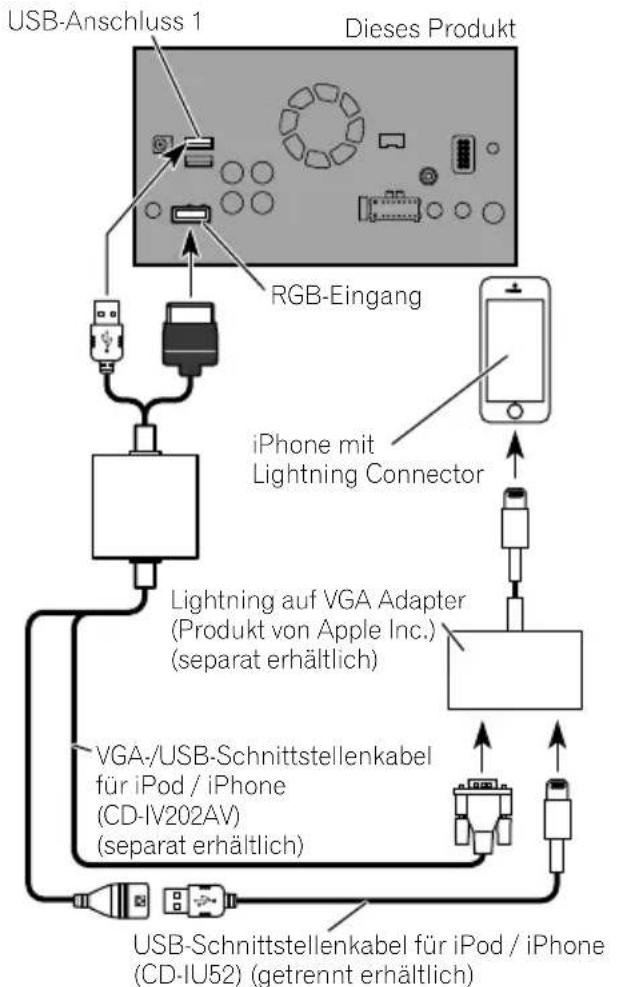

-AnschlussüberdenRGB-Eingang (iPhone)150

AnschlussaneiniPhonemit30-poligem Anschluss151

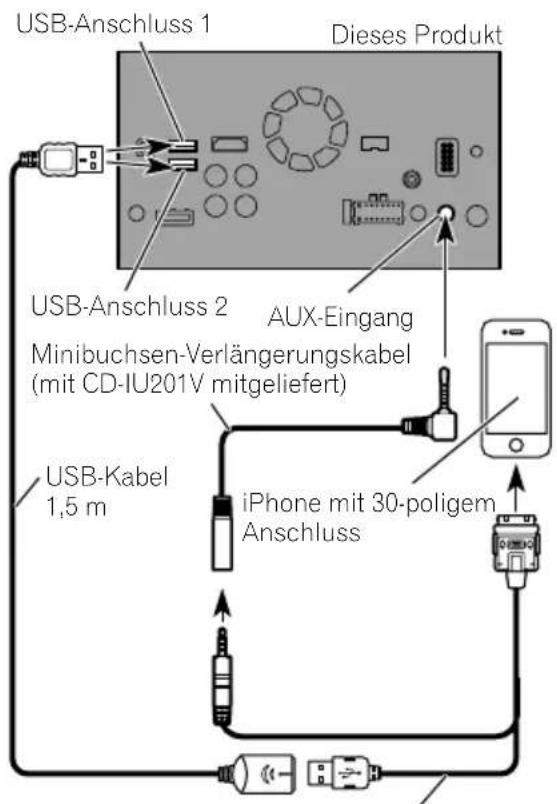

-AnschlussüberdenAUX-Eingang (iPhone)151

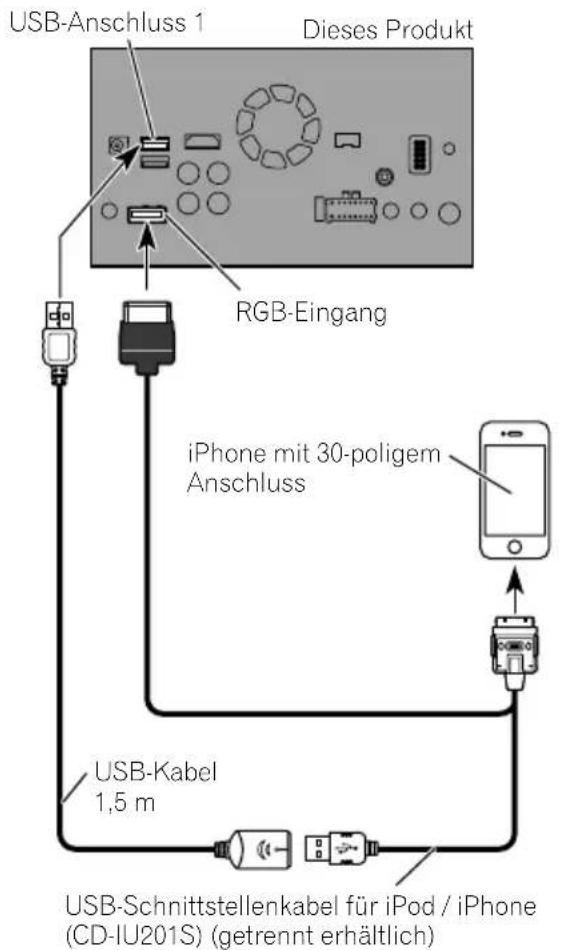

-AnschlussüberdenRGB-Eingang (iPhone)152

AnschlussdesAndroid™-Geräts152

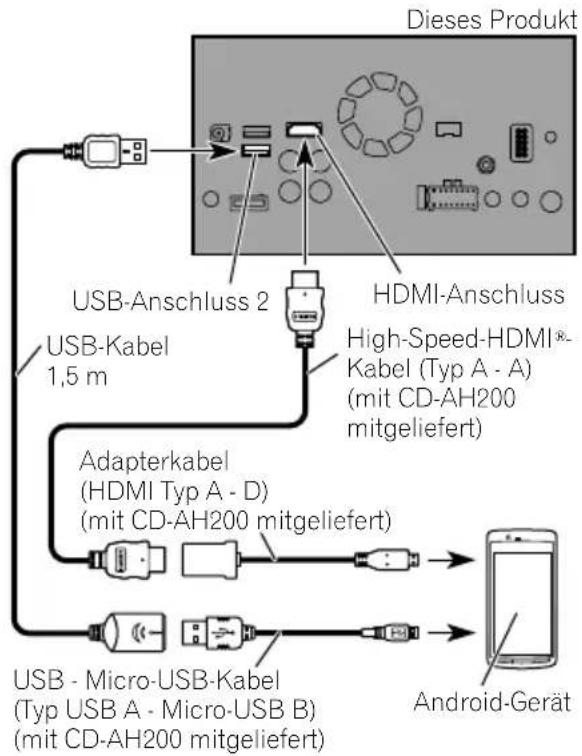

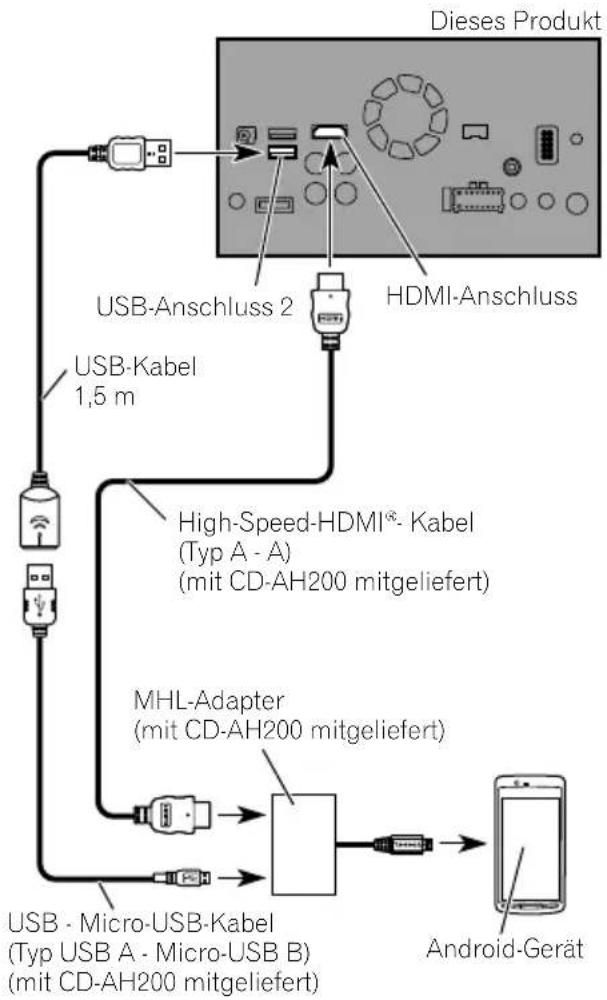

-AnschlussüberdenHDMI-Anschluss (Android-Gerät)152

-AnschlussüberdenMHL-Anschluss (Android-Gerät)153

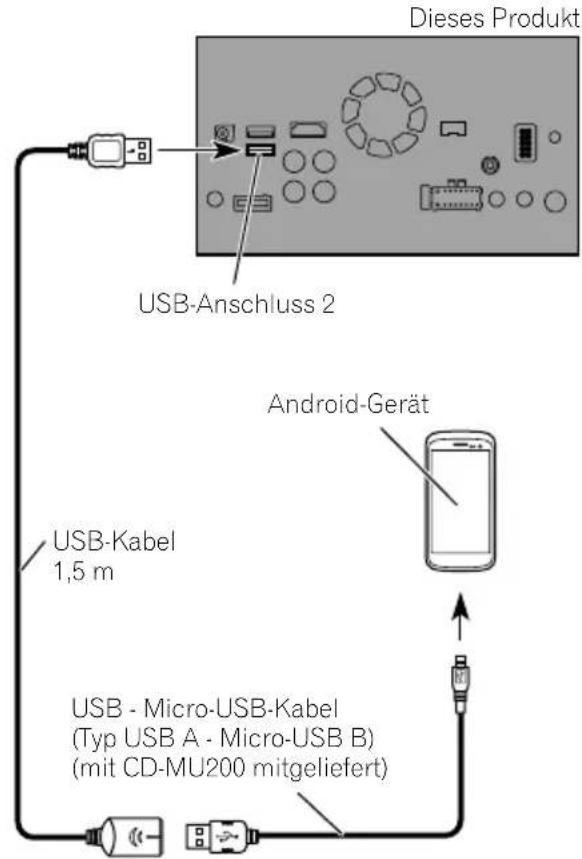

AnschlussüberdenUSB-Anschluss (Android-Gerät)153

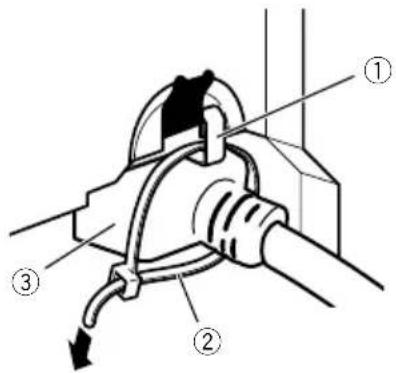

BefestigendesHigh-Speed-HDMI®-Kabels154

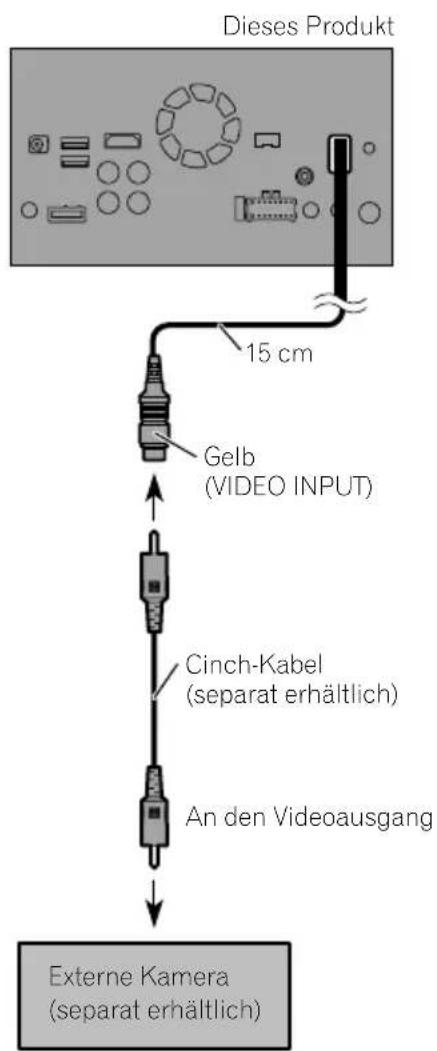

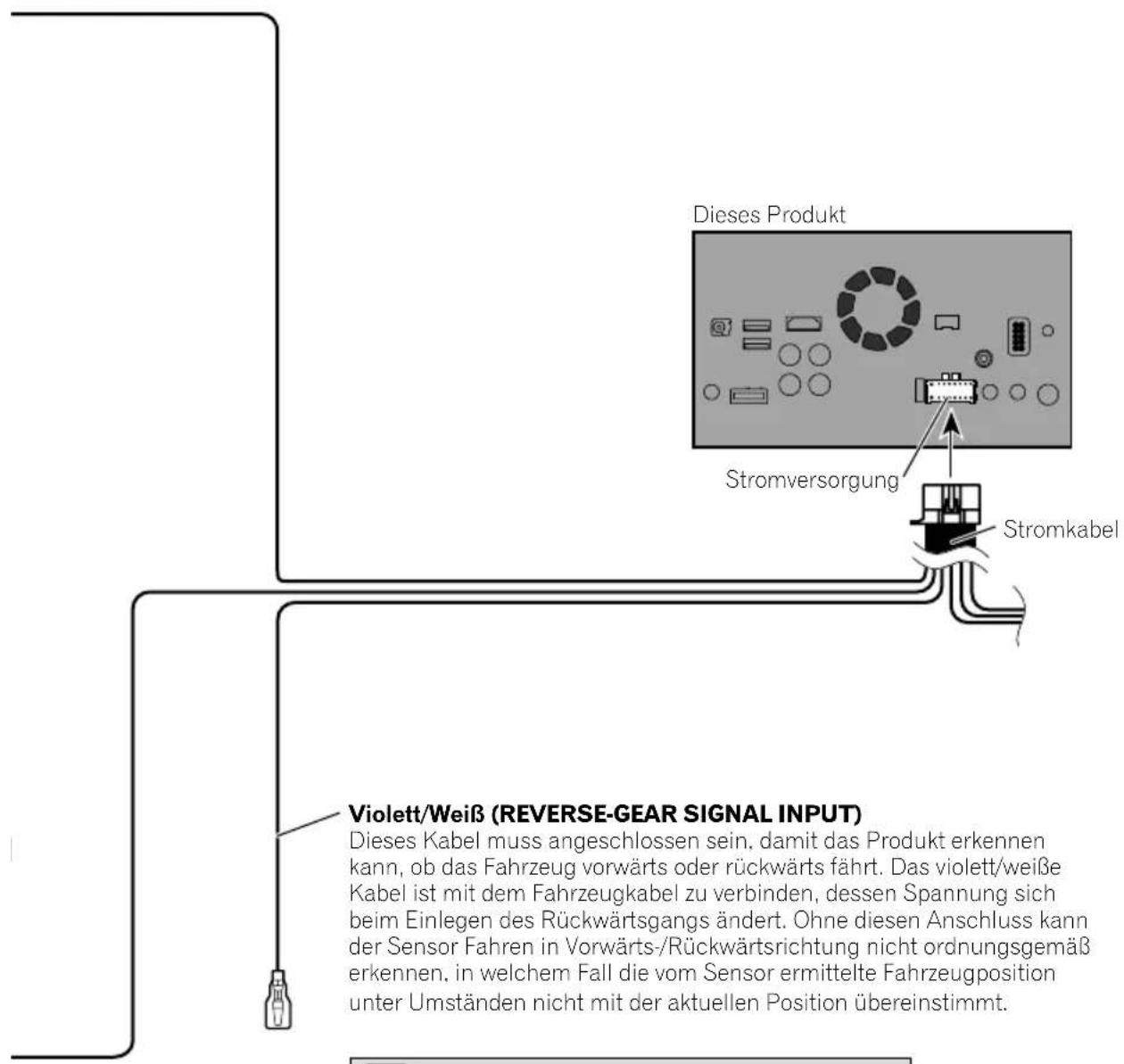

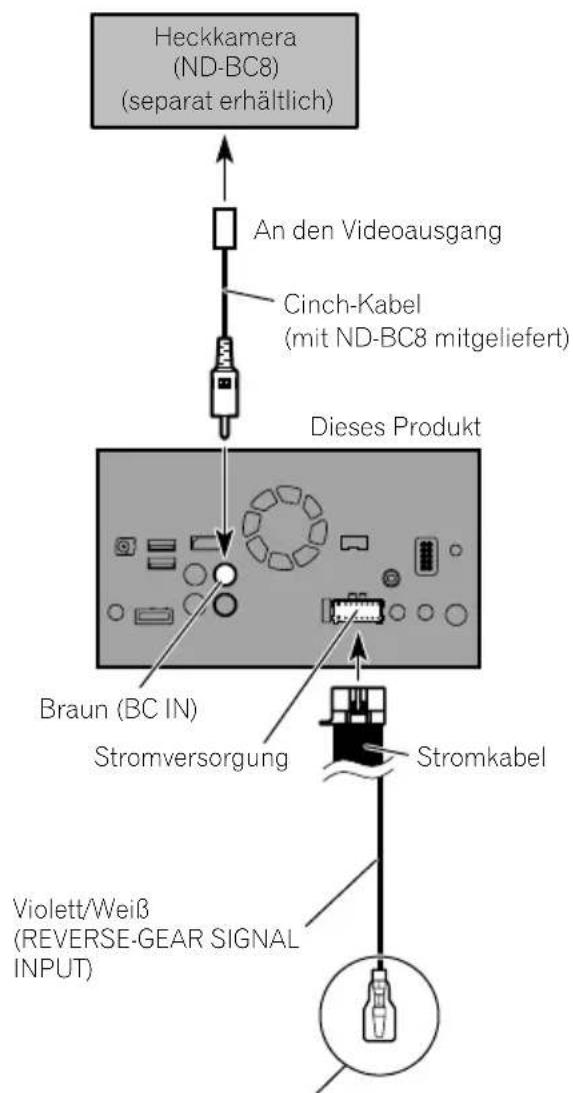

AnschlusseinerHeckkamera154

Anschlusseinerexternen Videokomponente155

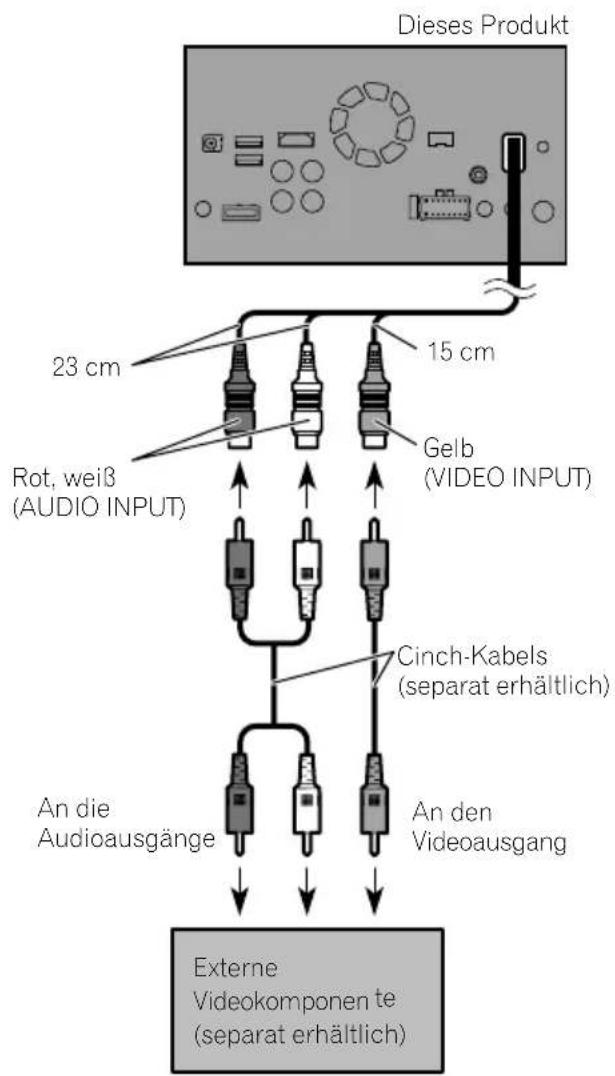

-VerwendungeinesAV-Eingangs155

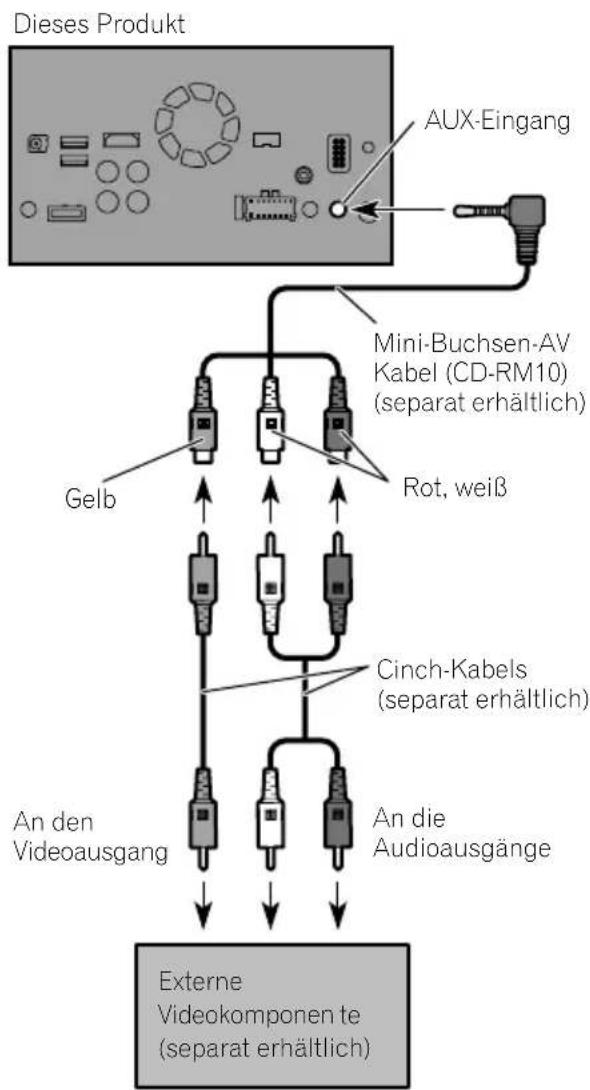

-VerwendendesAUX-Eingangs156

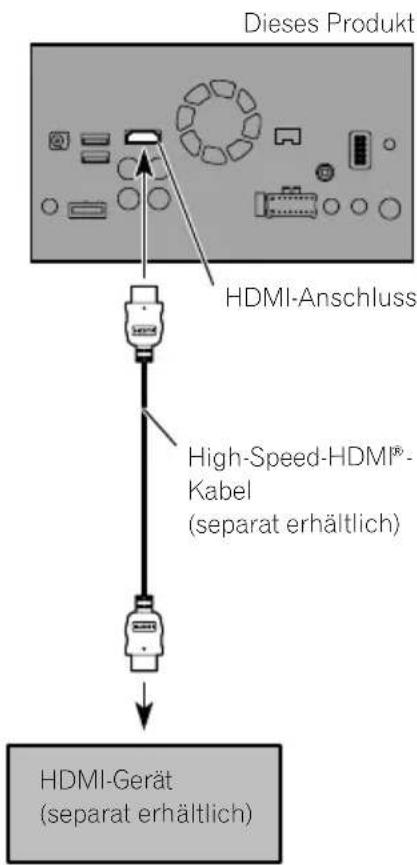

AnschlusseinesHDMI-Geräts157

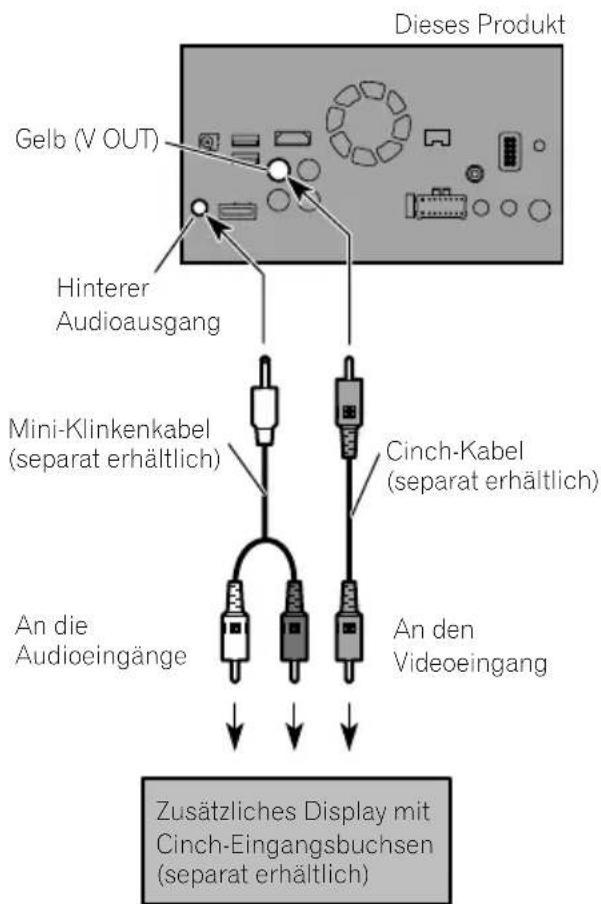

AnschlussdeszusätzlichenDisplays158

-BeiVerwendungeineszusätzlichen Displays,dasandenhinteren

Videoausgangangeschlossenist158

03 Einbau

VorderInstallationzubeachten159

ZurVermeidungelektromagnetischen Rauschens160

VordemEinbau160

-FürBenutzervonAVIC-F88DABund AVIC-F80DAB160

EinbaudiesesProdukts160

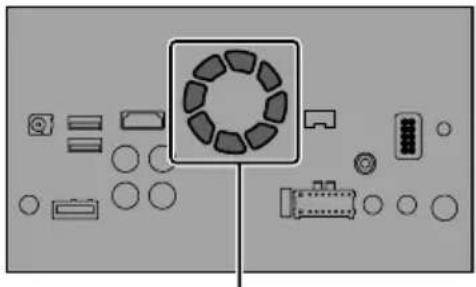

-Hinweise zur Befestigung 160

-MitgelieferteTeile161

-VordemEinbaudiesesProdukts162

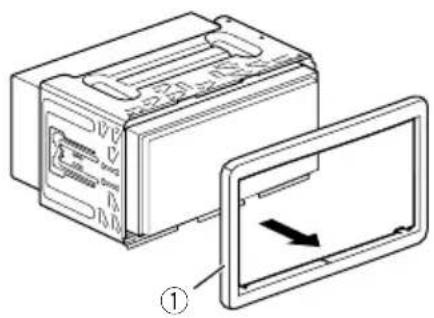

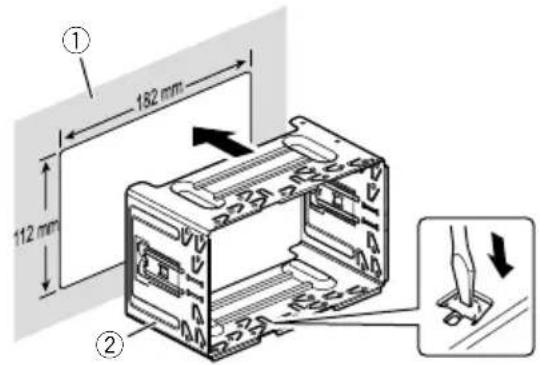

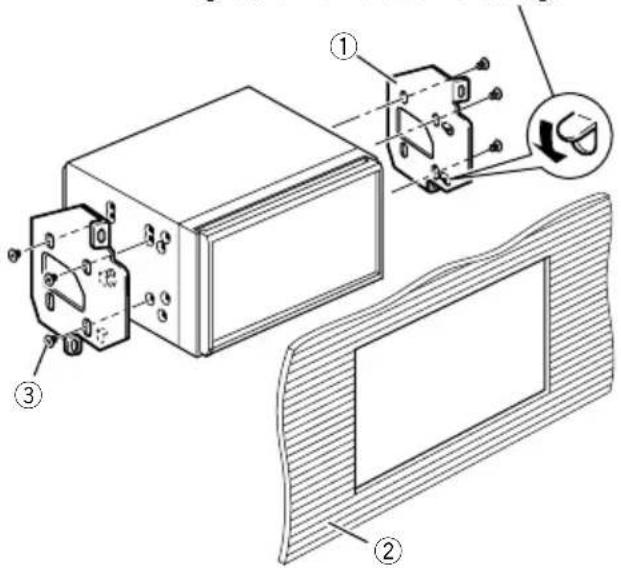

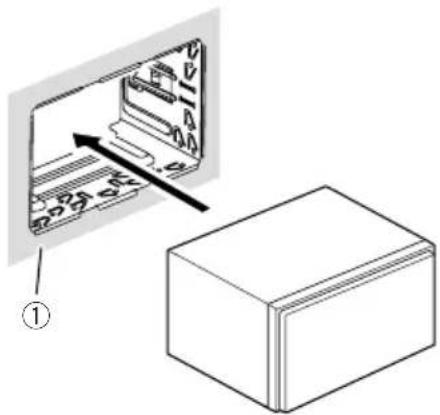

—EinbaumitderHalterung162

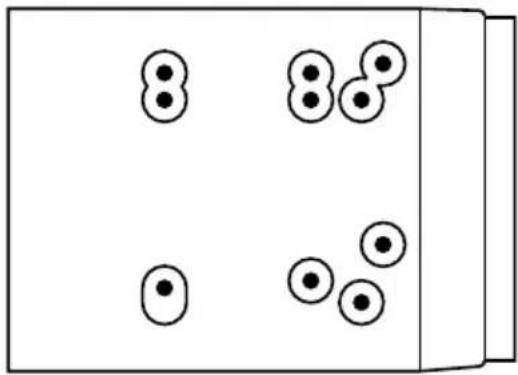

-InstallationmitHilfeder SchraubenbohrungenanderSeite diesesProdukts163

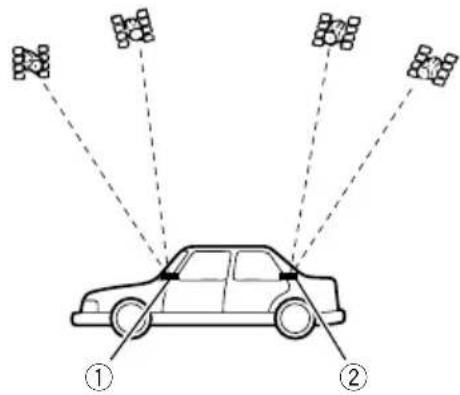

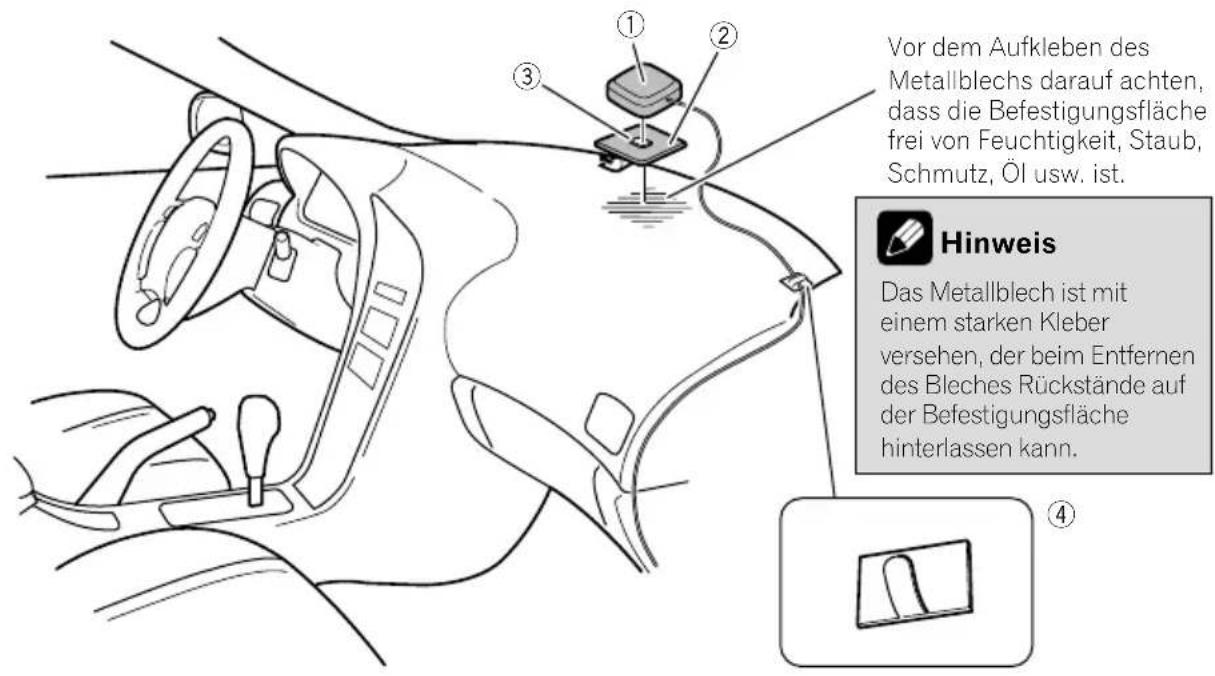

EinbauderGPS-Antenne164

-Hinweise zur Befestigung 164

-EinbauderAntenneim

Fahrzeuginnenraum(aufdem Armaturenbrettoderder

Hutablage)165

EinbaudesMikrofons166

-MitgelieferteTeile166

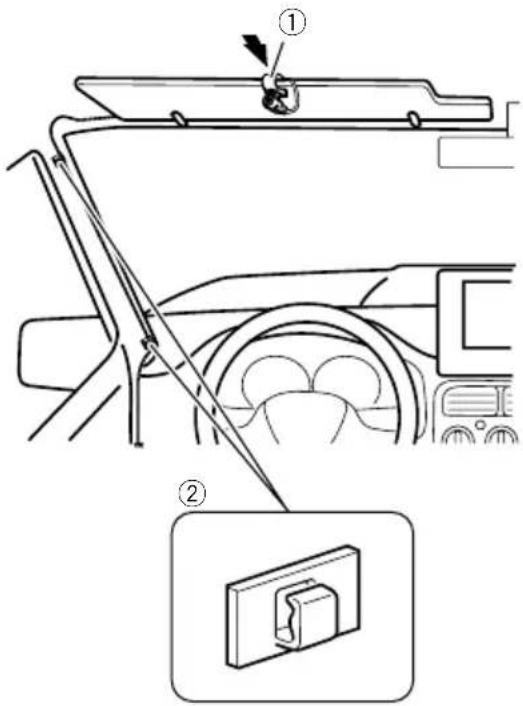

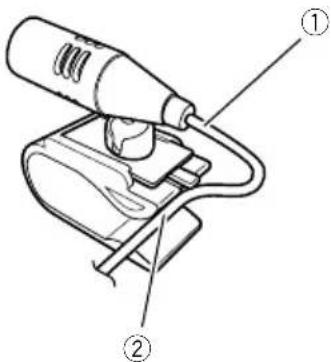

-MontageanderSonnenblende166

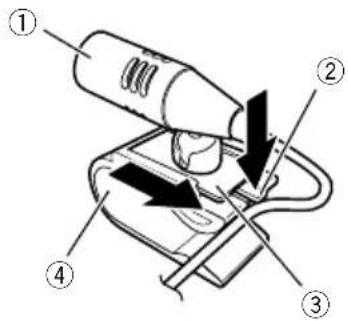

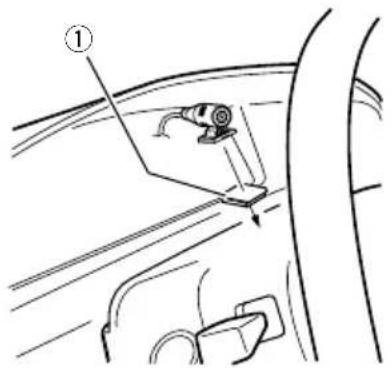

-BefestigungaufderLenksäule167

-AnpassendesMikrofonwinkels167

04 NachdemEinbau

NachdemEinbaudiesesProdukts168

IhrneuesProduktund dieseAnleitung

• Die Navigationsfunktionendieses Produktes (unddie Heckkameraoption, sofernerworben) dienennurzulhrer Unterstützung beim Fahren Ihres Fahrzeugs. Siesindkeinesfallsein Ersatzfürlhre Aufmerksamkeit und Umsichtbeim Fahren.
- BenutzenSiediesesProduktnie,umim NotfallzueinemKrankenhaus,einerPolizeiwacheoderähnlichenEinrichtungenzunavigieren.RufenSieinsolchenFällen immerdieentsprechendeNotrufnummer an.
- DiesesProdukt,Applikationenunddie Heckkameraoption(sofernerworben)dürfenwährendderFahrtnichtbedientwerden,dalhreAufmerksamkeitdem sicheren BetriebdesFahrzeugsgeltenmuss.Das GerätdarfdenFahrerniemalsvonderEinhaltungwichtigerSicherheitsrichtlinien undderallgemeinenVerkehrsregelnabhalten.WennSieProblemebeimBetriebdes ProduktsundAblesendesDisplayshaben, parkenSieIhrFahrzeuganeinemsicheren OrtundziehenSiedieFeststellbremsean, bevorSiedienotwendigenEinstellungen vornehmen.
- DieseAnleitungbeschreibt, wiediesesProduktin Ihr Fahrzeugeingebautwird. Die Bedienung dieses Produktsistindenseparaten Anleitungen beschrieben.
- BauenSiediesesProduktnichtanOrten ein,woes(i)dieSichtdesFahrersbeeinträchtigt,(ii)dieLeistungderFahrzeugbetriebssystemevonSicherheitsfunktionen, einschließlichAirbagsundWarnblinkanlage,beeinträchtigtund(iii)denFahrerbeidersicherenBedienungdesFahrzeugseinschränkt.InmanchenFällenkannistein EinbaudiesesProduktsdurchdieFahrzeugausführungoderderFormdesFahrzeuginnenraumsbedingtunmöglichsein.
• Die Modellsymboleindieser Anleitung verweisendarauf, dass die Beschreibung für

diemittelsderSymboleangezeigtenModellegilt.

Wenn das folgende Symbolerscheint, trifft die Beschreibungnuraufdasdargestellte Modellzu.

z.B.

F88DAB

• DasamProduktangebrachtegrafische

Symbol bedeutetGleichstrom.

WichtigeSicherheitshinweise

WARNING

Pioneerempfiehlt, das Produktnichtselbst einzubauen. Dieses Produktist für den Einbaudurchprofessionelle Fachkräfteausgelegt. Wirempfehlen, dass nura autorisierte Pioneer-Mitarbeiter, die entsprechendausgebildetsindund Erfahrung im Bereich mobiler Elektronikhaben, den Einbaudes Produkts durchführen. FÜHRENSIEWARTUNGSARBEITENANDIESEMPRODUKTNIEMALS SELBSTDURCH. Beim Einbau oder Warten des Produkts und der Anschlusskabel besteht die Gefahreineselektrischen Schlags und anderer Gefahren. Außerdem können dabei Beschädigungen and diesem Produkt entstehen, dienichtdurch die Gewährleistung abgedeckts sind.

• LesenSiedieseAnleitungvordemEinbau diesesProduktsaufmerksamundvollständigdurch.
• BewahrenSiedieAnleitungfürspäteres Nachschlagenauf.
• BeachtenSiealleWarnungenindieserAnleitungundfolgenSiedenhiergegebenen Anweisungengenauestens.
• DiesesProduktzeigtuntergewissenUmständendiePositionIhresFahrzeugs,die EntfernungzuamBildschirmangezeigten ObjektenundKompassrichtungennicht präzisean.Darüberhinausunterliegtdas SystemgewissenEinschränkungen und kannunteranderemEinbahnstraßen,vorübergehendeVerkehrsbeschränkungen undpotenziellgefährlicheStreckenabschnittenichterkennen.BeurteilenSie daherdiejeweiligeVerkehrssituationunter BeachtungderherrschendenBedingungenimmerselbst.

- WieallesandereZubehörimInnenraum desFahrzeugssolltediesesProduktIhre Aufmerksamkeitniemalsvondersicheren Bedienung Ihres Fahrzeugsablenken, da dieseineschwereVerletzungoderdenTod zur Folgehabenkann.Falls Schwierigkei-

tenhinsichtlichderBedienungdesGeräts auftretenoderdasangezeigteBildschlecht erkennbarist, solltenweitereEinstellungen erstnachdemsicherenParkendesFahrzeugsvorgenommenwerden.

• BeachtenSiebitte, beim Fahrenstetsden Sicherheitsgurtzutragen. Nichtkorrektangeschnallte insassensindbeieinem Unfall einer wesentlich höheren Verletzungsgefärausgesetzt.
  •GewissenationaleundbehördlicheVorschriftenkönnendenEinbauunddieBenutzungdiesesProduktsinFahrzeugen einschränken.BittebeachtenSiediejeweilsgültigenGesetzeundRichtlinien beimEinbauundBetriebdiesesProdukts.

VordemAnschließendes Systemszubeachten

WARNUNG

VermeidenSiejeglicheEingriffezurManipulationoderDeaktivierungdesHandbremsensperrsystems,dadiesesIhrerSicherheit dient.EineManipulationoderDeaktivierung desHandbremsensperrsystemskanneine schwereVerletzungoderdenTodzurFolge haben.

VORSICHT

• WennSiedenEinbauselbstvornehmen möchtenundüberdiedafürerforderlichen KenntnisseundErfahrungenverfügen,befolgenSiebittesorgfältigalleSchrittein dieserInstallationsanleitung.
• AlleKabelmitKabelklemmenoderIso- lierbandbefestigen.Esdürfenkeineoffen- liegendenDrähtevorhandensein.
• DasgelbeKabeldiesesProduktsnichtdirektandieFahrzeugbatterieanschließen. WenndasKabeldirektandieBatterieangeschlossenwird,könnendieMotorvibrationendazuführen,dassdielsolierung desKabelsanderStelledurchscheuert, anderdasKabelvonderFahrgastzelle zumMotorraumdurchgeführtwird.Wenn derLeiterdesgelbenKabelseinMetallteil berührt,kommteszueinemKurzschluss mitbeträchtlichenGefahren.
• UmdieLenksäuleoderdenGangschalthebelgewickelteKabelsindextremgefährlich. DiesesProduktundseineKabelsind soeinzubauen, dassdersichereBetrieb des Fahrzeugsnichtgestörtoderbehindertwird.
• Esmusssichergestelltsein, dass die Kabelnichtdie Bedienung von beweglichen Fahrzeugteilen, insbesonderedes Lenkrads, des Schalthebels, der Handbremse, der Sitzführungsschienen, der Türenundder Bedienelementedes Fahrzeugsbehindernodersichinsolchen Komponentenverfangen.

•DieKabelsoverlegen,dasssiekeinen hohenTemperaturenausgesetztwerden. EinErhitzenderIsolierungkannzueiner BeschädigungderKabelführenundeinen Kurzschluss,eineFehlfunktionodereinen dauerhaftenSchadenamProduktverursachen.
• DieGPS-Antennenkabelnichtabschneiden, umeszukürzen, odermiteinem Verlängerungskabelverlängern, dabei deszu einem Kurzschlussodereiner Fehlfunktionführenkann.
- Kabelsolltengrundsätzlichnichtgekürzt werden. Durch Kürzender Kabelkannes eventuellzueinem Versagender Sicherheitsschaltungkommen (Sicherungshalter, Sicherungswiderstandoder Filter, usw.).
- NiemalsdurchAnzapfenderVersorgungsleitungdiesesProduktsStromanandere elektronischeProdukteabgreifen.DerartigeEingriffeführenzumÜberschreitender StromkapazitätundÜberhitzendesKabels.

• UnsachgemäßerEinbaukannzumErlöschenderGarantiedesFahrzeugherstellersführen.
• BeachtenSiealleVorschriftenundSicherheitshinweisedesKfz-Herstellers, insbesonderedieVorschriftenzu Alarmanlage,WegfahrsperreundAirbag!

VordemEinbaudieses Produkts

- VerwendenSiediesesGerätnurmiteiner 12-Volt-BatterieundnegativerErdung. AndernfallskanneszueinemBrandoder einerFehlfunktionkommen.

Verbindung

- UmKurzschlüsseimelektrischenSystem zuverhindern, istunbedingtvordemEinbaudasMinus-Batteriekabel(-)abzuklemmen.

• VerwendenSieLautsprecherüber50W (maximaleEingangsleistung)undzwischen4Ωund8Ω(Impedanzwert).VerwendenSiefürdiesesGerätekeine1Ω-bis 3Ω-Lautsprecher.
• DasschwarzeKabelistdieMasseleitung. DiesesKabelistgetrenntvonHochstromproduktenwieLeistungsverstärkernzu erden.NiemalszweiGerätezusammen erden.ZumBeispielmussdieMasseleitungdesVerstärkersgetrenntvonder MasseleitungdiesesProduktsgeerdet werden.WennmehrereMasseleitungzusammengeerdetwerden,könnensichdie KabeleventuelllösenundeinFeueroder eineBeschädigungderProdukteverursachen.

• AchtenSiebeimSicherungswechseld darauf, ausschließlich Sicherungenzuverwenden, deren Anschlusswerteden Angabenam Produktentsprechen.

• BeimAbzieheneinesSteckersstetsam Steckerziehen, niemalsamKabel. Andernfallskanndas Kabelausdem Steckerherausgezogenwerden.

• DiesesProduktkannurinFahrzeugeeingebautwerden, deren Zündschalterine ACC-Position(fürZubehör) aufweisen.

- Umeinen Kurzschlusszuvermeiden, abgetrennte Kabelmit Isolierbandumwickeln. Besonderswichtigistes, allenichtgenutzten Lautsprecherkabelzuisolieren, damit diese keinen Kurzschlussverursachen.

Verbindung

• Die Anschlusssteckeraufdiegleichfarbigen Anschlüsseaufstecken (blauer Stecker auf blauen Anschluss, schwarz auf schwarzusw.)
- EinzelheitenzumAnschlussdesLeistungsverstärkersundandererGerätesieheBenutzerhandbuch.DieAnschlüsse entsprechendausführen.
- WegendeseingebautenBPTL-Schaltkreisesdie-SeitedesLautsprecherkabels nichtdirekterdenoderdie-Seitenzweier Lautsprecherkabelverbinden. Die-Seite desLautsprecherkabelsmussmitder-SeitedesLautsprecherkabelsandiesem Produktverbundenwerden.

Anmerkungzumblau/weißen Kabel

Wichtig

WenndiesesGerätsichimModus"PowerOFF" befindet, istauchdasSteuersignalausgeschaltet. Wennder "PowerOFF"-Modusbeendetwird, wirddasSteuersignalwiederausgegeben und die Antennewirdmithilfederautomatischen Antennenfunktion (wenndieAntenneverwendet wird) ausgefahren. AchtenSiedarauf, dass die ausgefahrene Antennenichtmit Hindernissen in Berührungkommt.

• BeimEinschaltendesZündschalters(ACC ON)wirdeinSteuersignalüberdasblau/weißeKabelausgegeben. DiesesKabel wirdmitdemSystem-FernbedienungsanschlusseinesexternenLeistungsverstärkers, dem Relaissteuerungsanschlussder automatischenAntenneoderdemLeistungssteuerungsanschlussdesAntennenverstärkersverbunden(max.300mA 12VDC). Das Steuersignalwirdselbstbei ausgeschalteterAudioquelleüberdas blau/weißeKabelausgegeben.
• DiesesKabeldarfnichtalsStromversorgungskabelfüresterneLeistungsverstärker verwendetwerden.SoeinAnschlusskönn-

tezuextremhohemStromverbrauchund Fehlfunktionenführen.

- DiesesKabeldarfnichtalsStromversorgungskabelfürdieautomatischeAntenne oderdenAntennenverstärkerverwendet werden.SoeinAnschlusskönntezuextrem hohemStromverbrauchundFehlfunktionenführen.

MitgelieferteTeile

DiesesProduktStromkabel

KennzeichnungsetikettenfürUSB-Kabel

USB-Kabel (2Stück)

Kabelbinder*1 Fahrzeugbus-Konvertierungskabel*2

MetallblechKabelklemme(3Stück)

DoppelseitigesKlebe- band

Hinweise

• (*1) DieseTeilesindimLieferumfangvon AVIC-F88DABenthalten.
• (*2) DieseTeilesindimLieferumfangvon AVIC-F88DAB,AVIC-F80DABundAVIC-F980DABenthalten.

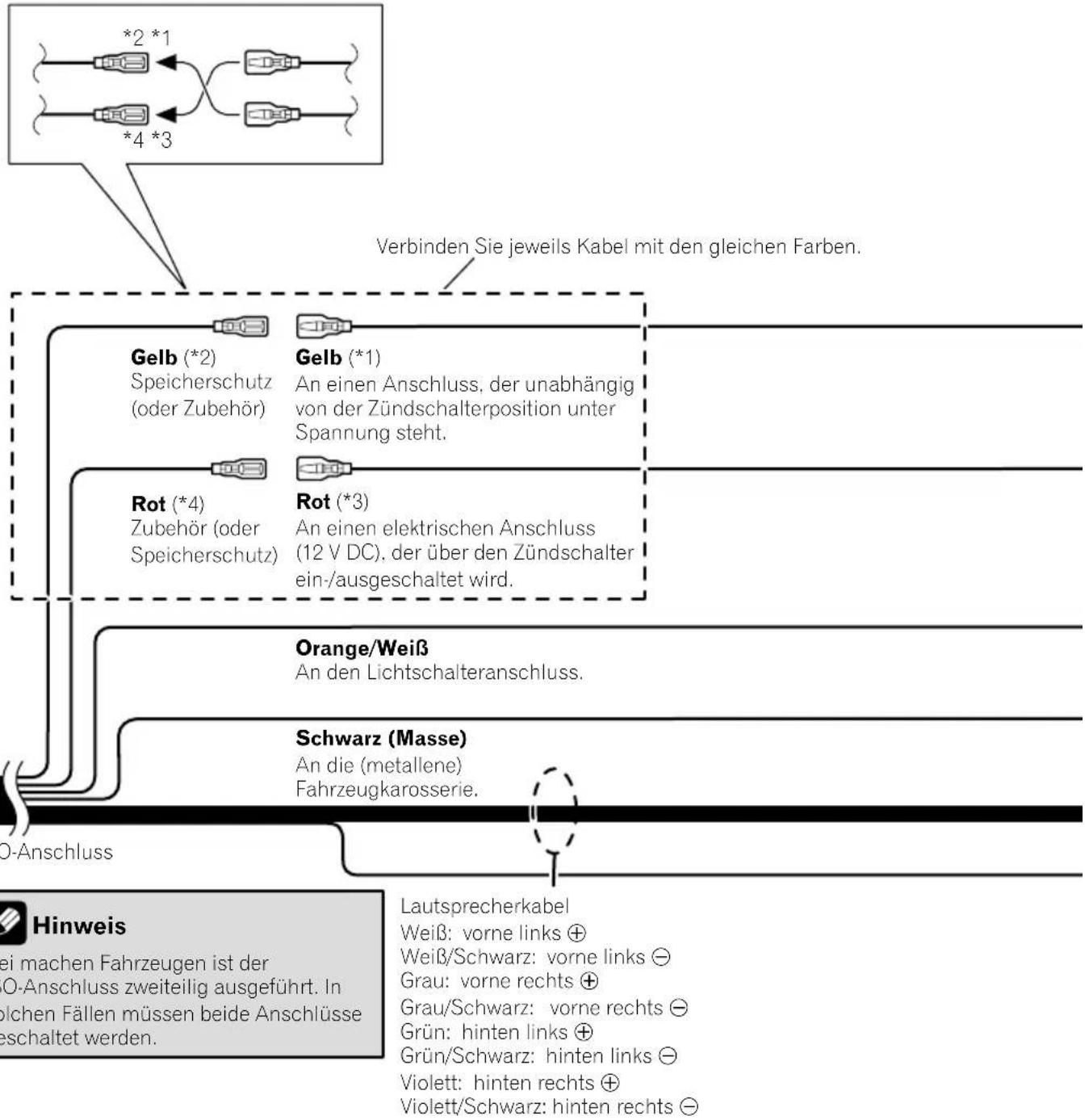

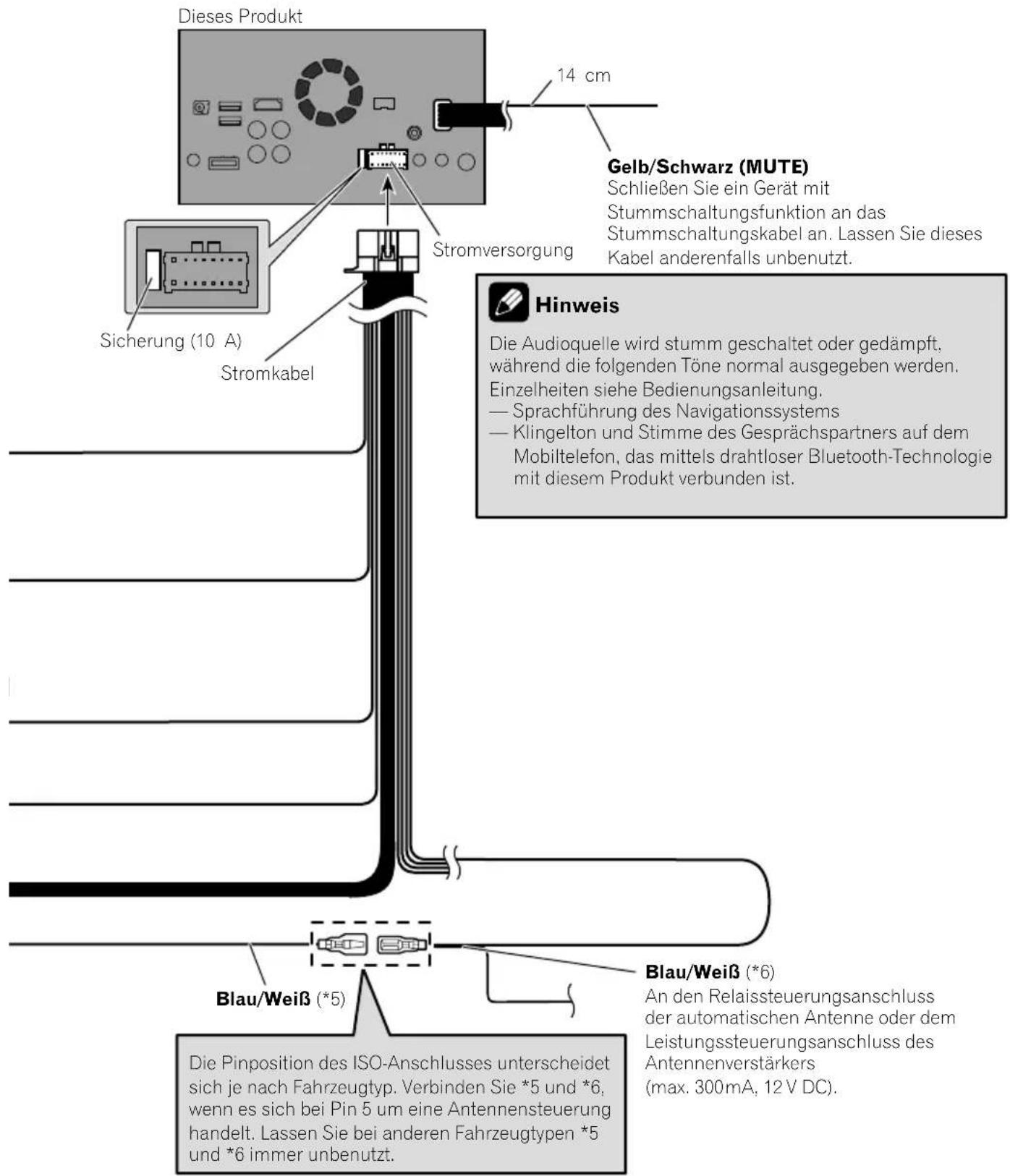

Stromkabelanschließen(1)

Hinweis

Je nach Fahrzeugtyp unterscheidet sich eventuell die Funktion von *2 und *4. Schließen Sie in diesem Fall *1 an 4* und *3 an *2 an, wie in der Abbildung dargestellt.

Stromkabelanschließen(2)

Rosa (CAR SPEED SIGNAL INPUT)

Dieses Produkt wird hier angeschlossen, um die zurückgelegte Entfernung des Fahrzeugs zu erkennen. Schließen Sie immer die Geschwindigkeits- Erkennungsschaltung des Fahrzeugs an. Wenn diese Verbindung nicht vorgenommen wird, erhöht sich die Fehlerabweichung in der Anzeige der Fahrzeugposition.

WARNUNG

WENN DIE VERBINDUNG NICHT RICHTIG HERGESTELLT WIRD, KANN DIES ZU ERNSTHAFTEN SCHÄDEN ODER VERLETZUNGEN EINSCHLIESSLICH STROMSCHLÄGEN UND INTERFERENZEN MIT DER FUNKTION DES ANTIBLOCKIERSYSTEMS DES FAHRZEUGS, DEM AUTOMATIKGETRIEBE UND DER TACHOMETERANZEIGE FÜHREN.

VORSICHT

Für eine höhere Genauigkeit bei der Navigation und für eine Leistungsverbesserung empfehlen wir das Tachoimpulskabel anzuschließen.

Hinweis

Die Position der Geschwindigkeits-Erkennungsschaltung (Tachoimpuls) und die Position des Feststellbremsenschalters hängen vom Fahrzeugmodell ab. Einzelheiten erfahren Sie bei Ihrem autorisierten Pioneer-Händler oder einem Einbauspezialist.

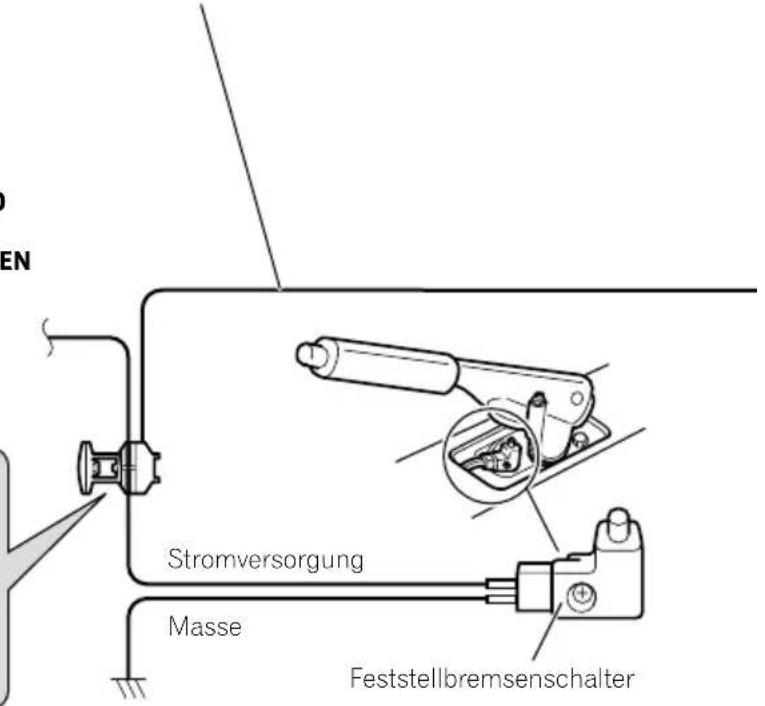

Hellgrün (PARKING BRAKE)

Dieser Anschluss dient zur Erkennung des EIN/AUS-Status der Feststellbremse. Das Kabel ist an die Stromversorgungsseite des Feststellbremsenschalters anzuschließen.

Wenn dieser Anschluss falsch oder nicht vorgenommen wird, dann können bestimmte Funktionen dieses Produkts nicht verwendet werden.

WARNUNG

DAS HELLGRÜNE KABEL AM STROMANSCHLUSS IST DAFÜR AUSGELEGT, DEN FESTSTELLBREMSENSTATUS ZU ERMITTELN UND MUSS AN DIE STROMVERSORGUNGSSEITE DES FESTSTELLBREMSENSCHALTERS ANGESCHLOSSEN WERDEN. WENN DIESES KABEL NICHT RICHTIG ANGESCHLOSSEN IST, KÖNNTE DIES GEGEN GELTENDES RECHT VERSTOSSEN UND ZU ERNSTHAFTEN VERLETZUNGEN ODER SCHÄDEN FÜHREN.

Anschlussmethode

Klemmen Sie dieses Kabel an der Stromversorgungsseite des Feststellbremsenschalters fest.

Mit einer Spitzzange gut festklemmen.

Hinweis

Verbinden Sie dieses Kabel unbedingt bei der Verwendung einer Heckkamera. Anderenfalls können Sie nicht zum Heckkamerabild umschalten.

AnschlussdesSystems

WARNUNG

• Zur Vermeidung von Unfallgefahren und der möglichen Verletzung geltendenRechts sollte dieses Produkt außer zu Navigationszwecken nie während der Fahrtbenutzt werden. Zusätzliche Displays sollten so installiert sein, dass sie denFahrer nicht ablenken können.
• In einigen Ländern ist das Betrachten von Bildern auf einem Display im Fahrzeuginnenraum auch durch andere Personen als den Fahrer verboten. Wo solche Vorschriften bestehen, dürfen die Videofunktionen dieses Produktes nicht benutzt werden.

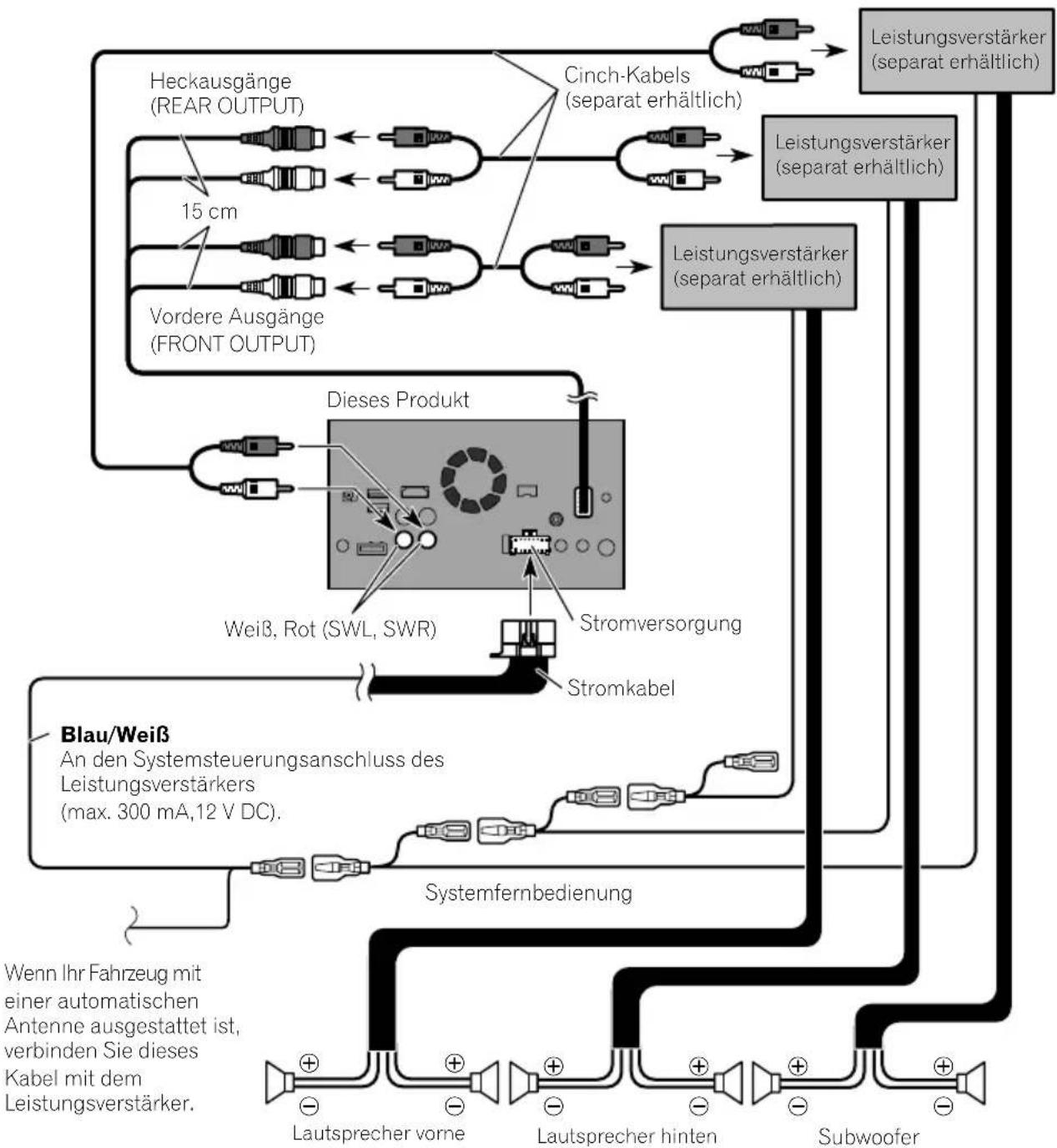

AnschlussandenseparaterhältlichenLeistungsverstärker

Hinweise

• Sie können den Cinch-Ausgang des Subwoofers je nach Subwoofersystem ändern. (Einzelheiten siehe Bedienungsanleitung.)
• Der Subwoofer-Ausgang dieses Produkts ist monaural.

VerbindungeinesiPod/iPhoneodereinesAndroid-Gerätes

Suchen Sie in der nachfolgenden Liste nach Ihrem Gerät und der gewünschten Funktion und entnehmen Sie Details zum Anschlussderangegebenen Seite.

JenachGerätsindeinigeFunktionenmöglicherweisenichtverfügbar.

iPhone(5,5c,5s,6,6Plus)/iPodtouch(5.Generation)
iPod(Audio)AppleCarPlayAVICSYNCApp	SieheAnschlussüberdenUSB-Anschluss(iPhone)aufSeite149.
AppRadioModeAVICSYNCApp	F88DABSieheAnschlussüberdenHDMI-Anschluss(iPhone)aufSeite150.F80DABF 980DAB F980BT F9880DAB F9880BTSieheAnschlussüberdenRGB-Eingang(iPhone)aufSeite150.
iPhone3GS/iPodtouch(2.und3.Generation)/iPodclassic(80GB,160GB)/iPodnano(3.,4.,5.und6.Generation)
iPod(Audio)iPod(Video)	SieheAnschlussüberdenAUX-Eingang(iPhone)aufSeite151.
iPhone(4,4s)/iPodtouch(4.Generation)
iPod(Audio)iPod(Video)AppRadioModeAVICSYNCApp	SieheAnschlussüberdenRGB-Eingang(iPhone)aufSeite152.
iPodnano(7.Generation)
iPod (Audio)	Siehe Anschluss über den USB-Anschluss (iPhone) auf Seite 149.
Android-Gerät
F88DABAppRadioMode	HDMI-AnschlussSieheAnschlussüberdenHDMI-Anschluss(Android-Gerät)aufSeite152.MHL-AnschlussSieheAnschlussüberdenMHL-Anschluss(Android-Gerät)aufSeite153.
AVICSYNCApp
F88DAB AndroidAuto	SieheAnschlussüberdenUSB-Anschluss(Android-Gerät)aufSeite153.
AVICSYNCApp

USB-KabelmitKennzeichnungsetikettenmarkieren

BevorSiediesesProduktineinemFahrzeug einbauen,solltenSiedieUSB-KabelmitKennzeichnungsetikettenmarkieren.

1VerbindenSiedieUSB-Kabelmitden USB-Anschlüssen1und2anderRückseite diesesProdukts.

2BefestigenSiedieKennzeichnungsetikettenentsprechenddesjeweiligenAnschlussesandenUSB-Kabeln, wieunten abgebildet.

BefestigenSiedasEtikett"PORT1" andasan denUSB-Anschluss1angeschlosseneUSB-Kabel.

BefestigenSiedasEtikett"PORT2" andasan denUSB-Anschluss2angeschlosseneUSB-Kabel.

AnschlussaneiniPhone mitLightningConnector

Hinweise

• EinzelheitenzumAnschlussaneinexternes GerätübereinseparaterhältlichesKabelfindenSieinderBedienungsanleitungdesKabels.
• EinzelheitenzumAnschluss,derBedienung undKompatibilitäteinesiPhonesfindenSie inderBedienungsanleitung.

AnschlussüberdenUSB-Anschluss(iPhone)

DerAnschlusserfolgtübereinUSB-SchnittstellenkabelfüriPod/iPhone(CD-IU52)(separaterhältlich).

☐SchließenSiedasiPhoneandenUSB-Anschluss1an,wennAppleCarPlayverwendetwird.

USB-Schnittstellenkabel für iPod / iPhone (CD-IU52) (getrennt erhältlich)

AnschlussüberdenHDMI-Anschluss(iPhone)

F88DAB

DiefolgendenKabelsindfüreinenAnschluss erforderlich.

• HDMI-SchnittstellenkabelfüriPod/iPhone (CD-IH202)(separaterhältlich)
- USB-SchnittstellenkabelfüriPod/iPhone (CD-IU52)(separaterhältlich)
• Lightning Digital AVAdapter(Produkt von AppleInc.)(separaterhältlich)

USB-Schnittstellenkabel für iPod / iPhone (CD-IU52) (getrennt erhältlich)

Hinweis

VerwendenSieeinenKabelbinder, umdasverwendete High-Speed-HDMI ^® -Kabelsicherzubefestigen.
EinzelheitensieheBefestigendesHigh-Speed-HDMI®-KabelsaufSeite154.

AnschlussüberdenRGB-Eingang(iPhone)

F80DABF

980DABFS

30BT

F9880DAB

F9880BT

DiefolgendenKabelsindfüreinenAnschluss erforderlich.

Verbindung

• VGA/USB-SchnittstellenkabelfüriPod/iPhone(CD-IV202AV)(separaterhältlich)
- USB-SchnittstellenkabelfüriPod/iPhone (CD-IU52)(separaterhältlich)
• LightningaufVGAAAdapter(Produktvon AppleInc.)(separaterhältlich)

- EinzelheitenzumAnschluss,derBedienung undKompatibilitäteinesiPhonesfindenSie inderBedienungsanleitung.

AnschlussüberdenAUX-Eingang(iPhone)

DerAnschlusserfolgtübereinUSB-SchnittstellenkabelfüriPod/iPhone(CD-IU201V)(getrennterhältlich).

USB-Schnittstellenkabel für iPod / iPhone (CD-IU201V) (getrennt erhältlich)

AnschlussaneiniPhone mit30-poligemAnschluss

Hinweise

- EinzelheitenzumAnschlussaneinexternes GerätübereinseparaterhältlichesKabelfindenSieinderBedienungsanleitungdesKabels.

AnschlussüberdenRGB-Eingang(iPhone)

DerAnschlusserfolgtübereinUSB-SchnittstellenkabelfüriPod/iPhone(CD-IU201S)(separaterhältlich).

AnschlussdesAndroid ^TM -Geräts

F88DAB

DerAnschlusserfolgtüberdasAppConnectivityKit(CD-AH200)(separaterhältlich).

Hinweise

• EinzelheitenzumAnschlussaneinexternes GerätübereinseparaterhältlichesKabelfindenSieinderBedienungsanleitungdesKabels.
• EinzelheitenzumAnschlussundderBedienungeinesAndroid-GerätsfindenSieinder Bedienungsanleitung.
• VerwendenSieeinenKabelbinder, umdasverwendeteHigh-Speed-HDMI ^® -Kabelsicherzu befestigen.
  EinzelheitensieheBefestigendesHigh-Speed-HDMI®-KabelsaufSeite154.

AnschlussüberdenHDMI-Anschluss(Android-Gerät)

AnschlussüberdenMHL-Anschluss(Android-Gerät)

AnschlussüberdenUSB-Anschluss(Android-Gerät)
FürdenAnschlussistdasUSB-SchnittstellenkabelzurVerwendungmitAndroid-Geräten (CD-MU200)(getrennterhältlich) erforderlich.

Hinweis

EinzelheitenzumAnschlussaneinexternes GerätübereinseparaterhältlichesKabelfinden

SieinderBedienungsanleitungdesKabels.

BefestigendesHigh-Speed-HDMI®-Kabels

F88DAB

VerwendenSieeinenKabelbinder, umdas High-Speed-HDMI®-Kabelsicherzubefestigen, wenneinexternesGerätüberdasHigh-Speed-HDMI®-Kabelangeschlossenwird.

1SteckenSiedasHigh-Speed-HDMI KabelindenHDMI-Anschluss.

2WickelnSiedenKabelbinderumden HakenüberdemHDMI-Anschlussunddem High-Speed-HDMI®-Kabel, undziehenSie ihndannfest, umdasHigh-Speed-HDMI®-Kabelsicherzubefestigen.

①Haken
②Kabelbinder
③High-Speed-HDMI ^® -Kabel
ZiehenSiedenKabelbindernichtübermäßigstraff.

AnschlusseinerHeckkamera

WenndiesesProduktzusammenmiteiner Heckkameraverwendetwird,kanndasSystem soeingestelltwerden,dassautomatischauf Heckansichtumgeschaltetwird,wennSieden SchalthebelindiePosition REVERSE(R) bringen.MitdemModusKamerasichtfeld könnenSieauchwährendderFahrtkontrollieren,wassichhinterdemHeckdesFahrzeugs abspielt.

WARNUNG

EINGANGNURFÜRDASRÜCKWÄRTSFAHREN ODERDIESPIEGELFUNKTIONDERHECKKAMERAVERWENDEN.EINEANDERENUTZUNG KANNZUVERLETZUNGENODERSCHÄDEN FÜHREN.

VORSICHT

• DasBildkannspiegelverkehrtangezeigtwerden.
  •DieHeckkamerasolldieBeobachtung von AnhängernoderdasEinparkenrückwärtsin engeParklückenerleichtern. Diese Funktion darfnichtzuUnterhaltungszweckenverwendetwerden.
• InRückansichtdargestellteObjektekönnen weiterwegodernähererscheinen, alssietatsächlich sind.
• BittebeachtenSie, dassdervonderHeckkameraangezeigteBildbereichmitbildschirmfüllenderDarstellungbeimZurücksetzendes FahrzeugsundbeimBeobachtendesFahrzeugheckswährendderFahrtinVorwärtsrichtungandersausfallenkann.

WeitereEinzelheitenzurVerkabelungsieheStromkabel anschließen(2)aufSeite144.

Hinweise

• DieserModusstehtzurVerfügung, wenndie Heckkamera-Option auf "Ein" gestellt ist. (EinzelheitensieheBedienungsanleitung.)
• SchließenSiediesesProduktnurandieHeckkameraan.SchließenSieesankeineanderen Einrichtungenan.

Anschlusseinerexternen Videokomponente

VerwendungeinesAV-Eingangs

AndiesesProduktkanneineexterneVideo-komponentenoderexterneKameraangeschlossenwerden.

AnschlusseinerexternenKamera

Hinweis

DieserModusstehtzurVerfügung, wennderAV-Eingang auf "Kamera" gestellt ist. (Einzelheiten siehe Bedienungsanleitung.)

AnschlusseinerVideokomponente

Hinweis

DieserModusstehtzurVerfügung, wennderAV-Eingangauf "Quelle" gestelltist. (Einzelheiten siehe Bedienungsanleitung.)

VerwendendesAUX-Eingangs

Hinweise

• DieserModusstehtzurVerfügung, wennder AUX-Eingangauf "Ein" gestelltist. (EinzelheitensieheBedienungsanleitung.)
• VerwendenSiebeimAnschlusseinerexternen VideokomponenteübereinMini-Buchsen-AV-KabelbeiBedarfeinseparaterhältlichesAUX-Verlängerungskabel.

VORSICHT

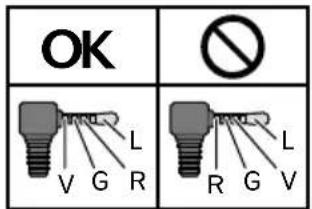

VerwendenSieunbedingtdasspezielleMini-Buchsen-AV-Kabel(CD-RM10)(separaterhältlich) fürdenAnschluss.AndereKabelwerdenunter Umständenandersverlegt,wasBild-undTonstörungenzurFolgehabenkann.

L: Audio links (weiß)

R: Audio rechts (rot)

V: Video (gelb)

G: Masse

AnschlusseinesHDMI-Geräts

F88DAB

Hinweise

• EinzelheitenzurBedienungeinesHDMI-GerätsfindenSieinderBedienungsanleitung.
• VerwendenSieeinenKabelbinder, umdasverwendeteHigh-Speed-HDMI®-Kabelsicherzu befestigen.
  EinzelheitensieheBefestigendesHigh-Speed-HDMI®-KabelsaufSeite154.

02 (Verbindung

Anschlussdeszusätzlichen Displays

BeiVerwendungeineszusätzlichen Displays, dasandenhinteren Videoausgangangeschlossenist

WARNING

InstallierenSiedaszusätzlicheDisplayNIE-MALSso,dassderFahrerwährendderFahrt VideosoderÄhnlichessehenkann.

DerHeck-VideoausgangdiesesProduktsistfür denAnschlusseinesDisplaysvorgesehen, auf demPassagiereaufdenhinterenSitzeneinVideo ansehenkönnen.

VorderInstallationzu beachten

VORSICHT

• DiesesProduktniemalssoeinbauen, dass:
  —derFahreroderBeifahrerbeieinem plötzlichenBremsmanöververletzt werdenkönnte.
  —derFahrerbeiderBedienungdesFahrzeugsbehindertwird,wiebeispielsweiseaufdemBodenvordem FahrersitzodernahedemLenkradoder Schalthebel.
  •VergewissernSiesichvordemBohren von LöcherninArmaturenbrettodersonstigeVerkleidungen,dasssichdahinter keineGegenständebefinden.AchtenSie darauf,dassSiekeineKraftstoff-oder Bremsleitungen,elektronischeKomponenten,Kommunikationsleitungenoder Stromkabelbeschädigen.
• BeiderVerwendungvonSchraubendar-aufachten,dassdiesekeineelektrischen Kabelberühren.KabeloderIsolierungen könnendurchVibrationenbeschädigt werden,waszu KurzschlüssenoderanderenBeschädigungendesFahrzeugsführenkann.
• UmeinenkorrektenEinbauzugewährleisten,sinddiemitgeliefertenTeileentsprechendderjeweiligenAnleitungzu verwenden.ImFallevonTeilen,dienicht mitdemProduktgeliefertwerden,sind aufdieangegebeneWeisekompatible Teilezuverwenden,dievomHändlerauf Tauglichkeitgeprüftwurden.DieVerwendungvonTeilen,dienichtzumLieferumfanggehörenbzw.nichtkompatibelsind, kannzurBeschädigungvoninternenTeilendesProduktsführen,undesbesteht darüberhinausdieGefahr,dassdiese Teilesichlösenunddenvorschriftsmäßig festenSitzdesProduktslockern.

- UmdieLenksäuleoderdenGangschalthebelgewickelteKabelsindextremgefähr-

lich. Dieses Produktund seine Kabelsind soeinzubauen, dassersichere Betrieb des Fahrzeugsnichtgestörtoderbehindertwird.

•VergewissernSiesich,dass sich die Kabelnichtinder Türoderim Sitzverstellmechanismusverfangenunddadurch einen Kurzschlussauslösenkönnen.
- VergewissernSiesichnachdemEinbau desProdukts,dassalleanderenEinrichtungendesFahrzeugsordnungsgemäß funktionieren.
- BauenSiediesesProduktnichtanOrten ein,woes(i)dieSichtdesFahrersbeeinträchtigen,(ii)dieLeistungderdieFunktionenderFahrzeugbetriebssystemeoder SicherheitssystemeeinschließlichAirbagsundWarnleuchtenschalterbeeinträchtigenoder(iii)denFahrerbeider sicherenBedienungdesFahrzeugseinschränken könnte.
- InstallierenSiediesesProduktsozwischenFahrer-undBeifahrersitz,dassFahreroderBeifahrerbeieinerscharfen Bremsungnichtdagegenstoßen.
- BauenSiediesesProduktniemalsindem BereichdesArmaturenbretts,einerTür odereinerSäuleein,indemsichbei einemAufpralleinAirbagentfaltet.EinzelheitenzumEntfaltungsbereichder FrontairbagsfindenSieimBenutzerhandbuchIhresFahrzeugs.
•DieNichtbeachtungalldieserVorsichtshinweisekanneineschwereVerletzung oderdenTodzurFolgehaben.

ZurVermeidung elektromagnetischen Rauschens

UmStöreinflüssezuvermeidensinddiefolgendenBauteilesoweitwiemöglichvondiesemProdukt,anderenKabelnoderLeitungen zuinstallieren:

• Radioantenne(UKW,MW/LW)undAntennenkabel
  • DAB-AntenneundAntennenkabel(für AVIC-F88DAB,AVIC-F80DABundAVIC-F980DAB)
  • GPS-AntenneundAntennenkabel ZusätzlichsolltenSiejedesAntennenkabelso weitwiemöglichentferntvonanderenAntennenkabelnverlegen.BündelnSieAntennenkabelnichtundverlegenSiesienicht zusammenoderüberKreuz.ElektromagnetischesRauschenerhöhtdieFehlerwahrscheinlichkeitinderAnzeigeder Fahrzeugposition.

VordemEinbau

• WendenSiesichanIhrennächstenFachhändler, wennzumEinbaudesGerätsLöchergebohrtoderandereVeränderungen amFahrzeugvorgenommenwerdenmüssen.
• EheSiedasProduktendgültigeinbauen, schließenSiedieKabelprovisorischer undvergewissernsich,dassdieVerbindungenkorrekthergestelltwerdenunddasSystemordnungsgemäßarbeitet.

FürBenutzervonAVIC-F88DAB undAVIC-F80DAB

InstallierenSiediesesProduktnichtineiner Position,inderdieÖffnungderLCD-Tafel durchandereObjekte,wiebeispielsweisedem Schalthebel,behindertwerden.AchtenSievor derInstallationdesProduktsdarauf,genügendPlatzzulassen,damitdievollständigge-

öffneteLCD-TafeldenSchalthebelnicht behindert. Dieskannansonstenzu Störungen des Schalthebelsodereiner Fehlfunktiondieses Produktsführen.

EinbaudiesesProdukts Hinweise zur Befestigung

•BauenSiediesesProduktnichtaneinem Ortein,woeinehoheTemperaturoder Feuchtigkeitherrschenkann,wiez.B.:
—PlätzeinderNäheinerHeizung, LüftungoderKlimaanlage.
—PlätzemitdirekterSonnenbestrahlung, wiez.B.aufdemArmaturenbrett.
—Plätze, die Regenausgesetztsind, wiez. B. in Türnäheoderaufdem Fahrzeugboden.

- BauenSiediesesProduktaneinemOrt ein, derstabilgenugist, sein Gewichtzu tragen. WählenSieeinePosition, ander dieses Produktsichermontiert werden kann, undbauenSieesfestein. WenndiesesProduktnichtfesteingebautist, kann dieaktuellePositiondesFahrzeugsnicht korrektangezeigt werden.

- InstallierenSiediesesProdukthorizontal aufeinerOberflächeinnerhalbeinerToleranzvon0bis30Grad(innerhalb5Grad nachlinksoderrechts).Eineinkorrektel InstallationdesGerätesmiteinerdieseToleranzenüberschreitendenNeigungder OberflächeerhöhtdieGefahrvonFehlern beiderFahrzeugpositionsanzeigeundkann dieAnzeigeleistungbeeinträchtigen.

- StellenSiebeimEinbausicher,dassausreichendPlatzhinterderRückwandbleibt, undwickelnSieloseKabelso,dassdiese keineÖffnungenblockierenkönnen,damit diebeimBetriebdiesesGerätsentwickelte Wärmerichtigabgeleitetwerdenkann.

Reichlich Platz lassen

• Die Kabeldürfendieuntengezeigten Stellennichtabdecken. Das ist wichtig, damit Verstärkerund Navigationsgerät Wärme abführen können.

DiesenBereichnichtabdecken.

- DerHalbleiter-Laserwirdbeschädigt, wenn erüberhitzt, alsobauen Siedieses Produkt nirgendsein, woesheißwerdenkann, z.B. in der Näheeines Heizungsauslasses.

MitgelieferteTeile

Miteinem(*)markierteTeilesindvorinstalliert.

DiesesProduktHalterung*

Flachrundschraube (5mm×8mm) (6Stück)

Senkschraube (5mm×9mm) (6Stück)

Abdeckring*Entriegelungsschlüssel (2Stück)

VordemEinbaudiesesProdukts

1 Entfernen Sieden Abdeckring.

ZiehenSiedieobereunddieuntereSeitedes Abdeckringsnachaußen, umdenAbdeckring zuentfernen.

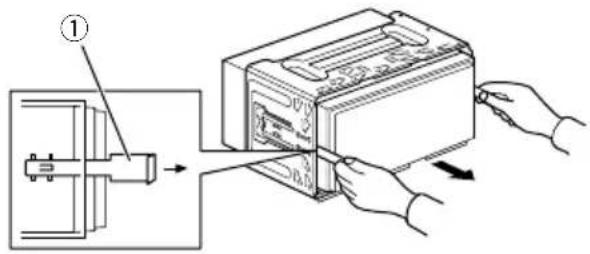

2FührenSiediemitgeliefertenEntriege-lungsschlüsselbiszumEinrastenanbeiden SeitendesGerätsein.

3ZiehenSiedasGerätausderHalterung.

①Entriegelungsschlüssel

EinbaumitderHalterung

1InstallierenSiedieHalterungimArma- turenbrett.

2BefestigenSiedenMontagerahmen mithilfeeinesSchraubendrehers:DieMetallklammernsindineinesicherePosition (90°)zubiegen.

①Armaturenbrett
② Halterung

3BauenSiediesesProduktindieHalterungein.

BefestigenSiedenAbdeckringmitnach untenzeigenderNutanderSeite.

InstallationmitHilfeder Schraubenbohrungenander SeitediesesProdukts

●BefestigenSiediesesProduktanden vorinstalliertenRadio-Montagebügeln.

PositionierenSiediesesProduktso,dassihre SchraubenbohrungenmitdenSchraubenbohrungendesBügelszurDeckungkommen, undziehenSiedieSchraubenandreiStellen anjederSeitean.

VerwendenSieentwederFlachrundschrauben (5mm×8mm) oder Senkschrauben (5mm×9mm)-jenachFormderSchraubbohrungen ander Halterung.

Wenn die Klinke bei der Installation im Weg ist, können Sie sie herabbiegen.

①VorinstallierterRadio-Montagebügel
②ArmaturenbrettoderKonsole
③FlachrundschraubeoderSenkschraube VerwendenSieunbedingtdiemitdiesem ProduktmitgeliefertenSchrauben.

EinbauderGPS-Antenne

VORSICHT

DasGPS-Antennenkabeldarfnichtverkürzt oderverlängertwerden. Veränderungenam Antennenkabelkönnenzueinem Kurzschlussodereiner Funktionsstörung und dauerhaften Beschädigungdieses Produkts führen.

Hinweise zur Befestigung

• Die Antenneistaufeinerebenen Flächezu befestigen, die für Funkwellengutzugänglichseinsollte. Der Empfang der Signale durch die Antenneistnurmöglich, wenn die vom Satellitengesendeten Signale nicht blockiert werden.

• BeiderBefestigungderGPS-Antenneim FahrzeuginnenraumunbedingtdasmitgelieferteMetallblechverwenden,dasichandernfallskeinguterEmpfangerzielenlässt.
• DasMetallblechnichtkleinerschneiden, dahierdurchdieEmpfangsempfindlichkeit derGPS-Antennegeschwächtwird.
• AchtenSiebeimEntfernenderGPS-Antennedarauf, nichtamAntennenkabelzuziehen. Das Kabelkönnteabgetrenntwerden.
  • DieGPS-Antennenichtlackieren, umeine Minderung der Antennenleistung zu vermeiden.

EinbauderAntenneimFahrzeuginnenraum(aufdem ArmaturenbrettoderderHutablage)

WARNUNG

InstallierenSiedieGPS-Antennenichtüber SensorenoderÖffnungenamArmaturenbrettdesFahrzeugs,dadiesdensachgemäßenBetriebdieserSensorenoderÖffnungen unddiedauerhafteBefestigungderbeeinträchtigen könnte.Außerdemkönnteesin diesemFallggf.schwierigsein,dasunterder GPS-AntennebefindlicheBlechkorrektund sicheramArmaturenbrettzubefestigen.

①GPS-Antenne

②Metallblech

Die Schutzfolieander Unterseite abziehen.

③DoppelseitigesKlebeband

④Kabelklemmen

Die Antennenleitung mit Kabelklemmenim Fahrzeuginnenraumverlegen.

BringenSiedasMetallblechmöglichstbündig aufderFlächean,wodieGPS-Antennezum Fenstergerichtetist.BefestigenSiedieGPS-AntennemitdemdoppelseitigenKlebeband aufdemMetallblech.

Hinweise

• BeimEinbaudesMetallblechskeineanderenBauteilebeschädigen.
• EinigeModellesindmitScheibenausgestattet, die Signalevon GPS-Satellitennicht durchlassen. Beisolchen Modellenmuss die GPS-Antenneaußenam Fahrzeuginstalliert werden.

EinbaudesMikrofons

• BauenSiedas Mikrofonsoein, dass die Richtungundder Abstandzum Fahrer idealsind, umdie Stimmedes Fahrers optimalzuempfangen.
- SchaltenSieunbedingtdasProduktaus (ACCOFF),bevorSiedasMikrofonanschließen.
- JenachFahrzeugmodellistdasMikrofon-kabeleventuellzukurz, wennSiediesesan derSonnenblendemontieren. Montieren SiedasMikrofonindiesemFallander Lenksäule.

MitgelieferteTeile

MikrofonDoppelseitigesKlebe- band

MontageanderSonnenblende

1LegenSiedasMikrofonkabelindie Nut.

2BefestigenSiedenMikrofon-Clipan derSonnenblende.

DasKabeljenachBedarfmitgetrennten erhältlichenKabelklemmenimFahrzeuginnenraumsichern.

MontierenSiedasMikrofonanderhochgeklapptenSonnenblende.BeiheruntergeklappterSonnenblendewirddieStimmedes Fahrersnichterkannt.

BefestigungaufderLenksäule

1LösenSiedenMikrofonsockelvomMikrofon-Clip,indemSieaufdieZungedrückenunddenMikrofonsockeldabei herausschieben.

2BefestigenSiedasMikrofonaufder Lenksäule.

BefestigenSiedasMikrofonaufderLenksäule,aberhaltenSieesvomLenkradfern.

①DoppelseitigesKlebeband
②Kabelklemmen

DasKabeljenachBedarfmitgetrennten erhältlichenKabelklemmenimFahrzeuginnenraumsichern.

AnpassendesMikrofonwinkels

DerMikrofonwinkelkanneingestelltwerden.

NachdemEinbaudieses Produkts

1SchließenSiedenMinuspol(−)wieder andieFahrzeugbatteriean.

VergewissernSiesich, dassalle Anschlüsse Ordnungsindund dieses Produktkorrekteingebautist. Hiernach allezuvorausgebauten Fahrzeugteilewiederbefestigen. Anschließend das Minus-Batteriekabel (–) wiederanden Minuspol (–) der Fahrzeugbatterieanschließen.

2DenMotoranlassen.

3DrückenSiedieRESET-Taste.

DrückenSiemiteinemspitzenGegenstand wiederSpitzeeinesStiftsaufdieRESET-Taste andiesemProdukt.

F88DABF30DAB

EinigeEinstellungenundaufgezeichnete Inhaltewerdennichtzurückgesetzt.

4ÄndernSiedieEinstellungenwiegewünscht.

Einzelheitenzu Bedienfunktionensiehe Bedienungsanleitung.

5FahrenSieaufeinerfreienStraße, bis dasGPS-Signalnormalempfangenwird.

Hinweis

NachdemEinbaudiesesProduktsaneinemsicherenOrtdiekorrekteFunktiondesFahrzeugs überprüfen.

01 Voorzorgen

TechnischeHotlineder

PioneerElectronicsDeutschlandGmbH

TEL:[phone]

PIONEERCORPORATION

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi,

Kanagawa212-0031, JAPAN

PIONEEREUROPENV

Haven1087, Keetberglaan1, B-9120Melsele, Belgium/Belgique

TEL:[phone]

PIONEERELECTRONICS(USA)INC.

P.O.Box1540, Long Beach, California 90801-1540, U.S.A.

TEL:[phone]
