Produkttyp	GPS-Navigationssystem mit Touchscreen
Marke	Pioneer
Modell	AVIC-Z6210BT
Abmessungen	178 mm x 100 mm x 150 mm (Standard-Doppel-DIN)
Gewicht	ca. 1,5 kg
Stromversorgung	12 V DC, negative Masse
Hauptfunktionen	GPS-Navigation, Bluetooth-Freisprecheinrichtung, AM/FM/DAB-Radio (je nach Version), USB/HDMI-Wiedergabe, integrierte Rückfahrkamera
Bildschirmtyp	Farb-Touchscreen-LCD
GPS-Antenne	Kabel 3,55 m, Innen- oder Außenmontage

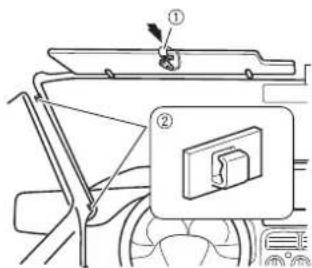

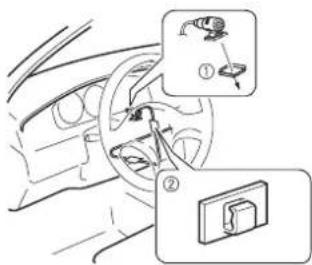

Mikrofon	Externes Mikrofon mit 3 m Kabel, Montage an Sonnenblende oder Lenkrad
Konnektivität	USB-Anschlüsse, AV-Eingang/-Ausgang, Kamera-Eingang, HDMI-Anschluss (je nach Version), Audio-/Video-Ausgang hinten
Audio-Ausgangsleistung	4 x 50 W (max.), Lautsprecher 4-8 Ω
Sicherung	10 A
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen, Lösungsmittel und Scheuermittel vermeiden
Sicherheit	Professionelle Installation empfohlen; nicht während der Fahrt verwenden; Feststellbremssperre
Ersatzteile und Reparierbarkeit	GPS-Antenne, Mikrofon, USB-Kabel, Ausbauwerkzeug, Montageschrauben; Reparatur durch autorisierten Fachmann
Allgemeine Informationen	Installations- und Bedienungsanleitung enthalten; kompatibel mit Apple CarPlay und Android Auto je nach Version
Betriebstemperatur	-10°C bis +60°C (Schätzung)

Häufig gestellte Fragen - AVICZ6210BT PIONEER

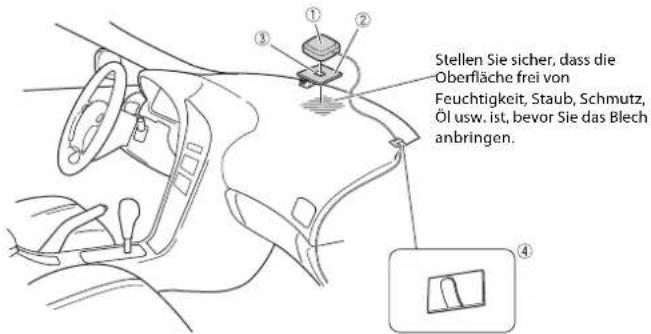

Wie installiere ich die GPS-Antenne?

Die GPS-Antenne muss auf einer ebenen Fläche, vorzugsweise auf dem Armaturenbrett oder der Hutablage, mit Blick nach oben platziert werden. Verwenden Sie die mitgelieferte Metallfolie und das doppelseitige Klebeband. Schneiden Sie das Kabel nicht durch und vermeiden Sie Hindernisse, die die Satellitensignale blockieren.

Warum findet mein GPS keine Satelliten?

Stellen Sie sicher, dass die Antenne richtig installiert ist und keine Hindernisse vorhanden sind. Überprüfen Sie, ob das Kabel beschädigt ist. Fahren Sie nach der Installation einige Minuten auf einer freien Straße, um die Synchronisation zu ermöglichen.

Wie koppele ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth auf dem Telefon und am Gerät. Gehen Sie im Navigationsgerät zu den Bluetooth-Einstellungen und suchen Sie nach Geräten. Wählen Sie Ihr Telefon aus und bestätigen Sie den Pairing-Code.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie die Stromanschlüsse (gelbes und rotes Kabel). Drücken Sie mit einem spitzen Gegenstand auf die RESET-Taste. Wenn das Problem weiterhin besteht, wenden Sie sich an einen professionellen Installateur.

Wie schließe ich eine Rückfahrkamera an?

Verbinden Sie das lila/weiße Kabel mit dem Rückwärtssignal und das braune Kabel (Videoeingang) mit der Kamera. Schließen Sie die Kamerasstromversorgung gemäß den Anweisungen an. Aktivieren Sie die Funktion in den Einstellungen.

Kann ich dieses Produkt selbst installieren?

Pioneer rät von einer Selbstinstallation ab. Lassen Sie die Installation von einem autorisierten Techniker durchführen, um Kurzschlüsse, Stromschläge oder Schäden am Fahrzeug zu vermeiden.

Wie setze ich das Gerät zurück?

Verwenden Sie einen spitzen Gegenstand (Stift), um die RESET-Taste an der Vorderseite zu drücken. Einige gespeicherte Einstellungen bleiben möglicherweise erhalten.

Welche Lautsprecher sind kompatibel?

Verwenden Sie Lautsprecher mit max. 50 W (Eingangsleistung) und einer Impedanz von 4 bis 8 Ω. Schließen Sie keine Lautsprecher mit 1-3 Ω an.

Wie verwende ich die Navigationsfunktion?

Folgen Sie nach der Installation den Anweisungen auf dem Bildschirm, um die Sprache und das Ziel einzustellen. Stellen Sie sicher, dass die GPS-Antenne ein Signal empfängt. Die Sprach- und visuelle Führung unterstützt Sie.

Wo kann ich die vollständige Anleitung herunterladen?

Die Anleitung ist kostenlos auf notice-facile.com im PDF-Format verfügbar. Sie können auch eine Übersetzung per E-Mail anfordern.

BEDIENUNGSANLEITUNG AVICZ6210BT PIONEER

Installationsanleitung

Sortie des mediums (NW)

Z720DAB Z620BT Z7210DAB

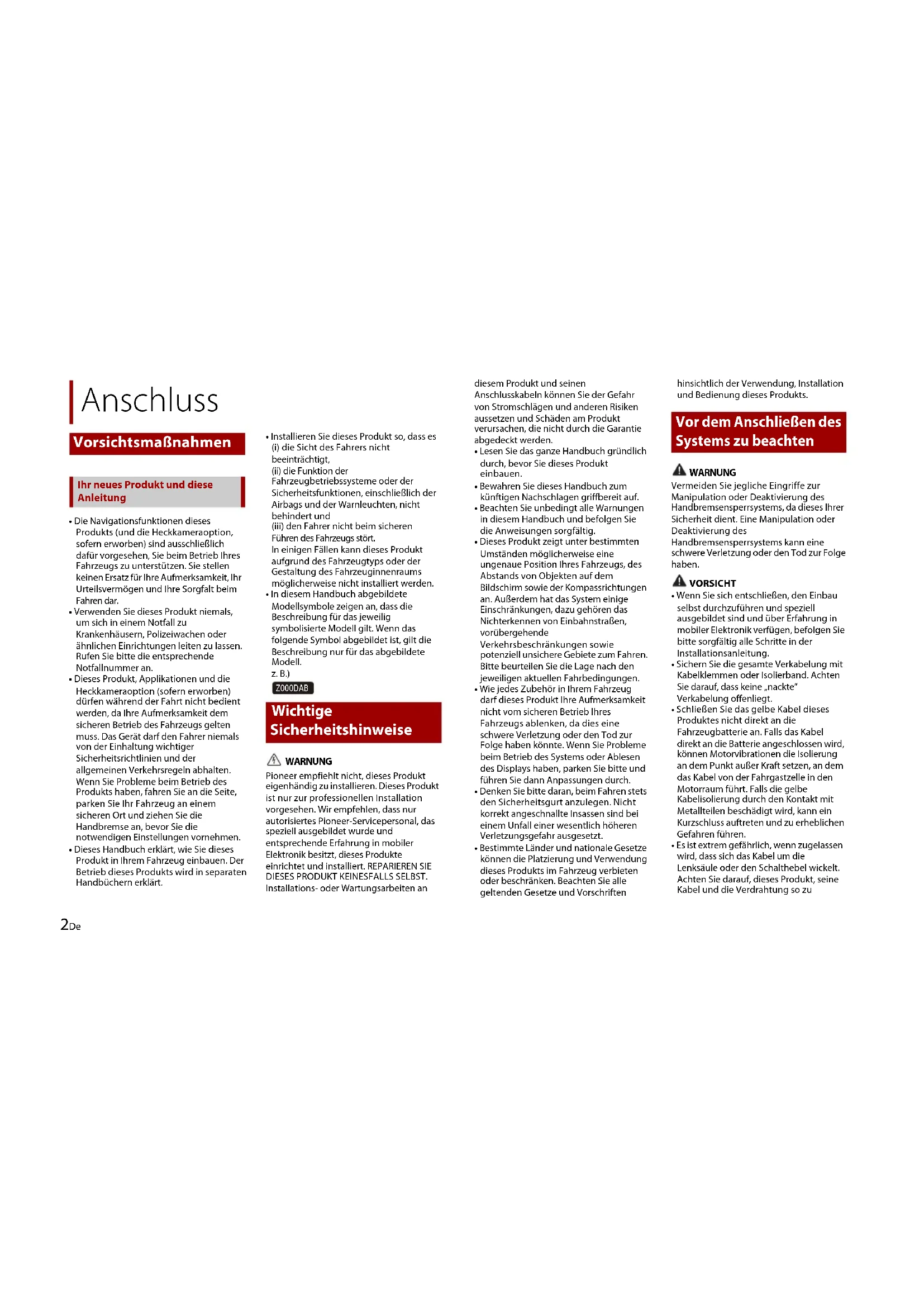

Ihr neues Produkt und diese Anleitung

Die Navigationsfunktionen这点es Products und die Heckkameraption, sofern erworben sind ausschieblich davon vorgesehen. Sie beim Betrieb theirs Fahrzeugs zu unterstufen. Sie stellen kein den Ersatz furlh ihre Aufmerksamkeit, Ihr Urteilsvermögen und ihre Sorgfait beim Fahren dar.
- Verwendten Sie这点es Produkt niemals, um sich in einem Notfall zu Krankenhauern, Polizeiwachen oder ähnlichen Einrichtungen leiten zu halten. Rufen Sieitte die entsprechende Notfallnummer an.
- Dieses Produkt, Applikationen und die Heckkameraption (sofern erworben) durfen während der Fahrt nicht bedient werden, da ihre Aufmerksamkeit dem sicheren Betrieb des Fahrzeugs gelten muss. Das Gerat darf den Fahrer niemals von der Einhaltung wichtiger Sicherheitsrichtlinien und der allgemeinen Verkehrsgregeln abhalten. Wenn Sie Probleme beim Betrieb des Produkts haben, fahren Sie an die Seite, parken Sie Ihr Fahrzeug an einem sicheren Ort und ziehen Sie die Handbremse an, bevor Sie die notwendigen Einstellungen vornehmen.
- Dieses Handbuch erklärwt, wie Sie dieses Produkt in Ihr Fahrzeug einbauen. Der Betrieb these Produkte wird in separates Handbuchern erklärrt.

• Installieren Sie dieges Produkt so, dass es (i) die Sicht des Fahrs nicht beeinträchtigt.

(ii) die Funktion der

Fahrzeugbetriebssysteme oder der Sicherheitsfunktionen, einschließlich der Airbags und der Warnleuchten, nicht behindt und

(iii) den Fahrer nicht beim sicheren Führden des Fahrzeugs stört.

In einigen Fällen kann diese Produkte aufgrund des Fahrzeugtypes oder der Gestaltung des Fahrzeuginnenraums mödlicherweise nicht installiert werden.

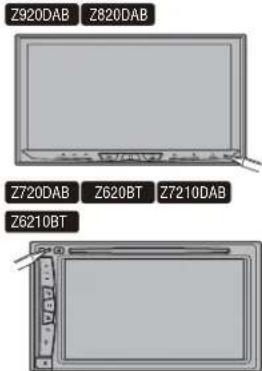

In thisem Handbuch abgebildete Modellsymbole zeigen an, dass die Beschreibung fur das jeweilig symbolisierte Modell gilt. Wenn das folgende Symbol abgebildet ist, gilt die Beschreibung nur fur das abgebildete Modell.

Z.B.)

Z000DA8

Wichtige

Sicherheitshinweise

AWARNUNG

Pioneer empfeiht nicht,这点es Produkt eigendhäng zu Installieren. Dieses Produkt ist nur zur professionellen Installation vorgesehen. Wir empfehlen, dass nur autorisiertes Pioneer-Servicepersonal, das speziell ausgebildet wurde und

entsprechende Erfahrung in mobiler Elektronik besteht,這些 Produkte einrichtet und installiert. REPARIEREN SIE DIESES PRODUKT KEINESFALLS SELBST. Installations- oder Wartungsarbeiten an

diesem Produkt und seinen

Anschlusskabeln konnen Sie der Gefahr von Stromschlagen und anderen Risiken aussetzen und Schaden am Produkt verursachen, die nicht durch die Garantie abgedeckt werden.

• Lesen Sie das ganze Handbuch grund durch, bevor Sie dieses Produkt einbauen.

Bewahren Sie这点es Handbuch zum künftigen Nachschlagen griffbereit auf.
Beachten Sie unbedingt alle Warnungen in thisem Handbuch und befolgen Sie die Anweisungen sorgfaltig.

• Dieses Produkt zeit mit unter bestimmten Umständen möglicherweise eine umgenaue Position Ihres Fahrzeugs, des Abstands von Objekten auf dem Bildschirm sowie der Kompassrichtungen an. Aufderhem hat das System einige Einschränkungen, dazu gehoren das Nichterkennen von Einbahnstraße, vorübergehende

Verkehrsbeschrankungen sowie potenziell unsichere Gebiete zum Fahren.
Bitte beurteilen Sie die Lage nach den jeweiligen aktuellen Fahrbedingungen.

• Wie jeges Zubehör in ihrem Fahrzeug darf diese Produkte ihre Aufmerksamkeit nicht vom sicheren Betrieb ihren Fahrzeugs ablenken, da diese schwere Verletzung oder den Tod zur Folge haben können. Wenn Sie Probleme beim Betrieb des Systems oder Ablesen des Displays haben, parken Sieitte und führen Sie dann Anpassungen durch. Denken Sieitte daran, beim Fahren stets den Sicherheitsgurt anzulegen. Nicht korrekt angeschnaltte Inassen sind bei einem Unfall einer wesentlich hoheren Verletzungsgefahr ausgesetzt.

Bestimmte Länder und nationale Gesetze konnen die Platziung und Verwendung deses Produkte im Fahrzeug verbieten oder beschranken. Beachten Sie alle geltenden Gesetze und Vorschriften

hinsichtlich der Verwendung, Installation und Bedienung these Products.

Vor dem Anschlieben des Systems zu beachten

WARNING

Vermeiden Sie jegliche Eingriffe zur Manipulation oder Deaktivierung des Handbremsenspersystems, da diese ihrer Sicherheit dient. Eine Manipulation oder Deaktivierung des Handbremsenspersystems kann eine schwere Verletzung oder den Tod zur Folge haben.

A VORSICHT

• Wenn Sie sich entschließlich, den Einbau selbst durchzuführen und speziell ausgebildet sind und über Erfahrung in mobiler Elektronik verfügen, befolgen Sieitte sorgfältig alle Schritte in der Installationsanleitung.
• Sicher Sie die gesamte Verkabelung mit Kabelklemmen oder Isolierband. Achten Sie darauf, dass keine „nackte" Verkabelung offenlegt.
• Schließen Sie das gelbe Kabel这些东西 Produkttes nicht direkt an die Fahrzeugbatterie an. Falls das Kabel direkt an die Batterie angeschlossen wird, konnen Motorvibrationen die Isolierung an dem Punkt außer Kraft setzen, an dem das Kabel von der Fahrgastelle in den Motorraum führt. Falls die gelbe Kabelisolierung durch den Kontakt mit Metalleteilen beschädigt wird, kann ein Kurzschluss auftreten und zu erheblichen Gefahren führen.
• Es ist extrem gefährlich, wenn zugelassen wird, dass sich das Kabel um die Lenksäule oder den Schalthebel wickelt. Achten Sie darauf,这点es Produkt, seine Kabel und die Verdrahtung so zu

installieren, dass sie die Fahrt nicht blockieren oder behinden.
- Es muss sichergestellt sein, dass die Kabel nicht die Bedienung von beweglichen Fahrzeugteilen, insbesondere des Lenkrads, des Schalthebels, der Handbremse, der Sitzführungsschienen, der Türen und der Bedienelemente des Fahrzeugs, behindern oder sich in solchen Componenten verfangen.
- Verlegen Sie die Kabel nicht an Stellen, an denen sie hohen Temperaturen ausgesetzt sind. Falls sich die Isolierung erhitzt, können Kabel beschädigt werden, was Kurzschlüsse oder Fehl Funktionen sowie dauerhafte Schäden am Produkt zur Folge haben kann.
- Schneiden Sie das GPS-Antennenkabel nicht ab, um es zu kürzen und verwenden Sie keine Veränderung, um es zu verlangern. Eine Veränderung des Antennenkabels kann zu einem Kurzschluss oder einer Fehlfunktion führen.
- Kabel sollen den grundsätzlich nicht gekürzt werden. Durch Kurzen der Kabel kann es eventuell zu einem Versagen der Sicherheitsschaltung kommt (Sicherungshalter, Sicherungswiderstand oder Filter usw.).
- Niemals durch Anzapfen der Versorgungsleistung des Produkte Strom an andere elektronische Produkte ableiten. Derartige Eingriffe führen zum Überschreiben der Stromkapazität und Überhitzen des Kabels.
- Unsachgemäß Einbau kann zum Erlösen der Garantie des Fahrzeugherstellers führen.
Beachten Sie alle Vorschriften und Sicherheitshinweise des Kfz-Herstellers, insbesondere die Vorschriften zu Alarmanlage, Wegfahrspere und Airbag!

Vor dem Einbau dieser Produktst

• Verwenden Sie这点 Gerät nur mit einer 12-Volt-Batterie und negativer Erdung. Andernfalls kann es zu einem Brand oder einer Fehlfunktion kommt.
• Um Kurzschlüsse im elektrischen System zuverhindern, ist unbedingt vor dem Einbau das Minus-Batteriekabel (-) abzuklemen.

Zur Vermeidung von Schaden

AWARNUNG

• Verwendten Sie Laufsprecher über 50 W (maximale Eingangslieistung) und zwischen 4 Ω und 8 Ω (Impedanzwert). Verwendten Sie für diesen Produkt keine 1-Ω-bis 3-Ω-Laufsprecher.

Die Schwarze Leitung ist Masse.itte erden Sie dieleitung segarat von der Masse von Hochstromprodukten, wie Endverstärkern. Erden Sie nicht mehr als ein Produkt gemeinsam mit der Masse von einem anderen Produkt. Beisiel: Sie müssen einen Verstarker fern von der Masse dieseres Produktes erden. Die Verbindung von Massen kann einen Brand und/oder Schaden an den Produktiven Ursachsen, wenn sich die Massen losehen.

• Achten Sie beim Sicherungswechsel darauf, ausschließlich Sicherungen zu verwenden, deren Anschlusswerte den Angaben am Produkt entsprechen.
• Wenn Sie einen Stecker abziehen, fassen Sie am Stecker selbst an. Ziehen Sie nicht am Kabel, da Sie es sonst möglicherweise aus dem Stecker ziehen.
• Dieses Produkt kann nur in Fahrzeuge eingebaut werden, deren Zündschalter eine ACC-Position (für Zubehor) aufweisen.

ACC-Position

Keine ACC-Position

• Bedecken Sie die getrennte Leitung zur Vermeidung eines Kurzschlusses mit Isolierband. Es ist sehr wichtig, alle nicht verwendeten Lautspeicherleitungen zu isolieren, die andernfalls einen Kurzschluss verursachten können.
• Bringen Sie die Stecker derselben Farbe an dem Anschluss mit der entsprechenden Farbe an, d. h., blauen Stecker und blauen Anschluss, schwarz an schwarz usw.
• Entnehmen Sie Einzelheiten zum Anschluss eines Leistungsvermögens oder anderer Geräte an dieser Produkt deraren Bedienungsanleitung.

• Da ein einzigartiger BPTL-Schaltkreis verwend wird, dar die Seite der Laustsprecherleitung niemals direkt geerdet werden oder die Seite mit einer anderen Seite der Laustsprecherleitung zusammen sein. Achten Sie darauf, die Seite der Laustsprecherleitung mit der Seite der Laustsprecherleitung an thisem Produkt zu verbinden.

• Das am Produkt angebrachte grafische Symbol bedetet Gleichstrom.

Anmerkung zum blau/weiBen Kabel

• Wenn die Zündung eingeschaltet ist (ACC ON), wird ein Steuersignal über die blaue/weiie Leitung ausgegeben. Stellen Sie eine Verbindung zum System-Fernsteuerungstermin eines externen Endvermörs, zum Auto-Antennenrelais-Steuerungstermin oder zum Antennenvermörker-Leistungssteuerungstermin der max. 300mA 12V DC).Das Steuersignal wird über die blaue/weiie Leitung ausgegeben, selbst wenn die Audioquelle abgeschaltet ist.
• Achten Sie darauf, diese Leitung nicht als Stromversorgungsleistung für externe Endversteller zu verwenden. Eine solche Verbindung können übermäßig Stromziehen und zu Fehlfunktionen führen.
• Achten Sie darauf, die Leitung nicht als Stromversorgungsleistung für die AutoAntenne oder den Antennenversteller zu verwenden. Eine solche Verbindung konnte übermäßig Strom ziehen und zu Fehlfunktionen führen.

Wichtig

Wenn sich这点es Produkt im [Power OFF]-Modus befindet, ist das Steuersignal auch deaktiviert. Wenn der [Power OFF]-Modus abgebrochen wird, wird das Steuersignal wieder ausgegeben und die Antenne wird mit der Auto-Antennenfungtion ausgefahrens (wenn die Antenne verwendet wird). Achten Sie daraufuf, das die ausgefahrene Antenne nicht in Kontakt mit Hindemissen kommt.

Rückseite (Hauptbuchsen)

AWARNUNG

Um Unfallrisiken und die Verletzung von geltenden Gesetzen zu vermeiden, damit these Produkt während der Fahrt ausschließlich zu Navigationszwecken verwendet werden. Außen dem freiend sich Heck-Displays nicht an einer Stelle befinden, wo sie den Fahrer visuell ablenken.
In einigen Ländern ist selbst das Betrachten von Bildern auf einen Display in einem Fahrzeug - sogar durch andere Personen als den Fahrer - gesetzeswidig. Wo solche Verordnungen gelten sind sie zu befolgen und die Videoquelle体系建设 auf dem Markt, aber nicht verwendert werden.

① GPS Antenna 3,55 m
② Mikrofon 3 m
3 Fahrzeug-Bus-Konvertierungskabel 13cm^* Informationen zum Fahrzeug-Bus-Adapteren finden Sie in der Bedienungsanleitung (separat erhältlich).
④ Digitalradio-Antenneneingang* ⑤ Dieses Produkt
6 Antennenbuchse

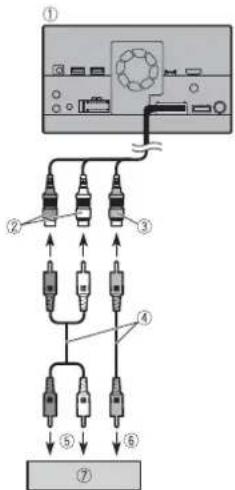

⑦AV-Kabel EIN/AUS
Netteil
Sicherung (10 A)
Kabelgebundener
Fernsteuerungseingang
Ein festverdrahteter
Fernbedienungsadapter kann
angeschlossen werden (separatehältlich).
*AVIC-Z920DAB/AVIC-Z820DAB/AVIC-Z720DAB/AVIC-Z7210DAB

VORSICHT

Für verbesserten Digitalradioempfang mussen Sie eine Digitalradioantenne mit Phantomspeisung (aktiver Typ) verwenden. Pioneer empfehlte die Verwendung von AN-DAB1 oder CA-AN-DAB.001 (separatehaltlich).Der Stromverbrauch der Digitalradioantenne muss 100mA oder weniger betragen.

Stromkabel

AWARNUNG

EIN FALSCHER ANSCHLUSS KANN ZU
ERNSTHAFTEN SCHÄDEN ODER
VERLETZUNGEN EINSCHLIESLLICH
STROMSCHLAG SOWIE
BETRIEBSSTÖRUNGEN DES
ANTIBLOCKIERSYSTEMS, DES
AUTOMATIKGETRIEBES UND DER
GESCHWINDIGKEITSANZEIGE DES
FAHRZUGS FÜRHEN.

A VORSICH

Für die Genaugkeit der Navigation und bessere Leistung wird dringend empfohlen, das Geschwindigkeitsimpulskabel anzuschlieben.

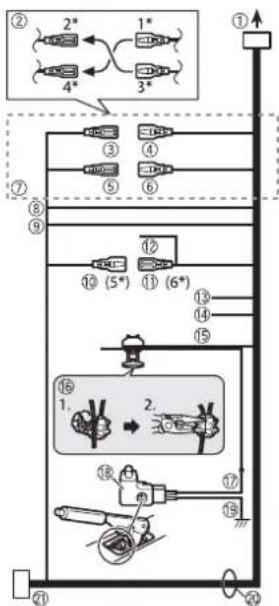

① Zur Stromversorgung

Je nach Fahrzeugart kann die Funktion von 2^ und 4^ abweichen. In thisem Fall mussen Sie 1^ mit 4^ und 3^ mit 2^ verbinden.
Gelb (2*
Sicherung (oder Zubehor)
4 Gelb (1^) An ein Terminal, das unabhängig von der Stellung des Zündschalters mit Strom versorgt wird.
⑤ Rot (4) Zubehor (oder Sicherung)
6 Rot (3*)

Mit dem durch den Zündschalter (12 V DC) gesteuerten Terminal verbinden.

⑦ Verbinden Sie Leitungen derselben Farbe miteingender.
Orange/WeiB
An Beleuchtungsschalterterminimal.
Schwarz (Masse)
An Fahrzeugkorper (Metal). 10 Blau/Weiβ (5")
Die Stiftposition des ISO-Anschlusses variiert je nach Fahrzeugtyp. Verbinden Sie 5^ und 6^ , wenn Kontakt 5 ein Antennensteuerungstyp ist. In anderen Fahrzeugtypen nimals 5^ und 6^ verbinden.
Blau/WeiB (6*)

Mit Auto-Antennenrelais-Steuerungsterminal verbinden(max. 300mA 12 V DC).

Blau/WeiB
Mit Systemsteuerungsterminl des Leistungsverträgers verbinden (max. 300mA 12 V DC).
Violett/WeiB
Dieies wird so angeschlossen, dass
dieises Produkt erkennen kann, ob sich das Fahrzeug vorwerts oder ruckwarts bewegt. Die violette/weiBe Leitung an die Leitung anschlieben, deren
Spannung sich andert, wenn der Schalthebel auf Rückwartsgang gestellt wird.Der Sensor erkennt nur zuverlissig,ob sich Ihr Fahrzeug vorwerts/ruickwarts bewegt, wenn es angeschlosten ist, andernfalls kann die vom Sensor erkannte Position Ihres Fahrzeug von der tatsächlichen Position abweichen.
Bitte achen Sie darauf,these Leitung anzuschlieben, wenn Sie eine Heckkamera nutzen.Anderfalls konnen Sie nicht auf das Bild der Heckkamera umschaten.
1426 Rosa (SIGNALEINGANG FAHRZEGGESCHWINDIGKEIT)

Dieses Produkt wird hier angeschlossen, um die zurückgelegten Kilometer des Fahrzeugs zu erfassen. Schlieben Sie immer den Schaltkreis für die Erfassung der Fahrzeuggeschwindigkeit an. Wird dieser nicht angeschlossen, erhöht sich die Anzahl der Fehler auf der Fahrzeugpositionsanzeige.

05 Hellgrun

Zur Erkennung des EIN/AUS-Status der Handbremse. Diese Leitung muss mit der Stromversorgungssite des Handbremsenschalters verbunden werden.

Wenn these Verbindung falsch oder nicht erfolgt, sind einige Funktionen theseis Products nicht verwendbar.

Verbindungsmethode

Klemmen Sie die Leitung (1) fest und klemmen Sie sind dann mit einer Spitzange (2) sorgfältig fest.

Stromversorgungssiete

Handbremsenschalter

Masseseite

Lautsprecherleitungen WeiB:Front links ^+ oder Hochton links ^+ WeiB/Schwarz:Front links -oder Hochton links

Grau: Front rechts + oder Hochton rechts +

Grau/Schwarz: Front rechts - oder Hochton rechts -

Grun: Heck links + oder Mittelton links + Grun/Schwarz: Heck links - oder

Mittelton links -

Violett: Heck rechts + oder Mittelton rechts +

Violett/Schwarz: Heck rechts - oder Mittelton rechts

ISO-Anschluss In einigen Fahrzeugen kann der ISOAnschluss in zwei Teile aufgeleit sein. Inthisem Fall muss Sie bereits Anschlusses verbinden.

HINWEISE

Die Position der Geschwindigkeits-Erkennungsschaltung und die Position des Handbremschafters ist vom Fahrzeugmodel abhängig. Einzelheiten erfahren Sie bei ihrem autorisierten Pioneer-Handlager oder einem Einbauspezialisten.

• Wenn ein Subwoofer an thisem Produkt anstatt an einem Hecklautsprecher angeschlossen ist, andern Sie die Heckausgangseinstellung in der Ersteinstellung. Der Subwoofer-Ausgange diese Produktes ist monaural.

• Bei Verwendung eines Subwoofoers von 2 Ω müssen Sie den Subwoofer mit den violetten und violetten/schwarzen Leitungen these Gerätes verbinden.

Schlieben Sie nichts an die grunen und grünen/schwarzen Leitungen an.

Leistungsveränder (separatehaldlich)

Wichtig

Die Laufsprecherleitungen werden nicht verwendet, wenn diese Verbindung genutzt wird.

① Subwoofer-Ausgang (SUBWOOFER OUTPUT) 23 cm (STD)
Tiefton-Ausgang (NW)
2 RCA-Kabel (separat erhaltlich)
3Leistungsveränder
4Frontausgang (FRONT OUTPUT) 15 cm (STD)
Hochton-Ausgang (NW)
Heckausgang (REAR OUTPUT) 15 cm (STD)

Mittelton-Ausgang (NW)

Gelb/schwarz (MUTE)

Falls Sie ein Gerät mit Stummschaltungsfunktion nutzen, verbinden Sie diese Leitung mit der Audiostummschaltungsleitung an thisem Gerät. Falls nicht, halten Sie die Audiostummschaltungsleitung von jeglichen Verbindungen frei.

Dieses Produkt
Systemfernsteuerung

Mit blauem/weiBem Kabel verbinden (max. 300 mA 12 V DC).

Hecklautsprecher (STD)
Mittelton-Lautsprecher (NW)
Frontlautsprecher (STD)
Hochtonlautsprecher (NW)
Subwoofer (STD)
Tiefton-Lautsprecher (NW)

HINWEISE

• Wahlen Sie den geeigneten Lautsprechermodus, das heißt, Standardmodus (STD) oder Netzwerkmodus (NW). Einzelheiten finden Sie in der Bedienungsanleitung.
• Die Audiouquille wird auf stumm oder gedampf gestellt, die folgenden Töne jedoch nicht. Einzelheiten finden Sie in der Bedienungsanleitung.
  Sprachführung der Navigation
• Ankommender Klingelton und ankommende Stämme des Mobilitetefons, das über die drahtlose Bluetooth-Technologie an diese Produktions angehloschen ist.

iPod/iPhone und Smartphone

HINWEISE

• Einzelheiten zum Anschluss an ein externes Gerat über ein separat erhaltliches Kabel finden Sie in der Bedienungsanleitung des Kabels.
• Einzelheiten zum Anschluss, der Bedienung und Kompatibilität des iPhone finden Sie in der Bedienungsanleitung.
• Einzelheiten zum Anschluss und der Bedierung des Smartphones finden Sie in der Bedienungsanleitung.

Anbringen von Etiketten zur Kennzeichnung von USB-Kabeln

Bringen Sie vor dem Einbau这点es
Produk in ein Fahrzeug Ettiekten zur
Kennzeichnung von USB-Kabeln an.
1 Die USB-Kabel an die USB-Anschlüsse 1 und 2 auf der Rückseite, these Products anschlieben.
2 Bringen Sie die

Kennzeichnungsetiketten an den USB-Kabeln wie nachfolgend abgebildet dem Anschluss entsprechend an. Befestigten Sie das Etigkeit,Port 1 Apple

CarPlay" an dem USB-Kabel, das an USB-

Anschluss I angeschlossen ist.

Befestigen Sie das Etikett Port 2" oder

"Port 2 Android Auto" and dem USB

Kabel das an USB-Anschluss 2

angeschlssen ist.

iPod/iPhone

Anschluss über den USB-Anschluss

① USB-Anschluss 1
USB-Kabel 1.5 m
③ USB-Schnittstellenkabel für iPod/iPhone

(CD-IU52) (separat erhältlich)
iPhone

Smartphone (Android™-Gerät)

Anschluss über den USB-Anschluss

① USB-Anschluss 2
② USB-Kabel 1,5 m
③ USB-Micro-USB-Kabel (Typ USB A MicroUSB B) (mit CD-MU200 gelsefert)
④ Smartphone

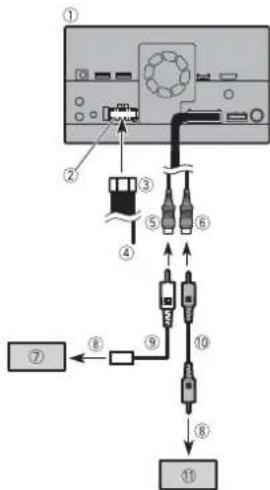

Kamera

Wenn Sie die Heckkamera nutzen,
wechsel das Video automatisch durch
Einstellen des Schalthebels auf den
Rückwartgang (R) zum Heckkamerabild.
Der Kamerasteuerung Modus ermöglich
Ihnen auch die Prüfung dessen, was sich
während der Fahrt hinter ihren befindet.

WARNING

EINGANG NUR FÜR DIE RÜCKWARTSFAHR-oder SPIEGELBILDFUNKTION DER
HECKKAMERA VERWENDEN. ANDERE
VERWENDUNGSDZWECKE KONNEN ZU
VERLETZUNGEN ODER SCHÄDEN FÜRHREN.

VORSICH

• Das Bild kann speiegelverkehr angezeigt werden.
  Mit der Heckkamera konnen Sie Anhänger im Auge gehalten oder

rückwarts in einen engen Parkplatz einparken.Darf nicht zu Unterhaltungszwecken verwendert werden. In Ruckansicht dargestelte Objekte konnen weiter wed eig der nahr erscheinen, als sie tatsächlich sind. Der Bildbereich von beim Ruckwartsfahren oder Prufen der Rückseite des Fahrzeuges angezeigten Vollbildern kann leicht variieren.

Dieses Produkt
②Netzteil
③ Stromkabel
(4) Violett/WeiB (REVERSE-GEAR SIGNAL INPUT)
⑤ Braun (REAR VIEWCAMERA IN) 23 cm
Gelb (VIDEO INPUT) 23 cm
Heckkamera (ND-BC8) (separatehaltlich)
8 An Videoausgang

9 Cinch-Kabel (im Lieferumfang des ND-BC8 enthalten)
RCA-Kabel (separat erhaltlich)
Vorderansicht-Kamera (separatehältlich)

HINWEISE

• Verbinden Sie nur die Heckkamera mit dem braunen Kabel. Schlieben Sie kein anderes Gerät an.
• Einige geeignete Einstellungen sind zur nutzung von Heckkamerae erforderlich. Einzelheiten finden in der Bedienungsanleitung.

Externe

Videokomponente

Verwendendes AV-Eingangs

① Dieses Produkt
Rot,wei(AUDIO INPUT)23cm
③ Gelb (VIDEO INPUT) 23 cm
④ RCA-Kabel (separat erhaltlich)
⑤ An Audioeingang
An Videoeingang
⑦ External Videokomponente (separatehaktlly)

FINWEIST

Die geeignete Einstellung ist zur Nutzung der externen Videokomponente erforderlich. Einzelheiten finden Sie in der Bedienungsanleitung.

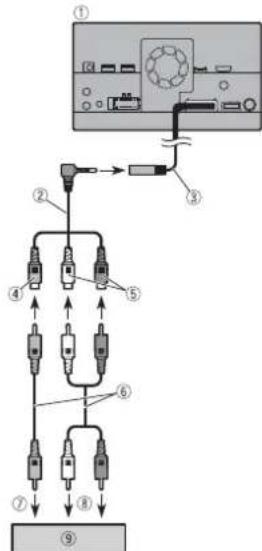

Verwenden eines AUX-Eingangs

① Dieses Produkt
② Miniklinkenstecker-AV-Kabel (separatehãftigkeit)
3 AUX-Eingang (AUX IN) 15 cm
④ Gelb
⑤ Rot, Weiβ
6 RCA-Kabel (separatehaltlich)
An Videoausgang
An Audioausgabe
9 Exterme Videokomponente (separatehältlich)

HINWEIS

Die geeignete Einstellung ist zur Nutzung der externen Videokomponente

erforderlich. Einzelheiten finden Sie in der Bedienungsanleitung.

VORSICHT

Achten Sie darauf, ein Mini-Buchsen-AV-Kabel (separatechtahlt) für die Verdrachtung zu verwenden. Wenn Sie ein andere Kabel verwenden, kann die Verdrachtungsposition abweichen und zu Bild- und Tonsörungen führen.

L: Audio links (weif)
R: Audio rechts (rot)
V: Video (gelb)
G: Erdung

Verwenden eines HDMI-Eingangs

Z920DAB

① Dieses Produkt
HDMI Anschluss
③ High-Speed-HDMTM-Kabel (separatehältlich)

HDMI-Gerat (separat erhaltlich)

HINWEIS

Wenn Sie das High-Speed-HDMI™-Kabel anschließen, verwenden Sie einen Kabelbinder, um es sichere zu befestigen (Seite 8).

Befestigen des High-Speed-HDMI

Z920DA8

Achten Sie darauf, das High-Speed-HDMI™. Kabel mit einem Kabelbinder zu befestigen, wenn Sie das externe Gerät am High-Speed-HDMI™-Kabel anschließen.

1 Stecken Die Sitas High-Speed-HDMI Kabel am HMI-Anschluss ein.
2 Legen Sie den Kabelbinder um den Haken über dem HDMI-Anschluss und das High-Speed-HDMI-Kabel undziehen sie es zur Befestigung des High-Speed-HDMI-Kabels fest.

① Haken
Kabelbinder
③ High-Speed-HDMI™-Kabel

A VORSICHT

Ziehen Sie den Kabel nicht mehr als erforderlich fest.

Heck-Display

① Dieses Produkt
Hinterer Audioausgang (R. AUDIO OUT)
③ Gelb (REAR MONITOR OUTPUT) 30 cm
4 Ministiftsteckerkabel (separ erhaltlich)
⑤ RCA-Kabel (separat erhaltlich)
⑥ An Audioeingang
⑦ An Videoeingang
⑧ Heck-Display mit RCA-Eingangsbuchsen (separatehälftlich)

AWARNUNG

Bauen Sie das Heck-Display NIEMALS an einer Stelle ein, die es dem Fahrer erhögtlich, die Videoquelle während der Fahrt zu sehen.

Der Heck-Videoausgang把这些 Products ist für den Anschluss eines Displays

vorgesehen, auf dem Passagiere auf den hinteren Sitzen ein Video ansehen können.

Installation

Vorder Installation zu beachtenden

A VORSICHT

• Dieses Produkt niemals so einbauen, dass:
  Der Fahrer oder Beifahrer bei einem platzlichen Bremsmanov verletzt werden können.
  Der Fahrer beim Führ den Fahrzeugs behindiert wird, wie beispelsweise auf dem Boden vor dem Fahrsersitz oder nahe dem Lenkrad oder Schalthebel.
• Stellen Sie sich, dass sich nicht hinter dem Armaturen Brett oder der
  Verkleidung befindet, wenn sie dfort Locher bohren. Achten Sie darauf, dass sie keine Kraftstoffleitungen, Bremsleitungen, elektrischen Komponenten, Kommunikationsdritte oder Stromkabel beschädigten.
• Achten Sie bei der Verwendung von Schrauben darauf, dass sie nicht in Kontakt zu elektrischen Leitungen kommt. Vibrationen können Kabel oder Isolierungen beschädigten und zu einem Kurzschluss oder anderen Schäden am Fahrzeug führen.
• Stellen Sie zur Gewährleistung einer geeigneten Installation sich, die mitgelieferten Teile in der angegebenen Weise zu halten. Falls irgendweiche Teile nicht mit dieser Produkt gefelwert werden, nutzen Sie kompatibile Teile auf die angegebene Weise, nach dem Sie die Kompatabilität der Teile über ihren Handler geprüft haben. Falls andere als die gefelften oder kompatiblen Teile verwendet werden, können sie interne

Teile dieses Produkttes beschädigen oder sich lockern und das Produkt kann sich lösen.

• Es ist extrem gefährlich, wenn zugelassen wird, dass sich das Kabel um die Lenksäule oder den Schaltebel wickelt. Achten Sie daraufauf,这点es Produkt, seine Kabel und die Verdrachtung so zu installmenten, dass sie die Fahrt nicht blockieren oder behidern.
• Stellen Sie sichere, dass Leitungen nicht in einer Tür oder dem Verstellmechanismus einer Tür eingeklemmt werden können, was zu einem Kurzschluss führt.
• Überprüfen Sie nach dem Einbau dieser Produkte, ob die anderen Geräte in Ihr Fahrzeug einwandfrei funktionieren.
  Bauen Sie这点es Produkt so ein, dass es (i) die Sicht des Fahrens nicht beeinträchtigt.

(ii) die Funktion der

Fahrzeugbetriebssysteme oder

Sicherheitsfunktionen, einschließlich der Airbags und der Warnleuchten, nicht befindert und

(iii) den Fahrer nicht beim sicheren Führden des Fahrzeugs stört.

Bauen Sie这点es Produkt so zwischen dem Fahrer- und Beifahresitz ein, dass es bei einem abrupten Stopp des Fahrzeugs nicht vom Fahrer oder Beifahrer getroffen werden kann.
Bauen Sie这点es Produktions in dem Bereich des Armaturenretts, einer Tüder einer Saule ein, in dem sich bei einem Aufprall ein Airbag entfaltet. Einzelheiten zum Entfalltungsbereich der Frontairbags finden Sie im
Benutzerhandbuch Ihres Fahrzeug.
- Ein Nichtbechanter dieser

Vorsichtsmaßnahmen, kann schwere

Verletzungen oder den Tod zur Folge haben.

Vermeiden von elektromagnetischen Störungen

Setzen Sie die folgenden Teile möglichst welt von dieser Produkt, anderen Kabeln oder Leitungen, um Störungen zu vermeiden:

FM, MW/LW-Antenne und ihre Lef
- DAB-Anteine und ihre Leitung (AVIC-Z920DAB/AVIC-Z820DAB/AVIC-Z720DAB/AVIC-Z7210DAB)
GPS-Antenne und ihre Leitung
Außerdem sind alle Antennenleitung möglichst welt von anderen

Antennenleitungen zu verlegen oder zu leiten. Binden, legen oder verlegen Sie sie nicht zusammen und überkreuzen Sie sie nicht. Elektromagnetisches Rauschen erhöht das Potenzial für Fehler auf der Fahrzeugpositionsanzeige.

Vor dem Einbau

Wenden Sie sich an einen Fachhändler in der Näre, wenn zum Einbau des Gerats Lächer gebohr oder andere Veränderungen am Fahrzeug vorgenommen werden müssen.
Ehe Sie das Produkt endgültig einbauen, schlieben Sie die Kabel provisorsch an und vergewissem sich, dass die Verbindungen korrekt hergestellt wurden und das System ordnungsgemäß arbeitet.

Für AVIC-Z920DAB- und AVIC-Z820DAB-Benutzer

Bauen Sie这点es Produkt nicht an einer Position ein, wo das Öffnen des LCD-Displays durch Hindernisse befindert wird, beispieleweise dem Schaltebeel. Achten Sie vor dem Einbau这点es Produkte darauf, genugend Platz zu lassen, damit das LCD-Display den Schaltebeil nicht befindert, wenn es vollständig geöffnet ist. Anderfalls kann es Störungen des Schaltebeils oder eine Fehlfunktion des Mechanismus这点es Produkts verursachen.

Hinweise zur Installation

Bauen Sie这点es Produkt nicht an einem Ort ein, wo eine hohe Temperatur oder Luftfeuchtigkeit herschen kann, wie z. B.:
-Platze in der Nähne einer Heinzung, Luftung der Klimaanlage.
- Plätte mit direkt Sonneneinschlung, wie z. B. auf dem Armaturbrett.
-Plätze, die Regen ausgesetzt sind, wie z. B. in Turnahö oder auf dem Fahrzeugboden.
Bauen Sie这点ds Produkt in einem Bereich ein, der sein Gewicht trabgen kann. Wahlen sie eine Position, wo这点es Produkt fest eingebaut werden kann und bauen Sie es Sicher ein. Wenn这点es Produkt nicht sichere eingebaut wird, kann der Standort des Fahrzeugs nicht korrekt angezeigt werden.
Installieren Sie这点es Produkt horizontal auf einer Oberfläche innerhalb einer Toleranz von 0 bis 30 Grad (innerhalb S Grad nach links oder rechts). Die unsachgemäß Installation des Gerätes mit einer Neigung der Oberfläche jenseits dieser Toleranzen erhöht die

Gefahr von Fehlern bei der Fahrzeugpositionsanzeige; zugemann die die Anzeigelleitung beeintrachtigen.

• Damit die bei Betrieb dess Geräts entwickelte Wärme richtig abgeleitet werden kann, sorgen Sie beim Einbau davon, dass ausreichend Platz hinter der Rückwand bleibt, und wickeln Sie lockere Kabel so, dass diese keine Öffnungen blockieren können.

Die Kabel dürfen nicht den in der Abbildung unter dargestellen Bereich bedecken. Das ist notwendig, damit der Endversteller- und Navigationsmechanismus Wärme abführten können.

Bedecken Si nicht diesen Bereich. Der Halbleiterlaser wird beschädigt, wenn er überhitzt; bauen Si把这些 Produkt deshalb nicht an einer warmen

Stelle ein, beispisseweise in der Nane des Heizungsausgangs.

Vor dem Einbau desses Produktts

1 Entfernen Sie den Abdeckring. Ziehen Sie die obere und die untere Seite des Abdeckrings nach außen, um den Abdeckring zu entfern.

① Abdeckring

2 Führn Sie die mitgelieferten Entriegelungschlüssel bis zum Einrasten an beiden Seiten des Geräts ein.
3 Ziehen Sie das Gerä aus der Halterung.

① Entriebelungsschlüssel

Einbau mit der Halterung

1 Installieren Sie die Haiterung Im Armaturen Brett.
2 Befestigen Sie den Montagerahmen mithilfe eines Schraubendrehers: Die Metallklammern sind in eine sichere Position (90^) zu liegen.

① Armaturenbrett
② Halterung

3 Bauen Sie dieses Produkt in die Halterung ein.
① Armaturenbrett

4 Bringen Sie den Abdeckring an.
① Abdeckring
② Nut
Befestigen Sie den Abdeckring mit nach unten zeigender Nut.

Installation mit Hilfe der Schraubenbohrungen an der Seite diesen Produkts

1 Befestigen Sie这点es Produkt in der vorinstallierten RadioMontagehalterung. Positionieren Sie这点es Produkt so, da seine Schraubenbohrungen mit den Schraubenbohrungen der Halterung zur Deckung kommt, undziehen Si die Schrauben an drei Stellen an jeder Seite an. Verwenden Sie entweder Flachrundkopfschrauben oder Senkschrauben, je nach Form der Schraubbohrungen an der Halterung

Vorinstallierte RadioMontagehalterung

② Falls die Sperrklinke bei der Installation stört, können Sie sich nach unten biegen.
Armaturenbrett oder Konsole
4 Flachrundkopfschaube oder Senkschaube Verwenden Sie unbedingt die mit thisem Produkt mitgelieferten Schrauben.

Installieren der GPS-Antenne

VORSICH

Schneiden Sie die Leitung der GPS Antenne nicht ab, um es zu kürzen und verwenden Sie keine Veränderung, um es zu verlangen. Eine Veränderung des Antennenkabels kann zu einem Kurzschluss oder einer Fehlfunktion führen und dauerhafte Schäden an thisem Produkt zur Folge haben.

Hinweise zur Installation

Die Antenne muss auf einer ebenen Oberfläche installiert werden, wo Funkwellen möglichst weniger gestört werden. Die Antenne kann keine Funkwellen empfangen, wenn der Satellitenempfang blockiert ist.

① Armaturenbrett
Hutablage

• Achten Sie bei der Installation der GPS-Antenne im Fahrzeuginnenraum darauf, das mit ihrem System gelieferte Blech zu verwenden. Wenn es nicht verwendet wird, ist die Empfangsempfindlichkeit schlecht.
• Schneiden Sie das Zubehör-Blech nicht zu. Das wurde die Empfindlichkeit der GPS-Antenne reduzieren.
• Achten Sie daraufuf, nicht an der Antennenleitung zuziehen, wenn Sie die GPS-Anteine entfern. Die Leitung konne sich losehen.
  Streichen Sie die GPS Antenne nicht, da dies ihre Leistung beeinträchtigen konne.

Bei der Installation der Antenne Im Fahrzeuglinnenraum (auf dem Armaturenbrett oder der Hutablage)

AWARNUNG

Installieren Sie die GPS Antenne nicht über Sensoren oder Lufungsoffnungen auf dem Armaturenbrett des Fahrzeugs, da dies die ordnungsgemäß Funktion solcher Sensoren oder Lufungen stären und die einwandfrei und sichere Haftungsfähigkeit des Blechs unter der GPS Antenne am Armaturenbrett beeinträchtigkeiten können.

① GPS-Antenne
2 Blech
Ziehen Sie den Schutzfolie an der Rückseite ab.
Doppelseitiges Klebeband
④ Kabelklemmen

Sichern Sie das Kabel je nach Bedarf mit Kabelklemmen im Fahrzeuginnenraum.

HINWEISE

• Bringen Sie das Blech möglichst gerade dört an der Oberfläche an, wo die GPS-Antenne in Richtung Fenster zeigt.
• Bringen Sie die GPS-Antenne mit doppelseitigem Klebeband auf dem Blech an.
• Das Blech enthalt einen starken Klebstoff, der einen Fleck auf der Oberfläche hinterlassen kann, wenn es entfern wird.
• Schneiden Sie das Blech nicht in keine Stücke, wenn Sie es befestigen.
• Einige Modelle nutzen ein Fensterglas, die GPS-Satellitensignale nicht durchdringen können. Installieren Sie die GPS-Antenne bei solchen Modellen außer am Fahrzeug.

Einbau des Mikrofons

Bauen Sie das Mikrofon so ein, dass die Richtung und der Abstand zum Fahrer ideal sind, um die Stimme des Fahrers optimal zu empfangen.
- Schalten Sie unbedingt das Produkt aus (ACC OFF), bevor Sie das Mikrofon anschließen.
- Je nach Fahrzeugmodell ist das Mikrofonkabel eventuell zu kurz, wenn Sie dieses an der Sonnenblende montieren. Montieren Sie das Mikrofon diesem Fall am Lenkad.

Montage and Sonnenblende

1 Legen Sie das Mikrofonkabel in die Nut.

①Mikrofonkabel
② Nut

2 Befestigen Sie den Mikrofon-Clip an der Sonnenblende.

① Mikrofon-Clip
② Kabelklemmen

Sichern Sie das Kabel je nach Bedarf mit getrennt erhaltlichen Kabelklemmen im

Installieren Sie das Mikrofon an der Sonnenblende, wenn sie nach oben geklappt ist. Es kann die Stimme des Fahrs nicht erkennen, wenn die

Sonnenblende nach unter geklappt ist.

Befestigung an der Lenksäule

1 Losen Sie den Mikrofonsockel vom Mikrofon-Clip, Indem Sie auf die Zunge drücken und den Mikrofonsockel damit herausschie

① Zunge
Mikrofonsockel

2 Befestigen Sie das Mikrofon an der Lenksäule.

Doppelseitiges Klebeband

② Kabelklemmen

Sichern Sie das Kabel je nach Bedarf

mit getrennt erhaltlichen

Kabelklemmen im

Fahrzeuginnenraum.

HINWEIS

Installieren Sie das Mikrofon an der

Lenksäule in ausreichendem Abstand zum Lenkad.

Anpassendes Mikrofonwinkels

Der Mikrofonwinkel kann angepasst werden.

Nach dem Einbau

Nach dem Einbau\ dieses Produkts

1 Schlieben Sie den negativen (-) -Pol der Fahrzeugbatterie wieder an. Überprüfen Sie zuerst, ob alle Anschlüsse korrekt sind und ob体系建设 Produkt korrekt eingebaut ist. Bauen Sie alle Fahrzeugkomponenten, die sie gerade ausgebaut hatten, wieder ein. Schlieben Sie dann das negative (-) Kabel an den negativen (-) -Pol der Batterie an.
2 Starten Sie den Motor.
3 Drucken Sie die RESET-Taste.
Drucken Sie mit einem spitzen Gegenstand, beispelsweise einem Kugelschreiber, auf die RESET-Taste auf dieser Produkt.

• Einige Einstellungen und aufgezeichnete Inhalte werden nicht zurückgesetzt.
  4 Aändern sie die Einstellungen wie gewählt.
• Einzelheiten zur Bedienung finden Sie in der Bedienungsanleitung.
  5 Fahren Sie auf einer Straße ohne Hindernisse, bis das GPS das Signal normal empfängt.

HINWEIS

Achten Sie nach dem Einbau dieser Produkte darauf, an einem sicheren Ort zu prufen, ob das Fahrzeug normal Funktioniert.

Aansluiten

Lichtpaars/zwart: Rechts darüber - of middentonen rechts

ISO-stekker

GEBRUK DE INGANG UITSLUITEND VOOR ACHTERUIT OF SPIEGELBEELD VAN DE ACHTERUIT KUKCAMERA. ANDER GEBRUK KAN RESULTEREN IN LETSEL OF SCHADE.

A LETOP

Technische Hotline der

Pioneer Electronics Deutschland GmbH

TEL: [phone]

PIONEER CORPORATION
