AVICZ6210BT - Sistema di navigazione GPS PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema di navigazione GPS con schermo tattile
Marca	Pioneer
Modello	AVIC-Z6210BT
Dimensioni	178 mm x 100 mm x 150 mm (standard doppio DIN)
Peso	Circa 1,5 kg
Alimentazione	12 V CC, messa a terra polo negativo
Funzioni principali	Navigazione GPS, Bluetooth vivavoce, radio AM/FM/DAB (a seconda della versione), lettura USB/HDMI, telecamera posteriore integrata
Tipo di schermo	Schermo tattile LCD a colori
Antenna GPS	Cavo di 3,55 m, installazione interna o esterna
Microfono	Microfono esterno con cavo di 3 m, installazione su parasole o volante
Connettività	Porte USB, ingresso/uscita AV, ingresso telecamera, porta HDMI (a seconda della versione), uscita audio/video posteriore
Potenza di uscita audio	4 x 50 W (max), altoparlanti 4-8 Ω
Fusibile	10 A
Manutenzione e pulizia	Pulire con un panno morbido e asciutto, evitare solventi e prodotti abrasivi
Sicurezza	Installazione professionale raccomandata; non utilizzare durante la guida; bloccaggio freno di stazionamento
Ricambi e riparabilità	Antenna GPS, microfono, cavi USB, chiavi di estrazione, viti di montaggio; riparazione da parte di un professionista autorizzato
Informazioni generali	Manuale di installazione e utilizzo incluso; compatibile con Apple CarPlay e Android Auto a seconda della versione
Temperatura di funzionamento	da -10°C a +60°C (stima)

Domande frequenti - AVICZ6210BT PIONEER

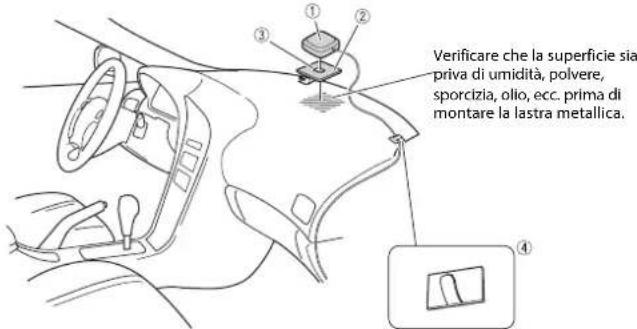

Come installare l'antenna GPS?

L'antenna GPS deve essere posizionata su una superficie piana, preferibilmente sul cruscotto o sul piano posteriore, rivolta verso il cielo. Utilizzare la pellicola metallica fornita e il nastro adesivo biadesivo. Non tagliare il cavo ed evitare ostacoli che bloccano i segnali satellitari.

Perché il mio GPS non capta i satelliti?

Assicurarsi che l'antenna sia installata correttamente, senza ostruzioni. Verificare che il cavo non sia danneggiato. Dopo l'installazione, guidare su una strada libera per alcuni minuti per consentire la sincronizzazione.

Come accoppiare il mio telefono in Bluetooth?

Attivare il Bluetooth sul telefono e sul dispositivo. Sul navigatore, andare nelle impostazioni Bluetooth e cercare i dispositivi. Selezionare il telefono e confermare il codice di accoppiamento.

Cosa fare se lo schermo rimane nero?

Verificare i collegamenti di alimentazione (fili giallo e rosso). Premere il pulsante RESET con un oggetto appuntito. Se il problema persiste, consultare un installatore professionista.

Come collegare una telecamera posteriore?

Collegare il filo viola/bianco al segnale di retromarcia e il cavo marrone (ingresso video) alla telecamera. Collegare l'alimentazione della telecamera secondo le istruzioni. Attivare la funzione nelle impostazioni.

Posso installare questo prodotto da solo?

Pioneer sconsiglia l'installazione fai-da-te. Rivolgersi a un tecnico autorizzato per evitare rischi di cortocircuito, scossa elettrica o danni al veicolo.

Come resettare il dispositivo?

Utilizzare un oggetto appuntito (penna) per premere il pulsante RESET situato sul pannello anteriore. Alcune impostazioni salvate possono essere conservate.

Quali altoparlanti sono compatibili?

Utilizzare altoparlanti da 50 W max (potenza di ingresso) con un'impedenza di 4 a 8 Ω. Non collegare altoparlanti da 1-3 Ω.

Come utilizzare la funzione di navigazione?

Dopo l'installazione, seguire le istruzioni a schermo per configurare la lingua e la destinazione. Assicurarsi che l'antenna GPS riceva un segnale. La guida vocale e visiva assiste.

Dove scaricare il manuale completo?

Il manuale è disponibile gratuitamente su notice-facile.com in formato PDF. È anche possibile richiedere una traduzione via email.

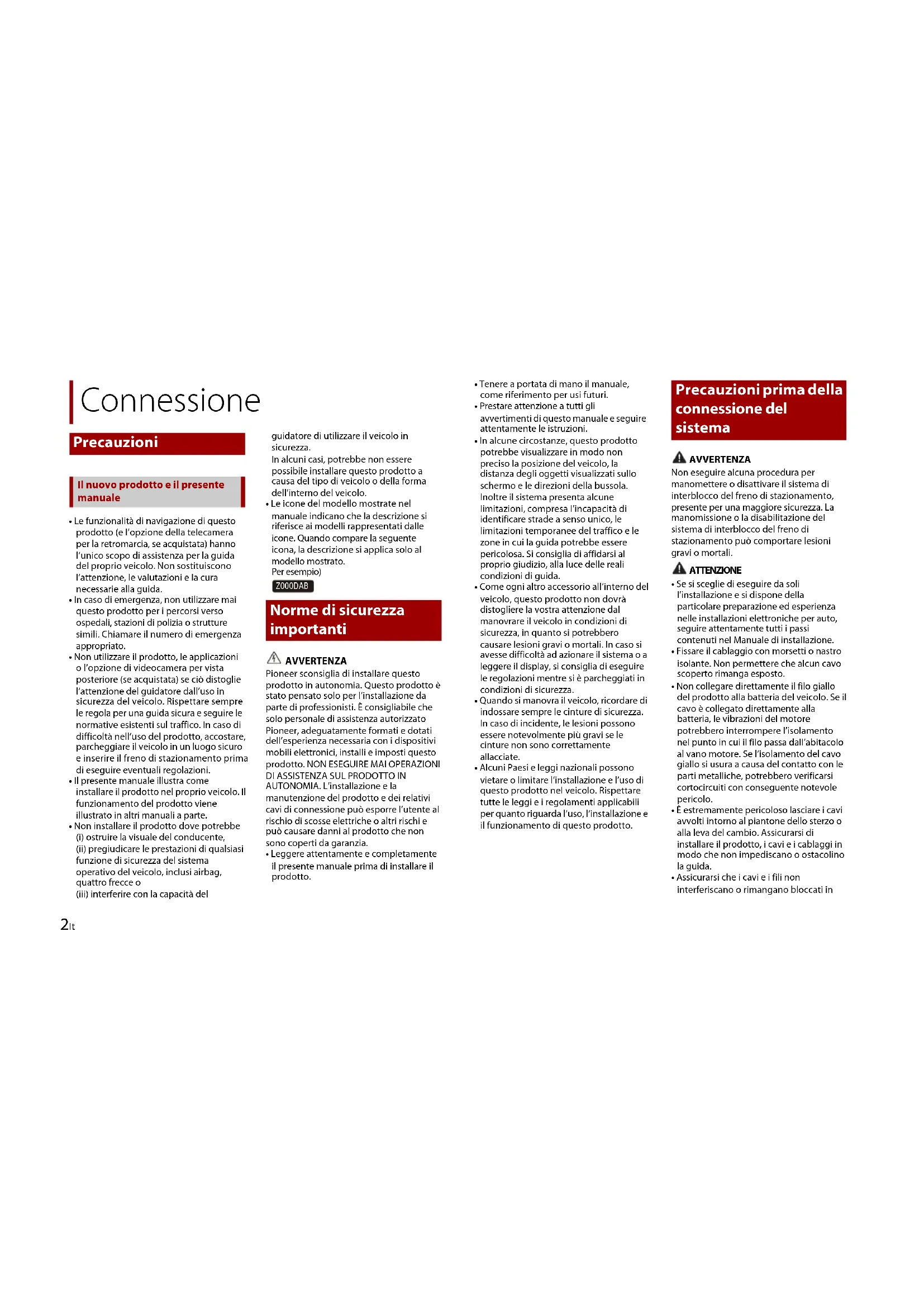

MANUALE UTENTE AVICZ6210BT PIONEER

SISTEMA DI NAVIGAZIONE AV

Manuale d'installazione

Il nuovo prodotto e il presente manuale

Le funzionalità di navigazione di quello prodotto (e l'opzione della telecamera per la retromarcia, se acquistata) hanno l'unico scopo di assistenza per la guida del proprio voecolo. Non sostituiscono l'attenzione, le valutazioni e la cura necessarie alla guida.
- In caso di emergenza, non utilizzato maiuzzo prodotto per i percorsi verso ospedali, stazioni di polizia o strutture simil. Chiamare il numero di emergenza appropriato.
Non utilizzato il prodotto, le applicazioni o l'opzione di videocamera per vista posteriori (se acquistata) se ciò distoglie l'attenzione del guidatore dall'uso in sicurezza del veicolo. Rispetto sempre le regola per una guida sicura e seguire le normative esistenti sul traffico. In caso di difficultità nell'uso del prodotto, accostare, parcheggiare il veicolo in un luogo sicuro e insertire il freno di stazionamento prima di eseguire eventuali regolazioni.
- Il presente manuale illustra come installare il prodotto nel proprio voicolo. Il funzionamento del prodotto viene illustrato in altri manuale a parte.
Non installare il prodotto dove potrebbe (i) ostruire la visuale del conducente, (ii) pregiudicare le prestazioni di qualiassi funzione di sicurezza delsystema operativo del veicolo, inclusi airbag, quattro frecco o (iii) interferire con la capazita del

guidatore diutilizzare ilveicolo in sicurezza.
In alcini casi, potrebbe non essere possibile installare quello prodotto a casa del tipo di veicolo o della forma dell'interno del veicolo.

Leicone del modello mostraletnel manuale indicano che la descrizione siri riferisce ai modelli rappresentati delleicone. Quando compare la seguenteicona,la descrizione si applica solo almodello mostrato.

Z000DA8

Norme di sicurezza importanti

AVVERTENZA

Pioneer sconsiglia di installare quello prodotto in autonoma. Questo prodotto è stato pensato solo per l'installazione da parte di professionisti. E consigliabile che solo personale di assistenza autorizzato Pioneer, adeguateatamente formati e dotati dell'esperienza necessaria con i dispositivi mobili elettronici, installi e imposti quello prodotto. NON ESEGUIDRE MAI OPERAZIONI DI ASSISTENZA SUL PRODOTTO IN AUTONOMIA. L'installazione e la manutenzione del prodotto e dei relativi cavi di connessione cui esporre l'utente al rischio di scosse elettriche o altri rischi e cui cui sono coperti da garanzia.
- Leggere attentamente e completeness il presente manuale prima di installare il prodotto.

• Tenere a portata di mano il manuale, come riferimento per usi futuri.
• Prestare attenzione a tutti gli avventimenti di quello manuale e seguire attendentate le istruzioni.
• In alcune circostanze, quello prodotto potrebbe visualizzare in modo non preciso la posizione del veicolo, la distanza degli oggetti visualizzati sullo schermo e le direzioni della bussola. Inoltre ilsystema presente alcune limitazioni, compresa l'incapacità di identificare strade a senso unico, le limitazioni temporanei del traffico e le zone in cui la guida potrebbe essere pericolosa. Si consiglia di affidarsi al proprio giudizio, alla luce delle reali condizioni di guida.
• Come ogni altri accessori all'interno del veicolo, quello prodotto non dovra distagliere la vostra attenzione dal manovrare il veicolo in condizioni di sicurezza, in quanto si potrebbero causare lesioni gravi o mortali. In caso si avesse dificilità ad azionare il sistema o a leggere il display, si consiglia di eseguire le regolazioni nelle due s'archeggiati in condizioni di sicurezza.
• Quando si manovra il velocolo, ricordare di indossare sempre le cinture di sicurezza.
  In caso di incidente, le lesioni sono essere notevolmente più gravi se le cinture non sono correttamente all'acciate.
  Alcuni Paesi e leggi nazionali possono vietare o limitare l'installazione e l'uso di quello prodotto nel veicolo. Risperrettare tutte le leggi e i regolamenti applicabili per quanto riguarda l'uso, l'installazione e il funzionamento di quello prodotto.

Precauzioni prima della connessione del sistema

AVVERTENZA

Non eseguire alcuna procedura per manomettere o disattivare il systema di interblocco del freno di stazionamento, presente per una maggiore sicurezza. La manomissione o la disabilitazione delsystema di interblocco del freno di stazionamento può accomportare lesioni gravi o mortali.

ATTENZIONE

• Se si scegli di eseguire da soli l'installazione e si dispone della particolare preparazione ed esperenza nelle installazioni elettroniche per auto, seguire attentamente tutti i passi contentuti nel Manuale di INSTALLazione.
• Fissare il cabaggio con morsetti o nastro isolante. Non permettere che alcun cavo scoperto rimanga esposto.
  Non collegare direttamente il filo giallo del prodotto alla batteria del veicolo. Se il cavo è collegato direttamente alla batteria, le vibrazioni del motore potrebbero interrimpere l'isolamento nel punto in cui il filo passa dall'abitacolo al vano motore. Se l'isolamento del cavo giallo si usura acause delicontato con le parti metalliche, potrebbero verificarsi cortocircuito con segmente notevole pericolo.
• É extremamente pericoloso lasciare i cavi avvolti into r all piantone dello sterzo o alla leva del cambio. Assicurarsi di installare il prodotto, i cavi e i cablaggi in modo che non impediscano o ostacolino la guida.
  Assicurarsiche cavi e fili non interferiscano o rimangano bloccati in

una qualsiasi parte mobile del veicolo,
soprattutto il volante, la leva del cambio, il freno di stazionamento, i binari di scorrimento del sedile, le portiere o uno qualsiasi dei comandi del veicolo.

Non far passare i cavi dove saranno esposti a temperature elevate. Se lisolamento si riscalda, i cavi possono danneggiarsi, provocando un corto circuito o malfunzionamenti e danni permanenti al prodotto.

Non tagliare il cavo dell'antenna GPS per accordiarlo, né useare una prolonga per allungarlo. L'alterazione della lunghezza del cavo dell'antenna potrebbe causare cortocircuito o malfunzionamento.

Non accoriare i cavi. In caso contrario, il circuito di protezione (supporto per fosibilisi, resistore fosabile o filtrato, ecc.)

potrebbe non funzionare correttamente.

Non alimentare mai和其他 prodotti
elettronici tagliando l'isolamento del
cavo di alimentazione del prodotto e
flettendo il cavo. La capacité di corrente
del cavo verrà superata, causando il
surriscaldamento.

Prima di installare\ eso prodotto

Utilizzare questa unita solo con batterie da 12 volt e massa negativa. Il mancato rispetto di questa procedura potrebbe causare un incendio o malfunzionamento.
- Al fine di evitare interruzioni nelsysteme elettrico, accertarsi di scollegare il cavo della batteria (-) prima dell'installazione.

Per evitare danni

AVVERTENZA

Utilizzare altoparlanti superiori a 50 W (massima potenza in ingresso) e tra i 4 Ω e gli 8 Ω (valore di impedenza). Con questo prodotto non utilizzato altoparlanti tra 1 Ω e 3 Ω.
- Il cavo nero è la terra. Collegare a terra\ eso: cavo separamente nella terra\ a terra di prodotti ad alla corrente, come gli amplificatori. Non mettere a terra più di un prodotto con la terra a terra di un\ altro prodotto. Per esempio, è necessario\ mettere a terra separamente qualiasi\ unità di amplificazione della terra a terra\ di quello prodotto. L'unione dei\ collegamenti di messa a terra può\ causare incendi e/o danneghi\ prodotti se la loro messa a terra viene\ scollegata.
- Quando si sostituisce il fusibile, verificare di utilizzare solo un fusibile con classificazioneindicata per questo prodotto.
- Per scollegare un connettore, tirare il connettore"This. Non tirare il cavo, per evitare di stacarlo dal connettore.
- Questo prodotto non più essere installato su un veicolo alla posizione ACC (accessorio) sull'interruttore di accensione.

Posizione ACC

Senza posizione ACC

• Per evitare cortocircuiti, coprir il cavo scollegato con nastro isolante. É particularmente importante isolare tutti i fili dell'altoparlante non utilizzati che, se lasciate scoperti, potrebbero causare un corto scoperto.
• Unire i connettori di ciascun colore alla correspondente porta colorata con lo stesso colore. Per esempio, il connettore blu alla porta blu, il nero alla porta nera, ecc.
  Per la connessione di un amplificatore di potenza o altri dispositivi a quello prodotto,fare riferimento al manuale del prodotto da connetter.
• Dato l'utilizzo di un unico circuito BPTL, non collegare direttamente a terra il dato del cavo dell'altoparlante e non collegare insieme il dato dell'alto dato del cavo dell'altoparlante. Collegare il dato del cavo dell'altoparlante al dato del cavo dell'altoparlante su quello prodotto.
  Il symbolo grafico sul prodotto significa corrente continua.

Notap er il cavo blu/ bianco

• Quando l'interruttore di accensione è attenuato (ACC ON),trasverso il cavo blu/ bianco viene emesso un segnale di controlo. Collegarsi al terminale di controlo remoto delsystema dell'amplificatore di potenza esterno, al terminale di controlo relie antenna-auto o al terminale di controlo

dell' amplificatore di potenza dell'antenna (max. 300 mA 12 V CC). Il segnale di controlo viene emesso atraverso il cavo blu/bianco,anche se la sorgente audio è disattività.

Non utilizzare questo cavo come cavo di alimentazione elettrica dell'amplificatore di potenza esterno. Tale collegamento potrebbe causare un excessively assorbimento di corrente e seguenti malfunzionamenti.
Non utilizzare dato cavo come cavo di alimentazione elettrica dell'antenna automatica o dell'amplificatore di potenza dell'antenna. Tale collegamento potrebbe causare un excessively assorbimento di corrente e seguente malfunzionamenti.

Importante

Quando il prodotto si trova in modalità [Power OFF],anche il segnale di controlo è disattivato. Se si cancella la modalità [Power OFF] il segnale di controlo viene emesso di nuovo e l'antenna si allunga con la funzione di antenna automatica ( quando si utilizza l'antenna). Far attenzione per evitare che l'antenna allungata non entrin他们在同一 passo,ché si erso riconosce un passo.

Pannello posteriore (terminali principali)

AVVERTENZA

Per evitare i rischi di incidenti e la possibile violazione delle leggi, quello prodotto non dovra mai essere utilizzato durante la guida del veicolo, tranne che per necessità di navigazione. Inoltre anciche display posteriori non dovrebbero trovarsi in puncti che siano visible dal guidatore e causare disturazione.
In alcuni Paesi la visualizzazione di video su un display all'interno del velocolo,

anche da personne diverse dal conducive, potrebbe essere illegale. In caso siano in vigore, tali regolamenti vanno rispettoi e la riproduzione video di quello prodotto non dovra essere utilizzata.

1 Antenna GPS 3,55 m
② Microfono 3 m
Cavo di conversione Vehicle Bus da 13 cm*.

Far riferimento al Manuale di istruzione dell'adattatore per Vehicle Bus (venduto separatamente).

④ Ingresso antenna radio digitale
⑤ Questo prodotto
6 Jack antenna
⑦ AV cavo IN/OUT
Alimentazione
Fusibile (10 A)
Ingresso remoto cablato
Puo essere collegato un adattatore
cablato per il controllo remoto (venduto separatamente).
*AVIC-Z920DAB/AVIC-Z820DAB/AVIC-Z720DAB/AVIC-Z7210DAB

ATTENZIONE

Per una migliorie riscione della Radio digitale, verificare che venga utilizzata l'antenna Radio digitale con ingresso di alimentazione phantom (como attivo). Pioneer consiglia di utilizzare AN-DAB1 o

CA-AN-DAB.001 (venduto separamente). Il consumo di corrente dell'antenna Radio digitale deve essere di 100mA o inferiore.

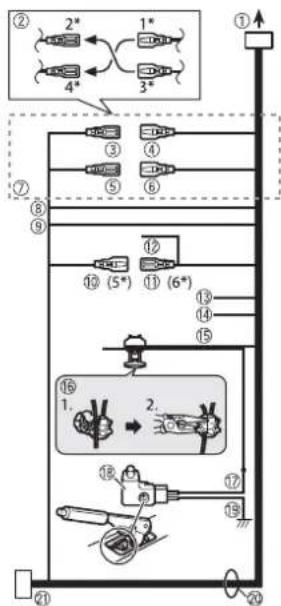

Cavo di alimentazione

AVERTENZA

UN COLLEGAMENTO NON CORRETO
POTREBBE CAUSARE DANNI GRAVIO INFORTUNI, COMPRESE SCOSSE ELETTRICHE I INTERFERENZE CON IL FUNZIONAMENTO DEL SISTEMA DI FRENATA ANTIBLOCCAGGIO DEL VEICOLO, DEL CAMBIO AUTOMATICO E DELLE INDICAZIONI DEL CONTAGIRI.

ATTENZIONE

Si consiglia vivamente de collegiate il cavo degli impulsi della velocità per una navigazione preciosa e migliorati prestazioni.

Per l'alimentazione

In base al tipo de veicolo, la funzione di 2^ e 4^ puo variate. In quello caso, verificare di aver collegato 1^ a 4^ e 3^ a 2^ .
Giallo (2^*)

Back-up (o accessiono)

Giallo (1^)
Al terminale fornito con l'alimentatore, independentemente dalla posizione dell'interruttore di accensione.
⑤ Rosso (4)
Accessorio (o back-up)
6 Rosso (3*)

Effettuare il collegamento al terminale controllato dall'interruttore di accensione (12 V CC).

⑦ Collegare tra loro i cavi dello stesso colore.
Arancione/bianco Al terminale dell'interruttore di alimentazione.
9 Nero (terra) Al coro del velocolo (metallo).
Blu/bianco (5^*)

La posizione del pin del connettore ISO varia in base al tipo di veicolo. Connettere 5^ e 6^ quando Pin 5 e un tipo di controlo antenna. In unalto tipo di veicolo, non collegare mai 5^ e 6^ .

Blu/bianco (6*)
Collegare al terminale di controlo rele antenna automatica (max. 300mA12V CC).
Blu/bianco
Collegarsi al terminale di controllo delsystema dell'amplificatore di potenza (max.300mA 12V CC).
Viola/bianco
Quito tipo di collegamento consente al prodotto di rilevare se il veicolo si sta spostando in avanti o in retromarcia.
Collegare il cavo viola/bianco al cavo la cui tensione cambia quando si sposta la leva delchio in retromarcia. A meno che non si collegato, il sensore potrebbe non rilevare lo spostamento del veicolo che viaggi correttamente in avanti o in retromarcia, e quindi la posizione del veicolo rilevata dal sensore potrebbe essere disallineata rispetto alla posizione effettiva. Se si usa la telecamera per la retromarcia, occorre collegare quello cavo. In caso contrario non si potra commutare sulla vista della telecamera per la retromarcia.
Rosa (INGRESSO DEL SEGNALE DE VELOCITA DELL'AUTO)

Questo prodotto si collega qui per rilevare la distanza percorsa dal veicolo. Collegare sempre il circuito di rilevamento di velocità del veicolo. L'assenza di tale collegamento faurrentare gli erre i nella visualizzazione della posizione del veicolo.

Verde chiaro Utilizzato per rilevare lo stato ON/OFF del freno di stazionamento. Questo cavo delve essere collegato al dato alimentazione dell'interruttore del freno di stazionamento.
Se quello collegamento viene omesso o eseguito non correttamente, alcune funazionalità del prodotto non saranno utilizzabill.
Metodo di collegamento Bloccare il cavo (1), quando bloccare saldamente con pinze ad ago (2).
Lato alimentazione
Interruttore del freno di stazionamento
9 Latomassa
20 Cavi altoparlante Bianco: Sinistro anteriore ^+ o sinistro gamma alta + Bianco/nero: Sinistro anteriore - o sinistro gamma alta Grigio: Destro anteriore ^+ o destro gamma alta + Grigio/nero: Destro anteriore - o destro gamma alta - Verde: Sinistro posteriori ^+ o sinistro gamma media + Verde/nero: Sinistro posteriori - o sinistro gamma media - Viola: Destro posteriori ^+ o destro gamma media + Viola/nero: Destro posteriori - o destro gamma media
Connettore ISO In alcuni veicoli, il connettore ISO puo essere diviso in due. In quello caso, verificare di aver collegato entrambi i connettori.

NOTE

• La posizione del circuito di rilevamento velocità e la posizione dell'interruttore del freno di stazioneismo bianiano in base al modello di veicolo. Per dettagli, consultare il proprio rivenditore Pioneer autorizzato o un installatore.
• Quando al prodotto viene collegato un subwoofer invece di un altoparlante posteriore, modificare l'impostazione di uscita posteriore nell'impostazione iniziale. L'uscita subwoofer di quello prodotto è Mono.
• Quando si utilizes un subwoofer di 2Ω, accertarsi di collegare la subwoofer al cavo viola e viola/ner dell'unità. Non collagenare nulla ai cavi verde e verde/nero.

Amplificatore di potenza (venduto separamente)

Important

I cavi dell'altoparlante non vengono utilizzati quando questa connessione è in uso.

Uscita subwoofer (SUBWOOFER OUTPUT) 23 cm (STD)
Uscita gamma bassa (NW)
Cavo RCA (venduto separatamente)
3 Amp. di potenza
4 Uscita anteriore (FRONT OUTPUT) 15 cm (STD)
Uscita gamma alta (NW)
Uscita posteriore (REAR OUTPUT) 15 cm (STD)

Uscita gamma media (NW)

Giallo/nero (MUTE)

Se si usa un'apparecchiatura con funzione Silenzioso, collegare il cavo al cavo di disattivazione audio sull'apparecchiatura. In caso contrario, lasciare il cavo di disattivazione audio libero da collegamenti.

⑦ Questo prodotto

⑧ Telekomando del systema

Collegare al cavo Blu/bianco (max. 300 mA 12 V CC).

⑨ Altoparlante postero (STD) Altoparlante gamma media

Altoparlante anterioe (STD)

Altoparlante gamma alta (NW)

Subwoofer (STD)

Altoparlante gamma bassa (NW)

NOTE

• Selezione la modalità altoparlunge appropriata tra la modalità standard (STD) e la modalità di rete (NW). Per dettagli, fare rifimenti al manuale di funzionamento.
• La sorgente audio viene impostata su silenzioso o attenuato, quando i seguenti suoni non saranno silenziati o attenuati. Per dettagli, fare riferimento al Manuale di funzionamento. -Guida vocale per la navigazione
• Suuneria entrante e vocêentrante del téléphone cellulare, collegato al prodotto mediante Tecnologia wireless Bluetooth

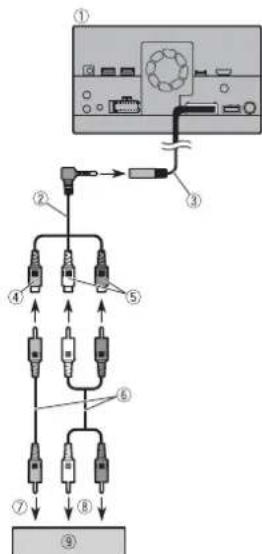

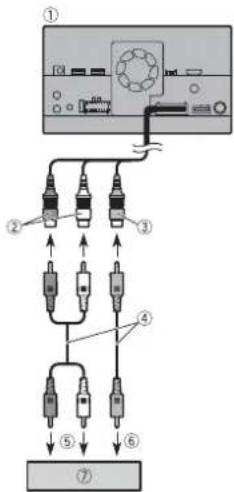

Per dettagli sui come collegare un dispositivo esterno utilizzando un cavo venduto separatamente, consultare il manuale per il cavo.
Per i dettagli riguardanti i collegamenti, il funzionamento e la compatibilità del iPhone,fare riferimento al Manuale di funzionamento.
Per i dettagli riguardanti i collegamenti e il funzionamento dello smartphone,fare riferimento al Manuale di funzionamento

Posizionamento delle etichette identificative sui cavi USB

Posizione le etichette identificative sui cavi USB prima di installare il prodotto nel veicolo.

1 Collegare i cavi USB alle parte 1 e 2 USB sul retro del prodotto.
2 Fissare le etichette identificative correspondiente a ciascuna porta dei cavi USB, come individo seguito. Fissare l'etichetta "Port 1 Apple CarPlay" al cavo USB collegato alla porta USB 1. Fissare l'etichetta "Port 2 o l'etichetta "Port 2 Android Auto" al cavo USB collegato alla porta USB 2.

iPod/iPhone

Connessione atraverso la porta USB

①PortaUSB1
Cavo USB da 1,5 m
③ Cavo interfacchia USB per iPod/iphone (CD-IU52) (vendoletariamente)
④ iPhone

Smartphone (dispositivo AndroidTM)

Connessione atraverso la porta USB

①PortaUSB2
Cavo USB da 1,5 m
③ Cavo USB - micro USB (typo USB A - micro USB B) (fornito con CD-MU200)
④ Smartphone

Videocamera

Quando si utilizes una videocamera per vista posteriore, l'immagine della vista posteriori passa automaticamente dal video spostando ilchio su RETRO (R). La modalità Vista videocamera consente inolte di controllare la presenza di oggetti o persona dieto il veicolo durante la guida.

AVVERTENZA

UTILIZZARE L'INGRESSO SOLO PER LA VIDEOCAMERA A VISTA POSTERIORE CON IMMAGINE SPECULARE O INVERTITA. UTILIZZI DIVERSI POSSONO CAUSARE LESIONI O DANNI.

ATTENZIONE

L'immagne dello schermo potrebbe apparire invertita.
- Con una videocamera per vista posteriori, è possible tenere sotto controlo i rimorchi o entrare in un parcheggio stretto. Non utilizzare per scopi di intrattenimento.
Gli oggetti nella vista posteriori potrebbero apparire più vicini o più distanti di quelli che sono nella real
L'area dell'imagine delle immagini a schermo interno visualizzata durante la retromarcia o nelle si controlla la parte posteroiore del veicolo potrebbe variate leggermente.

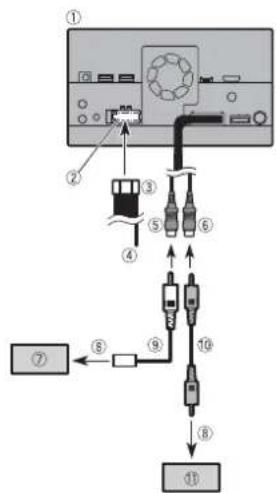

① Questo prodotto
② Alimentazione
③ Cavo di alimentazione
(4) Viola/bianco (REVERSE-GEAR SIGNAL INPUT)

Giallo (VIDEO INPUT) 23 cm
⑦ Videocamera per retromarcia (ND-BC8) (vendutoeparatematte)
All'uscita video
Cavo RCA (in dotazione con ND-BC8)
10 Cavo RCA (venduto separatamente)
15 Videocamera per retromarcia (venduto separatamente)

NOTE

• Collegare solo la videocamera per la retromarcia al cavo marrone. Non collegare autres appearechiatre.
• Per l'uso delle videocamera per vista posteriori sono richieste alcune

impostazioni appropriata. Per dettagli,fare riferimento al manuale di funzionamento.

Componenti video esterni

Uso dell'ingresso AV

① Questo prodotto
Rosso, bianco (AUDIO INPUT) 23 cm
Giallo (VIDEO INPUT) 23 cm
Cavo RCA (venduto separatamente)
⑤ All'ingresso audio
6 All'ingresso video
⑦ Componente video esterno (venduto separatamente)

NOTA

Per usare il componente video esterno, è richiesta un'impostazione appropriata. Per

dettagli,fare riferimento al manuale di funzionamento.

Uso dell'ingresso AUX

① Questo prodotto
Cavo AV mini-jack (venduto separatamente)
Ingresso AUX (AUX IN) 15 cm
Giallo
Rosso, bianco
Cavi RCA (venduto separamente)
⑦ All'uscita video
Alle uscite audio
Componente video esterno (venduto separatamente)

NOTA

Per usare il componente video esterno, è richiesta un'impostazione appropriata. Per dettagli,fare riferimento al manuale di funzionamento.

ATTENZIONE

Per il collegamento utilizzare un cavo AV mini-jack (venduto separatamente). Se si usano altri tipi di cavlo, la posizione del cablaggio potrebbe essere diversa e causare disturbi all'audio e al video.

L:Audio sinistro

(blanco)

R:Audio destro

(rossso)

V:Video (gallo)

G:Massa

Uso dell'ingresso HDMI

Z920DAB

① Questo prodotto
② Porta HDMI

Cavo HDMI ad alta velocita (venduto separatamente)
Dispositivo HDMI (venduto separatamente)

NOTA

Per il collegamento con il cavo HDMI"ad alta velocità, usare la fascetta per fissarlo saldamente (pagea 8).

Fissaggio del cavo HDMI ad alta velocità

Z920DA8

Assicurare il cavo HDMI™ ad alta velocità con una fascetta quando si collega il dispositivo esterno con il cavo HDMI™ ad alta velocità.

1 Inserire il cavo HDMI™ ad alta velocità nella porta HDMI.
2 Avolgere la fascetta attorno al gancio sopra la porta HDMI e al cavo HDMI" ad alta velocità e poi stringerla per assicurarla al cavo HDMI" ad alta velocità.

Gancio
Fascetta
Cavo HDMI ad alta velocità

ATTENZIONE

Non stringere troppo la fascetta.

Display posteriore

Questo prodotto

② Uscita audio posteriore (R.AUDIO OUT)
Giallo (REARMONITOR OUTPUT) 30 cm
④ Cavo con spine mini pin (venduto separatore)
Cavi RCA (venduto separatamente)
6 All'ingresso audio
All'ingresso video
⑧ Display posteriore con jack di ingresso RCA (venduto separatamente)

AVVERTENZA

Non installment MAI il display posteriore in una posizione che consenta al guidatore di guardare la sorgente video durante la guida.

L'uscita video posteriore del prodotto è dedicata al collegamento di un display per

consentire ai passeggeri sui sedili posteriori di guardare le sorgenti video.

Installazione

Precauzioni prima dell'installazione

ATTENZIONE

• Non installare mail il prodotto in luoghio dove o in maniera che:
• posa ferire il conducente o i passeggeri se il veicolo si arresta improvisamente.
• possa interferire nella guida del velocolo, come ad esempio sul pavimento davanti al sedile del conducente o vicino al volante o alla leva del carrbo.
• Quando si eseguono i fori nel cruscotto o nella pannellatura, verificare che non ci sia nulla al dietro. Far attenzione a non danneggiare i tubi del carburante, i cavi dei freni, i componente elettronici, i cavidi通讯azione o di corrente.
• Quando si useso le viti, evitare qualsiasi contatto con i cavi elettrici. Le vibrazioni potrebbero danneggiare i cavi o gli isolamenti, causando cortocircuiti o altri danni al veicolo.
• Per garantire una corretta installatione, usare le parti in dotazione nella maniera corretta. Se alcune parti non sono state fornite con il prodotto, usare parti compatibili nel modo specificato, dopo aver verificato la compatibilità delle parti con il rivenditore. Se vengono utilizzate parti diverse da quella fornite o compatibili, potrebbero dannegliare le parti interne di questo prodotto o restare allentate, causando lo scollegamento del prodotto.
• Éstemamente pericoloso lasciare i cavi avvolti intorno al pianzione dello sterzo o alla leva del carrbo. Assicurarsi di installare il prodotto, i cavi e cablaggi in

como che non impediscano o ostacolino la guida.

Verificare che i cavi non si possano impigliare nelle portiere o nel meccanismo di scorrimento dei sedili, causando un cortocircuito.
- Dopo l'installazione di quello prodotto, verificare il funzionamento corretto delle altre apparecchiatabel dei veicolo.
- Non installare il prodotto in puniti in cui potrebtre

(i) ostruire la visuale del guidatore,
(ii) pregiudicare le prestazioni di qualiasi s
sistema di azionamento o delle funzioni
di sicurezza del veicolo, inclusi airbag e
frecce di emergenza o (iii) interferire con la capazita del
guidatore di utilizzato il veicolo in
condizioni di sicurezza.

Installare quello prodotto tra i sedili del guidatore e del passeggero anteriore, in modo che non possa arrivare a colpire il guidatore o il passeggero se il veicolo si arrestasse bruscamente.
Non installare mai il prodotto davanti o'accanto al cruscotto, alla porta o al montante, dove potrebbero trovarsi gli airbag. Fare riferimento al manuale dell'utente del veicolo per riferimenti sull'area in cui sono distribuiti gli airbag frontal.
- La mancata osservanza di tutte queste precauzioni potrebbe causare lesioni gravi o mortali.

Protezione delle interferenze elettromagnetiche

Per evitare interferenze, disporre i componenti seguenti il più lontano possibile dal quello prodotto e da altre cavi:

Antenna FM, MW/LW e il suo cavo Antenna DAB (AVIC-Z920DAB/AVIC Z820DAB/AVIC-Z720DAB/AVIC-Z7210DAB) e il suo cavo
- Antenna GPS e il suo cavo Si dovra inolnte posare o instradare ciascun cavo di antenna il più lontano possibile dai cavi delle alte antenne. Non legarli, posarli o instradlari uniti o incrociati tra loro. Il rumore elettromagnetico aumenta le possibilità di erre rna visualizzazione della positioning del veicolo.

Prima dell'installazione

Rivolvergsi al rivenditore se I'installazione richiede la creatione di fori o altri modifiche del velocolo.
- Prima di effettuate l'installazione finale del prodotto, collegare temporaneamente il cabaggio per confirmare che le connessioni sono corrente e che ilsystema funzioni correttamente.

Perutilizzatori AVIC-Z920DABe AVIC-Z820DAB

Non installment Anything出产 in un punto in cui l'apertura del pannello LCD si ostruita da quale ostacolo, per esempio alla leva del cambio. Prima di installment Anything出产, verificare di aver lasciato spazio sufficiente, in modo che il pannello LCD non venga ostruito alla leva del

cambio quando si aparece completeness. Altrimenti potrebse interferire con la leva delchio o causare malfunzionamenti del prodotto.

Note di installmente

Non installare il prodotto in luoghi soggetti ad alte temperature o umidità, come ad esempio:
nelle vicinanzi delle bocchette dell'aria calda, della ventilazione o dell'aria condidonata.
in luoghi esposti alla luce diretta del sole, ad esempio la parte superiore del cruscotto.
- luoghi che pottrebbero esesse esposti alla pioggia, come ad esempido vicino alla porta o sul pavimento del veicolo.
Installare quello prodotto in un punto sufficientemente robusto da所提供arme il peso. Scegliere una posizione in cui il prodotto possa essere fissato saldamente e installarlo in modo sicuro. Se il prodotto non venisse installato in modo sicuro, la posizione effettiva del veicolo non potra essere migliorata correttamente.
- Installare il prodotto in orizzontale su una superficie con una toleranza da 0 a 30 gradi (entro 5 gradi a sinistra o a destra). L'installazione errata dell'unità su una superficie con incinrazione superiore a queste toleranzeurrenta rischio di errorsi nella visualizzazione della posizione del veicolo e potrebbe causare una riduzione delle prestazioni del display.

Per assicurare un'adeguata dispersione del calore del prodotto nel corso del suo

utilizzo, durante l'installazione si raccomanda di lasciare ampio spazio dietro il pannello posteriori e di avvolgere i cavi allentati affinché non ostriscano le bocche di ventilazione.

• I cavi non devono coprir l'area indicata nella seguente figura. Serve a permettere agli amplificatori e al meccanismo di navigazione di dissipare il calore.

① Non coprige questa area.
- Il laser a semiconductatore viene danneggiato dal surriscaldamento, quando non installare quello prodotto vicino a fonti di calorie, per esempio una bacchetta dell'aria calda.

Prima di installare\ questo prodotto

1 Rimuovere la ghiera. Estendere parte superiore e inferiore della ghiera per rimuovere.

① Ghiera

2 Inserire le chiavi di estrazione in dotazione in entrambi i lati dell'unità finché non scattano in posizione.
3 Estrarre l'unita dal supporto.

① Chiave di estrazione

Installazione con il supporto

1 Installare il supporto nel cruscotto.
2 Flissare Il manicotto di montaggio utilizzando un caccivite perPEGARE le linguette metalliche (90^) in posizione.

①Cruscotto
② Supporto

3 Installare il prodotto nel supporto.

①Cruscotti
4 Collegare la ghiera.

Ghiera
② Scanalatura
Collegare la ghiera con il lato con la scanalatura rivolta versus lo basso.

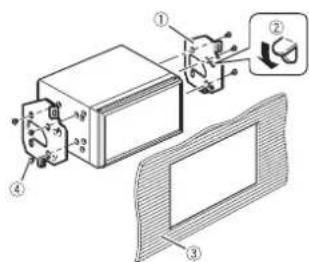

Installazione utilizzando i fori per vite sul lato del prodotto

1 Fissare il prodotto alla staffa di montaggio radio di fabbrica. Posizione il prodotto in modo che i fori delle viti siano allineati con i fori delle viti della staffa e serrare le viti nelle tre posizione su ogni lato. Utilizzare viti a testa rinforzata o a testa piatta, in base alla forma dei fori per viti della staffa.

① Staffa montaggio radio di fabbrica
② Se il nottolino interferisce con
I' installatione, e possibile spostarlo.
③Cruscotto o console
4Vite a testa rinforzata o a testa piatta Assicurarsi di utilizzare le viti fornite con il prodotto.

Installazione dell'antenna GPS

ATTENZIONE

Non tagliare il cavo dell'antenna GPS per accoriarlo ne usare una prolonga per allungarlo. L'alterazione della lunghezza del cavo dell'antenna potrebbecause cortocircuiti o malfunzionamenti e danni permanente a quello prodotto.

Note di installmente

L'antenna dovro èsse installata su una superficie pianà, su cui le onde radio saranno bloccate il meno possibile. Le

onde radio non possono essere ricevute dall'antenna se la ricerca del satellite fosse ostacolata.

① Cruscotto
Ripiano posteriore
- Nell'installare l'antenna GPS all'interno del veicolo, utilizzare la lastra metallica fornita con il proprio numero. Se non fosse utilizzata, la sensibilità della riscizione diminuisce.
Non tagliare la lastra metallica accessory. Si potrebbe ridurre la sensibilità dell'antenna GPS.
- Nel rimuovere l'antenna,fare attenzione a non tirare il cavo dell'antenna GPS. Il cavo potrebbe staccarsi.
Non vernicicare I'antenna GPS, per non influire sulle sue prestazioni.

Installazione dell'antenna all'interno del veicolo (sul cruscotto o sul ripiano posteriore)

AVVERTENZA

Non installare l'antenna GPS sui sensori o sulle feritoe del cruscotto del veicolo, perché potrebbe interferire con il funzionamento correto di quei sensori o quale feritoe e potrebbe promotettera la funzione della lastra metallica sotto l'antenna GPS, da montare correttamente e saldamente al cruscotto.

①Antenna GPS

Lastra metallica

Rimuovere il foglio protettivo sul retro.

③ Nastro biadesivo

4 Morsetti

Utilizzare dei morsetti per fissare il cavo laddove necessario all'interno del veicolo.

NOTE

• Fissare la lastra metallica sulla superficie piu in piano possibile, facendo en modo che l'antenna GPS si rivolta versusi o parabrezza.
  Fissare l'antenna GPS sulla lastra metallica con il nastro biadesivo.
  Lastra metallica contiene un forte adesivo che potrebtre lasciare un segno sulla superficie se fosse rimso.
  Per montare la lastra metallica, non tagliarla in piccoli pezzi.
• Alcuni modelli montano vetri da parabrezza che non fanno passare i segnali dai satelliti GPS. Su tali modelli, installare l'antenna GPS all'esterno del veicolo.

Installazione del microfono

• Installare il microfondo in un dato in cui la direzione e la distance dal conducente ne simplificchio l'acquisizione della voce.
• Prima di collegare il microfono, accertarsi che il prodotto sia spento (ACC OFF).
  A seconda del modello del veicolo, la lunghezza del cavo del microfono potrebbe risultare insufficiente quando si installa il microfono sul parasole. In tal caso, instalare il microfono sulla colonna di sterzo.

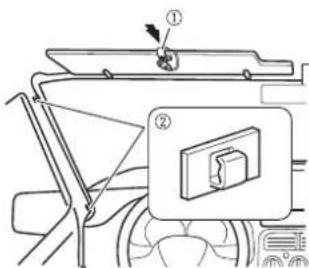

Montaggio sull'alletta parasole

1 Inserire il cavo del microfono nella scanalatura.

Cavo del microfono Scanalatura
2 Fissare la clip del microfono al parasole.

① Clip del microfondo
② Morsetti Utilizzare imorsetti (non forniti) per fissare il cavo laddove necessario all'interno del velocolo. Installare il microfono sul parasole quando si trovava in posizione alzata. Se laletta parasole si trovava in posizione abbassata, non e in grado di riconoscere la voce del guidatore.

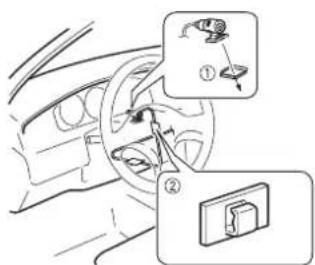

Installazione sul volante

1 Scollegare la base del microfono alla clip del microfono fatto scorrere la base del microfono premendo la linguetta.

① Linguetta
2 Base del microfono

2 Montare il microfono sul volante.

① Nastro biadesivo
②Morsetti

Utilizzare i morsetti (non forniti) per fissare il cavo laddove necessario all'interno del veicolo.

NOTA

Installare il microfono sul pianitone dello sterzo, lontano dal volante.

Regolazione dell'angolazione del microfono

E possible regolare l'angolazione del microfondo.

Dopo l'installazione

Prima di installare\ questo prodotto

1 Collegare di nuovo il morsetto negativo (-) della batteria del veicolo. Per prima casa verificare bene che tutte le connessioni siano correttte e che il prodotto sa stato installato correttamente. Montare di nuovo tutte le parti del veicolo rimoso precedentemente. Quindi collegare di nuovo il cavo negativo (-) al morsetto negativo (-) della batteria.
2 Avviare il motore.
3 Premere il pulsante RESET. Premere il pulsante RESET su quello prodotto con un oggettato una punta, come la punta di una penna.

Conexión

Precauciones
