GEBRUIKSAANWIJZING HUZ 5 OKO COMFORT AEG

Open (drukloze) kleine warmwaterboiler Bediening en installatie 31

BESONDERE HINWEISE

BEDIENUNG

1. Algemene aanwijzingen....32
2. Veiligheid....32
3. Toestelbeschrijving....33
4. Reiniging, verzorging en onderhoud ....33
5. Problemen verhelpen....33

INSTALLATIE

1. Veiligheid....34
2. Toestelbeschrijving....34
3. Voorbereidingen 34
4. Montage 35
5. Ingebruikname 36
6. Instellingen....36
7. Buitendienststelling....36
8. Storingen verhelpen....36
9. Onderhoud 37
10. Technische gegevens ....37

GARANTIE

MILIEU EN RECYCLING

MONTAGESJABLOON (IN HET MIDDEN VAN DEZE HANDLEIDING)

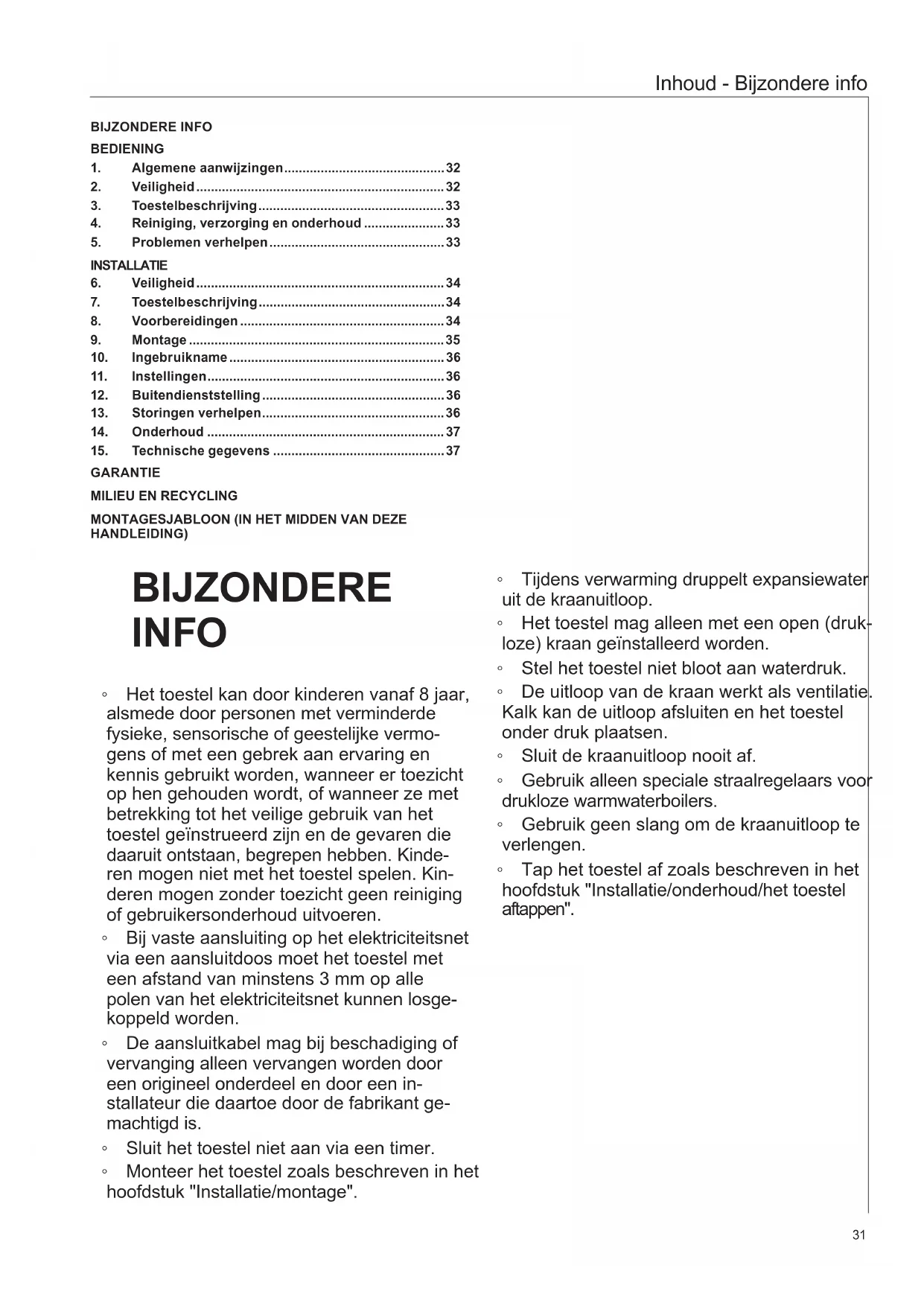

BIJZONDERE INFO

• Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.
  Bij vaste aansluiting op het elektriciteitsnet via een aansluitdoos moet het toestel met een afstand van minstens 3 mm op alle polen van het elektriciteitsnet kunnen losgekoppeld worden.
  De aansluitkabel mag bij beschadiging of vervanging alleen vervangen worden door een origineel onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is.
• Sluit het toestel niet aan via een timer.

• Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage".

• Tijdens verwarming druppelt expansiewater uit de kraanuitloop.

• Het toestel mag alleen met een open (drukloze) kraan geïnstalleerd worden.
• Stel het toestel niet bloot aan waterdruk.
  De uitloop van de kraan werkt als ventilatie. Kalk kan de uitloop afsluiten en het toestel onder druk plaatsen.
• Sluit de kraanuitloop nooit af.
• Gebruik alleen speciale straalregelaars voor drukloze warmwaterboilers.
• Gebruik geen slang om de kraanuitloop te verlengen.
  Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen, wanneer de veiligheidsaanwijzing wordt genegeerd.

» Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaar

Symbool Soort	gevaar
	Letsel
	Elektrische schok
	Verbranding(Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis
GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.
WAARSCHU-WING	Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.
VOORZICHTIG	Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden genomen.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

» Lees de aanwijzingsteksten grondig door.

Symbool Betekenis
	Materièle schade(toestel-, gevolg-, milieuschade)
	Het toestel afdanken

» Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders wordt vermeld, worden alle maten in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het open (drukloze) toestel is bedoeld voor het opwarmen van drinkwater. Het toestel kan een tappunt van water voorzien.

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.

2.2 Algemene veiligheidsaanwijzingen

De temperatuur van de kraan kan bij gebruik hoger worden dan 60 °C.

Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

WAARSCHUWING letsel

De temperatuur-instelknop mag alleen door de installateur eraf getrokken worden.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geinstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Als kinderen of personen met verminderde fysieke, sensorische of geestelijke vermogens het toestel gebruiken, adviseren we een permanente temperatuurbegrenzing. De begrenzing kan door de installateur ingesteld worden.

Materièle schade

Het toestel en de kraan dienen door de gebruiker tegen vorst beschermd te worden.

Materièle schade

Stel het toestel niet bloot aan waterdruk. De uitloop van de kraan werkt als ventilatie. Kalk kan de uitloop afsluiten en het toestel onder druk plaatsen.

» Sluit de kraanuitloop nooit af.

» Gebruik alleen speciale straalregelaars voor drukloze warmwaterboilers.

» Gebruik geen slang om de kraanuitloop te verlengen.

Materièle schade

Het aansluiten van het toestel via een timer veroorzaakt een onbedoeld terugzetten van de veiligheidstemperatuurbegrenzer.

» Sluit het toestel niet via een timer aan op het stroomnet.

2.3 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

Het open (drukloze) toestel houdt de waterinhoud constant op de ingestelde temperatuur. Tijdens verwarming druppelt expansiewater uit de aftapkraan. Het toestel mag alleen met kranen voor open (drukloze) warmwaterboilers geïnstalleerd worden (zie hoofdstuk "Installatie/toestelbeschrijving/Noodzakelijk toebehoren").

ThermoStop-functie

De ThermoStop-functie (thermische scheiding) van de Huz 5 ÖKO Comfort voorkomt opwarming van de kraan in stand-bywerking.

3.1 Bediening

U kunt de gewenste uitlooptemperatuur van het warm water instellen op de temperatuurinstelknop. Tijdens het opwarmen is de opwarmindicator aan.

Huz 5 ÖKO Comfort

AEG 1 2

Hoz 5 Comfort

AEG 2 e 1 E i

26_02_06_0019

1 Temperatuur-instelknop
2 Opwarmindicator

Bepaald door het systeem kunnen de temperaturen afwijken van de gevraagde waarde.

• Koud. Met deze instelling is het toestel beschermd tegen vorst. De kraan en de waterleiding zijn niet beschermd.
  E Ca. 40 °C
  e Aanbevolen energiespaarstand (ca. 60 °C), geringe steenvorming

Info

De installateur kan een temperatuurbegrenzing op het toestel instellen (zie hoofdstuk "Installatie/in-stellingen/temperatuurbegrenzing instellen").

4. Reiniging, verzorging en onderhoud

» Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.
» Controleer periodiek de kraan. Verwijder kalk op de kraanuitloop met in de handel verkrijgbare ontkalkingsmiddelen.

Bijna al het water geeft kalk af bij hoge temperaturen. De kalk slaat neer in het toestel en beïnvloedt de werking en de levensduur van het toestel. De radiatoren moeten daarom desgewenst ontkalkt worden. De installateur, die op de hoogte is van de plaatselijke waterkwaliteit, deelt u mee wanneer de volgende ontkalking moet worden uitgevoerd.

5. Problemen verhelpen

Probleem Oorzaak	Oplossing
Het toestel levert geen warm water.	De temperatuur-instelknop is ingesteld op “•”.	Schakel het toestel in door de temperatuur-instelknop te draaien.
	Het toestel heeft geen spanning.	Controleer de stekker en de zekeringen van de huisinstallatie.
Water kan alleen met een verminderd volu-me worden afgetapt.	De straalregelaar in de kraan is verkalkt.	Ontkalk/vervang de straalregelaar.
Sterke kookgeluiden in het toestel.	Er heeft zich kalk af-gezet in het toestel.	Laat het toestel door de installateur ontkal-ken.

Waarschuw de installateur als u de oorzaak zelf niet kunt verhelpen. Deel hem het nummer op het typeplaatje mee voor een betere en snellere afhandeling:

26_02_06_0031

INSTALLATIE

6. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

6.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

6.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en bepalingen in acht.

7. Toestelbeschrijving

Het toestel is bedoeld voor een aftappunt voor de opwarming van koud water.

Huz 5 ÖKO Comfort

Het open (drukloze) toestel is geschikt voor onderbouwmontage.

Hoz 5 Comfort

Het open (drukloze) toestel is alleen geschikt voor bovenbouwmontage.

7.1 Inhoud van het pakket

Bij het toestel wordt het volgende geleverd:

• Wandbevestiging

72 Noodzakelijk toebehoren

Voor de open werkwijze zijn de volgende kranen als toe- behoren leverbaar:

Huz 5 ÖKO Comfort

AHEu 50 WT - eengreepsmengkraan voor wastafel

AHEu 50 S - eengreepsmengkraan voor aanrecht

AHu 50 - Tempereerkraan met zwenkuitloop

AHu 51 - Tweegreepsmengkraan met zwenkuitloop

AHS 50 - Kraansensor

Hoz 5 Comfort

AHo 50 - Tweegreepsmengkraan met zwenkuitloop

8. Voorbereidingen

» Spoel de waterleiding grondig door.

Waterinstallatie

Een veiligheidsklep is niet vereist.

Kranen

Gesloten kranen zijn niet toegestaan.

» Monteer een open kraan.

8.1 Montageplaats

Materiële schade Het toestel mag alleen in een vorstvrije ruimte geïnstalleerd worden.

Materiële schade Monteer het toestel aan de muur. De muur moet voldoende draagvermogen hebben.

Info Zorg ervoor dat het toestel voor herstellingswerken vrij toegankelijk is.

Monteer het toestel verticaal en in de buurt van het tappunt.

8.1.1 Huz 5 ÖKO Comfort - onderbouwmontage

Materiële schade De Huz 5 ÖKO Comfort is alleen geschikt voor onderbouwmontage. De wateraansluitingen van het toestel wijzen omhoog.

520-570 820

D0000045680

550-600 850

D0000045679

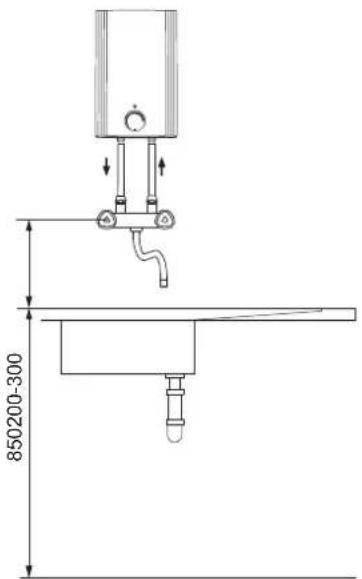

8.1.2 Hoz 5 Comfort - bovenbouwmontage

Materièle schade

De Hoz 5 Comfort is alleen geschikt voor bovenbouwmontage. De wateraansluitingen van het toestel wijzen omlaag.

850200-300

D0000047628

Materièle schade

De maximaal toegelaten lengte van de verbindingsbuis (van de kraan naar het toestel) bedraagt 1 m. Bij verbindingsbuizen > 1 m:

» Installeer een opzetbuisbeluchter in de over- loopleiding.

9. Montage

9.1 Montage van het toestel

» Teken de boorgaten af met de montagesjabloon (zie middendeel van deze handleiding).
» Boor de gaten en plaats geschikte pluggen.
» Bevestig de wandbevestiging met geschikte schroeven.
» Hang het toestel aan de wandbevestiging.

9.2 Wateraansluiting

Materièle schade

Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

Materièle schade

Het toestel kan ondicht en onbruikbaar worden.

» Stel het toestel niet bloot aan waterdruk. » Verwissel de wateraansluitingen niet.
» Stel het debiet in (zie handleiding van de kraan). Houd rekening met het maximaal toegelaten debiet bij volledig geopende kraan (zie "Installatie/technische gegevens/gegevenstabel").

Materièle schade

Bij het vastdraaien van de schroefkoppelingen dient u deze tegen te houden met een geschikte schroefsleutel.

Huz 5 ÖKO Comfort

Stem de kleurcode van de kraan-wateraansluitingen en van het toestel op elkaar af:

• Rechts blauw = "Koudwatertoevoer"
• Links rood = "Warmwateruitloop"
  » Schroef de wateraansluitingen van de kraan vast op het toestel.

Info

Let erop dat de wateraansluitingen tijdens de montage niet geknikt worden. Vermijd trekspanning tijdens de montage.

Hoz 5 Comfort

» Schroef de wateraansluitingen van de kraan vast op het toestel.

Info

De bedieningsgrepen van de tweegreeps-mengkranen voor bovenbouwmontage worden volgens DIN 44897 geleverd:

Koud water links (blauw)
Warm water rechts (rood)

9.3 Elektrische aansluiting

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.

WAARSCHUWING elektrische schok Bij vaste aansluiting op het elektriciteitsnet via een aansluitdoos moet het toestel met een afstand van minstens 3 mm op alle polen van het elektriciteitsnet kunnen losgekoppeld worden.

WAARSCHUWING elektrische schok Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Materiële schade De op het typeplaatje aangegeven spanning moet overeenkomen met de netspanning.

» Neem de gegevens op het typeplaatje in acht.

De volgende elektrische aansluitmogelijkheden zijn toegelaten:

	Huz 5 ÖKO Comfort	Hoz 5 Comfort
Aansluiting op een vrij toe-gankelijk geaard stopcontact met bijpassende stekker	X	X
Vaste aansluiting op een aan-sluitdoos met aardleiding	X	X

10. Ingebruikname

WAARSCHUWING elektrische schok De ingebruikname mag alleen uitgevoerd worden door een installateur die rekening houdt met alle veiligheidsvoorschriften.

10.1 Eerste ingebruikname

D0000049325

» Open de warmwaterklep van de kraan of zet de een-hendel mengkraan op "warm" totdat het water zonder bellen naar buiten stroomt.
» Steek de stekker in het geaarde stopcontact of schakel de zekering van de huisinstallatie in.
» Kies een temperatuur.
» Controleer de dichtheid van alle waterinstallaties.

Info Wanneer de volgorde (eerst water, dan stroom) niet wordt nageleefd, treedt de veiligheidstemperatuurbegrenzer in werking.

Ga als volgt te werk:

» Koppel het toestel los van het elektriciteitsnet.
» Vul het toestel met water.
» Sluit het toestel aan op het elektriciteitsnet.

10.1.1 Overdracht van het toestel

» Leg aan de gebruiker uit hoe het toestel werkt. Instrueer hem over het gebruik.
» Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden.
» Overhandig deze handleiding en de handleidingen van het eventuele toebehoren.

10.2 Opnieuw in gebruik nemen

Zie hoofdstuk "Installatie/ingebruikname/eerste ingebruikname".

11. Instellingen

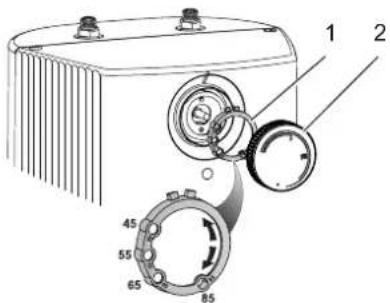

11.1 Temperatuurbegrenzing instellen

1 Begrenzingsring
2 Temperatuur-instelknop
Met behulp van de begrenzingsring onder de temperatuur-instelknop kunt u het instelbereik van de temperatuur-instelknop tot een maximale waarde begrenzen.
» Draai de temperatuur-instelknop naar de nulstand (tot tegen de linkeraanslag op "•").
» Verwijder de temperatuur-instelknop en de begrenzingsring van het toestel.
» Zet de begrenzingsring met de gewenste maximale instelling op de regelas.
» Monteer de temperatuur-instelknop in de nulstand (9).

12. Buitendienststelling

» Koppel het toestel los van het elektriciteitsnet door de stekker uit te trekken of de zekering van de huisinstallatie uit te schakelen.
» Tap het toestel af (zie het hoofdstuk "Installatie/onderhoud/toestel aftappen").

13. Storingen verhelpen

Storing	Oorzaak	Oplossing
Het toestel levert geen warm water.	De veiligheidstemperatuurbegrenzer werd geactiveerd.	Verhelp de oorzaak van de fout. Vervang eventueel de temperatuurregelaar. Laat het toestel afkoelen. Wanneer u het toestel spanningsvrij geschakeld hebt, wordt de veiligheidstemperatuurbegrenzer automatisch teruggesteld.
Sterke kookgeluiden in het toestel.	Er heeft zich kalk afgezet in het toestel.	Ontkalk het toestel.

14. Onderhoud

WAARSCHUWING elektrische schok Scheid alle polen van het toestel van het elektriciteit- snet voor aanvang van alle werkzaamheden.

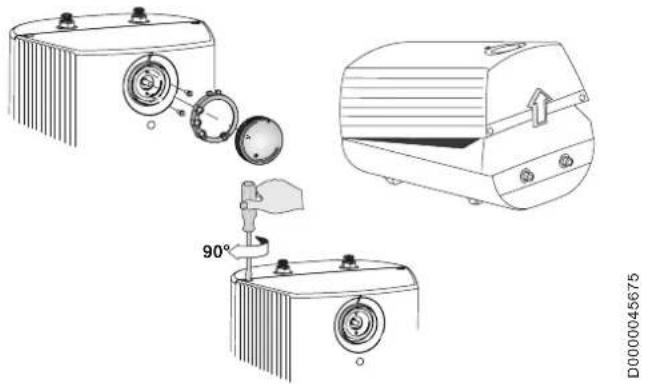

» Demonteer het toestel bij onderhoudswerken.

14.1 Het toestel aftappen

WAARSCHUWING verbranding Tijdens het aftappen kan er heet water uit het toestel lopen.

» Tap het toestel af via de aansluitstompen.

14.2 Toestel openen

90° D0000045675

» Verwijder de temperatuur-instelknop en de begrenzingsring van het toestel.
» Draai de schroeven onder de temperatuurinstelknop uit.
» Open de bovenkap door de vergrendelschroeven naar binnen te laten zakken en de kap uit te zwenken en af te nemen.

14.3 Toestel ontkalken

Materiële schade Behandel het binnenoppervlak van de boiler niet met ontkalkingsmiddelen.

» Demonteer de verwarmingsflens.
» Verwijder grove kalk van het verwarmingselement door voorzichtig te kloppen.
» Dompel het verwarmingselement tot aan de flensplaat in het ontkalkingsmiddel.

14.4 Aansluitkabel vervangen

De aansluitkabel mag alleen door een installateur vervangen worden door een origineel onderdeel. Als alternatief kunt u de elektrische kabel H05VV-F3x1,0 gebruiken.

14.5 Aardleiding controleren

» Verwijder de temperatuur-instelknop en de begrenzingsring van het toestel.
» Controleer de aardleiding (in Duitsland bv. BGV A3) aan een bevestigingsschroef van de temperatuurregelaar en aan het aardleidingcontact van de aansluitkabel.

14.6 Temperatuursensor in schermpijp positioneren

» Plaats bij vervanging van de temperatuurregelaar de temperatuursensor in de schermpijp.
» Bevestig de temperatuursensor onder de aardingsstekker.

L1 Temperatuurregelaar

	Huz 5 ÖKO Comfort	Hoz 5 Comfort
L1	185	200

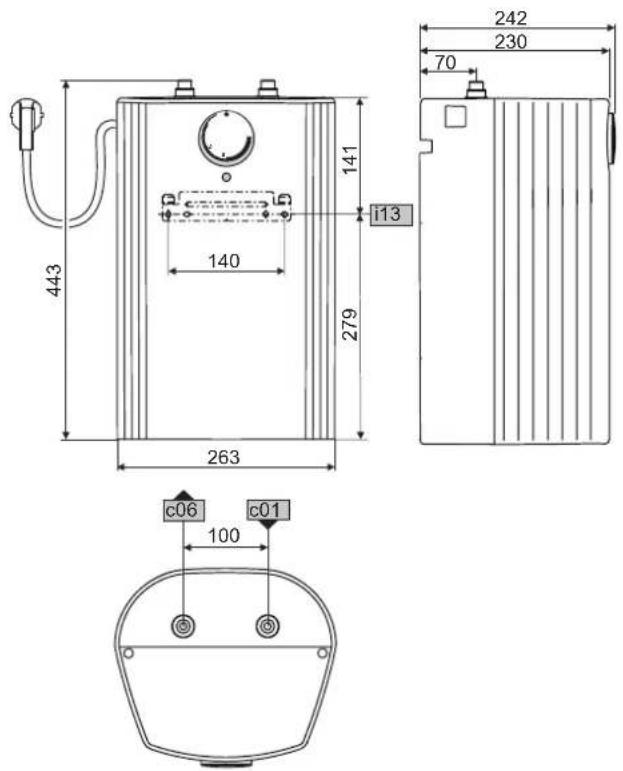

15.1 Afmetingen en aansluitingen

Huz 5 ÖKO Comfort

443 140 279 263 141 113 242 230 70 c06 c01 100

D0000018559

			Huz 5 ÖKO Comfort
c01	Koudwatertoevoer	Buitendraad	G 3/8 A
c06	Warmwateruitloop	Buitendraad	G 3/8 A
i13	Wandbevestiging

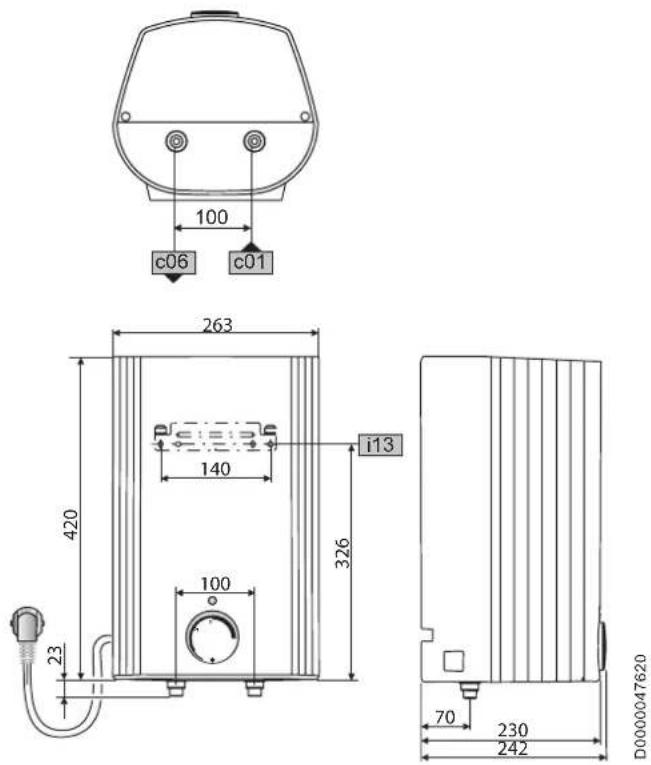

Hoz 5 Comfort

100 c06 c01 263 140 i13 420 326 100 23 70 230 242 D0000047620

			Hoz 5 Comfort
c01	Koudwatertoevoer	Buitendraad	G 1/2 A
c06	Warmwateruitloop	Buitendraad	G 1/2 A
i13	Wandbevestiging

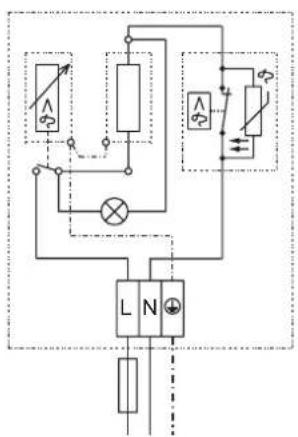

15.2 Elektriciteitsschema

1/N/PE \~ 230 V

Het opwarmdiagram is afhankelijk van de verkalking en van de restwarmte. De opwarmtijd bij een koudwatertoevoer van 10 °C en maximale temperatuurinstelling vindt u in het diagram.

D0000047175

x Temperatuur in °C

y Duur in min

15.4 Plaatselijke vergunningen en certificaten

De keurmerken zijn vermeld op het typeplaatje.

15.5 Extreme werkings- en storingsomstandigheden

In geval van een storing kan in de installatie kortstondig een temperatuur van maximaal 100 °C optreden.

15.6 Informatie over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijke vormgeving van energiegerelateerde producten (ErP).

		Huz 5 ÖKO comfort	Hoz 5 Comfort
		222164	222154
Fabrikant		AEG Haus-technik	AEG Haus-technik
Laadprofiel		XXS	XXS
Energieklasse		A	A
Energetisch rendement	%	38	38
Jaarlijks stroomverbruik	kWh	487	487
Temperatuurinstelling af fabriek	°C	55	55
Geluidsniveau	dB(A)	15	15
Dagelijks stroomverbruik	kWh	2,254	2,254

15.7 Gegevenstabel

		Huz 5 ÖKO Comfort	Hoz 5 Comfort
		222164	222154
Hydraulische gegevens
Nominale inhoud	I	5	5
Mengwatervolume 40 °C	I	10	10
Elektrische gegevens
Nominale spanning	V	230	230
Nominaal vermogen	kW	2	2
Nominale stroom	A	8,7	8,7
Zekering	A	10	10
Fasen		1/N/PE	1/N/PE
Frequentie	Hz	50/60	50/60
Werkingsgebied
Temperatuurinstelbereik	°C	35-85	35-85
Max. toegelaten druk	MPa	0	0
Max. debiet	l/min	5	5
Energiegegevens
Energieverbruik in stand-by/24 uur bij 65 °C	kWh	0,22	0,22
Energie-efficiëntieklasse		A	A
Uitvoeringen
Beschermingsgraad (IP)		IP24 D	IP24 D
Type montage: onder het tappunt		X
Type montage: boven het tappunt			X
Uitvoering		open	open
Materiaal binnenreservoir		Kunststof	Kunststof
Materiaal isolatie		EPS	EPS
Kleur		wit	wit
Afmetingen
Diepte	mm	230	230
Hoogte	mm	443	443
Breedte	mm	263	263
Gewichten
Gewicht	kg	3,2	3,2

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

1702 Groot-Bijgaarden

Tel. [phone]

Fax [phone]

Czech Republic

STIEBEL ELTRON spol. s r.o.

K Hájům 946
