Producttype	Gesloten boiler (elektrische boiler SWW)
Merk	AEG
Model	STM 20
Nominale capaciteit	200 liter
Hoogte	1570 mm
Breedte	630 mm
Diepte	730 mm
Leeggewicht	65 kg
Gewicht in bedrijf	265 kg
Elektrische voeding	230/400 V, 50/60 Hz, 1/N/PE of 3/N/PE
Aansluitvermogen	2 tot 6 kW afhankelijk van configuratie
Temperatuurinstelbereik	35 °C tot 82 °C (max. 95 °C bij storing)
Maximaal toelaatbare druk	0,6 MPa (6 bar)
Maximaal debiet	30 l/min
Beschermingsgraad	IP25
Hoofdfuncties	Enkel vermogen, dubbel vermogen, snelle opwarming, antivriesbeveiliging
Corrosiebescherming	Speciaal email en beschermanode
Onderhoud en reiniging	Periodiek ontkalken, anode elke 2 jaar controleren, regelmatig de veiligheidsklep bedienen
Veiligheid	Veiligheidsklep, veiligheidsbegrenzer, meerpolige uitschakeling, aardlekschakelaar aanbevolen
Onderdelen en repareerbaarheid	Verwarmingselement, beschermanode, thermostaat, schakelaar, corrosiebestendige weerstand vervangbaar
Algemene informatie	Installatie op een vorstvrije plaats, vaste aansluiting, huishoudelijk gebruik

Veelgestelde vragen - STM 20 AEG

Wat is de capaciteit van de AEG STM 20 boiler?

Het model STM 20 heeft een nominale capaciteit van 200 liter water.

Wat is het elektrische vermogen van het apparaat?

Het aansluitvermogen varieert van 2 tot 6 kW afhankelijk van de configuratie (230 V of 400 V).

Hoe stel ik de watertemperatuur in?

Gebruik de continue temperatuurknop. Het bereik loopt van 35 °C (stand Koud/vorstvrij) tot 82 °C (maximum). De aanbevolen stand is ongeveer 60 °C (eco).

Wat te doen als het water niet warm wordt?

Controleer eerst de zekeringen in de meterkast. Als het probleem aanhoudt, kan de veiligheidsbegrenzer zijn geactiveerd (temperatuur lager dan -15 °C): druk op de resetknop. Neem anders contact op met een installateur.

Hoe onderhoud ik de beschermanode?

Laat de beschermanode de eerste keer elke 2 jaar controleren door een installateur, daarna volgens de vastgestelde periodiciteit. Vervang deze indien nodig.

Waar dient de veiligheidsklep voor en hoe onderhoud ik deze?

De veiligheidsklep voorkomt overdruk. Bedien deze regelmatig om vastlopen door kalkaanslag te voorkomen. Het water moet vrij kunnen stromen via de afvoerleiding.

Kan ik het apparaat zelf installeren?

De installatie, inbedrijfstelling en het onderhoud moeten worden uitgevoerd door een gekwalificeerde installateur volgens de geldende normen.

Wat zijn de afmetingen en het gewicht van de STM 20?

Hoogte: 1570 mm, Breedte: 630 mm, Diepte: 730 mm. Leeggewicht: 65 kg, gewicht in bedrijf: 265 kg.

Is het apparaat beschermd tegen vorst?

Ja, als de stroomtoevoer behouden blijft en de thermostaat op de stand Koud (vorstvrij) staat, verwarmt het apparaat om vorst te voorkomen. De waterleidingen en de veiligheidsgroep zijn niet beschermd.

Hoe leeg ik het apparaat?

Sluit de koudwatertoevoerklep, open de warmwaterkranen en tap vervolgens af via de veiligheidsgroep. Let op: het water kan zeer heet zijn (risico op brandwonden).

GEBRUIKSAANWIJZING STM 20 AEG

Gesloten staande warmwaterboiler

Bediening en installatie 29

Gesloten staande warmwaterboiler

Bediening en installatie 42

SPECIALE AANWIJZINGEN

BEDIENING

15.2 Apparaat legen

1. Algemene aanwijzingen 30
2. Veiligheid 30 3. Toestelbeschrijving 31
3. Instellingen 31
4. Reiniging, verzorging en onderhoud 31
5. Problemen verhelpen 31

INSTALLATIE

1. Veiligheid 32 8. Toestelbeschrijving 32
2. Voorbereidingen 32
3. Montage 32
4. Ingebruikname 34
5. Instellingen 34
6. Buitendienststelling 34
7. Storingen verhelpen 34
8. Onderhoud 35
9. Technische gegevens 36

GARANTIE

MILIEU EN RECYCLING

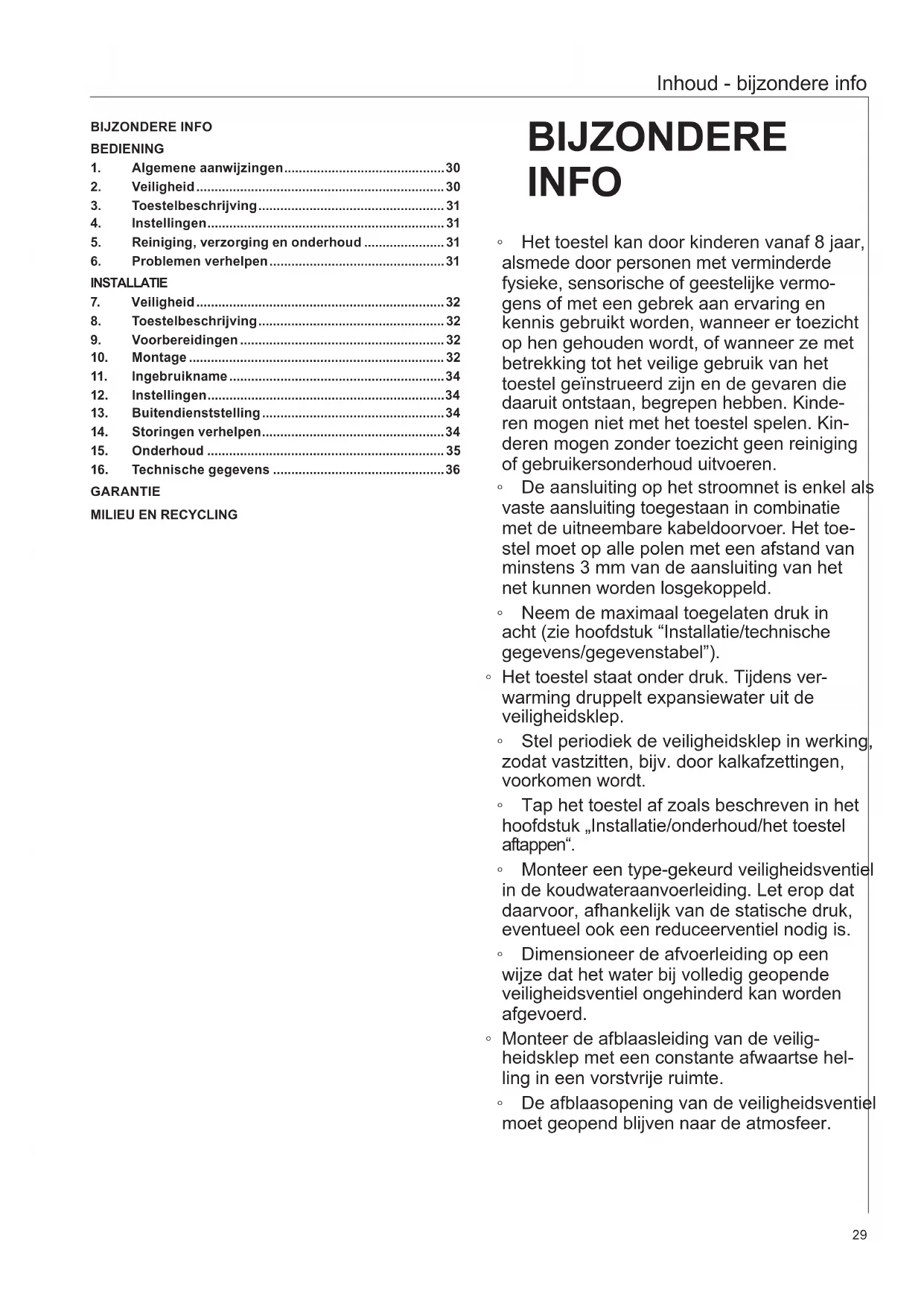

BIJZONDERE INFO

• Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren. De aansluiting op het stroomnet is enkel als vaste aansluiting toegestaan in combinatie met de uitneembare kabeldoorvoer. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld. Neem de maximaal toegelaten druk in acht (zie hoofdstuk "Installatie/technische gegevens/gegevenstabel").
• Het toestel staat onder druk. Tijdens verwarming druppelt expansiewater uit de veiligheidsklep. Stel periodiek de veiligheidsklep in werking, zodat vastzitten, bijv. door kalkafzettingen, voorkomen worden. Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen". Monteer een type-gekeurd veiligheidsventiel in de koudwateraanvoerleiding. Let erop dat waarvoor, afhankelijk van de statische druk, eventueel ook een reduceerventiel nodig is. Dimensioneer de afvoerleiding op een wijze dat het water bij volledig geopende veiligheidsventiel ongehinderd kan worden afgevoerd. Monteer de afblaasleiding van de veiligheidsklep met een constante afwaartse helling in een vorstvrije ruimte. De afblaasopening van het veiligheidsventiel moet geopend blijven naar de atmosfeer.

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats. Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar Hier staan mogelijke gevolgen, wanneer de veiligheidsaanwijzingen worden genegeerd.

Hier staan maatregelen om het gevaar af te wenden.

1.1.2 Symbolen, soort gevaar

Sym- bool	Soort geaar
!	Letsel
	Elektrische schok
	Verbranding (Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD	Betekenis
GEVAAR Aanwi	zingen die leiden tot zwaar letsel of overlijden, wanner deze nicht in acht worden genomen.
WAARSCHU-WING	Aanwijzingen die kuren leiden tot zwaar letsel of overlijden, wanner deze nicht in acht worden genomen.
VOORZICTHIG	Aanwijzingen die kuren leiden tot middelmatig zwaar oflicht letsel, wanner deze nicht in acht worden genomen.

1.2 Andere aandachtspunten in deze documentatie

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

» Lees de aanwijzingsteksten grondig door.

Symbool Betekenis
!	Materiële schade (toestel-, gevolg-, milieuschade)
	Het toestel afdanken

» Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders vermeld, worden alle maten in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het druktoestel is bestemd voor het verwarmen van drinkwater.

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires. In geval van wijzigingen of aanpassingen aan het toestel vervalt alle garantie.

2.2 Algemene veiligheidsaanwijzingen

Bij uitlooptemperaturen van meer dan 43°C bestaat gevaar voor brandwonden.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Info

Het toestel staat onder druk.

Tijdens verwarming druppelt expansiewater UIT de veiligheidsklep.

» Waarschuw uw installateur, als er na het verwarmen nog water nadruppelt.

2.3 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

Het drinkwater wordt met behulp van elektriciteit door het toestel opgewarmd. De temperatuur kunt u via de temperatuurinstelknop bepalen. Afhankelijk van de voeding en de werkwijze wordt het opwarmen automatisch uitgevoerd tot aan de gewenste temperatuur. Dit toestel is geschikt voor een of meer tappunten.

De stalen boiler is aan de binnenzijde voorzien van speciaal direct email "anticor" en van een veiligheidsanode. De anode is bestemd voor het beschermen van het binnenreservoir tegen corrosie. De boiler is ommanteld met isolatie en een bekleding.

Het toestel is ook bij de temperatuurinstelling "koud" tegen vorst beschermd, op voorwaarde dat de voeding is gewaarborgd. Het toestel wordt tijdig ingeschakeld en het water wordt verwarmd. Het toestel biedt de waterleiding en de veiligheidsgroep echter geen bescherming tegen vorst.

Eenkringwerking

Het toestel verwarmt bij elke temperatuurinstelling automatisch op, afhankelijk van de stroomvoorziening.

Tweekringwerking

Het toestel verwarmt bij elke temperatuurinstelling tijdens de nachtstroom (periodes met laagtarief van de energiemaatschappij) de waterinhoud automatisch op met normaal verwarmingsvermogen. Bovendien kunt u de snelopwarming inschakelen tijdens het dagtarief.

4. Installatie

Het is mogelijk de temperatuur traploos in te stellen.

De temperaturen kunnen afhankelijk van het systeem van de nominale waarde afwijken.

De temperatuurinstelling is bij levering begrensd. De installateur kan de begrenzing terugdraaien (zie hoofdstuk "Installatie/instellingen").

Tweekringwerking met snelopwarming

26 02.79.0002

1 Drukknop voor snelopwarming

U kunt de snelopwarming inschakelen met de drukknop. Als de ingestelde temperatuur is bereikt, schakelt de snelopwarming uit en niet opnieuw in.

5. Reiniging, verzorging en onderhoud

Laat de elektrische veiligheid van het toestel en de werking van de veiligheidsgroep periodiek controleren door een installateur. Laat de veiligheidsanode voor het eerst na twee jaar door een installateur controleren. De installateur beslist vervolgens met welke intervallen een nieuwe controle uitgevoerd moet worden. Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.

Kalkaanslag

Bijna al het water geeft kalk af bij hoge temperaturen. De kalk slaat neer in het toestel en beïnvloedt de werking en de levensduur van het toestel. De verwarmingselementen moeten van tijd tot tijd worden ontkalkt. De installateur, die op de hoogte is van de plaatselijke waterkwaliteit, kan u meedelen wanneer het volgende onderhoud moet uitgevoerd worden.

Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen. Stel periodiek de veiligheidsklep in werking, zodat vastzitten, bijv. door kalkafzettingen, voorkomen wordt.

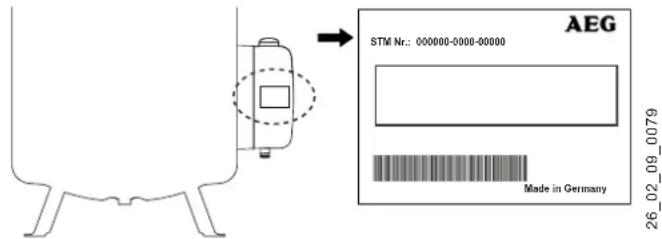

6. Problemen verhelpen

Probleem Oorzaak Oplossing
Het water worden nicht warm.	Er is geen spanning.	Controleer de zeke- ringen van de huisins- tallatie.
De uitstroomhoeveel- heid is laag.	De straalregelaar in de kraan of de dou- chekop is verkakt of vuil.	Reinig en/of ontkalk de straalregelaar of de douchekop.

Waarschuw de installateur als u de oorzaak zelf niet verhelpen kunt. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000-0000-00000).

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

72 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en bepalingen in acht.

8. Toestelbeschrijving

8.1 Leveringsomvang

Bij het toestel worden het volgende geleverd:

Kleefrozet, kunststofsluitdop, overgangsstuk G 1/2 met vlakke afdichting

8.2 Toebehoren

Noodzakelijk toebehoren

Afhankelijk van de statische druk zijn veiligheidsgroepen en reduceerafsluiters verkrijgbaar. Deze typegekeurde veiligheidsgroepen beschermen het toestel tegen een verboden drukoverschrijding.

Overig toebehoren

Thermometers zijn verkrijgbaar als accessoire.

Als een staafanode niet bovenlangs gemonteerd kan worden, installeert u een elementanode.

9. Voorbereidingen

9.1 Montageplaats

Monteer het toestel altijd in een vorstvrije ruimte in de buurt van het tappunt en bevestig het toestel op de vloer.

9.2 Transport

Materiële schade

Voor het transport naar de opstelplaats is het aan te bevelen de boilerommanteling te demonteren, zodat deze niet vuil wordt of beschadigd raakt (zie hoofdstuk "Montage/boilerommanteling en eventuele circulatieleiding monteren").

10. Montage

10.1 Boilerommanteling en eventuele circulatieleiding monteren

Info

Monteer de boilerommanteling met deksel voor de wateraansluiting en evt. voor de circulatieleiding of de elektrische verwarmingsflens.

Monteer de sokkelafdekking na de dichtheidscontrole.

Een circulatieleiding monteert u op de aansluiting "Circulatie". U kunt de aansluiting "Circulatie" ook voor de aansluiting van een thermometer gebruiken (zie hoofdstuk "Technische gegevens / afmetingen en aansluitingen").

Demontage

Verwijder het deksel van de boilerommanteling. Trek de temperatuurinstelknop eraf. Verwijder het afsluitdeksel en de kabeldoorvoer. Verwijder achtereenvolgens het afsluitdeksel, de kabeldoorvoer en de boilerommanteling.

Montage

Monteer de boilerommanteling. Monteer de kabeldoorvoer en het afsluitdeksel. Steek de temperatuurinstelknop erop. Wanneer u de aansluiting "Circulatie" voor de circulatieleiding gebruikt, dient u ter hoogte van de aansluiting (holte in het schuim) een opening voor de circulatieleiding in de boilerommanteling te snijden.

Verwijder de isolatie ter hoogte van de aansluiting. Steek de circulatieleiding door de opening in de boilerommanteling en monteer de circulatieleiding. Isoleer de aansluiting "Circulatie". Schroef het meegeleverde overgangsstuk met vlakke afdichting en een verlenging erop. Breng de kleefrozet aan op de boilerommanteling.

10.2 Wateraansluiting en veiligheidsgroep

10.2.1 Veiligheidsaanwijzingen

Info

Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

Materiële schade

Neem de instructies van de fabrikant en het hoofdstuk "Technische gegevens / storingssituaties" in acht bij het gebruik van kunststofbuizen.

Materiële schade

Het toestel moet met drukkranen worden gebruikt.

Koudwaterleiding

Als materiaal is thermisch verzinkt staal, roestvrij staal, koper of kunststof toegestaan.

Een veiligheidsklep is verplicht.

Warmwaterleiding

Als materiaal zijn roestvrijstalen, koperen of kunststof buizen toegestaan.

10.2.2 Aansluiting

» Spoel de buizen grondig door.

Het is verboden de maximaal toegelaten druk te overschrijden (zie hoofdstuk "Technische gegevens/gegevenstabel").

Monteer een type-gekeurde veiligheidsklep in de koudwateraanvoerleiding. Let erop dat, afhankelijk van de statische druk, eventueel ook een reduceerafsluiter nodig is. Monteer de warmwateruitloopleiding en de koudwateraanvoerleiding. Sluit de hydraulische aansluitingen met een vlakke afdichting aan. Gebruik een afvoerleiding met voldoende capaciteit om het water bij volledig geopende veiligheidsklep ongehinderd af te voeren. Monteer de afblaasleiding van de veiligheidsklep met een constante afwaartse helling in een vorstvrije ruimte. De afblaasopening van de veiligheidsklep moet geopend blijven naar de atmosfeer.

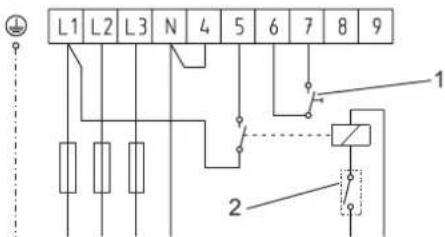

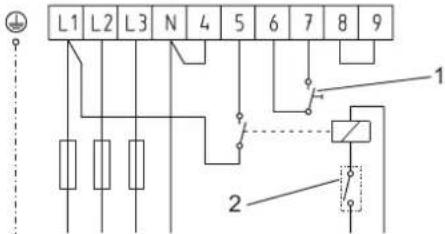

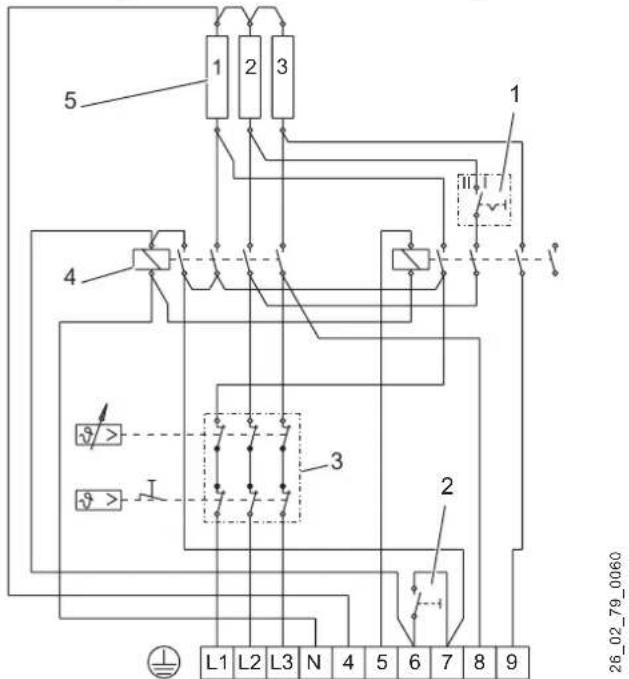

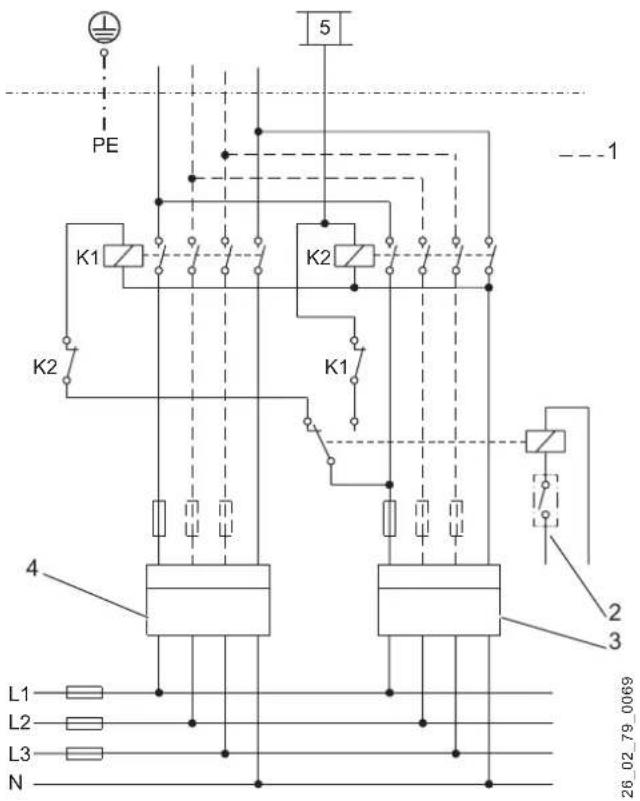

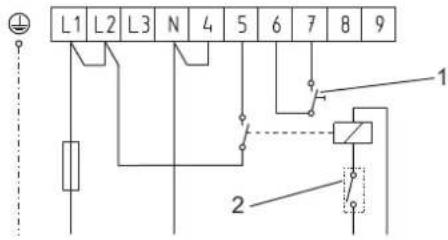

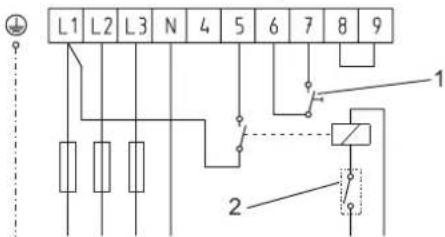

10.3 Elektrische aansluiting

WAARSCHUWING: elektrische schok. Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

WAARSCHUWING: elektrische schok. De aansluiting op het stroomnet is enkel als vaste aansluiting toegestaan in combinatie met de uitneembare kabeldoorvoer. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.

WAARSCHUWING: elektrische schok. Zorg ervoor dat het toestel is aangesloten op de aardleiding.

WAARSCHUWING: elektrische schok. Installeer een reststroom-veiligheidsapparaat (RCD).

Materiële schade

Neem de gegevens op het typeplaatje in acht. De aangegeven spanning moet overeenkomen met de netspanning.

Trek de temperatuurinstelknop eraf. Draai de schroeven onderaan het afsluitdeksel eruit en verwijder het afsluitdeksel. Prepareer de aansluitkabel en steek deze door de kabeldoorvoer in de schakelruimte. Selecteer een kabeldiameter die voldoet aan het vermogen van het toestel. Sluit het gewenste vermogen aan in overeenstemming met de aansluitvoorbeelden (zie hoofdstuk "Technische gegevens/elektriciteitsschema's en aansluitingen"). Monteer het afsluitdeksel. Steek de temperatuurinstelknop erop. Indien de energieleverancier een snelopwarming niet toestaat, moet de drukknop met de bijgevoegde kunststofsluitdop worden afgedekt. Markeer met een pen het geselecteerde aansluitvermogen en de -spanning op het typeplaatje.

11. Ingebruikname

11.1 Eerste ingebruikname

Open een tappunt tot het toestel is gevuld en het leidingnet luchtvrij is. Stel het doorstroomvolume in. Let daarbij op het maximaal toegelaten doorstroomvolume bij een volledig geopende kraan (zie hoofdstuk "Technische gegevens/gegevenstabel"). Reduceer, indien gewenst, het doorstroomvolume op de smoorklep van de veiligheidsgroep. Voer een dichtheidscontrole uit. Draai de temperatuurinstelknop naar de maximale temperatuur. Schakel de netspanning in. Controleer de werkmodus van het toestel.

Controleer de goede werking van de veiligheidsgroep.

Overdracht van het toestel

Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan. Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden.

Overhandig deze handleiding.

11.2 Opnieuw in gebruik nemen

Zie hoofdstuk "Eerste ingebruikname".

12. Instellingen

Temperatuurkeuzebegrenzing

U kunt de temperatuurkeuzebegrenzing via de temperatuurinstelknop instellen.

Fabrieksinstelling: begrenzing op 60 °C

Zet de temperatuurinstelknop op "koud" en ontkoppel het toestel van het elektriciteitsnet. Verwijder de temperatuurinstelknop en het afsluitdeksel.

1 Begrenzingsschijf 2 Zonder begrenzingsschijf, maximaal 82 °C

U kunt de begrenzing instellen op 45 °C / 60 °C door de begrenzingsschijf te draaien. Als u de begrenzingsschijf hebt verwijderd, kan de maximale temperatuur ingesteld worden. Steek het afsluitdeksel en de temperatuurinstelknop weer erop.

Verbreek de verbinding tussen het toestel en de netspanning met de zekering in de huisinstallatie. Tap het toestel af. Zie het hoofdstuk "Onderhoud/ toestel aftappen".

14. Storingen verhelpen

Info

Bij temperaturen onder -15 °C kan de veiligheidstemperatuurbegrenzer geactiveerd worden. Het toestel kan al bij opslag of bij het transport aan deze temperaturen worden blootgesteld.

Storing Oorzaak Oplossing
Het water wordt nicht warm. De snelopwarming Er is een verwar-	De veiligheidstem-peratuurbegrenzer is geactiveerd,,ondat de regelaar defect is. De veiligheidstem-peratuurbegrenzer is geactiveerd,omdat de temperatuur lager is dan -15 °C. schakelt Niet in.	Los de oorzaak van de storing op, Vervang de combinatie rege-laar-begrenzer. Druk op de resetknop.
	mingselement defect.	Vervang de verwar-mingsflens.
De veiligheidsklep druppelt na, wonneer de verwarming is uit-geschakeld.	De klepzitting is vuil.	Reinig de klepzitting.

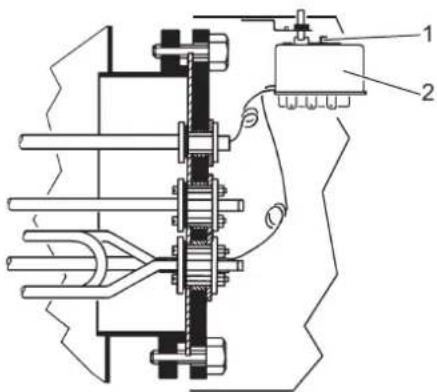

1 Resetknop 2 Veiligheidstemperatuurbegrenzer

15. Onderhoud

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie conform de voorschriften uit.

WAARSCHUWING elektrische schok Scheid alle polen van het toestel van de netspanning voor aanvang van alle werkzaamheden.

Wanneer het toestel moet worden afgetapt, raadpleeg dan het hoofdstuk "Het toestel aftappen".

15.1 Veiligheidsklep controleren

Zet de veiligheidsklep op de veiligheidsgroep regelmatig open tot de volle waterstraal eruit loopt.

15.2 Het toestel aftappen

WAARSCHUWING verbranding Tijdens het aftappen kan er heet water uit het toestel lopen.

Indien de boiler voor onderhoudswerkzaamheden of bij vorstgevaar moet worden afgetapt voor de bescherming van de volledige installatie, gaat u als volgt te werk:

Sluit de afsluitklep in de koudwateraanvoerleiding. Open de warmwaterklep van alle aftappunten. Tap het toestel af via de veiligheidsgroep.

15.3 Veiligheidsanode controleren/vervangen

Controleer de veiligheidsanode voor het eerst na 2 jaar en vervang deze, indien nodig. Neem de maximale overgangsweerstand tussen de veiligheidsanode en het reservoir in acht. Als een staafanode niet bovenlangs kan gemonteerd worden, installeert u een elementanode. Beslis daarna in welke tijdsintervallen de verdere controles moeten worden uitgevoerd.

15.4 Het toestel reinigen en ontkalken

Gebruik geen ontkalkingspomp. Ontkalk de verwarmingsflens pas wanneer deze is gedemonteerd en behandel het oppervlak van de boiler en de veiligheidsanode niet met ontkalkingsmiddelen.

Zie voor het aandraaien van de flensschroeven het hoofdstuk "Technische gegevens/afmetingen en aansluitingen".

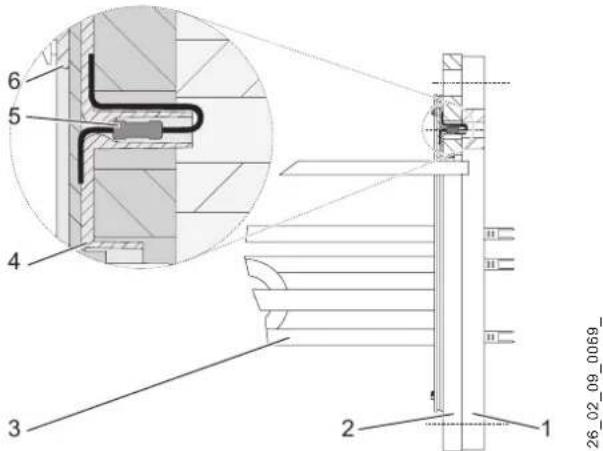

15.5 Verwarmingsflens verrangen

1 Isolatieplaat 2 Flensplaat 3 Soldeerflens 4 Isolatieplaat 5 Corrosiebeschermende draad 390 6 Dichting

De corrosiebeschermende draad dient als potentiaalcompensatie en voorkomt stroomuitgangscorrosie op de verwarmingselementen.

De corrosiebeschermende draad mag bij onderhoudswerkzaamheden niet beschadigd of verwijderd worden. Zet, na vervanging van de corrosiebeschermende draad, de verwarmingsflens weer op de juiste wijze in elkaar.

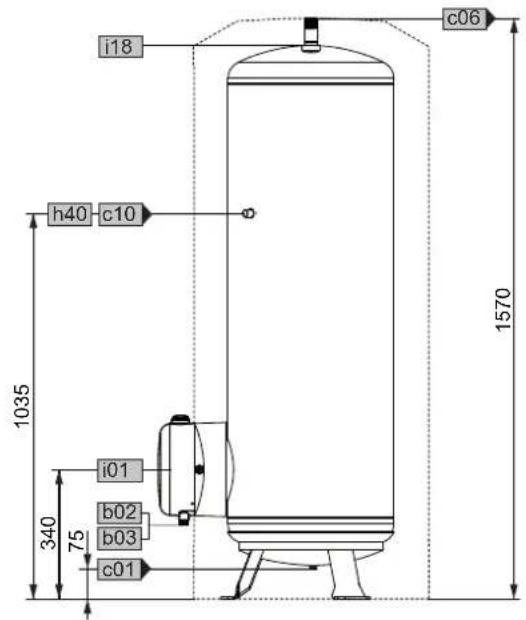

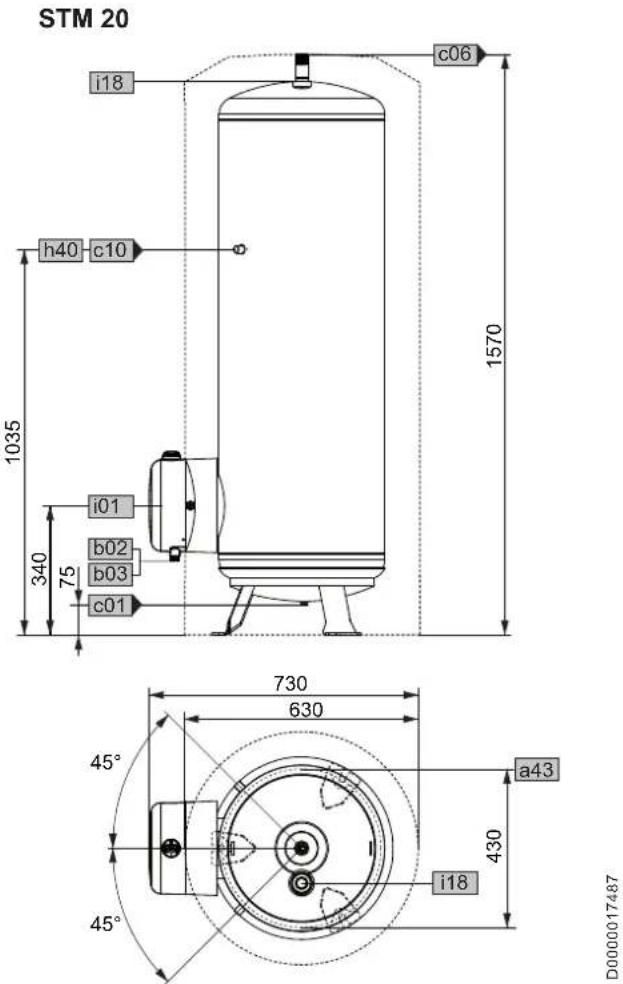

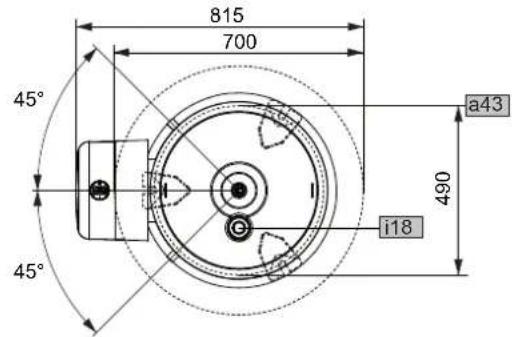

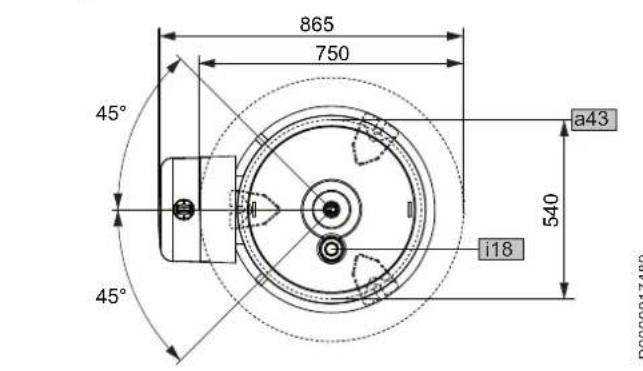

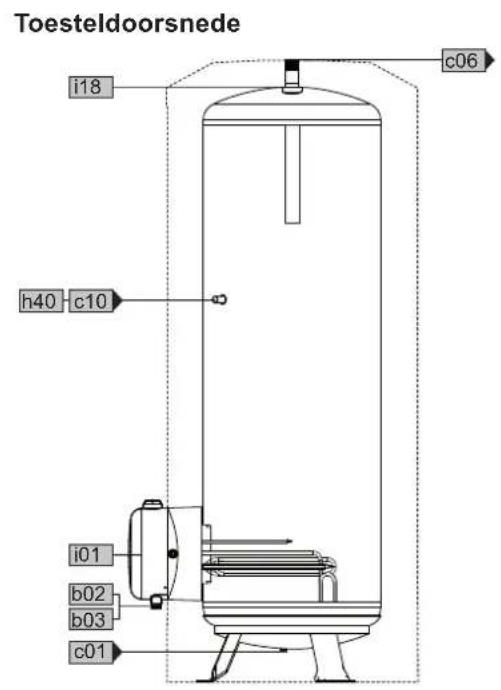

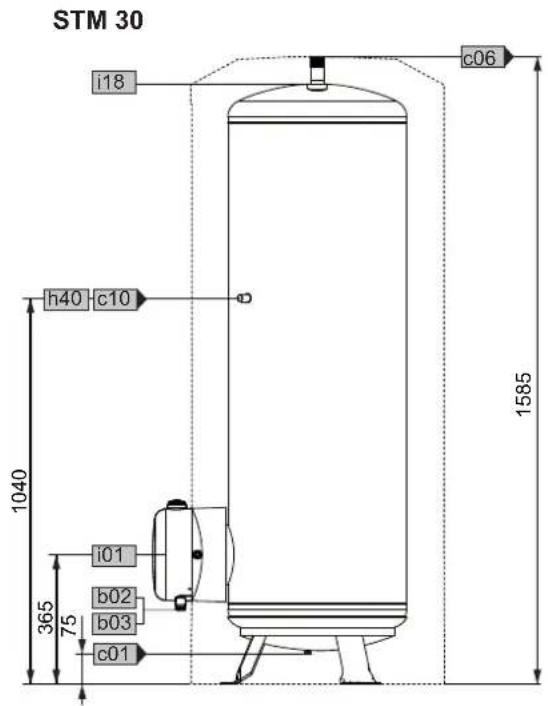

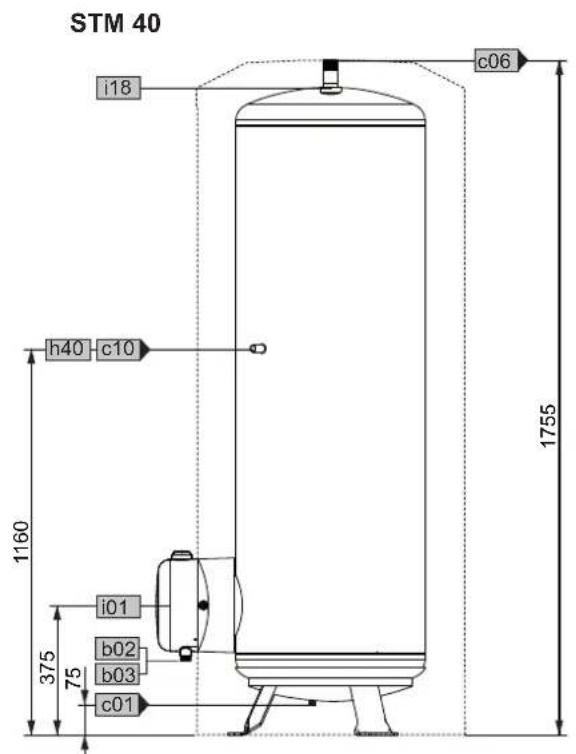

16.1 Afmetingen en aansluitingen

		STM 20
a43	Toestel Hartcirkeldiameter	voeten	mm	430
a45	Bevestigingsgat stelpoten	Diameter	mm	19
b02	Doorvoer elektr.kabels I	Schroefkoppeling		PG 16
b03	Doorvoer elektr.kabels II	Schroefkoppeling		PG 13,5
c01	Koudwatertoevoer	Buitendraad		G 1 A
c06	Warmwateruitloop	Buitendraad		G 1 A
c10	Circulatie	Buitendraad		G 1/2 A
h40	Thermometer warm water	Buitendraad		G 1/2 A
i01	Flens	Diameter	mm	210
		Hartcirkeldiameter	mm	180
		Inbouwdiepte	mm	400
		Bouten		M 12
		Aanzetakppel	Nm	55
i18	Veiligheidsanode

D0000017488

		STM 30
a43	Toestel Hartcirkeldiameter	voeten	mm	490
a45	Bevestigingsgat stelpoten	Diameter	mm	19
b02	Doorvoer elektr.kabels I	Schroefkoppeling		PG 16
b03	Doorvoer elektr.kabels II	Schroefkoppeling		PG 13,5
c01	Koudwatertoevoer	Buitendraad		G 1 A
c06	Warmwateruitloop	Buitendraad		G 1 A
c10	Circulatie	Buitendraad		G 1/2 A
h40	Thermometer warm water	Buitendraad		G 1/2 A
i01	Flens	Diameter	mm	210
		Hartcirkeldiameter	mm	180
		Inbouwdiepte	mm	400
		Bouten		M 12
		Aanzetakppel	Nm	55
i18	Veiligheidsanode

D0000035572

		STM 40
a43	Toestel Hartcirkeldiameter	voeten	mm	540
a45	Bevestigingsgat stelpoten	Diameter	mm	19
b02	Doorvoer elektr.kabels I	Schroefkoppeling		PG 16
b03	Doorvoer elektr.kabels II	Schroefkoppeling		PG 13,5
c01	Koudwatertoevoer	Buitendraad		G 1 A
c06	Warmwateruitloop	Buitendraad		G 1 A
c10	Circulatie	Buitendraad		G 1/2 A
h40	Thermometer warm water	Buitendraad		G 1/2 A
i01	Flens	Diameter	mm	210
		Hartcirkeldiameter	mm	180
		Inbouwdiepte	mm	400
		Bouten		M 12
		Aanzetkoppel	Nm	55
i18	Veiligheidsanode

16.2 Elektriciteitsschema's en aansluitingen

16.2.1 Werking met elektrische verwarmingsflens

1 Vermogensschakelaar in de schakelruimte 2 Drukknop voor snelopwarming 3 Combinatie regelaar-begrenzer 4 Relais 5 Verwarmingselementen (telkens 2 kW vermogen)

Aansluitvoorbeelden tweekringwerking, meting met een meter:

Bij de volgende aansluitvoorbeelden is het vermogen van de snelopwarming gedurende de tijd van het dagtarief na de schuine streep weergegeven.

Let op de instelling van de vermogensschakelaar in de schakelruimte.

Schakelaarstand I: 2/4 kW, 1/N/PE ~ 230 V Schakelaarstand II: 4/4 kW, 1/N/PE ~ 230 V

Schakelaarstand I: 2/6 kW, 3/N/PE ~ 400 V

Schakelaarstand I: 3/6 kW, 3/N/PE ~ 400 V

Schakelaarstand I: 4/6 kW, 3/N/PE ~ 400 V Schakelaarstand II: 6/6 kW, 3/N/PE ~ 400 V

Aansluitvoorbeeld tweekringwerking met twee meters 1/N/PE ~ 230 V of 3/N/PE ~ 400 V

K1 Relais 1 K2 Relais 2

1 Bijkomend noodzakelijke aansluitingen voor 3/N/PE ~ 400 V

2 Contact van de stroomregeling 3 Teller nachtstroom 4 Teller dagstroom

Let op de overeenstemming van de fasen.

Aansluitvoorbeelden éénkring:

Bij de volgende aansluitvoorbeelden is het vermogen van de snelopwarming tussen haakjes aangeduid.

Let op de instelling van de vermogensschakelaar in de schakelruimte.

Schakelaarstand I: 2 (4) kW, 1/N/PE ~ 230 V Schakelaarstand II: 4 (4) kW, 1/N/PE ~ 230 V

Schakelaarstand I: 2 (6) kW, 3/N/PE ~ 400 V

Schakelaarstand I: 3 (6) kW, 3/N/PE ~ 400 V

Schakelaarstand I: 4 (6) kW, 3/N/PE ~ 400 V Schakelaarstand II: 6 (6) kW, 3/N/PE ~ 400 V

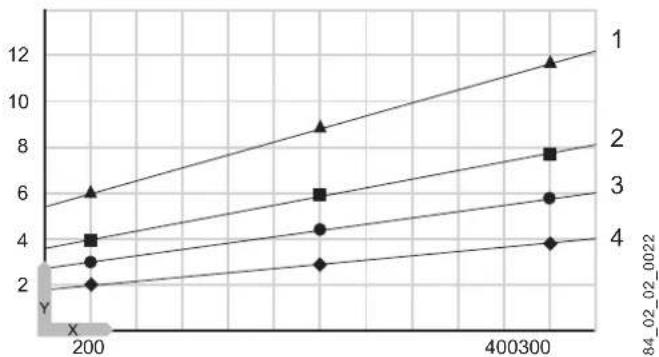

16.3 Verwarmingsgrafiek

De opwarmtijd is afhankelijk van de boilerinhoud, van de koudwatertemperatuur en van het verwarmingsvermogen.

Grafiek met 10°C koudwatertemperatuur en temperatuurinstelling "e":

Bij een storing kunnen temperaturen tot 95°C bij 0,6 MPa voorkomen.

16.5 Gegevens over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijke vormgeving van energiegerelateerde producten (ErP).

STM 20 STM 30 STM 40
182239 182240 182241
Fabrikant		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Lastprofil XL XL XL
Energieklasse		C	C	C
Energetisch rendement	%	39	39	39
Jaarliks stroomverbruik	kWh	4294	4311	4268
Temperatuurinstelling af fabrik	°C	60	60	60
Geluidsniveau	dB(A)	15	15	15
Mogelijkheid voor exclusive werkung tijdens DALuren		-	-	-
Bijzondere aanwijzingen voor efficiëntiemeting
Smart-functie		-	-	-
Dagelijks stroomverbruik	kWh	19,699	19,796	19,544
Boilervolume	I	200	300	400
Mengwatervolume 40 °C	I	392	582	768

16.6 Gegevenstabel

	TM 20	TM 30	$TM 40
		182239	182240	182241
Hydraulische gegevens
Nominate inhoud	I	200	300	400
Mengwatervolume van 40 °C (15 °C/65 °C)	I	392	582	768
Elektrische gegevens
Aansluitvermögen ~ 230 V	kW	2-4	2-4	2-4
Aansluitvermögen ~ 400 V	kW	2-6	2-6	2-6
Nominate spanning	V	230/400	230/400	230/400
Fasen		1/N/PE,3/N/PE	1/N/PE,3/N/PE	1/N/PE,3/N/PE
Frequentie	Hz	50/60	50/60	50/60
Werkwijze eén-span		X	X	X
Werkwijze twee-span		X	X	X
Werkingsgebied
Temperatuurinstelbereik	°C	35-82	35-82	35-82
Max. toegelaten druk	MPa	0,6	0,6	0,6
Testdruk	MPa	0,78	0,78	0,78
Max. toegelaten temperatuur	°C	95	95	95
Max. doorstroomvolume	l/min	30	38	45
Geleidhaarheid drinkwater min./max.	μS/cm	100-1500	100-1500	100-1500
Energiegegevens
Energieverbruik in stand-by/24 uur bij 65 °C	kWh	1,4	1,8	2,1
Uitvoeringen
Beschermingsgraad (IP)		IP25	IP25	IP25
Uitvoering gesloten		X	X	X
Kleur		wit	wit	wit
Afmetingen
Hoogte	mm	1570	1585	1755
Breedte	mm	630	700	750
Diepte	mm	730	815	865
Gewichten
Gevuld gewicht	kg	265	377	490
Leeg gewicht	kg	65	77	90

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar een van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijke garantie wordt alleen verstrekt wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventuele door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

СИСТЕМНЫЕ УКАЗАНИЯ

ЭКСПЛУАТАЦИЯ

1. Общие указания 43
2. Техника безопасности 43
3. Описание устройства 44
4. Настройки 44
5. Чистка, уход и техническое обслуживание...44
6. Устранение неисправностей 44

УСТАНОВКА

1. Техника безопасности.. 45
2. Описание устройства 45
3. IodrotobteIbIe MeponpIaTn 45
4. MoHTaxK 45
5. BboB 3Kcnnyatauio 47
6. HacrpoKu 47
7. BBIOB n3 3KcNlyatau.. 47
8. YcTpaHHeMe HEnCnpaBHOtei 47
9. Texnueeckoe 06cnykBaHne..48
10. Texnueckne xapaKTePncTnKn 49

TAPAHTR

3AUHTA OKPYXIAOUECNPEbI NYTUN3AUIN

CNEUJIbHbIE YKA3AHNA

Kinderen jonger dan 8 jaar, evenals personen met beperkte fysieke, zintuiglijke of mentale vermogens, of met gebrek aan ervaring en kennis, mogen het apparaat alleen gebruiken onder toezicht van een volwassene of na het ontvangen van passende instructies over veilig gebruik en de mogelijke gevaren bij niet-naleving. Laat kinderen niet met het apparaat spelen. Kinderen mogen alleen de reiniging en het onderhoud uitvoeren die normaal door de gebruiker worden gedaan, onder toezicht van een volwassene. Het loskoppelen van het elektriciteitsnet is alleen toegestaan in ongedemonteerde toestand, met de kabelwartel verwijderd. Het apparaat moet van het net worden losgekoppeld met een scheiding van alle contacten van ten minste 3 mm op alle polen. Zorg ervoor dat de druk de maximaal toelaatbare waarde niet overschrijdt (zie hoofdstuk "Installatie / Technische gegevens / Parametertabel").

Het apparaat staat onder druk. Tijdens het verwarmen kan er door thermische uitzetting van water water uit de veiligheidsklep lekken. Om verstopping van de veiligheidsklep te voorkomen (bijv. door kalkaanslag), moet deze regelmatig worden geactiveerd. Het legen van het apparaat moet gebeuren volgens de aanwijzingen in het hoofdstuk "Installatie / Onderhoud / Apparaat legen". Installeer in de koudwatertoevoerleiding een veiligheidsklep en een gecertificeerde constructie. Afhankelijk van de statische druk kan het nodig zijn een reduceerventiel te installeren. De afvoerleiding moet zo worden gedimensioneerd dat bij een volledig geopende veiligheidsklep het water ongehinderd kan wegstromen. De afvoerleiding van de veiligheidsklep moet worden geïnstalleerd in een vorstvrije ruimte, met een constante aflopende helling. De afvoeropening van de veiligheidsklep moet open blijven naar de atmosfeer.

3KcπIyATAUЯ

1.ОБцyme yka3aHnЯ

Tabel en aanwijzingen voor gebruik, bedoeld voor de gebruiker en de specialist.
