GEBRUIKSAANWIJZING AF 10000E Amcor

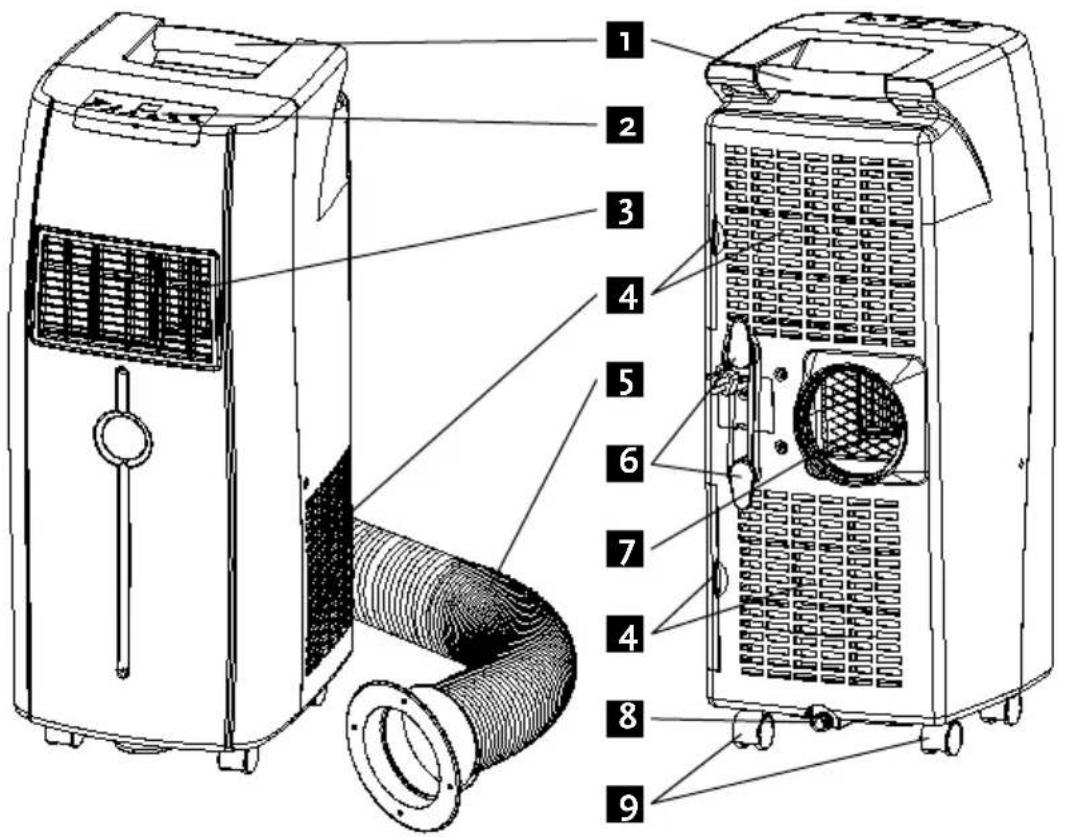

1. Handvat
2. Bedieningspaneel
3. Uitblaasopening
4. Luchtinlaat met filter
5. Afvoerslang met adapter
6. Opbergplaats netsnoer
7. Uitlaat afvoerlucht
8. Afsluitdop (met plug aan binnenzijde)
9. Wieltjes
10. Deksel – afdekplaat voor afvoergat
11. Adapter
12. Afvoerslang
13. Flexibele afvoerslang
14. Afstandsbediening
15. Schuimrubber (verlengstuk)
16. Schuimrubber met gat voor afvoerslang
17. Filter

DANK U

Wij danken u voor de aanschaf van deze Amcor airconditioner. Voordat u het apparaat in werking stelt, raden wij u aan deze bijgeleverde handleiding aandachtig te lezen. Er wordt uitgelegd hoe het apparaat te installeren, te gebruiken en de perfect efficiënte werking te handhaven.

Bewaar deze instructies voor het gebruik op een veilige plaats en voeg ze bij het apparaat indien iemand anders het gaat gebruiken.

Amcor is al meer dan 50 jaar gespecialiseerd in de fabricage en marketing van klimaatbeheersing binnenshuis: ontvochtigers, mobiele airconditioners, koelers, luchtverfrissers, ionisatoren en aromatherapie geurverspreiders. Deze producten van wereldklasse worden gemaakt naar de laatste stand van technologische ontwikkelingen.

VEILIGHEIDSASPECTEN

BELANGRIJK:

• Dit apparaat is uitsluitend geschikt voor gebruik binnenshuis.
• Dit apparaat moet op een geaard stopcontact voor 220-240 V/50 Hz worden aangesloten.
• De aansluiting op het elektriciteitsnet dient uitgevoerd te worden in overeenstemming met de veiligheidsnormen inzake de installatie van elektrische huishoudelijke apparatuur, die van kracht zijn in het land van gebruik.

Laat bij twijfel de elektrische installatie controleren en zo nodig aanpassen door een erkend elektricien.

• Dit apparaat is veilig. Zoals met alle elektrische apparaten met zorg gebruiken.
• Uit de buurt van kinderen houden.
• Niet schoonmaken door met water te besproeien of in water te dompelen.
• Niets in de openingen steken.
• Bij schoonmaken altijd eerst de stekker uit het stopcontact halen.
• Nooit met behulp van een verlengsnoer aansluiten. Laat een geaard stopcontact aanleggen door een erkend elektricien als geen geschikt stopcontact voorhanden is.
• Gebruik dit apparaat nooit met een beschadigd snoer of stekker. Leg het snoer niet over scherpe kanten.
• Een beschadigd snoer mag uitsluitend door een vakman worden vervangen, om ieder risico te voorkomen.
• Laat eventuele reparaties – buiten het regelmatig onderhoud – altijd uitvoeren door een erkend servicemonteur, anders kan dit leiden tot het vervallen van de garantie.

Gebruik uw airconditioner niet:

als het snoer is gerafeld of beschadigd

waar kleine kinderen zonder toezicht zijn

>10

als het apparaat ongelijk of oneven staat

Dit apparaat is niet geschikt voor DHZ-reparatie

als er vloeistof op kan vallen

als het blootgesteld staat aan weersin- vloeden

als het verleng- snoer overbelast kan raken

waar het snoer beschadigd kan worden

OIL

waar chemische middelen beschadiging kunnen veroorzaken

als er kans is dat vreemde objecten in de openingen komen

Afgedankte elektrische producten mogen niet bij het gewone huisvuil worden gezet. Breng dit product naar uw plaatselijke milieustraat zodat het op de juiste wijze wordt behandeld.

PLAATSING

Dit apparaat kan makkelijk van de ene naar de andere kamer worden verplaatst.

Houd daarbij het volgende in de gaten:

• Plaats de airconditioner rechtop op een vlakke ondergrond.
• Zet hem niet naast een bad, een douche of andere plaatsen die vaak nat of vochtig zijn.
• Houd een ruimte van minimaal 50 cm rondom het apparaat vrij van obstakels en gordijnen, zodat de lucht optimaal kan circuleren.

Afvoer door een raam

Maak het schuimrubber op maat voor de hoogte of de breedte van het raam.

• Steek de adapter (11) door het gat in het schuimrubber (16) en duw de afvoerslang (12) in de slangadapter (11) (fig. 1).
• Plaats het schuimrubber met het gat (16) voor de afvoerslang in het open raam en sluit het raam weer zo ver mogelijk om te voorkomen dat warme lucht terugstroomt naar binnen – gebruik zo nodig het verlengstuk (15) om de raamopening af te dekken.

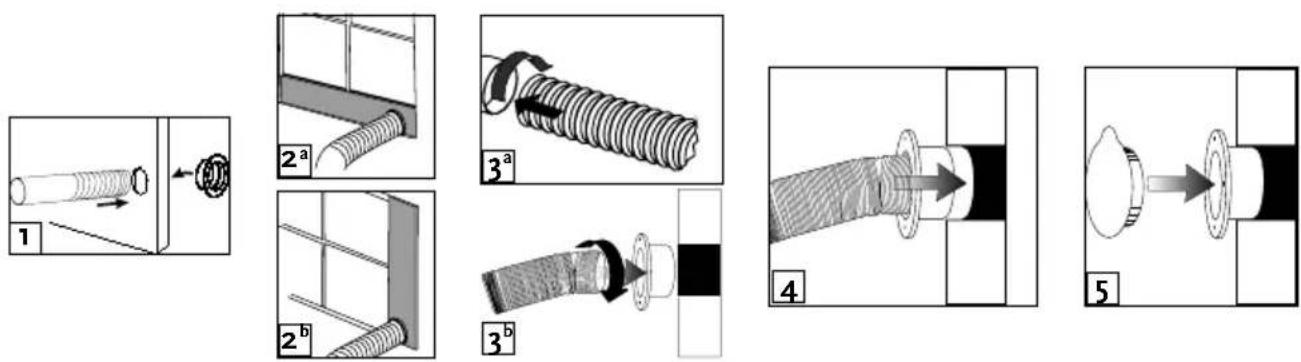

• Plaats het schuimrubber horizontaal (fig. 2a) of verticaal (fig. 2b) in het raam, afhankelijk van de richting waarin het raam sluit.
• Sluit de afvoerslang aan op de airconditioner (fig. 3a).

(Permanente) afvoer via een gat in de muur

Controleer eerst of er op de gewenste plaats geen buizen of leidingen lopen.

• Maak een gat met een diameter gelijk aan die van de adapter (11).
• Sluit de afvoerslang aan op de airconditioner (fig. 3a).
• Sluit de afvoerslang aan op de adapter (fig. 3b).
• Steek de adapter met afvoerslang in het gat (fig. 4) en zet vast met pluggen en schroeven.

Gebruik het deksel (10) om het gat af te sluiten als de airconditioner niet in gebruik is (fig. 5).

Belangrijk

• De flexibele afvoerslang kan worden uitgetrokken van 30 cm tot 150 cm. Deze lengte is specifiek gekozen op grond van de technische mogelijkheden van de airconditioner. Gebruik nooit verlengstukken of een andere slang omdat de airconditioner dan wellicht niet meer goed werkt.

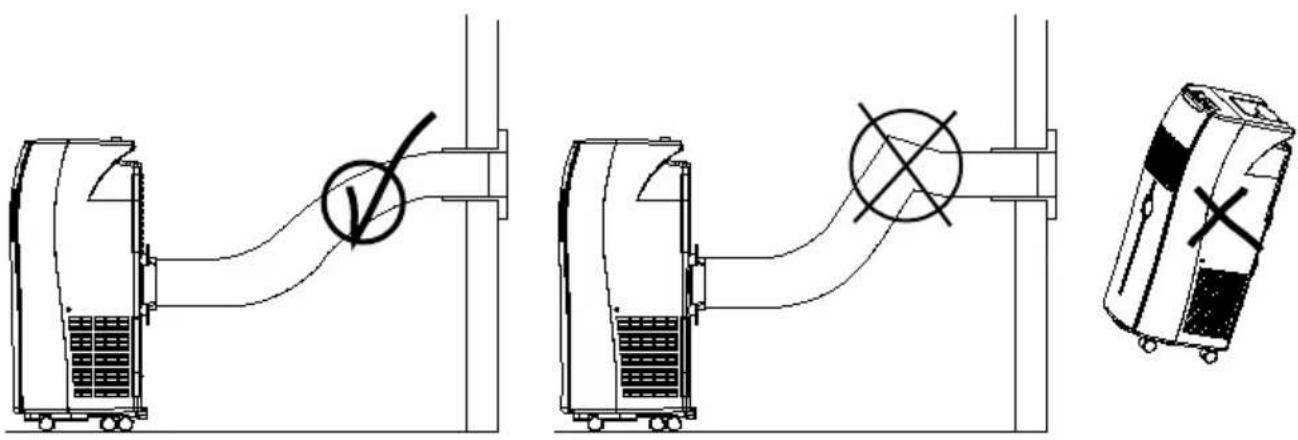

• De afvoerlucht moet vrij kunnen wegstromen. Blokkering kan leiden tot oververhitting van de airconditioner. Vermijd knikken en scherpe bochten in de uitlaatslang.

BEDIENING

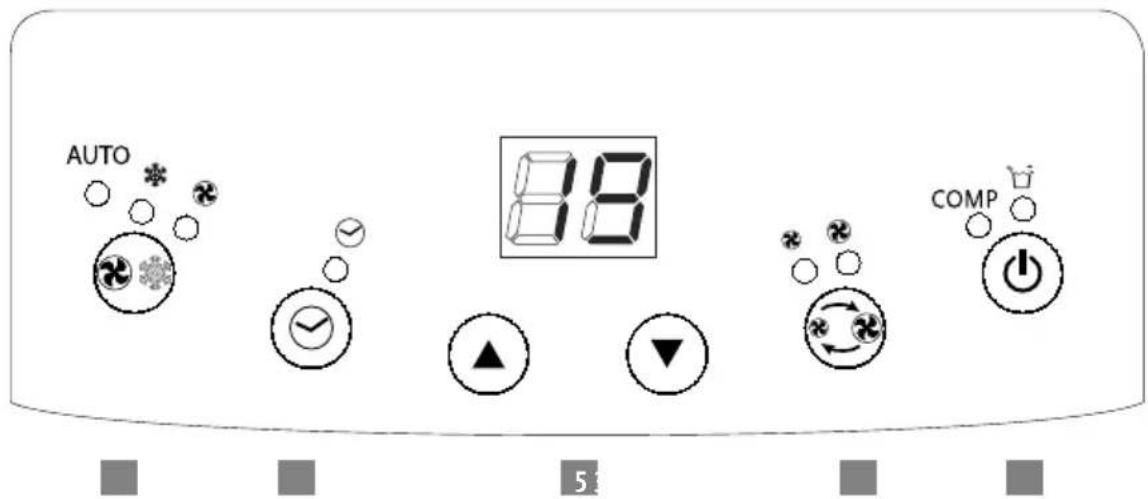

AUTO 8.8 COMP 5

1. AAN/UIT ⏻

Druk op de AAN-/UITKNOP om het apparaat aan te zetten of uit te schakelen.

2. De tijdklok instellen √

Druk op deze knop om de tijd in te stellen (van 1 tot 12 uur, 1 uur per knopdruk) dat het apparaat moet blijven werken. Als de tijd is ingesteld, gaat het LED branden. Na afloop van de ingestelde periode schakelt het apparaat automatisch uit. Druk op de knop om zien hoe lang de airconditioner nog blijft werken.

Als u op de knop drukt terwijl de airconditioner uit is, stelt u in over hoeveel uur het apparaat moet inschakelen.

3. De werkstand instellen 📄

Kies de gewenste werkstand: koelen *, ventilator ✉ of AUTO. Het bijbehorende lampje gaat branden. In de automatische stand (AUTO) zal de airconditioner zelf kiezen voor koelen of ventileren, afhankelijk van de omgevingstemperatuur.

4. Ventilatorsnelheid

Kies de ventilatorsnelheid. Het bijbehorende lampje gaat branden: ✗ langzaam of ✗ - snel.

5. Temperatuur instelle, omhoog ▲ of omlaag . ▼

Als de airconditioner AAN staat, toont de display 58 de omgevingstemperatuur en branden de lampjes voor de gekozen werkstand, ventilatorsnelheid en timer. Druk op knop ▲ of ▼n te zien welke temperatuur is ingesteld. En druk nogmaals één of meer keren op de knop ▲ of ▼n een andere temperatuur in te stellen – tussen 17 °C en 32 °C – (1 °C per knopdruk). Na enkele seconden verschijnt de omgevingstemperatuur..

De waarschuwingslampjes 📊 en COMP

Als de waterbak vol is, schakelt het apparaat automatisch uit en knippert het waarschuwingslampje om aan te geven dat u de waterbak moet legen. Terwijl de airconditioner koelt, licht het compressorlampje COMP op. Als dit lampje uit is, is er op dat moment verder geen koeling nodig of is de compressor zijn koelspiralen aan het ontdooien. De ventilator kan nog steeds functioneren.

Afstandsbediening

De airconditioner reageert op alle signalen die de afstandsbediening verzendt. Plaats twee AAA-batterijen in de afstandsbediening. Richt de afstandsbediening op het bedieningspaneel van de airconditioner en druk op de gewenste knop. Het rode lampje op de afstandsbediening knippert als u op een knop drukt.

NB: U kunt de uitblaasrichting van de lucht niet regelen met de afstandsbediening.

Luchtstroom

Met de draaiknop op de voorkant van het uitblaasrooster regelt u de richting van de luchtstroom van links naar rechts. Door het gehele uitblaasrooster om zijn horizontale as te draaien regelt u de richting van de luchtstroom van boven naar beneden.

• De compressor start circa 3 minuten na het inschakelen van de airconditioner (dit verlengt de levensduur van de compressor). Wacht na het uitschakelen van de airconditioner minimaal 3 minuten voordat u hem opnieuw inschakelt.
• De koeling werkt niet als de kamertemperatuur lager is dan de ingestelde temperatuur. De ventilator blijft echter wel op de ingestelde stand werken. Als de omgevingstemperatuur hoger wordt dan de ingestelde temperatuur, wordt het koelen hervat.

DE WATEROPVANGBAK LEGEN

Tijdens het koelen van de lucht blijft er wat waterdamp uit de lucht achter in de airconditioner. Het meeste water wordt gebruikt om het apparaat zelf te koelen en efficiënter te laten werken. Deze functie is uniek voor verplaatsbare airconditioners. Als de airconditioner in ZEER VOCHTIGE lucht moet werken, zal water in de opvangbak in het apparaat lopen. Als de waterbak vol is, stopt de compressor, de ventilator laat de lucht nog steeds circuleren. Het 📋-lampje knippert om te melden dat de waterbak vol is. De koelfunctie zal pas weer werken als de waterbak is geleegd.

Schakel het apparaat uit en trek de stekker uit het stopcontact.

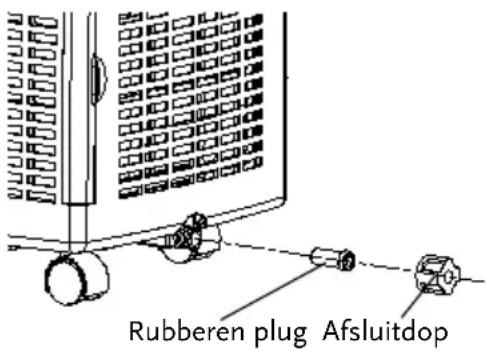

• Plaats een bak of schaal op de vloer onder het aftapgat. Voer het water niet permanent af op deze manier, want dan kan zo'n schaal of bak gemakkelijk overlopen.
• Draai de afsluitdop los.
• Verwijder de rubberen plug om het water in de bak of schaal te laten lopen. Duw de plug terug als de bak of schaal bijna vol is en leeg de bak of schaal. Herhaal deze procedure tot al het water uit de airconditioner is gelopen.
• Duw de rubberen plug weer stevig in het aftapgat. Het fampje mag nu niet meer knipperen.
• Draai de afsluitdop vast.

Rubberen plug Afsluitdop

SCHOONMAKEN

Trek altijd eerst de stekker van het apparaat uit het stopcontact voordat met schoonmaken wordt begonnen.

De behuizing

Maak de buitenkant schoon met een zachte, vochtige doek. Gebruik nooit agressieve chemische middelen, wasbenzine/terpentine e.d., ontvettingsmiddelen, chemisch voorbehandelde doekjes of andere reinigingsoplossingen. Dergelijke middelen kunnen de behuizing beschadigen.

Filter

Het koolstoffilter mag niet worden afgespoeld.

Gebruik een stofzuiger of tik voorzichtig tegen het filter om los stof en vuil uit de filters te verwijderen. Spoel uitsluitend het stoffilter af met lauwwarm water (niet warmer dan 40 °C). Laat het helemaal drogen voordat het filter wordt terugplaatst.

Let op! Gebruik de airconditioner nooit zonder de filters.

PERMANENTE AFVOER

Met de aangebrachte afvoerslang is het niet meer nodig de waterbak te legen.

Schakel het apparaat uit en trek de stekker uit het stopcontact.

• Leeg de waterbak op de normale manier.
- Bewaar de rubberen plug en de afsluitdop voor later gebruik.

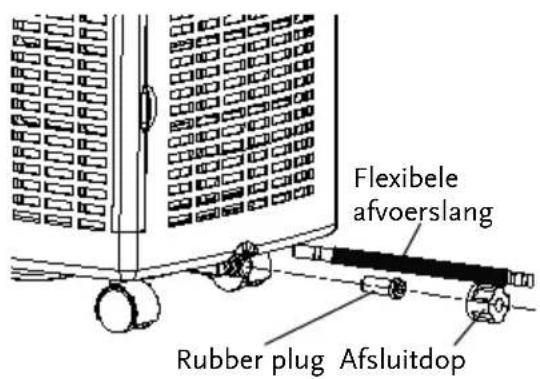

- Schuif de afvoerlang over het aftappunt.
- Plaats het open uiteinde van de afvoerslang in een gewone afvoer.
Er mogen geen knikken in deze slang komen. Zorg bovendien dat hij continu afloopt zodat het water vrijelijk kan wegstromen.

Flexible afvoerslang Rubber plug Afsluitdop

- Steek de stekker in het stopcontact en schakel de airconditioner weer in.

Als de airconditioner moet worden verplaatst of als de permanente afvoer niet langer nodig is, trek dan de stekker uit het stopcontact, verwijder de afvoerslang, zet de rubberen plug in het aftappunt en draai de afsluitdop erop.

KOOLSTOFFILTER VERVANGEN

Aanbeveling: vervang het koolstofffilter elke 3 tot 6 maanden.

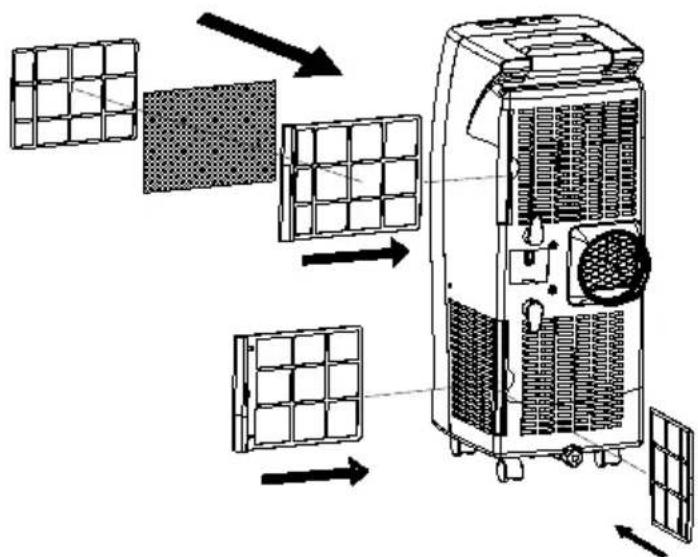

• Trek de filterhouders uit het apparaat.
• Verwijder het filter uit de houder.
• Haal het actieve koolstofffilter uit de kunststof verpakking.
• Plaats het actieve koolstofffilter in de filterhouder.
• Zet het filter vast door het filterdeksel terug te plaatsen op de filterhouder.
• Plaats de filterhouders terug in het apparaat.

OPBERGEN

Zie de instructies voor "De wateropvangbak legen".

• Tap al het gecondenseerde water af.
  • Reinig of vervang het filter.
• Schakel op een warme dag gedurende een paar uur de ventilatorfunctie van de airconditioner in om te zorgen dat het apparaat van binnen volkomen droog wordt.
• Wikkel het netsnoer op (zie tekening). Bescherm het apparaat tegen stof (doe hem terug in zijn doos) en bewaar hem op een droge plaats, buiten bereik van kinderen.
• Leg nooit zware voorwerpen op het apparaat.

STORINGEN VERHELPEN

Probeer nooit om zelf de airconditioner te repareren of open te maken. Bij ondeskundige reparatie vervalt de garantie. Ook kunnen ondeskundige reparaties letsel of schade veroorzaken.
Probleem Mogelijke oorzaak Oplossing
De airconditioner werkt niet.	Geen stroom. Sluit hem aan op een	werkend stopcontact en schakel hem in.
	Knippert het aan-/uitlampje? Leeg	de wateropvangbak.
	Timerfunctie is actief. Schakel de TI	IMER-functie uit.
De airconditioner koelt de ruimte niet goed.	Het apparaat staat in de zon. Sluit	de gordijnen.
	Deuren of ramen staan open / veel mensen of een warmtebron in de kamer.	Sluit deuren en ramen, gebruik een extra airconditioner.
	Het filter is vuil. Reinig of vervang	het filter.
	Luchtinlaat of uitblaasopening geblokkeerd.	Verwijder het obstakel.
	Kamertemperatuur is lager dan de ingestelde temperatuur.	Wijzig uw temperatuurinstelling. Zet hem op de laagste waarde: 17 °C.
Het apparaat maakt veel lawaai.	Hij staat scheef. Plaats hem op een	vlakke, stabiele ondergrond (minder trillingen).
De compressor werkt niet.	De beveiliging tegen oververhitting is wellicht geactiveerd.	Wacht 3 minuten tot de temperatuur is gezakt en schakel de airconditioner dan weer in.
De afstandsbediening werkt niet.	Afstand te groot. Richt de afstands	bediening precies op het bedieningspaneel.
	Het signaal van afstandsbediening komt niet aan bij het bedieningspaneel.
	De batterijen zijn leeg. Vervang de	batterijen.
Als de storing niet in deze tabel staat of als de aanbevolen oplossing niet werkt, moet u contact opnemen met een erkende reparateur.

TECHNISCHE GEGEVENS

Type AF 8000E AF 10000E
Koelvermogen(gemeten conform EN 14511)	BTU/h 6000 8000
	kW 1,75 2,35
Netspanning 220–240 V / 50 Hz/ 1Ph
Energieverbruik W 690 870
Stroomsterkte A 3,1 4
Ontvochtiging (max.) L/24h 20		24
Koelmiddel		R410A
Compressor		roterend
Ventilatorsnelheden		2
Thermostaat	°C 17 – 32
Tijdklok	h	1 – 12
Afmetingen (b x h x d)	mm 305 x 750 x 380
Netto gewicht	kg	20	20,6
Wijzingen zonder voorafgaande kennisgeving voorbehouden.Voor nauwkeuriger waarden kunt u het typeplaatje op het product raadplegen
