GEBRUIKSAANWIJZING CPLMB 15KE-410 Amcor

Wij danken u voor de aanschaf van deze Amcor luchtkoeler met verwarming. Voordat u het apparaat in werking stelt, raden wij u aan deze bijgeleverde handleiding aandachtig te lezen. Er wordt uitgelegd hoe het apparaat te installeren, te gebruiken en de perfect efficiënte werking te handhaven.

Bewaar deze instructies voor het gebruik op een veilige plaats en voeg ze bij het apparaat indien iemand anders het gaat gebruiken.

Amcor is al meer dan 50 jaar gespecialiseerd in de fabricage en marketing van klimaatbeheersing binnenshuis: ontvochtigers, mobiele airconditioners, koelers, luchtverfrissers, ionisatoren en aromatherapie geurverspreiders. Deze producten van wereldklasse worden gemaakt naar de laatste stand van technologische ontwikkelingen.

VEILIGHEIDSASPECTEN

BELANGRIJK:

• Dit apparaat is uitsluitend geschikt voor gebruik binnenshuis.
• Dit apparaat moet op een geaard stopcontact voor 220-240 V/50 Hz worden aangesloten.
• De aansluiting op het elektriciteitsnet dient uitgevoerd te worden in overeenstemming met de veiligheidsnormen inzake de installatie van elektrische huishoudelijke apparatuur, die van kracht zijn in het land van gebruik.

Laat bij twijfel de elektrische installatie controleren en zo nodig aanpassen door een erkend elektricien.

• Dit apparaat is veilig. Zoals met alle elektrische apparaten met zorg gebruiken.
• Uit de buurt van kinderen houden.
• Niet schoonmaken door met water te besproeien of in water te dompelen.
• Niets in de openingen steken.
• Bij schoonmaken altijd eerst de stekker uit het stopcontact halen.
• Nooit met behulp van een verlengsnoer aansluiten. Laat een geaard stopcontact aanleggen door een erkend elektricien als geen geschikt stopcontact voorhanden is.
• Niet optillen over verplaatsen door aan de achterkant te duwen, maar altijd aan de zijkant.

WAARSCHUWING

• Gebruik dit apparaat nooit met een beschadigd snoer of stekker. Leg het snoer niet over scherpe kanten.
• Een beschadigd snoer mag uitsluitend door een vakman worden vervangen, om ieder risico te voorkomen.
• Laat eventuele reparaties – buiten het regelmatig onderhoud – altijd uitvoeren door een erkend servicemonteur, anders kan dit leiden tot het vervallen van de garantie.

Gebruik uw airconditioner niet in een van de volgende situaties:

als het snoer is gerafeld of beschadigd

waar kleine kinderen zonder toezicht zijn

>10

als het apparaat ongelijk of oneven staat

Dit apparaat is niet geschikt voor DHZ-reparatie

als er vloeistof op kan vallen

als het blootgesteld staat aan weersin- vloeden

als het verleng- snoer overbelast kan raken

waar het snoer beschadigd kan worden

OIL

waar chemische mid- delen beschadiging kunnen veroorzaken

als er kans is dat vreemde objecten in de openingen komen

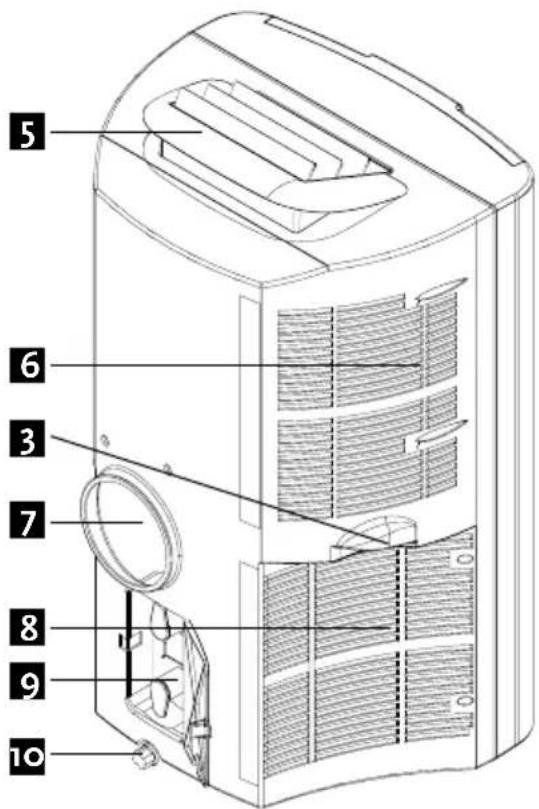

ONDERDELEN

1 2 3 4

1. Luchtuitlaat
2. Bedieningspaneel
3. Handgreep
4. Zwenkwielen

1. Behuizing ventilatierooster
2. Bovenste luchtinlaat
3. Luchtuitlaat
4. Onderste luchtinlaat
5. Opbergruimte snoer
6. Waterafvoerpunt met afsluitdop

Actief koolstofffilter

Afstandsbediening met display

LuchtafvoerslangWateropv

Uitschuifbaar raamstuk

BEDIENINGSPANEEEL

Klok/ Tijdklok Koelen Slaap- stand Ventilator 88:88 Werkstand Tiidklok 888°C Omhoog Omlaag Slaapstand Zwaaien Sensor afstands- bediening 000 1200 2400 AAN / UIT Temperatuur Ventilator Tijdklok instelling

INSTALLATIE

WAARSCHUWING!

Voordat u de airconditioner kunt gebruiken, moet hij ten minste twee (2) uur rechtop hebben gestaan. Dit apparaat kan makkelijk van de ene naar de andere kamer worden verplaatst.

Houd daarbij het volgende in de gaten:

• Zorg dat het apparaat rechtop staat, op een vlakke ondergrond en 50 cm verwijderd van andere voorwerpen.

• De losse filters in de filterhouder plaatsen:

• Haal de filterhouder uit de airconditioner.

• Open de filterhouder en plaats het actieve koolstofffilter (zwart) in de filterhouder.
• Plaats het filterdeksel op het filter in de houder.

• Plaats de filterhouder terug in de airconditioner.

• Gebruik het apparaat niet in de badkamer, de douche of een andere vochtige ruimte.

• Sluit de slang aan op het apparaat door deze met de klok mee te draaien (ten minste vijf (5) slagen).
• Steek de andere kant van de slang zo ver mogelijk in het koppelstuk voor de afstandhouder.
• Plaats de telescopische afstandhouder in een geopend raam of een geopende deur en schuif de afstandhouder zo ver mogelijk open.
• Steek het koppelstuk voor de afstandhouder in de opening van de telescopische afstandhouder.
• Sluit het raam of de deur zo ver mogelijk om te zorgen dat zo min mogelijk buitenlucht de ruimte in stroomt.
• Controleer of de vuile lucht ongehinderd door de opening van het koppelstuk naar buiten kan stromen.

BELANGRIJK!

De flexibele uitlaatslang kan worden verlengd van 50 cm tot 150 cm. Deze lengte is specifiek gekozen op grond van de specificaties van de airconditioner. Gebruik geen verlengstuk of andere slang omdat dit tot defecten kan leiden. De vuile uitlaatlucht moet vrij kunnen wegstromen. Blokkering kan leiden tot oververhitting van de airconditioner. Vermijd knikken of scherpe bochten in de uitlaatslang.

BEDIENING

ON/OFF

Druk op de ⏻ om het apparaat aan of uit te zetten. Er klinkt een zoemer en op de LCD staat de tijdsaanduiding 12.00.

De klok instellen

Houdt de ☑toets drie seconden ingedrukt om de klok in te stellen. De linker twee cijfers van de vier cijfers op de LCD gaan knipperen. Druk op ▲ of ▼om de uren in te stellen. Druk kort op ☑De rechter twee cijfers van de vier cijfers op de LCD gaan knipperen. Druk op ▲ of ▼om de minuten in te stellen. Houdt de -toets opnieuw drie seconden ingedrukt om de klok te activeren.

De temperatuur instellen

Druk op de ⚠- of ⬆toets om de ingestelde temperatuur te wijzigen.

De tweecijferige display geeft de ingestelde temperatuur aan.

NB: Of de ingestelde temperatuur wordt bereikt, hangt af van de klimatologische omstandigheden in de ruimte en buitenshuis.

Werkstand

Door op de Ⓐ-toets te drukken, schakelt u tussen de werkstanden 'koelen' en 'alleen ventilator'.

Ventilatorsnelheid

Als u een vaste ventilatorsnelheid verkiest boven de automatische ventilatorsnelheid, drukt u herhaaldelijk op de 📄oets. Het pictogram voor ventilatorsnelheid 🌐 op de LCD wisselt dienovereenkomstig.

• Snel: voor turbosnelheid
• Normaal: voor gemiddelde snelheid
  • Langzaam: voor lage snelheid
  • Auto - afwisselend snel en langzaam

Tijdklok

Voor alle volgende tijdklokinstellingen dient u eerst de volgende basisstappen uit te voeren:

• Druk kort op de ☺-toets. De linker twee cijfers van de vier cijfers op de LCD gaan knipperen.
• Druk op ▲ of ▼om de uren in te stellen.
• Druk opnieuw kort op de Ⓤtoets. De rechter twee cijfers van de vier cijfers op de LCD gaan knipperen.

- Druk op of om de minuten in te stellen. Dit gaat met sprongen van vijf minuten. De timer is ingesteld. Na 10 seconden springt de display weer terug naar tijdsweergave.

De timerinstellingen worden aan de onderkant van de display weergegeven.

000 1200 2400 Voorbeeld timerinstelling

De timer programmeren voor ON (aan), wanneer het apparaat uitstaat.

- Voer de hierboven beschreven basisstappen uit.

De lineaire tijdschaal staat aan tussen de geprogrammeerde ON-tijden tot 24.00 uur. De knipperende balk op de tijdschaal geeft de tijd aan en verspringt elke 30 minuten een segment vooruit, totdat het tijdstip bereikt wordt van de geprogrammeerde ON-tijd. Dan verdwijnen de zwarte segmenten in de lineaire tijdschaal.

De timer programmeren voor OFF (uit), wanneer het apparaat WERKT.

- Voer de hierboven beschreven basisstappen uit.

De lineaire tijschaal staat aan tussen de huidige tijd tot de geprogrammeerde OFF-tijd. De knipperende balk op de tijdschaal geeft de tijd aan en verspringt elke 30 minuten een segment vooruit, totdat het tijdstip bereikt wordt van de geprogrammeerde OFF-tijd. Dan verdwijnen de zwarte segmenten in de lineaire tijdschaal.

Herhaalde OFF en ON

De timer programmeren voor herhaalde OFF en ON, wanneer het apparaat WERKT.

• Voer de hierboven beschreven basisstappen uit.
• Herhaal de hierboven beschreven procedure terwijl de cijfers nog knipperen voor het instellen van de ON-tijd.

De lineaire tijdschaal staat op ON tussen oo.oo uur tot de met de timer geprogrammeerde OFF-tijd en vanaf de ON-tijd tot 24.00 uur. De knipperende balk op de tijdschaal geeft de tijd aan en verspringt elke 30 minuten een segment vooruit. Op deze manier functioneert het apparaat dagelijks volgens de geprogrammeerde timerinstelling.

Herhaalde ON en OFF

De timer programmeren voor herhaalde ON en OFF, wanneer het apparaat NIET WERKT.

• Voer de hierboven beschreven basisstappen uit.
• Herhaal de hierboven beschreven procedure terwijl de cijfers nog knipperen voor het instellen van de OFF-tijd.

De lineaire tijdschaal staat op OFF tussen oo.oo uur tot de met de timer geprogrammeerde ON-tijd en vanaf de OFF-tijd tot 24.00 uur. De knipperende balk op de tijdschaal geeft de tijd aan en verspringt elke 30 minuten een segment vooruit. Op deze manier functioneert het apparaat dagelijks volgens de geprogrammeerde timerinstelling.

Na een stroomonderbreking, bijvoorbeeld omdat u de stekker van het apparaat uit het stopcontact hebt getrokken, dient u de timerinstellingen opnieuw te programmeren.

De timerfunctie uitschakelen

Om de timerfunctie uit te schakelen drukt u even op de ⚙-toets. Daarna wordt weer de tijd afgebeeld. Ook de werkstand dagelijks wordt uitgeschakeld. De zwarte segmenten in de lineaire tijdschaal verdwijnen.

Blauwe achtergrondverlichting van de LCD

Om de blauwe achtergrondverlichting uit te schakelen drukt u tegelijkertijd op de - en ▲ toets. De blauwe achtergrondverlichting knippert tweemaal en gaat na drie seconden uit.

Als u opnieuw op een van deze toetsen drukt, gaat de blauwe achtergrondverlichting weer aan.

Geen luchtuitlaat, lamellen dicht

Luchtuitlaat in werking, lamellen open

Optillen van de behuizing met de lamellen

Air flow

Zodra u de stekker van de airconditioner in het stopcontact steekt, gaan de lamellen open en dicht. Ze blijven vervolgens dicht.

• Als u op de ON-toets drukt, gaan de lamellen helemaal open. Vervolgens sluiten ze enigszins, tot ze een hoek van 75° maken met het bovenpaneel van de behuizing van de lamellen.
• Als u op de △-toets drukt, gaan de lamellen voortdurend open en dicht in een bereik tussen 30° en 80° met het bovenpaneel van de behuizing van de lamellen.
• Door opnieuw op de 2 toets te drukken, blijven de lamellen in de stand van dat moment staan. De luchtstroom beweegt zich dan in één richting.
• De lamellen gaan dicht als u op de OFF-toets drukt.

Deze manier om de luchtstroom te richten is met name handig als u de afstandsbediening gebruikt: gebruikersvriendelijk en gerieflijk.

Om de luchtstroom in een lagere hoek te richten, tilt u de behuizing met de

lamellen aan het midden van de achterrand op.

Slaapstand

Met de functie slaapstand kunt u als volgt de temperatuurinstelling van het apparaat aanpassen aan de temperatuurbehoefte van het lichaam bij het in slaap vallen:

• Standaardsnelheid ventilator: LAAG
- Druk op de 2toets om de slaapstand in te schakelen. Druk nogmaals op de 2toets om de slaapstand uit te schakelen.
De ingestelde temperatuur neemt na een uur met 1 °C toe en na twee uur met nog eens 1 °C.
- In de slaapstand functioneert de ventilatorwerkstand niet.

Ontvochtigen

Indien het apparaat alleen wordt gebruikt om te ontvochtigen, laat u gewoon warme lucht in de ruimte stromen. Permanente condensafvoer (zie apart hoofdstuk) is dan noodzakelijk en efficiënter.

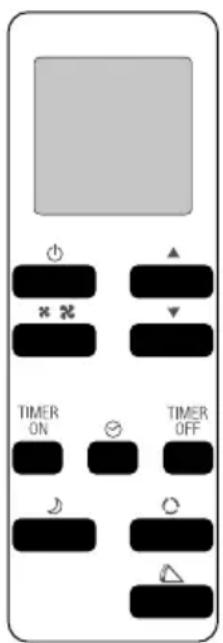

AFSTANDSBEDIENING

De airconditioner reageert op alle signalen die de afstandsbediening verzendt. De airconditioner laat een piepje horen na ontvangst van een signaal. De bediening van de airconditioner met de afstandsbediening is vrijwel identiek aan die met het bedieningspaneel. De klokfunctie is de enige uitzondering. In plaats van de ⚙toets voor het instellen van de tijd en het programmeren van de timer, heeft de afstandsbediening drie druktoetsen. Het werkt als volgt:

• voor het instellen van de tijd.
- TIMER ON - voor het instellen van de tijd als het apparaat aanstaat.
- TIMER ON - voor het instellen van de tijd als het apparaat uitstaat.

TIMER ON TIMER OFF

FILTERS

Deze airconditioner is voorzien van twee stellen filters:

1. Een uit meer lagen bestaand filter in de bovenste luchtinlaat, om de lucht te reinigen die door de ruimte heeft gecirculeerd. Dit bestaat uit:

a. een stoffilter om stofdeeltjes te verwijderen; b. een actief koolstoffilter om geurtjes te verwijderen.

1. Een stoffilter in de onderste luchtinlaat om stofdeeltjes te verwijderen.

NB: Het actieve koolstofffilter wordt geleverd in een kunststof verpakking. Vergeet niet het filter te installeren.

De luchtfilters reinigen:

a. De stoffilters in de bovenste en onderste luchtinlaat moeten regelmatig onder de lopende kraan worden schoongespoeld.
b. Het actieve koolstofffilter kan, indien stoffig, worden gereinigd met de stofzuiger. Het moet in ieder geval elke drie maanden worden vervangen.

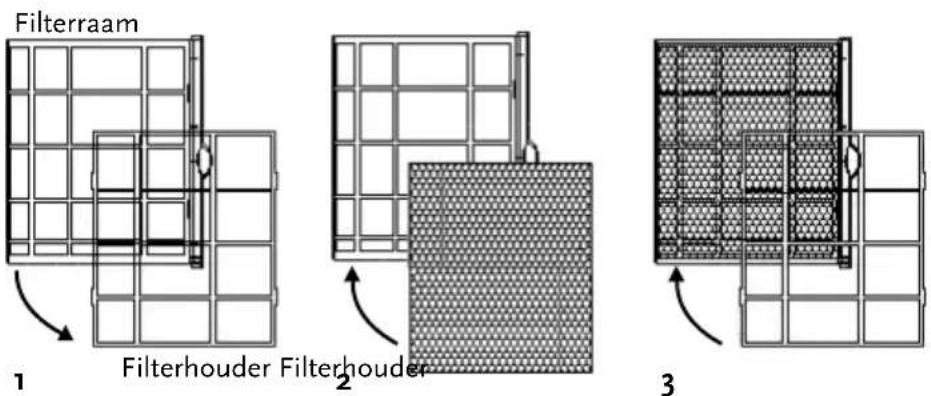

Installatie filter

• Schuif de filterhouder uit het apparaat.
• Maak het filterdeksel los van de filterhouder (zie afb. 1).
• Haal het actieve koolstofffilter (zwart) uit de kunststof verpakking.
• Stop het actieve koolstofffilter in de filterhouder (zie afb. 2).
• Zet het filter vast door het filterdeksel terug te plaatsen in de filterhouder (zie afb. 3).

Filterraam 1 Filterhouder Filterhouder 2 3

NB:

- Als u de airconditioner voor een tijdje opbergt, moet u het actieve koolstofffilter uit het apparaat verwijderen en nieuwe filters installeren wanneer u het apparaat weer gaat gebruiken. De oude filters kunt u het beste in de afvalbak met niet-biologisch afval doen.

- Verpakkingen met nieuwe filters zijn direct bij Amcor verkrijgbaar.

- De airconditioner gebruiken zonder het actieve koolstofffilter is niet schadelijk voor het apparaat. In dat geval worden luchtjes echter niet uit de gebruikte lucht verwijderd.

- Het stoffilter moet altijd worden gebruikt.

HET INTERNE WATERRESERVOIR LEGEN

In geval van hoge luchtvochtigheid is het mogelijk dat het interne waterreservoir geleegd moet worden. Wanneer het interne waterreservoir vol is, knippert de achtergrondverlichting van de LCD. Het apparaat schakelt automatisch uit.

U leegt het reservoir als volgt:

• Schakel het apparaat uit en trek de stekker uit het stopcontact.
  Verplaats het apparaat niet. Dat kan namelijk lekkage en daardoor beschadiging van uw vloer of vloerbedekking tot gevolg hebben.

- Plaats de waterbak op de grond onder het vaste aftappunt.

- Verwijder de dop en de rubberen plug uit het aftappunt en laat het water uit het apparaat stromen. De waterbak moet verschillende keren worden geleegd voordat al het water (ca. 1,5 l) is afgetapt.

- Plaats de dop en de rubberen plug terug, stop de stekker in het stopcontact en zet het apparaat aan. Het waarschuwingslicht hoort nu uit te staan.

NB: Onder normale omstandigheden verdampt bij gebruik van de airconditioner het gecondenseerde water via de uitlaatslang voor warme lucht.

PERMANENTE CONDENSAFVOER

Schakel het apparaat uit en trek de stekker uit het stopcontact.

• Verwijder de waterdop en de rubberen plug.
• Sluit een aftapslang (binnendiameter ø 20 mm) aan op het aftappunt en zet zonodig een verlengstuk op de slang.
• Plaats het open uiteinde in een gewone afvoer. Zorg dat er geen knik of scherpe bocht in de slang zit. De slang moet over de gehele lengte aflopen.

SCHOONMAKEN

WAARSCHUWING! Schakel eerst het apparaat uit en trek de stekker uit het stopcontact.

Maak de behuizing schoon met een zachte, vochtige doek. Gebruik nooit agressieve chemische middelen, benzine, schoonmaakmiddelen of andere reinigingsoplossingen.

Maak het stoffilter regelmatig schoon met een stofzuiger. Raadpleeg tevens het hoofdstuk over luchtfilters.

NB: Gebruik de airconditioner nooit zonder het stoffilter.

OPBERGEN

• Leeg het interne waterreservoir.
- Reinig het stoffilter.
- Als u de airconditioner voor een tijdje opbergt, moet u het actieve koolstofffilter uit het apparaat verwijderen en nieuwe filters installeren wanneer u het apparaat weer gaat gebruiken.
- De oude filters kunt u het beste in de afvalbak met niet-biologisch afval doen.

Verpakkingen met nieuwe filters zijn direct bij Amcor verkrijgbaar.

- Zet het apparaat gedurende een paar uur op de werkstand FAN ONLY om te zorgen dat het van binnen volkomen droog wordt.

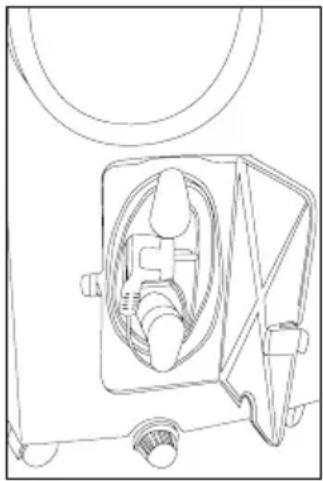

- Berg het snoer op als op de afbeelding.

Bescherm het apparaat tegen stof en bewaar het op een droge plaats, buiten bereik van kinderen.

PROBLEMEN OPLOSSEN

Probeer nooit de airconditioner zelf te repareren of open te maken. Ondeskundige reparatie leidt verlies van de garantie en kan bovendien gevaarlijk zijn voor de gebruiker en omgeving.
Probleem Oorzaak Oplossing
De airconditioner werkt niet.	Geen stroom. Sluit aan op een werkend stopcontact.
	Alarmlichtje brandt. Leeg de condenswater opvangbak.
	Tijdklok is ingesteld. Zet de tijdklok functie uit.
De airconditioner lijkt niet te werken.	In direct zonlicht. Sluit zonwering of gordijnen.
	Ramen of deuren staan open, veel mensen of een warmtebron in het vertrek.	Duren en ramen dicht, plaats een extra airconditioner.
	Vuil filter. Maak fi Iter(s) schoon.
	Luchttoevoer of -uitvoer geblokkeerd. Verwijder de blokkade.
	Kamertemperatuur is lager dan de ingestelde waarde.	Stel een andere waarde in.
Lawaaiig. Apparaat staat niet vlak. Zet op een stevige, vlakke ondergrond.
De compressor werkt niet.	De beveiliging is vermoedelijk in werking.	Wacht 3 minuten.
De afstands- bediening werkt niet.	Te ver weg.	Richt de afstandsbediening goed op het bedieningspannel.
	Infraroodsignaal wordt niet ontvangen.
	Batterijen zijn leeg.	Vervang de batterijen.
Indien het probleem niet in deze tabel wordt beschreven en/of de aanbevolen oplossing niet werkt, moet u contact opnemen met een officiële onderhoudsdienst.

TECHNISCHE GEGEVENS

Type		9KE-410	CPLMBCPLMB12KE-410	CPLMB15KE-410
Koelvermogen(gemeten conform EN 14511)	BTU/h 75	00 9400	11300
	kW 2,2	2,75	3,3
Energieverbruik kW 0,80		1,00 1,50
Netspanning	V / Hz / Ph	220 - 240 / 50 / 1
Ventilatorstanden 3
Thermostatisch bereik °C	18 - 32
Beschermingsklasse IP 21
Koelmiddel type R410A
Hoeveelheid koelmiddel	g 420	500	630
Afmetingen (b x h x d)	mm	500 x 840 x 415
Netto gewicht	kg	33,1	34,3 39,3
De CPLMB 9KE-410-serie kan alleen worden aangesloten op een stroomvoorziening met een systeemimpedantie van maximaal 0,383 Ohm.De CPLMB 12KE-410-serie kan alleen worden aangesloten op een stroomvoorziening met een systeemimpedantie van maximaal 0,247 Ohm.De CPLMB 15KE-410-serie kan alleen worden aangesloten op een stroomvoorziening met een systeemimpedantie van maximaal 0,110 Ohm.Raadpleeg zonodig uw stroomleverancier met betrekking tot informatie over systeemimpedantie.Wijzingen zonder voorafgaande kennisgeving voorbehouden.Voor nauwkeuriger waarden kunt u het typeplaatje op het product raadplegen.

Niet vergeten:

Afgedankte elektrische producten mogen niet bij het gewone huisvuil worden gezet. Breng dit product naar uw plaatselijke milieustraat zodat het op de juiste wijze wordt behandeld.

MERCI
