Producttype	Split airconditioning
Merk	Amcor
Model	HW AM12KE
Voeding	220-240 V, 50 Hz, 16 A
Ontvochtigingscapaciteit	24 L/24u
Bedrijfsmodi	Koelen, verwarmen, ontvochtigen, ventileren, automatisch, nacht, turbo
Instelbare temperatuurbereik	18 °C - 30 °C
Filter	Wasbaar filter (lauw water en mild reinigingsmiddel)
Afstandsbediening	Met LCD-scherm, AAA-batterij
Timerfunctie	Instelbare vertraagde start en stop
Automatisch herstarten	Na stroomuitval
Type eenheid	Split (binnen- en buiteneenheid)
Maximale afstand tussen eenheden	4 m
Minimale hoogteverschil	1 m (binneneenheid hoger)
Onderhoud	Reinig de binneneenheid met een droge doek, maak de filters regelmatig schoon
Veiligheid	Aarding verplicht, zekering 16 A, beschadigd snoer door professional

Veelgestelde vragen - HW AM12KE Amcor

Hoe maak ik de filters van mijn Amcor HW AM12KE airconditioner schoon?

Haal de stekker uit het stopcontact. Open het voorpaneel door aan de uitsparingen te trekken. Verwijder de filter(s). Tik er voorzichtig op of gebruik een stofzuiger. Indien erg vuil, was met lauw water en een beetje neutraal reinigingsmiddel. Spoel en laat drogen in de schaduw. Plaats terug en sluit het paneel tot het vastklikt. Steek de stekker weer in.

Wat te doen bij stroomuitval?

De HW AM12KE airconditioner is uitgerust met een automatische herstartfunctie. Na het herstel van de stroom hervat hij de werking met de vorige instellingen. Controleer de instellingen echter na een stroomuitval.

Hoe gebruik ik de afstandsbediening om de temperatuur in te stellen?

Gebruik de toetsen [4] omhoog en [5] omlaag om de temperatuur te verhogen of verlagen. Het instelbereik van de binnenthermostaat is 18°C tot 30°C. De bedrijfsmodus (koelen, verwarmen, enz.) wordt geselecteerd met de Modus-toets.

Welke bedrijfsmodi zijn beschikbaar?

De beschikbare modi zijn: Auto, Koelen, Verwarmen (warmtepomp), Ontvochtigen, Ventileren, Nacht en Turbo. De nachtmodus laat de ventilator op lage snelheid draaien.

Hoe installeer ik de buiteneenheid van de HW AM12KE?

Plaats de buiteneenheid op een stevige ondergrond met de meegeleverde rubberen voeten. Laat minimaal 15 cm ruimte aan de achterkant en 50 cm aan de zijkanten en voorkant. Bevestig hem aan een muurbeugel of op de grond. Sluit de koelleidingen aan door eerst de dunne leiding op de bovenste klep aan te draaien, dan de dikke op de onderste klep. Open de kleppen met de inbussleutel en controleer op lekkage met zeep.

Wat is de ontvochtigingscapaciteit van de HW AM12KE?

De ontvochtigingscapaciteit is 24 liter per 24 uur voor het 12KE model (24 L/24u). Voor het 9KE model is dit 17 L/24u.

Hoe gebruik ik de timerfunctie (vertraagde start/stop)?

Voor vertraagde stop: tijdens gebruik, druk op de 'Stop tijd'-toets en stel de uren (omhoog) en minuten (omlaag) in. Het apparaat stopt na de ingestelde tijd. Voor vertraagde start: apparaat uit, druk op 'Start tijd', stel de vertraging in, selecteer vervolgens de gewenste modus en temperatuur. Het apparaat start automatisch.

Wat betekenen de symbolen op het display van de afstandsbediening?

De symbolen geven aan: de modus (auto, koelen, ontvochtigen, ventileren, verwarmen), de temperatuur, de ventilatorsnelheid (laag, midden, hoog, auto), de richting van de lamellen, de timer, de nachtfunctie en turbo. Een knipperend symbool voor auto-snelheid geeft aan dat de ventilator zich automatisch aanpast.

Hoe voer ik een noodstart uit?

Open het voorpaneel van de binneneenheid. Druk op de noodknop. De airconditioner werkt in de verwarmingsmodus als de omgevingstemperatuur ≤ 20°C is, in koelmodus als ≥ 25°C, en in ontvochtigings- of ventilatiemodus voor tussentemperaturen.

Wat te doen als het apparaat niet aangaat?

Controleer eerst of de stekker in het stopcontact zit en of de stroomonderbreker niet is uitgeschakeld. Zorg ervoor dat de afstandsbediening nieuwe batterijen heeft (vervang ze door AAA-batterijen). Als er geen symbool op het scherm van de afstandsbediening verschijnt, zijn de batterijen mogelijk leeg of verkeerd geplaatst. Neem bij een aanhoudend probleem contact op met een erkende professional.

GEBRUIKSAANWIJZING HW AM12KE Amcor

Wij feliciteren u met de aanschaf van deze airconditioner van superieure kwaliteit en danken u voor het In ons gestelde vertrouwen. Voordat u het apparaat in werkig stelt, raden wij u aan deze bijgeleverde handleiding aandachtig te lezen. Er wordenuitgelegd hoe het apparaat te installereren, te gebruiken en de perfect efficiente Working te handhaven.

Amcor is al meer dan 50aar gespecialiseerd in de fabricage en marketing van apparatuur voor luchtbehandeling: ontvochtigers, mobiele airconditioners, koelers, luchtreinigers, ionisatoren en aromatherapie luchtverfrissers. In deze kwaliteitproducten worden de LASTe technologische ontwikkelingen toegepast.

VEILIGHEIDSASPECTEN

BELANGRIJK:

• Het binnendeel is uitsluitend geschikt voor gebruik binnenshuis.
• Dit apparaat要去en geaard stopcontact voor 230V / 50Hz worden aangesloten en gezekerd met 16A.
• De aansluiting op het elektriciteitsnet dient uitgevoerd te worden in overeenstemming met de veiligheidsnormen inzake de installmentie van elektrische huishoudelijkke apparatuur, die van kracht zich in het land van gebruik.

Laat bij twijfel de elektrische installmentie controleren en zo nodig aanpassen door een erkend elektricien.

• De airconditioner is een veilig apparaat. Zoals met alle elektrische apparaten met zorg gebruiken.
• De afstandsbediening buiten bereik van kinderen houden.
• Niet schoonmaken door met water te besproeien, niets in de openings steken.
• Bij schoonmaken algijd eerst de stekker uit het stopcontact halen.
• Gebruik geen verlengsnoer. Laat een geaard stopcontact aanleggen door een erkend elektricien als geen geschikt stopcontact voorhanden is.

WAARSCHUWING

• Gebruik dit apparaat nooit met een beschadigd snoer of stekker. Laat het snoer nicht over scherpe kanten lopen.
• Een beschadigd snoer mag uitsluitend door een vakman worden verrangen, om ieder risico te voorkomen.
• Laat eventuele reparations - buiten het regelmatig onderhoud -.altijd uitvoeren dooreen erkend servicemonteur, anders kan dit leiden tot het verrallen van de garantie.

Gebruik uw airconditioner Niet, als:

het snoer is beschadigd.

er kans bestaat dat er een vloeistof op lekt.

er vreemde objecten in terecht kunnenkommen.

er een warmtebron
vlak bij staat.

Nietzfproberente repareren.

WERKING

De compressor (6) in het buitendeel drukt het koelmiddel samen tot een gas met hoge temperatuur en druk. Als dit gas langs de koelribben van de condensor (7) stroomt worden de warmte afgestaan en condenseert het gas tot vloeistof, die maar de verdamper (1) in het binnendeel worden geleid. Daarzet de vloeistofuit tot een gas met lage druk en lage temperatuur worden omgezet.

Dit gas neemt de warmte op van de lucht in het vertrek, de gekoelde lucht worden weer in het vertrek geblazen en de warmte worden met het gas mee maar de compressor geleid.

Ventilator (3) zuigt de lucht (a) langs het filter (2) en blaast de gekoelde lucht (b) terug in het vertrek.

Het systemd worden omgekeerd: de condensor werkt als verdamper, de verdamper als condensor: er worden warme lucht het vertrek ingeblazen. Ideaal voor koeleragen als de hoofdverwarming (nog) Niet brandt.

Ontvochtigen.

Als bij koelen, het vocht in de lucht condenseert op de koude verdamper bij kamertemperatuur.

AFSTANDSBEDIENING

LCD display:

auto

koelen

ontvochtigen

ventilator

verwarmen

(niet op besoin modellen)

temperatuur

ventilatorsnelheid

rachtenluchtstroom

tijdklokuit

slaapstand

tijdklok ingesteld

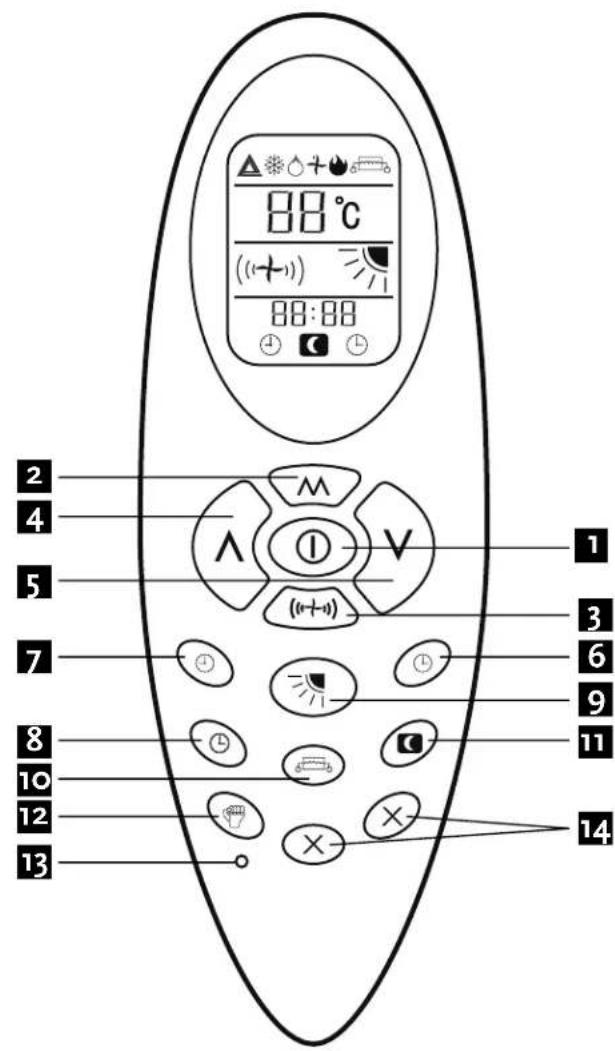

Toetsen:

1. aan/uit
2. modus
   (koelen, verwarmen, ontvochtigen)
3. ventilatorsnelheid
4. omhoog (temperatuur, tijd)
5. omlaag (temperatuur, tijd)
6. tijdklok instellen
7. tijdklok uitzetten
8. klok
9. lamellen uitblaasrooster regelen
   10.elektrische verwarming (niet op deze modellen)
10. slaapstand
    12.turbo
11. reset
    14.reserve

Gebruik van de afstandsbediening

Het signaal van de afstandsbediening kan tot 8 m worden ontvangen.

Richt de afstandsbediening op het ontvangpunt van het binnendeel.

Met een bliep worden de ontvangst van een signal van de afstandsbediening bevestigd.

Zie blz. 9 voor het verrangen van de batterijen,

BEDIENING

Algemeen

• Zet het apparaat aan met de ①-toets [1]. DeIRST ingestelde werkung worden actief.
• Met de aan/uit-toets ① wordt het apparaat uitgezet, de op dat moment ingestelde werkking worden in het geheugen opgeslagen.
• De gewenste temperatuur worden met de omhoog [4] en/of omlaag [5] toets, binnen de grenzen van de thermostat 18^ - 25^ .
• Stel met de ventilatortoets (th ventilatorsnelheid in, laag: , matig 11), hoog: (of)tomatisch (het symbool op de display knippert). In automatische stand worden de ventilatorsnelheid bepaald door het verschil:tussen ingestelde temperatuur en de kamertemperatuur.

Tijd instellen

Na eerste installmentie en aan het begin van een neue gebruiksperiode moet dearend worden ingesteld. Met (nieuwe) batterijen in de afstandsbediening:

Druk op de klok -toets [8] om dearend in te stellen. Gebruik de omhoog toets voor de uren en de omlaag toets voor de minuten.

Koelen

1. Druk op de modus toets Aatdat het koelsymbool verschijnt.
2. Stel de gewenste temperatuur in.
3. Stel met de ventilatortoets (ventilatorsnelheid in.

Verwarmen

1. Druk op de modus toets Aatdat het verwarmensymbol vechijnt.
2. Stel de gewenste temperatuur in.
3. Stel met de ventilatortoets (de ventilatorsnelheid in.

Ontvochtigen (9KE max. 17 L/24h, 12KE max. 24 L/24h)

1. Druk op de modus toets Aatdat het ontvochtigensymbol verschijnt.
2. Stel de gewenste temperatuur in.
3. De ventilatortoets werkt nicht in ontvochtigen-modus. De ventilatorsnelheid is in deze modus altojd laag.

Ventilator modus

1. Druk op de modus toets A totdat het ventilatorsymbol -erschijnt.
2. Stel de gewenste temperatuur in.
3. Stel met de ventilatortoets (de ventilatorsnelheid in.

NL

Slaap modus

1. Druk op de modus toets Aatdat het verwarmen-, Ilen- of auto-modus symbol verschijnt.
2. Stel de gewenste temperatuur in.
3. Druk op de slaap-modus toets t symbool verschijnt in de display. Annuleren van de slaap modus door weeer op deze toets te drukken.
4. In slaap-modus draait de ventilator op lage snelheid.

Auto-modus

1. Druk op de modus toets M totdat het auto-modussymbol Aerschijnt.
2. Het verschil:tussen ingestelde temperatuur en kamertemperatuur bpault de Werking: koelen, verwarmen, ventilatormodus of drogen. De omhoog en omlaag toetsen werken nicht.
3. Stel met de ventilatortoets (dt ventilatorsnelheid in.

Tijdklok-uit functie

1. Druk op de modus toets totdat het symbol verzschijnt van de door u gewenste werkinq.
2. Stel de gewenste temperatuur in.
3. Stel met de ventilatortoets (de ventilatorsnelheid in.
4. Druk op de tijddklok-uit toets om dearend te stellen. Gebruik de omhoog toets voor de uren en de omlaag toets voor de minutes. Als de zo ingestelde tijd is verstreken gaat het apparaat uit. Om de tijddklok-uit functie uit te schakelen voordat de ingestelde tijd is verstreken nogmaals op de tijddklok-uit toets drukken.

Tijdklok-aan functie

1. Het apparatus isuitgeschakeld.
2. Druk op de tijdklok-aan toets om dearend in te stellen. Gebruik de omhoog toets voor de uren en de omlaag toets voor de minutes.

Stel de gewenste werkung, temperatuur, ventilatorsnelheid enz. in. Als de ingesteldeijd is verstreken gaat het apparaat aan. Om de tijdklok-aan functie uit te schakelen voordat de ingesteldeijd is verstreken nogmaals op de tijdklok-aan toets Brukken.

Turbo

1. Druk op de modus toets Aatdat het ventilatorsymbol verzchijnt.
2. Stel de gewenste temperatuur in.
3. Stel met de ventilatortoets (the ventilatorsnelheid in.
4. Druk op de turbo-toets Gedurende 15 minuten draaien ventilator en compressor op de hoogste snelheid, daarna wee op eerder ingestelde snelheden.

VAN BELANG

Auto restart

Na stroomuitval start de airconditioner automatisch als de stroomvoorziening is hersteld. Controleer bij twijfel de instelleningen.

Werkgebied binnenthermostat

De binnenthermostat kan worden ingesteld op een gewenste temperatuur:tussen 18 en 30^

Let op: of de gewenste waarde worden bereikt hangt af van de condities in de betreffende ruimte.

Werkgebied warmtepompfunctie

De verwarmingsfunctie kan worden gebruikt bij een buitentemperatuur van ca. 10 °C of hoger.

Let op: bij lagere buitentemperaturen kan de goede werking worden verstoord.

Capaciteit

De benodigde koel- of verwarmingscapaciteit is sterk afhankelijk van de rigging en/of het gebruik van de ruimte waarin de airconditioner is geinstalleerd. Sterke zonnestraling en de aanwezigheid van personen, lampen of apparatuur zorgen voor een extra warmtebelasting.

Normale woonruimtes vergen voor koeling ca 100 W per m² vloeroppervlak. Bij sterke zonbelasting of overige warmtebronnen kan dit oplopen tot 350 W per m².

Voor de specificaties van uw airconditionerzie blz.58/59.

Tip:Thatopwarme dagendearconditionergedurende nacht de ruimte zover mogelijk afkoelen.Hierdoorwerkendekoudemuren en meubilairmeeom deruimte tijdens gebruik aangenaam te houden.Voorkom sterkezon instraling.

Noodstart

In geval van problemen kan de airconditioner met deoodknop onder het paneel van het binnendeel in werkung worden gesteld. Open het frontpaneel en druk op de knop

De airconditioner gaat:

• verwarmen als de kamertemperatuur ≤ 20^ is,

• koelen als de kamertemporatuur ≥ 25^ is,

en bij:tussenliggende waarden: ontvochtigen in een model zonder warmtepomp en in een model met warmtepomp in ventilator modus.

FILTERS

Zet het apparaat uit en haal de stekker uit het stopcontact.

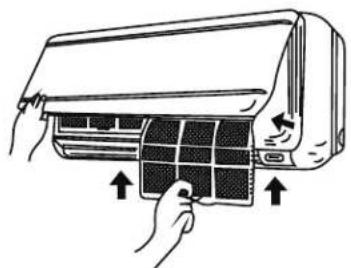

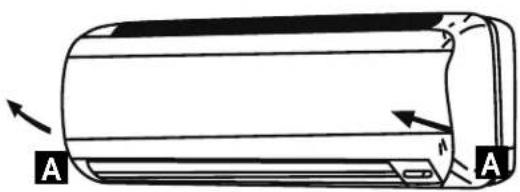

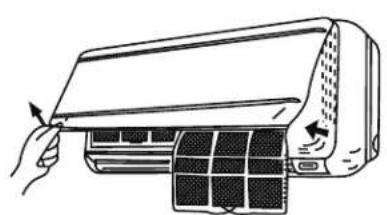

Openen: trek bij de inkepingen A het voorstuk maar boven. Het voorstuk blijft in horizontale stand (draai 90° omhoog) staan.

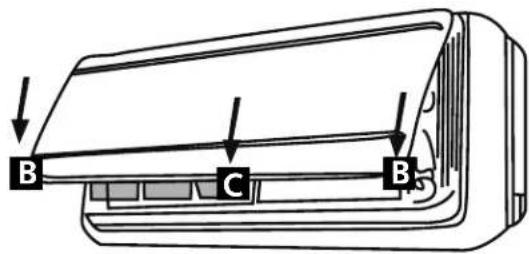

Sluiten: duw aan de zijkanten bij B en in het midden bij C het voorstuk maar beneden. Zorg ervoor dat het goed is gesloten ('klik').

1. Houd het voorstuk open (of zet het in horizontale stand) en haal de filter(s) er uit.
2. Kloplichtjes op het filter of gebruik de stofzuiger om vuil te verwijderen. Het stofffilter mag, als het erg vuil is, in lauwarm water met een heel Klein beetje neutraal schoonmaakmiddel worden gewassen. Dan goed naspoelen en volledig latenten drogen (niet in direct zonlicht of nabij een hittebron).
3. Houd het roosterpaneel open en zet de filter(s)tering. Druk het paneel zich, een klik geeft aan dat het goed is gesloten.
4. Stekker in het stopcontact en het apparaat aanzetten.

SCHOONMAKEN

Zet het apparaat uit en haal de stekker uit het stopcontact.

Binnendeel

Stof geregeld af met een droge doek of gebruik licht vochtig keukenpapier.

Gebruik nooit chemicalien of oplosmiddelen, spreoi nooit een vloeistof in of over het apparaat.

Buitendeel

Verwijder vuil en houd de luchttoevoer- en luchtuitblaasopeningen vrij van bladeren e.d. Schoonmaken met chemicalien kan beschadigingen veroorzaken.

Als de airconditioner langerearenditzalwerdengebruikt:

• stel ventilatormodus in op een wat warmere dag, zodat in een aantal uren het apparaat van binnen goed droog worden.
  haal de stekker uit het stopcontact en de batterijen uit de afstandsbediening.
• maak ook filter(s) schoon.

Als de airconditioner na langereijd waar zal worden gebruikt:

• controller op blokkering van luchttoevoer- en luchtuitvoeropeningen van het binnendeel en van het buitendeel. Verwijder alle vuil en obstakels.
• controller op de aanwezigheid van filter.
• controller de condenswaterafvoer op goede doorloop.
• zet 2 AAA-batterijen in de afstandsbediening.
  stof het binnendeel af.
• zet het apparaat aan, stel dearend stel de gewenste werking in.

Let op: zorg voor vrije afvoer van condens, geen belemmering door algengroei of dergelijke, anders is er kans op lekkage.

BATTERIJEN VERVANGEN

• verwijder het deksel.
• verwang de AAA-batterijen, + bij + en - bij -.
• breng het deksel aan.
• druk op de aan/uit-toets de batterijen zich leeg of nicht goed geplaatst als geen symbolen op de display verzchijnen.

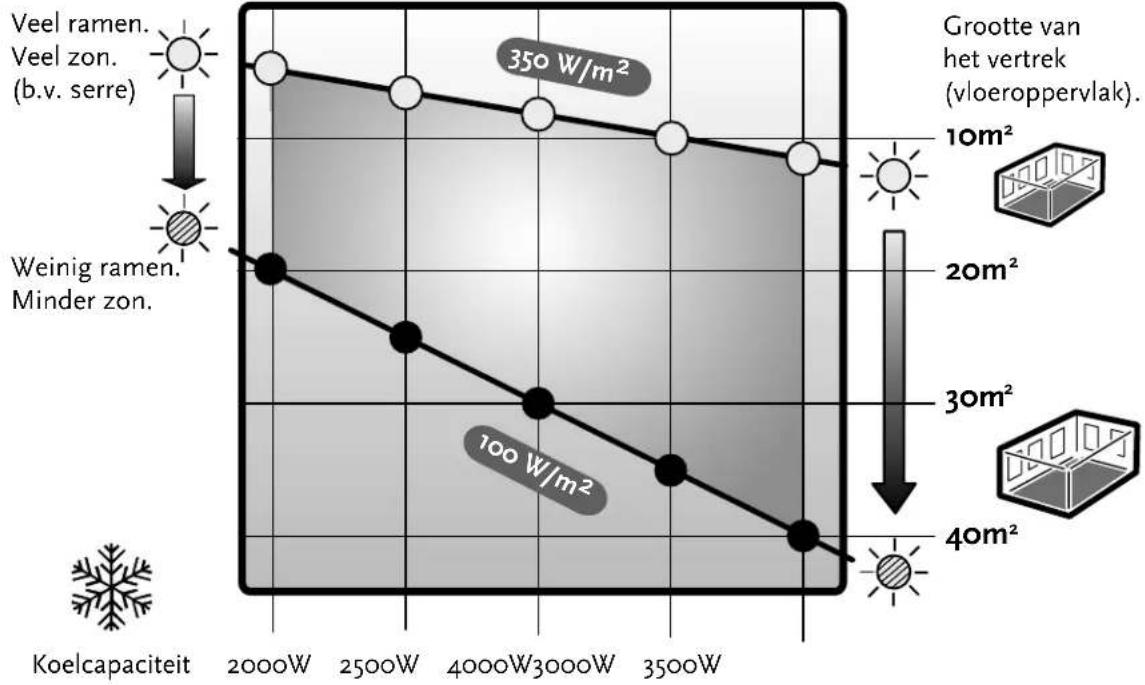

Voor welt vertrek is uw Air Conditioner geschikt?

De groote van het vertrek is afhankelijk van koelcapacteit, ligging op de zon, raamoppervlak, warmtebronnen (lampen, apparatuur, aantal mensen enz.). Houdt hier rekening mee!

Vuistregel bij normale zonbelasting en zonder extra warmtebronnen:

100 W per vierkante meter (dus bij koelcapaciteit van 3500W een vertrek van 35m^2

VEILIGHEIDSASPECTEN

Controleer de netspanning.

Overtuig u ervan dat de aanwezige netspanning overeenkomt met de op het typeplaatje op het apparatusat vermelde waarde.

Houd de werkplek opgeruimd.

Slordigheid op de werkplek kan tot ongelukken leiden.

Gebruik het juiste gereedschap.

Gebruik geen apparaten die onvoldoende kracht hebben voor zwaar werk. Gebruik deugdelijk gereedschap berekend voor het doel waarvoor het is bestemd.

Draag een masker en oog- en oorbescherming.

Draag bij werkzaamheden waar bij splinters of stof ontstaan en bij werk boven uw hoofd.altijd oogbescherming en een passend gezichtsmasker. Draag oorbeschemers als er geluid worden geproduerd.

Verlengsnoer bij werk buitenshuis.

Gebruik uitsluitend goedgekeurde en zodanig gerekte verlengsnoeren en contactdozen bij werk buitenshuis.

Controleer elektrisch gereedschap op beschadigingen.

Gebruik nooit gereedschap waarvan de schakelaar Niet werkt.

Voorzichtig bij werk op trap, ladder en steiger.

Let extra op bij het werkken op een verhoging. Verzeker u ervan dat (keuken)trap, ladder en steiger op de juiste wijze zich opgesteld en nicht kuren weglijkden.

Elektrische kabels, gas- en waterleidingen etc.

Belangrijk veiligheidsaspect voor werk met boorgereedschap:

Verzeker u ervan dat u bij het boren geen elektrische kabel, gas- of waterleiding kunt raken. Controller de muur met een leiding/kabeldetector voordat u gaat boren.

Is alles duidelijk?

Al u zich op de hoogte bent van de veiligheidsadviezen en uit de gebruikershandleiding heeft geleerd hoe u het gereedschap moet gebruiken, kunt u aan de slag gaan. Door u aan de instructies en adviezen van de fabrikanten te honden zorgt uervoor zo veilig möglichk te werken.

Bewaar deze aanwijzingen!

VEILIGHEID

Lees het hoofdstuk veiligheidsaspecten en deze instructies voordat u gaat beginnen. Houd u aan de hier getoonde volgorde en werkwijze.

De fabrikant kan uit technische of commerciele overwegingen wijzigingen aanbrengen in het apparaat of onderdelen waarvan, zonder algemene kennisgeving. U kut uw leverancier hierover raadplegen.

BELANGRIJK:

• Dit apparaat要去en geaard stopcontact voor 230V / 50Hz worden aangesloten, gezekerd op 16A.
• De aansluiting op het elektriciteitsnet dient uitgevoerd te worden in overeenstemming met de veiligheidsnormen inzake de installmentie van elektrische huishoudelijkke apparatuur, die van kracht zich in het land van gebruik.

Laat bij twijfel de elektrische installmentie controleren en zo nodig aanpassen door een erkend elektricien.

Zorg voor

• goed verlichte en opgeruimde werkplek.
• doordacht en vooropgezet werkplan.
• deugdelijk gereedschap en deugdelijke hulpmiddelen.
• bescherming: veiligheidsbril, oorbescherming, masker, bouwhelm, werkschoenen en werkhandsschoenen.

Het buitendeel dient door twee Personen te worden getild en geplaatst.

UW AIRCONDITIONER

De split airconditioner wordt geleverd in twee dozen:

• doos met binnendeel met de benodigde leidingen
• doos met buitendeel en gereedschap.

Haal alles voorzichtig uit de dozen. Het verpakkingsmateriaal要去uit handen van kinderen worden gezogen.

Meegeleverde onderdelen en gereedschap:

• schroeven en pluggen voor de bevestigingsplaat van het binnendeel
• mof met kraag voor het gat door de muur
• pijpie voor condenswaterafvoer van het buitendeel
• 4 rubberen voeties voor het buitendeel
• 2 steelsleutels voor de ventsielen van het buitendeel
• inbussleutel voor ventsjelen van het buitendeel

AANBEVOLEN GEREEDSCHAP EN HULPMIDDELEN

• klop- en gatenboor - elektrische schroevendraaier
• leidingdetector - hamer
  meetlint
  potlood en krijt
  waterpomptang
• eventueel leidinggoot en leidingbeugels
  eventuel purschuim of siliconenkit
  waterpas

• keukentrap

• afdekzeil voor op de grond binnen

WAAR PLAATSEN?

De maximale aufstand tessen binnen- en buitendeel is 4m (de lenghte van de koelleidingen en stroomkabel). Het binnendeel moet tenminste 1 m hoger hangen dan de bovenkant van het buitendeel.

Deplaats voor het binnendeel

• aan een muur waarin een gat van 65 mm (maat van de mof) kan worden gemaatkt voor de verbinding met het buitendeel. Voor een gat in een betonmuur is special gereedschap nodig;That dit over aan een gespecialiseerd bedrijf. Controller de uitgezochtte plaats met een leidingdetector op het ontbreken van leidingen.
• afstand tot plafond tenminste 15~cm , vrije ruimte links en rechts tenminste 50~cm .
• de koele lucht要去 gemakkelijk door het gehele vertrek kannen stromen.
• in het midden, Niet bij een raam of deur, is het meest geschikt.
• het moet bereikbaar zijn om het filter te kuren reinigen.
• tenminste 1 m van TV, video en dergelijkke apparaten en van fluorescerende lampen (TL-buizen).
• er要去 op maximaal 1,5m (de lenghte van het snoer aan het binnendeel) een geaard stopcontact aanwezig zijn. Laat zo nodig een stopcontact aanbrengen door een erkend installer, volgens alle geldende voorschriften. Vanuit het binnendeel worden het buitendeel van stroom voorzien door de kabel die meegaat met de koelleidingen.

Deplaats van het buitendeel

• moet sterk genoeg� om het gewicht van het buitendeel te konnen dragen. Dat kan� op de grond, op een plat dak (mits u waar een passende fundatie kunt aanbrengen om het buitendeel te bevestigen; voorkom lekke van uw dak) of op muursteunen. Verstevig zo nodig de gekozen plaats; is deplaats onvoldoende sterk, dan kan dat leiden tot overmatig trillen en geluid.
• voldoende vrijluchtstroom, zo min möglichk blootgesteld aan regen en direct zonlicht en afvoermogelijkheid van het condenswater.
• waar uitgeblazen luckht en geluid Niet tot overlast leiden; Niet waar een hoge luchtvochtigheid aanwezig is, Niet in de buurt van vet of oxiderende gassen.
• vrijefstand aan de achterkant tenminst 15 cm, aan de zijkanten en aan de voorkant tenminste 50 cm. Zorg voor ruimte voor onderhoud.

BINNENDEEL

Om kans op lekkage te verkleinen dient het binnendeel beslist waterpas te komen hangen.

Het lekbakje in het binnendeel met waar aan de condenswaterafvoer要去 schoon en vrij়, zodate het condenswater onbelemmerd kan weglopen (anders kans op lekkage).

Als deplaats voor het binnendeel is bepaald, kan met het bevestigen van het binnendeel worden begonnen. Let op: de bevestiging is uw eigenverantwoordelijkheid.

A. Bevestigingsplaat

De bevestigingsplaat waterpas ophangen op een stevige ondergrond, goed uitmeten en schroefgaten aftekenen.

TIP. Zet deplaat met een schroef Niet te stevig vast, breng de planta in horizontale postie met behulp van een waterpas, en teken dan de andere schroefgaten af. Draai de schroef eruit, boor alle gaten, zet er pluggen in en schroef de planta goed vast.

Boor de 8 gaten van 6,4 mm (2.5") en 30 mm diep.

Gebruik de meegeleverde pluggen.

Zet de bevestigingsplaat stevig vast met de meegeleverde schroeven.

B. Gat door de muur voor de leiding

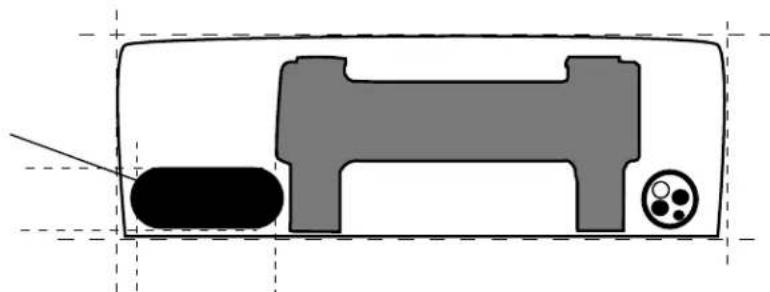

Het gat met doorsnede van 65~mm enaar buiten toe ieits schuinaar beneden (10- 15mm) voor betere condenswaterafvoer, kan binnen de ruitme van de kap worden aangebracht en blijft dan buiten zich. Indienoodzakelijk is een doorvoermeer aan links mogelijk.Voor dat geval zijn afdekgoten in de vakhandel verkrijgbaar.

Ruimte voor het gat.

Plaats de meegeleverde mof en gebruik zonodig de afdekkaag aan de binnenzijde. De mof zonodig op lengte zagen.

C. Elektriciteitssnoer

Bekijk waar het elektriciteitssnoer uit het binnendeel moet komen, links of rechts. Breek hetkleineplaatje voor het snoer weg, haal het snoer maar buiten en zet het tijdelijk met tape vast, zodate het bij het ophangen van het binnen deel Niet in de weg zit.

Vraag assistentie voor het ophangen van het binnendeel en het doorvoeren van de leiding.

D. Leiding

Rol de bundel leidingen voorzichtig af en zonder knikken en voer het einde door het gat met mof.

E.Ophangen

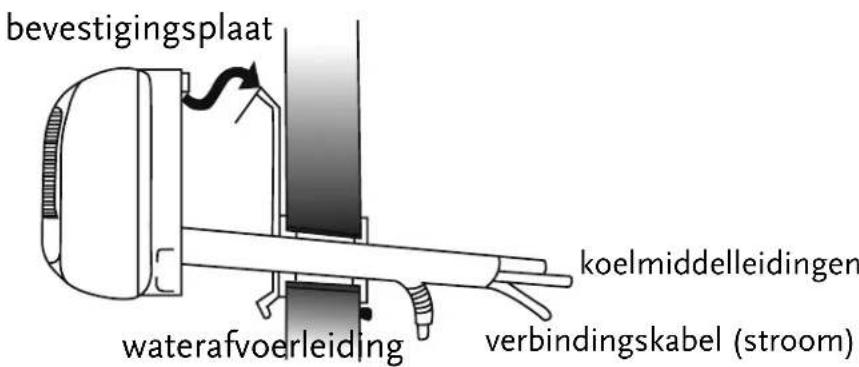

Til het binnendeel op en hang het op aan de 4 lippen op de bevestigingsplaat, verwijl de leidingen worden doorgevoerd. Controller of het binnendeel op de 4 lippen hangt. Laat zo nodig iemand aan de andere kant van de muur de doorgevoerde leidingen begeleiden.

Let goed op de condenswaterafvoerleiding. Zorg dat deze leiding goed meeloopt en aflopend gelegd worden. Zorg dat de isolatie Niet is verschoven, er mag geen blanke leiding zichtaar�zijn waar anders condensvorming kan optreden (kans op lekkage).

Als het binnendeel goed hangt (waterpas en geen links-rechts beweging) kan het buitendeel worden geplaatst.

BUITENDEEL

Afvoerpijpje

Bevestig het afvoerpijpje aan de bodemplaat. Eventuel kan hieraan een afvoerslang (niet meegeverd) worden bevestigd die maar een afvoer worden geleid.

Meestal kan op de grond of op het dak het condenswater vrij weglopen.
Controleer dat niemand hiervan last kan hebben en dat het geen schade karveroorzaken.

Vastzetten buitendeel

Plaats de rubber voetjes en schroef het buitendeel vast aan een geschikte stevige fondatie. Houd rond het buitendeel 50 cm ruimte vrij.

Eventueel kan het buitendeel op speciale fundatie-balkjes worden geplaatst of op steunen aan de muur. Vraag uw installmenter.

Aansluten elektriciteit

Schroef de beschemkap los [A] [B].

De stroom voor het buitendeel komt van het binnendeel door de kabel met een special stekkertje dat in het contact klikt [C].

ControllerDat deze verbinding goed vastzit [D].

Leidingen

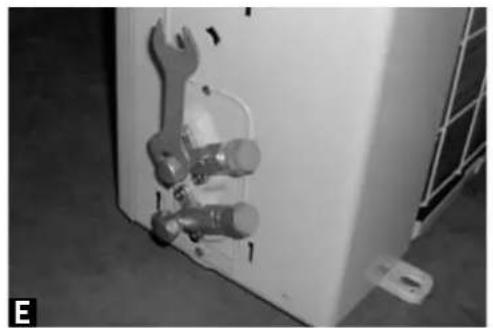

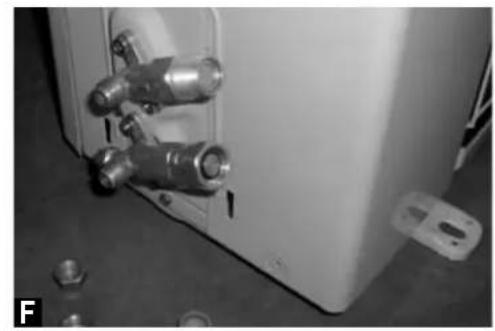

Verwijder de beschemkapjes van de ventielen [E] en de beschermdoppen van de leiding [F].

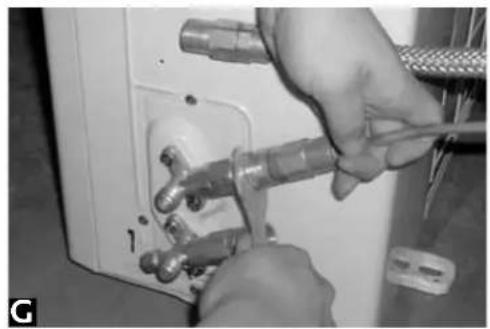

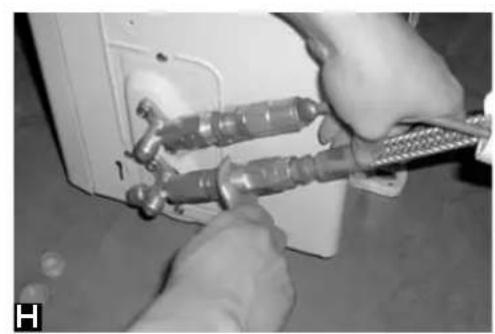

Draai erst de dunne leiding op bovenste ventiel goed vast [G]. Draai dan de dikke leiding op onderste ventiel goed vast [H].

Controller op lekkage.

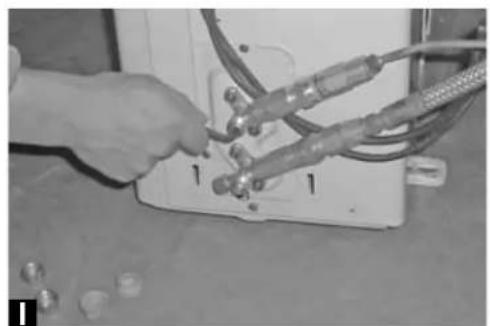

Draai met de inbussleutel het bovenste ventiel open [I].

Controleer op beiden aansluitingen op lekkage, houd er een spons met zeepsop tegenaan.

Als er lekkage is, direct het ventiel met de inbussleutel sluiten.

Roep de hulp in van een installment, als u hebt gecontrolerd dat de leidingen goed vastzitten en er zich toch lekkage voordoet. Houdt de ventielen gesloten!

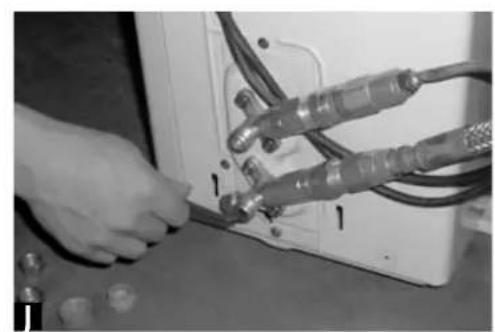

Is er geen lekkage, draai dan met de inbussleutel het onderste ventiel open [J].

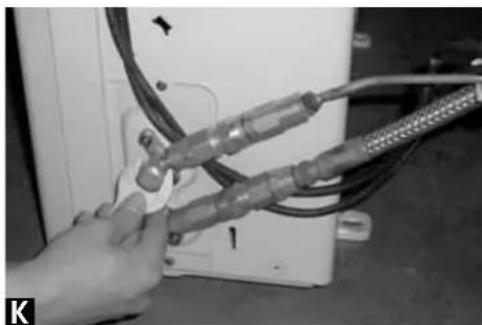

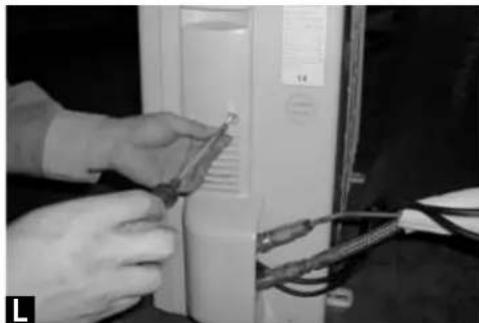

Als de koelleidingen goed vastzitten en geen lekkage vertonen, können de beschemkapjes weeer op de ventielen worden aangebracht [K]. Schroef de beschemkap weer op het buitendeel [L].

Zet de leidingen met in de handel verkrijgbare kabelgoten en beugelklemmen verticaal vast op de muur.

Breng de waterafvoerleiding maar een geschikt afvoerpunt, let op een vrije doorloop.

Bewaar de beschemkapjes van de koppelingen en ventielen en het meegeleverde gereedschap zorgvuldig.

LOSKOPPELEN

BUITENDEEL

Let op: de snelkoppelingen zijn bedoeld voor eenmalige aansluiting! Er worden geen garantie gegeven op meervoudige installment.

Mocht onverhoopt loskoppelenoodzakelijk,zijn,ga dan als volgt te werk:

• vraag assistentie om met de afstandsbediening de airconditioner te bedieren

• zet de gewenste temperatuur op 18^ C

• start de airconditioner, wacht tot u ook de compressor hoort draaien

• draai de kapjes van de ventielen en sluit het bovenste ventiel (dunne leiding) met de inbussleutel

• wacht maximaal 1 minuut: u hoogt het geluid van de compressor veranderen

• sluit met de inbussleutel ook het onderste ventiel (dikke leiding)

-zet onmiddelijk de airconditioner uit door de stekker uit het stopcontact te nemen

• nadat beiden ventsielen goed zichn gesloten de beschermkapjes terugplaatsen

• koppel los zoals voor aankoppelen is aangegeven;plaats de beschemkapjes op de snelkoppelingen

Let op: bij enige twijfel of onzekerheid deze activiteit aan de installmenteur overlaten.

FÉLICITATIONS

Jaarliks energieverbruik kWh in koelstand

(Feitelijk verwbruaf anharkelijn de van wijze van begruik van het apparaat en het kilmaat)

Koelvermogen

kw

Energie efficien tieverhoud ing volle belasting (hoe hoger, hoe beter)

Type Alleen koeling

Koeling/verwarming

Luchtgekoeld

Watergekoeld

Verwarmingsvermogen kW

Energie-efficientieklasse in de verwarmingsstand

A (efficien)

Geluidsniveau

cB(A)re1pW

Een kaart met nadere gegevens is opgenomen in de brochures over het apparaat

Norm EN 14511

Airconditioner

Richtlijn 2002/31/EG (Energie-etikettering)

B

450

2.7

3.1

2.8

B

G

(inefficient)

38/52

Énergie

Fabricant

Unité extérieure

Unité interieure

Economie

A

B

C

D

E

F

》

G

Peu économe

• De technische gegevens können zonder voorafgaande mededeling worden gewijzigd, er{kunnen geen rechten aan worden ontleend.
