MANUALE UTENTE AF 10000E Amcor

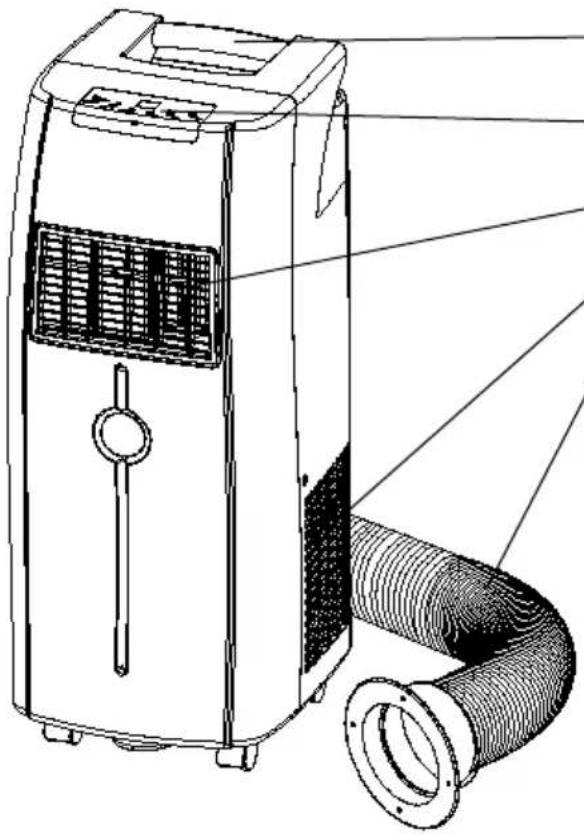

1. Maniglia
2. Pannello di controllo
3. Bocchetta d'uscita dell'aria
4. Griglia d'ingresso dell'aria con filtro
5. Tubo di scarico con adattatore
6. Avvolgicavo
7. Uscita dell'aria di scarico
8. Tappo dell'acqua (interno)
9. Rotelle
10. Coperchio - tappo per foro
11. Aadattatore
12. Tubo di scarico
13. Tubo flessibile di drenaggio
14. Telecomando
15. Schiuma (estensione)
16. Schiuma con foro per il tubo di scarico
17. Filtro

GRAZIE

Grazie per aver scelto questo innovativo condizionatori d'aria Amcor. Vi suggeriamo di conservare questo manuale in un posto sicuro per eventuali consultazioni future. Esso descrive i molti vantaggi e le funzioni avanzate che questo esclusivo prodotto ha da offrirvi. Prima di adoperare il vostro condizionatore dovreste leggere attentamente queste istruzioni per massimizzare le prestazioni del prodotto.

Per oltre 50 anni Amcor si è specializzata nel controllo totale di ambienti interni, producendo e commercializzando deumidificatori, condizionatori d'aria portatili, refrigeratori, purificatori d'aria, ionizzatori e diffusori di essenze per aroma terapia. Questi prodotti d'eccellenza incorporano tutti i più recenti sviluppi tecnologici.

ISTRUZIONI DI SICUREZZA

IMPORTANTE!

• L'unità è progettata per l'uso in ambienti chiusi.
• Alimentazione: questa unità deve essere collegata ad una presa con messa a terra da 220-240 V / 50 Hz.
• L'installazione deve obbedire alle regolamentazioni vigenti nel Paese in cui l'unità viene utilizzata.

Se avete qualsiasi dubbio sull'installazione elettrica, fatela verificare e, se necessario, modificare da un elettricista qualificato.

• Le condizionatore è sicuro. Ad ogni modo, come qualunque altro apparecchio elettrico, va usato con attenzione.
• Tenere fuori dalla portata dei bambini.
• Non pulite l'unità spruzzandola o immergendola nell'acqua.
• Non inserite alcun oggetto nell'apertura dell'unità.
• Scollegate la presa di corrente prima di pulire l'unità o un suo componente.
• Non collegate mai l'unità ad una presa elettrica tramite una prolunga. Se non ci sono prese disponibili, bisognerebbe farne installare una da un elettricista autorizzato.
• Mai utilizzare questo apparecchio se dotato di cavo elettrico o spina danneggiati. Non fate passare il cavo elettrico su bordi affilati.
• Un cavo d'alimentazione danneggiato dovrebbe essere sostituito solamente dal produttore, un suo agente o una persona qualificata al fine di evitare rischi.
• Le operazioni di manutenzione diverse dalla semplice pulizia regolare o sostituzione del filtro dovrebbero essere eseguite solamente da un rappresentante autorizzato. Diversamente la garanzia potrebbe non essere più valida.

Non usate il vostro condizionatore nelle seguenti condizioni:

Se i fili del cavo d'alimentazione sono consumati o tagliati

In presenza di bambini non sorvegliati

>10

Vicino ad una fiamma libera

Questo prodotto non è adatto per riparazioni fai da te

Se c'è rischio di una caduta di liquidi sull'unità

Unità esposta ad agenti atmosferici esterni

Acqua nelle vicinanze

In caso di possibile sovraccarico della prolunga

In caso di possibili danni al cavo d'alimentazione

OIL

Dove possa essere danneggiato da agenti chimici

Dove esiste il rischio di interferenza con oggetti estranei

I prodotti elettrici residui non devono essere disfatti di con i rifi uti domestici. Questo prodotto dovrebbe essere preso al vostro centro di riciclaggio locale per il trattamento sicuro.

POSIZIONAMENTO

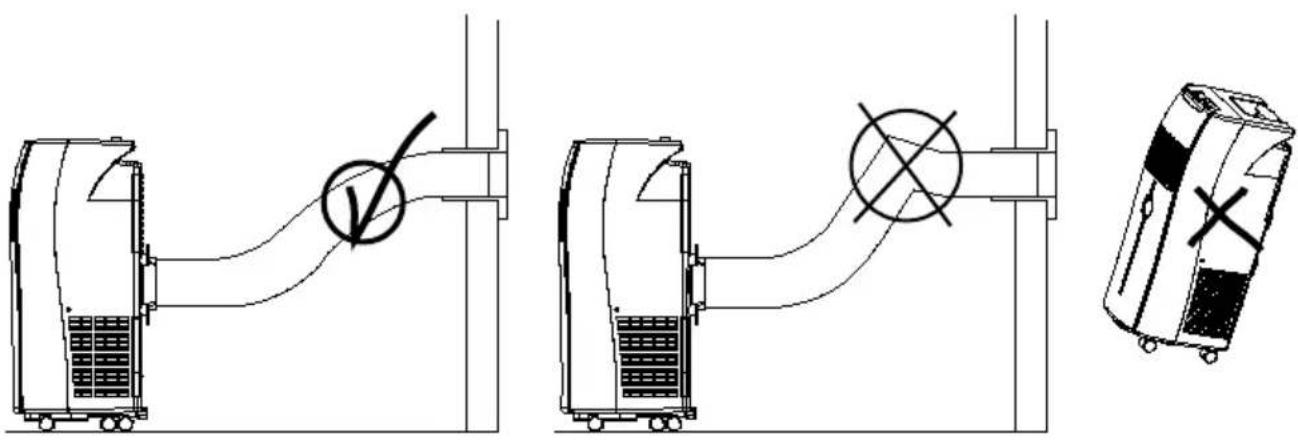

L'apparecchio può essere facilmente spostato da una stanza all'altra. Così facendo ricordatevi quanto segue:

• Il condizionatore deve essere disposto in posizione verticale su una superficie piana.
• Non posizionate l'apparecchio in prossimità della vasca da bagno, della doccia o in ambienti con umidità costantemente elevata.
• Osservate una distanza di almeno 50 cm da altri oggetti o tende per permettere la libera circolazione dell'aria.


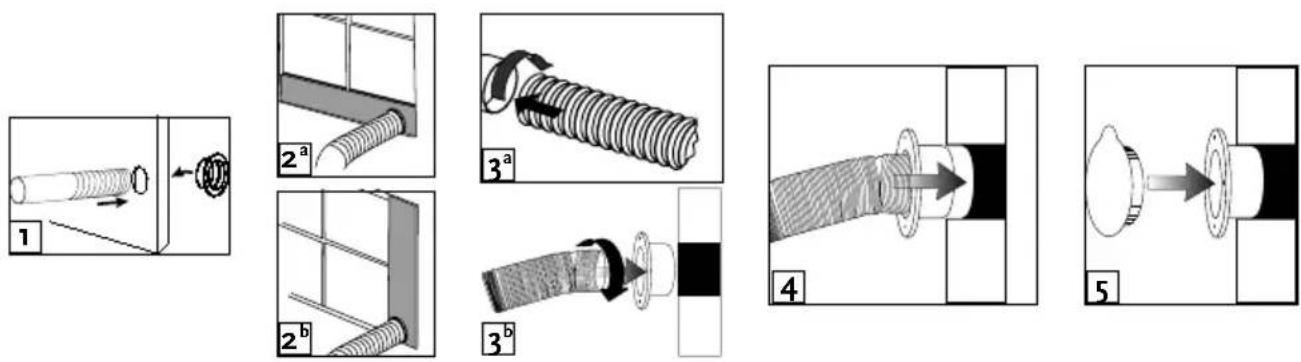

Installazione a finestra mediante schiuma

Se necessario, tagliate la schiuma secondo la larghezza o l'altezza della finestra.

• Inserite l'adattatore (11) nel foro nella schiuma (16) ed inserite il tubo di scarico (12) nell'adattatore (11) (fig. 1).
• Posizionate la schiuma con il foro (16) – se necessario con l'aggiunta dell'estensione (15) – sulla finestra e chiudete la finestra il più possibile, per evitare che l'aria calda dall'esterno rifluisca nella stanza.
  Posizionate la schiuma verticalmente (fig. 2a) o orizzontalmente (fig. 2b) secondo il verso di apertura della finestra.
  • Collegiate il tubo di scarico al condizionatore (fig. 3a).

Installazione (fissa) a muro

Assicuri prima che la porzione di muro in questione non sia attraversata da tubi o cavi elettrici.

• Praticate un foro nel muro per misura il diametro esterno dell'adattatore (11).
  • Collegate il tubo di scarico al condizionatore (fig. 3a).
• Collegiate il tubo di scarico all'adattatore (fig. 3b).
• Inserite l'adattatore (11) nel foro (fig. 4) e fissare con spine e viti.

Usate il tappo (10) per chiudere il foro quando il condizionatore non è collegato (fig. 5).

Importante

• Per il montaggio, il tubo flessibile di scarico può essere allungato da 300 a 1500 mm. Questa lunghezza è stata appositamente progettata, secondo le specifiche del condizionatore. Evitate l'uso di prolunghe e di tubi diversi da quello fornito, che possono causare malfunzionamenti.
• L'aria di scarico deve defluire liberamente; ogni eventuale ostruzione può determinare il surriscaldamento del condizionatore. Abbiate cura di evitare che il tubo di scarico si pieghi o faccia curve secche.

FUNZIONAMENTO

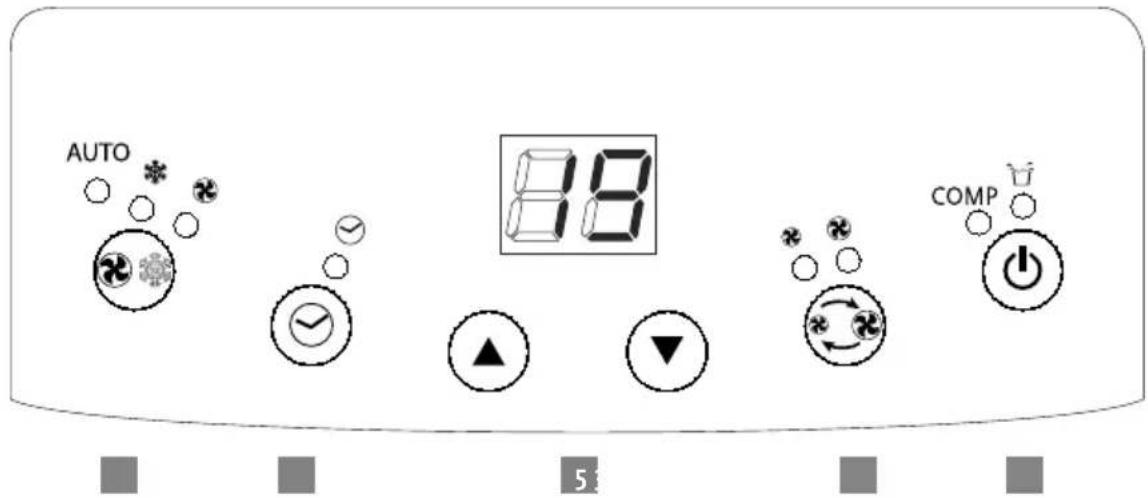

AUTO 8:8 COMP 5

1. ON/OFF ⏻

Premete il tasto ON/OFF per accendere o spegnere l'apparecchio.

2. Impostazione del timer √

Premete il pulsante 🚙 per impostare la durata di accensione (da 1 a 12 ore, ogni pressione corrisponde a 1 ora). Una volta impostata la durata, il LED 🚙 si accende. Allo scadere del tempo impostato, l'apparecchio si spegne automaticamente. Premendo il pulsante 🚙 il display mostra il tempo rimanente.

Premendo il pulsante senza accendere l'apparecchio è possibile programmare l'accensione automatica dell'apparecchio, impostando il numero di ore dopo le quali avverrà l'accensione.

3. Impostazione della modalità di funzionamento

Selezionate la modalità di funzionamento desiderata: raffreddamento *ventilatore o automatico (AUTO). Il LED corrispondente si accenderà. In modalità automatica (AUTO) l'apparecchio azionerà il condizionatore o il ventilatore a seconda della temperatura ambiente.

4. Velocità del ventilatore

Selezionate la velocità del ventilatore, il LED corrispondente si accenderà: ✉ bassa or ✉ alta.

5. Temperatura, aumenta ▲(su) o diminuisci (giù)

Quando l'apparecchio è acceso (ON), il display Bvualizza la temperatura ambiente, i LED relativi alla modalità di funzionamento, la velocità del ventilatore e l'eventuale attivazione del timer.

Premete i pulsanti ▲ pur visualizzare la temperatura impostata e, se necessario, regolatela con gli stessi pulsanti ▲ in un intervallo compreso tra 17°C e 32°C (ogni pressione corrisponde a 1°C). Dopo alcuni secondi il display visualizza la temperatura ambiente.

Quando il serbatoio dell'acqua è pieno, l'apparecchio si spegne automaticamente, la spia luminosa lampeggia per indicare che il serbatoio deve essere svuotato. Quando l'apparecchio è in modalità di raffreddamento, la spia luminosa del compressore COMP si accende. Se questa spia luminosa è spenta significa che non è necessario un ulteriore raffreddamento o che il compressore sta decongelando le sue spire. Il ventilatore può rimanere in funzione.

Telecomando

Il condizionatore risponde a tutti i segnali inviati dal telecomando. Il telecomando è alimentato da due batterie AAA. Puntate il telecomando verso il pannello di controllo dell'apparecchio e premete il tasto desiderato; il LED rosso sul telecomando lampeggia alla pressione dei tasti.

Nota: la direzione del flusso d'aria non può essere regolata mediante il telecomando.

Flosso d'aria

Regolate la direzione del flusso d'aria verso destra o verso sinistra ruotando la rotella situata sulla griglia di emissione dell'aria.

Regolate la direzione del flusso d'aria verso l'alto o verso il basso ruotando la griglia di emissione dell'aria attorno al suo asse.

• Il compressore entra in funzione circa 3 minuti dopo l'accensione dell'apparecchio (questo preserva il compressore e ne prolunga la durata). Dopo lo spegnimento dell'apparecchio, attendete almeno 3 minuti prima di muovere l'apparecchio.
• La modalità di raffreddamento si interrompe quando la temperatura ambiente scende al di sotto della temperatura impostata. Tuttavia il ventilatore continua a funzionare alla velocità impostata. Quando la temperatura ambiente sale nuovamente sopra la temperatura impostata, la modalità di raffreddamento si riaccende.

EMPTYING THE WATER CONTAINER

Durante il processo di condizionamento, l'apparecchio deumidifica l'aria, trattenendo parte dell'acqua in essa contenuta. Gran parte dell'acqua viene utilizzata per raffreddare l'apparecchio e garantirne il funzionamento efficiente. Questa è una caratteristica non comune tra i condizionatori d'aria portatili.

Se l'apparecchio viene utilizzato in un ambiente MOLTO UMIDO, l'acqua viene raccolta nel serbatoio all'interno dell'apparecchio. Se il serbatoio di raccolta dell'acqua è pieno, il compressore si arresta, ma il ventilatore continua a fare circolare l'aria. Il LED indicante il serbatoio pieno lampeggia per indicare che il serbatoio deve essere svuotato. Svuotate il serbatoio per permettere all'apparecchio di funzionare nuovamente in modalità di raffreddamento.

Spegnete l'apparecchio e togliete la spina dalla presa di corrente.

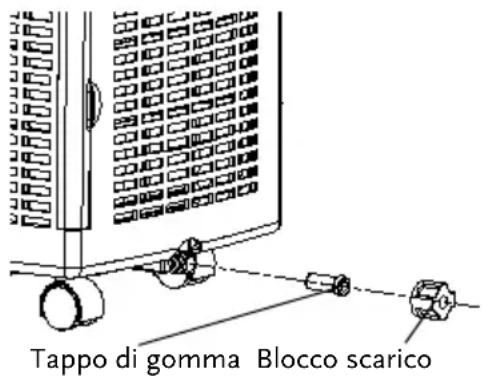

• Posizionate un contenitore piatto o una vaschetta sul pavimento, sotto il foro di drenaggio. Non permettete all'acqua di gocciolare continuamente nel contenitore per evitare che fuoriesca dallo stesso.
  • Togliete il blocco scarico.
• Togliete il tappo di gomma, l'acqua fluirà nel contenitore. Quando il contenitore è quasi colmo, reinserite il tappo di gomma per arrestare il flusso d'acqua e svuotate il contenitore. Ripetete il procedimento fino a quando tutta l'acqua non sarà stata eliminata.
• Reinserite accuratamente il tappo di gomma nel foro di drenaggio, il LED indicante il serbatoio pieno non dovrebbe più lampeggiare.
• Rimontate il blocco scarico.

Tappo di gomma Blocco scarico

PULIZIA

Togliete sempre la spina dalla presa di alimentazione prima di pulire l'apparecchio.

Corpo dell'apparecchio

Usate un panno umido morbido per pulire il corpo dell'apparecchio. Non utilizzate mai sostanze aggressive, prodotti a base di petrolio, detergenti o solventi o panni trattati chimicamente. Questi possono danneggiare le superfici del corpo dell'apparecchio.

Filtro

Il filtro al carbonio non deve essere sciacquato.

Usate un aspirapolvere per aspirare la polvere e lo sporco accumulatasi sui filtri, quindi sciacquate unicamente i filtri antipolvere sotto acqua corrente (non più calda di 40°C). Asciugate accuratamente i filtri prima di rimontarli.

Avvertenza! Non usate mai il condizionatore senza i filtri montati.

DRENAGGIO CONTINUO

Con il drenaggio continuo non è necessario svuotare il serbatoio dell'acqua.

Spegnete l'apparecchio e togliete la spina dalla presa di corrente.

• Svuotate il serbatoio di raccolta dell'acqua.
• Conservate accuratamente il tappo di gomma ed il blocco scarico.

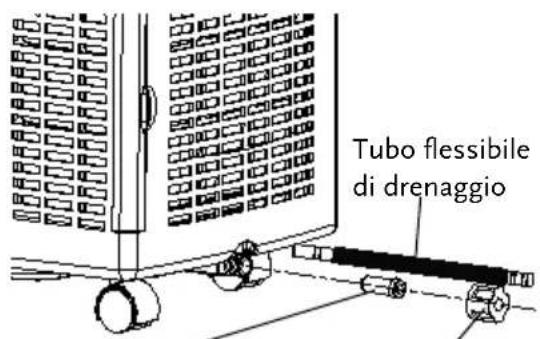

  • Collegate il tubo di drenaggio al beccuccio.
• Portate l'altra estremità del tubo di drenaggio ad un normale scarico dell'acqua.

Assicuratevi che il tubo di drenaggio non faccia curve secche ed abbia un'inclinazione costante verso il basso, in modo da permettere all'acqua di scorrere liberamente al suo interno.

Tubo flessibile di drenaggio

Tappo di gomma Blocco scarico

- Collegiate l'apparecchio alla rete di alimentazione e mettetelo in funzione.

Quando l'apparecchio deve essere spostato o non desiderate più avvalervi del drenaggio continuo, scollegatelo dalla rete di alimentazione, staccate il tubo di drenaggio e rimontate il tappo di gomma ed il blocco scarico.

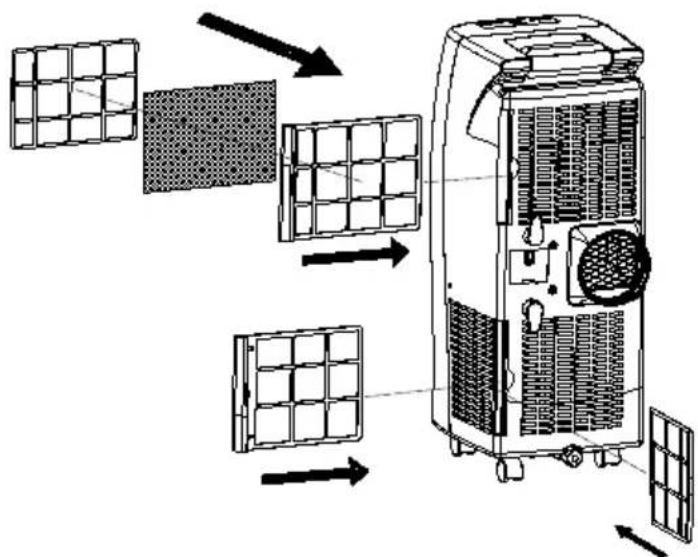

INSTALLAZIONE DEI FILTRI AL CARBONIO

Si raccomanda di sostituire il filtro al carbonio attivo ogni 3 o 6 mesi.

• Estraete i telai portafiltri dall'apparecchio.
• Separate il filtro dal telaio portafiltri.
• Togliete il filtro al carbone attivo dal sacchetto di plastica.
• Inserite il filtro al carbonio attivo nel telaio portafiltri.
• Bloccate il filtro rimontando il dispositivo blocca filtri sul telaio portafiltri.
• Rimontate il telaio portafiltri sull'apparecchio.

Vedi istruzioni “Svuotamento del serbatoio di raccolta dell’acqua”.

• Drenate completamente l'acqua di condensa.
• Pulite o sostituite il filtro.
• Fate funzionare l'apparecchio in una giornata calda in modalità solo ventilatore per alcune ore, per asciugare completamente il suo interno.
• Avvolgete il cavo di alimentazione come illustrato, proteggete l'apparecchio contro la polvere (con la confezione originale) e riponetelo in un luogo asciutto, fuori dalla portata dei bambini.
  • Non appoggiate oggetti pesanti sull'apparecchio.

RISOLUZIONE DEI PROBLEMI

Non cercate mai di riparare o smantellare l'apparecchio da soli. Riparazioni inadeguate determinano il decadimento del diritto di garanzia e possono mettere a rischio l'utilizzatore ed i sui beni.
Problema Causa Soluzione
Il condizionatore non funziona.	Assenza di alimentazione. Collegate l'apparecchio ad una presa di alimentazione funzionante ed accendetelo.
	La spia luminosa di alimentazione lampeggia?	Svuotate il serbatoio di raccolta dell'acqua.
	La funzione timer è attiva. Disattivate la funzione TIMER.
Il condizionatore sembra non funzionare.	L'apparecchio è esposto alla luce diretta del sole.	Chiudete le tende.
	Porte o finestre aperte, troppe persone o presenza di una fonte di calore all'interno della stanza.	Chiudete le porte e le finestre, installate un secondo condizionatore.
	Il filtro è sporco. Pulite o sostituite il filtro.
	Ingresso o uscita dell'aria ostruiti. Rimuovete l'ostruzione.
	Temperatura ambiente inferiore alla temperatura impostata.	Cambiare l'intervallo di temperatura. Regolare alla temperatura più bassa possibile: 17 C.
L'apparecchio è rumoroso.	L'apparecchio non è in bolla. Posizione l'apparecchio su una superficie piana (per ridurre le vibrazioni).
Il compressone non funziona.	Il dispositivo di protezione contro il surriscaldamento può essere attivato.	Attendete 3 minuti per fare scendere la temperatura, quindi accendete nuovamente l'apparecchio.
Il telecomando non funziona.	La distanza è troppo grande. Assicuratevi che il telecomando sia correttamente allineato con il pannello di controllo.
	Il segnale del telecomando non viene ricevuto dal pannello di controllo.
	Le batterie sono scariche. Sostituite le batterie.
Per eventuali problemi non descritti nella tabella e/o se i rimedi proposti non portano alla soluzione, contattate un centro di assistenza autorizzato.

DATI TECNICI

Modelo AF 8000E AF 10000E
Capacità refrigerante(misurato secondo la direttiva EN 14511)	BTU/h 6000 8000
	kW 1,75 2,35
Alimentazione 220–240 V / 50 Hz / 1Ph
Consumo energia W 690 870
Corrente A 3,1 4
Deumidificazione L/24h 20		24
Refrigerante		R410A
Compressore		rotary
Velocità ventola		2
Termostato	°C	17 – 32
Timer	h	1 – 12
Dimensioni (l x a x p) mm 305 x 750 x 380
Peso netto	kg	20	20,6
Soggetto a modifiche senza preavviso.Per maggiore precisione si rimanda alla targhetta di identificazione posta sull'apparecchio.

COMPONENTES
