GEBRUIKSAANWIJZING Origo 2500 DOMETIC

Gebruiksaanwijzing 68

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het toestel installeert en inschakelt en bewaar deze op een veilige plek. Als het toestel wordt doorgegeven aan een andere persoon, moet ook deze gebruiksaanwijzing worden overhandigd.

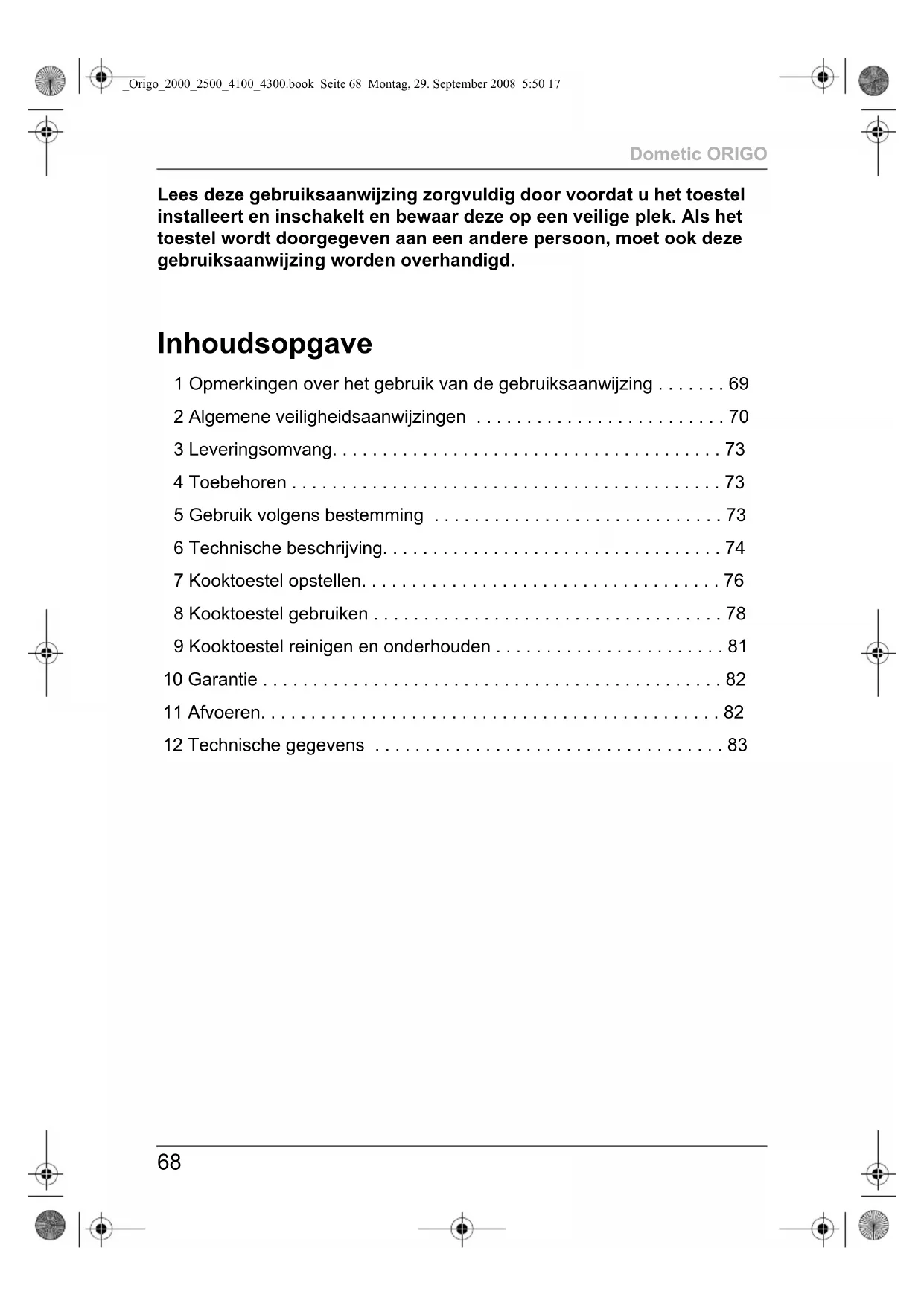

Inhoudsopgave

1 Opmerkingen over het gebruik van de gebruiksaanwijzing ..... 69
2 Algemene veiligheidsaanwijzingen ....70
3 Leveringsomvang....73
4 Toebehoren 73
5 Gebruik volgens bestemming 73
6 Technische beschrijving....74
7 Kooktoestel opstellen....76
8 Kooktoestel gebruiken 78
9 Kooktoestel reinigen en onderhouden 81
10 Garantie 82
11 Afvoeren....82
12 Technische gegevens 83

Dometic ORIGO Opmerkingen over het gebruik van de gebruiksaanwijzing

1 Opmerkingen over het gebruik van de gebruiksaanwijzing

Waarschuwing!

Veiligheidsinstructie: het niet in acht nemen hiervan kan materiële schade en lichamelijk letsel tot gevolg hebben.

Waarschuwing!

Veiligheidsinstructie: het niet in acht nemen hiervan kan materiële schade tot gevolg hebben en de werking van het toestel beperken.

Waarschuwing!

Veiligheidsinstructie, wijst op gevaren met betrekking tot elektrische stroom of elektrische spanning: het niet in acht nemen hiervan kan materiële schade en lichamelijk letsel tot gevolg hebben en de werking van het toestel beperken.

Instructie

Aanvullende informatie voor het bedienen van het toestel.

▶ Handeling: dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven.

√Dit symbool beschrijft het resultaat van een handeling.

afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeelding, in dit voorbeeld op „positie 5 in afbeelding 1 op pagina 3”.

Neem ook de volgende veiligheidsinstructies in acht.

Algemene veiligheidsaanwijzingen Dometic ORIGO

2 Algemene veiligheidsaanwijzingen

De fabrikant kan niet aansprakelijk gesteld worden voor schade veroorzaakt door:

● montage- of aansluitfouten
- beschadigingen aan het toestel door mechanische invloeden en overspanningen,
- veranderingen aan het toestel zonder uitdrukkelijke toestemming van de fabrikant,
- gebruik voor andere dan de in de handleiding beschreven toepassingen.

Neem de volgende algemene veiligheidsaanwijzingen in acht als u elektrische toestellen gebruikt om u te beschermen tegen:

• elektrische schok
- brandgevaar
- letsel

2.1 Algemene veiligheid

• Gebruik uitsluitend spiritus. Gebruik geen andere brandstoffen zoals benzine, diesel, methanol, propaan of aanmaakvloeistof voor houtskool.
• Gevaar voor verstikking! Voordat u het toestel in gebruik neemt, dient u voor voldoende ventilatie in de ruimte te zorgen.
• Zorg ervoor dat er een brandblusser van klasse A (voor spiritusbrand) in de buurt klaarstaat. Laat de brandblusser regelmatig controleren door gekwalificeerde personen.
• Personen die niet over de lichamelijke, sensorische of geestelijke vaardigheden beschikken om het toestel veilig te gebruiken mogen het toestel niet bedienen zonder toezicht van een verantwoordelijke volwassen persoon.
• Elektrische toestellen zijn geen speelgoed Houd elektrische toestellen buiten het bereik van kinderen of zwakbegaafde personen. Laat hen de toestellen niet gebruiken zonder toezicht.

Dometic ORIGO Algemene veiligheidsaanwijzingen

- Gebruik het kooktoestel alleen volgens de bestemming.

Enkel Dometic ORIGO spiritus-/elektrische kooktoestellen 2500 en 4300

• Zorg ervoor dat er een brandblusser van klasse B-1 (voor elektrische brand) in de buurt klaarstaat. Laat de brandblusser regelmatig controleren door gekwalificeerde personen.
• Verbreek altijd de stroomtoevoer als u het toestel gebruikt.
• Onderhouds- en reparatiewerkzaamheden mogen alleen worden uitgevoerd door gekwalificeerde personen die vertrouwd zijn met de risico's en de relevante richtlijnen.
• Informeer u over het uitschakelen van de stroomonderbreker of zekering in geval van nood.

2.2 Veiligheidsmaatregelen bij het gebruik van spiritus

• Houd ontvlambare stoffen uit de buurt van verwarmings- en kooktoestellen en andere licht- en warmtebronnen.
• Bewaar spiritus uitsluitend in geschikte verpakkingen en op voldoende afstand van het kooktoestel.
• Verwijder alle vonk- of vuurbronnen op plaatsen waar de spiritus wordt opgeslagen of gevuld.
• Vul de tanks nooit terwijl deze zich nog in het kooktoestel bevinden. Giet nooit brandstof door de pitopeningen aan de bovenzijde van het kooktoestel (afb. 1, pag. 2).
• Overtollige, gemorste spiritus en hete voorwerpen kunnen ernstige brandwonden veroorzaken.
• Spiritus brandt met een vrijwel onzichtbare vlam, zodat er grote schade kan ontstaan voordat u het gevaar herkend.

Algemene veiligheidsaanwijzingen Dometic ORIGO

• Wis gemorste spiritus meteen af om ongecontroleerd vuur te voorkomen.
• Rook niet als u de spiritus gebruikt of als u het kooktoestel bediend.
• Vul de tank enkel tot het maximale volume. Spiritus zet uit in de tank als deze verwarmd. Overstromende spiritus kan oncontroleerbaar vuur in het kooktoestel veroorzaken.

2.3 Het toestel veilig bedienen

• Gebruik lange lucifers of een lange aansteker om de pit aan te steken.
  Als de pit is aangestoken dient u uw hand snel weg te trekken.
• Draag geschikte kleding als u het kooktoestel gebruikt.
  Draag geen loshangende kledingstukken die vuur kunnen vatten.

• Laat het kooktoestel afkoelen tot de omgevingstemperatuur voordat u hem aanraakt met blote handen.
• Houd de ruimte om het kooktoestel en de onderdelen vrij van vet, alcoholische vloeistoffen, kunststoffen of ontvlambare doeken (bijvoorbeeld gordijnen, vaatdoeken, keukenmachines).
• Gebruik alleen potten en pannen met een maximale diameter van 23 cm.
• Zorg ervoor dat de potten en pannen veilig staan. Het gebruik van panhouders wordt aanbevolen (afb. 2, 2, pagina 2, toebehoren).
• Wees voorzichtig als u vet of olie verwarmd. Vet en olie kunnen vuur vatten als deze blootstaan aan grote hitte.
• Gebruik alleen droge pannenlappen om stoomvorming te voorkomen. Gebruik geen handdoeken of dergelijke in plaats van pannenlappen, aangezien deze vlam kunnen vatten.
• Laat het kooktoestel nooit onbeheerd als u kookt. Overkokende pannen kunnen rook en brand veroorzaken.
• Schakel de branderknoppen (afb. 2 1, pagina 2) uit voordat u de pan verwijderd.
• Gebruik het kooktoestel niet om de ruimte te verwarmen.

• Enkel Dometic Origo 2500 en 4300: Gebruik de spiritus- en elektrische pitten niet tegelijkertijd om te voorkomen dat het toestel oververhit raakt en het verwarmingselement vernietigt.
• Enkel Dometic Origo 2500 en 4300: Het gebruik van elektrische pitten op een hoge stand zonder een gevulde pan kan het kooktoestel beschadigen.

3 Leveringsomvang

Kooktoestel
● 1 pakking per tank

4 Toebehoren

Beschrijving Artikelnr.

2000 2500 4100 4300

Glasdeksel 388025383 388025382

Panhouder 958148101 958148101

Snijplank 388015400 388015870 388006801 388008270

5 Gebruik volgens bestemming

De Dometic ORIGO kooktoestellen zijn ontworpen voor het gebruik in voertuigen en boten.

Technische beschrijving Dometic ORIGO

6 Technische beschrijving

6.1 Werking

Het kooktoestel is gemaakt van roestvrij staal en maakt gebruikt van het absorptieprincipe. De tank heeft een volume van 1,2 l. Als brandstof wordt spiritus gebruikt.

Spiritus wordt geabsorbeerd in niet ontvlambaar materiaal in de tank. Het toestel is niet uitgerust met een brandstofventiel of brandstofleidingen, die kunnen lekken, of met andere dergelijke componenten die regelmatig moeten worden onderhouden.

De Dometic ORIGO spiritus-/elektrische kooktoestellen 2500 en 4300 zijn uitgerust met een 230 V verwarmingselement. Als alternatief kunnen de toestellen worden gebruikt met spiritus of 230 V.

6.2 Specificatie voor toestelvarianten

Er zijn verschillende uitvoeringen van het kooktoestel verkrijgbaar.

● 2000 en 2500: met één pit
● 4100 en 4300: met twee pitten
- 2500 en 4300: extra verwarmingselement voor alternatief gebruik op 230 V stroomnetten

Voor de variant van uw toestel, zie het artikelnummer op het typeplaatje.

Dometic ORIGO Technische beschrijving

6.3 Bedieningselementen

Bedieningselementen voor het gebruik met spiritus (afb. 2, pag. 2):

Nr. Beschrijving

1 Knop, traploos in te stelen

• knop volledig naar rechts gedraaid: pit gesloten
• knop volledig naar links gedraaid: pit geopend

2 Panhouder (toebehoren)

Bedieningselementen voor gebruik op 230 V stroomnet (afb. 3, pag. 2)

(Dometic ORIGO 2500 and 4300)

Nr. Symboo Beschrijving

1 Vermogen-LEDs

2 + Verhoogt het vermogen van het verwarmingselement In combinatie met de knop „O: het verwarmingselement inschakelen

3 – Verlaagt het vermogen van het verwarmingselement

4 Inschakelen van het verwarmingselement als de knop „+” voor 10 s wordt ingedrukt

5 0 Uitschakelen het verwarmingselement

Kooktoestel opstellen Dometic ORIGO

7 Kooktoestel opstellen

U kunt het kooktoestel op het aanrecht in uw keuken plaatsen.

7.1 Installatieplaats kiezen

Bij het kiezen van de installatieplaats dient u de volgende aanwijzingen in acht te nemen:

• Kies een goed geventileerde plaats voor het toestel.
• Voorkom tocht op de installatieplaats.

Als u het kooktoestel in een open stuurhut plaatst of in een andere open ruimte breng dan een extra windscherm aan.

- Gebruik het toestel niet in een explosiegevaarlijke ruimte.

7.2 Het kooktoestel installeren

Waarschuwing – Gevaar voor beschadiging van het toestel! Voordat u gaten gaat boren, controleert u eerst of er geen elektrische kabels of andere voertuigonderdelen kunnen worden beschadigd door boren, zagen of vullen.

▶ Snij een vierkant gat in het aanrecht (voor afmetingen, zie de tabel hieronder):

Model Afmetingen in mm

2000 345 x 320

2500

345 × 320

4100

575 × 320

4300 575 × 320

▶Open de bovenzijde en verwijder de tanks.
▶Plaats het kooktoestel in het midden van de uitsnijding.
▶Markeer de boorgaten.

Gebruik de boorgaten aan de rand van het kooktoestel als sjabloon.

▶Boor de gaten in het aanrecht op de markeringen.
▶Bevestig het kooktoestel door schroeven met platte koppen door elk boorgat in de rand te schroeven.

▶Plaats een brandblusser van klasse B-1 in de buurt.

7.3 Het kooktoestel elektrisch aansluiten (Enkel Dometic ORIGO 2500 en 4300)

Let op! Gevaar voor letsel!

Het kooktoestel mag alleen worden aangesloten door een gekwalificeerde specialist.

De volgende informatie is bedoeld voor elektromonteurs die vertrouwd zijn met de richtlijnen en de veiligheidsmaatregelen die moeten worden genomen.

Neem de volgende veiligheidsaanwijzingen in acht voor de elektrische aansluitingen:

● Waarschuwing, risico van kortsluiting!
Gebruik alleen geaarde aansluitingen die zijn beveiligd door stroomonderbrekers voor reststroom.
- Gebruik kabelgoten en buizen als u de kabels door metalen wanden of andere wanden met scherpe randen voert.
- Leg geen losse of gebogen kabel naast elektrisch geleidend materiaal (metaal).
● Maak de kabels goed vast.
- Trek niet aan de kabels.
- Leg de kabels zo dat men er niet over kan struikelen of dat ze kunnen worden beschadigd.

▶Sluit het kooktoestel aan op het stroomnet volgens het label op het toestel. De zwarte L1-draad is een niet geaarde geleider.

▶Maak de kabel vast met een klem.

Kooktoestel gebruiken Dometic ORIGO

8 Kooktoestel gebruiken

8.1 Spiritus vullen

Let op! Gevaar voor letsel!

Giet nooit brandstof door de pitopeningen aan de bovenzijde van het kooktoestel (afb. 1, pag. 2).

Overtollige, gemorste spiritus en hete voorwerpen kunnen ernstige brandwonden veroorzaken.

▶Controleer of alle pitten zijn uitgeschakeld:

- gebruik met spiritus: schuif de knop helemaal naar rechts

- gebruik met 230 V-voeding (enkel 2500 en 4300): schakel de verwarmingselementen uit

Zorg ervoor dat het kooktoestel is afgekoeld tot kamertemperatuur.

Indien aanwezig verwijdert u de snijplank of tilt het glazen deksel op (beide toebehoren).

▶ Trek het veerslotje naar voren (afb. 4, pag. 3) en til de bovenzijde van het kooktoestel op.

▶Controleer de tankopening op vuur of gloeien.

▶Vul de spiritus door het draadgaas in de opening van de tanks. Het maximale volume per tank mag niet worden overschreden 1,2 l.

▶ Controleer het brandstofpeil door de tank verticaal op te tillen (afb. 6, pag. 3).

Houd hem gedurende 20 s in deze positie en controleer of hij niet te vol is. Bovendien kunt u als de tank per ongeluk teveel gevuld is de overtollige brandstof verwijderen.

√Het maximale brandstofpeil is bereikt als de brandstof te zien is aan de onderzijde van de opening.

Opmerking

Het kooktoestel werkt ook als de tank niet is gevuld tot het maximale volume.

▶Veeg eventueel gemorste spiritus van de buitenkant van de tank.

Dometic ORIGO Kooktoestel gebruiken

▶Plaats de tank weer terug.
▶Sluit de bovenzijde van het kooktoestel met het veerslotje.

8.2 Het kooktoestel aansteken

Let op! Gevaar voor letsel!

Gebruik lange lucifers of een lange aansteker om de pit aan te steken.

Als de pit is aangestoken dient u uw hand snel weg te trekken.

▶Schuif de knop helemaal naar links.
√De pit is geopend.
▶ Steek het kooktoestel aan door een lange lucifer of een lange aansteker tegen de pitopening te houden (afb. 7, pag. 4).
▶Stel de vlam zo in dat hij niet over de rand van de pan komt.
▶Stel het gewenste vermogen in met de knop.

Opmerking

Als het kooktoestel nog niet is afgekoeld van het vorige gebruik, kan de pit ontsteken maar meteen weer uitgaan. In dat geval blaast u lucht in de pitopening om de stoom te verwijderen.

Vervolgens steekt u het kooktoestel aan zoals hierboven beschreven.

8.3 Vlam doven

▶Schuif de knop helemaal naar rechts.
√De pit is gesloten.
▶Wacht ongeveer vijf seconden.
▶Schuif de knop helemaal naar links om er zeker van te zijn dat de vlam is gedoofd.
√De pit is geopend.
▶Schuif de knop helemaal naar rechts.
√De pit is gesloten.

Kooktoestel gebruiken Dometic ORIGO

8.4 Verwarmingselement gebruiken (Enkel Dometic ORIGO 2500 en 4300)

Let op!

Gebruik de spiritus- en elektrische pitten niet tegelijkertijd om te voorkomen dat het toestel oververhit raakt en het verwarmingselement vernietigt.

Indien aanwezig verwijdert u de snijplank of tilt het glazen deksel op (beide toebehoren).

Opmerking

Voor uw veiligheid verbreekt het toestel de stroomtoevoer als u de snijplank plaatst of het glazen deksel sluit (beide toebehoren).

Om het verwarmingselement in te schakelen duwt u de knop „O™” en binnen 10 s op de knop „+”.
Stel het gewenste vermogen in met de knoppen „+“ en „-”.

Het vermogen wordt ingesteld in vijf niveaus die worden aangegeven door de LEDs (zie de tabel hieronder).

De LEDs branden niet het verwarmingselement staat uit

LED 1 brandt 20 %

LED 1 en LED 2 branden 40 %

LED 2 brandt 60 %

LED 2 en LED 3 branden 80 %

LED 3 brandt 100 %

Door op de knoppen te drukken verandert het ingestelde vermogen met één niveau, door de knoppen ingedrukt te houden wordt de instelling met meer dan één niveau gewijzigd.

Om het verwarmingselement uit te schakelen drukt u op de knop naar het „0"-symbool.
▶Laat het kooktoestel afkoelen tot kamertemperatuur voordat u de snijplank erop plaatst of het glazen deksel sluit (beide toebehoren).

Dometic ORIGO Kooktoestel reinigen en onderhouden

8.5 Tank afdichten met pakking

Om te voorkomen dat de spiritus verdampt worden de pitten met een rubberen pakking afgesloten als het kooktoestel voor langere tijd niet wordt gebruikt.

Zorg ervoor dat het kooktoestel is afgekoeld tot kamertemperatuur.
Indien aanwezig verwijdert u de snijplank of tilt het glazen deksel op (beide toebehoren).
▶ Trek het veerslotje naar voren (afb. 4, pag. 3) en til de bovenzijde van het kooktoestel op.
▶Plaats de pakking over de tankopening.
▶Sluit de bovenzijde van het kooktoestel met het veerslotje.

Opmerking

Verwijder de pakking voordat u het kooktoestel gaat gebruiken.

9 Kooktoestel reinigen en onderhouden

Let op

Gebruik geen scherpe of harde voorwerpen voor de reiniging.

Deze kunnen het toestel beschadigen.

▶Verwijder het rooster van de bovenzijde van het kooktoestel. Daarvoor schuift u de borgveer uit de opening en tilt het rooster op (afb. 8, pag. 4).
▶Reinig de bovenzijde van het kooktoestel. Verwijder vooral het vastzittende vet en de aangekoekte olie.
Enkel 2500 en 4300: Til het verwarmingselement op tot u weerstand voelt. Reinig het kooktoestel onder het verwarmingselement.

Garantie Dometic ORIGO

10 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

11 Afvoeren

▶Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het toestel definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

	Dometic ORIGO kooktoestel
	2000 2500
Artikelnr.: 958140801 958141711
Aantal pitten: 1
Brandtijd: ongeveer 4,5 uur
Vermogen van de brander: 2000 W
Vermogen van het verwarmingselement:	-1150 W
Kooktijd voor 1 l water: 10 min
Tankvolume: 1,2 l
Afmetingen (l x b x h):	396 x 377 x 150 mm
Gewicht: 5,8 kg	6,2 kg

	Dometic ORIGO kooktoestel
	4100 4300
Artikelnr.: 958141401 958143411
Aantal pitten: 2
Brandtijd: ongeveer 4,5 uur
Vermogen van de brander: 2000 W
Vermogen van het verwarmingselement:	-	1150 W/element
Kooktijd voor 1 l water: 10 min
Tankvolume: 1,2 l
Afmetingen (l x b x h):	623 x 377 x 150 mm
Gewicht:	8 kg	9,9 kg

Wijzigingen, technische verbeteringen en voorradigheid voorbehouden.
