KÄYTTÖOHJE Origo 2500 DOMETIC

Ole hyvä ja lue tämä käsikirja huolellisesti ennen laitteen asentamista ja käyttöön ottamista ja talleta se varmaan paikkaan. Jos laite luovutetaan toiselle henkilölle, tämä käsikirja tulee antaa sen mukana.

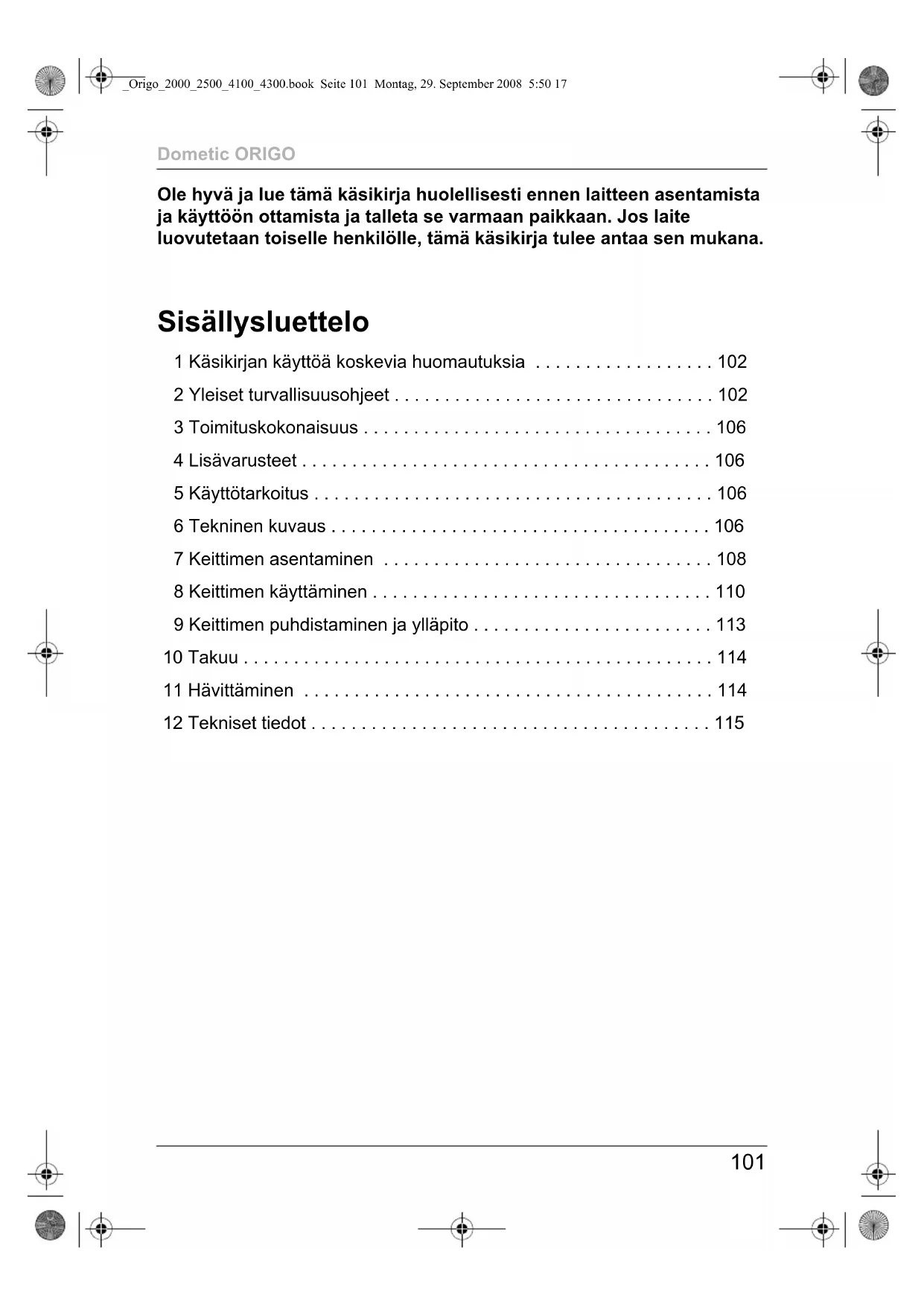

Sisällysluettelo

1 Käsikirjan käyttöä koskevia huomautuksia 102
2 Yleiset turvallisuusohjeet 102
3 Toimituskokonaisuus .... 106
4 Lisävarusteet 106
5 Käyttötarkoitus 106
6 Tekninen kuvaus 106
7 Keittimen asentaminen 108
8 Keittimen käyttäminen 110
9 Keittimen puhdistaminen ja ylläpito ..... 113
10 Takuu 114
11 Hävittäminen 114
12 Tekniset tiedot 115

Käsikirjan käyttöä koskevia huomautuksia Dometic ORIGO

1 Käsikirjan käyttöä koskevia huomautuksia

Huomio!

Turvallisuusohje: Noudattamatta jättäminen voi johtaa henkilö-tai materiaalivaurioihin.

Huomio!

Turvallisuusohje: Noudattamatta jättäminen voi johtaa materiaalivaurioihin ja haitata laitteen toimintaa.

Huomio!

Turvallisuusohje, joka viittaa sähkövirrasta ja -jännitteestä johtuviin vaaroihin: Noudattamatta jättäminen voi johtaa henkilö- tai materiaalivaurioihin ja haitata laitteen toimintaa.

Ohje

Laitteen käyttöä koskevia lisätietoja.

▶ Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.

√Tämä symboli kuvailee menettelyn tuloksen.

kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

Noudata myös seuraavia turvallisuusohjeita.

2 Yleiset turvallisuusohjeet

Valmistaja ei ota mitään vastuuta seuraavista syistä johtuvista vaurioista:

asennus- tai liitäntävirheet
- laitteeseen mekaanisen vaikutuksen tai ylijännitteen takia syntyneet vauriot,
- laitteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset,
- käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen.

Dometic ORIGO Yleiset turvallisuusohjeet

Ole hyvä ja ota sähkölaitteita käyttäessäsi huomioon seuraavat turvallisuustiedot, jotka suojelevat:

• Sähköiskulta
• Tulipaloilta
• Loukkaantumiselta

2.1 Yleinen turvallisuus

• Käytä vain denaturoitua spriitä. Älä käytä muita polttoaineita kuten bensiiniä, dieseliä, metanolia, propaania tai sytytysnestettä.
• Tukehtumisvaara!

Varmista ennen laitteen käynnistämistä, että alue on riittävästi tuuletettu.

- Sijoita A-luokan sammutin (spriikeittimille) etäisyydelle, josta se voidaan tavoittaa.

Varmista, että pätevä henkilökunta tarkastaa sammuttimen säännöllisesti.

• Henkilöiden, joiden fyysinen, sensorinen tai henkinen kyvykkyys estää heitä käyttämästä tätä laitetta turvallisesti, ei tulisi käyttää sitä muutoin kuin vastuullisen aikuisen valvonnassa.
  ● Sähkölaitteet eivät ole leikkikaluja

Pidä sähkölaitteet lasten tai heikkokuntoisten henkilöiden ulottumattomissa. Älä anna heidän käyttää laitteita ilman valvontaa.

- Käytä keitintä vain sen käyttötarkoitukseen.

Yleiset turvallisuusohjeet Dometic ORIGO

Vain Dometic ORIGO sprii-/sähkökeittimet 2500 ja 4300

- Sijoita B-1-luokan sammutin (sähkökeitimille) etäisyydelle, josta se voidaan tavoittaa.

Varmista, että pätevä henkilökunta tarkastaa sammuttimen säännöllisesti.

• Irrota virransyöttö aina, kun teet laitteeseen liittyviä töitä.
• Kunnossapito- ja korjaustöitä saa suorittaa ainoastaan pätevä henkilökunta, joka tuntee työhön liittyvät riskit ja asiaankuuluvat säännökset.
• Selvitä itsellesi, miten katkaisin tai sulake kytketään pois päältä hätätapauksessa.

2.2 Denaturoidun spriin käsittelyä koskevat turvatoimenpiteet

• Pidä syttyvät materiaalit kaukana lämmitys- ja keittolaitteista ja muista valo- ja lämpölähteistä.
• Säilytä spriitä ainoastaan sopivissa astioissa riittävän kaukana keittimestä.
• Eliminoi kaikki kipinälähteet tai liekit alueilta, joilla spriitä säilytetään tai täytetään.
• Älä koskaan täytä kanistereita niiden ollessa yhä paikallaan keittimessä. Älä koskaan kaada polttoainetta lieden yläpuolelta polttimen reikiin (kuva 1, sivulla 2).
• Ylitäyttäminen, roiskunut sprii ja kuumat kappaleet voivat aiheuttaa vakavia palovammoja.
• Denaturoitu sprii palaa lähes näkymättömällä liekillä, joten suuri vaurio voi syntyä jo ennen kuin edes huomaat vaaraa.

• Pyyhi kaikki roiskunut sprii välittömästi pois hallitsemattoman palamisen estämiseksi.
• Älä tupakoi käsitellessäsi spriitä tai käyttäessäsi keitintä.
• Täytä kanisteri vain maksimivetoisuuteen asti. Sprii laajenee lämmetessään kanisterissa. Spriin ylitäyttäminen voi johtaa hallitsemattomaan palamiseen keittimen sisällä.

Dometic ORIGO Yleiset turvallisuusohjeet

2.3 Laitteen turvallinen käyttäminen

- Käytä pitkiä tulitikkuja tai pitkiä sytyttimiä polttimen sytyttämiseen.

Vedä kätesi nopeasti pois heti, kun poltin syttyy.

- Käytä keitintä käyttäessäsi asianmukaista vaatetusta. Älä käytä roikkuvia asusteita, jotka voivat syttyä palamaan.

- Anna keittimen jäähtyä ympäristön lämpötilaan ennen kuin kosketat sitä paljain käsin.

- Pidä keitintä ympäröivä alue ja sisätilat vapaina rasvasta, eläinrasvasta, alkoholipitoisista aineista, muovista tai syttyvistä tekstiileistä (esimerkiksi verhot, pyyhkeet, keittiötarvikkeet).

- Käytä vain kattiloita ja pannuja, joiden maksimihalkaisija on 23 cm.

- Varmista ruokaa valmistaessasi, että pannut ja kattilat ovat turvallisesti paikoillaan. On suositeltavaa käyttää kattilapidikkeitä (kuva 2 2, sivulla 2, lisävaruste).

- Ole varovainen kuumentaessasi rasvaa tai öljyä. Rasva ja öljy syttyvät tulee, jos ne altistetaan suurelle kuumuudelle.

- Käytä vain kuivia pannulappuja höyryn muodostumisen estämiseksi. Älä käytä pyyhkeitä tai vastaavia pannulappuina, koska ne voivat syttyä tuleen.

- Älä koskaan ruokaa laittaessasi jätä keitintä vaille valvontaa. Yli kiehuvat kattilat voivat synnyttää savua ja tulipaloja.

- Aseta polttimen säädin (kuva 2 1, sivulla 2) pois-asentoon ennen kuin otat kattilan pois.

- Älä käytä keitintä ympäristön lämmittämiseen.

- Vain Dometic Origo 2500 ja 4300: Älä koskaan käytä sprii -ja sähköpoltinta samanaikaisesti. Näin estät ylikuumenemisen, joka voi tuhota lämmityselementin.

- Vain Dometic Origo 2500 ja 4300: Sähköpoltinten käyttäminen korkealla tehoasetuksella ilman täyttä kattilaa voi vahingoittaa keitintä.

Toimituskokonaisuus Dometic ORIGO

3 Toimituskokonaisuus

• Keitin
  • Tiiviste per kanisteri

4 Lisävarusteet

Kuvaus Tuote nro

2000 2500 4100 4300

Lasikansi 388025383 388025382

Kattilapidike 958148101 958148101

Leikkuulauta 388015400 388015870 388006801 388008270

5 Käyttötarkoitus

Dometic ORIGO -keittimet on suunniteltu käytettäviksi ajoneuvoissa tai veneissä.

6 Tekninen kuvaus

6.1 Toiminta

Keitin on valmistettu ruostumattomasta teräksestä ja siinä sovelletaan imeytysperiaatetta. Kanisterin tilavuus on 1,2 l. Polttoaineena käytetään denaturoitua spriitä.

Sprii imeytetään kanistereissa olevaan palamattomaan materiaaliin. Niissä ei ole ole varusteena polttoaineventtiiliä tai polttoainejohtimia, joihin voi syntyä vuotoja tai muita vastaavia, säännöllistä huoltoa vaativia komponentteja.

Dometic ORIGO sprii-/sähkökeitimissä 2500 ja 4300 on varusteena 230 V -lämmityselementti. Niitä voidaan käyttää vaihtoehtoisesti spriillä tai 230 V -jännitteellä.

Dometic ORIGO Tekninen kuvaus

6.2 Laitemuunnelmien spesifikaatiot

Saatavissa on erilaisia keitinmuunnelmia.

● 2000 ja 2500: yksipolttiminen yksikkö
● 4100 ja 4300: kaksipolttiminen yksikkö
- 2500 ja 4300: lisälämmityselementti vaihtoehtoiseen käyttöön 230 V -jännitteellä

Laitteesi tyypin määrittelemiseksi katso tyyppikilven tuotenumeroa.

6.3 Käyttölaitteet

Käyttölaitteet laitteen käyttämiseen denaturoidulla spriillä (kuva 2, sivulla 2):

Nro Kuvaus

1 Säädin, portaattomasti säädettävä
– Säädin täysin oikealla: poltin kiinni
– Säädin täysin vasemmalla: poltin auki

2 Kattilapidike (lisävaruste)

Käyttölaitteet laitteen käyttämiseen 230 V -jännitteellä (kuva 3, sivulla 2)

(Dometic ORIGO 2500 ja 4300)

Nro Symboli Kuvaus

1 Tehoasetuksen LED-valot

2 + Lämmityselementin tehoasetuksen suurentaminen Yhdessä painikkeen "Ökanssa: Lämmityselementin päälle kytkeminen

3 – Lämmityselementin tehoasetuksen pienentäminen

4 Lämmityselementin sammuttaminen, kun painiketta "+" painetaan 10 s kuluessa

5 0 Lämmityselementin sammuttaminen

Keittimen asentaminen Dometic ORIGO

7 Keittimen asentaminen

Voit sovittaa keittimen keittiösi pöytätasoon.

7.1 Asennuspaikan valitseminen

Noudata seuraavia ohjeita valitessasi asennuspaikkaa:

• Valitse laitteelle hyvin tuuletettu paikka.
• Vältä vetoa asennuspaikassa.
  Jos asennat keittimen avoimeen hyttiin tai muuhun avoimeen paikkaan, asenna lisätuulisuoja.
• Älä käytä laitetta tiloissa, joissa on vallitsee räjähdysvaara.

7.2 Keittimen asentaminen

Huomio – Laitteen vaurioitumisen vaara!

Varmista ennen reikien poraamista, että poraaminen, sahaaminen ja viilaaminen ei vahingoita sähköjohtoja tai muita ajoneuvon osia.

Sahaa pöytätasoon nelikulmainen reikä (katso mitat seuraavasta taulukosta):

Malli Mitat millimetreinä

2000 345 x 320

2500 345 x 320

4100 575 x 320

4300 575 x 320

▶Avaa kansi ja ota kanisterit pois.
▶Aseta keitin keskelle reikää.
▶ Merkitse porauskohdat.
Käytä porattuja reikiä keittimen reunassa sapluunana.
▶Tee esiporaukset pöytätasoon merkittyihin kohtiin.
Kiinnitä keitin ruuvaamalla litteäkantaiset ruuvit kaikkien reunan reikien läpi.
▶Sijoita B-1-luokan sammutin etäisyydelle, josta se voidaan tavoittaa.

7.3 Keittimen sähköinen liittäminen (vain Dometic ORIGO 2500 ja 4300)

Huomio! Loukkaantumisvaara!

Vain pätevä erikoismies saa liittää keittimen.

Seuraavat tiedot on tarkoitettu teknikoille, jotka tuntevat sovellettavat ohjeet ja turvatoimenpiteet.

Noudata sähköliitäntöjä tehtäessä seuraavia turvallisuusohjeita:

• Huomio, oikosulkuvaara!
Käytä aina maadoitettuja ja vikavirtakatkaisijoilla varustettuja pistorasioita.
- Jos joudut vetämään johtoja metalliseinien tai muiden teräväreunaisten seinien läpi, käytä siihen vahinkojen estämiseksi läpivientikappaleita tai putkia.
- Älä aseta irrallisia tai taivutettuja johtoja sähköisesti johtavien materiaalien lähelle (metalli).
- Kiinnitä johdot varmasti.
- Älä vedä johdoista.
- Aseta johdot siten, että niihin ei voi kompastua ja ne eivät voi vaurioitua.

▶ Liitä keitin verkkojännitteeseen, joka vastaa laitteessa olevaa merkkiä. Musta L1-johdin on maadoittamaton johdin.

▶Kiinnitä johto klemmarilla.

Keittimen käyttäminen Dometic ORIGO

8 Keittimen käyttäminen

8.1 Denaturoidun spriin täyttäminen

Huomio! Loukkaantumisvaara!

Älä koskaan kaada polttoainetta lieden yläpuolelta politimen reikiin (kuva 1, sivulla 2).

Ylitäyttäminen, roiskunut sprii ja kuumat kappaleet voivat aiheuttaa vakavia palovammoja.

▶Varmista, että kaikki polttimet ovat pois päältä:
– käyttö denaturoidulla spriillä: liu'uta säädin täysin oikealle
- käyttö 230 v -jännitteellä (vain 2500 ja 4300): lämmityselementtien sammuttaminen

▶Varmista, että keitin on jäähtynyt huonelämpötilaan.

▶Jos sellainen on käytössä, poista leikkuulauta tai nosta lasikansi (molemmat lisävarusteita).

▶ Vedä säppeä eteenpäin (kuva 4, sivulla 3) ja nosta keittimen kantta.

▶ Tarkista kanisterin aukko ja varmista, että siinä ei näy liekkiä tai hehkua.

▶Ota kanisteri ulos.

▶ Pidä kanisteria alas kallistettuna (kuva 5, sivulla 3).

▶Täytä denaturoitua spriitä kanisterin aukon lankaverkon läpi. Maksimitilavuus per kanisteri ei saa ylittää 1,2 litraa.

▶Tarkasta polttoaineen määrä kääntämällä kanisteri pystysuoraan (kuva 6, sivulla 3).

Pidä se tässä asennossa 20 s varmistaaksesi, että sitä ei ole ylitäytetty. Lisäksi pääset näin vahingossa sattunen ylitäyttämisen yhteydessä eroon ylimääräisestä polttoaineesta.

√ Polttoaineen maksimitaso on saavutettu, kun polttoaine näkyy aukon alareunassa.

Huomautus

Keitin toimii, vaikka kanisteria ei ole täytetty maksimimäärään.

Pyyhi mahdollisesti roiskunut sprii kanisterin ulkopuolelta.

Dometic ORIGO Keittimen käyttäminen

▶Aseta kanisteri paikalleen.
▶Sulje keittimen kansi ja varmista se säpillä.

8.2 Keittimen sytyttäminen

Huomio! Loukkaantumisvaara!

Käytä polttimen sytyttämiseen pitkiä tulitikkuja tai sytyttimiä.

Vedä kätesi nopeasti pois heti, kun poltin syttyy.

▶Liu'uta säädin kokonaan vasemmalle.
√Poltin on auki.
Sytytä keitin asettamalla pitkä tulitikku tai pitkä sytytin politimen aukkoon (kuva 7, sivulla 4).
▶Säädä liekki siten, että se ei ylety kattilan reunan yli.
▶Valitse haluttu tehoasetus säätimen avulla.

Huomautus

Jos keitin ei ole jäähtynyt edellisestä käytöstä, poltin saattaa syttyä mutta sammua välittömästi. Puhalla tässä tapauksessa ilmaa polittimen aukkoon höyryn hajottamiseksi.

Sytytä keitin myöhemmin yllä kuvatulla tavalla.

8.3 Liekin sammuttaminen

▶Liu'uta säädin kokonaan oikealle.
√Poltin on kiinni.
▶Odota noin viisi sekuntia.
▶Liu'uta säädin kokonaan vasemmalle varmistaaksesi, että liekki on sammunut.
√Poltin on auki.
▶Liu'uta säädin kokonaan oikealle.
√Poltin on kiinni.

Keittimen käyttäminen Dometic ORIGO

8.4 Lämmityselementin käyttäminen (vain Dometic ORIGO 2500 ja 4300)

Huomio!

Älä koskaan käytä sprii -ja sähköpoltinta samanaikaisesti. Näin estät ylikuumenemisen, joka voi tuhota lämmityselementin.

▶Jos sellainen on käytössä, poista leikkuulauta tai nosta lasikansi (molemmat lisävarusteita).

Huomautus

Turvallisuutesi vuoksi keitin katkaisee verkkojännitteen, jos asetat leikkuulaudan paikalleen tai suljet lasikannen (molemmat lisävarusteita).

Lämmityselementin kytkemiseksi päälle paina painiketta "O™" ja 10 s sisällä painiketta "+".
▶ Valitse haluttu tehoasetus painikkeilla "+" ja "−".

Teho on säädettävissä viisiportaisesti ja se osoitetaan LED-valoilla (kts. alla oleva taulukko).

LED (kuva 3 1, sivulla 2)

Tehoasetus

Yksikään LED-valo ei pala lämmityselementti on pois päältä

LED 1 palaa 20 %

LED 1 ja LED 2 palavat 40 %

LED 2 palaa 60 %

LED 2 ja LED 3 palavat 80 %

LED 3 palaa 100 %

Painikkeiden painaminen muuttaa tehoasetusta yhden portaan, painikkeiden pitäminen painettuina muuttaa tehoasetusta enemmän kuin yhden portaan.

Lämmityselementin kytkemiseksi pois päältä paina "0"-symbolia.
▶Anna keittimen jäähtyä huonelämpötilaan ennen kuin asetat leikkuulaudan paikalleen tai suljet lasikannen (molemmat lisävarusteita).

Dometic ORIGO Keittimen puhdistaminen ja ylläpito

8.5 Kanisterin peittäminen tiivisteellä

Denaturoidun spriin haihtumisen estämiseksi polttimet peitetään kumisilla tiivisteillä, jos keitintä ei käytetä pitkään aikaan.

▶Varmista, että keitin on jäähtynyt huonelämpötilaan.
▶Jos sellainen on käytössä, poista leikkuulauta tai nosta lasikansi (molemmat lisävarusteita).
▶ Vedä säppeä eteenpäin (kuva 4, sivulla 3) ja nosta keittimen kantta.
▶Aseta tiiviste kanisterin aukon päälle.
▶Sulje keittimen kansi ja varmista se säpillä.

Huomautus

Poista tiivisteet ennen keittimen käyttämistä.

9 Keittimen puhdistaminen ja ylläpito

Huomio

Älä käytä puhdistamiseen teräviä tai kovia esineitä, koska se voi vahingoittaa laitetta.

Ota ritilä pois keittimen päältä. Liu'uta tätä varten pidätin pois reiästä ja nosta ritilä (kuva 8, sivulla 4).
Puhdista keittimen yläpinta. Poista erityisesti tahmea rasva ja öljy.
Vain 2500 ja 4300: Nosta lämmityselementtiä, kunnes tunnet vastuksen. Puhdista keitin lämmityselementin alta.

Takuu Dometic ORIGO

10 Takuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

11 Hävittäminen

▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat laitteen lopullisesti käytöstä, ota selvää laitteen hävittämistä koskevista määräyksistä lähimmässä kierrätyskeskuksessa tai kauppiaasi luona.

Dometic ORIGO Tekniset tiedot

12 Tekniset tiedot

	Dometic ORIGO -keitin
	2000 2500
Tuote nro: 958140801 958141711
Poltinten määrä: 1
Palamisen kesto: noin 4,5 h
Polttimen teho: 2000 W
Lämmityselementin teho: – 1150 W
Keittoaika 1 litralle vettä: 10 min
Kanisterin tilavuus: 1,2 l
Mitat (P x L x K):	396 x 377 x 150 mm
Paino:	5,8 kg	6,2 kg

	Dometic ORIGO -keitin
	4100 4300
Tuote nro: 958141401 958143411
Poltinten määrä: 2
Palamisen kesto: noin 4,5 h
Polttimen teho: 2000 W
Lämmityselementin teho: –	1150 W/elementti
Keittoaika 1 litralle vettä: 10 min
Kanisterin tilavuus: 1,2 l
Mitat (P x L x K):	623 x 377 x 150 mm
Paino:	8 kg	9,9 kg

Oikeus muunnelmiin, teknisiin parannuksiin ja toimitusoptioihin pidätetään.
