GEBRUIKSAANWIJZING DTR 5890 2 IN BAUKNECHT

Benutzer- und Wartungshandbuch
GB User and maintenance manual
F Manuel d'utilisation et d'entretien
NL Handleiding voor gebruik en onderhoud
E Manual de uso y mantenimiento
P Manual de uso e manutenção
Manuale d'uso e manutenzione
GR Eyxεipidio xpnoç kai ouvtnpnoç

Deze handleiding en het apparaat zich zuiig uiterust met belangrijke mededelingen die betrekking hebben op de veiligheid en die alttid gelezen en opgevolgd dienen te worden.

Dit is een waarschuwingssymbol voor de veiligheid dat de gebruiker waarschuwt voor möglichke gezaren voor hemzelf en voor anderen.

Alle berichten die betrekking hebben op de veriligeid worden voortegaan door een waarschuwingssymbool en door de volgende termen:

GEVAARLIJK:

geeft een gevaarlijke situatie aan die, indien deze Niet voorkomen worden, ernstige verwondingen kan veroorzaken.

WAARSCHUWING:

geeft een gevaarlijke situatie aan die, indienDEXIeNt voorkomen wordt, ernstige verwondingen kan veroorzaken.

Alle berichten die betrekking hebben op de veilighed specificeren het möglichke gevaar/waarschuwing waar ze betrekking op hebben en geeen aan hoe de gevaren voor verwondingen, schade en elektrische schokken als gevolg van een onjuist gebruik van het apparaat beperkt konnen worden. Houd u altijd strikt aan de volgende aanwijzingen:

• De installmente of het onderhoud dienen uit te worden gevoerd door een gespecialiseerde technicus in overeenstemming met de aanwijzingen van de fabrikant en in overeenstemming met deplaatselijk van kracht zijnde veiligheidsnormen. Repareer of verrang nooit een willekeurig onderdeel van het apparaat als hier Niet specifiek in de gebruiksaanwijzing om bevraagd worden.
  Koppel het apparaat van het elektrische netwerk los alvorens een willekeurige installmentewerkzaamheid uit te voeren.
• Het is verplicht het apparaat te aarden. (Niet möglichk voor afzuiigkappen behorende tot de klasse II).
• De voedingskabel dient voldoende lang teijken om een het apparaat op het stopcontact aan te kunnen sluiten.
• Trek nooit aan de voedingskabel van het apparatus om de stekkeruit het stopcontact te verwijdersen.
• Na de installmentie mogen de elektrische onderdelen Niet voor de gebruiker toegankelijk+zijn.
• Raak het apparaat nooit met natte lichaamsdelen aan en kaak hier nooit gebruik van als u bloatvoets bent.
• Het gebruik van het apparaat is Niet toegestaan aan Personen (met inbegrip van kinderen) met beperkte lichamelijkke, sensorièle of geestelijkke capaciteiten, of door Personen zonder ervaring of kennis van het apparaat tensij ze door Personen, die voor hun verilgheid verantwoordelijk zijn, ingelicht zich over het gebruik van het apparaat.
• Technische assistentie voor de gebruikers: probeer nooit onderdelen van het apparaat te verrangen of te repararen tenzij dit specifiek in de handleiding aanbevolen worden. Alle andere werkzaamheden mogen uitsluitend door een gespecialiseerde technicus worden uitgevoerd
• Let er op, in het geval u gaten in de muur boort, dat u de elektrische aansluitingen en/of de buizen Niet beschadigd.
• De ventilatiekanalen dieren.altijd een afvoer aan de buitenlucht te hebben.
• De fabrikant wijst elke verantwoordelijkheid af voor onjuist gebruik of de verkeerde instellenen van de bedieningen.
• Een constant onderhoud en reiniging waarborgen een correcte functionering en goede prestaties van het apparaat. Verwijder regelmatig de aanzettingen van vuil op de oppervlakken om het ophopen van vet te voorkomen. Verwijder en reinig of verrang het filter regelmatig.
• Flambeer nooit het voedsel onder de afzuigkap. De aanwezigheid van open vuur kan brand veroorzaken.
• De afgevoerde lucht mag Niet in een rookkanaal gebruikt voor het afvoeren van rook van apparaten voor de verbranding van gas of andere brandstoffen worden afgevoerd maar dient een afzonderlijke afvoer te hebben. Alle nationale normen voor de afvoer van lucht voorzien door het art. 7.12.1 van de CEI EN 60335-2-31 dienen to worden opgevolgd.
  Als de afzuiigkap samen met andere apparaten op gas of anderen brandstoffen gebruikt worden mag de negatieve druk in de ruimte Niet groter dan 4 Pa (4x 10-5 bar) zich. Verzeker u om deze reden van het feit dat de ruimte voldoende gelucht worden.
• Laat de pan nooit onbewaaktchter tijdens het frituren van levensmiddelen aangezien de olie vlam kan vatten.
• Verzeker u ervan, alvorens de lampen aan te raken, dat ze afgekoeld zich.
  Maak nooit gebruik van de afzugkap als de lampen Niet correct geinstalleerd zijn en laat hem nooit zo acheer om het maybe te voorkomen.
• De afzuiigkap is geen steunoppervlak. Plaats hier dus nooit voorwerpen op en overbelaad de afzuiigkap nooit.
• Maak voor alle installmentie- en onderhoudswerkzaamheden gebruik van werkhandsoenen.
• Het product is nicht geschikt voor het gebruik buitenshuis.

Verwerking van huishoudelijkke apparaten

Dit product is gemaakt van recyclebare of herbruikbare materielen. Dank het apparaat af in overeenstemming met de plaatselijke normen voor de afvalverwerking. Maak het apparaat onklaar voor gebruik, alvorens hem af te danken, door de voedingskabel af te knippen.
- Neem voor overige informatie over de behandeling, de terugwinning of de recycling van huishoudelijkke apparaten contact op met uwplaatselijkke bestuur, de afhaaldienst van het huishoudelijk akval of de winkel waar u het apparaat gekocht heeft.

INSTALLATIE

Controleer, na het apparaat uit het verpakkingsmaterial verwijderd te hebben, dat hij tijdens het transport Niet beschadigd geraakt is. In het geval van problemen, neem contact op met de Dealer of de Klantendienst. Ter voorkoming van maybe geschadigingen raden we u aan om het apparaat voor de installmentie uit de piepschuim base te verwijdderden.

VOORBEREIDINGEN VOOR DE INSTALLATIE

zwaar product. De verplaating en de installmentie van de afzuigkap dienen door twee of Meerderere personen uit te worden gevoerd.

De minimum afstand tussen het steunoppervlak van het kookapparaat en het laagste deel van de afzuiigkap mag nicht minder dan 50~cm zijn in het geval van elektrische fornuizen en 65~cm in het geval van gasfornuizen of gemengde fornuizen.

Controleer tevens, voor de installmentie de afstanden die in de handleiding van de kookplaat aangegeven staan.

AANSLUITING OP HET ELEKTRISCHE NETWERK

Controleer dat de spanning die op het serienummerplaatje van het product aangegeven staat overeenkomt met het elektrische netwerk. Dit plaatje bevindt zich aan de bennenkant van de afzuiigkap en worden zichtaar door het antivetfilter te verwijderen.

Eventuale verrangingen van de voedingskabel (type H05 RR- F3 x 1,5 mm)月至uitsluitend door gekwalificeerd personeel worden uitgevoerd. Richt u hiervoort de erkende servicecentra.

Als het apparaat van een stekker voorzien is, sluit deze aan op een stopcontact dat met de van kracht zijnde normen overeenstemt en dat op een bereikbare plaat sangebracht is. Als het apparaat Niet voorzien is van een stekker (directe aansluiting op het netwerk) of als het stopcontact aangebracht is op een onbereikbare plaat, installeer een bipolaire schakelaar die met de normen overeenstemt om de algehele loskoppeling van het netwerk in omstandigheden van de overspanningscategorie III, in overeenstemming met de installmenteregels, möglich te make.

ALGEMENE AABEVELINGEN

Voor het gebruik

Verwijder de kartonnen beschermingen, het doorzichtigte plastic folie en de stickers van de accessoires.

Controleer dat het apparaatijdens het transport Niet beschadigd geraakt is.

Tijdens het gebruik

Plaats nooit gewichten op het apparaat aangezien deze hierdoor beschadigd zou können raken.

Stel het apparaat nooit bloot aan weersomstandigheden.

MILIEUTIPS

Verwerking verpakkingsmaterialiaal

Het verpakkingsmaterial kan volledig gerecycled worden, hetgeen aangegeven worden door het recyclingssymbol Het verpakkingsmaterialiaal mag dus nicht in het milieu achtergelaten worden, maar要去 volgens de voorschriften van deplaatselijkke autoriteiten als afval verwerkt worden.

Verwerking product

• Dit apparaat is gemarkeerd met het merkteken in overeenstemming met de Europese Richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA).
  Door ervoor te zorgen dat het product op de juiste manier weggeogood wordt draagt de gebruiker ertoe bij om möglichke negatieve gevolgen voor het milieu en de gezondheid te voorkomen.

Het symbol op het product of op de begeleidende documentationie geeft aan dat dit product nicht als huisvuil behandeld moet worden maar ingeleverd moet worden bij een geschikt inzamelpunt voor de recycling van elektrische en elektronische apparatuur.

HET OPSPOREN VAN STORINGEN

Het apparaat werkt nicht:

• Controller dat de netspanning aanwezig is en dat het apparaat elektrisch aangesloten is.
• Schakel het apparaat uit en weer in om u ervan te verzekeren dat het probleem opgelost is.

De afzuigkap zuigt nicht voldoende af:

• Controller dat u de gewenste afzuigsnelheid ingesteld heeft;
• Controller dat de filters schoon zich;
• ControllerDat de openingsen voor de luchtafvoer Niet afgesloten zich;

De lamp functioneert nicht:

• Controller of het lampje verrangen dient te worden;
• Controller of het lampje op correcte wijze geinstalleerd is.

KLANTENSERVICE

Voordat u contact opneem met de klantenservice:

1. Probeer het probleem eerst op te losesten op basis van de in "Het opsporen van storingen" beschreiben punten.
2. Schakel het apparaat UIT en verzolgens weein om te bekijken of de storing nog steeds optreedt.

Als dit nicht helpt, kurz u contact opnemen met de dichtst bijzijnde klantenservice.

Houd de volgende informatie bij de hand:

• een korte beschrijving van de storing;
• het exacte type en model van het apparatusaat;
• het servicenummer (nummer darüber het woord Service op het typeplaatje), aan de binnenkant van het apparaat. Het servicenummer staat ook vermeld in het garantieboekje;
  uw volledige adres;
• uwtelefoonnummer.

SERVICE

0000 000 0000

Als er een reparatie nodig is moet u zich tot de erkende Klantenservice wenden (waar u de garantie heeft dat er originele reserveonderdelen gebruikt worden en dat de reparatie op de juiste manier uitgevoerd worden).

REINIGING

WAARSCHUWING

• Maak nooit gebruik van stoomreinigers.
• Koppel het apparaat van het elektrische netwerk los.

BELANGRIJK: maar geen gebruik van bijtende of schuren de renigingsmiddelen. Als ongewenst een dergelijk product in aanraking komt met het apparaat, reinig onmiddelijk met een vochtige doek.

Reinig de oppervlakken met een vochtige doeck. Voeg een aantal druppels afwasmiddel toe als de oppervlakken erg vuil jnir. Droog met een droge doek af.

BELANGRIJK: kaak geen gebruik van (metalen) schuursponsjes of metalen schrapers. Het gebruik hiervan kvan met de是如何 opervlakken beschadigen.

Maak gebruik van reinigingsmiddelen die specifiek voor de reiniging van het product toen en houd u aan de aanwijzingen van de Fabrikant.

BELANGRIJK: reinig de filters minstens eenmaal per maand om de olie- en vetresten te verwijderen.

ONDERHOUD

WAARSCHUWING:

• maak gebruik van beschermende handschoenen.
  -koppel het apparaat van het elektrische netwerk los.

ANTIVETFILTER

Het metalen antivetfilter heeft een onbeperkte levensduur en dient eenmaal per maand met de hand of in de afwasautomaat bij lage temperaturen en een korte cyclus gereinigd te worden. In het geval van een reiniging in de afwasautomaat kan het vetfilter mat worden. Dit hebelt geen negatieve invloeden op+zijn filtrerende werkinq.

Trek het handvat uit om het filter te verwijdersen.

Voer de hierboven beschreiben handelingen in omgekeerde volgorde uit na het filter gereinigd en gedroogd te hebben.

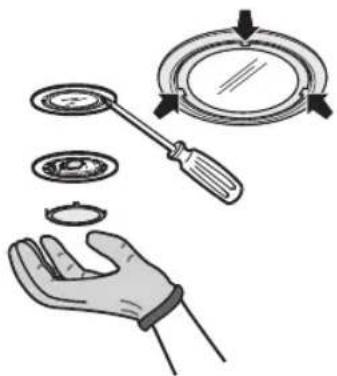

VERVANGING VAN DE HALOGEENLAMPEN

WAARSCHUWING:

• Maak alleen gebruik van halogenlampen van MAX 20W - G4.

• Koppel de afzuiqkap van het huishoudelijkne netwerk los.

• Gebruik voorzichtig eenkleine platte schroevendraier als een hefboom op de drie aangegeven punten en verwijder de plafondlamp.
• Verwijder het beschadigde lampje door hem uit de lamphouder te schuiven en breng een新产品, lampie aan.
• Sluit de plafondlamp wee af (bevestiqing met klik).

FILTER MET ACTIEVE KOOLSTOFFEN

(alleen bij modellen met filtrerende installment):

Het koolstofffilter dient eenmaal per maand bij de hoogste temperaturen te worden gewassen door gebruik te makeen van een normal Reinigingsminder voor afwasautomaten. We raden u aan om het filter afzonderlijk te reinigen.

Na de reiniging dien het koolstofffilter, om geheractiveerd te worden, 10 minuten lang in een oven bij 100^ te worden gedroogd.

Vervang het koolstofffilter elke 3jaar.

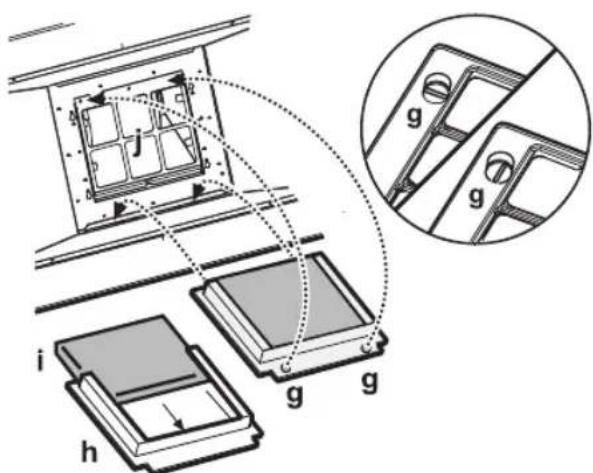

Montage van het koolstofffilter:

1. Verwijder het antivetfilter.
2. Verwijder het filterframe door de knoppen "g" 90^ te draajen.
3. Monteer het koolstofffilter "i" in het filterframe "h".

Voer de hierboven beschreiben handelingen uit om het filterframe en het antivirusfilter waar aan te brengen.

BIJGESLOTEN MATERIAL

Verwijder alle onderdelen uit de dozen.

Controleer dat alle componenten aanwezig zich.

• Afzugkap geassembleerd met motor, lampjes, paneel voor ontrekaspiratie en geinstalleerde vetfilters.
  1 Steunbeugel rookkanaal
• 1 Steunbeugel van de afzuigkap
  Aanwijzingen voor de montage en het gebruik
  -1 Montageplaatje
• 6 muurpluggen 0 8mm
• 6 schroeven 0 5x45
• 2 schroeven 02,9x6,5
• 2 schroeven 03x9
  -1-adapter Torx T10
• 1 -adapter Torx T20
• 1 deflector

INSTALLATIE - VOORBEREIDENDE MONTAGEINSTRUCTIES

De afzuigkap is ontworpen voor de installmenten en het gebruik in de "Aspirerende Versie" of de "Filtrerende Versie".

Aspirerende Versie

De dampen worden geaspireerd en waar buiten gestuurd met behulp van een afvoerijp (niet geleverd) die aan het verbindingsstuk voor de luchtafvoer van de afzugkap worden bevestigd.

Voorzie, aan de hand van de gekocht de afvoerijp, een geschikt bevestigingsystem voor de bevestiging aan het verbindingsstuk voor de luchtafvoer.

BELANGRIJK: Verwijder de koolstofffilter(s) als deze geinstalleerd is/zijn.

Filtrerende Versie

De lucht wordt gefiltreerd door langs een of meerdere koolstoffilters te bewegen en wordt cervolgens in de omringende ruimte gerecycled.

BELANGRIJK: Controller dat de hercirculatie van de lucht eenvoudig plaatsvindt.

Als de afzuiigkap Niet voorzien is van koolstoffilters diennen deze besteld en verwolgens voor het gebruik geinstalleerd te worden.

De installmente van de afzuiigkap dient te worden uitgevoerd uit de buurt van erg vuile ruimtes, ramen, deuren of warmtebronnen.

De kap is uitergerust met al hetoodzakelijkke materialaar voor een installatione op het merendeel aan muren/plafonds. Het is hoe dan ookoodzakelijk door een gekwalificeerd technicus te laten controleren of de materialen voor het type muur/plafond geschikt+zijn.

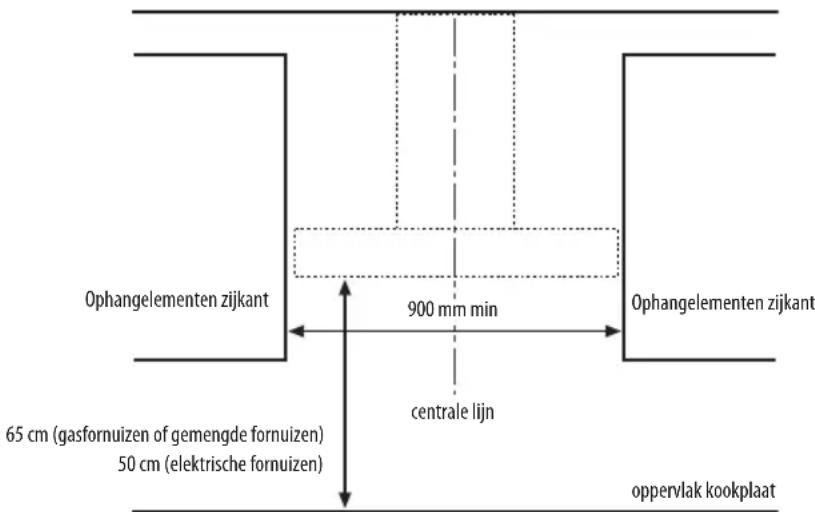

AFMETINGEN VOOR DE INSTALLATIE

INSTALLATIE - MONTAGEINSTRUCTIES

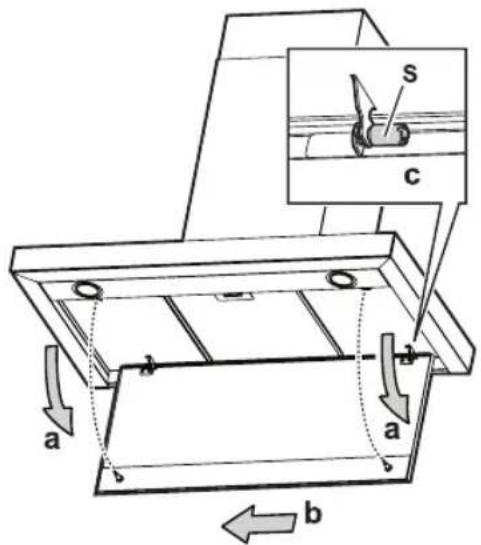

Verwijder de panelen voor de omtrekaspiratie, de antivetilters en het filterframe voor de koolstoffilters (indien geinstalleer) voordat u met de installmentatie aanvangt.

Ga hiervoor als volgt te werk:

a. Trek het paneel (VOORKANT) met een krachtige beweging maar beneden.
b. Draai met een tang de veiligheidsknuppen S los.
c. Haak hem los van de scharnieren achteraan.

Verwijder de antivetilters en het filterframe voor de koolstoffilters op de wijze in de paragrafen voor het onderhoud hiervan beschreiben staat.

De hieronder beschreiben aanwijzingen in numerieke volgorde hebben betrekking op de afbeelding die u op de volgende pagina met bezelfde nummeraanduiding aantreft.

1. Breng een lijn aan op de muur tot aan het plafond die overeenstemt met de middenlijn.
2. Snijd het plaatje ter hoogte van de lijn H6 af en breng het boorschema op de muur aan (bevestig hem met plakband): de verticale middenl in die op het boorschema aangebracht is dient overeen te stemmen met de middenl in op de muur. Bovendien dient de onderste rand van het boorschema overeen te stemmen met de onderkant van de afzuiqkap.
3. Plaats de steunbeugel op het boorschemen en laat hem met het aangegeven rechthoek overeenkomen. Geef de twee buitenste gaten aan en boor ze uit. Verwijder het boorschema, breng twee muurpluggen aan en bevestig de steunbeugel van de afzuiqkap met twee schroeven.
4. Hang de afzuigkap aan de beugel op.
5. Stel de afstand van de afzuigkap tot de muur af.
6. Breng de afzuiqkap horizontaal.
7. Geef vanuit de binnenkant van de afzuiqkap de 2 gaten aan voor de definitieve bevestiging van de afzuiqkap.
8. Verwijder de afzuiqkap van de beugel.
   9.Boor de gatenuit (08mm)
9. Breng 2 muurpluggen aan.
10. Breng de steunbeugel rookkanaal G op de muur gegen het plafond aan. De kleine opening op de steun dient overeen te stemmen met de erder op de muur aangegeven lijn (handeling 1). Boor de 2 gaten uit (08mm) en breng 2 muurpluggen aan.
11. Bevestig met 2 schroven.
12. Haak de afzuiqkap aan de onderste beugel vast.
13. Bevestig de afzuiqkap aan de muur met behulp van 2 schroeven.
14. Voer de aansluiting van de afvoerijp voor dampen uit op de verbindingsring B. De pijp gaat direct maar buiten (aspirerende versie) of maar de deflector (filtrerende versie). De deflector F dient op op de steunbeugel rookkanaal G aangebracht te worden met behulp van 2 schroeven.
15. Voer de elektrische aansluiting UIT.
16. Breng het rookkanaal op zich plaat boven de afzuiqkap aan om de aspirerende groep helemaal af te Dekken.
17. Verwijder het bovenste deel en bevestig ze bovenaan met behulp van 2 schroeven (18a) aan de steun rookkanaal G (18b). Hermonteer het filterframe voor koolstoffilters en de antivetilters.
18. Installatie van het paneel voor omtrekaspiratie:

a. Haak het paneel aan de spillen van de afzuiqkap vast.
b. Blokeer het paneel door de haakjes S met behulp van een tang op de spillen vast te draaien (controller der de haakjes steig aangedraaid zijn).
c. Draai het paneel zodat hij de aspiratiezone afdekt en haak hem vast aan de spillen door krachtig te drukken.

BELANGRIJK: controller.altijd dat het paneel stevig op+zijnplaats bevestigd is.

Controleer de functionering van de afzigkap door de paragraaf voor de beschrijving en het gebruik van de afzigkap te raadplegen.

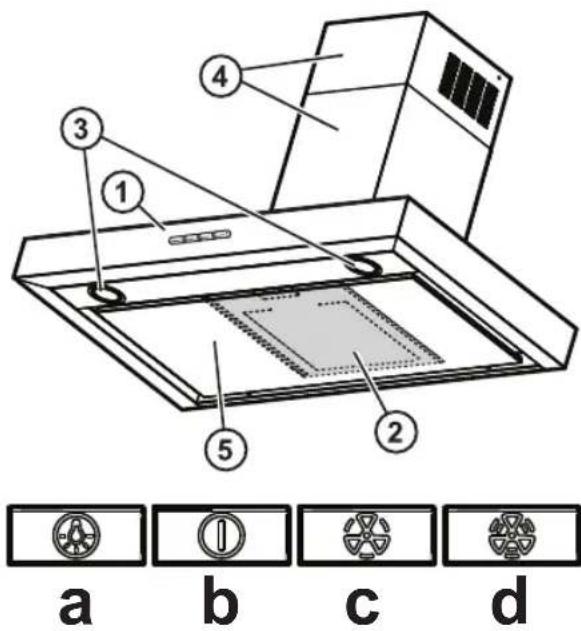

BESCHRIJVING EN GEBRUIK VAN DE AFZUIGKAP

1. Bedieningspaneel.
2. Antivetfilters (boven het paneel voor omtrekaspiratie).
3. Halogenlampen.
4. Telescopisch rookkanaal.
5. Paneel voor omtrekaspiratie.

Bedieningspaneel

a.Toets ON/OFF verlichting
b. Toets ON/OFF motor en keuze minimum snelheid (aspiratievermögen)
c. Toets keuze middelmatige snelheid (aspiratievermogen)
d. Toets keuze maximum snelheid (aspiratievermogen)

ONDERHOUD

WAARSCHUWING:

• Koppel het apparaat van het elektrische netwerk los

Reiniging van het paneel voor ontrekaspiratie

Demontage:

trek het paneel (VOORKANT) met een krachtige beweging maar beneden.

Reiniging:

het paneel voor omtrekaspiratie dient met bezelfde regelmaat als het vetfilter te worden gereinigd. Maak gebruik van een doek bevochtig met neutrale reinigingsmiddelen.

Maak geen gebruik van schurende middelen.

BELANGRIJK:MAAK GEEN GEBRUIK VAN ALCOHOL!

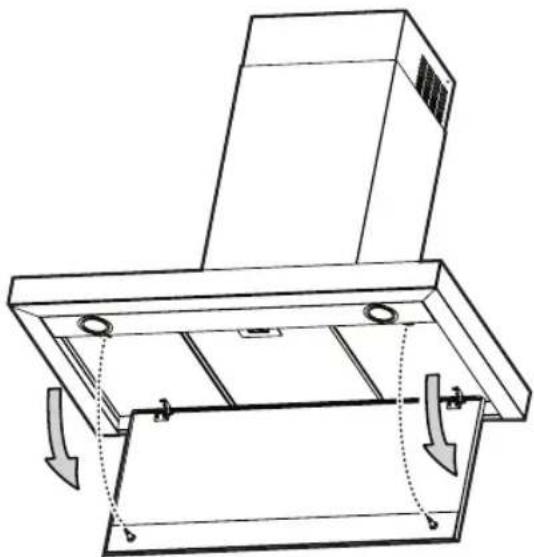

Montage:

Het paneel dient aan de voorkant te worden bevestigd door hem vast te haken in de spillen die speciaal hiervoor op het oppervlak van de afzuigkap aangebracht zich.

BELANGRIJK: Controller altijd dat het paneel stevig op+zijn plaats bevestigd is.
