DTR 5890 2 IN - Cappa da cucina BAUKNECHT - Manuale utente e istruzioni gratuiti

MANUALE UTENTE DTR 5890 2 IN BAUKNECHT

Il presente manuale e l'apparecchio stesso sono corredati da importanti messaggi relativi alla sicurezza, da leggere ed osservare sempre.

Questo è il symbolo di allerta, relativo alla sicurezza, il quale avverte dei potenziali rischi per l'utilizzatore e per gli altri. Tutti i messaggi relativi alla sicurezza saranno preceduti dal symbolo di allerta e dai seguenti termini:

PERICOLO:

AVVERTENZA:

indica una situazione pericolosa che, se non evitata, provoca lesioni gravi.

indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni gravi.

Toti maggi relati alla sicurezza specificano il potenziale pericolo/avverenza a cui si riferiscono ed indicano come ridurre il rischio di lesioni, danni e scosse elettriche seguenti ad un non corretto uso dell'apparecchio. Attenersi scruplosamente alle seguenti istruzioni:

L'installation o la manutenzione deve essere eseguita da un technician specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente richiesto nel manuale d'uso.
L'apparecchio deve essere scollegato alla rete elettrica prima di effettuare qualunque intervento d'installazione.
- La messa a terra dell'apparecchio è obbligatoria. (Non è possibile per le cappe in classe II).
Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell'apparecchio alla presa di rete.
- Non tirare il cavo di alimentazione dell'apparecchio per staccarlo alla presa di corrente.
- Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accesibili dall'utilizzatore.
- Non toccare l'apparecchio con parti del corpo umide e non utilizzarlo a piedi nudi.
L'utilizzo dell'apparecchio non è consentito alle persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza o conoscenza, a meno che non abbiano avuto struczioni riguardanti l'uso dell'apparecchio da parte di persona responsabili della loro sicurezza.
Servizio assistenza alla clientela utente: non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente raccomandato nel manuale. Tutti gli altri servizi di manutenzione demonono essere quiti da un technician specializzato.
- Quando si fora la parete, fare attenzione a non danneggiare i collegamenti elettrici e/o tubature.
- I canali per la ventilazione devono essere sempre scaricati all'aperto.
- Il fabbricante declina agli responsabilità per usi non appropriati o per errate impostazioni dei comandi.
- Una manutenzione e pulizia costante garantiscono il buon funzionamento e le buone prestazioni dell'apparecchio. Pulire spesso tutte le incrostazioni dalle superfici sporche per evitare l'accumulo di grassi. Togliere e pulire o cambiare ilhetto con frequenza.
Non cucinare cibo alla fiamma (flambé) sotto l'apparecchio. L'uso di fiamma libera potrebbe causare un incendio.
L'aria di scarico non deve essere scricata in un condotto utilizzato per evacuire i fumi prodotti da apparecchi a combustione di gas o di altri combustibili, ma deve ave l'uscita independente. Devono essere rispettotte tutte le normativa nazionali relative allo scarico dell'aria previsto dall'art. 7.12.1 della CEI EN 60335-2-31.
Se la cappa eutilizzata insieme ad altri apparecchi che impiegano gas o altri combustibili, la pressione negativa del locale non deve essere superiore a 4 Pa (4x 10-5 bar). Per quello motivo, assicuratevi che il locale sa adeguatamente arieggiato.
- Non lasciate la padella incustodita quando friggete dei cibi, in quanto l'olio di cottura potrebbe inflammarsi.
- Prima di toccare le lampade sincerarsi che siano frede.
- Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
- La cappa non è un piano d'appoggio, perché non disperse oggetti né sovracaricare la cappa.
- Per tutte le operazioni di installment e manutenzione utilizzare guanti da lavoro.
- Il prodotto non è idoneo all'utilizzo in esterno.

Smaltimento elettrodomestici

• Questo prodotto è stato fabricato con materiale riciclabile o riutilizzabile. Rottamarlo seguito le normative locali per lo smaltimento dei rifiuti. Prima di disfarsene, renderlo inutilizzabile tagliando il cavo di alimentazione.
  Per ulteriori informazioni sul trattamento, recupero e riciclaggio degli elettrodomestici, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negotio presso il quale il prodotto è stato acquistato.

CONSERVARE QUESTE ISTRUZIONI

INSTALLAZIONE

Dopo aver disimballato l'apparecchio verificare che non si sia danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. Per eventuali danni, si consiglia di rimuovere l'apparecchio alla base di polistirololo soltanto prima dell'installazione.

PREDISPOSIZIONE PER L'INSTALLAZIONE

AVVERTENZA:

prodotto dal peso eccessivo; la movimentazione e installmente della cappa deve essere fattà da due o più personne.

La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa non deve essere inferiore a 50 cm in caso di cucine elettriche e a 65 cm in caso di cucine a gas o miste.

Prima dell'installazione, inoltre, verificare le distance indicate nel manuale del piano cottura.

CONNECTION ALLA RETE ELETTRICA

Controllare che la tensione indicata sulla targhetta matricola del prodotto sa la stessa della rete elettrica. Essa si trovava all'interno della cappa, visibile rimuovendo il filtrato antigrasso.

Eventuali sostituzioni del cavo di alimentazione (nome H05 RR- F3 x 1,5 mm) devono essere effettuate unicamente da personale qualificato. Rivolgersi ai centri di assistenza autorizzati.

Se provvisto di spina collegare l'apparecchio ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvisto di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformamente alle regole di installment.

RACCOMANDAZIONI GENERALI

Prima dell'utilizzo

Rimuovere protezioni di cartone, pellicole trasparenti ed etichette adesive dagli accessori.

Verificare che l'apparecchio non abbia subito danni durante il trasporto

Durante l'utilizzo

Non appoggiare pesi sull'apparecchio in quanto essi potrebbero danneggiarlo.

Non esporre l'apparecchio agli agenti atmosalferici.

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE

Smaltimento imballaggio

il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal symbolo di riciclaggio (△). Le diverse parti dell'imballaggio non devono essere disperse nell'ambiente, ma smaltite in conformità alle norme stabilite delle autorità locali.

Smaltimento prodotto

• Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).
  Assicurandosi che lo prodotto sa smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il sibbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

L'apparecchio non funziona:

• Verificare che ci sia tensione in rete e che l'apparecchio si connesso elettricamente.
• Spagnere riaccendere l'apparecchio per accertare che l'inconveniente sia stato ovviato.

La cappa non aspira a sufficienta:

• Verificare che la velocità di aspirazione sia quella desiderata;
• Verificare che i filtri siano puliti;
• Verificare che le uscite dell'aria non siano ostruite;

La lampada non funziona:

• Verificare se é necessario sosituire la lampadina;
• verificare se la lampadina è stata montata correttamente;

SERVIZIO ASSISTENZA

Prima di contattare il Servizio Assistenza:

1. Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in "Guida ricerca guasti".
2. Spagnere e riaccendere l'apparecchio per accertarsi che l'inconveniente sia stato oviato.

Se dopo suddetti controli l'inveniente permane, contattare il Servizio Assistenza più vicino.

Indicare sempre:

• una breve descrizione del guasto;
• il tipo ed il modello esatto dell'apparecchio;
  Il numero Assistenza (è il numero che si trovava dopo la parola SERVICE sulla targhetto matricola), posto all'interno dell'apparecchio. Il numero Assistenza è
  anche riportato sul libretto di garanzia;
• Il Vostro indirizzo completo;
• Il Vostro numero Telefonico;

SERVICE

0000 000 0000

qualora si renda necessaria una riparazione, rivolgersi ad un Centro Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

PULIZIA

AVVERTENZA:

• Non usare pulitrici a getto di vapore.
• Scollegare l'apparecchio alla rete elettrica.

IMPORTANT: non usare detergenti corrosivi o abrasivi. Se, inavvertamente, uno di quosti prodotti dovesse venire a fatto con l'apparecchio, pulirlo subito con panno umido.

Pulire con panno umido le superfici. Se molto sporco,aggiungere all'acqua quale goccia di detersivo per i piatti. Ascugare con panno asciutto.

IMPORTANTE: non utilizzato spugne abrasive, pagliette o raschietti metallici. Il loro impiego, col tempo, potrebber rovinare le superfici smaltate.

• Usare detergenti specifici per la pulizia dell'apparecchio ed atteneri alleindicazioni del Fabbricante

IMPORTANT: pulire i filtri almeno una volta al mese per eliminare i residui di oli e grassi.

MANUTENZIONE

AVVERTENZA:

-utilizzare guanti protettivi.
- scollegare l'apparecchio alla rete elettrica.

FILTRI ANTIGRASSO

Il filtrato metallico antigrasso ha una durata illimitata e deve essere lavato una volta al mese a mano od in lavastoviglie aasse temperature edacido breve. Con il lavaggio in lavastoviglie il filtrato grassi potrebbe opacizzarsi, ma il suo potere filtrante non cambia assolutamente.

Estrarre la maniglia per togliere ilhetto.

Dopo aver lavato e lasciato asciugare procedere nel senso inverso per il rimontaggio.

SOSTITUZIONE DELLE LAMPADE ALOGENE

AVVERTENZA:

• Usare solo lampade alogene da 20W MAX-G4.

• Scollegare la cappa alla rete elettrica domestica.

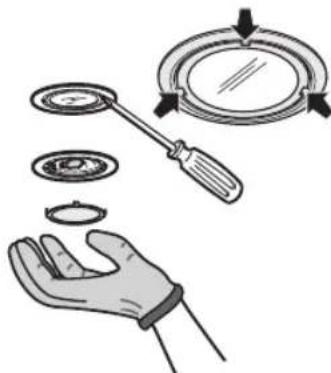

• Utilizzare un piccolo cacciavite a taglio per fare delicatamente leva in prossimità dei tre punti indicati ed estrarre la plafoniera.
• Sostituire la lampada danneggiata sfilandola dal portalampada ed inserinne una nuova.
• Richiudere la plafoniera (fissaggio a scatto).

FILTRO AI CARBONI ATTIVI

(solo per modelli ad INSTALLazione filtrante):

Il filtro al carbone deve essere lavato una volta al mese in lavastoviglie alla più alta temperatura, usando un normale detergente per lavastoviglie. Si consiglia di lavare il filtro da solo.

Dopo il lavaggio il filtro al carbone per essere riattivato delve essere asciugato in forno a 100^ per 10 minuti.

Sostituire il Filtering a carbone ogni 3 anni.

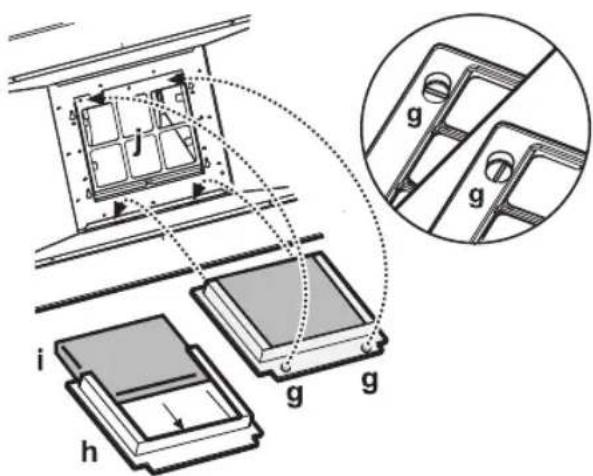

Montaggio del filtro al carbone:

1. Togliere il filtro antigrasso.
2. Togliere il tetiao reggifiltero girando di 90^ i pomelli "g".
3. Montare il filtro al carbone "i" all'interno del telao reggiflto "h".

Procedere in senso inverso per riposizionare il telaio reggifiltero e il filtrlo antigrasso al loro posto.

MATERIALA CORREDO

Estrarre tutti i componenti dai pacchetti. Controllare che tutti i componenti siano inclusi.

• Cappa assemblata con motore, lampadine, pannello di aspirazione perimetrale e filtri antigrasso installati.
• 1 Staffa di supporto camini
• 1 Staffa di supporto della cappa
• Istruzioni di montaggio ed uso
  -1 Dima di montaggio
• 6 tasselli a muro 0 8mm
• 6 viti 05x45
• 2 viti 0,2,9x6,5
• 2 viti 03x9
  -1-adattatore Torx T10
  -1-adattatore Torx T20
• 1 deflettore

INSTALLAZIONE - ISTRUZIONI PRELIMINARI DI MONTAGGIO

La cappa è progettata per essere installata ed utilizzata in "Versione Aspirante" o in "Versione Filtrante".

Versione Aspirante

I vapori vengono aspirati ed inviati all'esterno tramite un tubo di scarico (non fornito) che viene fissato al raccordo di uscita aria della cappa. In base al tubo di scarico acquistato, prevedere unsystema idoneo di fissaggio al raccordo di uscita aria.

IMPORTANTE: Se già installato/i rimuovere il/i filtró/i al carbone.

Versione Filtrante

L'ariaiene filtrata passandoattraverso un/dei filtrio/ial carbone ericiclata nell'ambiente circostante.

IMPORTANTE: Verificare che la riccircolazione dell'aria avvenga in modo agevole.

Se la cappa non è provvista di filtering/ial carbone,questo/i delve/ono essere ordinato/i e montato/i prima dell'uso.

L'installation della cappa dovrebbe essere eseguita lontano da aree fortemente sporche, finestre, porte e fonti di calore.

La cappa ha in dotazione tutto il materiale necessario per una installatione sulla maggior parte delle pareti/soffitti. Etuttavia necessario interpellare un tecnico qualificato per verificare l'idoneità dei materiali in base al tipo di parete/soffitto.

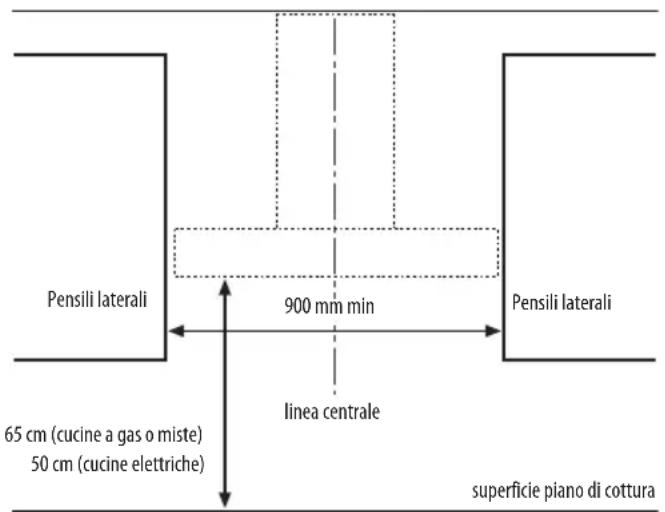

DIMENSIONI DI INSTALLAZIONE

INSTALLAZIONE - ISTRUZIONI DI MONTAGGIO

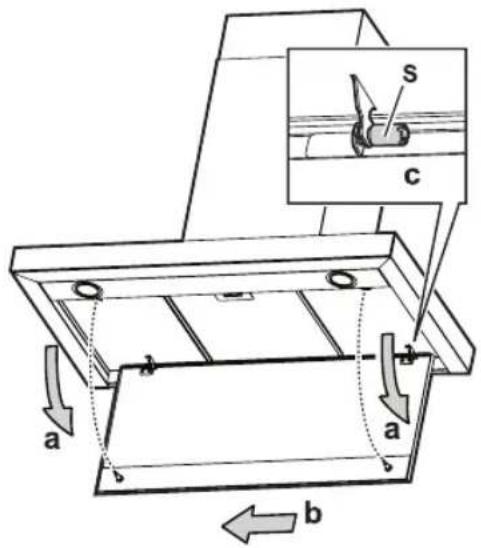

Prima di iniziare con l'installazione, rimuovere alla cappa il/i pannello/idi aspirazione perimetrale, il/i filtrato/antiigrasso e il tetlaio reqqifiltero al carbone (se installato).

A tale scopo procedere come segue:

a. Tirare il pannello (LATO ANTERIORE) con decisione verso il basso.
b. Con una pinza svitare il/i pomello/ i di sicurezza S
c. Sqanciarlo dalle cerniere posteriori.

Rimuovere, il/i filtrato/ i antigrasso e il telaio reggifiltero al carbone come descritto nei paragafi di manutenzione relativi.

Le i r s t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t

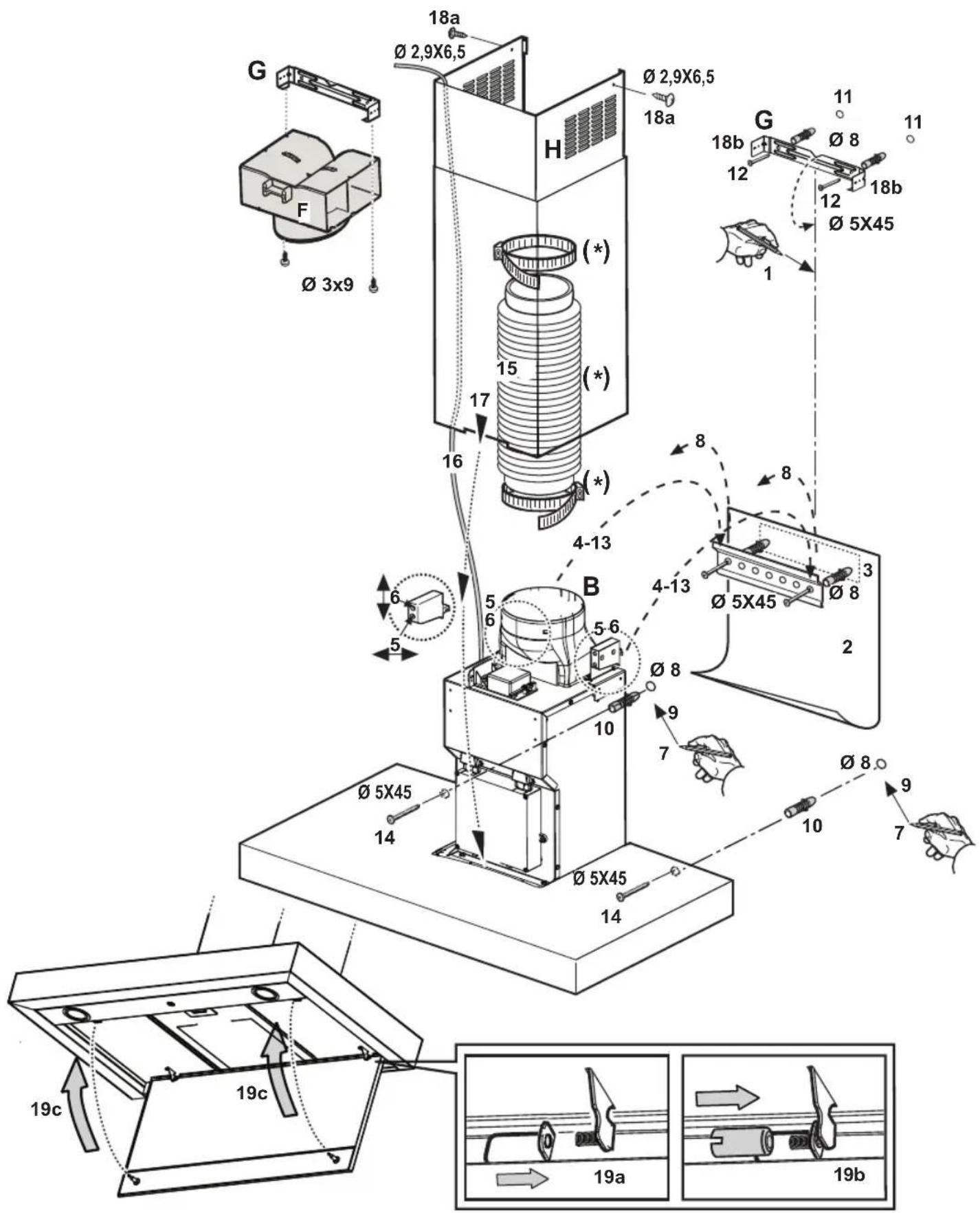

1. Esequire una linea sulla parete, sino al soffitto, corrispondente alla linea di mezzeria.
2. Tagliare la dima in corrispondenza della linea H6 e applicare lo schema di foratura al muro (fissarla con del nastro adesivo): la linea verticale di mezzeria stampata sullo schema di foratura dovrà corrispondere alla linea di mezzeria disegnata sul muro, inoltre il bordo inferiore dello schema di foratura dovrà corrispondere al bordo inferiore della cappa.

3. Appoggiare la staffa di supporto sullo schema di foratura facendolo coincidere con il rettangolo tratteggiato, segnare i due fori esterni e forare, togliere lo schema di foratura, inseire 2 tasselli a muro e fissare con 2 viti la staffa di supporto della cappa.

4. Appendere la cappa alla staffa.

5. Regolare la distanza della cappa dal muro.

6. Regolare l'assetto orizzontale della cappa.

7. Dall'interno della cappa, segnare 2 fori per il fissaggio definitivo della cappa.

8. Togliere la cappa alla staffa.

9. Forare (08mm)

10. Inserire 2 tasselli a muro.

11. Applicare la staffa di supporto camini G alla parete aderente al soffitto la piccola asola sul supporto delve coincidere con la linea precedentamente tracciata sul muro (operazione 1). Esequire 2 fori (08mm) ed insere i 2 tasselli a muro.

12. Fissare con 2 viti.

13. Agganciare la cappa alla staffa inferiore.

14. Fissare definitivamente la cappa alla parete con 2 viti.

15. Esequire la connessione del tubo per lo scarico dei fumi all'anello di connessione B, il tubo va diretto verso l'esterno (versione aspirante) o verso il deflettore (versione filtrante). Il deflettore F va fissato alla staffa di supporto camini G con 2 viti.

16. Esequire la connessione elettrica.

17. Inserire i camini nella apposita sede sopra la cappa a copertura completa del gruppo aspirante.

18. Estrarre la sezione superiore e fissarli sopra con 2 viti (18a) al supporto camini G (18b). Rimontare il telao reggifiltero al carbone e il/i filtro/i antigrasso.
19. Installazione del pannello di aspirazione perimetrale:

a. Aqqanciare il pannello sui perni della cappa.
b. Bloccare il pannello avvitando i nottolini S sui perni con una pinza (verificare che i nottolini siano ben avvitati).
c. Ruotare i pannelli a copertura dell'area di aspirazione, ed agganciarlo ai perni premendo con decisione.

IMPORTANT: verificare sempre che il pannello sia ben fissato al suoippo.

Verificare il funzionamento della cappa, facendo riferimento al paragrafo descrizione ed uso della cappa.

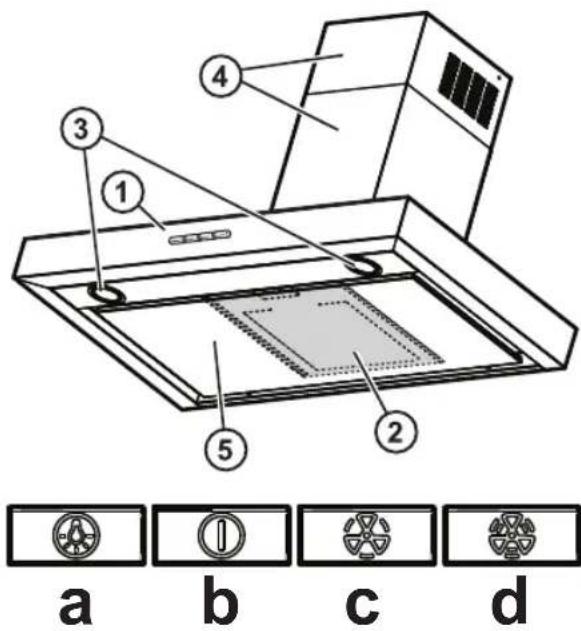

DESCRIZIONE E USO DELLA CAPPA

1. Pannello comandi.
2. Filtri antigrasso (sopr a il pannello di aspirazione perimetrale).
3. Lampade alogene.
   4.Camino telescopico.
4. Pannello di aspirazione perimetrale.

Pannello comandi

a. Tasto ON/OFF luci
b. Tasto OFF/ON motore e selezione velocità (potenza di aspirazione) minima
c. Tasto selezione velocità (potenza di aspirazione) media
d. Tasto selezione velocità (potenza di aspirazione) massima

MANUTENZIONE

AVVERTENZA:

• Scollegare I'apparecchio alla rete elettrica

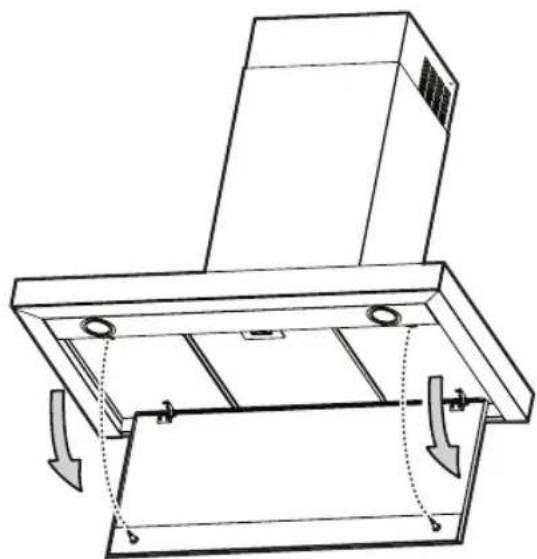

Pulizia del pannello di aspirazione perimetrale

Smontaggio:

tirare il pannello (LATO ANTERIORE) con decisione verso il basso.

Pulizia:

il pannello di aspirazione deve essere pulito con la stessa frequenza del filtro grassi, usare un panno inumidito con detersivi liquidi neutri.

Nonutilizzare prodotti contenti abrasivi.

IMPORTANTE: Non utilizzare alcool.

Montaggio:

Il pannello deve essere fissato anteriormente ad incastro nei perni posti allo scopo sulla superfice della cappa.

IMPORTANT: Verificare sempre che il pannello sia ben fissato al suoosto.
