GEBRUIKSAANWIJZING 6H197AX FAGOR

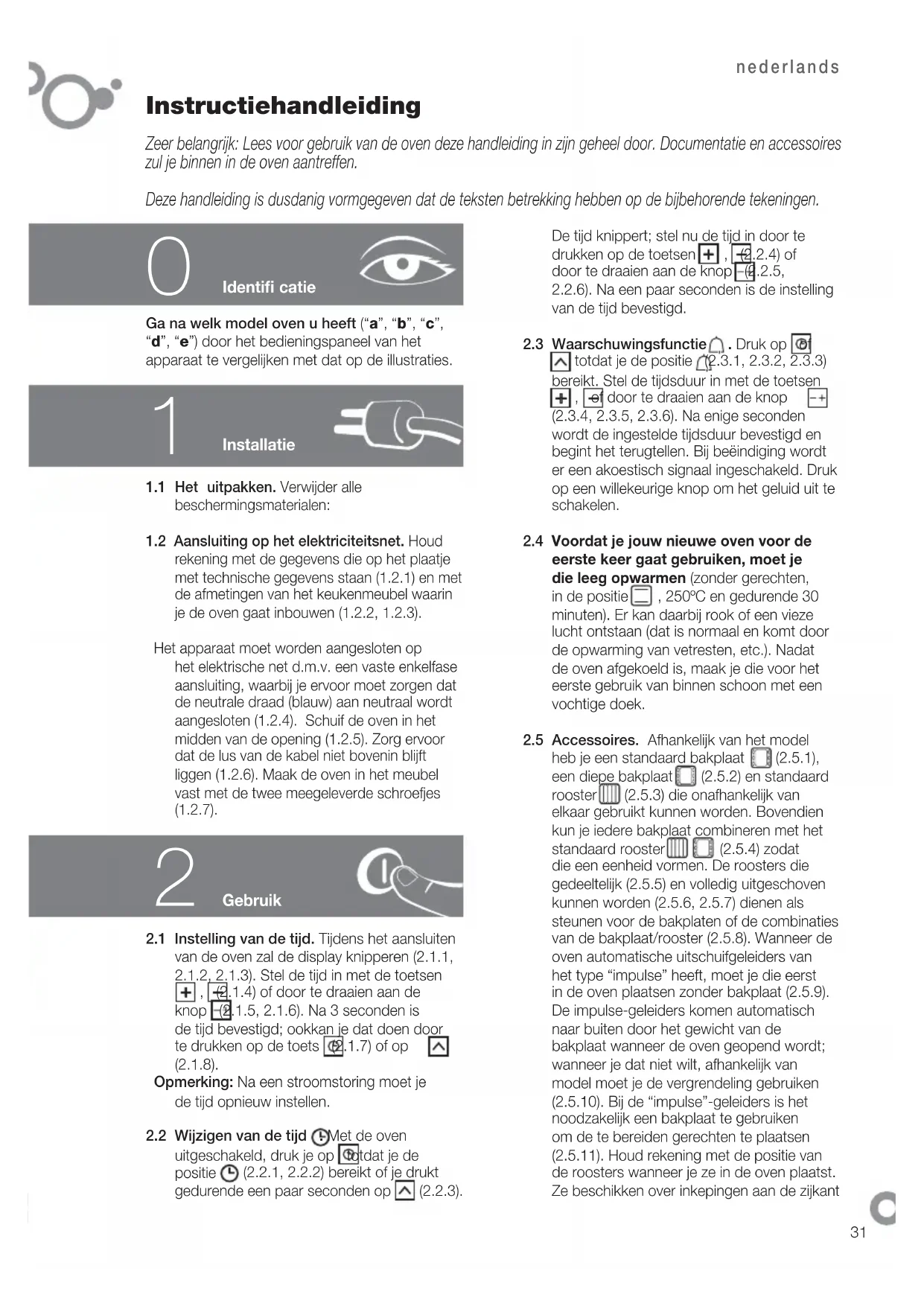

Instructiehandleiding

Zeer belangrijk: Lees voor gebruik van de oven deze handleiding in zijn geheel door. Documentatie en accessoires

zul je binnen in de oven aantreffen.

Deze handleiding is dusdanig vormgegeven dat de teksten betrekking hebben op de bijbehorende tekeningen.

Ga na welk model oven u heeft (“a”, “b”, “c”,

“d”, “e”) door het bedieningspaneel van het

apparaat te vergelijken met dat op de illustraties.

1.1 Het uitpakken. Verwijder alle

beschermingsmaterialen:

1.2 Aansluiting op het elektriciteitsnet. Houd

rekening met de gegevens die op het plaatje

met technische gegevens staan (1.2.1) en met

de afmetingen van het keukenmeubel waarin

je de oven gaat inbouwen (1.2.2, 1.2.3).

Het apparaat moet worden aangesloten op

het elektrische net d.m.v. een vaste enkelfase

aansluiting, waarbij je ervoor moet zorgen dat

de neutrale draad (blauw) aan neutraal wordt

aangesloten (1.2.4). Schuif de oven in het

midden van de opening (1.2.5). Zorg ervoor

dat de lus van de kabel niet bovenin blijft

liggen (1.2.6). Maak de oven in het meubel

vast met de twee meegeleverde schroefjes

2.1 Instelling van de tijd. Tijdens het aansluiten

van de oven zal de display knipperen (2.1.1,

2.1.2, 2.1.3). Stel de tijd in met de toetsen

, (2.1.4) of door te draaien aan de

knop (2.1.5, 2.1.6). Na 3 seconden is

de tijd bevestigd; ookkan je dat doen door

te drukken op de toets (2.1.7) of op

Opmerking: Na een stroomstoring moet je

de tijd opnieuw instellen.

2.2 Wijzigen van de tijd . Met de oven

uitgeschakeld, druk je op totdat je de

(2.2.1, 2.2.2) bereikt of je drukt

gedurende een paar seconden op

De tijd knippert; stel nu de tijd in door te

drukken op de toetsen

door te draaien aan de knop (2.2.5,

2.2.6). Na een paar seconden is de instelling

van de tijd bevestigd.

2.3 Waarschuwingsfunctie . Druk op of

totdat je de positie (2.3.1, 2.3.2, 2.3.3)

bereikt. Stel de tijdsduur in met de toetsen

, of door te draaien aan de knop

(2.3.4, 2.3.5, 2.3.6). Na enige seconden

wordt de ingestelde tijdsduur bevestigd en

begint het terugtellen. Bij beëindiging wordt

er een akoestisch signaal ingeschakeld. Druk

op een willekeurige knop om het geluid uit te

2.4 Voordat je jouw nieuwe oven voor de

eerste keer gaat gebruiken, moet je

die leeg opwarmen (zonder gerechten,

, 250ºC en gedurende 30

minuten). Er kan daarbij rook of een vieze

lucht ontstaan (dat is normaal en komt door

de opwarming van vetresten, etc.). Nadat

de oven afgekoeld is, maak je die voor het

eerste gebruik van binnen schoon met een

2.5 Accessoires. Afhankelijk van het model

heb je een standaard bakplaat

(2.5.2) en standaard

(2.5.3) die onafhankelijk van

elkaar gebruikt kunnen worden. Bovendien

kun je iedere bakplaat combineren met het

die een eenheid vormen. De roosters die

gedeeltelijk (2.5.5) en volledig uitgeschoven

kunnen worden (2.5.6, 2.5.7) dienen als

steunen voor de bakplaten of de combinaties

van de bakplaat/rooster (2.5.8). Wanneer de

oven automatische uitschuifgeleiders van

het type “impulse” heeft, moet je die eerst

in de oven plaatsen zonder bakplaat (2.5.9).

De impulse-geleiders komen automatisch

naar buiten door het gewicht van de

bakplaat wanneer de oven geopend wordt;

wanneer je dat niet wilt, afhankelijk van

model moet je de vergrendeling gebruiken

(2.5.10). Bij de “impulse”-geleiders is het

noodzakelijk een bakplaat te gebruiken

om de te bereiden gerechten te plaatsen

(2.5.11). Houd rekening met de positie van

de roosters wanneer je ze in de oven plaatst.

Ze beschikken over inkepingen aan de zijkantnederlands

die voorkomen dat ze er uitglijden (2.5.12).

2.6 Positie van de accessoires. Er zijn 5

posities waarin je de platen/roosters kunt

2.7 Gerechten bereiden. Plaats het gerecht in

de oven. Selecteer de plaat/het rooster en

de aanbevolen positie ervan of raadpleeg de

bereidingstabel. Sluit de deur.

EEN GERECHT BEREIDEN

2.8 Selectie van de bereidingswijze

Draai de functieschakelaar en selecteer,

afhankelijk van het model, de gewenste

Traditionele hete lucht. Voor elk type

gerecht. Er kunnen tegelijkertijd verschillende

gerechten worden bereid zonder dat smaak

of geur vermengd raken.

Turbo plus. De warmte wordt geproduceerd

door de centrale weerstand.

Krachtige hete-luchtgrill. Gratineert door

de warmte op gelijkmatige wijze te verdelen.

Ideaal voor grote stukken gebraden vlees.

Krachtige grill. Gegratineerde gerechten:

deegwaren, souffl és en bechamelsaus.

Matige grill. Hamburgers, toast en

voedingsmiddelen van klein formaat.

Intensieve onderwarmte. De krachtige

onderwarmte wordt op gelijkmatige wijze

verdeeld; ideaal voor paella’s en pizza’s.

Hete lucht vanuit de bodemplaat. De

ventilator verdeelt de onderwarmte op

gelijkmatige wijze. Ideaal voor paella’s.

Traditionele warmte. Brood, taarten,

gevulde pasteitjes en mager vlees.

Ontdooien. Ontdooit in zeer korte tijd elk

willekeurig product.

2.9 De temperatuur selecteren. Draai de

temperatuurselectieknop in de gewenste

Wanneer bij het selecteren van de

bereidingsfunctie de oven een optimale

temperatuur aanbeveelt, begint de bereiding

onmiddellijk. Je kunt deze temperatuur

wijzigen tijdens de 3 seconden dat hij

knippert of je kunt dat op een van de

volgende wijzen doen: druk op de toets

(2.9.2), de temperatuur knippert, wijzig die nu

door de knop (2.9.3) te draaien. Of druk

op de toets totdat je de positie bereikt

(2.9.4), de temperatuur knippert, wijzig die nu

door de knop (2.9.5) te draaien.

Wanneer je de toets ºC ingedrukt houdt, wordt

de actuele temperatuur binnen in de oven

2.10 De oven uitschakelen. Wanneer de

bereiding afgelopen is, moet je in alle gevallen

de functieselectieknop in de positie

(draaien (2.10.1). Wanneer jouw oven over een

knop voor het instellen van de temperatuur

beschikt , draai die dan in de positie

2.11 Selectie van de tijdsduur of

Selecteer de bereidingswijze en de gewenste

temperatuur. Druk op of totdat

knippert (2.11.1. 2.11.2, 211.3). Stel

de bereidingstijd in met de toetsen

(2.11.4) of door te draaien aan de knop

(2.11.5, 2.11.6). Na enige seconden wordt de

ingestelde tijdsduur bevestigd en begint het

terugtellen. Bij beëindiging zal de oven een

pieptoon laten horen, die je kunt uitschakelen

door een willekeurige toets in te drukken;

schakel de oven uit.

2.12 Tijdstip van beëindiging selecteren of

: Selecteer de bereidingswijze en de duur van

de bereiding. Druk op of totdat of

knippert (2.12.1, 2.12.2, 2.12.3). Stel de eindtijd

van de bereiding in met de toetsen ,

(2.12.4) of door te draaien aan de knop

(2.12.5, 2.12.6). De inschakeling van de oven

wordt uitgesteld om ervoor te zorgen dat de

bereiding klaar zal zijn op het ingestelde tijdstip.

Bij beëindiging zal de oven een pieptoon laten

horen. Druk op een willekeurige knop om het

geluid uit te schakelen en zet de oven uit.

2.13 Automatische uitschakeling (b, c, d, e).

Wanneer je vergeten mocht zijn de oven

uit te schakelen, dan schakelt deze zich na

een bepaalde tijdsduur zelf automatisch uit.

Bij een temperatuur van minder dan 100ºC

schakelt de oven zich na 10 uur uit. Bij een

temperatuur van meer dan 100ºC schakelt de

oven zich na 3 uur uit.

2.14 Celeris-functie. Om de oven voor te

verwarmen. Draai de functieselectieknop in de

positie en voer de gewenste temperatuur

in (2.9). De oven zal snel de geselecteerde

temperatuur bereiken. Nadat de temperatuur

bereikt is, plaats je het gerecht en selecteer je

de benodigde tijdsduur.

2.15 Blokkeerfunctie. Zorgt ervoor dat aanraken

door kinderen geen gevolgen heeft. Druknederlands

3.1 Schoonmaken van bakplaten en roosters.

Ze mogen in de vaatwasmachine. Wanneer

je ze met de hand schoonmaakt, kun je een

gewoon schoonmaakmiddel gebruiken. Laat

ze een poosje inweken om het schoonmaken

te vergemakkelijken.

Niet-zelfreinigende ovens.

3.2 Modellen met gladde wanden. Maak de

oven schoon wanneer die matig warm is met

een doekje bevochtigd met warm water en

3.3 Modellen met ruwe zelfreinigende

wanden. Bij deze ovens zijn achterwand en

de zijwanden gecoat met een zelfreinigende

emaillaag die tijdens het functioneren van

de oven het vet verwijdert. De zijwanden zijn

omkeerbaar waardoor de levensduur van de

coating verdubbeld wordt.

Wanneer de wanden zichzelf niet meer

voldoende reinigen, is het nodig hun

functioneren te herstellen. Verwijder daartoe

alle accessoires en schalen uit de oven.

Maak alle niet-zelfreinigende oppervlakken

van de oven grondig schoon. Selecteer de

Stel de temperatuur in op 250º C en

selecteer een tijd tussen 30 en 60 minuten,

afhankelijk van de mate van vervuiling van de

Wanneer het reinigingsprogramma klaar is

en de oven afkoelt, ga je met een vochtige

spons over de zelfreinigende onderdelen die

daarna opnieuw volledig functioneel zullen

tegelijkertijd op de toetsen

wordt weergegeven (2.15.1). Of druk

tegelijkertijd op de toetsen , totdat

wordt weergegeven (2.15.2). Om

de blokkering op te heffen herhaal je deze

2.16 Restwarmte. Geeft aan dat de oven

na uitschakelen nog steeds warm is.

De thermometer wordt op de display

weergegeven zolang de temperatuur in de

oven meer dan 60°C bedraagt.

3.4 Reiniging door middel van pyrolyse.

• De reiniging vindt plaats door verwijdering

van het vuil op hoge temperaturen.

• Rook en geuren worden verwijderd door ze

door een katalysator te geleiden.

• Het is niet noodzakelijk te wachten totdat

de oven erg vet is om de reiniging uit te

• Na de pyrolyse, wanneer de oven koud is,

haal je een vochtige doek door de oven om

de restanten van de witte as te verwijderen.

• Voordat de pyrolyse wordt uitgevoerd,

dienen alle accessoires uit de oven

verwijderd te worden, inclusief de roosters

en bakplaten en de telescopische

• Wanneer er zich overmatige hoeveelheden

vuil in de oven bevinden, verwijder die dan

vóór de pyrolyse om te vermijden dat ze

ontvlammen en te veel rook veroorzaken.

• Tijdens de pyrolyse worden de

oppervlakken warmer dan bij normaal

gebruik; houd kinderen op afstand.

Afhankelijk van hoe vuil de oven is, kun je kiezen

uit twee soorten van pyrolyse.

: Gebruik deze enkel wanneer

de oven erg vuil is, de reiniging wordt

uitgevoerd in 2 uur. Om deze functie te

activeren, draai je de functieselectieknop

in de positie (3.4.1).

Opmerking: Hierbij is het mogelijk de

geëmailleerde bakplaat door middel van

pyrolyse te reinigen. Plaats de plaat op

niveau 2 en verwijder vooraf het teveel aan

vet dat zich heeft opgehoopt.

Pyrolyse ECO : De duur van deze

reiniging bedraagt 1 uur en 30 minuten.

Om deze functie te activeren draai je

functieselectieknop in de positie

Opmerking: De parameters voor tijd en

temperatuur liggen vast en kunnen niet

gewijzigd worden.nederlands

Sommige problemen kun je zelf oplossen.

4.1 4.1 De oven wordt niet warm. Controleer of

die aangesloten is en of de zekering intact is.

Verhoog de geselecteerde temperatuur.

4.2 De binnenverlichting functioneert niet.

Vervang het lampje of vervang de zekering.

4.3 Tijdens de bereiding komt er rook uit.

Verlaag de temperatuur en/of maak de oven

4.4 De reiniging door middel van pyrolyse

kan niet worden uitgevoerd. Controleer of

de deur goed gesloten is. Er is een defect

in het vergrendelingssysteem of in de

temperatuursensor. Neem contact op met de

4.5 De oven laat een pieptoon horen. De

geselecteerde temperatuur is bereikt. Het

bereidingsproces is beëindigd.

4.6 De oven maakt lawaai na de bereiding. Dat

is normaal, de ventilator blijft draaien totdat

de temperatuur aan binnen- en buitenzijde

4.7 Storingsmeldingen.

Defect temperatuursensor.

In het begin van het proces bereikt de oven

een zeer hoge temperatuur en wordt de deur

om redenen van veiligheid vergrendeld; het

waarschuwinglichtje naast het symbool

licht op (3.4.3). Wanneer de temperatuur

daalt, gaat het waarschuwingslichtje uit en

kan je de deur openen.

3.5 Uitgestelde begintijd van de pyrolyse.

Je kunt het tijdstip waarop de pyrolyse

klaar moet zijn, programmeren. Draai de

(3.5.2) of op (3.5.3)

totdat knippert. Stel de eindtijd van de

pyrolyse in door te draaien aan de knop voor

de tijdselectie (3.5.4, 3.5.5).

3.6 Reiniging van de binnenwanden. Haal

de geleidingen aan de zijkanten eruit

om de restanten vet of as te verwijderen

die mogelijk zijn achtergebleven na de

reinigingsprocedures. Er zijn twee manieren

van bevestiging van de zijgeleidingen, die

afhankelijk zijn van het model: zonder steun

(3.6.1, 3.6.2) of met steun (3.6.4, 3.6.5).

Nadat je die verwijderd hebt, maak je de

zijwanden schoon met een vochtig doekje

(3.6.3, 3.6.6). Nadat de wanden van de oven

schoongemaakt zijn, plaats je de geleidingen

Wanneer jouw oven over een inklapbare gril

beschikt, moet je die omhoog trekken en er

druk op uitoefenen om hem naar beneden te

bewegen (3.6.7) en de bovenwand met een

vochtige doek schoon te maken (3.6.8).

3.7 Schoonmaken van ovenruiten.

Buitenzijde schoonmaken: Gebruik een

zachte doek die bevochtigd is met een

reinigingsmiddel voor ruiten.

Binnenzijde schoonmaken: Wanneer de

binnenzijde van de ruiten vuil is, kun je die er

uithalen om ze schoon te maken.

Wanneer de oven koud is, open je de deur

volledig (3.7.1) en zet die vast met de rode

stoppen die meegeleverd zijn in het zakje met

toebehoren (3.7.2). Steek de twee overige

onderdelen erin die fungeren als hefboom

om de ruit er uit te lichten (3.7.3). Haal de

ruit eruit (3.7.4), maak die schoon en daarna

droog met een doekje (3.7.5). Wanneer

dat nodig is, verwijder dan alle ruiten aan

de binnenzijde van de deur. Dit geheel kan

bestaan uit een of twee ruiten afhankelijk van

het model met een zwarte bevestigingsstop

in elke hoek. Om ze te verwijderen, plaats je

jouw hand in de onderzijde van de deur en

trek je die naar boven (3.7.6). Wanneer die er

uitgelicht zijn, verwijder je de stoppen om de

ruiten schoon te maken (3.7.7).

Wanneer de ruiten schoon zijn (3.7.8) plaatst

u ze opnieuw in de rubberen houders met de

uitstulping naar boven (3.7.9) en plaats je ze

zo dat “L” zich links en “R” zich rechts van de

scharnieren bevindt (3.7.10). Ten slotte plaats

je de resterende ruit zó dat je het woord

PYROLYTIC kunt lezen (3.7.11). Verwijder de

stoppen waarmee de deur vergrendeld was

(3.7.12) en sluit de deur.

Waarschuwingen bij schoonmaken:

• Controleer of de oven uit is.

• Laat de ruit eerst afkoelen voordat je die er

• Gebruik nooit een stoomreiniger.

3.8 Buitenzijde van de oven schoonmaken:

Gebruik neutrale producten. Maak alles goed

droog met een zachte doek.nederlands

Bij het ontwerp van de oven heeft men

rekening gehouden met de bescherming van

Respecteer het milieu. Verwarm de oven alleen

voor wanneer dat nodig is (raadpleeg de tabel).

Gebruik bij voorkeur alleen bakvormen met een

donkere kleur. Bij lange bereidingstijden schakelt

u de oven 5 of 10 minuten voor het einde uit.

Behandeling van elektrisch en elektronisch

geeft aan dat het apparaat

niet dient te worden weggegooid in een gewone

container voor huishoudelijk afval.

Breng uw oven naar een speciaal inzamelpunt.

Door het recycleren van huishoudelijke apparaten

worden negatieve gevolgen voor gezondheid en

milieu voorkomen en bespaart u energie en geld.

Voor meer informatie neemt u contact op met de

plaatselijke autoriteiten of met de winkel waar u

de oven heeft gekocht.

• De installatie van de oven dient te worden

uitgevoerd door een geautoriseerd installateur

met inachtneming van de instructies en de

schema’s van de fabrikant.

• De elektrische installatie dient geschikt

te zijn voor het maximale vermogen dat

staat aangegeven op het productplaatje

en het stopcontact dient te zijn geaard in

overeenstemming met de desbetreffende

• Het stroomnet dat de oven voedt dient te zijn

voorzien van een omnipolaire schakelaar met

een afstand tussen de contacten van ten minste

• Wanneer de voedingskabel beschadigd is

moet deze, om gevaar te voorkomen, worden

vervangen door de afdeling after-sales of door

• Vergewis u ervan dat het apparaat

uitgeschakeld is voordat u het lampje vervangt

om eventuele stroomschokken te voorkomen.

• Gebruik voor het schoonmaken van de deur

geen schuurmiddelen of harde metalen

sponsjes, aangezien die krassen kunnen maken

op het oppervlak en de glasplaat kunnen doen

• Laat kleine kinderen niet in de buurt van de

oven komen. Tijdens het functioneren worden

sommige gewoon toegankelijke onderdelen

Deur geblokkeerd (4.7.1).

Het is onmogelijk de pyrolyse uit te

Storing deurvergrendeling.

Stroomstoring tijdens de bereiding.

Automatische uitschakeling

vanwege functioneren gedurende

verscheidene uren (4.7.2).

Verricht geen handelingen aan de oven.

Voor reparatie moet je contact opnemen met

de technische dienst.

• Zorg ervoor dat u de verwarmingselementen in

de oven niet aanraakt.

• Dit apparaat is niet bedoeld voor het gebruik

door personen (inclusief kinderen) met

verminderde lichamelijke, sensorische of

geestelijke capaciteiten of personen zonder

ervaring met of kennis van het apparaat, tenzij

zij begeleid worden bij of geïnstrueerd zijn over

het gebruik van het apparaat door een persoon

die verantwoordelijk is voor hun veiligheid.

Gebruik door kinderen dient onder toezicht te

gebeuren om te voorkomen dat ze met het

apparaat spelen.nederlands

Programma en temperatuur Tijd Positie

vlees en gevogeltegroentenvis en schaal- en schelpdieren overigeРусский
