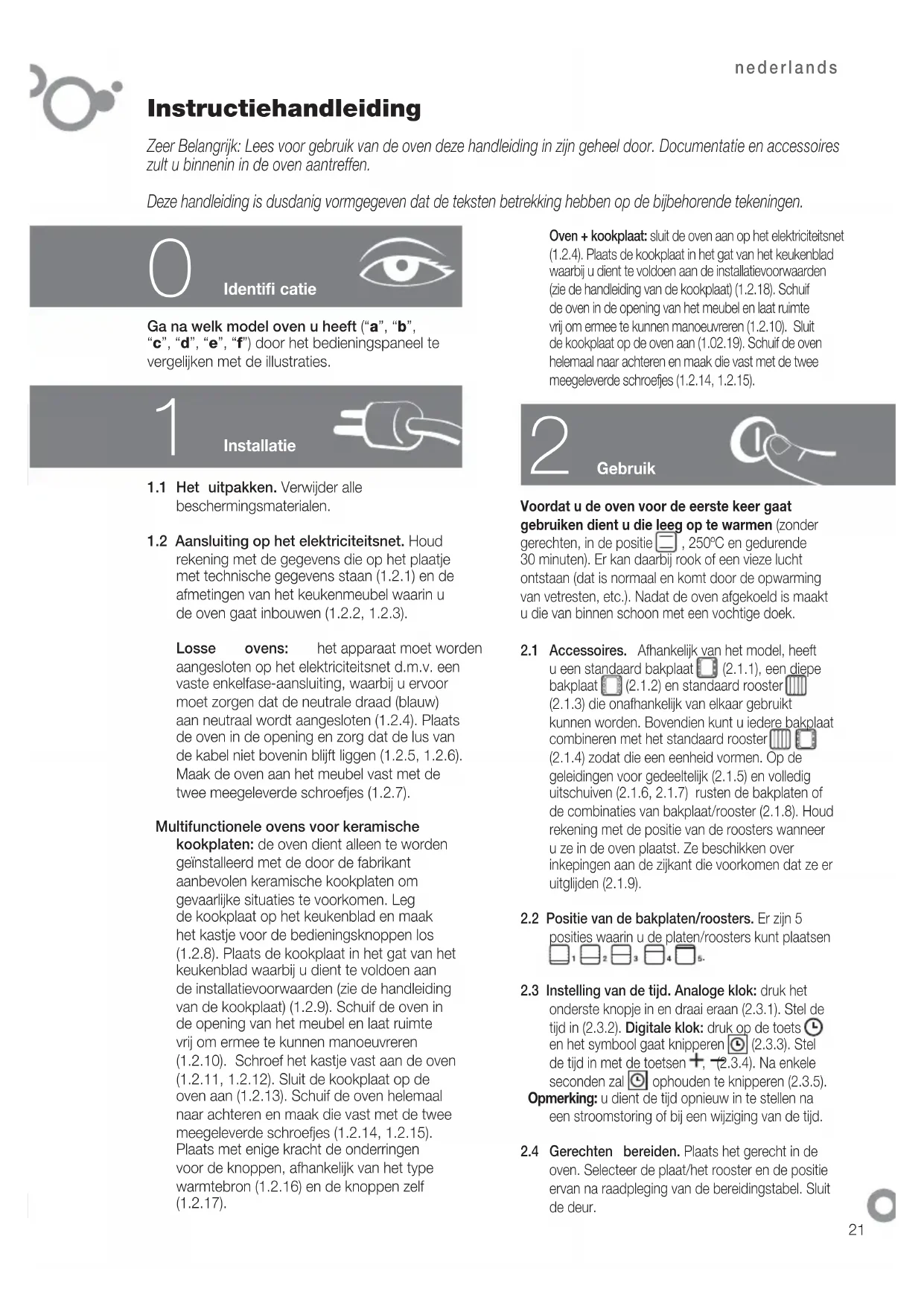

GEBRUIKSAANWIJZING 6H475X FAGOR

Instructiehandleiding

Zeer Belangrijk: Lees voor gebruik van de oven deze handleiding in zich geheel door. Documentatie en accessoires zult u binnenin in de oven aantrefen.

Deze handleiding is dusdanig vormgegeben dat de teksten betrekking hebben op de bijbehorende tekeningen.

Identificaitie

Ga na welk model oven u heeft ("a", "b", "c", "d", "e", "f") door het bedieningspaneel te vergelijkden met de illustraties.

1

Installatie

1.1 Het uitpakken. Verwijder alle beschermingsmaterialen.
1.2 Aansluiting op het elektriciteitsnet. Houd rekening met de gegevens die op hetplaatje met technische gegevens staan (1.2.1) en de afmetingen van het keukenmeubel waar in u de oven gaat inbouwen (1.2.2, 1.2.3).

Losse ovens: het apparaat moet worden aangesloten op het elektriciteitsnet d.m.v. een vaste enkelfase-aansluiting, waar bij u ervoor moet zorgen dat de neutrale draad (blauw) aan neutraal worden aangesloten (1.2.4). Plaats de oven in de opening en zorg dat de lus van de kabel Niet bovenin blijt liggen (1.2.5, 1.2.6). Maak de oven aan het meubel vast met de twee meegeleverde schroefjes (1.2.7).

Multifunctionele ovens voor keramische

kookplaten: de ovenClient alleen te worden geinstalleerd met de door de fabrikant aanbevolen keramische kookplaten om gevaarlijke situatuies te voorkomen. Leg de kookplaat op het keukenblad en maak het kastje voor de bedieningsknoppen los (1.2.8).Plaats de kookplaat in het gat van het keukenblad waarbju dient te voldoen aan de installmentevoorwaarden (zie de handleiding van de kookplaat) (1.2.9).Schuif de oven in de opening van het meubel en laat ruimte vrij om ermee te kunnen manoeuvreren (1.2.10). Schroef het kastje vast aan de oven (1.2.11, 1.2.12).Sluit de kookplaat op de oven aan (1.2.13).Schuif de oven helemaal maar achefteren en maak die vast met de twee meegeleverde schroefjes (1.2.14, 1.2.15). Plaats met enige kracht de onderingen voor de knappen, afhankelijk van het type warmtebron (1.2.16) en de knappen zichl (1.2.17).

Oven + kookplaat: sluit de oven aan op het elektriciteitsnet (1.2.4). Plaats de kookplaat in het gat van het keulenblad waar bij u client te voldoen aan de installmentveorwaarden (zie de handleiding van de kookplaat) (1.2.18). Schuif de oven in de opening van het meubel en laat ruimte vrij om ermee te kunnen manoeuvreren (1.2.10). Sluit de kookplaat op de oven aan (1.02.19). Schuif de oven helemaal maar achefteren en kaak die vast met de twee meegeleverde schroefjes (1.2.14, 1.2.15).

2

Gebruik

Voordat u de oven voor de eerste keer gaat gebruiken dient u die leeg op te warmen (zonder gerechten, in de positie 250^ en gedurende 30 minutes). Er kan waar bij rook of een vieze lucht ontstaan (dat is normal en komt door opwarming van vetresten, etc.). Nadat de oven afgekoeld is maakt u die van binnen schoon met een vochtige doeck.

2.1 Accessoires. Afhankelijk van het model, heeft u een standardbakplaat (2.1.1), een diepe bakplaat (2.1.2) en standard rooster (2.1.3) die onafhankelijk van elkaar gebruikt kennen worden. Bovendien kunt u eigende bakplaat combineren met het standard rooster (2.1.4) zodate die een eenheid vormen. Op de geleidingen voor gedeelrijk (2.1.5) en vollediguitschuiven (2.1.6, 2.1.7) rusten de bakplaten of de combinaties van bakplaat/rooster (2.1.8). Houd rekening met de positie van de roosters wanner u ze in de oven plaatst. Ze beschikken over inkepingen aan de zijkant die voorkomen dat ze eruitglijden (2.1.9).
2.2 Positie van de bakplaten/roosters. Er zijn 5 posities waar u de platen/roosters kunt plaatsen
2.3 Instelling van de tijd. Analoge klok: druk het onderste knopje in en draai eraan (2.3.1). Stel de tijd in (2.3.2). Digitale klok: druk op de toets en het symbool waar knipperen (2.3.3). Stel de tijd in met de toetsen + (2.3.4). Na enkele seconden za ophouden te knipperen (2.3.5). Opmerking: u dient de时间和 opnieuw in te stellen na een stroomstoring of bij een wijziging van de时间和
2.4 Gerechten bereiden. Plaats het gerecht in de oven. Selecteer de plaat/het rooster en de positie ervan na raadpleging van de bereidingstabel. Sluit de deur.

2.5 Selecteer de manier van bereiden. Selecteer de manier van bereiden afhankelijk van het model door de keuzeknop te draaien. Het lampje dat correspondeert met de wijze van bereiden za gaan branden.
2.6 Selectie van temperatuur C. Selecteer de temperatuur door de keuzeknop te draaien. Het waarschuwingslampje za uitgaan wanner de geselecteerde temperatuur bereikt is.

TIJDFUNCTIES

2.7 Selectie van de tijsdsduur. Timer : selecteer de minuteen door de keuzeknop te draaien. (2.7.1). Wanner u wilt dat de oven functioneert zonder tijsdimiet,zet die dan op handmatige bediening

Analoge klok: draai het onderste knopje waar links en selecteer de minutes (2.7.2). Wanner u wilt dat de oven zonder tijsdlimiet functioneert,zet die dan op handmatige bediening en zorg dat het rode pijtje samenvalt met de tijd die door de wijzers van de klok worden aangegeven.

Digitale klok: druk op de toetsen het symbol gaat knipperen (2.7.3). Stel de hijd in met de toetsen + (2.7.4). Na enkele seconden za ophouden te knipperen.

2.8 Selectie van de begintijd.

Analoge klok: Na selectie van programme, temperatuur en tijsduur drukt u op het bovenste knopje en draait u er aan totdat het rode pijtje de begintijd aanwijst.

2.9 Selectie van de eindtijd.

Digitale klok: na selectie van programme, temperatuur en tijdsduur drukt u op de toets en het symbool gaat knipperen (2.9.1). Stel deijd in waarop u wilt dat de oven kaar is met de toetsen +, (2.9.2). Na enkele seconden zal ophouden te knipperen (2.7.5).

2.10 Waarschuwingsfunctie.

Analoge klok: Zet de programmaknop in de stand 0 (2.10.1). Druk het bovenste knopje in en draai er aan totdat het rode pijlje de waarschuwingstijd aanwijst (2.10.2). Deze functie werkt alleen wanner de oven uit is.

Digitale klok: druk enkele malen op de toets en het symbol gaat knipperen (2.10.3). Stel de tijsduur in met de toetsen +, (2.7.4). Na

enkele seconden za ophouden te knipperen. Deze functie werkt zowel wanner de oven aan alsuit is.

2.11 Blokkeurfungtie. Zorgt ervoor dat aanraken door kinderen geen gevolgen heeft.

Analoge klok: druk het onderste knopje in en draai eraan totdat geselecteerd is. (2.11.1).

Digitale klok: druk gedurende 3 seconden tegelijk op de toetsen +, en het symbol zal verschijnen (2.11.2). Om de blokkering op te heffen herhaalt u deze handeling.

Waarschuwingen voor het gebruik: Na afloop van de bereidingstijd zet u de functieknop en de knop van de temperatuur in de stand 0 en de knop voor teijdinstelling in de positie handmatig. Open voorzichtig de overdeur, aangezien er een waar bij warme lucht vrij kan komen.

3.1 Schoonmaken van bakplaten en roosters. Deze zijn vaatwasmachinebestendig. Wanner u ze met de hand schoonmaakt kun t een gewoon schoonmaakmiddel gebruiken. Laat ze een poosje inweken om het schoonmaken te vergemakkelijken.
3.2 Schoonmaken van de geleidingen aan de zijkant. Haal de geleidingen er uit (3.2.1, 3.2.2), (3.2.3, 3.2.4) op de wijze die bij het model hoor. Ze mogen in de vaatwasmachine. Wanner u ze met de hand schoonmaakt kutu een gewoon schoonmaakmiddel gebruiken en een sponsje of een borstel.
3.3 Binnenzijde van de oven schoonmaken. Doe het binnenlicht aan (3.3.1, 3.3.2). Modellen met gladde wanden: handmatig schoonmaken: Maak de matig warmer oven schoon met een doekje bevochtigd met warm water en azijn. Modellen met ruwe wanden: zelfreinigend. Bereidingsfunctie , op 250^ gedurende 30-60 minutes).
3.4 Schoonmaken van de boenzijde. Wanner de grill neergeklapt kan worden (3.4.1, 3.4.2), haalt u waar een met warm water en azijn bevochtigdoeke overheen.
3.5 Buitenzijde van de oven schoonmaken. Gebruik neutrale producten en maak de buitenzijde goed droog met een zachte doeck..

Waarschuwingen bij schoonmaken: 1. Vergewis u ervan dat de oven uit is. 2. Gebruik nooit een stoornreiniger.

Oplossen van problemen

Een aantal probleemgevallen kurz u zich oplossen.

4.1 Hij functioneert Niet. Controller of de oven aangesloten is en/of de keuzeknop van deijd Niet op 0 staat.
4.2 Tijdens de bereiding kommt er rookuit. Verlaag de temperatuur en/of maak de oven schoon (punt 3.3).
4.3 Hij maakt lawaai na de bereiding. Dat is normalaal, de ventilator blijft draaien totdat de temperatuur binnen en buiten lager is.

De modellen met een digitaal scherm hebben een diagnosesysteme die problemen opspoort en waar melding van maakt. U kunt die afl ezen van het scherm:

4.4 Hij functioneert nicht. knippert. Zet de keuzeknop van de functies op 0 en stel de tijd in (punt 2.3).
4.5 Hij functioneert nicht. knippert. De oven heeft een aantal uren gefunctioneerd en om redenen van veilighheid is die automatischuitgeschakeld. Zet de keuzeknop van de functies op O en stel de tijd in (punt 2.3).
4.6 Hij functioneert nicht. knippert. Zet de keuzeknop van de functies op 0 en deblokkeer de oven (punt 2.11).
4.7 Hij functioneert. nippert. Druk op een willekeurige knop.

• Voer geen reparatiehandelingen uit aan de oven, bel waar de technische Dienst.

Veiligheid

• De installmentie van de oven dient te worden uitgevoerd door een geautoriseerd installerateur met inachtneming van de instructies en de schema's van de fabrikant.
• De elektrische installmentie dient geschikt teijken voor het maximale vermogen dat staat aangegeven op het productplaatje en het stopcontact dient teijken geaard in

overeenstemming met de desbeteffende regelgeving.

• Het stroomnet dat de oven voedt dient te zich voorzien van een omnipolaire schakelaar met een afstandussen de contacten van ten minste 3mm
• Wonneer de voedingskabel beschadigd is要去peze, om gevaar te voorkomen, worden verrangen door de afdeling after-sales of door bevoegd personeel.
• Vergewis u ervan dat het apparaat uitgeschakeld is voordat u het lampje verrangt om eventuele stroomschokken te voorkomen.
• Gebruik voor het schoonmaken van de deur geen schuurmiddelen of harde metalen sponsjes, aangezien die krassen hunnen make op het oppervlak en de glasplaat hunnen doeben breken.
• Laatkleine kinderenietindebuurt van de oven komen.Tijdens het functioneren worden sommige gewoon toegankelijke onderdelen warm.
  Zorg ervoor dat u de verwarmingselementen in de oven Niet aanraakt.
• Dit apparaat is nicht bedoeld voor gebruik door personen met een handicap.

Milieu

Bij het ontwerp van de oven heeft men rekening gehonden met de bescherming van het milieu.

Respecteer het milieu. Verwarm de oven alleen voor wanner dat nodig is (raadpleeg de tabel). Gebruik bij voorkeur alleen bakvormen met een donkere kleur. Bij lange bereidingstijden schakelt u de oven 5 of 10 minutes voor het eindeuit.

Behandeling van elektrisch en elektronisch afval.

Gooi die apparaten nicht weg met het gewone huisvuil.

Breng uw oven maar een speciaal inzamelpunt. Door het recycleren van huishoudelijkke apparaten worden negatieve gevolgen voor gezondheid en milieuvoorkomen en bespaart u energia en geld. Voor meer informatatie neemt u contact op met deplaatselijkke autoriteiten of met de winkel waar u de oven heeft gekocht.

Bereidingsstabel

Gerecht	Programma en temperatuur	Tijd Positie		Voor- verwar- men	Accessoires
kalfsvlees 1,5 Kg	190°C	210°C 1 50 - 60 min nee
varkensvlees 1,5 Kg	150°C	180°C 85 - 95 min	2	nee
lamsvlees 1,2 Kg	200°C	220°C 40 - 50 min	2	nee
kalkoen 4 Kg	170°C	190°C 115 - 125 min	1	nee
kip 1,25 Kg	210°C	230°C 50 - 60 min	1	nee
gebakken rode paprika 1,25 Kg	190°C	210°C 30 - 40 min	2	nee
gevulde tomaten 4 eenh.	200°C	220°C 15 - 19 min	2	nee
gegrilde heek 1,5 Kg	210°C	230°C 7 - 9 min	2	ja
kreeft in de oven bereid 1 Kg	220°C	240°C 4 - 5 min	4	ja
gegrilde vis 1 Kg	200°C	220°C 13 - 17 min	2	ja
kabeljauw in de oven bereid 1,5 Kg	210°C	220°C 7 - 9 min	2	ja
pizza	200°C	220°C 18 - 22 min	1	ja
brood	200°C	220°C 18 - 22 min	2	nee
muffins	190°C	210°C 15 - 19 min	2	ja
karamelpudding	130°C	150°C 30 - 40 min	1	nee
ontdooien voor elk type gerecht	75°C		2	nee
