Produkttyp	Einbau-Elektrobackofen
Marke	Fagor
Modell	6H475X
Abmessungen (B x H x T)	595 x 595 x 550 mm (Schätzung)
Nettogewicht	Etwa 30 kg (Schätzung)
Stromversorgung	230 V, 50 Hz, 16 A (Schätzung)
Maximale Leistung	Etwa 3000 W (Schätzung)
Garfunktionen	Umluft, Ober-/Unterhitze, Grill, Auftauen, Heißluft
Anzahl der Einschubebenen	5
Bedienungsart	Mechanisch (konventionell) oder digital je nach Ausführung
Anzeige	Digital- oder Analoguhr je nach Modell
Timer	Ja, mit Programmierung von Dauer und Ende
Kindersicherung	Ja, über Tastenkombination oder mechanische Bedienung
Innenbeleuchtung	Ja, Innenlampe
Reinigung	Manuell (glatte Wände) oder Selbstreinigung (raue Wände) je nach Version
Mitgeliefertes Zubehör	Standardrost, Standardblech, tiefes Blech, teil-/vollausziehbare Roste je nach Modell
Aufstellungsarten	Freistehend, mit Glaskeramik-Kochfeld oder Kombination Ofen + Kochfeld
Energieeffizienzklasse	Nicht angegeben (Schätzung A+)
Maximale Temperatur	250 °C
Innenraumvolumen	Etwa 70 L (Schätzung)
Sicherheit	Automatische Abschaltung nach mehreren Stunden, schnell abkühlende Tür
Reparierbarkeit	Zugelassener Kundendienst, Ersatzteile beim Hersteller erhältlich

Häufig gestellte Fragen - 6H475X FAGOR

Wie stelle ich die Uhrzeit am Fagor 6H475X Backofen ein?

Bei einer Analoguhr drücken Sie den unteren Knopf und drehen ihn, um die Uhrzeit einzustellen. Bei einer Digitaluhr drücken Sie die blinkende Taste und stellen dann mit den Tasten + und - ein.

Wie verwende ich den Timer?

Drehen Sie den Zeitknopf auf die gewünschte Minutenanzahl. Für unbegrenzten Betrieb stellen Sie ihn auf die Position Manuell.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob das Gerät eingesteckt ist und die Zeitschaltuhr nicht auf 0 steht. Wenn ein Code blinkt, stellen Sie die Bedienelemente auf 0 und stellen Sie die Uhrzeit ein (falls erforderlich).

Wie reinige ich das Innere des Ofens?

Bei glatten Wänden reinigen Sie lauwarm mit einem feuchten Tuch (heißes Wasser + Essig). Bei rauen Wänden (selbstreinigend) verwenden Sie die Garfunktion bei 250°C für 30 bis 60 Minuten.

Wie aktiviere ich die Kindersicherung?

Bei Analoguhr drücken Sie den unteren Knopf und drehen ihn bis zur Verriegelungsposition. Bei Digitaluhr drücken Sie gleichzeitig die Tasten + und - für 3 Sekunden.

Warum tritt beim Backen Rauch aus?

Reduzieren Sie die Temperatur und reinigen Sie das Ofeninnere. Leichter Rauch kann bei der ersten Verwendung normal sein.

Wie taue ich Lebensmittel auf?

Verwenden Sie die Garfunktion bei 75°C, ohne Vorheizen. Legen Sie das Lebensmittel auf Position 2 und verwenden Sie den Rost.

Welches Zubehör wird mit dem Ofen geliefert?

Je nach Modell erhalten Sie ein Standardblech, ein tiefes Blech, einen Standardrost und ggf. teil-/vollausziehbare Roste.

Wie tausche ich die Innenlampe aus?

Trennen Sie das Gerät vor dem Eingriff vom Netz. Die Lampe muss von einem qualifizierten Techniker oder gemäß der Anleitung in der Bedienungsanleitung ausgetauscht werden.

Was tun, wenn ein Fehlercode auf dem Display blinkt?

Konsultieren Sie die Anleitung: z.B. wenn das Uhrensymbol blinkt, stellen Sie die Uhrzeit ein. Wenn das Verriegelungssymbol blinkt, entriegeln Sie den Ofen. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG 6H475X FAGOR

Sehr wichtig: Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie den Herd benutzen. Dokumente und Zubehör fienden Sie im Herd.

These Bedienungsanleitung ist so konzipiert, dass die Texte mit den entsprechenden Bildern in Beziehung stehen.

Feststellung des Modells

Stellen Sie das Modell Ihres Herdes fest. (,a^ ,b^ , ,c^ ,d^ ,,e^ ,f^ ) Vergleichen Sie hierzu das Bedienfeld Ihres Gerates mit dem auf den Abbildungen.

1

Installation

1.1 Auspacken. Entfernen Sie die Schutzelemente.
1.2 Anschluss an das Stromnetz. Beachten Sie stets die Daten auf dem Typenschild (1.2.1) sowie die Maße des Möbelstücks, in das sie den Herd hineinstellen (1.2.2, 1.2.3).

Backofen: Das Gerat ist mittels einem einphasigen festen Anschluss an das Netz anzuschlieben, bei der eine Nullung (blau) mit Nulleiter gewährleistet sein muss (1.2.4). Führn Sie den Ofen in die Öffnung ein und achten Sie darauf, dass offen kein überschüssiges Kabel verbleibt (1.2.5, 1.2.6). Befestigen Sie den Ofen mit den mitgelieferten Schrauben am Möbelstück (1.2.7).

Herde für Glaskeramikkochfelder: Der Herd wird ausschließlich mit den vom Hersteller empfohlenen Glaskeramikkochfeldern installiert, um Gefahr zu verhindern. Stellen Sie die Kochplatte auf die Arbeitsfläche und losen Sie den Schaltkasten (1.2.8) los. Führren Sie die Platte unter Berücksichtigung der Installationsanforderungen in die Öffnung an der Arbeitsfläche ein (siehe Handbuch für die Platte) (1.2.9). Führren Sie den Herd in die Öffnung an dem Möbelstück ein und halten Sie darauf Raum für seine Handhabung (1.2.10). Schrauben Sie den Kasten an den Herd (1.2.11, 1.2.12). Schließen Sie die Platte an den Herd an (1.2.13). Führren Sie den Herd ganz ein und befestigen Sieihn mit den mitgelieferten Schrauben (1.2.14, 1.2.15). Drücken Sie die Anzeigeringe für die Bedienknöfte je nach Kochstelle (1.2.16) und die Bedienknöfte (1.2.17) an.

Herd und Mulde: Schlieben Sie den Herd ans Netz an (1.2.4). Führer Sie die Mulde unter

Berücksichtigung der Installationsanforderungen in die Öffnung an der Arbeitsfläche ein (siehe Handbuch für die Mulde) (1.2.18). Führen Sie den Herd in die Öffnung an dem Möbelstück ein und halten Sie damit Raum für seine Handhabung (1.2.10). Schließen Sie die Mulde am Herd an (1.2.19). Führen Sie den Herd ganzen und befestigen Sieihn mit den mitgelieferten Schrauben (1.2.14, 1.2.15).

2

Gebrauch

Vor dem Gebrauch Ihr's neuen Herdes heizen Sie ihn zuerst in leerem Zustand auf. (ohne eine Speise, auf Position, bei 250^ und 30 Minuten Dauer). Es kann Rauch oder ein unangenehmer Geruch entstehen (dies ist auf Grund der Erwärung von Fettresten etc. normal). Nach dem Abkühlen des Herdes führen Sie eine Vorreinigung des Innenbereichs mit einem feuchten Lappen durch.

2.1 Zubehor. Je nach Modell verfügen Sie über ein Standard-Blech (2.1.1), ein tiefes Blech (2.1.2) und einen Standard-Rost (2.1.3), die unabhängig voneinander Funktionieren. Außer dem konnen Sie jeges Blech mit dem Standard-Rost (2.1.4) kombinierten, wobei eine Einheit entstehen. Der teilausziehbare Rost (2.1.5) und der ganz ausziehbare Rost (2.1.6, 2.1.7) sind Träger der Bleche bzw. der Einheit (2.1.8). Beachten Sie die Position der Roste beim Einführren in den Innenbereich. Sie sind zur Kippsicherheit seitlich mit Einkerbungen (2.1.9) versehen.
2.2 Position Zubehör. Es stehen themselves 5 Positionen für die Zubehörnteile 1,2,3,4,5 zur Verfugung.
2.3 Einstellen der Zeit. Analoguhr: Drucken Sie den unteren Bedienknopf und drehen Sieihn (2.3.1). Stellen Sie die Uhrzeit ein (2.3.2). Digitaluhr: Drucken Sie die Taste. Das Symbol beginnt zu blinken (2.3.3). Stellen Sie die Zeit mit den Tasten +, (2.3.4) ein. Nach einigen Sekunden hort das Symbol zu blinken auf (2.3.5). Anmerkung: Stellen Sie die Zeit nach einer Unterbrechung der Stromzufahr oder nach der Zeitumstellung wieder ein.
2.4 Zu garende Speisen. Stellen Sie die Speise in den Herd. Wahlen Sie das Zubehörteil/die Zubehörteile

und die Position aus. Schauen Sie vorher in der Tabelle zum Garen nach. Schlieben Sie die Tur.

2.5 Auswahl Garfunktion Wahlen Sie die Garfunktion gemaB Model durch Drehen des Wahlschalters. Es leuchtet die Betriebskontrollleuchte.
2.6 Temperaturauswahl Wahlen Sie die Temperatur durch Drehen des Wahlschalters. Die Kontrolleuche goes aus, wenn die gewählte Temperatur erreicht ist.

ZEITFUNKTIONEN

2.7 Auswahl der Dauer. Zeitschalter L: Wahlen Sie die Minuten durch Drehen des Wahlschalters (2.7.1). Wenn Sie mochten, dass das Gerät für unbegrenzte Zeit in Betrieb ist, stellen Sie es auf Manual-Position

Analoguhr: Drehen Sie den Bedienknopf unter nach links und wahlen Sie die Minutes (2.7.2). Wenn Sie möchen, dass das Gerät für unbegrenzte Zeit in Betrieb ist, stellen Sie es auf Manual-Position. Stellen Sie sicher, dass der rote Pfeil mit den Stunden, die durch die Uhrzeiger angezeigt werden, übereinstimmt.

Digitaluhr: Drucken Sie die Taste . Das Symbol beginn't zu blinken (2.7.3). Stellen sie die Dauer mit den Tasten +, (2.7.4). ein. Nach einigen Sekunden hört das Symbol zu blinken auf.

2.8 Auswahl Zeit des Beginns.

Analoguhr: Nach Auswahl von Programm, Temperatur und Dauer drücken Sie den Bedienknopf offen und drehenihn, bis der rote Pfeil die Anfangszeit anziegt.

2.9 Auswahl Zeit Ende.

Digitaluhr: Nach Auswahl von Programm, Temperatur und Dauer drücken Sie die Taste .Das Symbol beginnt zu blinken (2.9.1). Stellen Sie die fur das Ende gewünschte Zeit durch Drucken der Tasten ^+ -2.9.2)in. Nach einigen Sekunden hort das Symbol zu blinken auf.

2.10 Funktion Signalgerät.

Analoguhr: Wahlen Sie die Position 0 mit dem Bedienknopf des Programms (2.10.1). Drücken und drehen Sie den Bedienknopfiben, bis der rote Pfeil die Zeit fur das Signal anzeigt (2.10.2). Dies Funktioniert nur bei ausgeschalteten Herd.

Digitaluhr: Drucken Sie mehrere Male die Taste .Das Symbol beginnt zu blinken (2.10.3). Stellen Sie die Dauer mit den Tasten +, -2.7.4) ein. Nach einigen Sekunden hort das Symbol zu blinken auf. Dies Funktioniert bei ein- und ausgeschaffetem Herd.

2.11 Sperrfunktion. Diese Funktion dient dazu, eine Betätigung durch Kinder zu vermeiden.

Analoguhr: Drücken Sie den Bedienknopf unter und drehen Sieihn bis zur Auswahl von (2.11.1)

Digitaluhr: Drucken Sie 3 Sekunden lang gleichzeitig die Tasten+, Das Symbol wird angezeigt (2.11.2). Zum Aufheben der Sperrung wiederholen Sie diesen Schritt.

Hinweise zum Gebrauch: Nach dem die Garzeit abgelaufen ist, stellen Sie die Funktionsschalter und Temperatur auf Position 0 und den Zeitschalter auf Manual-Position. Offnen Sie vorsichtig die Tur des Herdes, da helber Dampf entweichen kann.

3 Wartung und Reinigung

3.1 Reinigung des Zubehörteile. Die Zubehörteile sind spülmaschinengeignet. Wenn Sie sie per Hand reinigen, verwenden Sie ein gewöhnliches Spülmittel.
3.2 Reinigung der Seitenführungen. Entfemen Sie die Führungen (3.2.1, 3.2.2), (3.2.3, 3.2.4) entsprechend des Modells. Sie sind spülmaschinengeignet. Wenn Sie sie per Hand reinigen, verwenden Sie ein gewöhnliches Spülmittel und nehmen Sie einen Schwamm oder eine Bürste zur Hilde.
3.3 Reinigung des Innenbereichs des Herdes. Schalten Sie das Licht inner an (3.3.1, 3.3.2).Modelle mit glatten Wänden: Reinigung per Hand. Reinigen Sie den Herd bei lauer Temperatur mit einem Lappen mit warmem Wasser und Essig. Modèle mit rauhen Wänden: Selfstreinigend. Garfungkction, bei 250^ und 30- 60 Minuten Dauer.
3.4 Reinigen des oberen Abschlusses des Innebereichs. Wenn der Rost ausziehbar ist (3.4.1, 3.4.2), reinigen Sieihn durch einen Lappen mit warmen Wasser und Essig.
3.5 Reinigung des Außenbereichs des Herdes.
Verwenden Sie neutrale Produkte und trocknen Sieihn mit einem weichen Lappen gut ab.

Hinweise zum Gebrauch: 1. Stellen Sie sicher, dass der Herd ausgeschaltet ist. 2. Verwenden Sie niemals Dampfreiniger.

Problembehbung

Es existiert eine Reihe von Vorlällen, die Sie selbst lose nken.

4.1 Das Gerät Funktioniert nicht. Stellen Sie sicher, dass das Gerät angeschlossen ist und/oder dass der Zeitwahrschein sich nicht auf 0 befindet.
4.2 Wahrend des Garvorgangs entweicht Rauch. Verringern Sie die Temperatur und/oder reinigen Sie den Herd (Punkt 3.3).
4.3 Geräische nach dem Garvorgang. Das ist normal; der Ventilator ist weiterhin in Betrieb, bis Innen- und Außentemperatur verringgert werden.

Die Modelle mit Digitalanzeige enthalten ein Diagnose-System, das jegliche Vorfälle aufspürt und anziegt. Sie sind auf der Anzeige sightbar:

4.4 Kein Betrieb. Es blinkt das Symbol Stellen Sie den Auswahlschalter für die Funktionen auf 0 und stellen Sie die Zeit ein (Punkt 2.3).
4.5 Kein Betrieb. Es blinkt das Symbol Der Herd war mehrere Stunden lang in Betrieb und hat sich aus Sicherheitsgründen automatisch abgeschaltet. Stellen Sie den Auswahslschalter für die Funktionen auf 0 und stellen Sie die Zeit ein (Punkt 2.3).
4.6 Kein Betrieb. Das Symbol 一 一 blinkt. Stellen Sie den Auswahlschalter fur die Funktionen auf 0 und haben Sie die Sperre des Herdes auf (Punkt 2.11).
4.7 Betrieb. Das Symbol bInkt. Betätigen Sie eine beliebige Taste.

• Manipulieren Sie den Herd nicht, um ihn zu reparieren, rufen Sie ihren Kundendienst an.

Sicherheit

Die Installation des Herdes muss durch einen zuständigen Installateur durchgeführt werden, der die Anweisungen und Schemata des Herstellers befolgt.
Die Elektroinstallation muss gemäß der auf dem Typenschild angegebenen Maximalleistung

bemessen werden und die Steckdose mit Erdung vorschriftsgemäß sein.

• Der Stromkreis, der den Herd speist, muss einen Schalter mit allpoliger Trennung mit mindestens 3mm Kontaktoffnung aufweisen.
• Wenn das Stromkabel beschädigt ist, muss es durch Ihren Kundendienst oder ähnlich qualifi ziertes Personal ausgetauscht werden, damit Gefahren vermieden werden.
• Stellen Sie sicher, dass das Gerät abgeschaltet ist, bevor Sie die Lampe austauschen, um mögliche Stromschläge zu vermeiden.
• Verwenden Sie keine Poliermittel oder harten Metalschwämme für die Reinigung der Herdtür, da die Fläche zerkratzt und Bruch mit Glassplittern hervorgerufen werden können.
• Halten Sie keine Kinder vom Herd fern.
  Während des Betriebs konnen eine der zugänglichen Bereiche heißt werden.
• Vermeiden Sie das Berühren der Heizelemente des Herds.
• Dieses Gerät ist nicht für den Gebrauch von Menschen mit Behinderung geeignet.

Umwelt

Der Herd wurde unter Berücksichtigung des Umweltschutzes konzipiert.

Denken Sie an die Umwelt. Vorheizen des Herdes nur bei Notwendigkeit (schauen Sie in der Tabelle nach). Verwenden Sie vorzugswise Formen in dunklen Farben. Bei langen Backzeiten stellen Sie den Herd 5 oder 10 Minuten vor der vorgesehenen Zeit ab.

Handhabung von Abfallprodukten elektrischer und elektronischer Geräte.

Entsorgen Sie Geräte nicht zusammen mit Haushaltsmüll.

Bringen Sie den Herd in ein Entsorgungszentrum. Die Entsorgung von Elektrohaushaltsgeräten verhindert negative Auswirkungen auf Gesundheit, Umwelt und ermöglich das Einsparen von Energie und Ressourcen. Für weitere Informationen wenden Sie sich an die lokalen Behörden oder an die Einrichtung, in der Sie den Herd erworben haben.

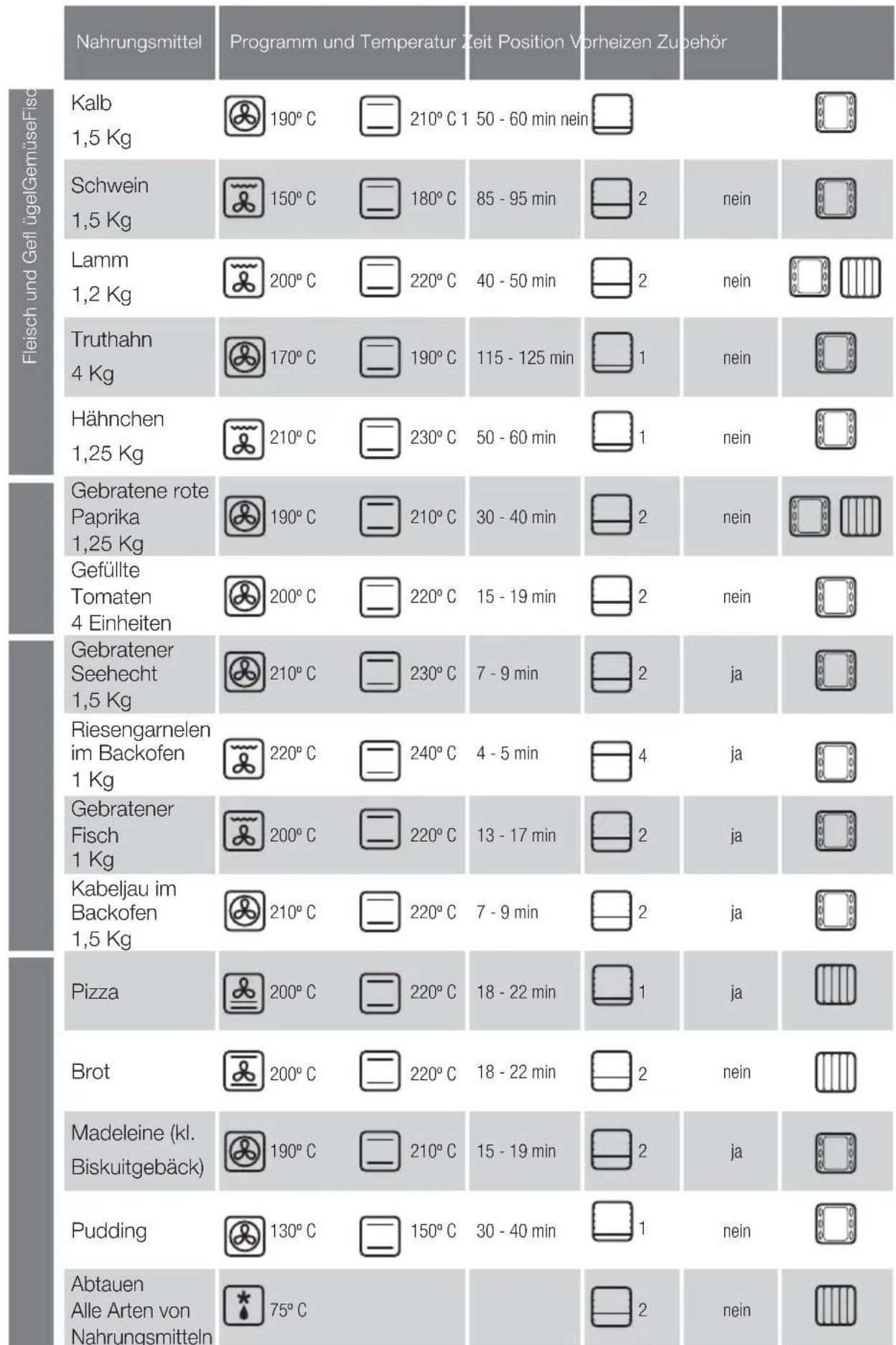

Tabelle zum Garen
