РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 6H475X FAGOR

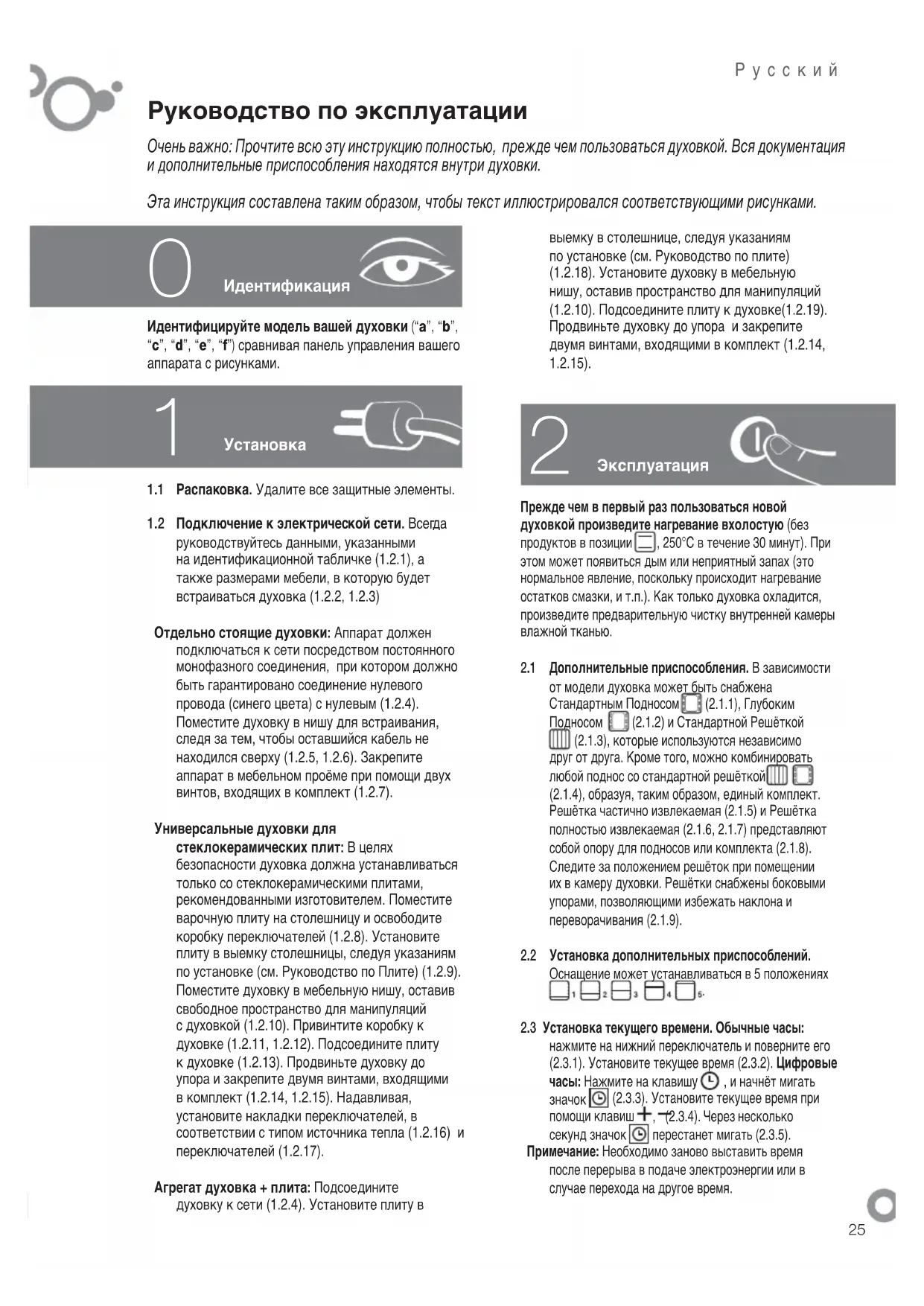

Руководство по эксплуатации

Очень важно: Прочтите всю эту инструкцию полностью, прежде чем пользоваться духовкой. Вся документация

и дополнительные приспособления находятся внутри духовки.

Эта инструкция составлена таким образом, чтобы текст иллюстрировался соответствующими рисунками.

Идентифицируйте модель вашей духовки (“a”, “b”,

“c”, “d”, “e”, “f”) сравнивая панель управления вашего

аппарата с рисунками.

1.1 Распаковка. Удалите все защитные элементы.

1.2 Подключение к электрической сети. Всегда

руководствуйтесь данными, указанными

на идентификационной табличке (1.2.1), а

также размерами мебели, в которую будет

встраиваться духовка (1.2.2, 1.2.3)

Отдельно стоящие духовки: Аппарат должен

подключаться к сети посредством постоянного

монофазного соединения, при котором должно

быть гарантировано соединение нулевого

провода (синего цвета) с нулевым (1.2.4).

Поместите духовку в нишу для встраивания,

следя за тем, чтобы оставшийся кабель не

находился сверху (1.2.5, 1.2.6). Закрепите

аппарат в мебельном проёме при помощи двух

винтов, входящих в комплект (1.2.7).

Универсальные духовки для

стеклокерамических плит: В целях

безопасности духовка должна устанавливаться

только со стеклокерамическими плитами,

рекомендованными изготовителем. Поместите

варочную плиту на столешницу и освободите

коробку переключателей (1.2.8). Установите

плиту в выемку столешницы, следуя указаниям

по установке (см. Руководство по Плите) (1.2.9).

Поместите духовку в мебельную нишу, оставив

свободное пространство для манипуляций

с духовкой (1.2.10). Привинтите коробку к

духовке (1.2.11, 1.2.12). Подсоедините плиту

к духовке (1.2.13). Продвиньте духовку до

упора и закрепите двумя винтами, входящими

в комплект (1.2.14, 1.2.15). Надавливая,

установите накладки переключателей, в

соответствии с типом источника тепла (1.2.16) и

переключателей (1.2.17).

Агрегат духовка + плита: Подсоедините

духовку к сети (1.2.4). Установите плиту в

выемку в столешнице, следуя указаниям

по установке (см. Руководство по плите)

(1.2.18). Установите духовку в мебельную

нишу, оставив пространство для манипуляций

(1.2.10). Подсоедините плиту к духовке(1.2.19).

Продвиньте духовку до упора и закрепите

двумя винтами, входящими в комплект (1.2.14,

Прежде чем в первый раз пользоваться новой

духовкой произведите нагревание вхолостую (без

250°C в течение 30 минут). При

этом может появиться дым или неприятный запах (это

нормальное явление, поскольку происходит нагревание

остатков смазки, и т.п.). Как только духовка охладится,

произведите предварительную чистку внутренней камеры

2.1 Дополнительные приспособления. В зависимости

от модели духовка может быть снабжена

Стандартным Подносом

(2.1.2) и Стандартной Решёткой

(2.1.3), которые используются независимо

друг от друга. Кроме того, можно комбинировать

любой поднос со стандартной решёткой

(2.1.4), образуя, таким образом, единый комплект.

Решётка частично извлекаемая (2.1.5) и Решётка

полностью извлекаемая (2.1.6, 2.1.7) представляют

собой опору для подносов или комплекта (2.1.8).

Следите за положением решёток при помещении

их в камеру духовки. Решётки снабжены боковыми

упорами, позволяющими избежать наклона и

переворачивания (2.1.9).

2.2 Установка дополнительных приспособлений.

Оснащение может устанавливаться в 5 положениях

2.3 Установка текущего времени. Обычные часы:

нажмите на нижний переключатель и поверните его

(2.3.1). Установите текущее время (2.3.2). Цифровые

часы: Нажмите на клавишу

(2.3.3). Установите текущее время при

, (2.3.4). Через несколько

перестанет мигать (2.3.5).

Примечание: Необходимо заново выставить время

после перерыва в подаче электроэнергии или в

случае перехода на другое время.Русский

2.4 Пищевые продукты: Поместите продукты в духовку.

Выберите приспособление(я) и его положение,

проконсультируйтесь предварительно с таблицей

приготовления. Закройте дверцу.

2.5 Выбор функции приготовления.

функцию приготовления в зависимости от модели

поворачивая переключатель.

Загорится контрольная лампочка рабочего режима.

2.6 Выбор температуры

. Установите температуру,

поворачивая переключатель. Контрольная

лампочка погаснет, когда будет установлена нужная

2.7 Установка времени приготовления. Таймер

: Установите минуты, поворачивая переключатель

(2.7.1). Если вы хотите, чтобы духовка работала без

временного ограничения, установите её в позицию

Обычные часы: Установите минуты, поворачивая

переключатель влево (2.7.2). Если вы хотите, чтобы

духовка работала без временного ограничения,

установите её позицию ручного управления

сделайте так, чтобы красная стрелка совпадала с

временем, которое показывают стрелки часов.

Цифровые часы: Нажмите на клавишу

начнёт мигать значок

(2.7.3). Установите время

приготовления при помощи клавиш

Через несколько секунд значок

2.8 Установка времени запуска.

Обычные часы: После установки программы,

температуры и времени приготовления нажмите

верхний переключатель и поверните так, чтобы

красная стрелка показывала время запуска.

2.9 Установка времени завершения

Цифровые часы: После установки программы,

температуры и времени приготовления нажмите на

, и начнёт мигать значок

Установите время завершения при помощи клавиш

, (2.9.2). Через несколько секунд значок

2.10 Функция сигнализации

Обычные часы: Установите переключатель

программ в позицию 0 (2.10.1). Нажмите на верхний

переключатель и поверните его так, чтобы красная

стрелка указывала время сигнала (2.10.2). Только если

духовка находится в неработающем состоянии.

Цифровые часы: Нажмите несколько раз на клавишу

и начнёт мигать значок

(2.10.3). Установите

время приготовления при помощи клавиш

(2.7.4). Через несколько секунд значок

мигать. Духовка может находиться как в работающем,

так и в неработающем состоянии.

2.11 Функция блокировки: Чтобы дети не могли

манипулировать с духовкой.

Обычные часы: Нажмите на нижний переключатель и

поверните его так, чтобы выбрать

Цифровые часы: нажимайте в течение 3 секунд

одновременно клавиши

, , и отобразится значок

(2.11.2). Для разблокировки повторите операцию.

Предупреждение: По окончании времени приготовления

установите переключатели функций и температуры в

положение 0, а переключатель времени в позицию ручного

. Открывайте осторожно дверцу духовки, так

как оттуда может вырваться горячий пар.

3.1 Чистка дополнительных приспособлений. Все

приспособления пригодны для мытья в посудомоечной

машине. При чистке вручную используйте обычные

моющие средства. Чтобы облегчить чистку

приспособлений, их можно предварительно замочить.

3.2 Чистка боковых направляющих. Извлеките

направляющие (3.2.1, 3.2.2), (3.2.3, 3.2.4) в зависимости

от модели. Они пригодны для мытья в посудомоечной

машине. При чистке вручную используйте обычные

моющие средства, а также губку или щётку.

3.3 Чистка внутренней поверхности камеры духовки.

Включите внутреннее освещение (3.3.1, 3.3.2).

Модели с гладкими стенками: чистка вручную.

Чистите духовку при умеренной температуре, чистка

производится куском ткани с использованием горячей

воды и уксуса. Модели с шероховатыми стенками:

самоочищающиеся. Функция приготовления

250°C и времени приготовления 30-60 минут.

3.4 Чистка потолка. При откидном гриле (3.4.1, 3.4.2)

чистка производится куском ткани с использованием

горячей воды и уксуса.

3.5 Чистка наружных поверхностей духовки.

Используйте нейтральные моющие средства, хорошо

вытрите духовку куском мягкой ткани.

Предупреждения: 1. Удостоверьтесь в том, что духовка

находится в неработающем состоянии. 2. Никогда не

используйте паровые очистители.Русский

Некоторые проблемы вы можете решить сами.

4.1 Духовка не работает. Удостоверьтесь в том, что

духовка подключена к сети и/или что переключатель

времени не находится в положении 0.

4.2 Во время приготовления появляется дым.

Уменьшите температуру и/или почистите духовку

4.3 Духовка производит шум, когда приготовление

уже завершено. Это нормальное явление,

вентилятор продолжает работать, чтобы понизить

температуру внутри и снаружи духовки.

Модели с цифровым дисплеем снабжены системой

диагностики, позволяющей обнаруживать любые

неполадки и сигнализировать о них. Это отображается

4.4 Духовка не работает. Мигает значок

Установите переключатель функций в положение 0 и

установите текущее время (пункт 2.3).

4.5 Духовка не работает. Мигает значок .

Духовка работала в течение нескольких часов

и автоматически отключилась для обеспечения

безопасности. Установите переключатель функций в

положение 0 и установите текущее время (пункт 2.3).

4.6 Духовка не работает. Мигает значок

Установите переключатель функций в положение 0

и снимите блокировку (пункт 2.11).

4.7 Духовка не работает. Мигает значок

• Не производите с духовкой никаких

манипуляций, свяжитесь с отделом

Конструкция духовки основана на принципах защиты

Соблюдайте принципы защиты окружающей

среды. Производите предварительное нагревание

духовки, только если это необходимо (см. таблицу).

При длительной работе духовки выключайте её за 5-10

минут до установленного времени.

Проблема отработанных электрических и

электронных аппаратов.

Не выбрасывайте аппараты вместе с обычными

Передайте вашу духовку в специальный центр приёмки.

Утилизация бытовых электроприборов позволяет

избежать негативных последствий для здоровья,

окружающей среды и помогает экономить

электроэнергию и ресурсы.

Для получения дополнительной информации обратитесь

к местным властям или в организацию, где вы приобрели

• Установка духовки должна осуществляться

квалифицированным специалистом по монтажу

в соответствии с инструкциями и схемами

• Электроустановка должна производиться в

соответствии с максимальной мощностью, указанной

на идентификационной табличке, и с использованием

электрической розетки с заземлением,

соответствующим нормам.

• Цепь электрического тока, питающего духовку,

должна быть снабжена омниполярным прерывателем

с минимальным расстоянием между контактами 3 мм.

• Если питающий кабель повреждён, он должен

быть заменён персоналом отдела постпродажного

обслуживания или специалистами такой же

квалификации с целью обеспечения безопасности.

• Прежде чем заменить лампу удостоверьтесь в том,

что аппарат выключен, чтобы избежать удара током.

• Не используйте абразивные чистящие средства или

жёсткие металлические мочалки для чистки дверцы

духовки, так как это может привести к повреждению

поверхности и к разрушению стекла.

• Не разрешайте маленьким детям находиться рядом

с работающей духовкой. Некоторые наружные части

изделия могут нагреваться.

• Избегайте дотрагиваться до нагревательных

элементов внутри духовки.

• Этот аппарат не предназначен для использования

людьми с ограниченными возможностями.Русский

Таблица приготовления

мясо и птицаовощирыба и морепродуктыразличныеč esky
