GEBRUIKSAANWIJZING VARNA HQ Power

Controller line van 3-pin naar 5-pin aanpassen (stekker en contact).

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betr effende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewore huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffend de

verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

	Wees voorzichtig bij de installatie: raak geen kabels aan die onder stroom staan om dodelijke elektroshocks te vermijden.
	Trek de stekker uit het stopcontact (trek niet aan de kabel!) voordat u het toestel reinigt en als u het niet gebruikt.
	Gebruik het toestel enkel binnenshuis. Bescherm te jen regen, vochtigheid en opspattende vloeistoffen.
	Houd buiten het bereik van kinderen en onbevoegden.
	Let op: dit toestel worct zeer warm tijdens het gebruik.
	Gebruik een ingeschakelde laserprojector met de grootste voorzichtigheid.Kijk niet rechtsreeks of onrechtstreeks (reflectie) in de laserstraal. Richt de laserstraal nooit rechtsreeks of via reflectie naar pers cnen of dieren om onherroepelijke schade aan ogen en huid te vermijden.Richt de laserstraal nooit naar explosieve gassen.
	Er zijn geen door de gebruiker vervangbare onderdelen in dit toestel. Voor onderhoud of reserveonderdelen, contacteer uw dealer.

• Dit toestel valt onder beschermings klasse I, wat wil zeggen dat het toestel geaard moet zijn. Een geschoolde technicus moet de elektrische aansluiting verzorgen.
• De beschikbare netspanning mag niet hoger zijn dan de spanning in de specificaties achteraan ce handleiding.
• De voedingskabel mag niet bescha digd zijn of ingekort worden. Laat uw dealer zo nodig een nieuwe kabel plaatsen.
• Maak het toestel vast met een geschikte veiligheidskabel (bv. VDLSC7N of VDLSC8N).

VDP5001RGBLD5

• Installeer het toestel op een minimumafstand van 0,5 m van ontvlambare en explosieve voorwerpen of stoffen.
• Zorg voor een minimumafstand van 0,5 m tussen de lichtuitgang van het toestel en het belichte oppervlak.
• Zorg dat de ventilatieopeningen nooit verstopt zijn. U mag het toestel nooit gedeeltelijk of volledig bedekken.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

Bescherm tegen stof en extreme temperaturen. Zorg dat de verluchtingsopeningen niet verstopt geraken. Voorzie een ruimte van minstens 2,5 cm tussen het toestel en elk ander object.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Ongeschoolde personen mogen dit toestel niet gebruiken. Meestal is beschadiging het gevolg van onprofessioneel gebruik.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. Andere toepassingen kunnen leiden tot kortsluitingen, brandwonden, elektrische schokken, enz. Bij onoordeelkundig gebruik vervalt de garantie.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Mechanische schade valt niet onder de garantie.
• Laat dit toestel installeren en onderhouden door een geschoolde technicus.
• Om beschadiging te vermijden, zet u het toestel best niet aan onmiddellijk nadat het werd blootgesteld aan temperatuurschommelingen. Wacht tot het toestel op kamertemperatuur gekomen is.
• Dit toestel is ontworpen voor professioneel gebruik op podia, in disco's, enz. U mag dit toestel enkel binnenshuis (<35°C, <75%RH) gebruiken en aansluiten op een wisselspanning van 230 VAC/50 Hz.
• Lichteffecten zijn niet ontworpen voor continue werking: regelmatige onderbrekingen doen ze langer meegaan. Laat het toestel na elke twee uur gebruik gedurende minstens 15 minuten afkoelen.
• Gebruik de oorspronkelijke verpakking wanneer u het toestel vervoert.
• Bewaar deze handleiding voor verdere raadpleging.

4. Eigenschappen

• laserprojector met rood-groen-blauwe laser
• tunneleffecten met cirkels, waaiers en lijnen
  • DMX-sturing via 5 kanalen
  • automatische en muzieksturing
• krachtige en snelle microprocessor
  • geruisloze beweging.

5. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

1 spanningsindicato r 6 aansluiting voedingskabel/zekering
2 ingebouwde microfoon 7 DMX-ingang
3 instelknop gevoeligheid	8	DMX-uitgang
4 aan-uitschakelaa r 9 DIP-schakelaars
5 beveiligingsleutel (afhankelijk van model)

6. Installatie

Kies een geschikte montageplaats. Monteer het toestel in de gewenste hoek via de beugel. Koppel de voedingskabel aan het lichtnet. Ontkoppel na gebruik.

Het toestel monteren

• Laat een geschoolde technicus dit toestel installeren conform EN 60598-2-17 en andere toepasselijke normen.
• De constructie waaraan het toestel wordt bevestigd, moet gedurende 1 uur 10 x het gewicht van dit toestel kunnen dragen zonder te vervormen.
• Maak het toestel ook vast met een veiligheidskabel.
• Sta nooit recht onder het toestel wanneer u het monteert, verwijdert of schoonveegt. Laat het toestel controlleren door een geschoolde technicus voor u het in gebruik neemt en laat het 1 x per jaar volledig nakijken.
• Installeer dit toestel op een plaats waar niemand langs moet lopen, kan neerzitten of het toestel kan aanraken.
• Een degelijke praktijkervaring is vereist voor de plaatsing van dit toestel. U moet de maximumbelasting van de draagconstructie kunnen berekenen, weten welk constructiemateriaal u kunt gebruiken en u moet het gebruikte materiaal en het toestel regelmatig laten nakijken. Monteer het toestel niet zelf indien u er geen ervaring mee heeft. Een slechte montage kan leiden tot verwondingen.
• Voor montage op een lichtbrug, gebruik een geschikte klem (niet meegelev.) en draai een M10 bout doorheen het midden van de (geplooide) beugel.
• Regel de gewenste invalshoek door middel van de montagebeugel en draai de regelschroeven stevig aan.
• Verwijder alle brandbaar materiaal in een straal van 0,5 m rond het toestel.
• Een geschoolde elektricien moet het toestel aansluiten.
• Sluit het toestel via de stekker aan op het lichtnet. Sluit het niet aan op een dimmerpack.
• De installatie moet voor het eerste gebruik gekeurd worden door een expert.

DMX512-aansluiting

• Indien van toepassing, sluit een XLR-kabel aan de vrouwelijke 3-pin XLR-uitgang van een controller (niet meegelev.) en de andere kant van de mannelijke 3-pin XLR-ingang [7] van de VDP5001RGBLD5. U kunt verscheidene VDP5001RGBLD5's aan elkaar koppelen met behulp van een seriële koppeling. Gebruik daarvoor een 2-aderige afgeschermde kabel met XLR ingang- en uitgangsaansluitingen.
• De maximaal aanbevolen kabellengte is 500 meter, het aanbevolen maximumaantal toestellen op eenzelfde aansluiting is 32.
• Een DMX eindweerstand is aanbevolen als de DMX-kabel vrij lang is of wordt gebruikt in een omgeving met veel elektrische ruis (bv. een discotheek). De eindweerstand voorkomt corruptie van het digitale controlesignaal door elektrische ruis. De DMX eindweerstand is niets meer dan een XLR-stekker met een weerstand van 120 Ω van pin 2 naar 3. Deze XLR-stekker wordt dan aangesloten op de XLR-uitgang [8] van het laatste toestel in de reeks.

7. Gebruik

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

7.1 Algemeen

1. Schakel het toestel uit. Steek de voedingskabel in de ingang [6] van de projector. Steek nu de stekker in het stopcontact.

2. Schakel de projector in met de aan-uitschakelaar [4] en de beveiligingsleutel [5]. De spanningsindicator [1] brandt.

De VDP5001RGBLD5 kan in verschillende modi gebruikt worden:

- muziek-gestuurd

1. Plaats alle DIP-switches [9] in de OFF-stand om de muzieksturing in te schakelen.

2. Regel de gevoeligheid van de microfoon [2] met de instelknop [3].

7.3 DMX-sturing

Sturing van het toestel via een universele DMX-controller.

• Alle DMX-gestuurde toestellen hebben een digitaal startadres nodig, zodat het juiste toestel reageert op de signalen. Dit digitale startadres is het kanaalnummer van waarop het toestel 'luistert' naar het signaal van de DMX controller. U kunt één enkel startadres gebruiken voor een groep toestellen of u kunt per toestel een nieuw startadres ingeven.
• Wanneer u een enkel startadres instelt, zullen alle toestellen 'luisteren' naar hetzelfde kanaal. Met andere woorden: wanneer u de instellingen voor 1 kanaal verandert, zullen alle toestellen er tegelijk op reageren. Wanneer u verschillende adressen instelt, dan luistert elk toestel naar een ander kanaal. Met andere woorden: wanneer u de instellingen van een kanaal verandert, zal enkel het toestel op dat kanaal reageren.
• In het geval van de 5-kanaals VDP5001RGBLD5, zult u het startadres van het eerste toestel op 1 (CH1\~5) moeten instellen, van het tweede toestel op 6 (1 + 5) (CH6\~10), van het derde op 11 (6 + 5) (CH6\~15), enz.

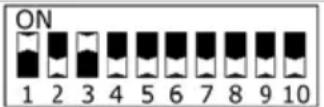

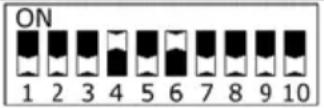

• Stel het startadres in met behulp van DIP-schakelaars [9] 1 tot 9 (binair):

Adres	DIP	schakelaar
5
19
40

	Schakelaar waarde
1	1
2	2
3	4
4	8
5	16
6	32
7	64
8	128
9	256

Binaire

Om een lichtpatroon selecteren

1. Stel de waarde van kanaal 1 in tussen 102\~152.
2. Selecteer een patroon via kanaal 2. Het toestel heeft 20 patronen. Enkele voorbeelden:

DMX-waarde	Laserpatroon
0-11
12-23
24-35
Etc.

Om een programma te selecteren

1. Stel de waarde van kanaal 1 in tussen 153\~203.
2. Selecteer een programma met de andere kanalen. De keuzemogelijkheden zijn:

Kanaal	DMX-waarde	Sturingsprogramma's
CH1	0-50	Muziekgestuurde modus
	51-101	Automatische modus
	102-152 Laserpatroon-modus (patroon is selecteerbaar via kanaal 2)
	153-203 Sturingsmodus (programma's zijn selecteerbaar via kanaal 2, 3, 4 of 5).
	204-255	Geen uitgang

VDP5001RGBLD5

De effecten via kanaal 1 in sturingsmølus (153-203) zijn:

Kanaal	DMX-waarde	Sturingsprogram ma's
CH2	0-25 5 X-as	rotatie van tegenwijzerszin - 3 top (128) - wijzerszin
CH3	0-25 5 Y-as	rotatie van tegenwijzerszin - 3 top (128) - wijzerszin
CH4	0-41 Wit
	42-8 3 Roo	d
	84-125 G	roen
	126-167 Blau	w
	168-2 09 Geel
	210-2 51 Roz	e:
	252-2 55 Cya	an
CH5	0-25 5 Sect	ieweergave (van kort naar lang)

8. Reiniging en onderhoud

• Alle gebruikte schroe ven moeten goed zijn aangespannen en mogen geen sporen van roest vertonen.
• De behuizing, de lenzen, de montagebeugels en de montageplaats (bvb. het plafond of het gebinte) mogen niet vervormd zijn of aangepast worden (geen extra gate n in montagebeugels, aansluitingen niet verplaatsen, enz.).
• Mechanisch bewegen de delen mogen geen sporen van slijtage vertonen en mogen niet onregelmatig bewegen.
• De voedingskabels mogen niet beschadigd zijn. Laat het toestel onderhouden door een geschooerde technicus.

Schak el het toestell uit en ontkoppel van het lichtnet alvorems onderhouds- of reinigingswerkzaamheden uit te voeren.

• Een regelmatige ond erhoudsbeurtz: al de levensduur van de laser, projector aanzienlijk verlengen. Reinig de lens na 20 gebruikscycli. Gebruik hiervo or een wattenstaafje en een we inig alcohol. Gebruik geen vochtige doek of chemische solventen.
• Maak het toestel geregeld schoon rnet een vochtige, niet pluizende doek. Gebruik geen alcohol of solventen.
• De gebruiker mag geen onderdelen vervangen, behalve de zekering.
• Bestel eventuele reserveonderdeler bij uw plaatselijke verdeler.

De zekering vervangen

Vervang een gesprongen zekering enkel door een zekering van hetzelfde type.

1. Ont koppel het toestel van de netspanning voor u de zekering vervangt.
2. Ma ak de zekeringhouder los met behulp van een schroevendraaier met platte kop.
3. Ver wijder de oude zekering en vervang door een zekering van hetzelfde type.
4. Pla ats de zekeringh ouder terug in het toestel en schakel de stroom weer in.

9. Technische specificaties

lasertype	DPSSL (Diode Pumped Solid State Laser)
laserklasse	3B
kleur/værmogen laser	rood: 650 nm / 150 mW
	groen: 532 nm / 50 mW
	blauw: 455 nm / 300 mW
total output power	500 mW
power supply	230 VAC ~ 50 Hz
cooling system	luchtgekoeld
dimensions	195 x 190 x 110 mm (zonder beugel)
total weight	2.3 kg

Gebruik dit toestel enkel met origiriele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel.

VDP5001RGBLD5

Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.hqpower.eu.

De informatie in deze handleiding kan te allen tijde worden gew ijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.
