MODE D'EMPLOI VARNA HQ Power

terminator - eindweerstand - résistance de terminaison - terminación - Terminierung

Modifier la ligne du contrôleur de 3 broches en 5 broches (fiche et contact).

Aux résidents de l'Union européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tir sélectif ; une déchèterie traitera l'appareil en question. Renvoyer les équipe nents usagés à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

	Être prudent lors de l’installation : toucher un câble sus tension peut causer des électrochocs mortels.
	Débrandner l’appareil s’il n’est pas utilisé ou pour le nettoyer. Tirer la fiche pour débrancher l’appareil ; π on pas le câble.
	Utiliser cet appareil uniquement à l’irtérieur. Protéger de la pluie, de l’humidité et des projections d’eau.
	Garder hors de la portée des enfants et des personnes non autorisées .
	Attention : l’appareil chauffe pendant l’usage.

VDP5001 RGBLD5

Utiliser un projecteur allumé avec prudence. Ne pas regarder, directement ou indirectement (réflexion) dans le faisceau laser. Ne jamais pointer le faisceau laser directement ou via réflexion vers des personnes ou des animaux afin d'éviter les lésions de l'œil ou de la peau. Ne jamais pointer le faisceau laser vers des matériaux explosifs.

Produit LASER classe 3B IEC 60825-1:2007 Laser rouge : Longueur d'onde: 650 nm Puissance: 150 mW Laser vert : Longueur d'onde: 532 nm Puissance: 50 mW Rayonnement laser visible. Evitez loute exposition directe au rayon. Laser bleu : Longueur d'onde: 455 nm Puissance: 300 mW

Il n'y a aucune pièce maintenable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

• Cet appareil ressort à la classe de protection I, ce qui implique que l'appareil doit être mis à la terre. Un technicien qualifié doit établir la connexion électrique.
• La tension réseau ne peut pas dépasser la tension mentionnée dans les spécifications à la fin de cette notice.
• Le câble d'alimentation ne peut pas être replissé ou endommagé. Demander à votre revendeur de renouveler le câble d'alimentation si nécessaire.
• Fixer l'appareil à l'aide d'un câble de sécurité adéquat (p.ex. VDLS C7N ou VDLS08N).
• Installer le VDP5001RGBLD5 à une distance minimale de 0,5 m de tout objet ou produit inflammable ou explosif.
• Respecter une distance minimum de 0,5 m entre la sortie lumière de l'appareil et la surface illuminée.
• Ne jamais obstruer les fentes d'aération. Éviter de couvrir, entièrement ou partiellement, le projecteur laser.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de notice.

Protéger contre la poussière. Protéger contre la chaleur extrême. Veiller à ce que les fentes de ventilation ne soient pas bloquées. Laisser une distance de minimum 2,5 cm entre l'appareil et tout autre objet.

Protéger contre les chocs et le traiter avec circonspection pendant l'opération.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser. Ne pas permettre pas aux personnes non qualifiées d'opérer cet appareil. La plupart des dégâts sont causés par un usage non professionnel.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser le spot qu'à sa fonction prévue. Tout autre usage peut causer des courts-circuits, des brûluires, des électrochocs, etc. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui er résultent.
  • L'usure mécanique le tombe pas sous la garantie.
• Confier l'installation et l'entretien à un personnel qualifié.
• Ne pas brancher l'appareil après e xposition à des variations de température. Afir d'éviter des dommages, attendre jusqu'à ce que l'appareil ait atteint la température ambiante avant de l'utiliser.

VDP5001RGBLD5

• Cet appareil a été développé pour usage professionnel dans des discothèques, des théâtres, etc. Employer cet appareil à l'intérieur (<35°C, <75%RH) et le connecter à une source de courant CA de 230 VCA/50 Hz.
• Un effet lumineux n'est pas conçu pour une opération continue. Des pauses régulières prolongeront sa vie. Laisser refroidir l'appareil pendant au moins 15 minutes après deux heures d'utilisation.
• Transporter l'appareil dans son emballage originel.
• Garder cette notice pour toute référence ultérieure.

4. Caractéristiques

• projecteur à laser rouge/vert/bleu
• effets tunnel avec des cercles, éventails et lignes
• pilotage DMX depuis 5 canaux
• pilotages automatique et par le son
• microprocesseur puissant et rapide
• mouvement silencieux.

5. Description

Se référer aux illustrations en page 2 de cette notice.

1 indicateu r d'alimentation		6	prise pour cordon d'alimentation/fusible
2 microphone incorporé 7 entrée DMX
3	réglage de sensibilité	8	sortie DMX
4	interrupteur marche/arrêt	9	interrupteurs DIP
5 clef de sécurité (selon modèle)

6. Installation

Choisir un emplacement approprié et monter l'appareil dans un angle à l'aide du support inclus. Insérer le cordon d'alimentation dans une prise de courant. Déconnecter après usage.

Montage de l'appareil

• Un technicien qualifié doit installer l'appareil en respectant EN 60598-2-17 et toute autre norme applicable.
• La construction portante de l'appareil doit être capable de supporter 10 x le poids de l'appareil pendant une heure, sans qu'une déformation de la construction en résulte.
• Fixer votre VDP5001RGBLD5 à l'aide d'un câble de sécurité (sécurité supplémentaire).
• Éviter de vous positionner en dessous de l'appareil pour l'enlever ou lors du montage ou du nettoyage. Un technicien qualifié doit réviser l'appareil avant la mise en service. Organiser une révision minutieuse annuelle.
• Installer l'appareil à un endroit où personne ne peut passer ou s'asseoir et où personne ne peut le toucher.
• L'installation de cet appareil exige une solide expérience pratique : le calcul de la charge max. de la construction, les matériaux d'installation requis etc. De temps en temps, un technicien qualifié doit vérifier la construction portante et l'appareil même. Ne pas essayer d'installer cet appareil vous-même si vous n'avez pas les qualifications requises ; une installation incorrecte peut entraîner des blessures.
• Pour un montage en suspension luminaire, utilisez un crochet de suspension approprié (pas livré) et passez un boulon M10 à travers l'étrier (plié).
• Déterminer l'angle d'inclinaison au moyen de l'étrier de montage et serrer les vis de montage.
• Enlever tout matériau inflammable dans un rayon de 0,5 m autour de l'appareil.
• Un électricien qualifié doit établir la connexion électrique.
• Brancher l'appareil sur le réseau électrique par la fiche d'alimentation. Ne pas le brancher sur un bloc de puissance.
• Un expert doit approuver l'installation avant qu'elle puisse être prise en service.

Connexion DMX512

• Si nécessaire, connecter un câble à fiche XLR à la sortie XLR femelle à 3 broches de votre contrôleur (non incl.) et l'autre fiche XLR mâle à 3 broches à l'entrée [7] du VDP5001RGBLD5. Il est possible de relier plusieurs VDP5001RGBLD5 à partir d'une connexion sérielle. Utiliser un câble de connexion blindé à 2 conducteurs avec des connecteurs d'entrée et de sortie XLR.
• Longueur maximale de la connexion : 500 mètres. Nombre maximal d'unités sur une connexion sérielle : 32.
• Une résistance de terminaison DMX est à recommander si le câble DMX doit couvrir une grande distance ou s'il est utilisé dans un environnement avec beaucoup de bruit électrique (p.ex. une discothèque). La résistance de terminaison prévient la corruption du signal de contrôle numérique par le bruit électrique. La résistance de terminaison DMX n'est rien d'autre qu'une fiche XLR avec une résistance de 120 Ω de broche 2 vers broche 3. Cette fiche XLR est connectée à la sortie XLR [8] du dernier appareil de la série.

7. Emploi

Se référer aux illustrations en page 2 de cette notice.

7.1 En général

1. Éteindre le projecteur. Insérer le cordon d'alimentation à la prise d'alimentation [6] du projecteur. Insérer la fiche d'alimentation dans une prise de courant.
2. Allumer le projecteur avec l'interrupteur marche/arrêt [4] et tourner la clef de sécurité [5]. L'indicateur d'alimentation [1] s'allume.

Le VDP5001RGBLD5 peut être utilisé en plusieurs modes de fonctionnement :

• avec pilotage sonore
• avec pilotage DMX512.

7.2 Mode de pilotage sonore

1. Placer tous les interrupteurs DIP [9] sur la position OFF pour activer le mode de pilotage.
2. Régler la sensibilité du microphone [2] avec le bouton de réglage [3].

7.3 Mode de pilotage DMX

Ce mode permet de piloter votre projecteur sans contrôleur DMX.

• Tous les appareils pilotés par un signal DMX demandent une adresse de départ DMX pour assurer que les appareils corrects réagissent sur les signaux de contrôle. Cette adresse de départ numérique indique le numéro de canal sur lequel l'appareil écoute le contrôleur DMX. Vous avez le choix entre une seule adresse de départ pour toute une série d'appareils ou une adresse de départ par appareil.
• Dans le cas d'une seule adresse, tous les appareils « écouteront » les mêmes signaux, sur un seul canal. Tous les appareils seront donc influencés lorsque vous changez les réglages d'un seul canal. Avec des adresses de départ individuelles, chaque appareil « écoutera » son propre canal. Par conséquent, un ajustement des réglages d'un canal n'influence que l'appareil sur ce canal.
• Pour le VDP5001RGBLD5 à 5 canaux, l'adresse de départ du premier appareil est 1 (CH1\~5), du deuxième 6 (1 + 5) (CH6\~10), du troisième 11 (6 + 5) (CH11\~15), etc.

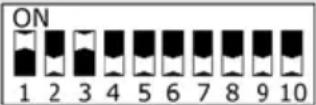

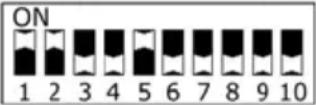

• Sélectionner l'adresse de départ à l'aide des interrupteurs DIP 1 à 9 [4] (mode binaire).

Adresse	Interrupteur DIP	Interrupteur	Valeur binaire
5			1	1
			2	2
			3	4
19			4	8
			5	16
			6	32
40			7	64
			8	128
			9	256

Pour sélectionner un effet lumineux

1. Réglez la valeur du canal 1 entre 102\~152.
2. Sélectionnez un effet avec canal 2. L'appareil dispose de 20 effets lumineux. Quelques exemples:

VDP5001RGBLD5

Valeur DMX	Effet laser
0-11
12-23
24-35
Etc.

Pour sélectionner un programme

1. Rég lez la valeur du canal 1 entre1.53\~203.
2. Sél ectionnez un programme avec les autres canaux. Les options sont:

Canal	Valeur DMX Pro grammes de pilotage
CH1	0-50	Mode contrôlé par le son
	51-101	Mode automatique
	102-152	Mode effet laser (effet peut être sélectionné avec canal 2)
	153-203	Mode de pilotage (programmes peuvent être sélectionnés avec les canaux 2, 3, 4 ou 5).
	204-255	Pas de sortie

Les effets avec canal 1 en mode de piktage (153-203) sont:

Canal	Valeur DMX Pro	grammes de pilotage
CH2	0-255	Rotation de l'axe X du sens invers e des aiguilles d'une montre - stop (128) - le sens des aiguilles d'une montre
CH3	0-255	Rotation de l'axe Y du sens inverse des aiguilles d'une montre - stop (128) - le sens des aiguilles d'une montre
CH4	0-41	Blanc
	42-33	Rouge
	84-125	Vert
	126-167	Bleu
	168-209	Jaune
	210-251	Ros e
	252-255	Cyan
CH5	0-255	Affichage des sections (de court à long)

8. Nettoyage et entretien

• Serrer les écrous et les vis et vérifier qu'ils ne rouillent pas.
• Le bâtier, les lentilles, les supports de montage et la construction portante ne pe uvent pas être déformés, adaptés ou bricolés p.ex. pas de trous additionnels dans un support, ne pas déplacer les connexions etc.
• Les parties mécaniques mobiles ne peuvent pas être usées ou bouger de manière irrégulière.
• Les câbles d'alimentation ne peuvent pas être endommagés. Un technicien qualifié doit entretenir l'appareil.

Éteindre l'appareil et le déconnecter du réseau électrique avant tout entretien.

• Un entretien régulier prolongera la durée de vie du projecteur. Nettoyer la lentille optique après 20 utilisations. Utiliser un coton-tige et peu d'alcool. Éviter l'utilisation d'un chiffon humide et de solvants.
• Essuyer l'appareil régulièrement avec un chiffon humide non pelucheux. Éviter l'usage d'alcool et de solvants.
• Il n'y a aucune pièce maintenable par l'utilisateur sauf le fusible.
• Commander des pièces de rechange éventuelles chez votre revendeur.

Remplacement du fusible

Remplacez un fusible sauté par un exemplaire identique.

1. Dé branchez l'appareil du réseau a vant de remplacer le fusible.
2. Ret irez le porte-fusible de son emplacement à l'aide d'un tournevis à lame plate.
3. Ret irez le fusible défectueux et ren placez-le par un fusible du même type.
4. Réi nsérez le porte-fusible dans son emplacement et reconnectez l'alimentation.

9. Spécifications techniques

type de laser	DPSSL (Diode Pumped Solid State Laser)
classe de rayon laser	3B
couleur/puissance laser	rouge: 650 nm / 150 mW
	vert: 532 nm / 50 mW
	bleu: 455 nm / 300 mW
puissance totale	500 mW
alimentation	230 VCA ~ 50 Hz
système de refroidissement	refroicissement à air
dimensions	195 x 190 x 110 mm (sans support)
poids	2.3 kg

N'employer cet appareil qu'avec des accessoires d'origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil.

Pour plus d'information concernant cet article et la dernière version de cette notice, visiter notre site web www.hqpower.eu.

Toutes les informations présentées dans cette notice peuvent être modifiées; sans notification préalable.

© DROITS D'AUTEUR

SA Velleman est l'ayant droit des droits d'auteur pour cette notice. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, cu contenu de cette notice par quelque procédé ou sur tout support électronique que se soit est interdite sans l'accord préalable écrit de l'ayant droit.
