USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des VDP5001RGBLD5! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Seien Sie während der Installation des Gerätes sehr vorsichtig: das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen.

VDP5001RGBLD5

	Trennen Sie das Gerät bei Nichtbenutzung und vor je cer Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.
	Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte.
	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Achtung: Berühren Sie das Gehäuse während des Betriebs nicht, denn das Gehäuse heizt auf.
	Seien Sie vorsichtig wenn der Laser eirgeschaltet ist. 3 licken Sie niewals direkt oder indirekt (Reflexion) in den Laserstrahl. Richten Sie den Laserstrahl NIE direkt oder über eine reflektierende Oberfläche auf Menschen oder Tiere, um Augenschäden oder Hautverbrennungen zu vermeiden. Richten Sie den Laserstrahl NIE auf Explosivstoffe.
	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

• Der Aufbau des Gerätes entspricht der Schutzklasse I. Gemäß den Vorschriften muss das Gerät geerd et sein. Der elektrische Anschluss darf nur von einer Fachkraft durchgeführt werden.
• Vergiewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben in dieser Bedienungsanleitung.
• Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.
• Machen Sie das Gerät mit einem geeigneten Sicherheitskabel fest (z.B. VDLSC7 oder VDLSC8N).
• Sorgen Sie für einen Abstand von min. 0,5 m zwischen dem Gerät und entflammbaren und explosiven Gegenständen oder Stoffen.
• Beachten Sie eine minimale Entfernung von 0,5 m zwischen der Lichtausbeute und irgendeiner beleuchteten Fläche.
• Beachten Sie, dass die Lüftungsschlitze nie blockiert sind. Bedecken Sie das Gerät weder partiell noch völlig.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

	Schützer Sie das Gerät vor Staub. Schützen Sie das Gerät vor extremen Temperaturen. Beachter Sie, dass die Lüftungsschlitze nicht blockiert werden. Beachten Sie eine minimale Entfernung von 2.5cm zwischen dem Gerät und jedem anderen Gegenstand.
	Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskern en. Meist ist die Beschädigung des Gerätes das Ergebnis von unfach männischer Bedienung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verböten. Bei Schädern verursacht durch eigenmächtige Änderungen erlischt der Garantiearspruch.

VDP5001RGBLD5

• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, usw. verbunden.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Mechanischer Schaden werden nicht durch die Garantie gedeckt.
• Lassen Sie dieses Gerät von einem Fachmann installieren und warten.
• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es akklimatisiert ist (Zimmertemperatur erreicht hat).
• Dieses Gerät wurde für den professionellen Einsatz auf Bühnen, in Discotheken, Theatern, usw. entworfen und eignet sich nur für die Anwendung im Innenbereich (<35°C, <75%RH). Verwenden Sie das Gerät mit einer Wechselspannung von 230 VAC / 50 Hz.
• Das Gerät eignet sich nicht für permanenten Betrieb: eine regelmäßige Pause verlängert die Lebensdauer. Lassen Sie das Gerät nach jedem Gebrauch von 2 Stunden mindestens 15 Minuten abkühlen.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• Laserprojektor mit rot-grün-blauem Laser
• Tunneleffekte mit Kreisen, Fächern und Linien
  • DMX-Steuerung über 5 Kanäle
  • automatischer und musikgesteuerter Modus
• leistungsstarker und schneller Mikroprozessor
  • rauscharme Bewegung

5. Umschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

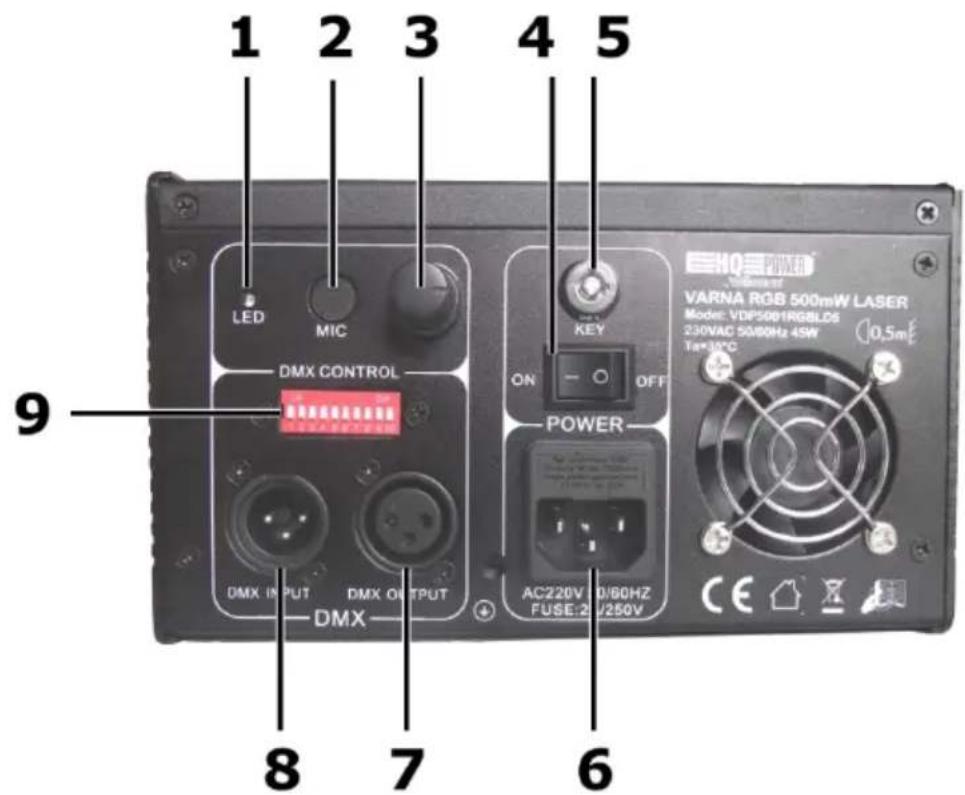

1	Stromversorgungs-LED	6	Anschluss für Stromkabel/Sicherung
2	Eingebautes Mikrofon 7 DMX-Eingang
3	Empfindlichkeitsregelung	8	DMX-Ausgang
4	ON/OFF-Schalte r 9 DIP-Schalte		r
5	Sicherheitsschlüssel (vom Modell abhängig)

6. Installation

Wählen Sie einen geeigneten Montageort. Montieren Sie das Gerät mit der Halterung in den geeigneten Winkel. Verbinden Sie das Stromkabel mit dem Netz. Trennen Sie das Gerät nach Gebrauch vom Netz.

Das Gerät montieren

• Lassen Sie das Gerät von einem Fachmann und gemäß den EN 60598-2-17 und allen anderen zutreffenden Normen installieren.
• Die Konstruktion muss während einer Stunde eine Punktlast von maximal 10 x dem Gewicht des Gerätes tragen können, ohne dass Verformung verursacht wird.
• Das Gerät muss immer mit einer zweiten Befestigung z.B. mit einem Sicherheitskabel gesichert werden.
• Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie das Gerät jährlich und vor der Inbetriebnahme von einem Fachmann prüfen.
• Montieren Sie das Gerät an einem Ort, wo niemand es berühren kann und wo wenige Leute vorübergehen.
• Eine gründliche praktische Erfahrung ist für die Installation des Gerätes notwendig: Sie müssen die max. Belastung der Tragkonstruktion berechnen können, wissen welches Konstruktionsmaterial Sie verwenden dürfen. Außerdem müssen Sie das verwendete Material und das Gerät regelmäßig nachsehen lassen. Montieren Sie das Gerät nie selber wenn Sie damit keine Erfahrung haben. Eine schlechte Montage kann Verletzungen verursachen.

VDP5001RGBLD5

• Für Truss-Montage, verwenden Sie die geeignete Klemme (nicht mitgeliefert) und stecken Sie einen M10-Bolzen durch die Mitte der (gefalteten) Halterung.
• Regeln Sie den Neigungswinkel über den Montagebügel und drehen Sie die Schrauben fest an.
• Entfernen Sie alle entflammbaren Materialen in einem Abstand von 0.5m.
• Lassen Sie das Gerät von einem qualifizierten Elektriker anschließen.
• Schließen Sie das Gerät an das Hauptnetz und nicht an einen Dimmer an.
  • Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.

DMX512-Anschluss

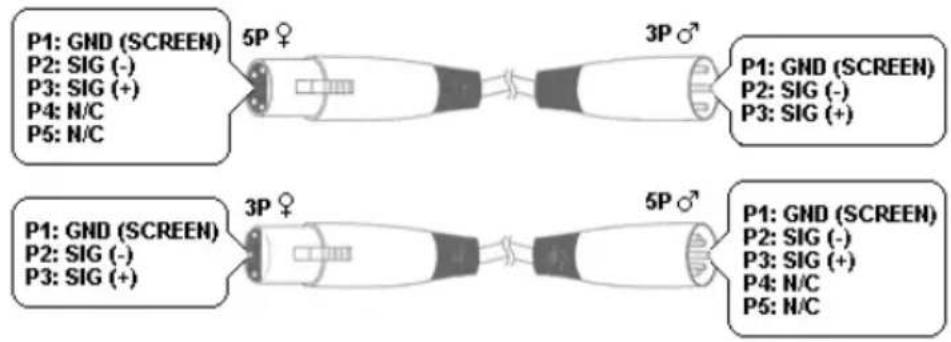

• Wenn nötig, so verbinden Sie ein XLR-Kabel mit dem 3-Pin XLR-Ausgang der Steuerung (nicht mitgeliefert) und die andere Seite mit dem 3-Pin XLR-Eingang [7] des VDP5001RGBLD5. Sie können verschiedene VDP5001RGBLD5 in Serie schalten. Verwenden Sie ein zweipoliges abgeschirmtes Kabel mit XLR Ein- und Ausgangsanschlüssen.
• Die max. empfohlene Kabellänge ist 500 Meter, die Höchstzahl von Geräten, verbunden mit demselben Anschluss ist 32.

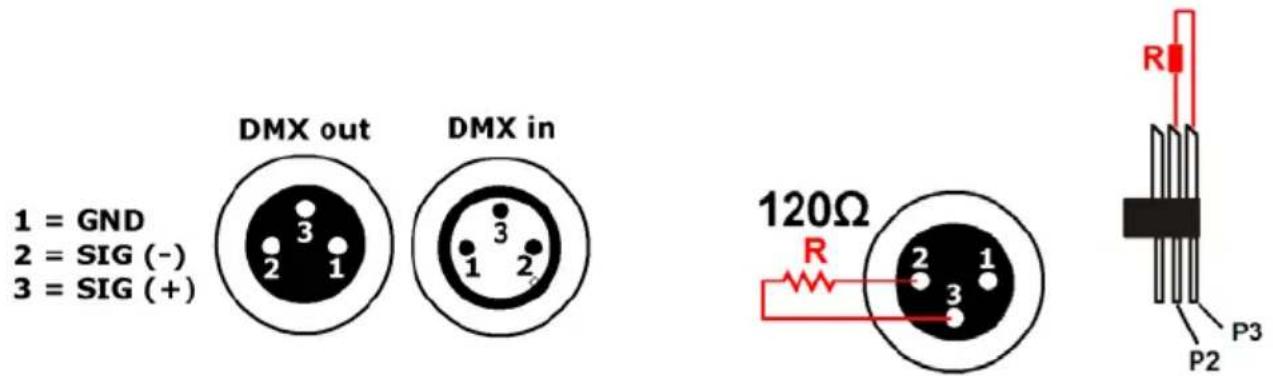

• Ein DMX-Abschlusswiderstand ist empfehlenswert für Installationen, bei denen das DMX-Kabel lang ist oder in einer Umgebung mit vielem elektrischem Rauschen (z.B. Discos). Der Abschlusswiderstand verhindert Störung des digitalen Steuersignals durch elektrisches Rauschen. Der DMX-Abschlusswiderstand ist nur eine XLR-Buchse mit einem 120Ω Widerstand zwischen 2 und 3, die den XLR-Ausgang [8] des letzten Geräts in der Kette angeschlossen wird.

7. Anwendung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

7.1 General

1. Schalten Sie das Gerät aus. Stecken Sie das Netzkabel in den Eingang [6] des Gerätes. Stecken Sie nun den Stecker in die Steckdose.
2. Schalten Sie das Gerät mit dem EIN/AUS-Schalter [4] und den Sicherheitsschlüssel [5] ein. Die Stromversorgungs-LED [1] leuchtet.

Nachfolgende Betriebsmodi können ausgewählt werden:

• musikgesteuerter Modus
• DMX512-gesteuerter Modus

7.2 Musiksteuerung

1. Stellen Sie alle DIP-Schalter [9] auf OFF, um die Musiksteuerung einzuschalten.
2. Regeln Sie die Empfindlichkeit des Mikrofons [2] mit dem Einstellknopf [3].

7.3 DMX-Steuerung

Steuerung vom Gerät über einen universellen DMX-Controller.

• Alle DMX-gesteuerten Geräte brauchen eine digitale Startadresse, sodass das richtige Gerät auf die Signale reagieren kann. Diese digitale Startadresse ist die Kanalnummer, von der das Gerät die Befehle der DMX-Steuerung empfängt und ausführt. Sie können dieselbe Startadresse für eine ganze Gruppe von Geräten verwenden oder eine separate Startadresse für jedes Gerät eingeben.
• Wenn alle Geräte dieselbe Startadresse haben, werden sie auf einem spezifischen Kanal das Steuersignal empfangen. Mit anderen Worten, wenn Sie die Einstellungen von einem Kanal ändern, werden alle Geräte zur gleichen Zeit beeinflusst. Wenn Sie verschiedene Adressen einstellen, wird jedes Gerät auf einem anderen Kanal Signale empfangen. Wenn Sie die Einstellungen ändern, wird nur das besagte Gerät beeinflusst.
• Im Falle des 5-Kanal VDP5001RGBLD5, werden Sie die Startadresse des ersten Gerätes auf 1 (CH1\~5), der zweiten Einheit auf 6 (1 + 5) (CH6\~10), der dritten Einheit auf 11 (6 + 5) (CH10\~15) usw. einstellen müssen.

VDP5001RGBLD5

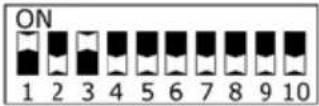

1. Stellen Sie die Startadresse mit den DIP-Schaltern [9] 1 bis 9 ein (binär):

Adresse	DIP-Schalter
5
19
40

Schalter	binärer
1	1
2	2
3	4
4	8
5	16
6	32
7	64
8	128
9	256

Wert

Einen Lichteffekt auswählen

1. Stellen Sie Kanal 1 zwischen 102\~152 ein.
2. Wählen Sie einen Effekt mit Kanal 2. Das Gerät verfügt über 20 Effekte. Einige Beispiele:

DMX-Wert	Laser-Effekt
0-11
12-23
24-35
Etc.

Ein Programm auswählen

1. Stellen Sie Kanal 1 zwischen 153\~203 ein.
2. Wählen Sie ein Programm mit den anderen Kanälen. Möglichkeiten:

Kanal	DMX-Wert	Steuerprogramme
CH1	0-50	musikgesteuerter Modus
	51-101	automatischer Modus
	102-152 Lasereffekt-Modus (der Effekt kann mit Kanal 2 ausgewählt werden)
	153-203	Steuermodus (die Programme können mit den Kanälen 2, 3, 4 oder 5 ausgewählt werden).
	204-255	ohne Ausgang

Die Effekte mit Kanal 1 im Steuermodus (153-203) sind:

Kanal	DMX-Wert	Steuerprogramme
CH2 0-255		Drehung X-Achse gegen den Uhrzeigersinn – Stopp (128) – im Uhrzeigersinn
CH3 0-255		Drehung Y-Achse i gegen den Uhrzeigersinn – Stopp (128) – im Uhrzeigersinn
CH4	0-41	Weiß
	42-83	Rot
	84-125	Grün
	126-167	Blau
	168-209	Gelb
	210-251	Rosa
	252-255	Cyan
CH5 0-255 Teilanzeige (von kurz bis lang)

8. Reinigung und Wartung

• Alle verwendeten Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.
• Das Gehäuse, die Linsen, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Löcher in Montagebügel, verändern Sie die Anschlüsse nicht, usw.
  • Die mechanisch bewegenden Teile dürfen keinen Verschleiß aufweisen.
• Sorgen Sie dafür, dass die Netzkabel nicht beschädigt werden. Lassen Sie das Gerät von einer Fachkraft installieren.

Schalten Sie das Gerät aus und trennen Sie es vor jeder Wartung oder Reinigung vom Netz.

• Eine regelmäßige Wartung verlängert die Lebensdauer des Gerätes erheblich. Reinigen Sie die Linse, jedesmal nachdem Sie es 20 Mal verwendet haben. Verwenden Sie ein Wattestäbchen und ein bisschen Alkohol. Verwenden Sie auf keinen Fall ein feuchtes Tuch oder irgendwelche Lösungsmittel
• Verwenden Sie zur Reinigung ein feuchtes, fusselfeies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
  • Außer Sicherung gibt es keine zu wartenden Teile.
• Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.

Die Sicherung ersetzen

Ersetzen Sie eine Sicherung durch eine Sicherung desselben Typs und derselben Leistung.

1. Tre nnen Sie das Gerät vom Netzehe Sie die Sicherung ersetzen.
2. Loc kern Sie den Sicherungshalter mit einem Schlitz-Schraubend reher.
3. Ent fernen Sie die defekte Sicherung und setzen Sie eine neue Sicherung gleichen Typs ein.
4. Bringen Sie den Sicherungshalter wieder in das Gehäuse ein und verbinden Sie das Gerät mit dem Netz.

9. Technische Daten

Lasert yp	DPSSL (Diode Pumped Solid State Laser)
Laserklasse	3B
Farbe/Leistung Laser	rot: 650 nm / 150 mW
	grün: 532 nm / 50 mW
	blau: 455 nm / 300 mW
Gesamtleistung	500 mW
Stromversorgung	230 VAC ~ 50 Hz
Kühlsystem	luftgekühlt
Abmessungen	195 x 190 x 110 mm (ohne Montagebügel)
Gewicht	2.3 kg

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NVübernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes.

Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.hqpower.eu.

Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
