BEDIENUNGSANLEITUNG HQLP10030 HQ Power

BEDIENUNGSCANLEITUNG 33

INSTRUKCJA OBSLUGI 40

MANUAL DO UTILIZADOR 48

3CH

channel	from	to	function
1	0	255	red, 0-100 %
2	0	255	green, 0-100 %
3	0	255	blue, 0-100 %

4CH

channel	from	to	function
1	0	255	master dimming, 0-100 %
2	0	255	stroboscope, 0-100 %
3	0	9	no function
	10	19	red
	20	29	green
	30	39	blue
	40	49	white
	50	59	amber
	60	69	UV
	70	79	yellow
	80	89	magenta
	90	99	cyan
	100	109	dark orange
	110	119	green yellow
	120	129	salmon
	130	139	turquoise
	140	149	light green
	150	159	orange
	160	169	straw
	170	179	lavender
	180	189	light blue
	190	199	dark blue
	200	255	pink
4	0	9	no function
	10	69	colour blending
	70	129	colour change
	130	189	sound colour blending
	190	255	sound colour change

6CH

channel	from	to	function
1	0	255	red, 0-100 %
2	0	255	green, 0-100 %
3	0	255	blue, 0-100 %
4	0	255	white, 0-100 %
5	0	255	amber, 0-100 %
6	0	255	UV, 0-100 %

10CH

channel	from	to	function
1	0	255	master dimming, 0-100 %
2	0	255	stroboscope, 0-100 %
3	0	255	red, 0-100 %
4	0	255	green, 0-100 %
5	0	255	blue, 0-100 %
6	0	255	white, 0-100 %
7	0	255	amber, 0-100 %
8	0	255	UV, 0-100 %
9	0	9	no function
	10	19	red
	20	29	green
	30	39	blue
	40	49	white
	50	59	amber
	60	69	UV
	70	79	yellow
	80	89	magenta
	90	99	cyan
	100	109	dark orange
	110	119	green yellow
	120	129	salmon
	130	139	turquoise
	140	149	light green
	150	159	orange
	160	169	straw
	170	179	lavender
	180	189	light blue
	190	199	dark blue
	200	255	pink
10	0	9	no function
	10	69	colour blending
	70	129	colour change
	130	189	sound colour blending
	190	255	sound colour change

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über these Produkte

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung these Produkte nach seinem Lebenszyklus der Umwelt Schaden zufugen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmull; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. These Einheit muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre ortliche Behörde.

Vielen Dank, dass Sie sich für HQPower™ entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Soltte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Das Gerät eignet sich nur für die Anwendung im Innenbereich.

Das Gerät eignet sich nicht zur Raumbeleuchtung.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollenn nicht mit dem Gerät speilen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedieren.
• Betreiben Sie das Gerät ausschließlich an einen geerdeten Stromkreis, um das Risiko eines Stromschlags zu vermeiden
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Griffläche an undziehen Sie nie an der Netzleitung.
• Um elektrische Schläge zu vermeiden soll der Fabrikant, seine Fachkraft oder eine andere Fachkraft das externe, flexible Kabel oder das Netzkabel des Gerätes selbst bei Beschädigungen ersetzen.
• Verlegen Sie alle Kabel so, dass nicht darauf getreten werden kann und, dass diese nicht eingeklemmt werden. Stellen Sie keine Gegenstände auf Stromkabeln ab. Achten Siealandersauf dieVerbindungsstellenzwischenKabelnund demGerät.
• Das Gerät sollte von entflammbaren Materialien entfernt sein.
• Installieren Sie das Gerät nicht auf einer entflammbaren Oberfläche (Linoleum, Teppich, Holz, Papier, Karton, Kunststoff usw.).
• Stellen Sie das Gerät nicht in der Nähe von Hitzequellen auf wie z.B. Radiatoren, Heizkorpern, Öfen oder anderen Geräten, die Hitze erzeugen (auch Verständern).
• Offnen Sie niemals das Gehäuse. Es gibt keine zu wartenden Teile. Betreiben Sie

niemals das Gerät ohne das Gehäuse.

• Betreiben Sie niemals ein beschädigtes Gerät. Betreiben Sie niemals das Gerät, wenn das Netzkabel beschädigt ist.
• Installieren Sie das Gerät immer an einem sicheren, stabilen Ort. Stellen Sie das Gerät immer an einem gut belufteten Ort auf. Lassen Sie 15 cm Abstand zwischen dem Gerät und der Wand.
• Alle Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden.
• Verwenden Sie das Gerät nicht wenn die Schutzkappe gebrochen oder gesprungen ist. Trennen Sie das Gerät sofort vom Netz. Das Schutzglas ist nicht austauschbar.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
  SchlieBen Sie das Gerat an die geeignete Steckdose an (Siehe Etikett auf dem Gerat).
• Stellen Sie das Gerät in einem gut gelufteten Raum auf.
• Schützen Sie das Gerät vor Staub und vor extremen Temperaturen. Beachten Sie, dass die Luftungsschlitze nicht blockiert werden. Beachten Sie eine minimale Entfernung von 2,5 cm zwischen dem Gerät und jedem anderen Gegenstand.
• Verbinden Sie das Gerät niemals mit einem Dimmerpack oder Rheostat.
• Halten oder tragen Sie das Gerät niemals am Netzkabel oder an einem bewegenden Teil. Benutzen Sie immer die Halterung.
• Schalten Sie das Gerät bei Problemen sofort aus.
• Versuchen Sie niemals, um das Gerät zu reparieren. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhandler.
  Das Gerät eignet sich nicht für einen permanenten Gebrauch: Schalten Sie es regelmäßig aus, um die Lebensdauer zu verlangern.

3. Allgemeine Richtlinien

• Siehe Velleman ^ Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursicht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung. Bei falscher Anwendung these Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursicht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
  Weder Velleman nv noch die Handler konnen fur auBergewohnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Installation

4.1 Allgemeine Richtlinien

• Lassen Sie das Gerät von einem Fachmann und gemäß allen zutreffenden Normen installieren.

• Installieren Sie das Gerät auf einer ebenen, feuer-, kratz-, Wasser- und rutschfesten Oberflächen.
  Die Konstruktion muss während einer Stunde eine Punktlast von maximal 10 × dem Gewicht des Gerätes tragen können, ohne dass Verformung verursacht wird.

• Entfernen Sie alle entflammbaren Materialien in einem Abstand von 1 m.

• Montieren Sie das Gerät an einem Ort, wo niemand es berühren kann und wo weniger Leute vorübergehen.
  Installieren Sie das Gerät so, dass Sie das Stromkabel einfach erreichen können.

4.2 Überkopfmontage

Das Gerät muss immer mit einer zweiten Befestigung (z.B. Sicherheitsfangseil, nicht mitgeliefert) geschichert werden.
Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie das Gerät jährlich und vor der Inbetriebnahme von einem Fachmann prufen.
- Eine gründliche praktische Erfahrung ist für die Installation des Gerätes notwendig: Sie müssen die max. Belastung der Tragkonstruktion berechnen können, wollen welches Konstruktionsmaterial Sie verwenden dürfen. Außen dem müssen Sie das verwendete Material und das Gerät regelmäß nachsehen halten. Montieren Sie das Gerät nie selbst wenn Sie damit keine Erfahrung haben. Eine schlechte Montage kann Verletzungen verursichen.
- Für Truss-Montage, verwenden Sie die geeignete Klemme (nicht mitgeliefert) und stecken Sie einen M10-Bolzen durch die Mitte der (gefalteten) Halterung.

4.3 Zweite Aufhängevorrichtung

Montagebügel

Die Aufhängung des Gerätes muss das Zehnfache des Eigengewichts tragen können, ohne dass dadurch eine dauerhafte Verformung entsteht und muss aus nichtbrennbarem Material (z.B. Stahl oder gleichwertigem Material) hergestellt sein.

Zubehör

Stellen Sie sicher, dass die austauschbaren Teile (z.B Farfbfilter und Torblenden) korrekt montiert sind und nicht aus dem Gehäuse fallen können.

Zweite Aufhängevorrichtung

Vergewissern Sie sich, dass die Leuchten über eine zweite Aufhängung verfügen, außer wenn diese für Bodenmontage bestimmt sind. Die zweite Aufhängung muss so angebracht sein, dass keine Teile des Geräts herunterfallen konnen, falls die Hauptaufhängung nachgibt. Die Aufhängevorrichtung muss 30-mal einem Fall von 30 cm widerstehen konnen, ohne zu brechen.

4.4 Anschluss

• Der elektrische Anschlussarf nur von einer Fachkraft durchgefuhrt werden.
• Stecken Sie den Stecker in die Steckdose. Beachten Sie, dass alle Geräte über eine geerdete Steckdose und nicht über einen Regelwiderstand oder Dimmkreis versorgt werden, Schließen Sie das Gerät nicht an einen Dimmer an.
  Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.

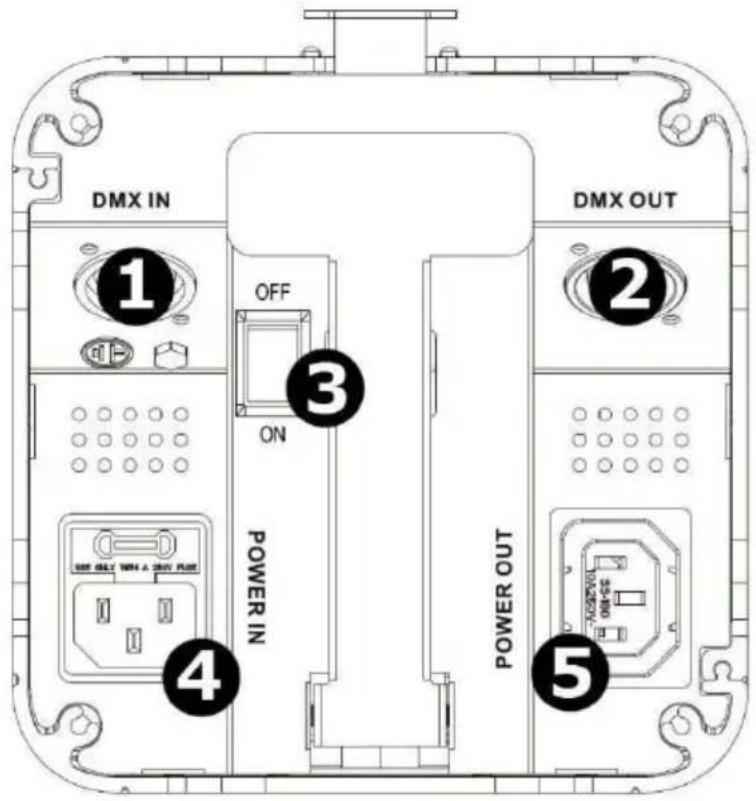

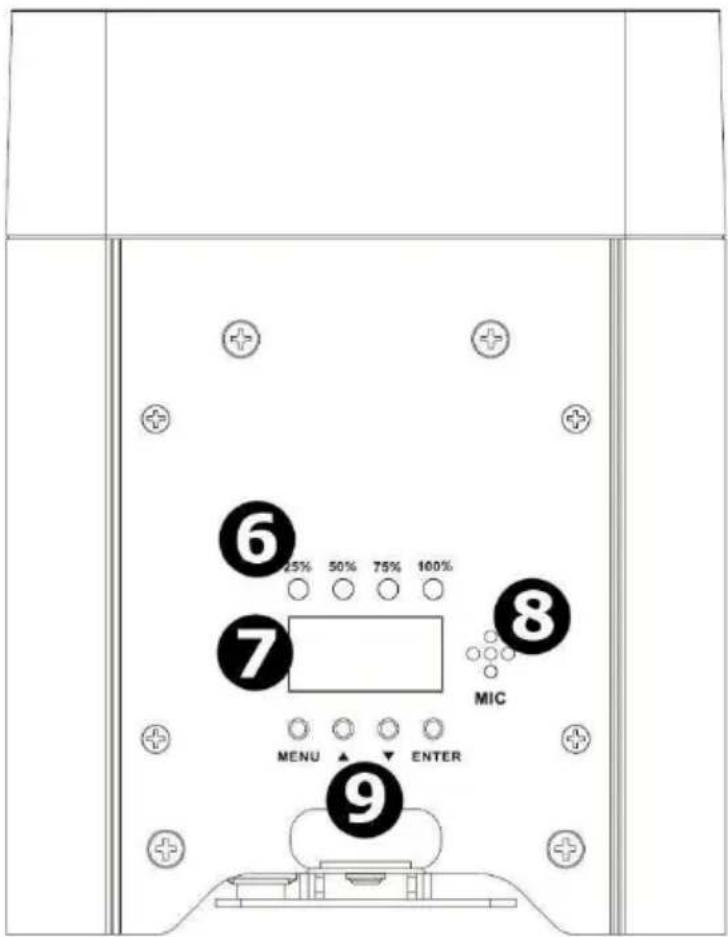

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	DMX-Eingang
2	DMX-Ausgang
3	EIN/AUS-Schalter
4	Netzeingang + Sicherung
5	Netzausgang

6	LED Batteriestatus
7	Display
8	Mikrofon
9	Bedienfeld

6. Anwendung

Nachfolgende Betriebsmodi können ausgewählten werden:

• Autonomer Modus (Stand-Alone)
• Master/Slave-Modus
• mit einem DMX-512-Controller.

6.1 Bedienfeld

Bedieren Sie das Bedienfeld mit den vier Tasten im Display.

Menu	durch die Optionen im Menu scrollen
▲	nach oben im Menu scrollen
▼	nach unten im Menu scrollen
Enter	eine Option bestätigten

6.2 Menu

Modus	Programm		Beschreibung
DMX mode	Addr	10CH	d001-d512
		6CH
		4CH
		3CH
static colours	Stat	S01-20	statische Farben
auto	Auto	Au1-2	automatisches Programm
sound	Soun	So1-2	musikgesteuertes Programm
speed	SPEE	SP1-9	einstellbare Geschwindigkeit
sensitivity	SEns	SE1-9	einstellbare Empfindlichkeit des Mikrofons
edit colour	Colo	r000-255	rot, 0-100 %
		g000-255	blau, 0-100 %
		b000-255	grün, 0-100 %
		U000-255	weiß, 0-100 %
		A000-255	gelb/orange 0-100 %
		u000-255	UV, 0-100 %
dimmen	dIMM	dI1-9	einstellbare Dimm-Funktion
slave	SLAV	Slave	Slave-Modus
infrared	InFr	on/oFF	IR-Signalempfang einschalten/ausschalten

6.3 Stand-Alone-Modus

Das Gerät startet im Stand-Alone-Modus, nach dem Sie es mit dem Netz verbunden haben. In this Modus konnen Sie das Gerät ohne Controller verwenden.

6.4 Master/Slave-Modus

• Im Master/Slave-Modus konnen Sie verschiedene Geräte mit einem einzigen Master-Gerät in Serie verbinden.
  Alle Slave-Geräte Funktionieren dann synchron mit dem Master-Gerät.
• Konfigurieren Sie alle Slave-Geräte bevor Sie das Master-Gerät an die Kette anschließen.

HQLP10030

6.5 DMX-Modus

Im DMX-Modus können Sie das Gerät mit einem DMX-Controller steuern.

• Alle DMX-gesteuerten Geräte brauchen eine digitale Startadresse, sodass das richtige Gerät auf die Signale reagieren kann. Diese digitale Startadresse ist die Kanalnummer, von der das Gerät die Befehle der DMX-Steuierung empfängt und ausfuhrt. Sie konnen dieselbe Startadresse für eine ganze Gruppe von Geräten verwenden oder eine separate Startadresse für jeder Gerät eingeben.
• Wenn alle Geräte dieselbe Startadresse haben, werden sie auf einem spezifischen Kanal das Steuersignal empfangen. Mit anderen Worten: Wenn Sie die Einstellungen von eine Kanaländern, werden alle Geräte zur gleichen Zeit beeinflusst. Wenn Sie verschiedene Adressen einstellen, wird jedem Gerät auf einem anderen Kanal Signale empfangen. Wenn Sie die Einstellungenändern, wird nur das besagte Gerät beeinflusst.

DMX-Werte pro Kanal

Siehe Seite 3 dieser Bedienungsanleitung.

6.6 Fernsteuerung

Black Out

Drücken Sie diese Taste, um den aktuellen Modus auszuschalten. Drücken Sie wieder, um zurückzukehren.

Auto

1. Drucken Sie .
2. Drücken Sie auf < + > oder < -> , um zwischen den verschiedenen Programmen zu schalten.

Sound

1. Drucken Sie .
2. Drücken Sie auf < + > oder < -> , um zwischen den verschiedenen Programmen zu schalten.

Strobe

1. Drucken Sie .
2. Drücken Sie auf < + > oder < - > , um zwischen den verschiedenen Programmen zu schalten.

Speed

1. Drucken Sie .
2. Drücken Sie auf < + > oder < -> , um die Programm-Geschwindigkeit einzustellen.

Sensitivity

1. Drucken Sie .
2. Drucken Sie auf < + > oder < - > , um die Empfindlichkeit des Mikrofons einzustellen.

DMX/%

Drücken Sie diese Taste, um den DMX-Modus ein- bzw. auszuschalten.

Manual

1. Drucken Sie .
2. Drücken Sie auf , , , , oder , um die Farbe zu wahren.
3. Drücken Sie auf < + > oder < - > , um die staticische Farben auszuwahlen.

Fade

Drücken Sie auf , um den Fader ein- bzw. auszuschalten.

1-9

Drücken Sie < 1> bis < 9> , um die Farbintensität einzustellen.

6.7 Batterie

• Dieses Gerät ist mit einer internen wieder aufladbaren Batterie ausgestattet. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

• Der Akku ist nicht austauschbar.

	Lebensdauer der Batterien
	100 %
	75 %
	50 %
	25 %

7. Reinigung und Wartung

Vor dem Reinigen oder Warten:

1. Trennen Sie das Gerät vom Netz.
2. Lassen Sie das Gerät abkühlen.

Reinigung

• Verwenden Sie einen Glasreiniger und ein sanfes Tuch, um das Gehäuse zu reinigen.
• Beachten Sie, dass alle Teile trocken sind, bevor Sie das Gerät wieder mit dem Netz verbinden.
  Die Häufigkeit der Reinigung hängt von der Umgebung ab, in der das Gerät betrieben wird (z.B. Rauch, Einsatz von Nebelmaschine, Staub usw.)
• Tauchen Sie das Gerät nie in eine Flüssigkeit ein.

Wartung

• Alle verwendeten Schrauben müssen fest angespannt werden und darüber keine Rostspuren zeigen.
  Das Gehäuse, die Linsen, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Lochen in Montagebügeln, verändern Sie die Anschlüsse nicht usw.
• Mechanisch bewegende Teile dürfen keine Spuren von Abnutzung aufweisen.
• Sorgen Sie davon, dass die Netzkabel nicht beschadigt sind. Lassen Sie das Gerät von einer Fachkraft warten.
• Außer der Lampe gibt es keine zu wartenden Teile.
  Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Sicherungswechsel

1. Trennen Sie das Gerät vom Netz.
2. Lassen Sie das Gerät abkühlen.
3. Offnen Sie den Sicherungshalter.
4. Ersetzen Sie die defekte Sicherung durch einen des gleichen Typs.
5. Legen Sie den Sicherungshalter wieder ein, befestigen Sie den Deckel und stecken Sie das Gerät in die Steckdose.

HQLP10030

8. Technische Daten

Stromversorgung 100-240 V\~, 50/60 Hz

Stromverbrauch 17 W

Farbe . schwarz

Lichtquelle

6x12W RGBWAUV

Batterie

Ladezeit 4 Std.

Autonomie @ max. Leistung

eine Farbe 12 h

alle Farben 4 h

Batterietyp LITHIUM

Spannung 12 VDC

Kapazität 4.4 Ah

Abstrahlwinkel 20°

Abmessungen 144 x 144 x 185 mm

Gewicht 2.3 kg

Leistungsfaktor 0.42

Sicherung T1A 250V

ta. max. 25^

tx. 43oC

ta Umgebungstemperatur.

t_x Steady-State-Temperatur.

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung diesen Gerätes. Für mehr Informationen zu dieser Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.hqpower.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstep

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßiger einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsbeteiligung als auch von externen spezialisierten Organisationsen. Sollen, betr zaller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sieitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.
• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dazu unverhältnismäß sind, kann Velleman® sich darüber entscheiden,这意味着 Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zureckzuzahlen. In dieser Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bereits ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

- Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöfe, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entscheidigung für eventuellen Gewinnausfall.

• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschrankte Liste).

• Schaden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

• Schäden verursacht durch absichtliche, nachlüssige oder unsachgemäß Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

• Schaden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

• Schaden verursacht durch eine unsachgemäße Verpackung und unsachgemieten Transport des Gerätes.

• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen,lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zusückschicken. Stellt sich bei der Überprüfung des Gerätes hersaus, dass kein Geräteschaden vorliegt, konnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
  Jede kommerzielle Garantie lasst these Rechte unberuht.

Die oben stehende Aufzahlung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

PL
