GEBRUIKSAANWIJZING VDP2601RGYLD10 HQ Power

Controller line van 3-pin maar 5-pin aanpassen (stekker en contact).

Gebruikershandleiding

1. Inleiding

Aan alle ingezeten van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbolism op het toestel of de verpakking geeft aan dat, als het na+zijn levenscylus worden weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) Niet bij het gewone huishoudelijkke afval; het要去 bij een gespecialiseerd bedrijfterechtkomen voor recyclage. U要去 dit toestel maar uw verdeler ofaar een lokaal recyclagepunt brengen. Respecteer deplaatselijkke milieuwetgeving.

Hebt u vragen, contacteer dan deplaatselijke autoriteiten betreffende de verwijdering.

Dank u voor u w aankoop! Lees dezehandleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigdijdens het transport, installeer het dan Niet en raadpleeg uw dealer.

De VDP2301RGVLD10, VDP2601RGYLD10 en VDP3801RGVLD10 zijn laserprojectoren met 3 aanstuurmogelijkheden: DMX-/muzieksturing, sturing via SD-kaart of via pc - ILDA (International Laser Display Association). Elke projector heeft 10 DMX-kanalen (6 via SD-kaart).

VDP2301RGVLD10: 230 mW RGV (rood-groen-violet) laserprojector

VDP2601RGYLD10:260mWRGY (rood-groen) laserprojector

VDP3801RGVLD10:380mW RGV (rood-groen-violet) laserprojector

2. Veiligheidsinstructies

Wees voorzichtig bij de installmentie: raak geen kabels aan die onder stroom staan om dodelijkke elektroshocks te vermiijden.
Raak het toestel Niet aan wanner het in gebruik is: de behuizing worden warm.
Beschem dit toestel gegen regen en vochtigkeit.
Verzeker u ervan dat het toestel Niet aangesloten is op een strooombron alvorens het te openen.
Gebruik een ingeschakelde laserprojector met de grootste voorzichtigheid. Kijk nicht rechtsreeks of onrechtstreeks (reflectie) in de laserstraal. Richt de laserstraal ncoitrechtstreeks of via reflectie maar personen of dieren om onherroepelijke schade aan ogen en huid :evermiijden. Richt de laserstraal nooit�asthuisexplosieve gassen. Houd buiten het bereik van kinderen.
LASER APERTURE OUVERTURE DU LASER	De pij geegt de laseropening weeR VERSIJD BLOOTSTELLING - OPENING MET LASERSTRAAL
VDP2301RGVLD10	ZICTBARE LASER
	VERMIJD BLOOTSTELLING AAN LASERSTRAAL
	Max. vermogen: 160mW 100mW 200mW Golfenge: 663nm (rood) 533nm (groen) 408nm (paars)
	KLASSE 3B LASERTOESTEL IEC60825-1:2007
VDP3801RGVLD10	ZICTBARE LASER
	VERMIJD BLOOTSTELLING AAN LASERSTRAAL
	Max. vermogen: 215mW 85mW 200mW Golfenge: 665nm (rood) 533nm (groen) 405nm (paars)
	KLASSE 3B LASERTOESTEL IEC60825-1:2007
VDP261RGYLD10	ZICTBARE LASER
	VERMIJD BLOOTSTELLING AAN LASERSTRAAL
	Max. vermogen: 200mW 100mW Golfenge: 662nm (rood) 533nm (groen)
	KLASSE 3B LASERTOESTEL IEC60825-1:2007

• De garantie geldt nicht voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hierrechtstreeks verband mee honden.
• Laat dit toestel installeren en onderhonden door een gescho olde techniaus.
• Om beschadiging te vermijden, zetu het toestel best Niet aan onmiddelijk nadat het werk blootgesteld aan temperatuurschommelingen. Wacht tot het toestel op kamertemperatuur gekomen is.
• Dit toestel valt onder beschermingsklasse I, wat wil zaggen dat het toestel geaard moet zijn. Een geschoolc technicus mc et de elektrische aansluiting verzorgen.
• De beschikbare netspanning mag Niet hoger+zijn dan de spanning in despecificaties achteraan de handleiding.

VDP2301RGVLD10 - VDP2601RGYLD10 - VDP3801RGVLD10

• De voedingskabel mag Niet omgeplood of beschadigd zich. Laat uw dealer zo nodig een neue kabelplaatsen.
• Trek de stekker uit het stopcontact (trek Niet aan de kabel!) voordat u het toestel reinigt en als u het nicht gebruikt.
• Houd dit toestel uit de buurt van opspattende en druppelende vloeistoffen. Plaats geen objecten gemvuld met vloeistof op het toestel.
  Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel vallen nicht onder de garantie.
• Mechanische slijtage valt nicht onder de garantie.
• Houd dit toesteluit de buurt van kinderen en onbevoegden.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

• Noch Velleman nv noch+zijn verdelerknen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) - van welke aard dan ook (financieel, fysisch...) voortvloeendi uit het bezit, gebruik of falen van dit product.
• Dit toestel is ontworpen voor professioneel gebruik op podia, in disco's, enz. U mag dit toestel enkel binnenshuis gebruiken en aansluien op een wisselspanning van maximum 230VAC / 50Hz.
• Lichteffecten zich nicht ontworpen voor continue werkig: regelmatie onderbrekingen doe en zanger meegaan.
  Schud het toestel nicht dooreen. Vermijd brute kracht tijdens de installmente en de bediening van dit toestel.
• Installer het toestel weg van extreme temperatures, vochtigheid en stof.
  Maak het toestel vast met een geschikte veiligheidskabel (bvb. VDLSC7 of VDLSC8).
• Leer erst de functies van het toestel kennen voor u het gaat gebruiken. Ongeschoolde Personenogen dit toestel Niet gebruiken. Meestal is beschadiging het gevolg van onprofessioneel gebruik.
• Gebruik de oorspronkelijke verpakking wanner u het toestel vervoert.
• Om veiligheidsreden mag de gebruiker geen wijzigingen aanbrengen aan het toestel.
• Gebruik het toestel enkel waarvoor het gemaaakt is. Andere toepassingen konnen leiden tot kortsluitingen, brandwonden, elektrische schokken, enz. Bij onoordeelkundig gebruik vervalt de garantie.

4. Het toestel monteren en aansluiten

• Laat een geschoolde technicus dit toestel installeren conform EN 60598-2-17 en andere toepasselijkne normen.
• De constructie waaraan het toestel worden bevestigd, moet gedurende 1aar 10× het gewicht van dit toestel,. kunnen dragen zonder te verrormen.
  Maak het toestel ook vast met een veiligheidskabel.
• Sta nooitrecht onder het toestel wanner u het monteert, verwijdert of schoonveegt. Laat het toestel controleren door een geschoolde technicus voor u het in gebruik neemt en LAST het 1 x per一年多 volledig nakijken.
• Installeer dit toestel op eenplaats waar niemand langus moet lopen, kan neerzitten of het toestel kan aanraken.
• Een degelijkke practijkervaring is vereist voor de plaatsing van dit toestel. U moet de maximumbelasting van de draagconstructie kennen berekenen, weten welk constructiematerialiaal u kunt gebruiken en u moet het gebruekte materiaal en het toestel af en toe latent nakijken. Monteer het toestel Niet zich indien u er geen ervaring mee heeft. Een slechte montage kan leiden tot verwondingen.
  Regel de gewenste invalidshoek door middel van de montagebeugel en draai de regelschroeven stevig aan.
• Verwijder alle brandbaar materiaal in een straal van 0.5m rond het toestel.
• Een geschoolde elektricien moet het toestel aansluten.
• Sluit het toestel via de stekker aan op het Lichtnet. Sluit het Niet aan op een dimmerpack.
• De installmentie要去 voor het eerste gebruik gekeurd worden door een expert.
• Installations met DMX512-sturing:

aansluiting

Sluit de meegeleverde XLR-kabel aan de rouwelijkke 3-pin XLR-uitgang van de controller en de andere kant van de mannelijke 3-pin XLR-ingang [7] van de laser projector. U kurz verscheidene laser projectoren aan elkaar koppelen met behulp van een seriële koppeling. Gebruik waarvoor een 2-aderige afgeschermde kabel met XLR ingang- en uitgangsaansluitingen (zie de afbeeldingen op pagina 2).

keten met eindweerstand

Een DMX eindweerstand is aanbevolen als de DMX-kabel vrij lang is of worden gebrukt in een omgeving met veel elektrische ruis (bv. een discotheek). De eindweerstand voorkomt corruptie van het digitale controlesignaal door elektrische ruis. De DMX eindweerstand is niets更是 dan een XLR-stekker met een waarstand van 120 van pin 2 maar 3 (zie de afbeeldingen op pagina 2). Deze XLR-stekker worden dan aangesloten op de XLR-uitgang [8] van het staat toestel in de reeks.

• Voor installations met ILDA-sturing via pc, gebruik volgende ILDA-bekabeling (DB-25F):

pin	signal	opmerking
1 X+	-5 V ~ +5 V
2 Y+	-5 V ~ +5 V
5 rood+ 0 V ~ 2,5 V
6 groen+		0 V ~ 2,5 V
14	X-	aansluiting op aarding
15	Y-	aansluiting op aarding

VDP2301RGVLC10 - VDP2601RGYLD10 - VDP3801RGVLD10

18	rood-	aansluiting op aarding
19	groen-	aansluiting op aarding
25	aarding	afscheming kabel

5. Omschrijving

Raadpleeg de afbeelding op pagina 2 v an deze handleiding.

1	MIC	microloon
2	VOLUM E	volumeregeling
3	READY DMX ERROR DATA	statusleds voor sturing via SD-kaart
4	FUNC S ELECT UP	bedieningen voor sturing via SD-kaart
5	SD CAR D SLOT	slot voor SD-kaart
6	MODE SWITCHES	keuzeknopen aans:uurfuncties
7	DMX IN	3-pin DMX-ingang
8	DMX O UT	3-pin DMX-uitgang
9	DIP SW ITCH	DIP-schakelaars DMX-adres
10	ILDA IN	ILDA-ingang
11	ILDA T HRU	ILDA-doorgang
12	ON/OF F*	aan-uitschakeling
13	AC IN ~	AC-ingang 110 ~ 240 VAC, 50/60 Hz (met zekering)

• extra aan-uitschakelaar volgens model

6. Gebruik

Raadpleeg de afbeelding op pagina 2 v an deleze handleiding.

• De laserprojector beschicht over 3 aanstuurfuncties:

muziek-/DMX-sturing
a sturing via SD-kaart
pc-sturing via ILDA-standard

Kies de aans: uurfunctie en druk opcle overeenkomstige keuzeknop [6].

6.1 Muziek-/DMX-sturing

• Druk op SOUND&DMX [€] om de muziek-/DMX-sturing te selecteren.
• Configureer de functie met de DIP-schakelaars [9]:

Muziek/ auto/ slave: Plaats schakelaar 10 op OFF. Stel de automatische en slavefunctie in met schakelaar 1 en 2.

Functie	DIP-schakelaars
muzieksturing (master)	ON DIP 1 2 3 4 5 6 7 8 9 10
autematisches turing	ON DIP 1 2 3 4 5 6 7 8 9 10
slavefungtie	ON DIP 1 2 3 4 5 6 7 8 9 10
aftelfungtie	ON DIP 1 2 3 4 5 6 7 8 9 10

• De laser projector projecteert een aftelling van 9 tot 0.

DMX-sturing: Plaats schakelaar 10 op ON. Stel het DMX-adres (max. 511) in met schakelaar 1 tot 9. Voorbeeld:

adres	DIP-schakelaars
5	ON 1 2 3 4 5 6 7 8 9 10
19	ON 1 2 3 4 5 6 7 8 9 10
40	ON 1 2 3 4 5 6 7 8 9 10

schakelaar	binaire waarde
1	1
2	2
3	4
4	8
5	16
6	32
7	64
8	128
9	256

• Instellen van het startadres

Alle DMX-gestuurde toestellen haben een digitaal startadres nodig, zodat het juiste toestel reageert op de signalen. Dit digitale startadres is het kanaalnummer van waarop het toestel 'luistert'aar het signal van de DMX controller.

VDP2301RGVLD10 - VDP2601RGYLD10 - VDP3801RGVLD10

U kunt een enkel startadres gebruiken voor een groep toestellen of u kunt per toestel een neueu startadres ingeven.

Wanner u een enkel startadres instelt, zullen alle toestellen 'luisteren' hier hetzelfde kanaal. Met andere worden: wanner u de instellingen voor 1 kanaal verandert, zullen alle toestellen er tegelijk op reageren.

Wanner u verschillende adressen instelt, dan luistert elk toestel maar een ander kanaal. Met andere worden: wanner u de instellen gen van een kanaal verandert, za enkel het toestel op dat kanaal reageren.

In het geval van de 10-kanaals laser projector, zult u het startadres van het eerste toestel op 1 moeten instellen, van het tweede toestel op 11 (10 + 1) , van het derde op 21 (10 + 11) enz.

• Waarde-instelling per kanaal

kanaal		DMX512-waarde	functie
1	aanstuurfunctie	0--63 muzieksturing (kanaal 3~10 nicht gebrukt)
		64--127 automatische sturing (kanaal 3~10 nicht gebrukt)
		128--191	DMX-sturing
		192--255	automatische sturing
2	black-out		VDP2301RGVLD10VDP3801RGVLD10	VDP2601RGYLD10
		0--5	black-out black-out
		6--10	wit	rood
		11--15	rood
		16--25	geel	groen
		21--25	groen
		26--30	cyaan	geel
		31--35	blauw
		36--40	purper 36--105 enkele kleur (auto)
		41--110 enkele kleur (auto) 106--175 driekleurig (auto)
		111--180	meerkleurig (auto)	176--245 driekleurig (move)
		181--251	meerkleurig (move)	246--255 verspringen
		251--255	verspringen
3	patroon	0--255	124 patronen (0-255)
4	verticale beweging	0--127	manuele, verticale beweging
		128--191	automatisch neerwaarts, traag maar snel
		192--255	automatisch opwaarts,TRAAG maar snel
5	horizontal beweging	0-127	manuele, horizontale beweging
		128--191	manueel rechts,traag maar snel
		192-255	manueel links,traag maar snel
6	vertical rol	0--127	manuele, verticale rolbeweging
		128--255	automatische, verticale rolbeweging,traag maar snel
7	horizontal rol	0--127	manuele, horizontale rolbeweging
		128--255	automatische, horizontale rolbeweging
8	rotatie	0--127	manuele rolbeweging
		128--191	automatische rotatie�<|im_start|>rechts,traag�<|im_start|>snel
		192--255	automatische rotatie�<|im_start|>nare lines,traag�<|im_start|>snel
9	in- & uitzoomen	0--85 Klein waar groot,traag�<|im_start|>nare snel
		86--170 groot�<|im_start|>nare Klein,traag�<|im_start|>nare snel
		171--255	groot←→klein,traag�<|im_start|>nare snel
10	puntgrootte	0--255	0= nul / 1~255= dof ~ holder

6.2 Sturing via SD-kaart

• Druk op SD CARD [6].
• In deze aanstuurfunctie要去 nog steeds het DMX-adres ingeven.

Opmerkingen over de SD-kaart:

• Gebruik enkel een hoogwaardige SD-kaart van een gerenommeerd merk.
• Max. capaciteit = 2 GB.
• Formatteer de SD-kaart als FAT16. De meegeleverde kaart werd in de fabriek geformatteerd.
• Gebruik geen subdirectories.
• Beperk het aanlal bestanden in de rootdirectory tot 260.
• Beperk de bestandsnaam tot 8 karakters (gevolgd door .ild).
• Creeder 5 animatiebestanden (shows) met een ILDA-software (niet meegeleverd).

VDP2301RGVLD10 - VDP2601RGYLD10 - VDP3801RGVLD10

• De rootdirectory kan 3 gereseveerde bestanden bevatten. Wis deze bestanden Niet!
  o CONFIG.DAT: Bevat instellinggegevens voor de laserprojector. Zie verder voor instructies.
  。 FLASHMP BIN: Aanstuurprogramma voor firmware-updates.
  FWUPxxx BIN: Specifieke update (xxx= updatenummer). Dit bestand worden automatisch gewist na de update.

Definities:

• Een show bevat een aantal frames in sequentiele volgorde afgespeeld.
• Elk frame wird gemvormd door een aantal punten. Het interval tussen twee punten bepaalt de vlotheid van elk frame. De snugheid wordt uitgedrukt in kilopunten per secone (Kpps). Bij een te lage waarde za het frame flikkeren of zelfs onzichtbaarijken.

Opmerking: Gebruik Niet voortdurend de maximale snelheid (= 20Kpps) om de interne onderdelen nicht overmatig te belasten.

• De frameparameter bepaalt het intervalussen twee opeenvolgende frames (= de slelheid van de animatie). Een lage (DMX-) waarde zorgt voor een trage animatie.
  Opmerking: Laat de animaties nicht voortdurend op maximale snelheid afspelen om de interne onderdelen nicht overmatig te belasten.
• De projector zal eventjes uitschakelen bij het projecteren van twee Niet-opeenvolgende punten. Dit heb verschuiving. Bij een lage waarde za de projector onmiddelijk uit- en inschakelen. Verhoog de waarde om het schakelen te vertragen.

DMX-kanalen:

• Bij gebruik van een SD-kaart beschikt u over 16 DMX-kanalen. U(Int)knt echter slechts 9 van deze kanalen zelf instellen; de overige kanalen zich voor de animatie voorbehonden.
• Stel de kanalen in via de uitgang van de DMX-controller (niet meegeverd). Raadpleeg CONFIG.DAT hieronder voor een overzicht van de DMX-kanalen.

Bedieningen:

Bedien de projector met de volgende drie knuppen:

FUNC [A]

Selecteer detewijzigen parameter:

Adr^ = DMX -adres (1~512)

'Int' = maximale intensiteit kleur/laser (0~99)

'Ort' = straalrichting van de projectie (0~7)

0	normaal 4 X en Y omgewisseld
1	X omgekeerd 5 X en Y omgewisseld; X	omgekeerd
2	Y omgekeerd 6 X en Y omgewisseld; Y	omgekeerd
3	X en Y omgekeerd	7	X en Y omgewisseld, X en Y omgekeerd

SEL [B]

Druk op deze knop om de instelleningen voor 'Adr', 'Int' of 'Ort' wee ter te gehen.

Druk opniew om de instellingen te wijzigen. Wijzig de knipperende digit met UP, druk op SEL om de volgende digit te selecteren. Bewaar de wijziging met FUNC.

OUP [C]

Wijzig de waarde van de knipperende digit (0 9)

Opmerking: De display keert na 10 seconden terug maar de normale uitlezing.

Statusleds:

• Raadpleeg de tabel hieronder:

READY (groen)	DMX (groen)	ERROR (rood)	DATA (geel)
				X geen MMC- of SD-kaart aanwezig
			X	X geen FAT16 bestandsysteme gemvonden
X			X	X datafout bij het lezen van de kaart
X			X	bestand Niet gezonden
X			X	geen DMX-siŋnaal
X	X			laserprojector klaar voor gebruik

Opmerking: X = ON

• De projector schakelt nicht uit bij elke fout maar enkel bij datafouten bij het lezen van en schrijvenaar de SD-kaart.

CONFIG.DAT:

• Het CONFIG.DAT-bestand bevat de configuratiegeveens voor de laserprojector. Wijzig het bestand met de meegeleverde EditConfig.exe-tool.

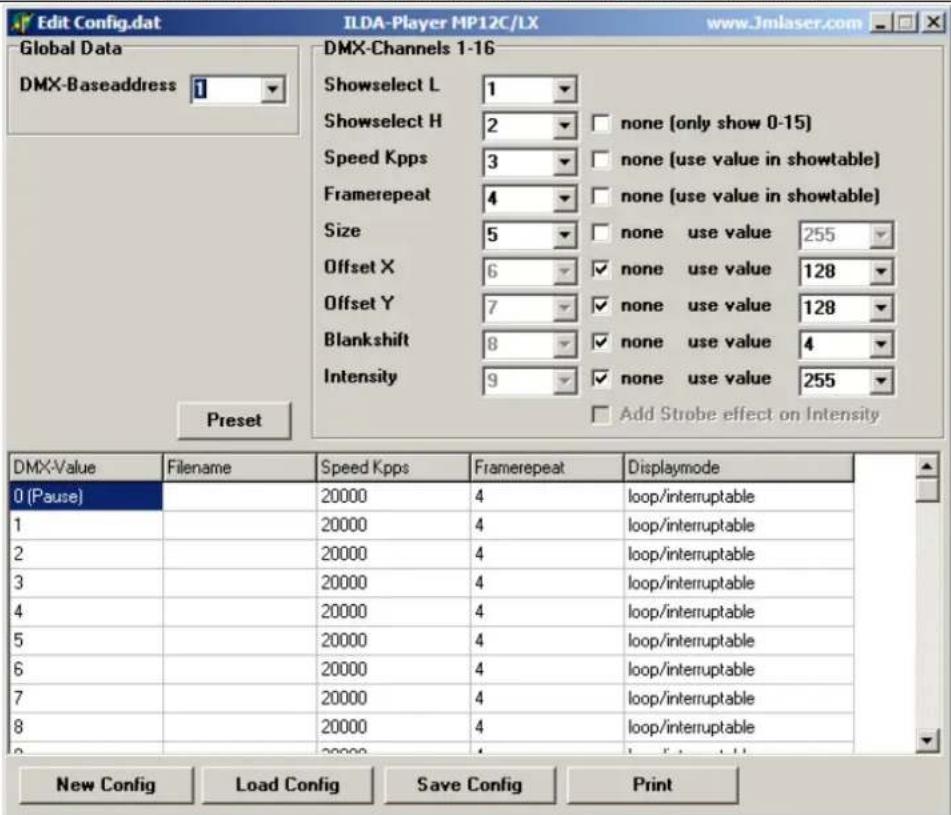

EditConfig.exe

• Koppel de meegeleverde SD-kaart aan een compatibile pc en open EditConfig.exe:

VDP2301RGVLD10 - VDP2601RGYLD10 - VDP3801RGVLD10

• Klik op New Config om een neue configuratie op te starten, of klik op Load Config om een bestande configuratie te wijzigen. Selecteer het gewenste bestand in het pop-upventer.

Global data:

• Stel het DMX-adres van de projector in (tussen 1 en 511).

Voor elkseeriekoppeling vaneerderepjectoren die eenzelfde animatie projecteren, moet u het adres en het CONFIG.DAT-bestand van alle projectoren identiek zijn.

Wordt elke projector afzonderlijk aangestuurd, dan moet de waarde van het adres van elke projector telkens met 16 eenheden verschillen. Stel het adres van de eerste projector op 1, de tweede op 17, de derde op 33, enz.

DMX-Channels 1-16:

• Bepaal hoeveel DMX-kanalen u nodig hebft om de animatie aan te sturen. Elke functie hebft een eigena kanaalnummer (1~16).
• Buiten de twee eerste parameters (show select L en show select H)kest u de parameers op een bepaalde vaste waarde instellen. Vink hiervoor het none-vakje acheer het uitrolmenu aan en geef de Waarde in het uitrolmenu of in de tabel in. In deze opstelling kuren de waarden Nieteer via DMX gewijzigd worden.
  Vink het none-vakje awhile Show Select H aan om de eerste 16 bestanden in de tabel beschikbaar te maken.

Show select L Kies één van de 16 shows op de kaart. Elk show bezet 16 DMX-waarden.
Show select H Kies één van de 16 banken. Elk bevat 16 shows (totaal=256 shows). Een bank bezet 16 DMX-waarden.
Speed Kpps Bepaal de weergavesnelheid van het frame (Kpps). Opmerking: Deze instelling beinvloedt de verschuivinginstelling.
Frame repeat Bepaal de snelheid van de animatie.
Size	Bepaal de grotte van het geprojecteerde beeld (zie BELANGRI JKE OPMERKING hieronder). Bij een te snelle wijziging kan het beeld verspringen.
Offset X 0 = maximaile negativeve offset	128 = centrale positie
	255 = maximale positieve offset
	Opmerking: Bij een te lage DMX-waarde kan het beeld verspringen.
Offset Y 0 = maximaile negativeve offset	128 = centrale positie
	255 = maximale positieve offset
	Opmerking: Bij een te lage DMX-waarde kan het beeld verspringen.
Blank shift	Bepaal de uitschakeltijd bij het projecteren van twee Niet-opeenvolgende punten.
Intensity Bepaal de intensiteit van de laser.

BELANGRI JKE OPMERKING

Stel de grootte van de projectie nooit in op 0 (nul). Een geconcentreerde laserstraal kan gevaar opleveren.

Showtable:

Opmerking: De show in het eerste veld (waarde 0) verschijnt wanner de laserprojector gesauzeerd is of wanner er geen bestandsnaam is ingegeven. Voor verilgheidsredenen raden wij aan deze waarde Niet te wijzigen.

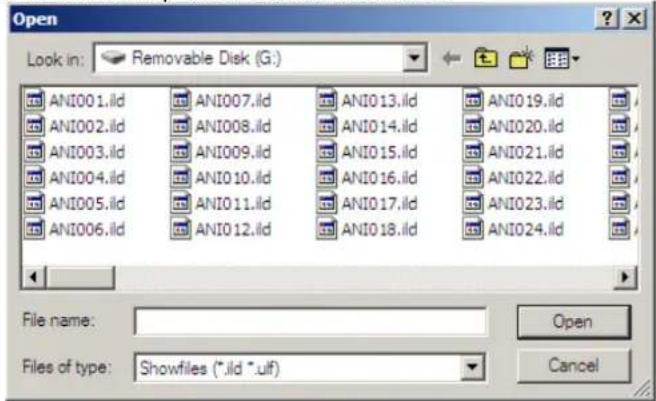

• In de kolom Filenamekestu tot 256 shows ingeven. Klik in het veld om een venster te openen en selecteer het gewenste .ild-bestand.

Opmerking: Het .ild-bestand moet zich op de SD-kaart bevinden.

Opmerkingen:

Elke show bezet 16 DMX-waarden. Raadpleeg de tabel hieronder voor een overzicht van de shows en banken:

		Showselect
		0-15	16-31	32-47	48-63	64-79	80-95	96-111	112-127	128-143	144-159	160-175	176-191	192-207	208-223	224-239	240-255
Showselect L	240-255	15	31	47	63	79	95	111	127	143	159	175	191	207	223	239	255
	224-239	14	30	46	62	78	94	110	126	142	158	174	190	206	222	238	254
	208-223	13	29	45	61	77	93	109	125	141	157	173	189	205	221	237	253
	192-207	12	28	44	60	76	92	108	124	140	156	172	188	204	220	236	252
	176-191	11	27	43	59	75	91	107	123	139	155	171	187	203	219	235	251
	160-175	10	26	42	58	74	90	106	122	138	154	170	186	202	218	234	250
	144-159	9	25	41	57	73	89	105	121	137	153	169	185	201	217	233	249
	128-143	8	24	40	56	72	88	104	120	136	152	168	184	200	216	232	248
	112-127	7	23	39	55	71	87	103	119	135	151	167	183	199	215	231	247
	96-111	6	22	38	54	70	86	102	118	134	150	166	182	198	214	230	246
	80-95	5	21	37	53	69	85	101	117	133	149	165	181	197	213	229	245
	64-79	4	20	36	52	68	84	100	116	132	148	164	180	196	212	228	244
	48-63	3	19	35	51	67	83	99	115	131	147	163	179	195	211	227	243
	32-47	2	18	34	50	66	82	98	114	130	146	162	178	194	210	226	242
	16-31	1	17	33	49	65	81	97	113	129	145	161	177	193	209	225	241
	0-15	0	16	32	48	64	80	96	112	128	144	160	176	192	208	224	240

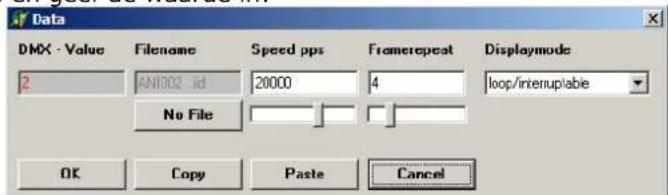

• Klik in een van de velden en geef de waarde in:

Displaymode
oneshot/complete	De show worden één keer volledig en onafgeb broken afgespeeld. Daarna pauzeert de projector.
oneshot/interruptable	De show worden één keer volledig en afgespeeld. Daarna pauzeert de projector. Onderbreek de show via DMX.
loop/complete	De show worden doorlopend afgespeeld en kan enkel op het einde van een volledige beurt onderbroken worden.
loop/interruptable	De show worden doorlopend afgespeeld en kan om het ven wonneer via DMX onderbroken worden.

• Klik op No File om het bestand uit de lijst te verwijderen.
• Klik op OK om de instellingen te bewaren.
• Druk op Print om een lijst met DMX-waarden af te drukken.

VDP2301RGVLD10 - VDP2601RGYLD10 - VDP3801RGVLD10

• Klik op Save Config om de configuratie te bewaren. Bewaar het bestand als CONFIG.DAT (dit bestand worden automatisch door de projector aangesproken).
• Steek de SD-kaart in de laserprojector en schakel de projector in. Druk op de knop SD CARD 6] en stel het correcte DMX-adres in via de SD-kaartsturing.

6.3 Sturing via pc

• De projector gebruikt hier het ILDA-protocol (International Laser Display Association). Sluit de projector aan op een pc met de gpaste software (bv. Pangolin, Mamba, Phoenix ...). Raadpleeg §5 voor opstelling van de ILDA-kabel of http://www.laserist.org/standards.htm voor meer info.

BELANGRI JKE OPMERKING

Stel de scansnelheid in de software gelijk aan of lager dan de scansnelheid van de laserprojector. Een te hove scansnelheid kan de laserprojector beschaden. Deze schade valt nicht onder de garantie.

• Druk op PC MODE [6].
• In deze functie krijgt de projector instructies via de ILDA ingangspoort [10].
• Koppel twee projectoren aan elkaar via de ILDA THRU-poort [9].

7. Reiniging en onderhoud

• Alle gebruekte schroeven要去en goed zich aangespannen en mogen geen sporen van roest vertonen.
• De behuizing, de lenzen, de montagebeugels en de montageplaats (bv. het plafond of het gebinte)logen nicht verrormd zijn of aangepast worden (geen extra gaten in montagebeugels, aansluitingen Niet verplaatsen, enz.)
• Mechanisch bewegende delenogensenogen sporen van slijtage vertonen enogensniet onregelmatig beweigen.
• De voedingskabels mogen nicht beschadigd zich. Laat het toestel onderhonden door een geschoolde technicus.
• Ontkoppel het toestel van hetlichtnet voor u aan onderhoudswerkzaamheden begint.
  Maak het toestel geregold schoon met een vochtige, Niet pluizende doek. Gebruik geen alcohol of solvent.
• De gebruiker mag geen onderdelen verrangen uitgenomen de zekering.
• Bestel eventuele reserveonderdelen bij uw dealer.

8. Technische specificaties

		VDP2301RGVLD10	VDP3801RGVLD10	VDP2601RGYLD10
kleur/vermogen laser	rood	663nm/160mW	665nm/215mW	662nm/200mW
	groen	533nm/100mW	533nm/85mW	533nm/100mW
	paars	408nm/200mW	405nm/200mW	-
max. totaal vermogen		460mW	500mW	300mW
max. scansnelheid		20 Kpps	20 Kpps	20 Kpps
optische hoek		±20°	±20°	±20°
voeding		AC 110 ~ 240 V, 50/60 Hz
verbruik		300 W
afmetingen		200 x 260 x 450 mm	200 x 260 x 310 mm
gewicht		7,0 kg	± 5,5 kg
lasertype		DPSSL (Diode Pumped Solid State Laser)	groen: DPSSL rood: halfgeleider laserdiode
laserklasse		klasse 3B
levensduur laser > 5000 u

Gebruik dit toestel enkel met originele accessoires. Velleman nv is Niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de meest recente versie van deze handleiding, zie www.hqpower.eu. De informatie in deze handleiding kan te allenijdere worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSrecht

Velleman nv heeft het autoursrecht voor deze handleiding.

Alle weltwijdre rechten voorbehonden. Het is Niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechtebbende.

Notice d'emploi

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft ruim 35JAar ervaring in de elektronicawereld en verdeelt ineer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijkbepalingen geldig in de EU.Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door once eigen kwaliteitsafdeling als door externe gespecialiseerde organisations.Mocht er ondanks deze voorzorgen toeh een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voir Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegrond is en een gratis reparatie of verwanging van een articel onmogelijk is of indien de kosten hiervoor buiten verhoudig zich, kan Velleman® beschissen het desbetreffende articel te verwangen door een gelijkwaardig articel of de aankoopsom van het articel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een verwangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot een Jaar na aankoop en levering, of een verwangend product gegen 50% van de Kostenprijs of terugbetaling van 50% bij ontdekking na een Jaar tot 2aar.
  Valt Niet onder waarborg:
• allerechtstreekse of onrechtstreekse schade na de leveringveroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zichin inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.
• verbruiksgoederen, onderdelen of hulpstukken die regelmatig dienen te worden verrangen, zoals bv. batterijnen, lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

• defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

• defecten peroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

• schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparatusaat (bij professioneel gebruik worden de garantieperiode herleid tot 6 maand).

• schadeverooraakt door onvoldoende bescherming bij transport van het apparatus.
• alle schade door wijzigingen, reparaties of modificationsuitgevoerd door derden zonder toestemming van Velleman®.
• Toestellen dieren ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zich van het oorspronkelijke aankoopbewijs. Zorg voor een degelijkke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijkke foulomschrijving bij.
• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel Niet maar behoren werkct (zie handleiding). Op deze wijze kutn u kosten enijd besparen. Denk eraan dat er ook voor Niet-defecte toestellen een kost voor controle aangerekend kan worden.
• Bij reparations buiten de waarborgperiode zullen transportkosten aangerekend worden.
• Elke commerciele garantie LAST deze rechten onverminderd.

Bovenstaande opsomming kan eventuele aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
