GEBRUIKSAANWIJZING PDPS64 PIONEER

Dank u voor de aanschaf van dit Pioneer product. Lees alvorens het luidsprekersystem in gebruik te nemen eerst deze gebruiksaanwijzing door zodat u volledig op de hoogte bent van de bediening en werkig. Bewaar de gebruiksaanwijzing op een veilige plaats voor het geval u later nog het een en ander wilt nalezen.

LET OP

Over de compatibilititeit

Dit product isuitsuitend ontworpen voor gebruik met een Pioneer Flat Screen TV. Voor meer informatie omtrent compatibiliteit met andere producten dient u uw dichtstbijzijnde erkende Pioneer dealer of service-centrum te raadplegen.

Over de installment en de instelleningen

• Als u de Flat Screen TV wilt verplaatsen mag deze nicht bij de luidspreker of luidsprekerbeugels vastgepakt worden. Dit kan resulteren in letsel of beschadiging van de beugels, Houd de TV aan de bovenzijde en de hendels vast wanner u hem verplaatst.

• Voor de montage van de luidspreker mogen alleen de bijgeleverde schroeven worden gezbruikt, want anders kan de luidspreker van het hoofdapparaat losraken en vallen.
• Draai de schroeven stevig vast bij de montage van de luidspreker.
  Wees utermate voorzichtig met de luidsprekers. Het rooster en de behuizing zouden+kennen worden beschadigd wonneer het luidsprekersystem aan schokken of stoten onderhevig worden gesteld.
• Wonneer u een computerschem of monitor met een beeldbuis in de buurt van de luidsprekerplaatst, kan dit resulteren in beeldstoringen of kleurvervorming. Als dit het geval is, moet u het scherm op een grotere afstand van de luidspreker zetten.

Over de ingang

Voorkom beschadiging van het luidsprekersystemeem door overbelasting en let derhalve op de volgende punten:
- De luidsprekers mogen uitsluitend op deze Flat Screen TV aangesloten worden. Dit kan leiden tot brand of andere schade.
- Schakel de aangesloten apparatuur uit en trek het netsnoer uit het stopcontact voordat u begint met het wijzigen van de aansluitingen of de installmentie.
- Bij gebruik van een toonregelfunctie voor het versterken van de hoge tonen mag u het volume op de versterker niets te hoog instellen.

CONTROLEREN VAN DE ONDERDELEN

Luidsprekersnoeren × 2

Luidsprekerbeugels

Voor rechtsonder (BOTTOM R)
Voor rechtsboven (TOP R)

Voor linksboven (TOP L)

Voor linksonder (BOTTOM L)

Montageschroeven luidspreker (M5× 10mm:Zwart)× 16

• Handleiding

Installatie

• Raadpleeg uw dealer als u problemen ondvindtijdens de installmentie.
• Pioneer aanvaardt geen aansprakelijkheid als gezolg van onjuiste installmentie, onjuist gebruik, wijziging of natuurrampen.

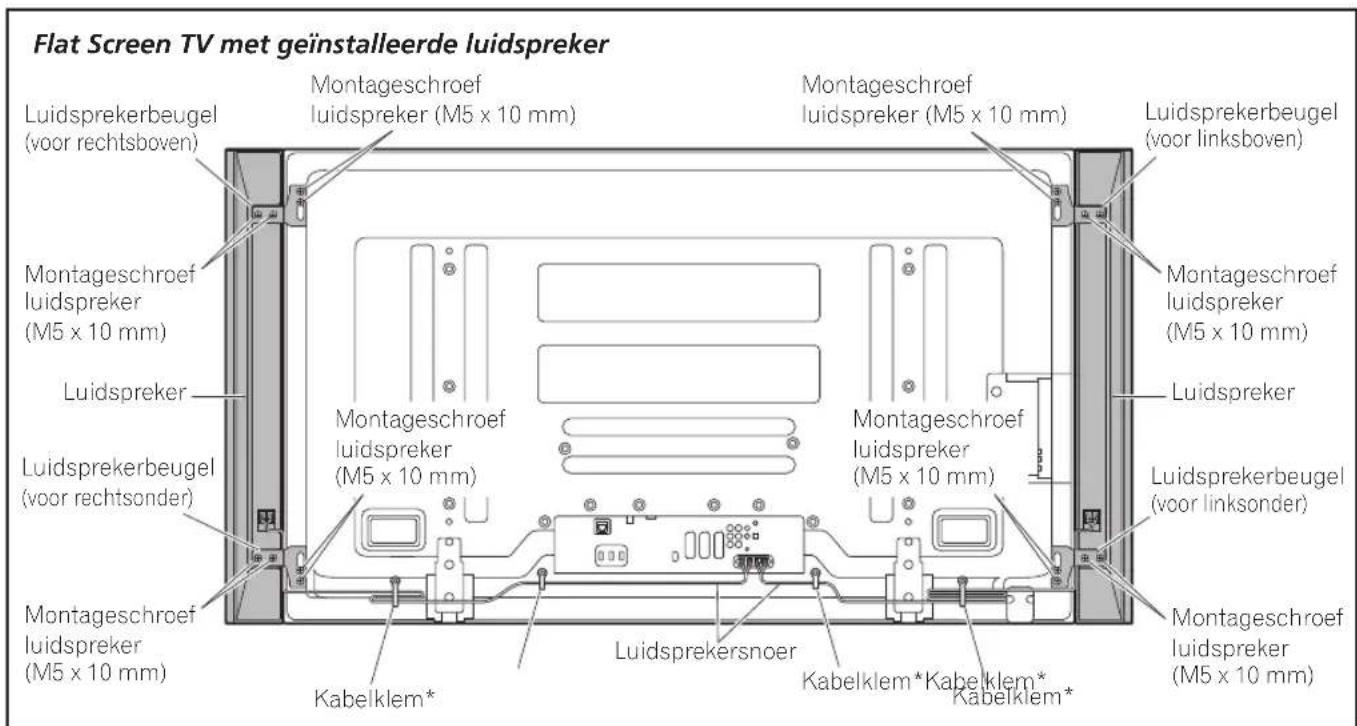

INSTALLATIE OP DE FLAT SCREEN TV

*: Onderdelen bij de Flat Screen TV

Indien de tafelbladstaander worden gebrukt:

N.B.:

Voordat de luidspeker wordt bevestigd, dient de KRP-Ts01-serie tafelbladstaander (of andere staander voor de Pioneer Flat Screen TV) aan de Flat Screen TV te worden bevestigd.

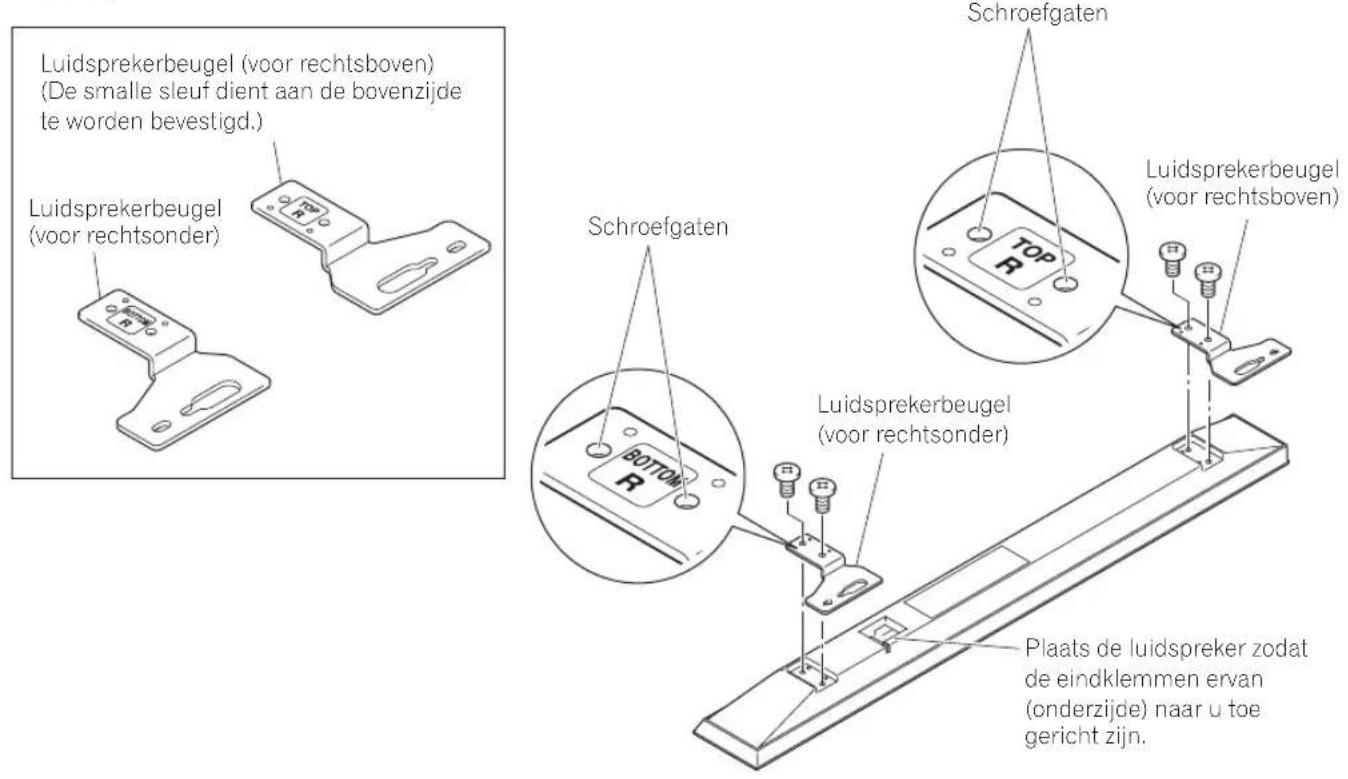

1. Bevestiging van de Luidsprekerbeugels aan de Luidsprekers.

Er zijn boven- en onderluidsprekerbeugels voor de linker- enrechtier luidspreker. Bevestig de juiste beugels aan de boven- en onderzijde aan de achterzijde van de luidsprekers d.m.v. de megeleverde schroeven. (De bevestiging van de beugel worden aan de rechterzijde getoond. De bevestiging aan de linkerzijde vindt opdezelfde wijze plaats.)

Nederlands

2. Draai een meegeleverde schroef in het montagegat van de luidspreker (de laagste van de twee) aan de bovenachterzijde van de Flat Screen TV.

Draai hem nog Niet helemaaal aan. Laat het nog half aangedraaid zodate er nog ongeveer 5 mm moet worden aangedraaid.

Montagegat

luidspreker

Bovenzijde, achechterzijde

Flat Screen TV

Bovenzijde Flat Screen TV

5 mm

Laat ongeveer 5 mm ruimte

3. Hang de luidsprekerbeugel aan de schroef die u aan de bovenzijde heeft geinstalleerd door het brede gedeelte eroverBeen te schuiven en het in de gleuf te latent zakken; draai de laagste schroef tijdelijk aan.

Nadat het brede gedeelte van het gat van de luidsprekerbeugel (bovenste gedeelte) over de schroef is geschoven, maar u de luidspreker erin zakken.

Nadat het brede
gedeelte van het
gat over de schroef
is geschoven,That u
de luidspreker erin
zakken.

Draai de onderste
luidspekerbeugel met de
meegeleverde schroef
tijdelijk aan op de Flat
Screen TV (op eenplaats
onder).

1. Stel de positie van de luidspreker bij en draai verrolgens de bovenste en onderste schroeven stevig aan.

2. Draai de twee schroeven boven en beneden aan voor elke luidspreker (totaal vier schroeven), zodat de luidsprekers op de Flat Screen TV worden vastgezet.

3. Leid het meegeleverde luidsprekersnoer:tussen de luidspreker en de Flat Screen TV (onder de luidsprekerbeugel) van onderop.

4. Sluit de luidsprekersnoeren aan op de luidspreker (zie volgende bladzijde).
5. Voeg het snoer in de sponning op de luidspreker.

Luidsprekersnoer

Eindklem

luidspreker

Het invoegen

in de sponning

1. Sluit het andere uiteinde van de luidsprekersnoeren aan op de Flat Screen TV (zie volgende bladzijde).

Sluit de luidsprekersnoeren aan op de luidspreker.

Sluit de snoeren op de juiste polariteit van de luidsprekereindklemmen aan, d.w.z. snoer (grijs) op de eindhovenlen (rood) en het snoer (zwart) op de eindhovenlen (zwart).

Sluit de luidsprekersnoeren op dechterzijde van Flat Screen TV aan.

Sluit de snoeren op de juiste polariteit van de eindhovenemen van de Flat Screen TV als volgt aan, snoer (grijs) op de eindhovennen (lood) en snoer (zwart) op de eindhovennen (zwart).

Eindklem luidspreker

Luidsprekersnoer

Ter illustratie wordt de tafelbladstaander Niet hier getoond.

N.B.:

• Druk op het lipje en breng het uiteinde van het snoer in.
• Wanner u het lipje loslaat, worden het luidsprekersnoer vastgezet.

Let op

Zorg ervoor dat de aangesloten apparatuur isuitgeschakeld en verwijder het netsnoer eerst uit het wandcontact wanner u de aansluiting of installmentwijdigt.
- Indien u het luidsprekersnoer te ver insteekt zodate de isolatie de eindhoven van de luidspreker raakt, worden er geen geluid geproduced. Het snoer dient zodenig te worden ingestoken dat de koperdraad zichtaar is.
- Controller of het uiteinde van de luidsprekersnoren goed is aangesloten op de eindhovenen door enigszins aan het snoer te trekken nadat de aansluitingen zich gedaan. Door loszittende aansluitingen kan de verbinding worden verbroken of ruis ontstaan.

• Indien er kortsluiting plaatsvindt in de en snoeren door een blootliggend netsnoor, is het möglichelijk de Flat Screen TV teveel belast worden waardoor de bediening onderbroken wordt of een storing ontstaat.
• Door onjuiste aansluitingen voor wat betreft de polariteit van het luidsprekersnoer op de rechter-of linkerzijde van de eindhovenen van de Flat Screen TV kan onvoldende stereogeluideffecten tot gevolg hebben, waardoor een slecht basgeluid of ongebalanceerd geluidsbeeld ontstaat.
  Voeg de snoeren samen zonder er aan te trekken.

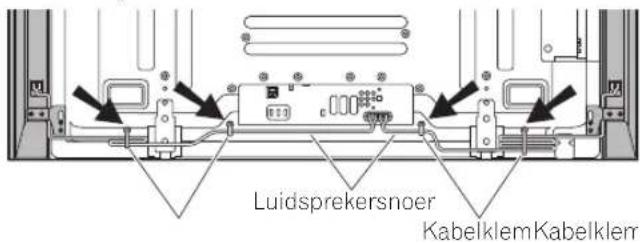

10. Het samenvoegen van de snoeren.

Volg onderstaande stappen om een kabelklem aan te brengen.

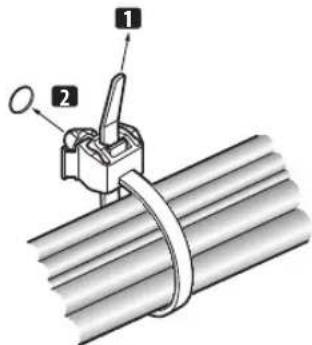

1) Steek het klembandje door de houder en voeg het snoer/de snoeren samen in de kabelklem.
2) Houd de hendeltjes ingedrukt en leid het haakje door het juiste gat aan dechterzijde van de Flat Screen TV.
3) Trek aan het klembandje om het vast te zetten.

4) Zorg ervoor dat de kabelklem stevig in het paneel vastzit.

N.B.:

Zorg dat er geen beknelling of drukpunten ontstaan wonneer de snoeren worden geleid of samengevoegd.

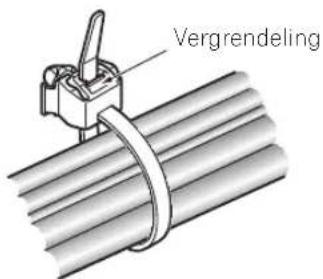

Houd de vergrendeling ingedrukt zodat deze openspringt om het klembandje te verwijderen.

Druk de hendeltjes in and trek het bandjeuit de opening om het te verwijderen.

Hoe langer een klem op+zijn plaats blijft zitten,hoe groter de kans op slijtage. Eenoudere klem raakt sneller beschadigd wanner deze worden verwijderd zodat hij nicht opnieuw gebruikt kan worden.

Achterzijde van Flat Screen TV

Indien de eenheid voor wandbevestiging worden gebruikt:

N.B.:

Leg erst de Flat Screen TV op een zachte doek of iets dergelijks en bevestig daarna de luidsprekers.

1. Bevestig de luidsprekers aan de Flat Screen TV (zie procedures 1 tot 10 op bladzijde 27 tot 30).

Sluit de overige snoeren en het netsnoer aan op de Flat Screen TV.

1. Plaats de Flat Screen TV op de montage-onderdelen van de eenheid voor wandbevestiging.

Zie voor meer informatie de bij de eenheid voor wandbevestiging meegeleverde bedieningshandleiding.

Let op

Til de Flat Screen TV Niet op bij de luidsprekers.
Een luidspreker kan losraken, houd hem.daarom aan de onderzijde vast.

ONDERHOUD VAN DE BEHUIZING

Veeg stof en vuil met een poetsdoek of droge, schone doek van de behuizing.
- Bevochtig een zachte doek in een oplossing van water en een neutraal reinigingsmiddel en wring de doek goeduit voor het verwijderen van hardnekkige vlekken. Veeg na met een droge doek. Gebruik geen meubelwas of andere reinigingsmiddelenaar deze de behuizing aan kuren tasteen.
- Gebruik beslist geen thinner, benzine, insectensprays en andere chemische middelen op of in de buurt van de behuizing waar dit soort middelen de behuizing aantast.
- Bij gebruik van een chemische doek moet u alvorens gebruik de aanwijzingen goed lezen en controleren of deze doek voor dit system geschikt is.

TECHNISCHE GEGEVENS

Behuizing .........Type basreflex

Luidsprekers (tweewegsysteme):

Woofer (voor lage tonen)

4.8 cm × 13 cm hoornvormig type

Tweeter (voor hoge tonen) 2,5 cm halfbolvormig type

Impedantie 6

Frequentiebereik 55 Hz t/m 30 000 Hz

Gevoeligheid (1 m, 1 W) .80 dB

Toelaatbare invoer:

Maximaal ingangsvermogen 18W

Nominalingangsvermogen 6W

Crossover-frequentie 3 kHz

Externalafmetingen

105 (B) mm × 876 (H) mm × 64 (D) mm

Gewicht:

Luidspreker (een stuk) 1,75 kg

Luidspeakers (tweetal) met snoeren ,

beugels en schroeven 4.1 kg

Bijgeleverde onderdelen (voortwee luidsprekers)

Luidsprekersnoeren × 2

Luidsprekerbeugels

Linksboven (TOP L) × 1

Linksonder (BOTTOM L) × 1

Rechtsboven (TOP R) × 1

Technische gegevens en ontwerp+zijn ter productverbetering zonder voorafgaande kennisgeving wijzigbaar.

BELANGRIJK BERICHT

• Neem het hieronder vermelde model- en serialummer van deze apparatuur over. Deze nummers treft u aan op dechyterzijde.

Modelnr. Serienr.

Bewaar deze nummers voor later gebruik.

Deponeer dit product Niet bij het gewone huishoudelijk afval wanner u het wilt verwijdenen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en de recycling van gebrukke elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kuren particulieren hun gebruike elektronische producten Gratis bij de daarvoort bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met deplaatslijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt uervoar dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het Niet schadelijk is voor de gezondheid en het milieu.
