BEDIENUNGSANLEITUNG PDPS64 PIONEER

BEDIENUNGSCANLEITUNG

ISTRUZIONI PER L'USO

HANDLEIDING

Wir danken Ihnen dazu, dass Sie sich für ein Produkt von Pioneer entschieden haben.
Bitte lesen Sie vor der Verwendung ihrer Laufsprecheranlage diese Anleitung aufmerksam durch, um die Vorzüge des Systems optimal ausnützen zu konnen. Nachdem Sie die Bedienungsanleitung durchgelesen haben, bewahren Sie sie sorgfältig auf, um sich im Bedarfsfall jederzeit darauf beziehen zu konnen.

VORSICHT

Hinweis zur Kompatibilität

Dieses Produkt ist ausschließlich für den Gebrauch mit dem Flachbildfernseher von Pioneer bestimmt. Weitere Informationen zur Kompatibilität bringen Sieitte bei Ihrer autorisierten Pioneer-Handler oder einer Pioneer-Kundendienstelle in Erfahrung.

Hinweise zur Installation und Einstellung

• Bewegen Sie den Flachbildfernseher nicht fort, indem sieihn am Lautsprecher oder an den Lautsprecher-Halterungen festhalten. Das kann zu Verletzungen oder zu Schaden an den Montageelementen führen. Halten Sie den Fernseher beim Fortbewegen oben und an den Handgriffen fest.

• Verwenden Sie zur Installation ausschließlich die Schrauben im Lieferumfang. Anderenfalls kann sich der Lautsprecher vom Flachbildfernseher losen und herunterfallen.
• Achten Sie bei der Installation des Laufsprechers daraufuf, die Schrauben fest anzuziehen.
  Die Lautsprecher sind vorsichtig zu behandeln, da Ziergitter und Gehäuse durch starke Stöbe und Erschütterungen verkratzt oder beschädigt werden können.
• Wenn ein CRT-Computer-Monitor oder ein CRT-Monitor in der Höhe des Laufsprechers aufgestellt wird, kann dies Bildauschen oder Farbstörungen verursachen. In einem solchen Fall muss für einen größeren Abstand des Monitors vom Laufsprecher gesorgt werden.

Hinweise zum Eingang

Um eine Beschädigung des Laufsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, müssen die folgenden Hinweise unbedingt beachtet werden:
- Schlieben Sie diese Laufsprecher an nichts anderes als den angegebenen Flachbildfernseher an. Wird der Laufsprecher in Verbindung mit irgendem anderen Gerät verwendet, besteht die Gefahr von Beschädigung und Brandausbruch.
- Achten Sie unbedingt daraufuf, alle angeschlossenen Geräte auszuschalten und den Netzstecker von der Netzsteckdose zu trennen, bevör die Anschlüsse geändert werden oder die Installation verändert wird.
- Bei Verwendung der Klangfarbenregelungs-Funktion eines Verstärkers zu einer starken Anhebung der Höhen darauf die Lautstärke am Verstärker nicht auf einen übermöig hohen Pegel eingestellt werden.

PRÜFEN DES ZUBEHÖRS

Lautsprecherkabel × 2

Lautsprecher-Halterungen

Für unten rechts (BOTTOM R)
Fürabenrechts (TOPR)

Furabenlins (TOP L)

Für unten links (BOTTOM L)

Lautsprecher-Montageschrauben (M5× 10mm :schwarz） × 16

Bedienungsanleitung

Installation

• Wenn es bei dieser Installation zu Problernen kommt sollte, wenden Sie sichitte an ihren Handler.
• Pioneer haftet für keinerlei Schäden, die sich auf falsche Installation, unsachgemäßen Gebrauch, Modifikationen oder Naturkatastrophen zurückführten halten.

INSTALLATION AM FLACHBILDFERNSEHER

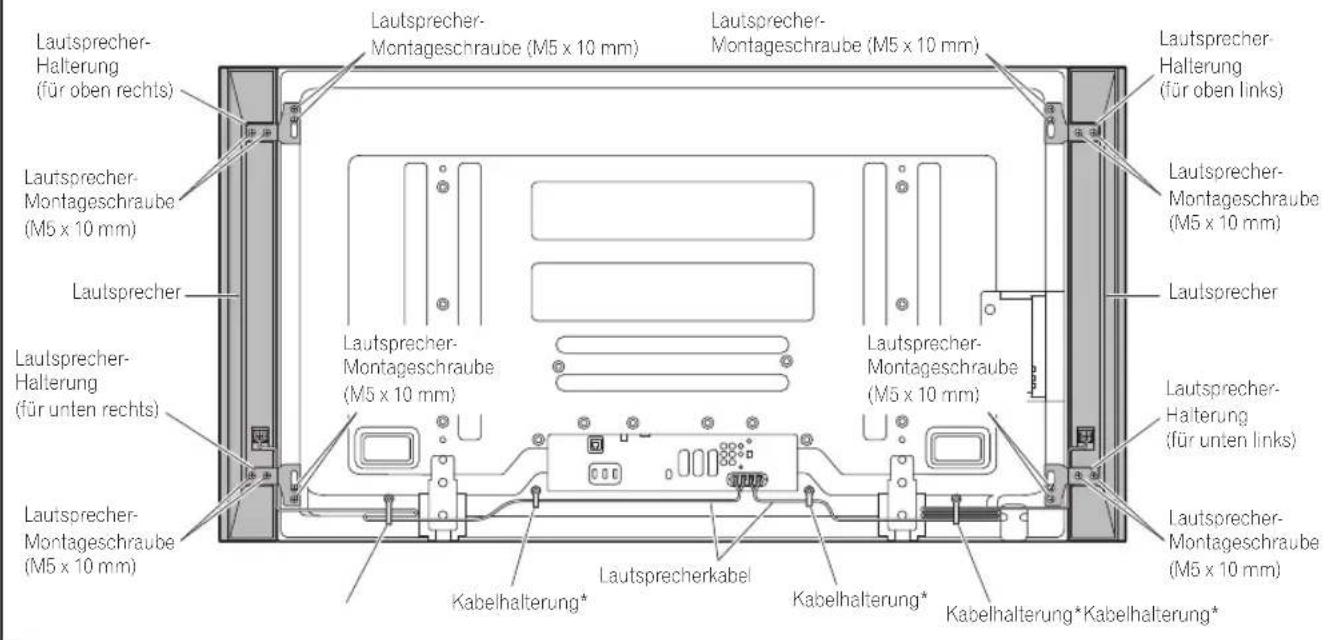

Flachbildfernseher mit dem installierten Lautsprecher

*:Zubehor des Flachbildfermshers

Bei Verwendung des Tischständers:

HINWEIS:

Bitte bringen Sie vor der Montage des Laufsprechers den Tischständer der Serie KRP-TS01 (oder einen anderen Ständer für einen Pioneer-Flachbildfremseher) an.

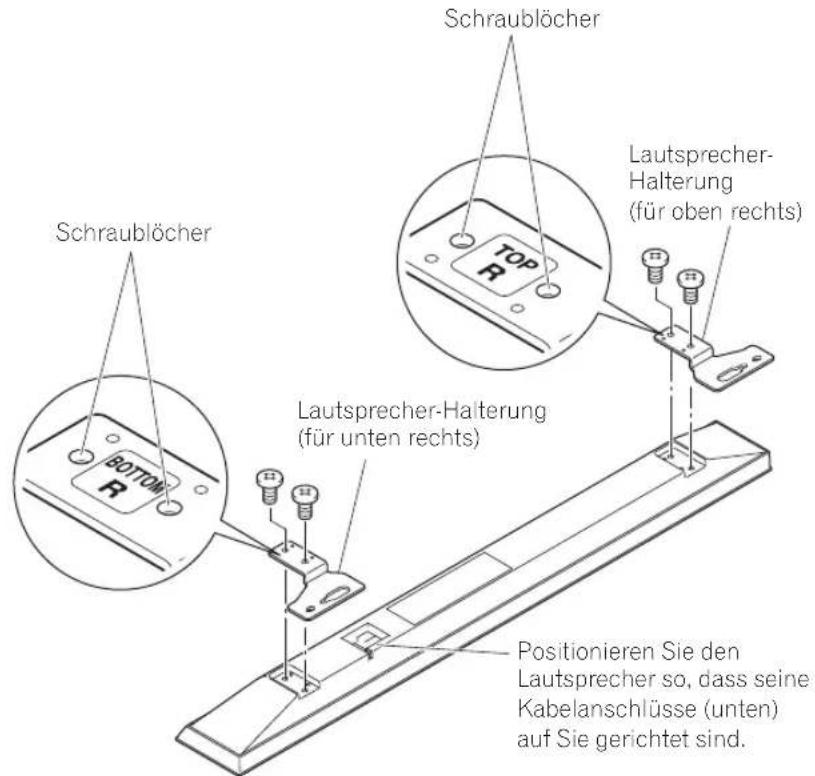

1. Anbringen der Lautsprecher-Halterungen an den Lautsprechern.

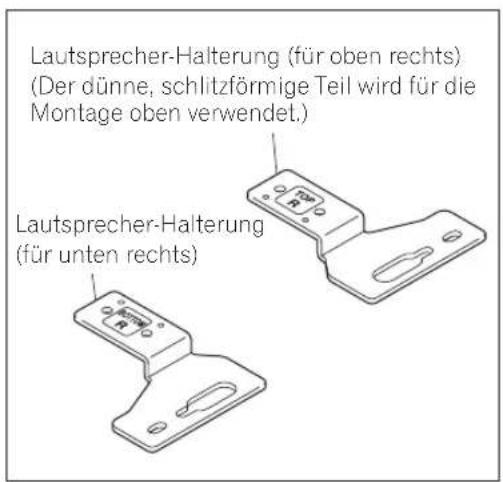

Es gibt obere und unter Laatsprecher-Halterungen fur den linken und rechten Laatsprecher. Befestigen Sie die jeweils vorgesehen Halterungen unter Verwendung der mitgelieferten Schrauben offen und unter an der Rückseite der Laatsprecher. (Die Abbildung zeigt die Befestigung der Halterung an der rechten Seite. Auf die gleiche Weise erfolgt die Befestigung auf der linken Seite.)

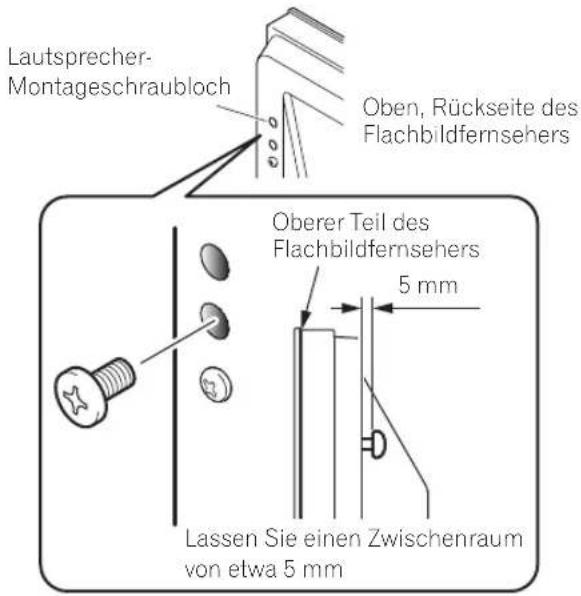

1. Schrauben Sie eine mitgelieferte Schraube in das Montage-Schraubloch (das unter der zwei Schraublocher) offen an der Rückseite des Flachbildfernsehers.

Ziehen Sie die Schraube noch nicht fest, sondern{lassen Sie noch etwas 5mm Zwischenraum.

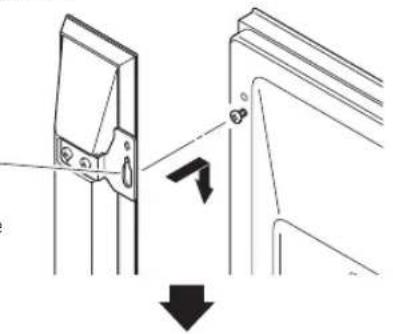

1. Hängen Sie die Laufsprecher-Halterung an die Schraube. die Sie offen installiert haben, indem Sie den weiten Bereich der Öffnung hindurchstecken und das Element dann in den Schlitz absenken. Schrauben Sie anschließend die untere Schraube provisorisch ein.

Senken Sie nach dem Hindurchstecken des weiten Bereichs der Öffnung des Laufsprecher-Befestigungselements (oben) durch die Schraube den Laufsprecher auf diese ab.

Senken Sie den Laufsprecher auf die Schraube ab, nach dem Sie den weiten Teil der Öffnung der Halterung Über die Schraube hinweg geführt haben.

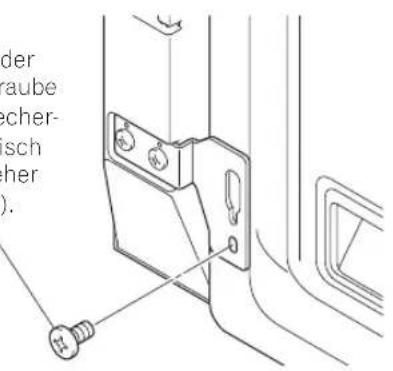

Befestigen Sie mit der vorgesehenen Schraube die untere Lautsprecher-Halterung provisorisch am Flachbildfernseher (ein Position unten).

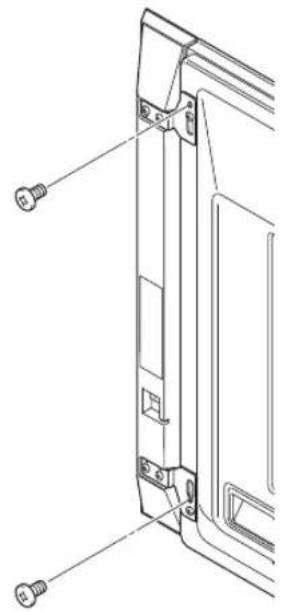

1. Richten Sie die Position des Laufsprechers aus undziehen Sie dann die obere und die untere Schraube fest.
2. Ziehen Sie die zwei Schrauben oben und unter an jedem Laufsprecher (insgesamt vier Schrauben) fest und fixieren Sie die Laufsprecher auf diese Weise am Flachbildfernseher.

1. Führren Sie das mitgelieferte Laufsprecherkabel zwischen dem Laufsprecher und dem Flachbildfernseher (unter der Laufsprecher-Halterung) von unter durch.

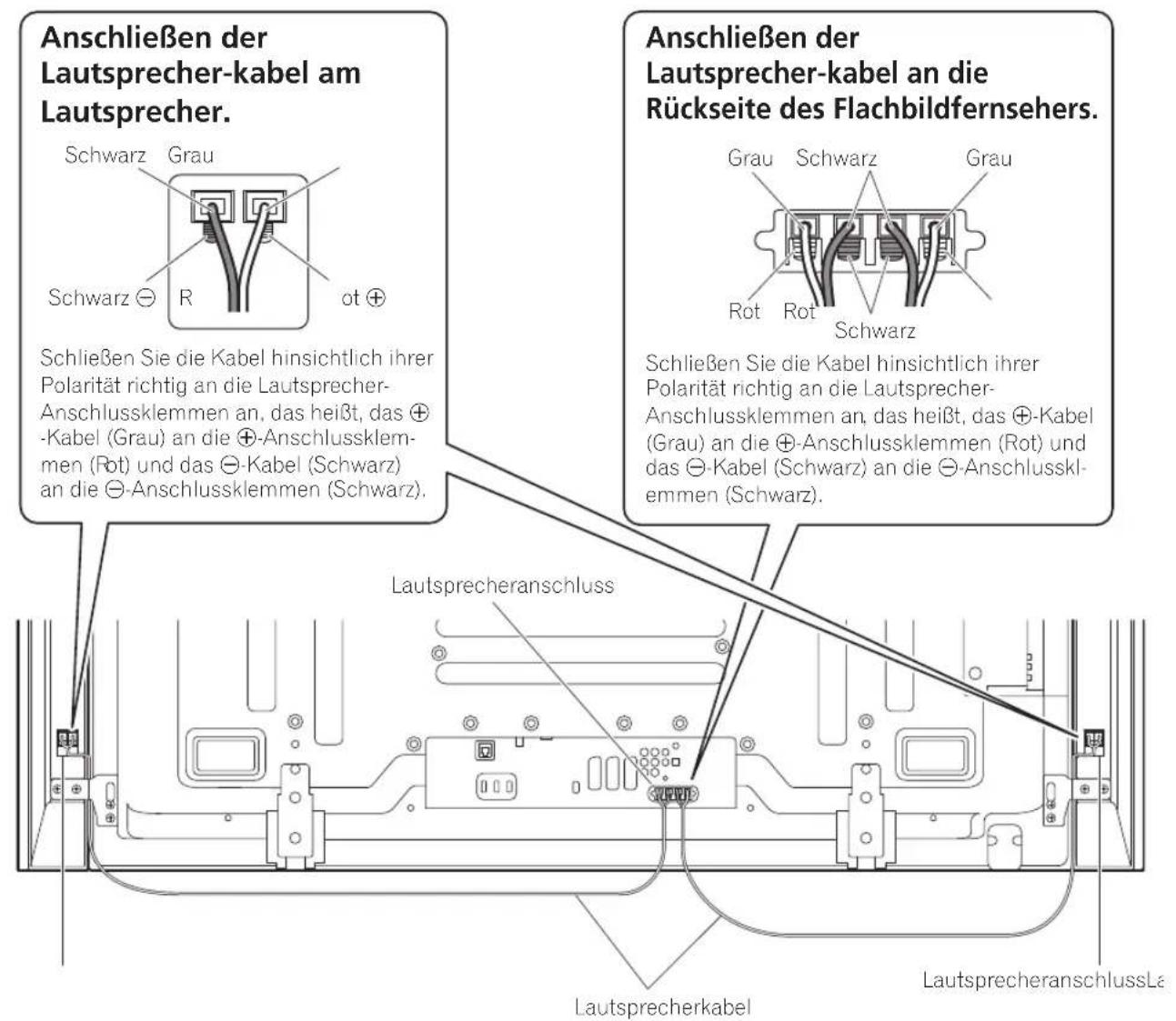

2. Schließen Sie die Laufsprecherkabel an den jeweiligen Laufsprecher an (siehe)nachste Seite).

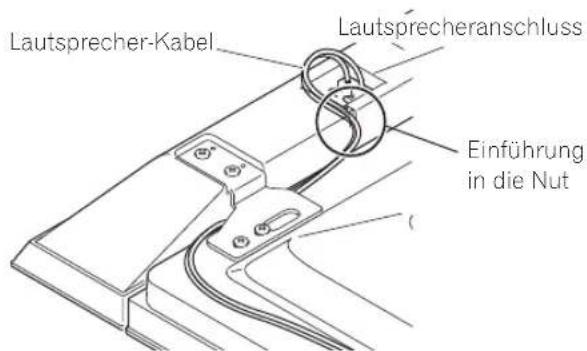

3. Führn Sie das jeweilige Kabel in die am betreffenden Lautsprecher befindliche Nut ein.

1. Schlieben Sie das andere Ende der Laufsprecherkabel an die Rückseite des Flachbildfernsehers an (siehe)nachste Seite).

Zum besseren Verständnis ist der Tischständer hier nicht dargestellt.

HINWEIS:

• Drücken Sie den Hebel und führen Sie das Kabelende ein.
• Beim anschließenden Loslassen des Hebels wird das Laufsprecherkabel festgeklemmt.

VORSICH

• Achten Sie, bevor Sie die Anschlüsse oder die Installationsweise der angeschlossenen Geräteändern, unbedingt daraufuf, dass die Geräte ausgeschaltet sind und der Netzstecker aus der Steckdose gezogen worden ist.
• Wenn Sie das Laufsprecherkabel zu welt einfahren, so dass die Isolation den Laufsprecheranschluss berührt, kann es sein, dass kein Ton zu horen ist. Führten Sie daher das Kabel so ein, dass der Kupferdraht zu sehen ist.

• Prufen Sie, nach dem Sie die Lautsprecherkabel angeschlossen haben, ob die Enden dieser Kabel richtig an den Anschlüssen befestigt sind, indem Sie leicht an den Kabelnziehen. Lose Anschlusses konnen Tonausfall oder Gerausche zur Folge haben.
• Wenn es, verursacht durch einen freiliegenden Draht, einen Kurzschluss im ⊕-Kabel oder im ⊙-Kabel gibt, kann es zu Überspannungen am Flachbildfernseherkommen, was zu einem unterbrochenen Betrieb oder zufehlerhaften Funktionen führen kann.
• Falsche Anschlüsse des Lautsprecherkabels an die rechte oder linke Seite des Flachbildfernsehers hinsichtlich der Polarität können zu einem ungenügenden Stereoklang in der Weise führen, dass die Basstone nur schwach sind oder dass das Klangbild instabil ist.
• Binden Sie das Kabel zusammen, ohne daran zuziehen.

10. Bündelung der Kabel.

Verfahrens Sie wie nachfolgend beschrieben, um eine Kabelhalterung anzubringen.

1) Ziehen Sie das Halterungsband durch die Halterung und fixieren/bündeln Sie das/die Kabel in der Kabelhalterung.
2) Drücken Sie den Hebel, halten Sieihn gedrückt und führen Sie dann den Haken in eine geeignete Öffnung an der Rückseite des Flachbildfernsehers ein.
3) Ziehen Sie das Halterungsband fest.

4) Überzeugen Sie sich, dass die Kabelhalterung fest im Bedienfeld sitzt.

HINWEIS:

Vermeiden Sie es, wenn Sie Kabel verlegen oder bündeln,\ diese zusammenzudrücken oder Druckpunkte zu schaffen.

Ziehen Sie zur Entfernung des Halterungsbandes die Arretierung, um sie zu halten.

Drücken Sie zur Entfernung der Kabelhalterung die Hebel, halten Sie sie gedrückt undziehen Sie das Band aus dem Loch.

NWEIS:

Je länger eine Halterung angebracht ist, um so wahrscheinlicher ist es, dass ihre Eigenschaften schlechter werden. Eine altersche Halterung wird leichter beschädigt, wenn sie entfernt wird, und kann dann möglichwerweise nicht wiederverwendet werden.

Bei Verwendung der Wandmontage-Einheit:

HINWEIS:

Legen Sie zuerst den Flachbildfernseher auf eine weiche Unterlage und montieren Sie dann die Lautsprecher.

1. Montieren Sie die Lautsprecher an den Flachbildschirmfernseher (siehe Schritte 1 - 10 auf den Seiten 15 - 18).

SchlieBen Sie die anderen Kabel und das Netzkabel an die Rückseite des Flachbildfernsehers an.

1. Platzieren Sie den Flachbildfernseher an den Montageelementen der Wandbefestigungseinheit.

Zu Einzelheiten siehe die mit der Wandmontage-Einheit mitgelieferte Bedienungsanleitung.

VORSICH

Heben Sie den Flachbildschirmfemseher nicht an den Laufsprechen an.

Die Lautspeicher konnten herunterfallen, und deshalb ist der Fernseher unten zu halten.

PFLEGE DES GEHAUSES

Zum Abwischen von Staub und Verschmutzung kann ein Poliertuch oder ein trockener Lappen verwendet werden.
- Wenn das Gehäuse stark verschmutzt ist, kann es mit einem weichen, mit verdünnten Haushaltsreiniger angefeuchteten Lappen gesäubert und dann mit einem trockenen Lappen abgewischt werden. Keine Möbelpolitur oder Reinigungsmittel verwenden, da diese Mittel die Oberfläche des Gehäuses beschädigten können.
- Niemals Verdünner, Benzol, Insektensprays oder andere Chemikalien am oder in der Nähe des Gehäuses verwenden, da hierdurch die Oberfläche beschädigt wird.
- Vor der Verwendung eines chemischen Reinigungstuchs unbedingt die Vorsichtshinweise sorgfältig durchlesen.

TECHNISCHE DATEN

Gehäuse . Bassreflextyp
Verwendete Laufsprecher (Zweiweg-System):

Woofer (fur tiefe Frequenzen) 4,8 cm × 13-cm-Konusloutsprecher Hochtoner (fur hohe Frequenzen) 2,5 cm Semikalotte
Impedanz 6Ω
Frequenzgang 55 Hz bis 30 000 Hz
Empfindlichkeit (1 m, 1 W) 80 dB
Zulässige Eingangswerte:
Maximaler Eingangswert 18 W
Nenn-Eingangswert 6W
Ubergangsfrequency 3 kHz
Ausbere Abmessungen 105 (B) mm × 876 (H) mm × 64 (T) mm
Gewicht: Lautsprecher (ein einzelnner) 1,75 kg
Lautsprecher (ein Paar) mit Kabeln, Halterungen und Schrauben 4,1 kg
Zubehörteile (für zwei Laufsprecher)
Lautsprecherkabel × 2
Lautsprecher-Halterungen
open links (TOP L)
unten links (BOT TOM L) x1
oben rechts (TOP R) X1
unten rechts (BOTTOM R) ×1 ……Lautsprecher-Montageschrauben (M5× 10mm)× 16
Bedienungsanleitung × 1

HINWEIS:

Die technischen Daten und das Design können aus Gründen der Weiterentwicklung jederzeit ohne vorherige Ankündigung geändert werden.

Wichtiger Hinweis!

• Notieren Sie unter die Modellnummer sowie die Seriennummer der Einheit. Sie finden diese Nummern auf deren Rückseite.

Modellnummer:

Seriennummer:

Verwahren Sie diese Nummern für den Fall, dass Sie sie künftig brauchen.

Mischen Sie这点es Produkt, wenn Sie es entsorgen sollen, nicht mit gewöhnlichen Haushaltsabfallen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen konnen ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Handler zurückgeben (wenn sie ein ahnliches neues Produkt kaufen).

Bitten wenden Sie sich in den Ländern, die oben nicht aufgehrt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die ortliche Kommunalverwaltung.

Auf die these Weise stellen Sie Sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so möglichne negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058AGe

Veröffentlich von Pioneer Corporation, Umbrorrechtlich geschütz © 2006 Pioneer Corporation.Alle Rechte vorbenhalten.
