MANUAL DE USUARIO PDPS64 PIONEER

MANUAL DE INSTRUCCIONES

操作手册

HCTPYKUNI NO 3KCNAYATAUN

PDP-S64

KURO

SPEAKER SYSTEM

ENCEINTE ACOUSTIQUE

LAUTSPRECHERSYSTEM

SISTEMA DI DIFFUSORI

LUIDSPREKERSYSTEM

SISTEMA DE ALTAVOCES

揚聲器系統

AKHCTNUCHECKAR CNTEMA

Muchas gracias por comprar este producto Pioneer.
Lea atentamente estas instrucciones de funciona bajo antes de usar su sistemas de altevoces, de modo que sepa como Obtener el máximo rendimiento. Después de haber finalizzato la lectura del manual de instrucciones, guardelo en un lugar seguro para futuras consultas.

PRECAUCION

Acerca de la compatibiliidad

Este producto ha sido Diseño exclusivamente para ser realizado con el televisor de pantalla plana de Pioneer. Para más información sobre la compatibiliad, consulte su distribuidor Pioneer autorizzato o un centro de servicios.

Acerca de la instalacion y el ajuste

• No desplace el televisor de pantalla plana sujetandolo por los altavoces o los soportes para los altavoces, ya queusted podra lastimarse o los soportes podrián resultar danados. Cuando desplace el televisor, sujeteelo por la parte superior y por las asas.

• Cuando instale el altovo, no emplee tornillos que no sean los suministrados, dato que el altovo podraSeparatede la unidad principal y caerse.
• Cuando instale el altovoz, apriete bien los tornillos.
• Manipule los altavoces con mucho cuidado, ya que la red de rejilla y la caja del altovo poden danarse o romperse si se encuentran susertos a fuertes impactos externos.
• Si pone una pantalla TRC o un monitor TRCoca del altavoz, poder producirse interferencias o distorsion del color. En tal caso, aleje el monitor del altavoz.

Acerca de la entrada

• Para evaporar daños al sistemas de altavoces como consecuencia de una sobrecarga de entrada,onga en cuenta las precauciones siguientes:
• Estos altavoces deben conectarse una y exclusivamente al teovisor de pantalla plana asignado. De lo contrario, podrián producirse daños o un incendidio.
• Asegúrese de desconectar los dispositivos conectados y de desenchufar el cable de alimentación de la toma de corriente antes de Cambiar las conexiones o de efectuar la instalación.
• Cuando emplee una referencia de control del tono para acentuar mucho los sonidos agudos, no suba excessivamente el volumen del amplificador.

COMPROBÁNC DE LOS ACCESORIOS

• Cables de altavoz × 2

• Soportes para el altovoz

Para parte superior derecha (TOP R)

Para parte inferiorecha (BOTTOM R)

Para parte superior izquierda (TOP L)

Para parte inferior izquierda (BOTTOM L)

• Pernos de fijación del altovoz (M5 x 10 mm: negro) x 16

• Manual de instrucciones

Instalación

• Si experimentara algoña dificultad con la instalación, consulte a su distribuidor.
• Pioneer no se responsabiliza de ningún daño que pudiera derivarse de una instalación Incorrecta, un uso inadequado, la realización de modificaciones o catástrofas naturales.

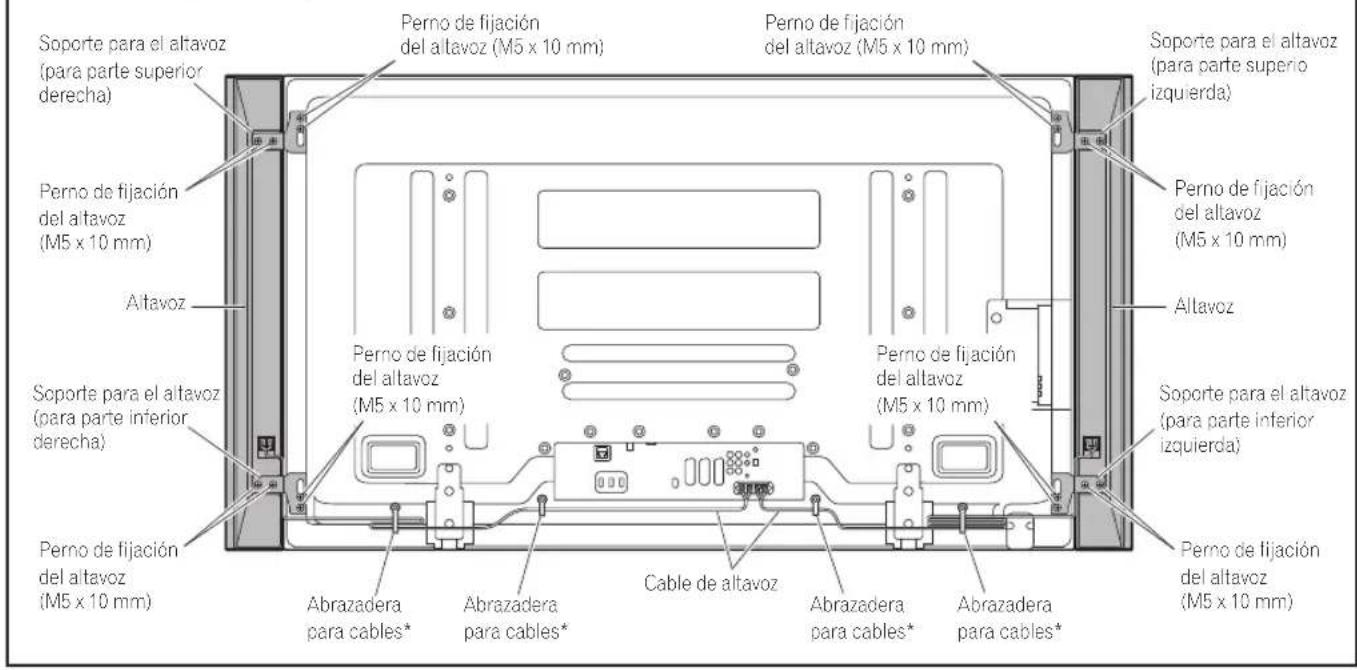

INSTALLACION EN EL TELEVISOR DE PANTALLA PLANA

Televisor de pantalla plana con el altovoz instalado

*: accesorios del teilevisor de pantalla pianla

Si se utilizes el soporte de mesa:

NOTA:

Antes de instalar el altavoz, acople al tevisor de pantalla plana el soporte de mesa de la series KRP-TS01 (u/otro soporte para televisores de pantalla plana de Pioneer).

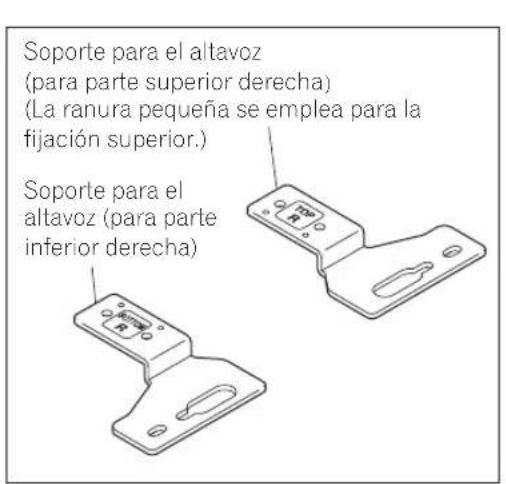

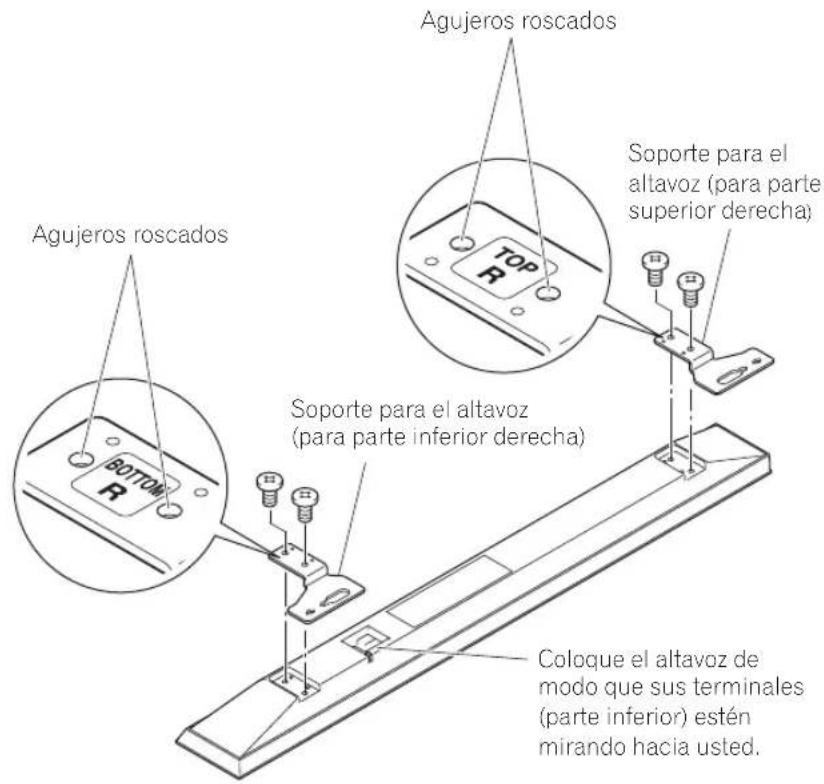

1. Como montar los soportes para los altavoces en los altavoces.

Hay soportes superiores e inferiores para el altovo de la derecha y para el de la izquierda. Utilice los pernos suministrados para montar los soportes adequados en la parte superior e inferior de la cara posterior de los altovoces. (Seguidamente se indica como montar el soporte del lado Derecho; para montar el del lado izquierdo, siga elismo procedimiento.)

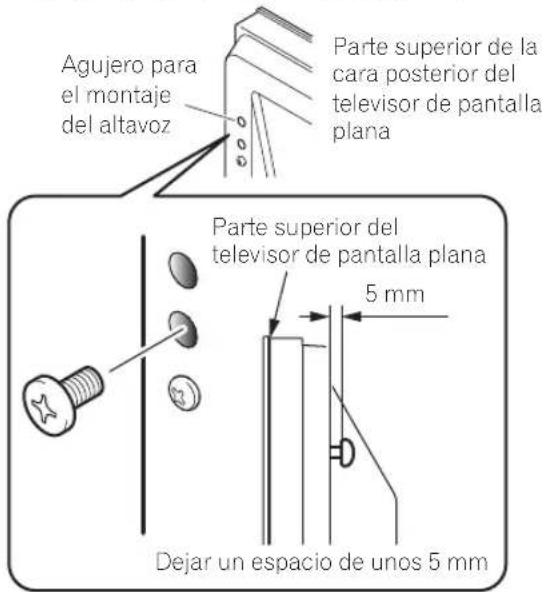

1. Atornille uno de los pernos suministrados en el agujero de montaje del altovoz (el más bajo de los dos) situado en la parte superior de la cara posterior del televisor de pantalla plana.

No lo apriete al máximo todas. Déjelo algo flojo, modo que quedenanos 5 mm para atornillar.

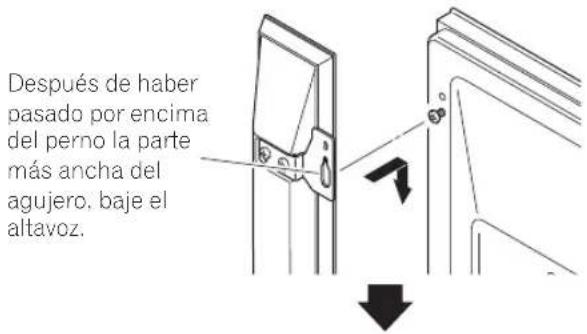

1. Cuelgue el soporte para el altovoz en el perno que ha atornillado en la parte superior. Paraarlo, deslice la parte más ancha por encima de el y después bajo el altovoz y encajelo en la ranura; atornille provisionalmente el perno inferior.

Después de haber pasado por encima del perno la parte más ancha del agujero del soporte para el altovoz (parey superior), bajo el altovoz, de modo que descanse sobreél.

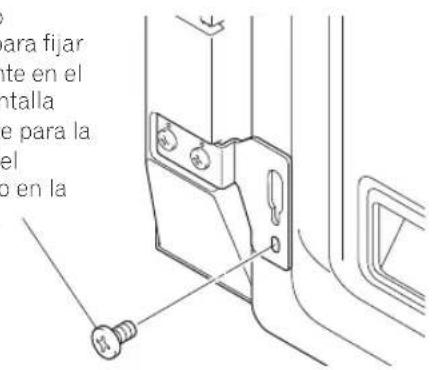

Utilice el perno suministrado para fjar provisionalamente en el televator de pantalla plana el soporte para la parte inferior del altovoz (agujero en la parte inferior).

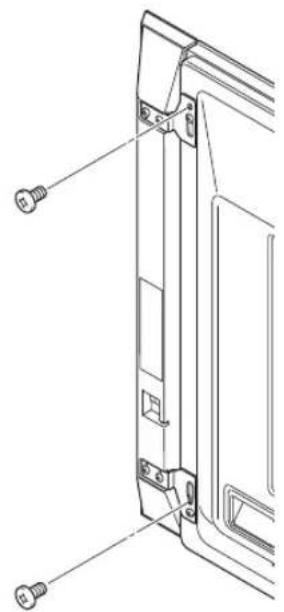

1. Ajuste la posicion del altavoz y a continua asegure firmamente los pernos superior e inferior.
2. Apriete los dos pernos, en la parte superior e inferior de cada altoz (un total de quatre pernos). De este modo fjará los altovoces al teovisor de pantalla plana.

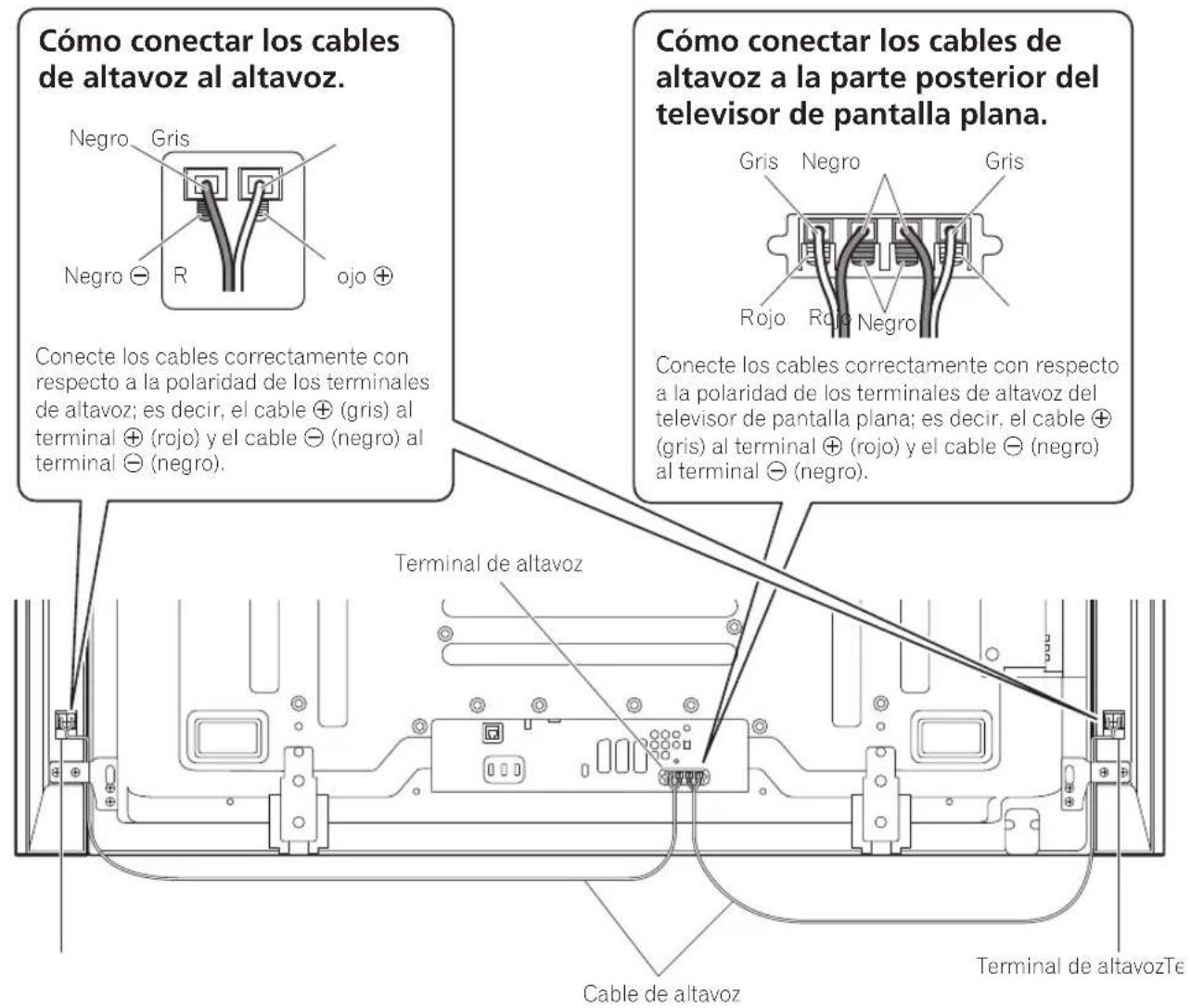

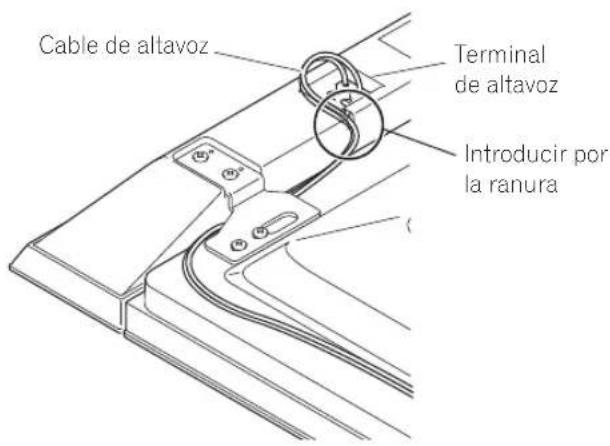

1. Pase el cable de altovoz suministrado entre el altovoz y el televisor de pantalla plana (por debajo del soporte para el altovoz) desde abajo.
2. Conecte los cables de altevoz al altevoz (consulte la pagea?)
3. Introduzca el cable por la ranura del altovoz.

1. Conecte el otro extremo de los cables de altevoz a la parte posterior del televisor de pantalla plana (consulte la pagea baja).

A efectos ilustrativos, en este manual no se presenta el soporte de mesa.

NOTA:

Presione la palanca e introduzca el extremo del cable.
- Cuando suele la palanca, el cable de altovo quedará sujeto.

Precaución

• Cuando cambie la conexión o lleve a cabo la instalación, asegúrese de que apaga los aparatos conectados y de que desenchufa el cable de alimentación de la toma de pared.
• Si introduce el cable de altevaz de modo que el aislamento este tocando el terminal de altevaz, es possible que no obtenga ningún sonido. No lo introduzca demasiado, de forma que el hilo de cobre quede visible.

• Para comprobar que los extremos de los cables de altovo están bien connectados a los terminales, una vez que haya realizado la connexion, tire suavamente de cada uno de los cables. Si las conexiones hanockeyd algo flojas, es posible que se occasionen perdidas de sonido o ruido.
• Si se produce un cortocircuito en los cables y causado por un cable desnudo, es posible que el televisor de pantalla plana reciba una carga excessiva, lo que se traduciría en un funciona interrumpido o incorrecto.
• Si las connexiones del cable de altovo a los terminals derecho o izquierdo del televisor de pantalla plana no se han realizado correctamente con Respecto a la polaridad, podrián producirse efectos de sonido estéreo defectuosos, lo que a su vez daria lugar aunos sonidos graves deficientes o a una imagen sonora inestable.
  Enrolle el cable sobre si mismo sin tirar de el.

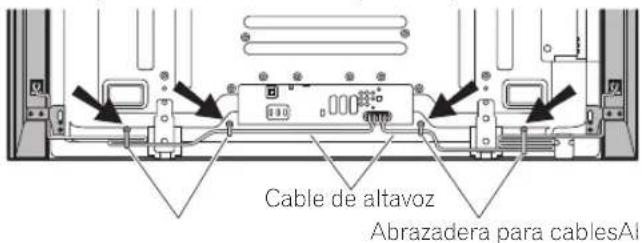

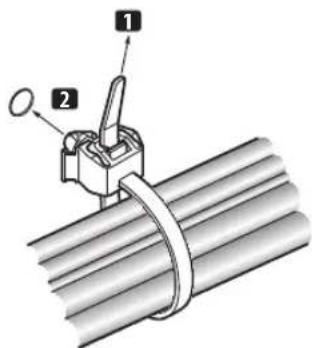

10. Como reunir y enrollar los cables sobre si mismos.

Para colocar una abrazadora para cables, siga los pasos que se indicate a continuacion.

1) Deslice un extremo de la abrazadora por el soporte de laquia y reuna los cables de modo que estos queden sujetos por la abrazadora.
2) Presione las palancas de la abrazadora y, sin solitarlas, introduzca el gancho en el orificio que encontrará en la parte posterior del televisor de pantalla plana.
3) Tire del extremo de la abrazadora para cerrarla.

4) Confirme que la abrazadora para cables queda firmamente sujeta en el panel.

NOTA:

Al distribuir o reunir los cables, evite pellizcarlos o crear punto de presión.

Para extraer la banda de la abrazadora para cables, tire de la lengüeta de liberacion.

Para extraer la abrazadora para cables, mantenga presionadas las palancas y extrajgala del orificio.

NOTA:

Cuanto mas tiempo haga que se haya instalado una abrazadora, más probabilitadades habr de que la misma se deteriorre. Una abrazadora antigua se dañará con mayor fácilidad al extraerla y es posible que no se pueda usar de nuevo.

Parte posterior del teovisor de pantalla plana

Si el teovisor se instala en la unidad para colgar de la pared:

NOTA:

Primero disponga de forma horizontal el televator de pantalla plana sobre una sabana suave, etc. Después, colque los altavoces.

1. Coloque los altavoces en el televisor de pantalla plana (consulte los procedimientos 1 a 10 en las páginas 33 a 36).

Conectaro losotros cables y el cable de alimentacion al televator de pantalla plana.

1. Coloque el televisor de pantalla plana en los accesorios de montaje de la unidad para colgar de la pared.

Para detalles al respecto, consulte el manual de instrucciones fácilado con la unidad para colgar de la pared.

Precaución No levante el telev los altavoces, no e

Sujételo por la parte inferior.

MANTENIMIENTO DE LA CAJA DEL ALTAVOZ

• Para qitar la suciedad y el polvo utilise un paño abrillantador o un paño seco.
• Si la caja del altovo está muy sucia, limpiela con un paño humedecido con algo producto limpiador diluido con agua. Después,SEO que la superficie con un paño seco.No utilise ceras ni productos limpiadores para muebles, ya que dañarian la superficie de la caja del altovo.
• Nunca utilise diluyentes, bencinas, rociadores de insecticidas nithers produits quimicos sobre la caja del altovo o circa de ella, ya que podrián correr la superficie.
• Si utilizes unayo quimico, lea cuidadosamente las instrucciones que acompen al mesmo.

ESPECIFICACIONES

Caja del altavoz .........Tipo reflejo de bajos

Woofer (para los sonidos graves)
.... Tipo cnic 4,8 cm × 13 cm

Tweeter (para los sonidos agudos) ......... Tipo semicúpula de 2,5 cm

Impedancia 6Ω

Gama de Frequencias 55 Hz a 30 000 Hz

Sensibilidad (1 m, 1 W) 80 dB

Entrada permissible:

Entrada maxima 18W

Entrada nominal 6W

Frecuencia de cruce 3 kHz

Dimensiones exteriores

105 (An) mm × 876 (Al) mm × 64 (Pr) mm

Peso:

Altavoz (una sola unidad) 1,75 kg

Altavoz (dos unidades) con cables,

soportes y pernos 4,1 kg

Accesorios (para dos altavoces)

Cable de altevoz × 2

Soportes para el altovoz

Parte superior izquierda (TOP L) × 1

Parte inferior izquierda (BOTTOM L) × 1

Las specifications y el disen lo estan susertos a posibles

cambios sin previo aviso a efectos de melhorar el producto.

AVISO IMPORTANTE - ANOTE MAS ABAJO EL NUMERO DE MODELO Y EL NUMERO DE SERIE DE ESTE EQUIPO. LOS ENCONTRARÁ DETALLADOS EN LA PARTE POSTERIOR DEL Mismo.

N. DE MODELO

N.° DE SERIES

GUARDE ESTOS NUMEROS PARA FUTURAS REFERENCIAS.

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislacion vigente, existe un systema de recogida distinto para los productos electrnicos que requieren un procedimiento adequado de tratamento, recuperacion y reciclado.

Las vividas privadas en los Estados miembros de la UE, en Suiza y Noruega pueda devolver Gratisamente sus produits electronicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los paises que no se han mentionado en el párafo anterior,pongase en contacto con sus autoridades locales a fin de poder el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurar de que el producto de desecho se somete a los procesos de tratatorio, recuperacion y reciclaje necessarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salute humana.
