PDPS64 - Enceinte PIONEER - Notice d'utilisation et mode d'emploi gratuit

Marque	PIONEER
Modèle	PDPS64
Type de produit	Enceinte acoustique bass-reflex
Type d'enceinte	2 voies
Haut-parleur de graves	Cône de 4,8 cm × 13 cm
Haut-parleur d'aigus	Semi-dôme de 2,5 cm
Impédance	6 Ω
Plage de fréquences	55 Hz – 30 000 Hz
Sensibilité	80 dB (1 m, 1 W)
Entrée admissible max.	18 W
Entrée nominale	6 W
Fréquence de recouvrement	3 kHz
Dimensions (L × H × P)	105 × 876 × 64 mm
Poids (une enceinte)	1,75 kg
Poids (paire avec accessoires)	4,1 kg
Accessoires fournis	Câbles d'enceinte ×2, supports, vis de montage (M5×10 mm) ×16, mode d'emploi
Compatibilité	Téléviseur à écran plat Pioneer
Entretien du coffret	Chiffon sec ou imbibé de liquide nettoyant dilué; éviter produits corrosifs
Sécurité	Ne pas soulever le téléviseur par les enceintes; serrer les vis à fond

FOIRE AUX QUESTIONS - PDPS64 PIONEER

Quelles sont les dimensions des enceintes PDPS64 ?

Les dimensions sont de 105 mm de largeur, 876 mm de hauteur et 64 mm de profondeur pour chaque enceinte.

Quel est le poids de l'enceinte PDPS64 ?

Chaque enceinte pèse 1,75 kg. La paire avec câbles, supports et vis pèse 4,1 kg.

Avec quels téléviseurs puis-je utiliser ces enceintes ?

Ces enceintes ont été conçues exclusivement pour une utilisation avec les téléviseurs à écran plat Pioneer. Veuillez vérifier la compatibilité auprès de votre revendeur.

Comment installer les enceintes sur le téléviseur ?

Fixez d'abord les supports d'enceinte au dos des enceintes à l'aide des vis fournies. Suspendez ensuite les enceintes sur les vis pré-installées à l'arrière du téléviseur, puis serrez les vis. Connectez les câbles d'enceinte aux bornes correspondantes.

Quelles précautions prendre lors de l'installation ?

Ne déplacez pas le téléviseur en tenant par les enceintes. Utilisez uniquement les vis fournies. Serrez les vis à fond. Assurez-vous que les câbles ne sont pas court-circuités et respectez la polarité.

Comment entretenir le coffret des enceintes ?

Essuyez la poussière avec un chiffon sec ou un chiffon imbibé de liquide nettoyant dilué. N'utilisez pas de cire, diluant, benzine ou produits chimiques agressifs.

Quelle est l'impédance des enceintes ?

L'impédance est de 6 Ω.

Quels sont les haut-parleurs utilisés ?

Le haut-parleur de graves est un type à cône de 4,8 cm × 13 cm. Le haut-parleur d'aigus est un type à semi-dôme de 2,5 cm.

Quelle est la puissance admissible maximale ?

L'entrée admissible maximale est de 18 W, et l'entrée nominale est de 6 W.

Comment connecter les câbles d'enceinte ?

Insérez l'extrémité dénudée du câble dans le levier de la borne, puis relâchez le levier pour serrer. Respectez la polarité (bornes + et -).

MODE D'EMPLOI PDPS64 PIONEER

Merci pour votre achat de cet apparéil Pioneer.
Veuillez lire attentivement la totalité de ce mode d'emploi avant d'utiliser vos enceintes acoustiques de façon à pouvoir en tirer le meilleur profit. ÀpRES lecture complète du livre d'instructions de fonctionnement, le ranger dans un endroit sur afin de pouvoir vous y reporter facilement en cas de besoin lors de l'utilisation des l'enceintes acoustiques.

ATTENTION

A propos de la compatibilité

Ce produit a ete concu exclusivement en vue d'une utilisation avec le televiseur a ecran plat Pioneer. Pour de plus amples informations sur la compatibilite, veuillez vous adresser au distributeur ou au centre de service Pioneer agreé le plus proche.

A propos de l'installation et des réglages

• Ne déplacez pas le téléviseur à écran plat en le tenant par les enceintes ou les supports d'enceinte. Vous risqueriez de vous blesser ou d'endommager les supports. Pour déplacer le téléviseur, tenez-le par le haut et par les poignées.

• À l'installation des enceintes, utilisez uniquement les vis fournies, car d'autres poursaient se détacher de l'unité principale et entraîner la chute des enceintes.
• A l'installation des enceintes, serrez les vis à fond.
• Manipuler les enceintes avec suffisamment de soin, car autrement, l'enjolivre frontal et le coffret risqueraient d'être endommages ou hors d'utilage en les soumettant à des chocs externes exagérés.
• La présence d'un écran d'ordinateur ou d'un moniteur à tube cathodique pres des enceintes peut provoquer des interférences et une distorsion des couleurs. Si c'est le cas, éloignez l'écran par rapport aux enceintes.

A propos de I'entree des signaux

• Afin d'éviter d'endommager les enceintes acoustiques, suite à une surcharge à l'entrée, veuillez observer les précautions suivantes:
• Ne raccordez pas ces enceintes à un apparéil autre que le téléviseur à écran plat spécifique. Faute de quoi, des dégats, voir un incendie pourraient en résultat.
• Prenez soit demettre hors tension les appareils raccordes et de débrancher le cordon d'alimentation au niveau de la prise secteur avant de changer les connexions ou la méthode d'installation.
• Si vous utilisez une fonction de contrôle des tonalités pour accentuer fortement les aigus, n'élevez pas excessivement le volume sonore.

VÉRIFICATION DES ACCESSOIRES

Cables de l'enceinte × 2

Supports de l'enceinte

Angle inférieur droit (BOTTOM R)

Angle supérieur droit (TOP R)

Angle supérieur gauche (TOP L)

Angle inférieur gauche (BOTTOM L)

• Vis de montage de l'enceinte (M5 × 10 mm : Noir) × 16

Mode d'emploi

Installation

• En cas de difficultés, veuillez consulter votre revendeur.
• Pioneer ne saurait etre tenu responsable d'aucun dommage resultant d'une installation ou d'une utilisation incorrecte de ce produit, de sa modification ou encore de catastrophes naturelles.

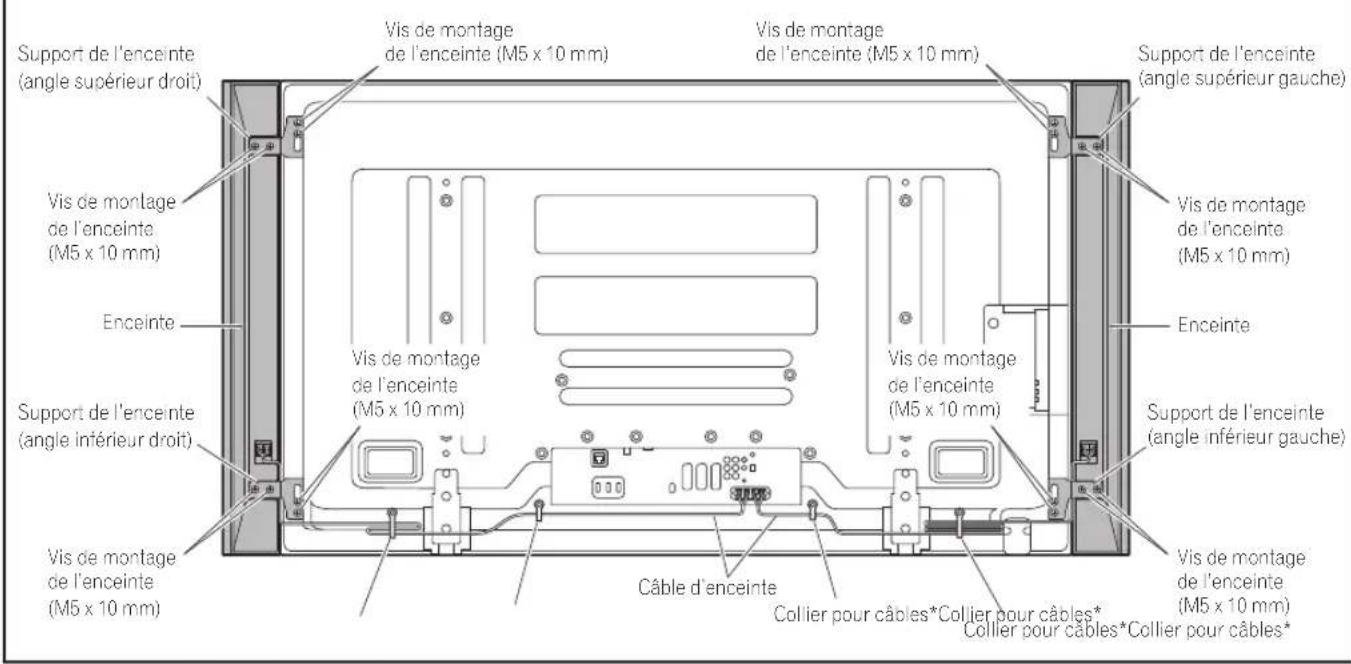

INSTALLATION SUR LE TÉLEVISEUR À ÉCRAN PLAT

Téléviseur à écran plat avec enceinte installée

*:Accessoires du télévisur à écran plat

Si vous utilisez un pied de table :

REMARQUE:

Avont de poser l'enceinte, fixez le pied de table série KRPTS01 (ou un autre pied de table de téléviseur à écran plat Pioneer) au téléviseur à écran plat.

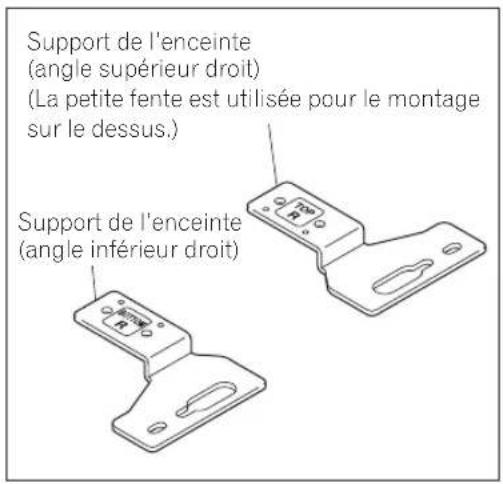

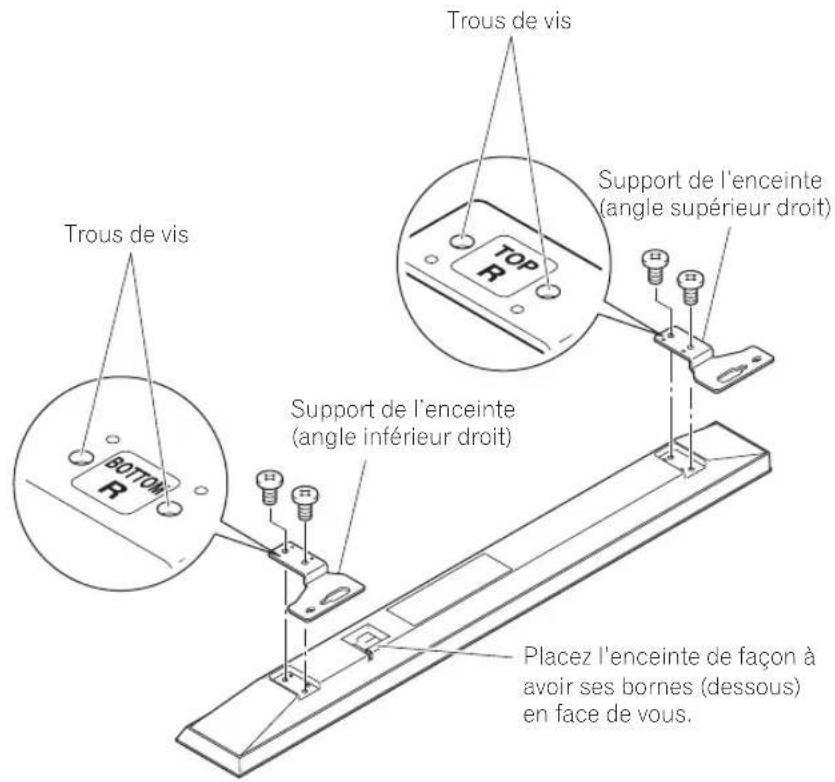

1. Fixer les supports d'enceinte sur les enceintes.

ll y a un support de fixation inférieur et un support inférieure pour I'enceint gauche et pour I'enceinte droite. Posez les bons supports en haut et en bas au dos des enceintes à l'aide des vis fournies. (L'illustration montre la pose des supports de droite. Pour les supports de gauche, procedez de la meme facon.)

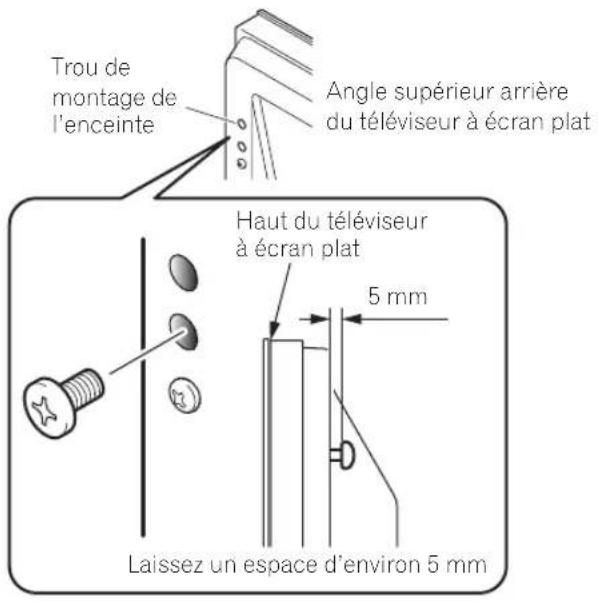

1. Vissez une vis fournie dans le trou de montage de l'enceinte (le plus bas des deux) situé en haut au dos du téléviseur à écran plat.

Ne la serrez pas complètement tout de suite. Laissez du jeu, arrêtez-vous à environ 5 mm de la fin.

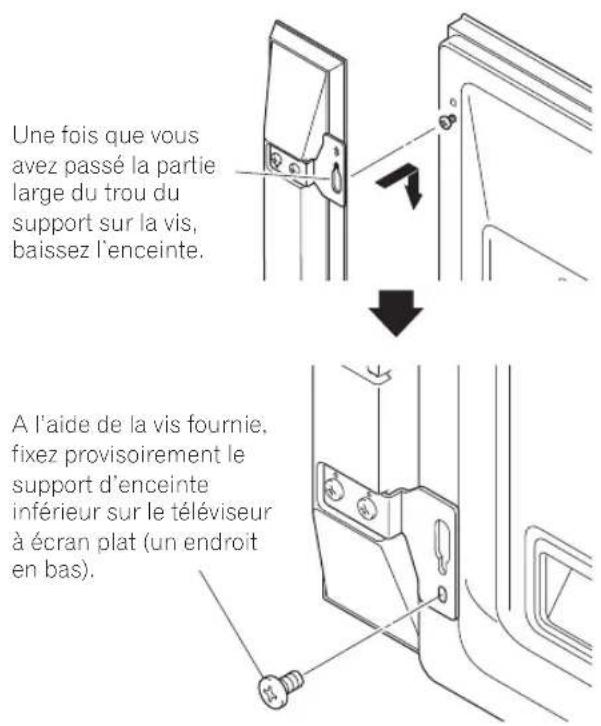

1. Suspendez le support de l'enceinte sur la vis que vous avez installée en haut en passant la partie large pardessus la vis puis baissez le support dans la fente et vissez la vis du bas provisoirement.

Une fois que vous avez passé la partie large du trou du support de l'enceinte (haut) par-dessus la vis, baissez l'enceinte.

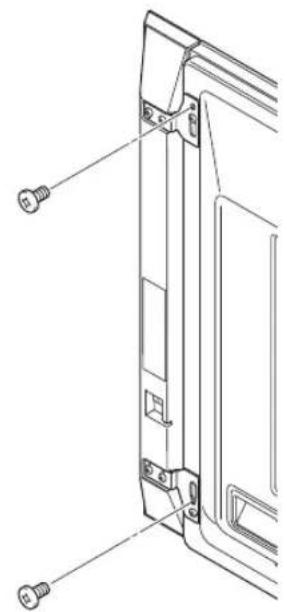

1. Ajustez la position de l'enceinte puis serrez complètement les vis du haut et du bas.
2. Serrez les deux vis, l'une en haut et l'autre en bas, pour chaque enceinte (total de quatre vis). C'est ainsi que vous fixez les enceintes sur le téléviseur à écran plat.

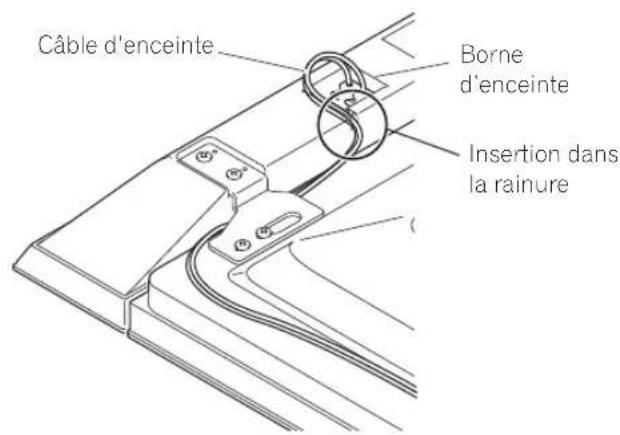

1. Passez le cable d'enceinte fourni entre l'enceinte et le téléviseur à écran plat (en dessous du support de l'enceinte) en passant par le dessous.

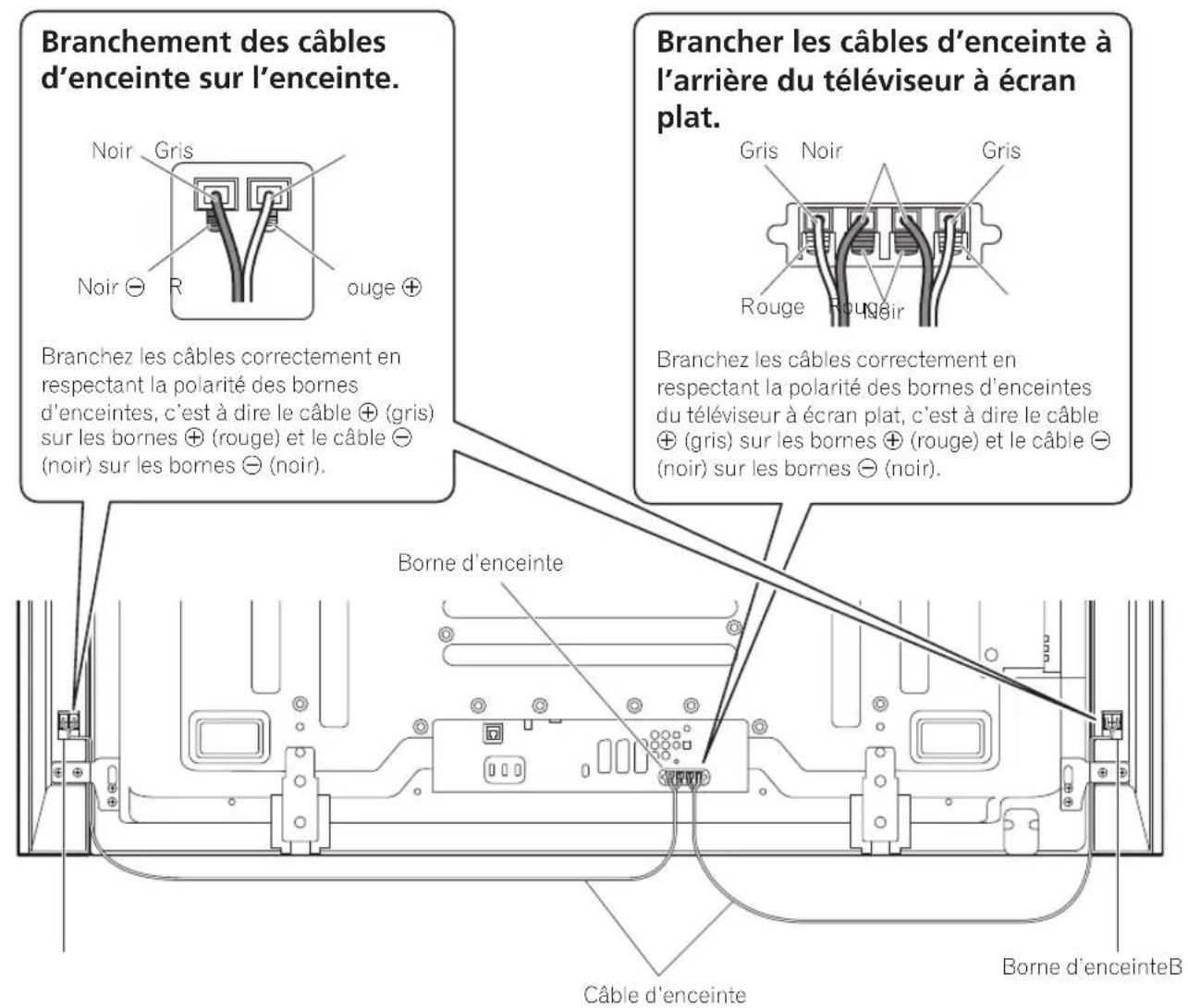

2. Branchez les cables d'enceinte sur les enceintes (voir page suivante).
3. Insérez le cable dans la rainure située sur l'enceinte.

1. Branchez l'autre extrémité des cables d'enceinte à l'arrière du téléviseur à écran plat (voir page suivante).

Pour plus de clarté, le pied de table n'est pas représenté ici.

REMARQUE:

• Appuyez sur le levier et insérez l'extrémité du cable.
  Quand you relachez le levier, il se reisserre autour du cable d'enceinte.

Attention

• Pensez à mesure les appareils hors tension et à retarder le cordon d'alimentation de la prise murale avant de modifier les branchements ou l'installation.
  Si vous pousse le cable d'enceinte trop loin et que l'isolant est en contact avec laborne d'enceinte, il est possible que vous n'obteniez aucun son. Une fois le cable insere, vous nevez toujours pouvoir voir le fil de cuivre.
• Vérifiez que les extrémités des cables d'enceinte sont bien branchées sur les bornes en tirant légerement sur le cable une fois les branchements effectués. Des cables mal raccordés peuvent entraîner des interruptions du son ou du bruit.

• En cas de court-circuit dans les cables et en raison d'un fil de sortie exposé, le téléviseur à écran plat risque de receivevoir une charge excessive, qui provoquerait un arrêt de son fonctionnement ou des dysfonctionnements.
• Une erreur de polarité dans le raccordement du cable de l'enceinte sur les bornes droite ou gauche du téléviseur à écran plat peut se traduire par des effets stéreo insuffisants, des basses de mauvaise qualité ou une image sonore instable.
• Rassembliez les cables sans les tirer.

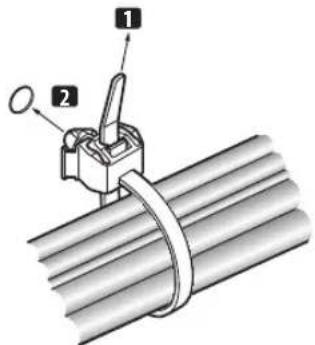

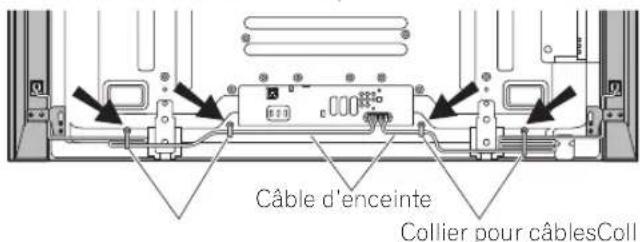

10. Relier les câbles.

Suivez les étapes suivantes pour poser un collier pour cables.

1) Passe la languette du collier dans le support et placez le ou les cables dans le collier pour cables.
2) Poussez et retenez les leviers puis insérez le crochet dans un trou adapté au dos du téléviseur à écran plat.
3) Tirez la languette du collier pour bloquer les câbles.

4) Verifie que le collier pour cables est bien installé contre le panneau.

REMARQUE:

Evitez de pincer ou de creer des points de pression sur les cables lorsque vous les posez ou que vous les reliez.

Pour retirez la languette du collier, tirez le taquet pour dégager le tout.

Pour retirez le collier pour câbles, poussez les leviers puis retirez-les du trou.

MARQUE:

Plus un collier reste longtemps en place, plus il risque de se déterminer. Lesieux colliers ont tendance à s'abimer plus facilement lors de la dépose et vous risquè de ne pas pouvoir les réutiliser.

Arrière du téléviseur à écran plat

En cas d'utilisation de l'unité d'installation murale :

REMARQUE:

Tout d'abord, couchez le téléviseur à écran plat sur sa face avant sur un morceau de tissu doux etc., puis installez les enceintes.

1. Fixez les enceintes sur téléviseur à écran plat (voir les procédures 1 à 10, pages 9 à 12).

Branchez les autres cables et le cordon d'alimentation sur le téléviseur à écran plat.

1. Placez le téléviseur à écran plat sur les ferrures de fixation de l'écran mural.

Pour de plus amples informations, reportez-vous aux instructions d'utilisation fournies avec l'unité d'installation murale.

Attention

Ne soulevez pas le téléviseur a ecran plat en le tenant par les enceintes. Les enceintes pouraient se detacher, alors tenez-le par le dessous.

ENTRETIEN DU COFFRET

Utiliser un chiffon à polir ou un chiffon sec pour essuyer la poussière et eliminer les salissures.
- Si le coffret est très sale, le froter avec un chiffon doux imbibé de liquide à nettoyer dilué d'eau. Ensuite, essuyer à nouveau avec un chiffon sec. Ne pas utiliser de cire à meuble ou de produits de nettoyage corrosifs. Ils risqueraient d'endommager la surface du coffret.
- Ne jamais utiliser non plus de diluant, de benzine, d'insecticides en vaporisateur et autres produits chimiques sur le coffret ou à proximé, car ils risquent de corroder les surfaces.
- Si l'on utilise un chiffon chimique, dire et observer attentivement les précautions à prendre pour son usage adequat.

SPECIFICATIONS

Coffret .... Type bass-reflex Haut-parleurs utilisés (systeme à double voie) :
Haut-parleur de graves ....Type a cone de 4.8 cm × 13 cm Haut-parleur d'aigus ....Type a semi-dome de 2.5 cm Impedance .6
Plage de fréquences 55 Hz à 30 000 Hz Sensibilité (1 m, 1 W) 80 dB
Entree admissible: Entree max. 18 W Entree nominale 6W
Fréquence de recouvrement 3 kHz Encombrement 105 (L) mm × 876 (H) mm × 64 (P) mm
Poids: Enceinte (une piece) 1,75 kg
Enceintes (la paire) avec cables, supports et vis ....4,1 kg Pièces accessoires (Pour deux enceintes)
Cable de I'enceinte × 2 Supports de I'enceinte
Angle supérieur gauche (TOP L)
Angle inférieur gauche (BOT TOM L) × 1
Angle supérieur droit (TOP R)
Angle inférieur droit (BOTTOM R)
Vis de montage de l'enceinte (M5× 10mm)× 16
Mode d'emploi x 1

REMARQUE:

Les specifications et la finition sont susceptibles d'être modifiées sans préavis en vue de l'amélioration.

AVIS IMPORTANT - VEUILLEZ REPORTER CI-DESSOUS LES NUMEROS DE MODELE ET DE SERIE DE L'ÉQUIPEMENT. CES NUMEROS APPARAISSENT A L'ARRIÈRE.

N°MODELE:

N°SERIE:

VEUILLEZ CONSERVER CES NUMEROS EN VUE DE FUTURES UTILISATIONS.

Si you souhaitez you debarrasser de cet appareil, ne le mettez pas a la poubelle avec vos ordures menagères. Il existe un système de collecte séparé pour les appareils électroniques usages, qui doivent être récuperés, traités et recyclés conformément à la législation.

Les habitants des etats membre de I'UE, de Suisse et de Norvege neuent returner gratuitement les appareils electroniques usages aux centres de collecte agree ou a un detaillant si vous rachetez un appareil similaire neuf.

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos apparciels.

Vous garantiez alsie que les appareils dont you voue debarassez sont correctement recuperees, traites et recycles et previendrez de cette facon les impacts nefastes possibles sur I'environnement et la sanfe humaine.
