GEBRUIKSAANWIJZING RP835 MARMITEK

GEBRUKSAANWIJZING 32

SAFETYWARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten nicht bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.

• Stel de componenten van uw systemeert bloot aan extreem hoge temperaturen of sterke lichtbronnen.

• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparacies,kommen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.

• Dit product is geen spelelgoed. Buiten bereik van kinderen honden.

• Laat reparatie of service alleen over aan deskundig personeel.

• Houd batterijen buiten bereik van kinderen. Lever batterijen in als Klein chemisch afval. Gebruik nooit oude en neue batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wanner u het system langerearend nicht gebruikt. Let bij het inleggen van de batterijen op de polariteit (+ / -): verkeerd inleggen kan explosiegevaar opleveren.

• Sluit de voedingsadapter pas op het Lichtnet aan nadat u hebt gecontrolerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter nooit aan wonneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.

INTRODUCTIE

De RP835 draadloze repeater maakt onderdeel uit van de Marmitek ProGuard800 series en werkt samen met het ProGuard800 alarmsysteme. Wilt u meer weten over het complete system, de möglichkheden en instellenen van de ProGuard800 serie, kijkt u dan in de installmentiehandleiding of op www.marmitek.com.

U kurz tot 32 zenders koppelen aan een repeater en per centrale unitkest u tot 4 repeaters registeren. De repeater wordt gevoed met 9VAC of 12VDC en een 6V oplaadbare back-up batterij. Registratie en functioneringstesten dienen te gebeuren met de plug-in LCD programmeer unit PK836.

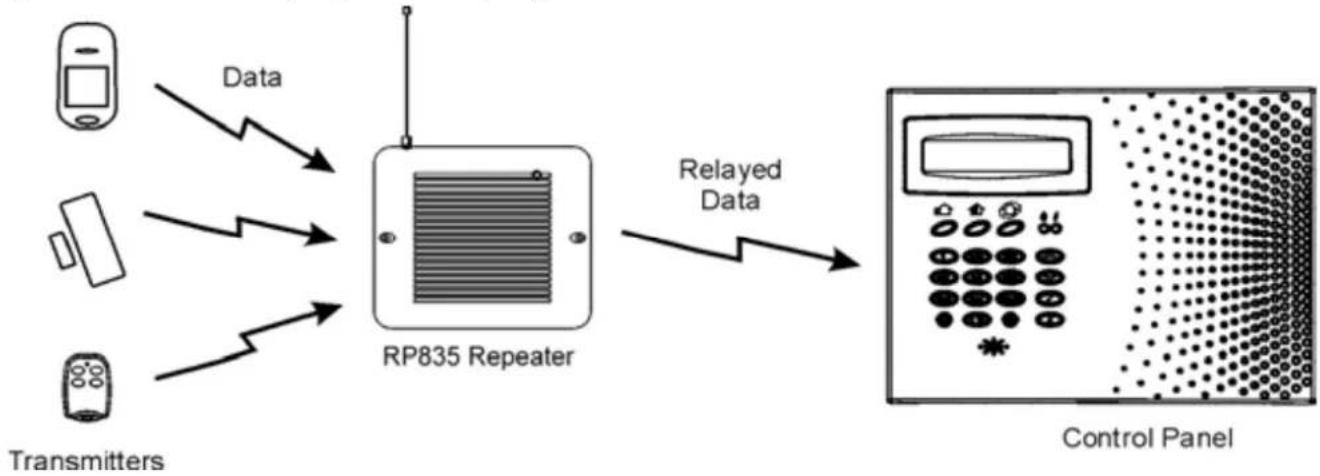

Fiquur 1: Standaard toepassina

INSTALLATIE

1. Registreer alle draadloze sensoren op de centrale unit van de ProGuard800 zoals omschreiben in de installmente handleiding.

2. Bepaal nu met de centrale unit, welke sensoren het signaal via de repeater dienen te verzenden als volgt:

3. Selecteer in het Programmeringmenu, Componenten, Zones [911].

4. Selecteer de zone die u wilt programmeren (1-32).
5. Selecteer in het zone sub-menu, Repeater [#9].
6. Selecteer "Gebruik Repeater".

Let op: het is Nietoodzakelijk om de keypads en keyfobs die geregisteerd zich op een repeater op de centrale unit te definierten.

1. Open de RP835 behuizing. Dit doet u door de twee schoreven aan de voorzijde lost te schroeven en de kap te verwijderen.

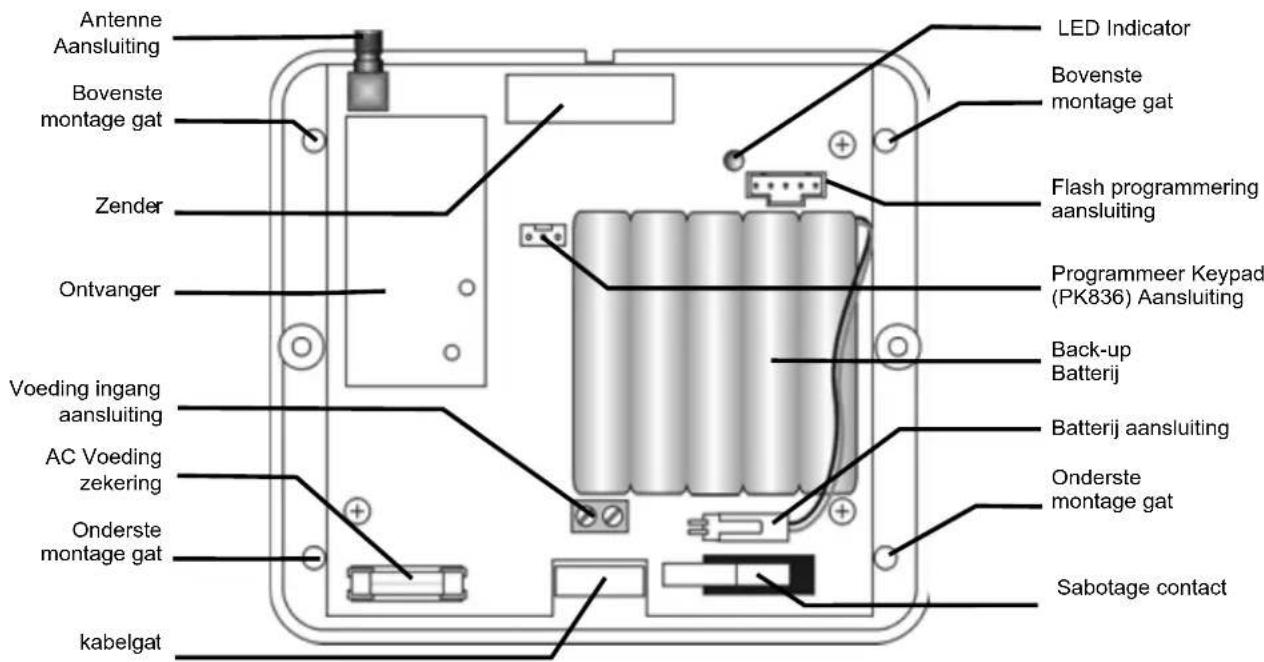

Figuur 2: RP835

1. Plaats de meegeleverde antennne op de antennne aansluiting.
2. Sluit de batterij aan op de batterij aansluiting.
3. Sluit een 9VAC of 12VDC transformer aan op de voeding ingang (polariteit is Niet van belang).
4. Alle registratie en test functies, zoals beschreiben in het volgende hoofdstuk, dienen uitgevoerd te woden met de LCD Programmeer Keypad (PK836) zoals weergegeven in Figuur 3. Sluit de Programmeer Keypad (PK836) aan op de programmeer Keypad aansluiting.

Let op: De Programmeer Keypad (PK836) werkt nicht op batterij voeding alleen.

1. Test de repeater op bereik en correct fonctioneren alvorens hem definitief te monteren.
2. Monteer de weiterzijde met vier schroeven gegen de muur en plaats de kap terug.

Wanner het sabotagecontact open is,
zal de twee kleuren LED aangeven
wanner hij een signal ontvangt of
verzend. Dit om de installmente procedure
te ondersteunen. Zie Tabel 1. Wanner
het sabotagecontact gesloten is,
zal de
twee kleuren LED de status van de
voeding aangeven. Zie tabel 2.

Tabel 1: LED Indicatie (Sabotagecontact Open)

LED Indicatie Beschrijving

knipperend Groen Signaal Ontvangst

knipperend Rood Signaal Verzenden

Tabel 2: LED Indication (Sabotagecontact Dicht)

LED Indicatie Beschrijving

continue Groen AC & Batterij OK

knipperend Rood AC fout

knipperend Oranje Batterij leeg

DE REPEATER OP DE CENTRALE UNIT REGISTREREN

U dient de repeater op de centrale unit aan te melden.

Om de repeater op de centrale unit aan te melden:

1. Zet de centrale unit als volgt in Registrar mode:

2. Selecteer in het Programmeringmenu, Componenten, Repeaters [914].

3. Selecteer de repeater die u wilt registrieren (1-4).

4. Selecteer in het repeater sub-menu, Rep x geregisteerd [#1].

5. Stuur twee status signalen als volgt van de repeater:

6. Druk op de Programmeer Keypad (PK836), op totdat 5. STS Transmit op de display verschijnt.
   Druk op ✓.

7. Druk nogmaals op ✓.

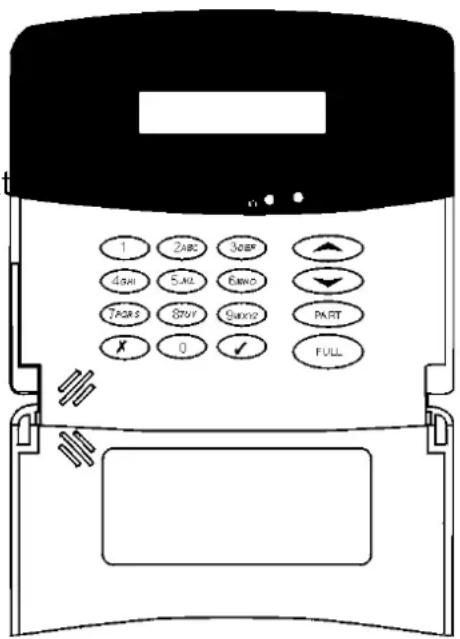

Figuur 3: LCD Programmeer Keypad (PK836)

1. Bevestig de registratie als volgt op de centrale unit:

2. Wanner Opslaan? Op het LCD diaplay verschijnt, druk op ✓.

AANMELDEN VAN ZENDERS OP DE REPEATER

U kunt tot 32 zenders (sensoren) koppelen aan één RP835 repeater.

Let op: Registreer een zender Niet op meer dan een repeater.

Om zenders op een repeater te registraren:

1. Druk op op de Programmeer Keypad totdat 4. TX Register op de display verschijnt.
2. Druk op ; New Device verschijnt op de display.
3. Druk nogmaals op ; Transmit 1 verschijnt op de display.
4. Stuur twee signalen van de zender die u wilt registrareren.
5. Wanner het zendernummer en Opslaan? Op de display verschijnt, druk op om de registratie te bevestigen.

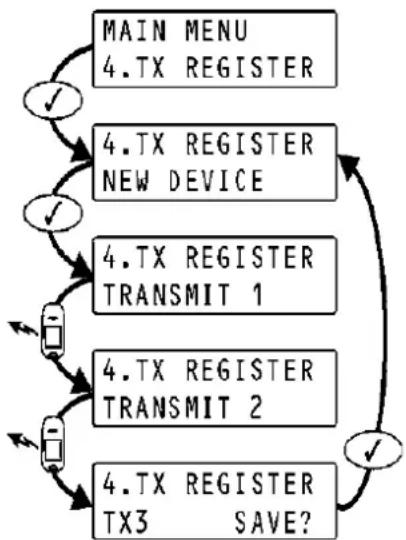

Figuur 4: Zender Registratie Procedure

Let op: De RP835 repeater wijst automatisch zendernummers toe aan de geregistreerde componenten. Noteer dit nummer en zonenummer op de meegeleverde sticker van de component en plank deze op de binnenzijde van de zender. Dit voor toekomstige referentie.

1. Nadat u de registratie heeft bevestigd verschijnt New Device op de display. Druk op om een ander component te registrieren of druk op × om de Registratie mode te verlaten.

GEREGISTREERDE ZENDERS VERWIJDEREN

Om zenders uit het repeater register te verwijdersen:

1. Druk op op de Programmeer Keypad totdat 3. TX Delete op de display verschijnt.
2. Druk op ✓; de eerste zender verschijnt op de display.
3. Gebruik de navigatie toetsen ( / ) om maar de zender te gaan die u wilt verwijderen.
4. Druk op ✓ om de zender te selecteren.
5. Druk nogmaals op voor bevestiging. De zender is nu verwijderd.
6. Seleceer een andere zender om te verwijderen of druk op × om het menu te verlaten.

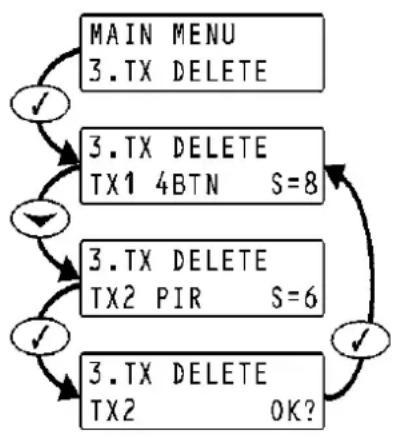

Figuur 5: Verwijder Zender Procedure

De RP835 beschikt over twee functies die de installmenten onderhoud vergemakkelijken.

Zender overzicht

Het zender overzicht is een scrolbare lijst van alle zenders met waar bij de sterke

van het的那一st verzonden signal.

Om het zenderoverzicht te bekijken:

1. Druk op totdat 1. Zender overz op de display versuschijnt.
2. Druk op ✓; de eerste zender uit het overzicht verzischijnt op de display.
3. Gebruik de navigatie toetsen ( / ) om door de lijstBeen te scrollen.
4. Druk op × om uit de lijst te gaan.

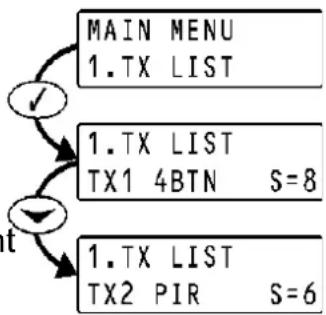

Figuur 6: Zender Overzicht Procedure

Zender Test

De Zender Test functie helpt u de zenders te identificeren het de signalsterte te testen.

Om de zender test uit te voeren:

1. Druk op totdat 2. Zender Test op de display versuschijnt.
2. Druk op ✓.
3. Activeer de zender. Het zendernummer, het type zender en de signalsterte verschijnen op de display.
4. Druk op × om uit de test mode te gaan.

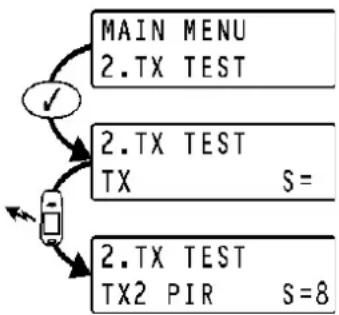

Figuur 7: Zender Test Procedure

TECHNISCHE GEGEVENS

RP835

Frequentie: 868,35 MHz FM

Antenne:

Externe

Antenne

Stroomverbruik: 100mA max. (bij verzenden)

Aantal zenders: max.32

Sabotagecontact: Afdekkap (N.C.)

Gebruikstemperatuur: 0 - 60^

Afmetingen: 123 × 109 × 27 ~mm

PK836

Programmearkabel lenghte: 50 cm

Gebruikstemperatuur: 0 - 60^

Afmeting: 135 × 130 × 34 ~mm

Specifications können wijzigen zonder voorafgaande melding hiervan.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, Niet mag worden ingezameld met Niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart要去 worden ingezameld. U bent zich verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via deaarvoor door de

landelijke ofplaatselijkke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijkke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verklaart Marmitek BV, dat deze RP835+PK836 voldoet aan de essentièle eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 1999/5/EG van het Europees Parlement en de Raad van 9 maart 1999 betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit

Richtlijn 89/336/EEG van de Raad van 3 mei 1989 betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake elektromagnetische compatibilititeit

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN - NETHERLANDS
