GEBRUIKSAANWIJZING 08044 MARMITEK

GEBRUIKSAANWIJZING 61

SAFETY WARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.

• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.

• Dit product is geen speelgoed. Buiten bereik van kinderen houden.

• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.

INHOUD

1. Surround Anywhere 220....62
2. De zender aansluiten 62
3. De ontvanger aansluiten 64
4. Plaatsing van zender en ontvanger....65
5. Bediening van de zender....67
6. Bediening van de ontvanger 68
7. Veel gestelde vragen....69
8. Technische Specificaties 71
9. Extra verkrijgbaar....72

Uitpakken

Controleer of het volgende aanwezig is:
•een 5.8GHz Digitale Audiozender
•een Digitale Audio-ontvanger
- een kleine en een grote voeding
•twee korte luidsprekerkabels
- deze handleiding

1. Surround Anywhere 220

Gefeliciteerd met de aanschaf van de Marmitek Surround Anywhere 220!

Hiermee kunt u eenvoudig uw achterste surround luidsprekers draadloos aansluiten op uw Home Cinema set. Door de ingebouwde versterker in de ontvanger kunt u gewoon uw bestaande (passieve) surround luidsprekers gebruiken. De ongecomprimeerde digitale overdracht zorgt voor een geluid dat beter is dan Cd-kwaliteit, zonder verstoring of vertraging. Doordat het geluid gewoon via uw Home Cinema set wordt geregeld en door de automatische Aan/Uitfunctie van de zender en de ontvanger, heeft u er na installatie verder geen omkijken meer naar.

Marmitek-producten worden met uiterste precisie gefabriceerd en zijn van hoge kwaliteit.

Lees a.u.b. eerst deze handleiding en volg de aanwijzingen zodat u optimaal kunt genieten van de mogelijkheden van dit product.

2. De zender aansluiten

De zender wordt via de meegeleverde korte luidsprekerkabels aangesloten op een versterkte luidsprekeruitgang. Als alternatief kan de zender ook worden aangesloten op een standaard lijn-uit audio-interface.

Als de zender wordt aangesloten via luidsprekerkabels, dient u te letten op de polariteit van de kabelverbinding zodat de zender het juiste polariteitssignaal ontvangt. Als een van de kabels is omgewisseld (tegengesteld), zal één luidspreker een tegengesteld polariteitssignaal ontvangen, wat de geluidsprestaties zal verslechteren.

Sluit de meegeleverde kleine voedingsplug aan op de DC 9V-aansluiting, en steek de stekker vervolgens in een standaard wandcontactdoos. Wij raden het gebruik van een piekspanningsbeveiliging aan om de zender te beschermen tegen spanningspieken.

LET OP!

Gebruik niet zowel de luidsprekerkabels én de RCA-kabel. Sluit geen luidsprekers aan op de zender. Sluit de grote voeding niet aan op de zender.

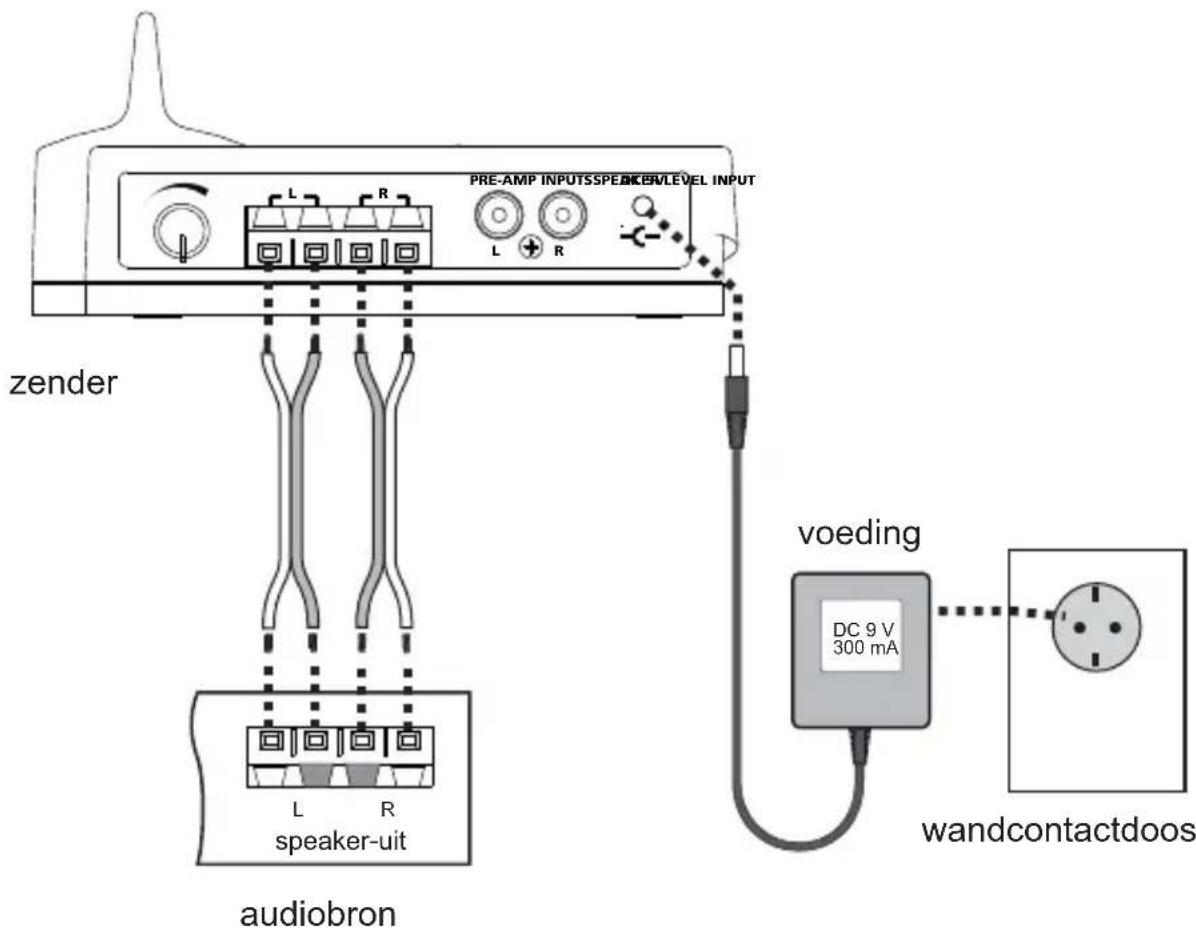

Gebruik van de luidspreker audio-ingang van de zender:

3. De ontvanger aansluiten

Sluit de meegeleverde grote voedingsadapter aan op de DC-voedingsingang van de ontvanger. Het gebruik van een piekspanningsbeveiliging wordt aanbevolen om de ontvanger te beschermen tegen spanningspieken. Deze kunnen de ontvanger en de aangesloten luidsprekers beschadigen of kunnen audiohaperingen veroorzaken.

De ontvanger wordt via normale luidsprekerkabels (niet meegeleverd) aangesloten op reguliere passieve luidsprekers. Let bij het aansluiten van de luidsprekers op de juiste polariteit.

Het is ook mogelijk om beide luidsprekers aan te sluiten op aparte ontvangers, via het gebruik van een extra ontvanger. Sluit in dat geval de eerste luidspreker aan op de linker audio-uitgang van de eerste ontvanger, en de tweede luidspreker op de rechter audio-uitgang van de tweede ontvanger. In dit geval wordt bij elke ontvanger dus één audio-uitgang niet gebruikt.

LET OP!

Veroorzaak nooit kortsluiting op een van de audio-uitgangen van de ontvanger, aangezien dit de ontvanger kan beschadigen. Een klikkend geluid kan worden gegenereerd tijdens het opstarten van de ontvanger. Het wordt daarom aangeraden om de ontvanger van stroom te voorzien voordat de luidsprekers worden aangesloten.

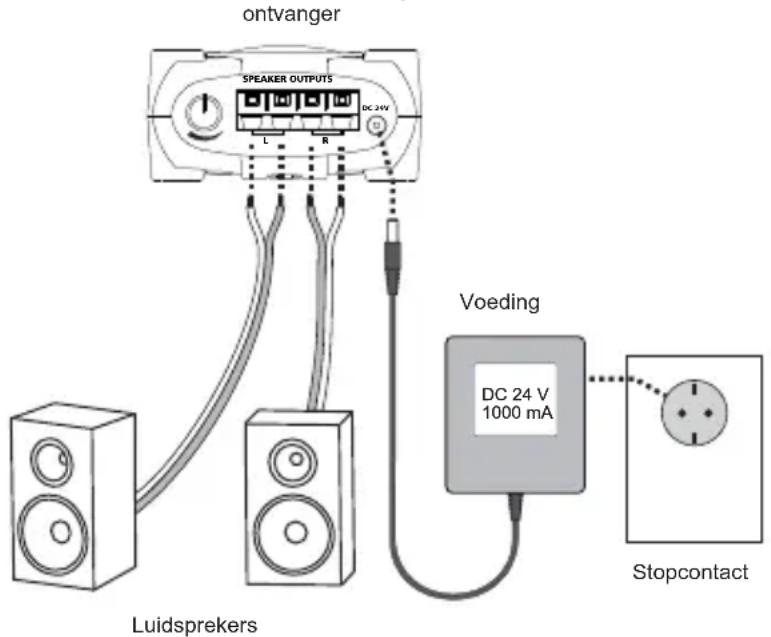

ontvanger SPEAKER OUTPUTS DC 24V L R Voeding DC 24 V 1000 mA Stopcontact Luidsprekers

4. Plaatsing van zender en ontvanger

Voor optimale ontvangst dient de ontvanger te worden geplaatst binnen optisch zicht van de zender. Indien mogelijk dient de ontvanger rechtop te worden geplaatst, met de voorkant in de richting van de zender.

De zender dient verhoogd te worden geplaatst, zodat er geen obstakels zijn tussen de zender en de ontvanger (=optisch zicht), in een gebied met de minste hoeveelheid draadloos verkeer. Wij adviseren plaatsing van de zender boven op uw audiobron. Voorbeeld 1 toont de optimale plaatsing van de zender en de ontvanger.

De ontvanger kan ook worden geplaatst zoals in voorbeeld 2. In dat geval is er geen sprake van optisch zicht, en het operationele bereik is kleiner.

U kunt de ontvanger verticaal bevestigen door gebruik te maken van de twee schroefopeningen aan de onderzijde van de ontvanger. Als de ontvanger verticaal wordt bevestigd, is het operationele bereik kleiner dan bij horizontale plaatsing.

De ontvanger is voorzien van een directionele antenne die bij voorkeur signalen ontvangt die naar de voorzijde van de ontvanger worden verzonden. De voorzijde van de ontvanger dient daarom altijd in de richting te wijzen van het krachtigste zendersignaal. Door de ontvanger op de juiste wijze te richten, wordt storing door andere signaalbronnen geminimaliseerd.

Wij raden u aan met de plaatsing te experimenteren om de beste locatie voor de zender en ontvanger(s) te ontdekken.

NB: Dit product zal niet correct functioneren indien geplaatst in een gesloten metalen kastje.

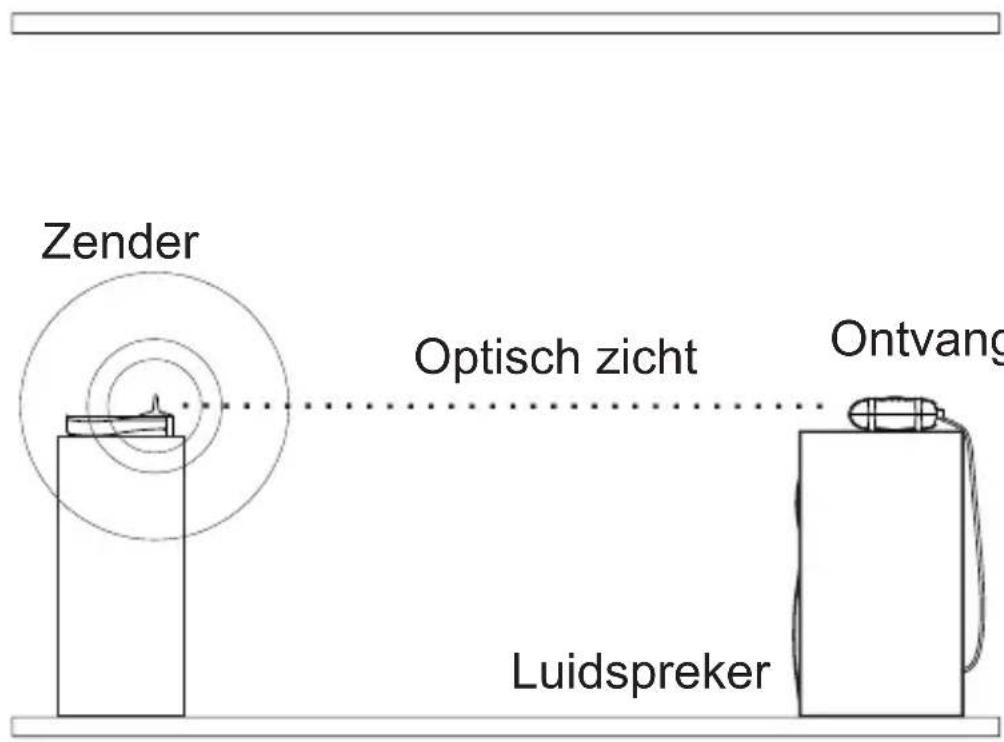

Zender Optisch zicht Ontvang Luidspreker

Voorbeeld 1: Ontvanger geplaatst boven op een luidspreker


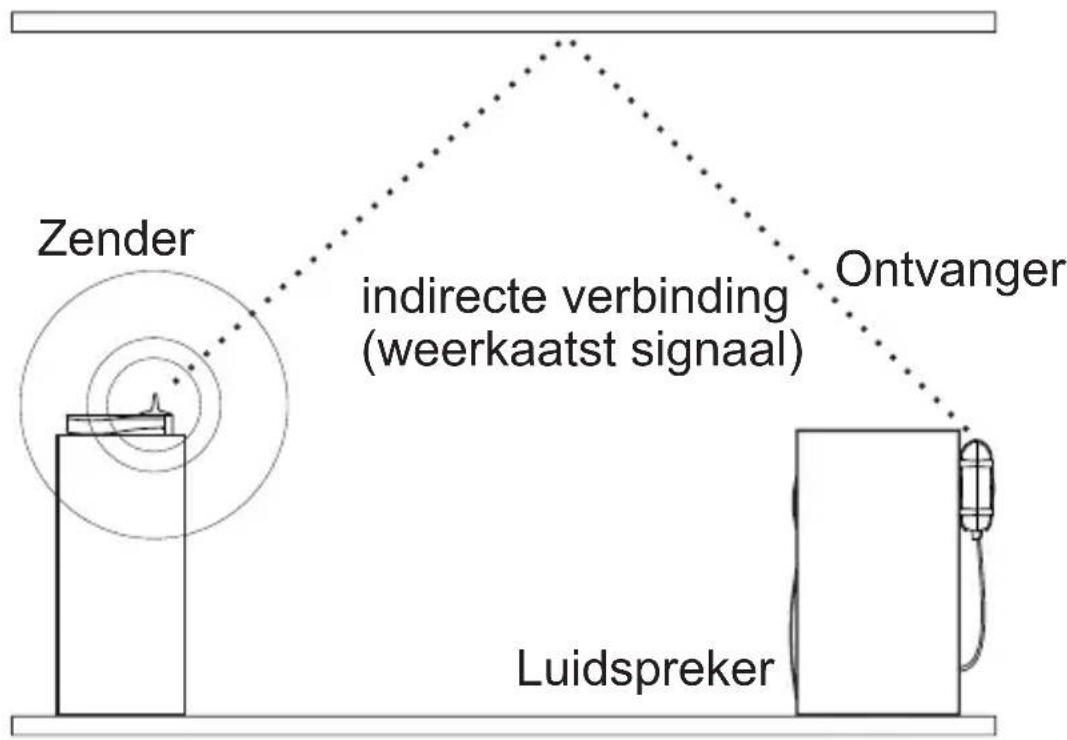

Voorbeeld 2: Ontvanger verticaal bevestigd achter een luidspreker

5. Bediening van de zender

Na het aanzetten van de zender zal het zendlampje circa vijf seconden oplichten terwijl de zender opstart.

Na het opstarten gaat het zendlampje uit.

Zet de volumeschakelaar van de zender in eerste instantie in het midden.

Zodra audio wordt gedetecteerd bij de audio-in, gaat het zendlampje branden en begint de zender het audiosignaal te verzenden.

Wanneer geen audio meer wordt waargenomen, gaat de zender na circa 30 minuten in stand-bystand. De signaal indicatie LED gaat uit. Tijdens de stand-bystand wordt geen signaal verzonden.

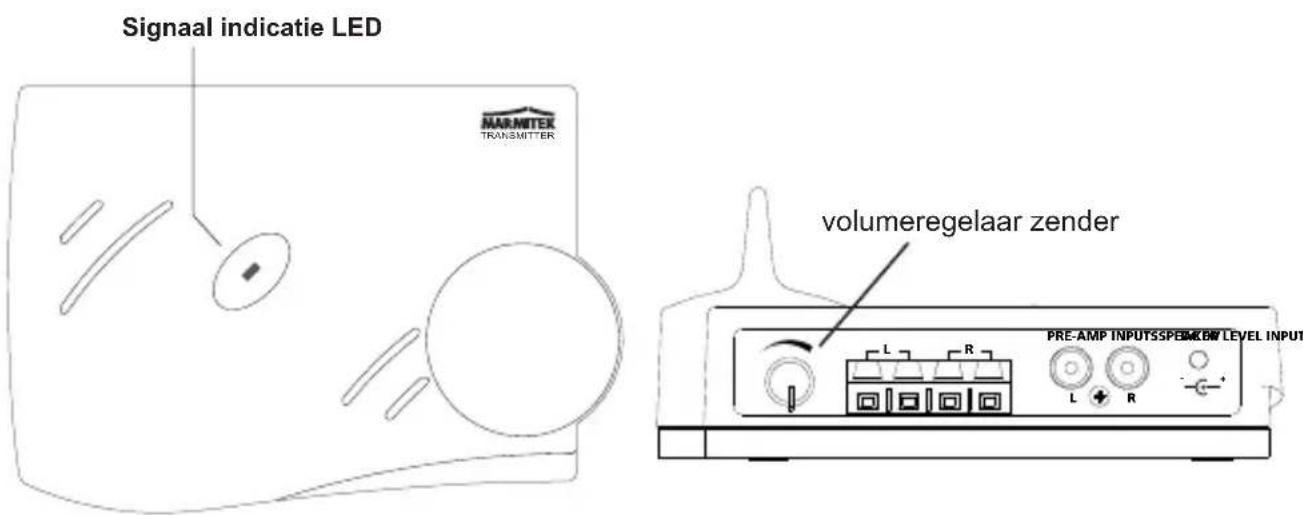

Signaal indicatie LED MARMITEK TRANSMITTER volumeregelaar zender PRE-AMP INPUTSSPEEMKB LEVEL INPUT

6. Bediening van de ontvanger

Zodra de ontvanger een geldig zendersignaal binnenkrijgt, zal de ontvanger het versterkte audiosignaal naar de luidsprekeruitgangen sturen. U kunt het audioniveau wijzigen via de volumeregelaar op de ontvanger.

Om maximale overdrachtskwaliteit te behalen, dient de volumeregelaar van de zender te worden aangepast aan het geluidsniveau van uw audiobron. Dat gaat als volgt:

1) Stel de volumeregelaar van de ontvanger in op een laag niveau, om clipping (vervorming) door de ontvanger te voorkomen.
2) Stel uw Home Cinema set in op weergave van het maximale audioniveau waarmee u tijdens normaal gebruik zult worden geconfronteerd.
3) Draai de volumeregelaar van de zender naar de positie die het maximale audioniveau oplevert voor de luidsprekers, zonder dat dit leidt tot clipping (vervorming). Als het zenderniveau te laag staat ingesteld, wordt de dynamiek van de overdracht niet volledig benut. Als het niveau te hoog staat ingesteld, zal audio clipping (vervorming) plaatsvinden binnen de zender.
4) Draai de volumeregelaar van de ontvanger naar een instelling die het gewenste volume voor de luidsprekers oplevert.

Wanneer meer dan 30 minuten geen audiosignaal wordt ontvangen, gaat de ontvanger in stand-bystand (uitgeschakeld).

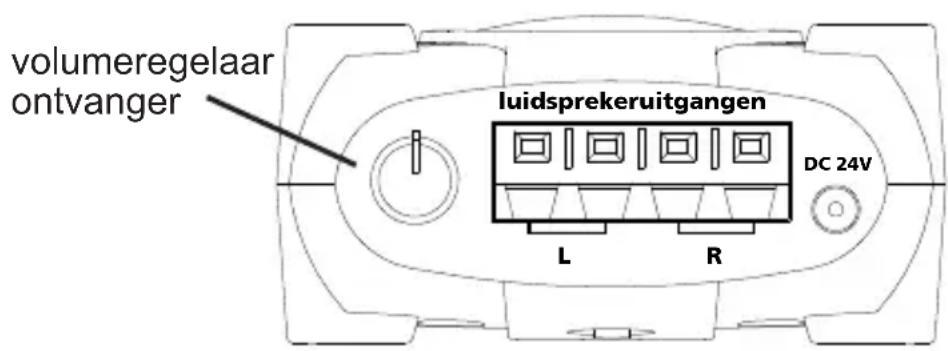

volumeregelaar ontvanger luidsprekeruitgangen DC 24V L R

7. Veel gestelde vragen

Het zendlampje gaat niet aan nadat de zender is aangezet

Controleer de wandcontactdoos en de voeding; controleer indien mogelijk of het voltage van de voeding klopt.

Het zendlampje gaat na enkele seconden uit en gaat daarna niet meer branden

Controleer de audioverbinding naar de zender en zorg dat er audio aanwezig is.

Verwijder de voeding en sluit het toestel daarna weer aan.

Geen audio aan kant ontvanger

Controleer de wandcontactdoos en de voeding; controleer indien mogelijk of het voltage van de voeding klopt.

Pas de volumeregelaar van de zender aan.

Pas de volumeregelaar van de ontvanger aan.

In sommige gevallen kan er sprake zijn van sterke storing, die correcte ontvangst van het audiosignaal voorkomt. Dit kan bijvoorbeeld worden veroorzaakt door 5.8GHz draadloze telefoons of 5.8GHz draadloze netwerken. U heeft dan verschillende opties: verwijder de storingsbron, plaats de basiseenheid van de draadloze telefoon in een andere kamer, stel het draadloze netwerk in zodat dit de 5.1GHz frequentieband gebruikt in plaats van de 5.8GHz, verplaats de zender, verplaats de ontvanger of richt deze opnieuw.

Audio wordt vervormd

• Pas de volumeregelaar van de zender aan totdat er geen clipping meer optreedt.
• Pas de volumeregelaar van de ontvanger aan totdat er geen clipping meer optreedt.
• Zie deel 4 van de vraag Geen audio aan kant ontvanger.

Geluidsniveau luidspreker is te laag

• Pas de volumeregelaar van de zender aan om het gewenste geluidsniveau te behalen.
• Pas de volumeregelaar van de ontvanger aan om het gewenste geluidsniveau te behalen.
• Verhoog het uitgangsniveau van de audiobron (sluit de zender aan op een instelbare uitgang door indien nodig een adapter te gebruiken).

Audio bevat ruis

Zie deel 4 van de vraag Geen audio aan kant ontvanger.

Pas de volumeregelaar van de zender aan.

Toch nog een vraag?

Kijk dan op www.marmitek.com voor meer informatie.

8. Technische Specificaties

Zender:

Voedingsspanning: 230VAC +10% -15% 50Hz, 9V/250mA

Audio overdrachtsmethode: Digitaal

Zenderfrequentie: 5,8GHz

Foutcorrectie: 1/2 rate FEC

Snelheid dataoverdracht: 4 Mbps

Operationeel bereik zender: Tot 30m in open ruimte, tot 10m door muren en plafonds

Autom. uitschakeling zender: 30 minuten

Ontvanger:

Voedingsspanning: 230VAC +10% -15% 50Hz, 24V/1000mA

Uitgangsvermogen: 2 x 30 W (2 x 15W RMS)

Frequentiekarakteristiek: 20Hz - 20kHz

Signaal/ruis ratio: 99dB (Zender / Ontvanger, A-gewogen)

Totale harmonische afwijking: typ. 0,02% @ 10W

Totale audiovertraging: 1,2 ms

Kanaalscheiding: typ. 102dB

Autom. uitschakeling ontvanger: 30 minuten

Specificaties kunnen zonder voorafgaande aankondiging worden aangepast.

9. Extra verkrijgbaar

Om uw AV apparatuur overal te bedienen, zelfs wanneer deze zich in een gesloten kast of andere ruimte bevindt, kunt u kiezen voor Marmitek's bedrade of draadloze IR oplossingen. Meer informatie over deze zogenoemde infraroodverlengers vindt op u

www.marmitek.com.

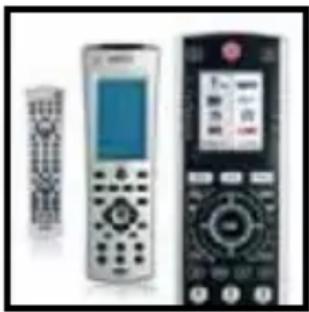

Om al uw AV apparatuur te bedienen met maar één afstandsbediening, kunt u kiezen voor Marmitek's IR en RF afstandsbedieningen. Meer informatie over deze zogenoemde Universele afstandsbedieningen vindt u op www.marmitek.com.

U kunt een ongelimiteerd aantal ontvangers gebruiken, die werken met de zelfde zender. U kunt bijvoorbeeld 2 ontvangers gebruiken om 2 luidsprekers aan te sturen, die niet bij elkaar in de buurt staan. Elke luidspreker wordt dan met 1 van de audio uitgangen van de ontvanger verbonden.

De andere uitgang van de ontvanger wordt in dit geval dan niet gebruikt.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de

landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verklaart Marmitek BV, dat deze SURROUND ANYWHERE 220 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 1999/5/EG van het Europees Parlement en de Raad van 9 maart 1999 betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit

Richtlijn 2004/108/eg van het europees parlement en de raad van 15 december 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstaten inzake elektromagnetische compatibiliteit

Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12 december 2006 betreffende de onderlinge aanpassing van de wettelijke voorschriften der lidstaten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen

Richtlijn 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voorschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in niet-belaste toestand en de gemiddelde actieve efficiëntie van externe stroomvoorzieningen

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS
