BEDIENUNGSANLEITUNG 08044 MARMITEK

GEBRAUCHSANLEITUNG 13

GUIDE UTILISATEU 25

MODO DE EMPLEO 37

MANUALE D'ISTRUZIONE 49

• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

INHALTSANGABE

1. Surround Anywhere 220....14
2. Anschließen des Senders....14
3. Den Empfänger anschließen......16
4. Aufstellung des Senders und Empfängers 17
5. Bedienung des Senders....19
6. Bedienung des Empfängers....20
7. Häufig gestellte fragen....21
8. Technische Daten 23
9. Optional erhältlich....24

Auspacken

Überprüfen Sie, ob nachfolgende Zubehörteile enthalten sind:

•ein 5.8GHz Digital-Audiosender
•ein Digital-Audioempfänger
- eine kleine und eine große Speisung
•zwei kurze Lautsprecherkabel
•diese Anleitung

1. Surround Anywhere 220

Herzlichen Glückwunsch zum Erwerb des Marmitek Surround Anywhere 220!

Dieses System erlaubt Ihnen, Ihre hinteren Surround Lautsprecher mühelos drahtlos an Ihr Heimkino anzuschließen. Sie können aufgrund des eingebauten Verstärkers im Empfänger einfach Ihre gegenwärtigen (passiven) Surround Lautsprecher nutzen. Die unkomprimierte, digitale Übertragung sorgt für einen Ton, der besser ist als CD Qualität und nicht stört oder verzögert. Da der Ton einfach über Ihr Heimkino und die automatische Ein-/Ausfunktion des Senders und Empfängers geregelt wird, brauchen Sie sich nach der Installation weiter um nichts mehr zu kümmern.

Marmitek Produkte werden mit großer Sorgfalt hergestellt und sind von hoher Qualität.

Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.

2. Anschließen des Senders

Der Sender wird über das beiliegende, kurze Lautsprecherkabel an einen verstärkten Lautsprecherausgang angeschlossen.

Stellvertretend kann der Sender auch an eine reguläre Line-Out Audioschnittstelle angeschlossen werden.

Achten Sie auf die Polarität der Kabelverbindung, wenn der Sender über Lautsprecherkabel angeschlossen wird, sodass der Sender das richtige Polaritätssignal empfängt. Wenn eines der Kabel umgetauscht (gegensätzlich) ist, wird ein Lautsprecher ein

gegensätzliches Polaritätssignal empfangen, was die Tonqualität beeinträchtigen wird.

Schließen Sie den beiliegenden, kleinen Speisungsstecker an den DC 9V Anschluss an und stecken Sie den Stecker daraufhin in eine normale Wandsteckdose. Wir empfehlen die Verwendung eines Überspannungsschutzes, um den Sender gegen Spannungsspitzen zu schützen.

ACHTUNG!

Verwenden Sie nicht gleichzeitig die Lautsprecherkabel und das RCA Kabel. Schließen Sie keine Lautsprecher an den Sender an. Schließen Sie nicht die große Speisung an den Sender an.

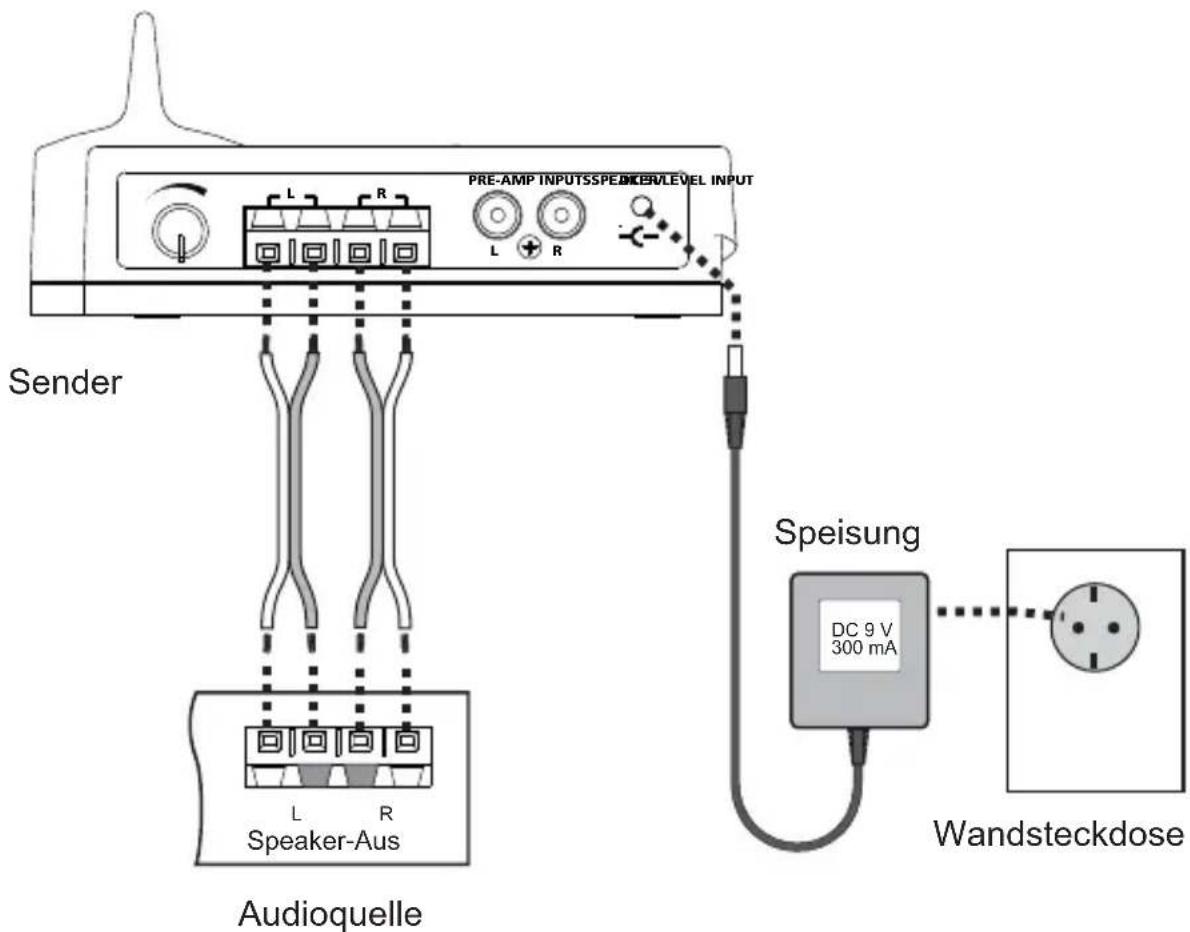

Verwendung der Lautsprecher-Audioeingang des Senders

PRE-AMP INPUTSPEIKEMLEVEL INPUT Sender Speaker-Aus Audioquelle Speisung DC 9 V 300 mA Wandsteckdose

3. Den Empfänger anschließen

Schließen Sie den mitgelieferten großen Speisungsadapter an den DC-Eingang des Empfängers an. Wir empfehlen die Verwendung eines Überspannungsschutzes, um den Empfänger gegen Spannungsspitzen zu schützen. Diese können den Empfänger und die angeschlossenen Lautsprecher beschädigen oder Audioausfälle verursachen.

Der Empfänger wird über normale Lautsprecherkabel (nicht enthalten) an normale, passive Lautsprecher angeschlossen. Achten Sie beim Anschluss der Lautsprecher auf die richtige Polarität.

Es ist mithilfe Verwendung eines zusätzlichen Empfängers auch möglich, beide Lautsprecher an einzelne Empfänger anzuschließen. Schließen Sie in diesem Fall den ersten Lautsprecher an den linken Audioausgang des ersten Empfängers und den zweiten Lautsprecher an den rechten Audioausgang des zweiten Empfängers an. In diesem Fall wird bei jedem Empfänger also jeweils ein Audioausgang nicht genutzt.

ACHTUNG!

Verursachen Sie niemals einen Kurzschluss an einem der Audioausgänge des Empfängers, da der Empfänger dadurch beschädigt werden kann. Während des Einschalten des Empfängers kann ein klickendes Geräusch wahrgenommen werden. Wir empfehlen deshalb, den Empfänger mit Strom zu versorgen, bevor die Lautsprecher angeschlossen werden.

Empfänger SPEAKER OUTPUTS Lautsprecher Speisung DC 24 V 1000 mA Steckdose

4. Aufstellung des Senders und Empfängers

Um sicheren und optimalen Empfang zu erhalten, sollten Sie den Empfänger in Sichtweite des Senders aufstellen. Stellen Se den Empfänger, wenn möglich, aufrecht und mit der Vorderseite in Richtung des Senders auf.

Der Sender muss erhöht aufgestellt werden, sodass sich in einem Gebiet mit der geringsten Menge an drahtlosem Verkehr zwischen Sender und Empfänger (=optische Sicht) keine Barrieren befinden. Wir empfehlen die Aufstellung des Senders auf Ihrer Audioquelle. Beispiel 1 zeigt die optimale Aufstellung des Senders und Empfängers.

Der Empfänger kann auch wie in Beispiel 2 dargestellt aufgestellt werden. In diesem Fall ist keine optische Sichtverbindung vorhanden und der operationale Bereich kleiner.

Sie können den Empfänger mithilfe der sich unterseitig des Empfängers befindenden zwei Schraubbohrungen vertikal befestigen. Bei vertikaler Befestigung ist der operationale Bereich kleiner als bei horizontaler Aufstellung.

Der Empfänger ist mit einer Richtungsantenne versehen, die vorzugsweise Signale, die zur Vorderseite des Empfängers versendet werden, empfängt. Auf Grund dessen sollte die Empfängervorderseite immer in die Richtung des stärksten Sendersignal weisen. Wird der Empfänger gut ausgerichtet, werden Störungen von anderen Signalquellen minimalisiert.

Zur Feststellung eines optimalen Standortes für Sender und Empfänger empfehlen wir Ihnen, mit der Ausrichtung zu experimentieren.

NB: In einem geschlossenen Metallschrank aufgestellt wird die korrekte Funktionstüchtigkeit dieses Produktes beeinträchtigt.

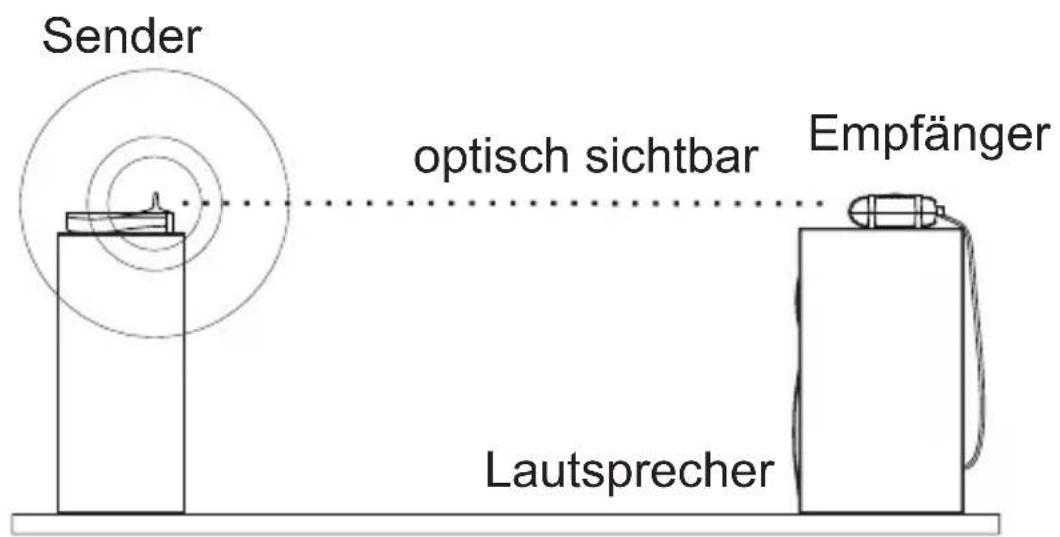

Sender optisch sichtbar Empfänger Lautsprecher

Beispiel 1: Empfänger, auf einem Lautsprecher aufgestellt

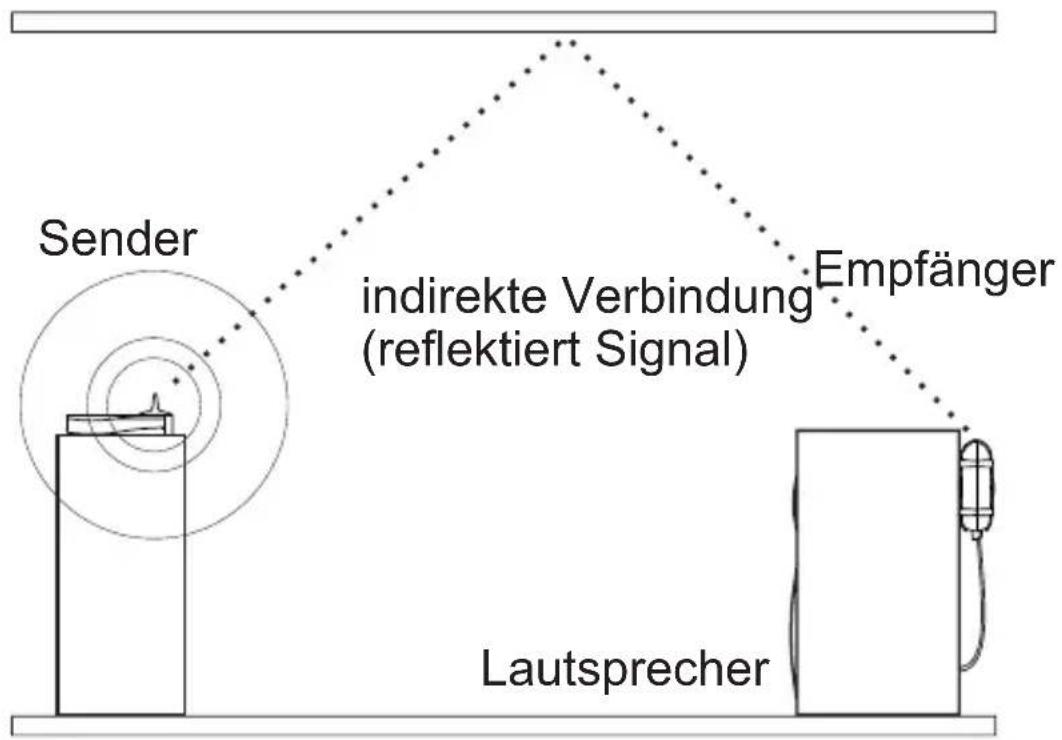

Sender indirekte Verbindung (reflektiert Signal) Empfänger Lautsprecher

Beispiel 2: Empfänger, vertikal hinter einem Lautsprecher befestigt

5. Bedienung des Senders

Nach dem Einschalten des Senders wird die Sendeleuchte zirka fünf Sekunden aufleuchten.

Danach erlöscht die Sendeleuchte.

Stellen Sie den Volumenschalter des Senders zunächst mittig ein.

Sobald eine Schallquelle im Audio-In detektiert wird, leuchtet die Sendeleuchte auf und beginnt der Sender, das Audiosignal zu versenden.

Wird keine Schallquelle mehr wahrgenommen, schaltet sich der Sender nach zirka 30 Minuten in den Stand-by Modus. Die Signalanzeige LED erlöscht. Im Stand-by Modus werden keine Signale versendet.

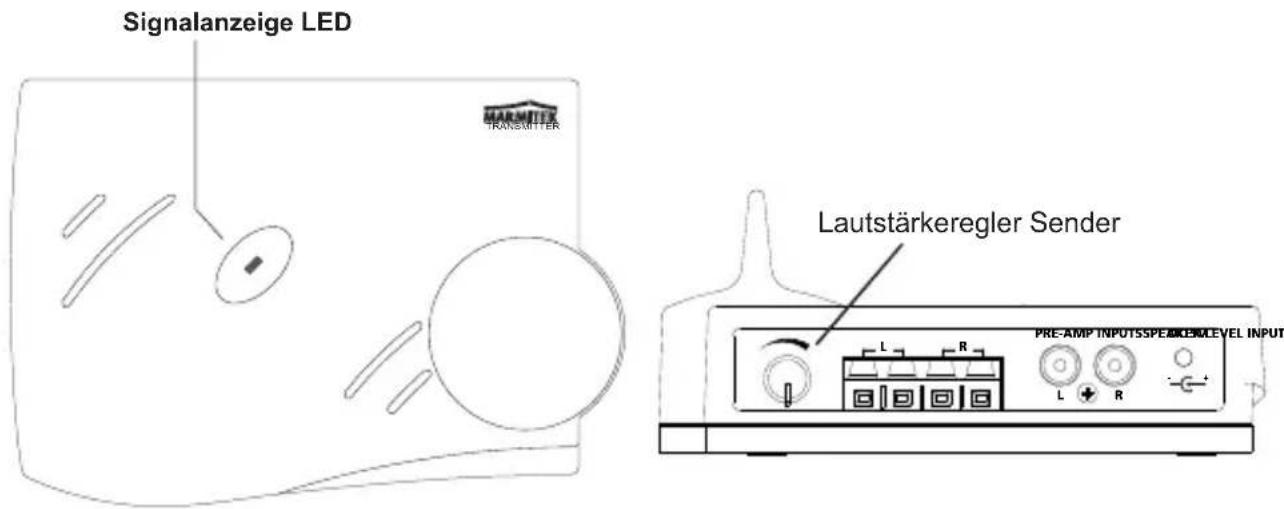

Signalanzeige LED Lautstärkeregler Sender PRE-AMP INPUTSSPEAKLELEVEL INPUT

6. Bedienung des Empfängers

Sobald der Empfänger ein gültiges Sendersignal erhält, wird er das verstärkte Audiosignal zu den Lautsprecherausgängen versenden. Sie können das Audioniveau mit dem Lautstärkeregler am Empfänger ändern.

Maximale Übertragungsqualität erzielen Sie, wenn Sie den Lautstärkeregler des Senders an die Lautstärke Ihrer Audioquelle anpassen. Gehen Sie dazu folgendermaßen vor:

1) Stellen Sie den Lautstärkeregler des Empfängers auf eine niedrige Stufe, um Clipping (Verzerrung) des Empfängers vorzubeugen.
2) Stellen Sie Ihr Heimkino-Set auf maximale Audiostufe, die Sie während der regulären Verwendung verwenden werden.
3) Drehen Sie den Lautstärkeregler des Senders in die Position, die die maximale Audiostufe für die Lautstärke ergibt, aber ohne dass es zu Clipping (Verzerrungen) führt. Wird die Senderstufe zu niedrig eingestellt, wird die Dynamik der Übertragung nicht vollständig genutzt. Wird die Stufe zu hoch eingestellt, wird Audio Clipping (Verzerrung) im Sender auftreten.
4) Drehen Sie den Lautstärkeregler des Empfängers auf das für die Lautsprecher gewünschte Volumen.

Wird länger als 30 Minuten keine Schallquelle mehr wahrgenommen, schaltet sich der Empfänger in den Stand-by Modus (ausgeschaltet).

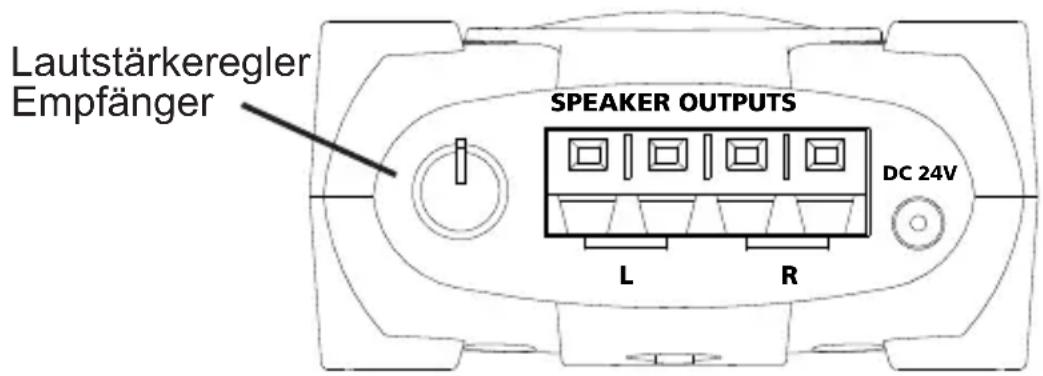

Lautstärkeregler Empfänger SPEAKER OUTPUTS DC 24V L R

7. Häufig gestellte fragen

Das Sendelicht leuchtet nicht, nachdem der Sender eingeschaltet ist.

Überprüfen Sie Wandsteckdose und Speisung; kontrollieren Sie, wenn möglich, ob die Stromspannung der Speisung stimmt.

Das Sendelicht erlischt nach einigen Sekunden und bleibt danach aus.

• Überprüfen Sie die Audioverbindung zum Sender bei eingeschalteter Schallquelle.
• Entfernen Sie die Speisung und schließen Sie das Gerät daraufhin wieder an.

Kein Audio an Empfängerseite

• Überprüfen Sie Wandsteckdose und Speisung; kontrollieren Sie, wenn möglich, ob die Stromspannung der Speisung stimmt.
• Passen Sie den Lautstärkeregler des Senders an.
• Passen Sie den Lautstärkeregler des Empfängers an.
• In seltenen Fällen kann es eine starke Störung betreffen, die einen korrekten Empfang des Audisignals verhindert. Ursächlich können beispielsweise 5.8GHz drahtlose Telefone oder 5.8GHz drahtlose Netzwerke sein. In diesem Fall haben Sie dann nachstehende Möglichkeiten: Entfernen Sie die Störquelle, stellen Sie das Grundgerät des drahtlosen Telefons in ein anderes Zimmer, stellen Sie das drahtlose Netzwerk so ein, dass es das 5.1GHz anstatt des 5.8 Frequenzband nutzt, bringen Sie Sender und/oder Empfänger an einen anderen Platz und richten Sie diese erneut.

Audio wird verzerrt

• Passen Sie den Lautstärkeregler des Senders an, bis kein Clipping (Verzerrung) mehr auftritt.
• Passen Sie den Lautstärkeregler des Empfängers an, bis kein Clipping (Verzerrung) mehr auftritt.
• Sehen Sie Teil 4 der Frage Kein Audio an Empfängerseite

Lautsprecherlautstärke ist zu niedrig

• Passen Sie mit dem Lautstärkeregler des Senders die gewünschte Lautstärke an.
• Passen Sie mit dem Lautstärkeregler des Empfängers die gewünschte Lautstärke an.
• Erhöhen Sie das Ausgangsniveau der Audioquelle (schließen Sie den Sender an einen einstellbaren Eingang an, indem Sie erforderlichenfalls einen Adapter verwenden).

Audio ist zu laut

• Sehen Sie Teil 4 der Frage Kein Audio an Empfängerseite.
• Passen Sie den Lautstärkeregler des Senders an.

Doch noch eine Frage?

Weitere Informationen finden Sie auf www.marmitek.com.

8. Technische Daten

Sender

Speisung: 230VAC +10% -15% 50Hz,

9V/250mA

Audio Übertragungsmethode: Digital

Senderfrequenz:

5,8GHz

Fehlerbehebung:

1/2

rate

Audio Sampling Methode: 128x Überabtastung

Datenverarbeitung:

4

Mbps

Betriebsfähige Reichweite:

Bis zu 30 m freies Feld, bis

zu 10 m durch Wände und

Decken

Automatische Senderabschaltung: 30 Minuten

Empfänger:

Speisung: 230VAC +10% -15% 50Hz,

24V/1000mA

Ausgangsleistung: 2 x 30 W (2 x 15W RMS)

Frequenzgang: 20Hz - 20kHz

Signal / Rauschverhältnis: 99dB (Sender / Empfänger,

A-gewichtet)

Gesamte harmonische Abweichung: typ. 0,02% @ 10W

Gesamte Audioverzögerung: 1,2 ms

Energieeffizienz:

78%

Kanaltrennung:

typ.

102dB

Automatische

Empfängerabschaltung:

30

Minuten

Informationen können ohne vorherige Ankündigung abgeändert werden.

9. Optional erhältlich

Um Ihre AV Geräte überall bedienen zu können, d.h. auch wenn diese sich in einem verschlossenen Schrank oder anderen Raum befinden, können Sie sich für Marmiteks verdrahtete oder drahtlose IR Lösungen entscheiden. Weitere Infos zu diesen so genannten Infrarot Verlängerungen finden Sie auf

www.marmitek.com.

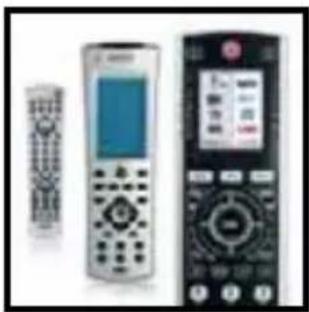

Universal-Fernbedienung

Wenn Sie Ihre gesamten AV Geräte mit nur einer Fernbedienung steuern möchten, können Sie sich für Marmiteks IR und RF Fernbedienungen entscheiden. Weitere Infos zu diesen so genannten Universal-Fernbedienungen finden Sie auf www.marmitek.com.

5,8 GHz extra Empfänger

Sie können unbegrenzt viele Empfänger, die über denselben Sender laufen, benutzen,. Sie können beispielsweise 2 Empfänger nutzen, um 2 Lautsprecher zu steuern die nicht nahe beieinander stehen. Jeder Lautsprecher wird dann mit 1. der Audioausgänge des Empfängers verbunden. Der

andere Ausgang des Empfängers wird in diesem Falle dann nicht genutzt.

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

AVERTISSEMENTS DE SECURITE

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes SURROUND ANYWHERE 220 den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität

Richtlinie 2004/108/eg des europäischen parlaments und des rates vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit

Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen

Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie 2005/32/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Ökodesign-Anforderungen an die Leistungsaufnahme externer Netzteile bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb
