MANUALE UTENTE 08044 MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Non aprire mai il prodotto: L'apparecchio può contenere componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• Collegare l'alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

INDICE

1. Surround Anywhere 220....50
2. Collegare il trasmettitore....50
3. Collegare il ricevitore....52
4. Posizionamento del trasmettitore e ricevitore ....53
5. Comando del trasmettitore .... 55
6. Comando del ricevitore....56
7. Domande frequenti....57
8. Specificazioni tecniche....59
9. Accessori ....60

Disimballare

Controllare se sono presenti i seguenti componenti:

• un trasmettitore audio digitale 5.8GHz
• un ricevitore audio digitale
• un alimentatore piccolo e un alimentatore grande
• due cavi per altoparlanti brevi
• queste istruzioni d'uso

1. Surround Anywhere 220

Congratulazioni per l'acquisto del Surround Anywhere 220 di Marmitek!

Con questo dispositivo è facile collegare gli altoparlanti surround posteriori al vostro sistema Home Cinema. Grazie all'amplificatore integrato nel ricevitore è possibile l'uso dei vostri altoparlanti surround (passivi) già esistenti. La trasmissione digitale non compressa assicura un suono che è migliore di quello dei CD, senza disturbo o ritardo. Visto che il suono è regolato tramite il vostro sistema Home Cinema e grazie alla funzione automatica di accensione/spegnimento del trasmettitore e ricevitore, l'impianto non richiede più attenzione dopo l'installazione.

I prodotti Marmitek sono fabbricati con estrema precisione e sono di alta qualità.

Vi preghiamo di leggere prima questo manuale e poi seguire le istruzioni di modo che potete usufruire di tutte le possibilità di questo prodotto.

2. Collegare il trasmettitore

Il trasmettitore va collegato ad un'amplificata uscita dell'altoparlante tramite i brevi cavi per altoparlanti. Come alternativa è anche possibile collegare il trasmettitore ad un'interfaccia audio uscita linea standard.

Se il trasmettitore è collegato tramite cavi per altoparlanti, dovete prestare attenzione alla polarità del collegamento a cavi, di modo che il trasmettitore riceverà il segnale di polarità giusto. Nel caso che uno dei cavi sia cambiato (invertito), uno degli altoparlanti riceverà un

segnale di polarità invertito e le prestazioni del suono deterioreranno.

Collegare il piccolo connettore di alimentazione fornito in dotazione alla connessione DC 9V e poi inserire la spina in una presa di corrente standard. Vi raccomandiamo l'uso di un clipper per proteggere il trasmettitore dai picchi di tensione.

ATTENZIONE!

Non usate contemporaneamente i cavi per altoparlanti e il cavo RCA. Non collegate altoparlanti al trasmettitore. Non collegate l'alimentatore grande al trasmettitore.

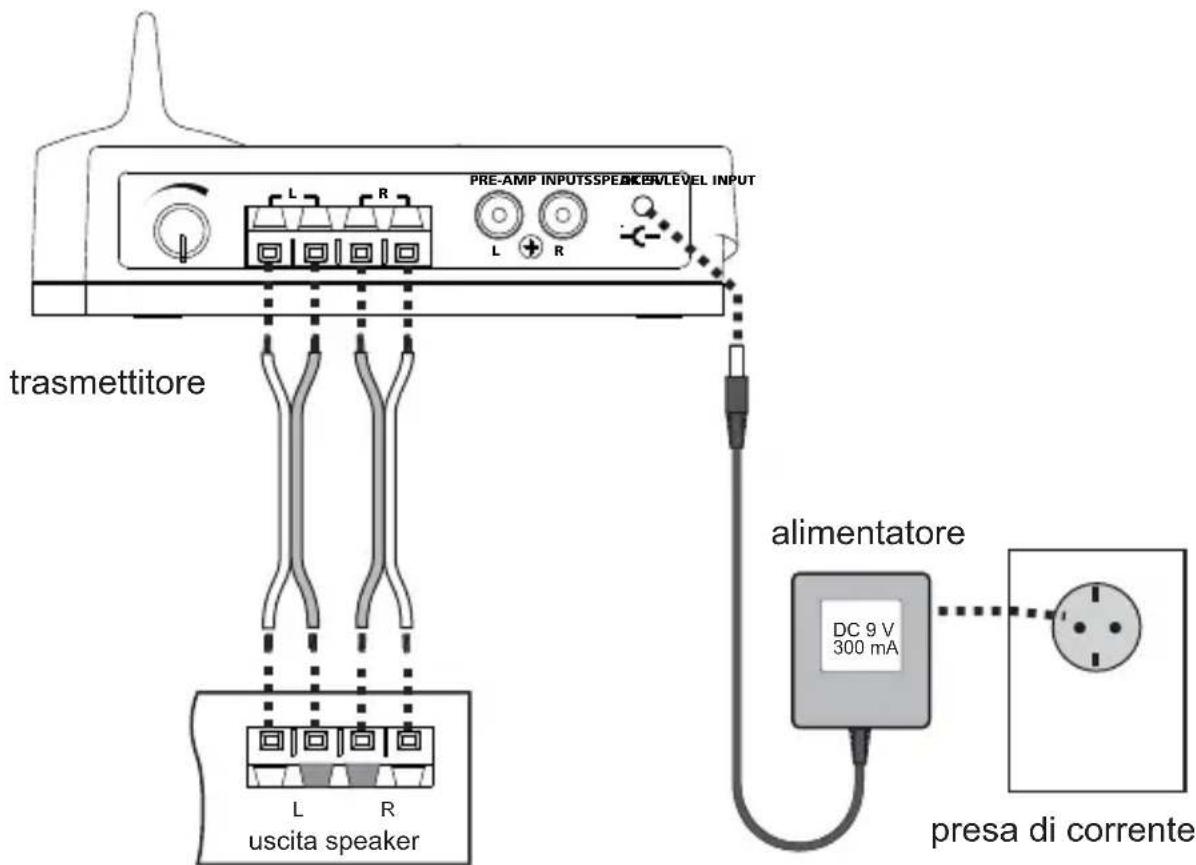

Uso dell'ingresso audio altoparlante del trasmettitore:

PRE-AMP INPUTSPEEKLEVEL INPUT L R L + R trasmettitore uscita speaker alimentatore DC 9 V 300 mA presa di corrente

fonte audio

3. Collegare il ricevitore

Collegare il grande alimentatore all'ingresso di alimentazione DC del ricevitore. Si raccomanda l'uso di un clipper per proteggere il ricevitore dai picchi di tensione. Essi possono danneggiare il ricevitore e gli altoparlanti collegati o possono causare intoppi audio.

Il ricevitore è collegato ad altoparlanti passivi regolari tramite cavi per altoparlanti normali (non forniti in dotazione). Attenzione alla polarità giusta durante l'installazione degli altoparlanti.

È anche possibile collegare ambedue gli altoparlanti a ricevitori separati, utilizzando un ricevitore addizionale. In tal caso collegare il primo altoparlante all'uscita audio sinistro del primo ricevitore, ed il secondo altoparlante all'uscita audio destro del secondo ricevitore. In tal caso non è usato un'uscita audio di ogni ricevitore.

ATTENZIONE!

Non mai provate un cortocircuito su una delle uscite audio del ricevitore, visto che può danneggiare il ricevitore. Durante l'avvio del ricevitore può essere generato un suono di scatto. Per questa ragione si raccomanda di alimentare di corrente il ricevitore prima di collegare gli altoparlanti.

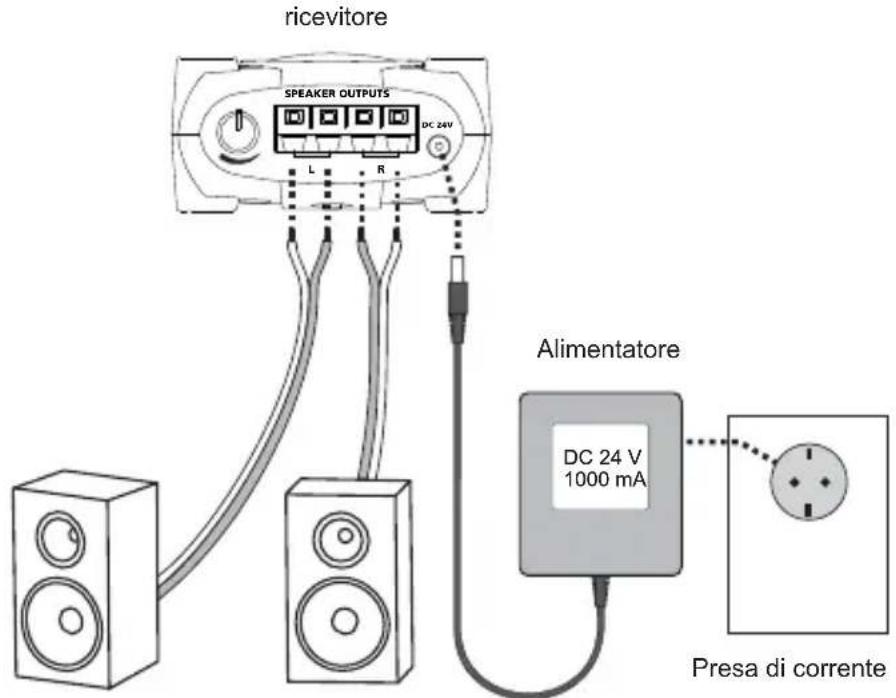

ricevitore SPEAKER OUTPUTS DC 24V L R Alimentatore DC 24 V 1000 mA Presa di corrente

Altoparlanti

4. Posizionamento del trasmettitore e ricevitore

Per un'ottima ricezione il ricevitore deve essere posizionato nella linea di vista del trasmettitore. Se possibile si deve mettere dritto il ricevitore, con il lato anteriore in direzione del trasmettitore.

Si deve posizionare il trasmettitore in una posizione elevata di modo che non ci saranno degli impedimenti tra trasmettitore e ricevitore (= linea di vista), ed in una zona con la meno quantità di traffico senza fili. Vi raccomandiamo la posizione del trasmettitore sopra la fonte audio. L'esempio 1 mostra la posizione ottima del trasmettitore e del ricevitore.

È anche possibile il posizionamento del ricevitore come nell'esempio 2. In tal caso non esiste una linea di vista e la portata di funzionamento è ridotta.

Si può montare verticalmente il ricevitore utilizzando i due fori per vite situati al lato inferiore del ricevitore. La portata di funzionamento del ricevitore in posizione verticale è minore di quella in posizione orizzontale.

Il ricevitore è fornito di un'antenna direzionale che preferibilmente riceve segnali che sono trasmessi verso il lato anteriore del ricevitore. Per tale ragione il lato anteriore del ricevitore deve sempre indicare in direzione del segnale del trasmettitore più forte. Puntando il ricevitore nel senso giusto, il disturbo da parte di altre fonti di segnali è ridotto al minimo.

Vi raccomandiamo di provare il posizionamento per scoprire la posizione migliore del trasmettitore e del ricevitore/dei ricevitori.

NB: Questo prodotto non funzionerà se è stato posizionato in un armadietto metallico chiuso.

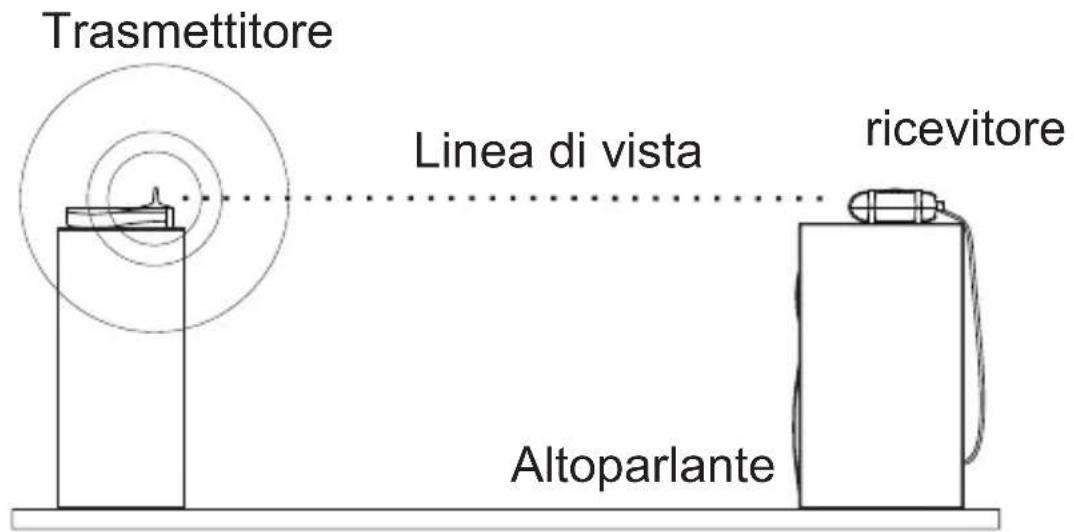

Trasmettitore Linea di vista ricevitore Altoparlante

Esempio 1: Ricevitore posizionato sopra l'altoparlante

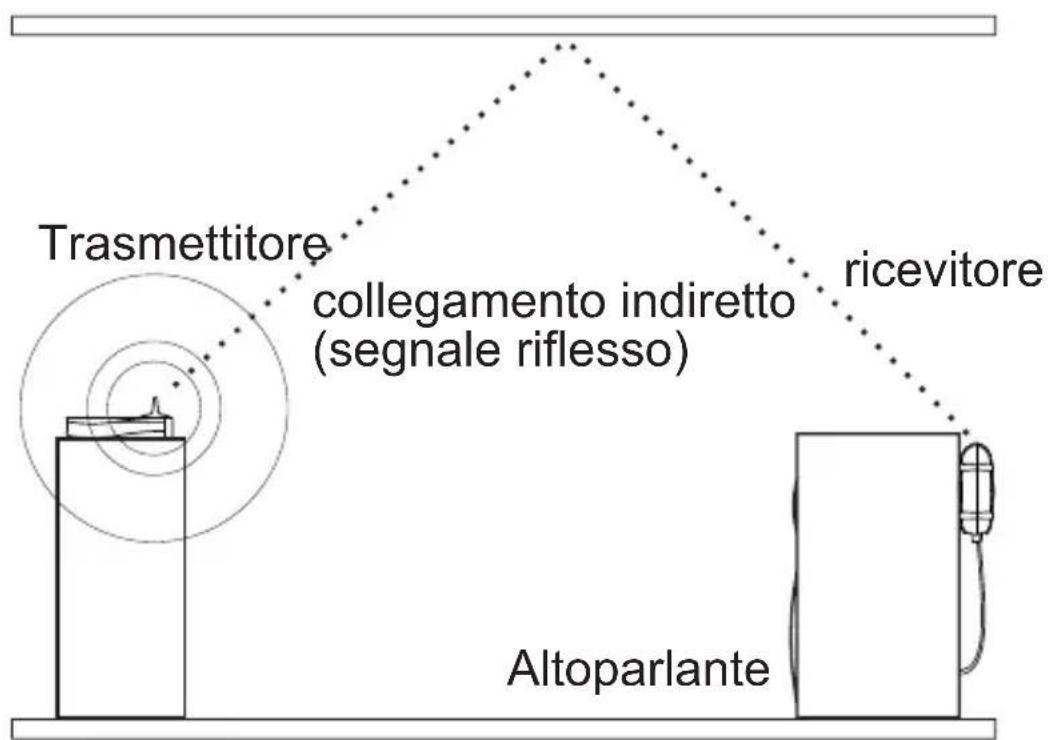

Trasmettitore collegamento indiretto (segnale riflesso) ricevitore Altoparlante

Esempio 2: Ricevitore posizionato verticalmente dietro l'altoparlante

5. Comando del trasmettitore

Dopo l'accensione del trasmettitore la spia di trasmissione si accenderà per circa cinque secondi mentre si avvia il trasmettitore.

Dopo l'avvio si spegnerà la spia di trasmissione.

All'inizio se deve impostare a metà il regolatore di volume del trasmettitore.

Una volta rivelato l'audio dall'ingresso audio, la spia di trasmissione si accenderà e comincerà a trasmettere il segnale audio.

Quando non è più rivelato dell'audio, dopo circa 30 minuti il trasmettitore tornerà al modo di attesa. Il LED di indicazione segnale si spegne. Durante il modo di attesa non è trasmesso nessun segnale.

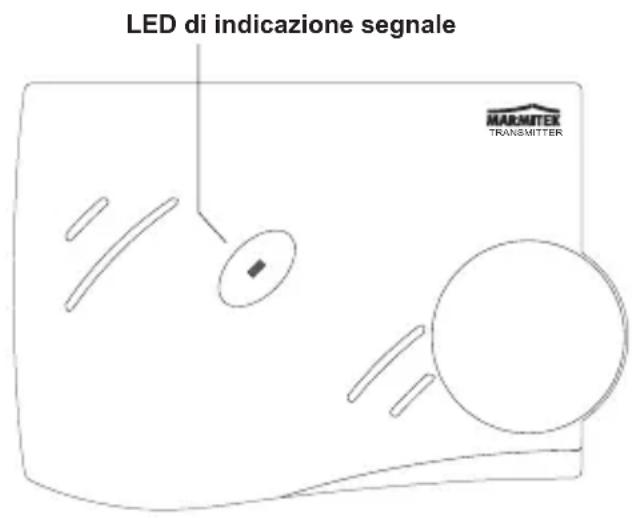

LED di indicazione segnale MARMITEX TRANSMITTER

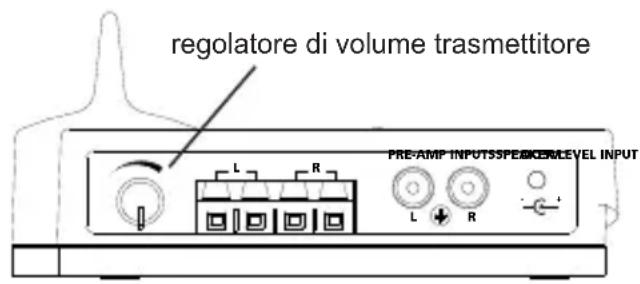

regolatore di volume trasmettitore PRE-AMP INPUTSPEAKEMLEVEL INPUT

6. Comando del ricevitore

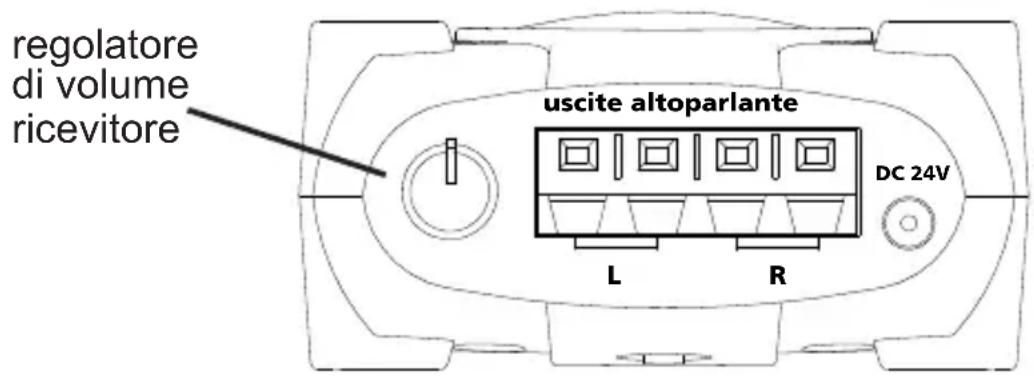

Quando il ricevitore riceve un segnale del trasmettitore, il ricevitore trasmetterà il segnale audio amplificato alle uscite del altoparlante. È possibile cambiare il livello audio tramite il regolatore di volume sul ricevitore.

Per raggiungere la massima qualità di trasmissione, si deve adattare il regolatore di volume del trasmettitore al livello del suono della fonte audio. Da eseguire come segue:

1) Impostare ad un livello basso il regolatore di volume del ricevitore per evitare il “clipping” (distorsione) da parte del ricevitore.
2) Impostare il vostro sistema Home Cinema al massimo livello audio necessario durante l'uso regolare.
3) Girare il regolatore di volume del trasmettitore alla posizione del massimo livello audio per gli altoparlanti, senza di causare il "clipping" (distorsione). Nel caso che il livello di trasmissione sia regolato troppo basso, la dinamica della trasmissione non sarà completamente usufruita. Nel caso che il livello sia regolato troppo alto, causerà il "clipping" (distorsione) nel trasmettitore.
4) Girare il regolatore di volume del ricevitore ad un'impostazione che assicura il volume desiderato per gli altoparlanti.

Se non è ricevuto nessun segnale audio durante più di 30 minuti, il ricevitore passerà al modo di attesa (spento).

regolatore di volume ricevitore uscite altoparlante DC 24V L R

7. Domande frequenti

Dopo l'accensione del trasmettitore la spia di trasmissione non si accende

Controllare la presa di corrente e l'alimentatore; se possibile controllare anche se è giusto il voltaggio dell'alimentatore.

Dopo qualche secondo la spia di trasmissione si spegne e poi non si accenderà più

• Controllare il collegamento audio al trasmettitore ed assicurarsi che sia presente dell'audio.
• Rimuovere l'alimentatore e poi ricollegare il dispositivo.

Manca l'audio al lato del ricevitore

• Controllare la presa di corrente e l'alimentatore; se possibile controllare anche se è giusto il voltaggio dell'alimentatore.
• Adattare il regolatore di volume del trasmettitore.
• Adattare il regolatore di volume del ricevitore.
• In alcuni casi può verificarsi un disturbo grave che previene la ricezione corretta del segnale audio. Può per esempio essere causato da telefoni senza fili dei 5.8GHz o reti senza fili dei 5.8GHz. In tal caso ci sono le seguenti possibilità: rimuovere la fonte di disturbo, posizionare la base del telefono senza fili in un'altra camera, impostare la rete senza fili di modo che userà la banda di frequenza dei 5.1GHz invece di quella dei 5.8GHz, spostare il ricevitore o ripuntarlo.

L'audio è distorto

• Regolare il regolatore di volume del trasmettitore finché non si verifica più il “clipping”.
• Regolare il regolatore di volume del ricevitore finché non si verifica più il “clipping”.
• Vedere il punto 4 della domanda Manca l'audio al lato del ricevitore

Il livello del suono dell'altoparlante è troppo basso

• Regolare il regolatore di volume del trasmettitore per raggiungere il livello del suono desiderato.
• Regolare il regolatore di volume del ricevitore per raggiungere il livello del suono desiderato.
• Aumentare il livello di uscita della fonte audio (collegare il trasmettitore ad un'uscita regolabile utilizzando all'occorrenza un adattatore).

L'audio è troppo alto

• Vedere il punto 4 della domanda Manca l'audio al lato del ricevitore
• Adattare il regolatore di volume del trasmettitore.

Ancora una domanda?

Per ulteriori informazioni visitare il sito www.marmitek.com.

8. Specificazioni tecniche

Trasmettitore:

Tensione di alimentazione: 230VCA +10% -15% 50Hz, 9V/250mA

Modo di trasmissione audio: Digitale

Frequenza trasmettitore: 5,8GHz

Correzione di errori: rate 1/2 FEC

Modo audio sampling: 128x oversampling

Velocità trasmissione dei dati: 4 Mbps

Portata di funzionamento

trasmettitore: Fino a 30 m in uno spazio aperto,

fino a 10 m attraverso pareti e soffitti

Spegnimento autom.

trasmettitore: 30 minuti

Ricevitore:

Tensione di alimentazione: 230VCA +10% -15% 50Hz, 24V/1.000mA

Capacità di uscita: 2 x 30 W (2 x 15W RMS)

Caratteristica di frequenza: 20Hz - 20kHz

Rapporto segnale/rumore: 99dB (Trasmettitore/Ricevitore, A ponderato)

Differenza armonica totale: tip. 0,02% @ 10W

ritardo dell'audio totale: 1,2 ms

Rendimento di corrente: 78%

Separazione di canale: tip. 102dB

Spegnimento autom. ricevitore: 30 minuti

Le caratteristiche tecniche possono essere modificate senza preavviso.

9. Accessori

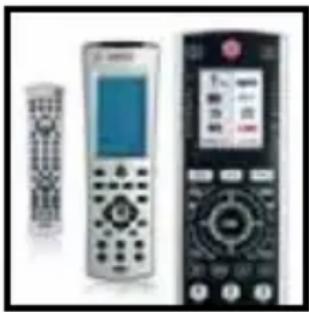

Per poter comandare ovunque i vostri apparecchi AV, perfino quando si trovano in un armadio chiuso o in un'altra stanza, potete scegliere le soluzioni IR con o senza fili di Marmitek. Per ulteriori informazioni sui cosiddetti ripetitori IR visitare www.marmitek.com.

Per poter comandare tutti i vostri apparecchi AV con un solo telecomando, potete scegliere i telecomandi IR e RF di Marmitek. Per ulteriori informazioni sui cosiddetti telecomandi universali visitare www.marmitek.com.

Ricevitore aggiuntivo 5,8 GHz

Si possono utilizzare un numero illimitato di ricevitori che funzionano con lo stesso trasmettitore. Per esempio è possibile utilizzare 2 ricevitori per comandare 2 altoparlanti che non stanno vicini l'uno all'altro. Poi ogni altoparlante è collegato ad una delle uscite audio del ricevitore. In

tal caso non è utilizzata l'altra uscita del ricevitore.
