Caractéristiques	Détails
Type de produit	Répéteur Wi-Fi
Normes Wi-Fi	802.11 b/g/n
Fréquence	2.4 GHz
Vitesse maximale	300 Mbps
Ports Ethernet	1 port Ethernet 10/100 Mbps
Configuration	Configuration facile via l'interface web
Compatibilité	Compatible avec tous les routeurs Wi-Fi standards
Dimensions	Compact, idéal pour un usage domestique
Alimentation	Alimentation par prise secteur
Utilisation	Étend la portée du réseau Wi-Fi dans les zones difficiles d'accès
Maintenance	Vérifiez régulièrement les mises à jour du firmware
Sécurité	Supporte WPA/WPA2 pour une connexion sécurisée
Informations générales	Idéal pour les foyers avec plusieurs appareils connectés

FOIRE AUX QUESTIONS - 08044 MARMITEK

Comment installer le répéteur wifi MARMITEK 08044 ?

Pour installer le répéteur, branchez-le dans une prise électrique, attendez qu'il s'allume, puis utilisez l'application ou le bouton WPS de votre routeur pour établir la connexion.

Pourquoi le répéteur ne capte-t-il pas le signal wifi ?

Assurez-vous que le répéteur est placé à une distance appropriée de votre routeur. Évitez les obstacles comme les murs épais ou les appareils électroniques qui pourraient interférer avec le signal.

Comment configurer le mot de passe du répéteur ?

Accédez à l'interface de configuration du répéteur via un navigateur web en entrant l'adresse IP fournie dans le manuel. Vous pourrez y changer le mot de passe dans les paramètres de sécurité.

Le répéteur MARMITEK 08044 est-il compatible avec tous les routeurs ?

Oui, le répéteur est compatible avec la plupart des routeurs wifi, mais il est recommandé de vérifier les spécifications pour assurer la compatibilité avec votre modèle spécifique.

Que faire si le répéteur ne fonctionne pas après la configuration ?

Essayez de redémarrer le répéteur et le routeur. Si le problème persiste, réinitialisez le répéteur aux paramètres d'usine et recommencez la configuration.

Comment vérifier la connexion du répéteur au réseau ?

Vérifiez les LED sur le répéteur. Une lumière verte stable indique une bonne connexion, tandis qu'une lumière rouge peut indiquer un problème de connexion.

Est-il possible d'utiliser plusieurs répéteurs MARMITEK 08044 dans la même maison ?

Oui, vous pouvez utiliser plusieurs répéteurs dans la même maison pour étendre la couverture wifi, mais assurez-vous qu'ils sont correctement configurés pour éviter les interférences.

Comment mettre à jour le firmware du répéteur ?

Accédez à l'interface de configuration via un navigateur web, recherchez la section de mise à jour du firmware et suivez les instructions pour télécharger et installer la dernière version.

Que faire si je ne me souviens plus du mot de passe du répéteur ?

Si vous ne vous souvenez plus du mot de passe, vous pouvez réinitialiser le répéteur aux paramètres d'usine en maintenant le bouton de réinitialisation enfoncé pendant environ 10 secondes.

Le MARMITEK 08044 prend-il en charge les bandes 2,4 GHz et 5 GHz ?

Oui, le MARMITEK 08044 prend en charge les deux bandes, vous permettant de choisir celle qui convient le mieux à vos besoins de connexion.

MODE D'EMPLOI 08044 MARMITEK

• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou près d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumières trop fortes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Ne jamais ouvrir le produit: Les appareils peuvent comprendre des composants dont la tension est mortelles Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.
• Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

CONTENU

1. Surround Anywhere 220....26
2. Connexion de l'émetteur....26
3. Connexion du récepteur ....28
4. Mise en place de l'émetteur et du récepteur ....29
5. Fonctionnement de l'émetteur ....31
6. Fonctionnement du récepteur....32
7. Foire aux questions ....33
8. Spécifications techniques....35
9. Disponible en option....36

Déballage

Vérifiez si tout est présent :

•1 émetteur audio numérique 5.8GHz
- 1 récepteur audio numérique
- 1 grand et 1 petit adaptateur d'alimentation
- 2 courts câbles à haut-parleurs
- ce manuel

1. Surround Anywhere 220

Félicitations pour l'achat du Marmitek Surround Anywhere 220 ! Ce système vous permet de brancher les haut-parleurs arrière sans fil sur votre système Home Cinéma. Grâce à l'amplificateur incorporé dans le récepteur, vous pouvez utiliser les enceintes surround (passives) déjà présentes. La transmission numérique non compressée permet d'obtenir un son de meilleure qualité qu'un CD, sans aucune perturbation ni retard. Une fois installé, c'est facile à utiliser, grâce au réglage du son via votre système Home Cinéma et grâce à la fonction de mise en marche/arrêt automatique de l'émetteur et du récepteur. Les produits Marmitek sont fabriqués avec une précision extrême et par conséquent, ils sont de haute qualité.

Veuillez avant toute chose lire ce mode d'emploi et suivre les indications pour pouvoir bénéficier des possibilités de ce produit de façon optimale.

2. Connexion de l'émetteur

L'émetteur est connecté à la sortie amplifiée du haut-parleur en utilisant les courts câbles à haut-parleurs fournis. Il est également possible de connecter l'émetteur à une sortie ligne standard d'une interface audio.

Si vous connectez l'émetteur en utilisant les câbles à haut-parleurs, faites attention à la polarité de la connexion du câble, de telle sorte que l'émetteur reçoive le signal de polarité correct. Si l'un des câbles est inversé (opposé), un des haut-parleurs recevra une polarité opposée, ce qui dégradera la performance du son.

Introduisez la fiche du petit adaptateur d'alimentation fourni dans la connexion DC 9V, puis branchez la fiche dans une prise murale standard. Nous vous conseillons l'utilisation d'un parasurtenseur afin de protéger l'émetteur contre les surtensions électriques.

ATTENTION!

N'utilisez pas les câbles à haut-parleurs et le câble RCA en même temps. Ne connectez pas les haut-parleurs directement à l'émetteur. Ne connectez pas le grand adaptateur d'alimentation à l'émetteur.

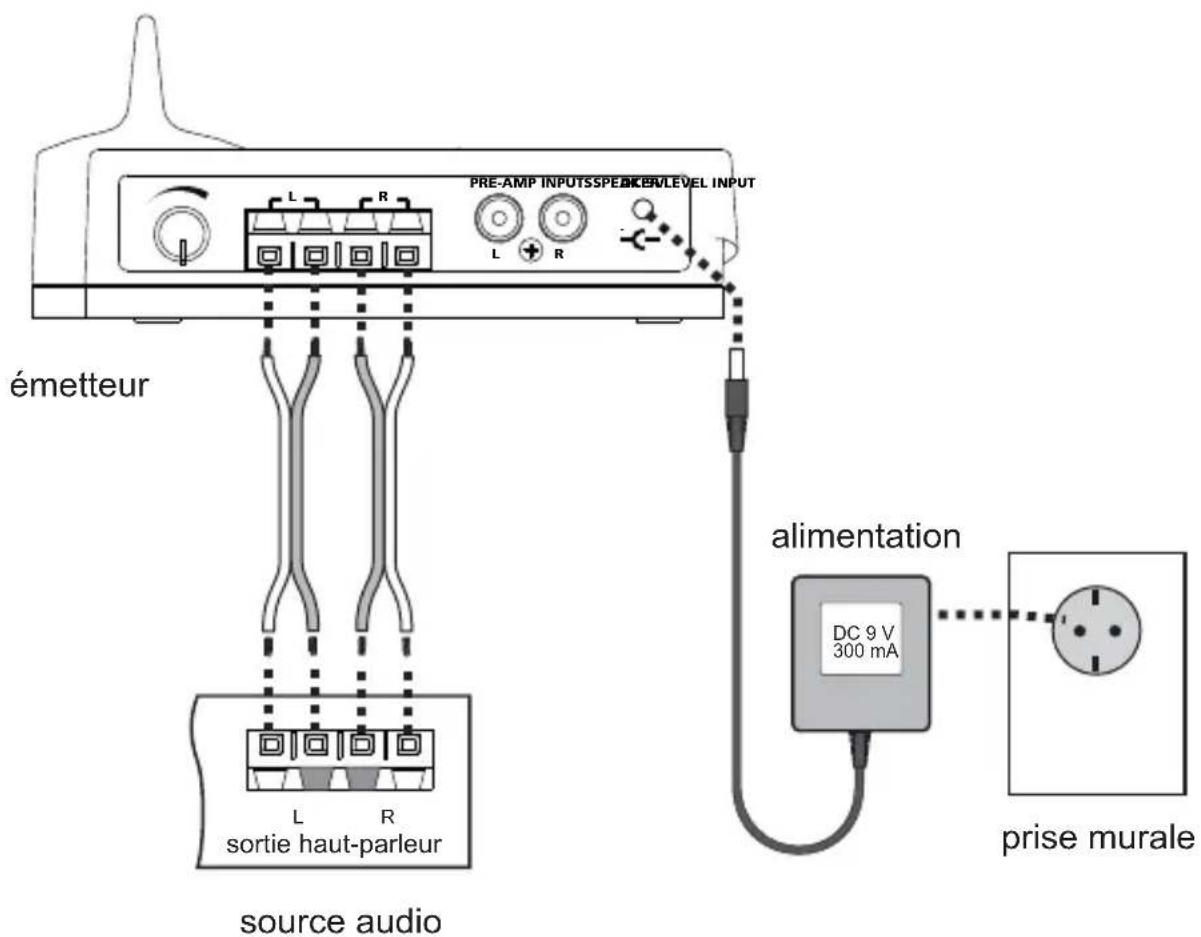

Utilisation de l'entrée audio à haut-parleur de l'émetteur :

Émetteur L R PRE-AMP INPUTSSPEEVELEVEL INPUT L R sortie haut-parleur source audio alimentation DC 9 V 300 mA prise murale

3. Connexion du récepteur

Connectez le grand adaptateur d'alimentation fourni à l'entrée d'alimentation DC du récepteur. L'utilisation d'un parasurtenseur est recommandée afin de protéger le récepteur contre les surtensions électriques, pouvant endommager le récepteur et les haut-parleurs connectés ou causer des coupures de son.

Le récepteur est branché aux haut-parleurs standard passifs, en utilisant des câbles standard à haut-parleurs (non fournis). Assurez-vous que la polarité est correcte en connectant les haut-parleurs.

Il est également possible de brancher les deux haut-parleurs sur deux récepteurs séparés, en introduisant un récepteur supplémentaire. Dans ce cas, connectez le premier haut-parleur à la sortie audio gauche du premier récepteur, puis connectez le deuxième haut-parleur à la sortie audio droite du deuxième récepteur. Cela implique qu'une sortie audio n'est pas utilisée sur chaque récepteur.

ATTENTION!

Faites attention à ne pas provoquer un court circuit sur une des sorties audio du récepteur, pouvant endommager le récepteur. En allumant le récepteur, des claquements peuvent se produire. C'est pourquoi il est recommandé de pourvoir le récepteur d'électricité avant la connexion des haut-parleurs.

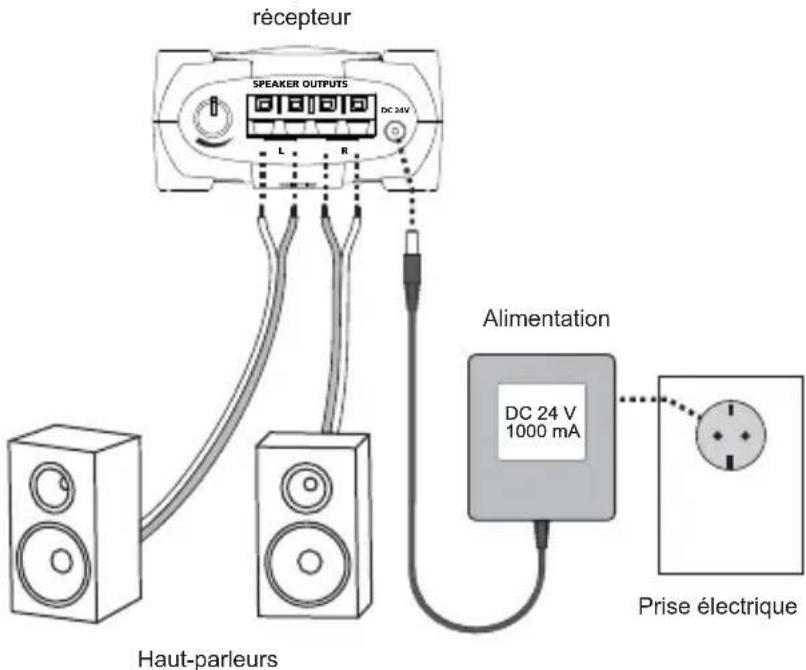

récepteur SPEAKER OUTPUTS DC 24V L R Haut-parleurs Alimentation DC 24 V 1000 mA Prise électrique

4. Mise en place de l'émetteur et du récepteur

Pour une réception optimale, le récepteur doit être placé dans la ligne visuelle directe de l'émetteur. Si possible, le récepteur devrait être placé debout avec le devant en direction de l'émetteur.

L'émetteur doit être placé à une hauteur évitant les obstacles entre l'émetteur et le récepteur (= ligne visuelle directe), dans un endroit où la circulation sans fil est au minimum. Nous recommandons de placer l'émetteur au-dessus de votre source audio. Exemple 1 démontre le positionnement optimal de l'émetteur et du récepteur.

Le récepteur peut également être placé comme démontré dans l'exemple 2. Dans ce cas, il n'est pas question d'une ligne visuelle directe et de ce fait, la portée opérationnelle sera limitée.

Vous pouvez installer le récepteur en position verticale en faisant usage des deux trous à vis situés sur le côté inférieur du récepteur. Si le récepteur est fixé en position verticale, la portée opérationnelle est moins bien qu'en position horizontale.

Le récepteur est équipé d'une antenne directionnelle qui privilégie les signaux transmis vers le devant du récepteur. Par conséquent, le devant du récepteur doit toujours être positionné en direction du signal le plus fort émis. En positionnant l'émetteur dans la bonne direction, les interférences d'autres sources de signaux seront réduites au minimum.

Nous vous conseillons d'essayer plusieurs positionnements afin de trouver la meilleure mise en place de l'émetteur et du (des) récepteur(s).

NB : Ce produit ne fonctionnera pas correctement s'il est placé dans une armoire en métal fermée.

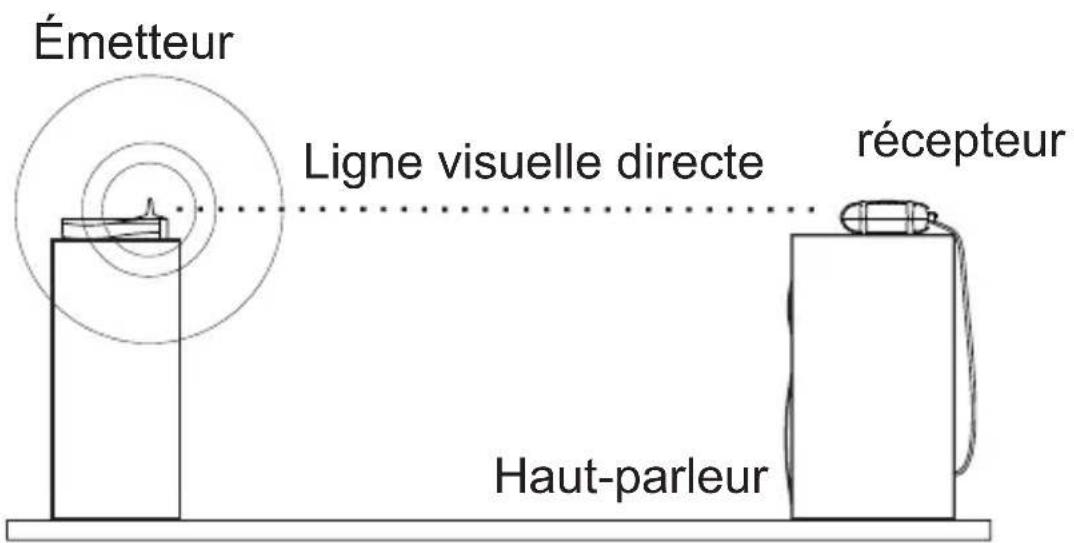

Émetteur Ligne visuelle directe récepteur Haut-parleur

Exemple 1 : Le récepteur est placé au-dessus d'un haut-parleur

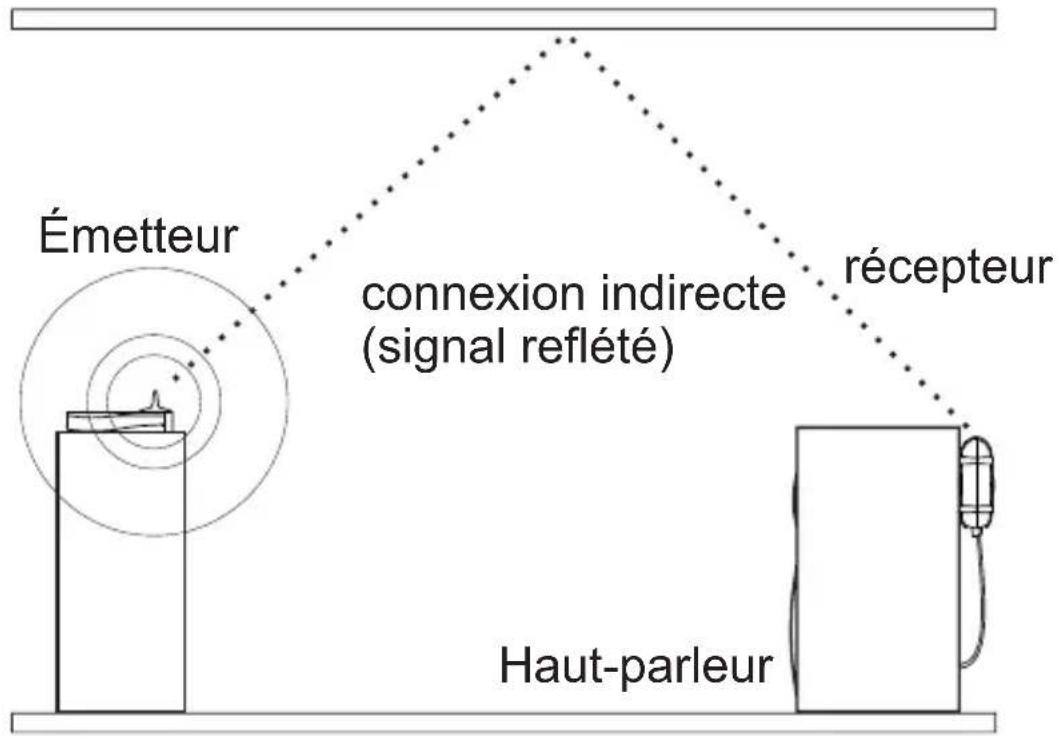

Émetteur connexion indirecte (signal reflété) récepteur Haut-parleur

Exemple 2 : Récepteur fixé en position verticale derrière un haut-parleur

5. Fonctionnement de l'émetteur

Après avoir allumé l'émetteur, la lumière de transmission s'allume pour environ cinq secondes durant l'initialisation.

Cette lumière s'éteint après l'initialisation.

Au début, mettez le contrôle du volume de l'émetteur à mi-niveau.

Dès que le son est détecté à l'entrée audio, la lumière de transmission s'allume et l'émetteur transmet le signal audio.

Lorsque le son n'est plus détecté, l'émetteur se met en mode veille après environ 30 minutes. Le LED de l'indicateur de signal s'éteint. En mode veille, aucun signal est transmis.

LED indicateur de signal MARMITEK TRANSMITTER contrôle du volume de l'émetteur PRE-AMP INPUTSSPEMKBW LEVEL INPUT

6. Fonctionnement du récepteur

Dès que le récepteur reçoit un signal valide de l'émetteur, le récepteur transmettra le signal audio amplifié aux sorties des haut-parleurs. Vous pouvez modifier le niveau audio en ajustant le contrôle du volume du récepteur.

Pour garantir une transmission de qualité optimale, le contrôle du volume de l'émetteur doit être adapté au niveau de volume de votre source audio comme suit :

1) Mettez le contrôle du volume de récepteur à bas niveau pour empêcher le 'clipping' (distorsion) par le récepteur.
2) Ajustez votre système Home cinéma au niveau audio maximal que vous réglez normalement durant une utilisation normal.
3) Tournez le contrôle du volume de l'émetteur en position du niveau audio maximal pour les haut-parleurs, sans que cela produise du 'clipping' (distorsion). Si le niveau d'émission est réglé trop bas, le dynamisme de la transmission ne sera pas entièrement utilisé. Si le niveau est réglé trop fort, le 'clipping' (distorsion) audio aura lieu dans l'émetteur.
4) Tournez le contrôle du volume de récepteur au niveau de volume désiré des haut-parleurs.

Lorsque le signal audio n'est plus reçu pour plus de 30 minutes, le récepteur se met en mode veille (éteint).

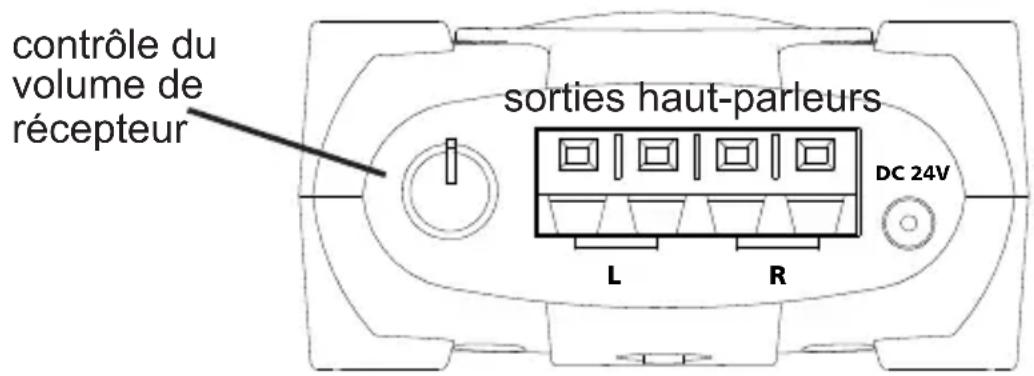

contrôle du volume de récepteur sorties haut-parleurs DC 24V L R

7. Foire aux questions

La lumière de transmission ne s'allume pas après avoir allumé l'émetteur.

Vérifiez la prise murale ainsi que l'alimentation ; si possible, vérifiez si le voltage de l'alimentation est correct.

La lumière de transmission s'éteint après quelques secondes et ne se rallume plus.

• Vérifiez la connexion audio de l'émetteur et assurez-vous qu'il y a du son.
- Débranchez l'alimentation et rebranchez l'appareil ensuite.

Aucun son du côté du récepteur

- Vérifiez la prise murale ainsi que l'alimentation ; si possible, vérifiez si le voltage de l'alimentation est correct.

- Ajustez le contrôle du volume de l'émetteur

- Ajustez le contrôle du volume du récepteur

- Dans certains cas, il peut être question de fortes interférences, empêchant que le signal audio est correctement reçu. Cela peut être causé par des téléphones sans fil à 5.8GHz par exemple, ou par des réseaux sans fil à 5.8GHz. Vous avez alors plusieurs options : éliminez la source de l'interférence, mettez la station de base du téléphone sans fil dans une autre pièce, réglez le réseau sans fil de telle sorte que celui-ci utilise la bande de fréquence 5.1GHz au lieu de 5.8GHz, déplacez l'émetteur, déplacez le récepteur ou repositionnez-le.

Le son est distordu

• Ajustez le contrôle du volume de l'émetteur jusqu'à ce qu'il n'y ait plus de 'clipping'.
• Ajustez le contrôle du volume du récepteur jusqu'à ce qu'il n'y ait plus de 'clipping'.
  • Voir point 4 sous la question Aucun son du côté du récepteur

Le niveau de son du haut-parleur est trop bas

• Ajustez le contrôle du volume de l'émetteur jusqu'au niveau de volume désiré.
• Ajustez le contrôle du volume du récepteur jusqu'au niveau de volume désiré.
• Augmentez le niveau sortie de la source audio (connectez l'émetteur à une sortie réglable en utilisant un adaptateur si nécessaire).

Le son est trop fort

• Voir point 4 sous la question Aucun son du côté du récepteur
- Ajustez le contrôle du volume de l'émetteur

Encore des questions ?

Consultez www.marmitek.com pour plus d'informations.

8. Spécifications techniques

Émetteur :

Alimentation de courant : 230VAC +10% -15% 50Hz, 9V/250mA

Méthode de transmission audio : Numérique

Fréquence d'émission : 5,8GHz

Correction d'erreur : 1/2 rate FEC

Méthode d'échantillonnage audio : 128x suréchantillonnage

Taux de transmission des données : 4 Mb/s

Portée opérationnelle de l'émetteur :Jusqu'à 30m champ libre,

jusqu'à 10m à travers murs et plafonds

Mise en veille

automatique émetteur : 30 minutes

Récepteur :

Alimentation de courant : 230VAC +10% -15% 50Hz, 24V/1000mA

Puissance de sortie : 2 x 30 W (2 x 15W RMS)

Caractéristique de fréquence : 20Hz – 20kHz

Ratio signal/bruit : 99dB (Émetteur / Récepteur, A-mésuré)

Distorsion harmonique totale : typ. 0,02% @ 10W

Retard audio total : 1,2 ms

Efficacité du courant : 78 %

Séparation canaux : typ. 102dB

Mise en veille

automatique récepteur : 30 minutes

Spécifications peuvent être modifiées sans préavis.

9. Disponible en option

Pour commander vos appareils AV partout dans la maison, même si ceux-ci se trouvent dans une armoire fermée ou dans une autre pièce, vous pouvez opter pour les solutions IR avec ou sans fil de Marmitek. Vous trouverez de plus amples informations concernant ces extensions infrarouge

sur www.marmitek.com.

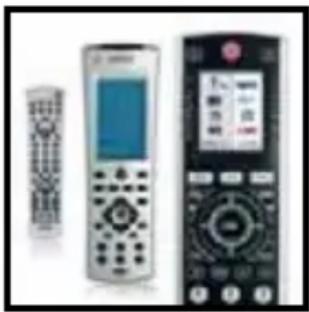

Télécommande universelle

Pour commander tous vos appareils AV avec une seule télécommande, vous pouvez opter pour les télécommandes IR et RF de Marmitek. Vous trouverez de plus amples informations concernant ces télécommandes dites universelles sur www.marmitek.com.

Récepteur 5,8 GHz supplémentaire

Vous pouvez utiliser un nombre illimité de récepteurs, fonctionnant sur le même émetteur. Par exemple, il est possible d'utiliser 2 récepteurs pour commander 2 haut-parleurs qui ne sont pas placés dans le même endroit. Dans ce cas, chaque haut-parleur est connecté à une des sorties audio du

récepteur. L'autre sortie du récepteur n'est pas utilisée.

Informations environnementales pour les clients de l'Union européenne

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endroit où vous avez acheté le produit.

AVISOS DE SEGURIDAD

Par la présente Marmitek BV déclare que l'appareil SURROUND ANYWHERE 220 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives:

Directive 1999/5/CE du Parlement européen et du Conseil, du 9 mars 1999, concernant les équipements hertziens et les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité

Directive 2004/108/ce du parlement européen et du conseil du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité électromagnétique

Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension

Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques

Règlement (CE) no 278/2009 de la Commission du 6 avril 2009 portant application de la directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences d'écoconception relatives à la consommation d'électricité hors charge et au rendement moyen en mode actif des sources d'alimentation externes
