Produkttyp	Audio-/Video-Erweiterung
Marke	Marmitek
Modell	Invisible Control 2
Abmessungen	80 x 40 x 20 mm
Gewicht	50 g
Stromversorgung	5 V DC über mitgeliefertes Netzteil
Stromverbrauch	0,5 W im Standby, 2 W im Betrieb
Betriebsfrequenz	Infrarot (IR) 38 kHz
IR-Übertragungsreichweite	Bis zu 10 m bei direkter Sicht
Anzahl IR-Ausgänge	2 kabelgebundene Ausgänge
Länge der IR-Kabel	jeweils 1,5 m
IR-Eingang (Empfänger)	Integrierter IR-Sensor mit 360°-Empfangswinkel
Hauptfunktionen	IR-Signalverlängerung zur Steuerung versteckter Geräte in einem Möbelstück
Kompatibilität	Alle Geräte mit IR-Fernbedienung (TV, Verstärker, DVD-Player usw.)
Installation	Schließen Sie den Sender an den IR-Eingang des Geräts an, platzieren Sie den Empfänger in Sichtweite der Fernbedienung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine chemischen Mittel verwenden.
Sicherheit	Nicht Feuchtigkeit oder extremen Temperaturen aussetzen. Vor der Reinigung vom Stromnetz trennen.
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar. Keine Ersatzteile verfügbar.
Allgemeine Informationen	Ermöglicht das Verstecken elektronischer Geräte bei gleichzeitiger Nutzung von Infrarot-Fernbedienungen.

Häufig gestellte Fragen - Invisible Control 2 MARMITEK

Wie installiere ich den Invisible Control 2?

Platzieren Sie den IR-Empfänger (Vorderseite) an einer für Ihre Fernbedienung sichtbaren Stelle. Schließen Sie die IR-Sender (Kabel) an die IR-Anschlüsse der versteckten Geräte an. Schließen Sie das Netzteil an. Einschalten und testen.

Ist der Invisible Control 2 mit allen Fernbedienungen kompatibel?

Ja, er funktioniert mit allen Fernbedienungen, die eine standardmäßige Infrarotfrequenz von 38 kHz verwenden. Er ist mit den meisten Fernsehern, Verstärkern, Blu-ray-Playern usw. kompatibel.

Was ist die maximale Reichweite des Empfängers?

Der integrierte Empfänger erfasst IR-Signale in einem Umkreis von 10 Metern und einem Winkel von 360 Grad, abhängig von Lichtverhältnissen und Hindernissen.

Kann ich den Invisible Control 2 mit mehreren Geräten verwenden?

Ja, er wird mit zwei IR-Ausgängen geliefert, um zwei separate Geräte zu steuern. Für weitere Geräte können Sie einen geeigneten IR-Verteiler verwenden.

Wie teste ich, ob die Installation funktioniert?

Richten Sie die Fernbedienung auf den Empfänger und drücken Sie eine Taste. Wenn das versteckte Gerät reagiert, ist die Installation korrekt. Andernfalls überprüfen Sie die Verbindungen und die Ausrichtung der Sender.

Was tun, wenn ein Gerät nicht reagiert?

Überprüfen Sie, ob der IR-Sender gut vor dem IR-Fenster des Geräts klebt (oft ein kleiner schwarzer Punkt). Stellen Sie sicher, dass die Fernbedienung direkt am Gerät funktioniert. Versuchen Sie, den Sender zu verschieben.

Ist das mitgelieferte Netzteil universell?

Ja, das mitgelieferte Netzteil unterstützt Spannungen von 100-240 V und ist mit europäischen Steckdosen kompatibel. Verwenden Sie für andere Regionen einen Reiseadapter.

Kann ich den Invisible Control 2 ohne direkt angeschlossenen Sender verwenden?

Nein, die Sender müssen an die Geräte angeschlossen werden. Wenn Sie nur einen Ausgang verwenden, lassen Sie den anderen unbedenklich unverbunden.

Kann der Empfänger durch starkes Licht beschädigt werden?

Helles Licht wie direkte Sonneneinstrahlung oder Halogenlampen können den IR-Empfang stören. Vermeiden Sie es, den Empfänger einer intensiven Lichtquelle auszusetzen.

Wie reinige ich den Invisible Control 2?

Trennen Sie das Gerät vom Stromnetz. Wischen Sie die Oberflächen vorsichtig mit einem trockenen, fusselfreien Tuch ab. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.

BEDIENUNGSANLEITUNG Invisible Control 2 MARMITEK

GEBRAUCHSANLEITUNG 7

GUIDE UTILISATEUR 11

MODO DE EMPLEO 15

MANUALE D'ISTRUZIONI 19

• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

1. EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb des Invisible Control 2 ^™ . Mit dem Invisible Control 2 ^™ können Sie die IR Signale (Infrarot) Ihrer eigenen Fernbedienung verlängern. Der Invisible Control 2 ^™ ermöglicht es Ihnen, Ihre gesamten, in Schränken untergebrachten oder außer Sichtweite stehenden, Audio-/Videogeräte zu bedienen.

Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.

2. VERPACKUNGSINHALT

1x Invisible Control 2 ^TM
1x IR Verlängerungskabel mit 2 IR LEDs
1x Speisungsadapter
1x Gebrauchsanleitung

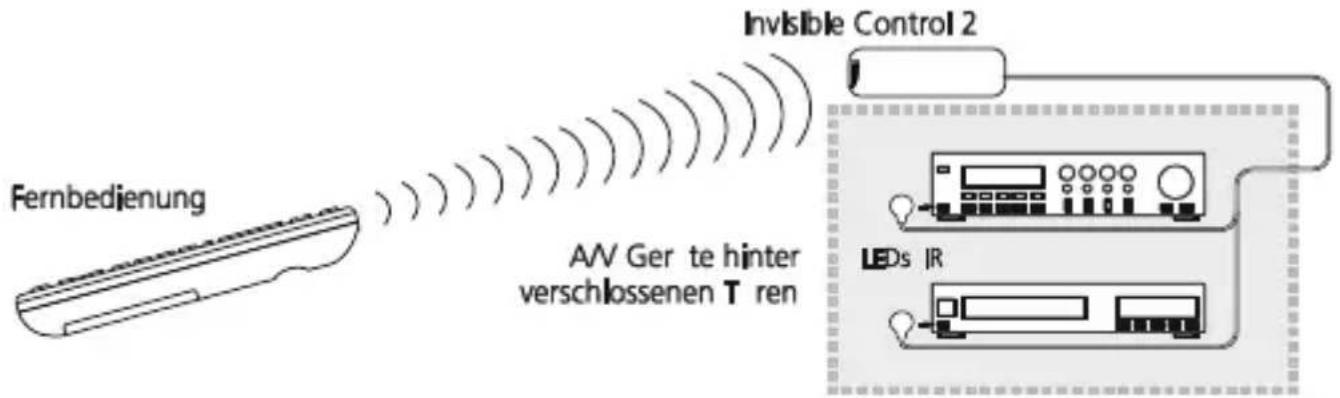

3. WIE FUNKTIONIERT ES?

Kleben Sie die IR LED auf die IR Fenster Ihrer A/V Ger te

Stellen Sie den Invisible Control 2™ sichtbar auf, z.B. auf oder unter dem Schrank, in dem sich Ihre A/V Geräte befinden. Kleben Sie nun die mitgelieferten IR LED's auf das IR auge Ihrer Geräte und verbinden das kleine Kabel mit dem Invisible Control 2™. Der Invisible Control 2™ empfängt nun das Signal Ihrer eigenen Fernbedienung und sendet dieses zu den IR LED's die es an Ihre Geräte weitergeben. Sie bedienen also mit Ihrer eigenen Fernbedienung Ihre Geräte, während diese sich in einem verschlossenen Schrank befinden.

4. INSTALLATION

1. Schließen Sie den Netzadapter an der Rückseite des Invisible Control 2™ an.
2. Das kleine Kabel mit den sich daran befindenden zwei IR LEDs (das IR Verlängerungskabel) schließen Sie an die Rückseite des Invisible Control 2™ an. Es ist egal, ob Sie den ersten oder zweiten Anschluss verwenden.
3. Stellen Sie den Invisible Control 2 ^™ sichtbar und innerhalb der Reichweite Ihrer Fernbedienung auf, (max. 8 Meter), auf oder unter dem Schrank in dem sich Ihre Geräte befinden.
4. Legen Sie nun das Kabel mit IR LEDs (das IR Verlängerungskabel) so, dass die IR LEDs (Senderchen) sich an der Vorderseite Ihrer Geräte befinden (z.B. über die Rückseite des Schranks). Die IR LEDs sind mit einer selbstklebenden Folie versehen. Somit können Sie die beiden IR LEDs auf dem IR auge Ihrer Geräte befestigen. Achtung, das erfordert große Genauigkeit. Testen Sie erst die Position der IR LEDs bevor Sie diese auf das Auge kleben.

ACHTUNG: Wenn Sie nur ein Gerät bedienen wollen, lassen Sie den zweiten IR LED dann ungenutzt. Entfernen Sie diesen niemals vom Kabel!

1. Der Invisible Control 2^TM empfängt das Signal Ihrer Fernbedienung und wandelt dieses in ein elektrisches Signal um, das an die IR LEDs weitergeleitet wird.
2. Alle Signale Ihrer Fernbedienung werden nunmehr an Ihre Geräte versendet.

5. HÄUGIG GESTELLTE FRAGEN

• In wenigen Fällen kann es vorkommen, dass der Empfänger aufgrund Interferenz gestört wird und somit nicht gut auf Signale reagiert. In diesem Falle brennt das rote Lämpchen fortwährend und müssen Sie den Empfänger ein wenig umstellen. Diese Interferenz entsteht durch andere Geräte im direkten Umfeld wie Dimmer, Energiesparlampen, IR Alarm usw. Auch direkte Sonneneinstrahlung kann den Empfänger negativ beeinflussen.
• Invisible Control 2 ^TM funktioniert nicht mit Fernbedienungen die ein Hochfrequenzsignal nutzen (wie B & O).
• Die LED des IR Verlängerungskabels müssen präzise auf den Infrarotsensor des A/V Geräts geklebt werden; das erfordert große Genauigkeit. Die genaue Position finden Sie, indem Sie mit einer Taschenlampe darauf scheinen.
• Manche IR Fenster von Settop- und Satellit Boxen sind sehr störungsempfindlich. Diese Geräte empfangen dann zu viel Infrarotstrahlung und werden auf Grund dessen nicht oder nur schlecht funktionieren. Verrücken Sie das IR LED, sodass weniger Infrarotlicht über das IR Fenster einstrahlt.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com

6. TECHNISCHE DATEN

Invisible Control 2 ^TM Modul

Speisung: DC 12V 500mA Adapter

IR LED Anschlüsse: 2x 3,5mm Mini-Jack (Mono).

Frequenzbereich: 30-60 KHz.

IR Empfangsbereich: ± 8 Meter.

IR Empfangswinkel: 60° (+30°/-30° ab Center).

Abmessung: 90 x 75 x 30mm

IR Verlängerungskabel

Anschluss: 3,5mm Mini-Jack.

IR LED: 2x IR LED

Kabellänge: 3 Meter (von Stecker bis Teilung 2m, von

Teilung bis LED 1m).

Angaben können ohne vorherige Mitteilung geändert werden.

7. ZUSÄTZLICH ERHÄLTLICH

Extra IR Verlängerungskabel Art.-Nr.: 08174

Mithilfe eines zusätzlichen IR Verlängerungskabels können Sie 2 zusätzliche A/V Geräte bedienen. Weitere Informationen zu diesem Thema finden Sie unter www.marmitek.com.

5. VEEL GESTELDE VRAGEN

6. TECHNISCHE GEGEVENS

Invisible Control 2 ^TM module

IR ontvangst bereik: ± 8 Meter

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes INVISIBLE CONTROL 2 ^™ den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2004/108/eg des europäischen parlaments und des rates vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit

Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen

Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie 2005/32/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Ökodesign-Anforderungen an die Leistungsaufnahme externer Netzteile bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb
