GEBRUIKSAANWIJZING CPD 5514T OLYMPIA

BB..55 CCuurrssoorrii

che di contenuto e tecniche.22

Gebruik conform de voorschriften

Deze printende tafelcomputer dient uitsluitend om computertaken

in ruimtes af te wikkelen. Andere toepassingen gelden als niet

conform de voorschriften.

AAllggeemmeennee aaaannwwiijjzziinnggeenn//vveeiilliigghheeiiddssaaaannwwiijjzziinnggeenn

Uw computer is een hoogontwikkeld apparaat. Probeer nooit om

hem te repareren. Wanneer de computer gerepareerd moet wor-

den moet u hem naar de kortst bijgelegen klantendienst en/of naar

de verkoper brengen.

Introduceer in geen geval metalen voorwerpen in de computer, zo-

als schroevendraaiers, paperclips, enz. Hierdoor kunt u de compu-

ter beschadigen en bestaat gevaar voor een elektrische schok.

Schakel de computer altijd uit nadat u uw werk beëindigd heeft.

Verwijder het stof van de computer met behulp van een droge

doek. Gebruik nooit water of een oplosmiddel zoals verdunde lak,

alcohol enz. om uw computer te reinigen.

Stel de computer niet aan te grote hitte bloot.

TTrraannssppoorrttbbeevveeiilliiggiinngg

Voordat u de computer in bedrijf neemt moet u de eventueel aan-

gebrachte transportbeveiligingen verwijderen.

Bewaar de transportbeveiliging. Bij een eventueel transport moet

de computer met de transportbeveiliging uitgerust zijn.

BBeellaannggrriijjkkee ooppmmeerrkkiinngg bbeettrreeffffeennddee hheett ttrraannssppoorrtt::

In geval van transportschade moet de verpakking met bedienings-

handleiding en accessoires opnieuw vervolledigd worden.

NNeettaaaannsslluuiittiinngg::

Voordat u de computer op het net aansluit moet u controleren of

de gegevens betreffende de spanning en de frequentie van het ei-

genschappenplaatje met de gegevens van het plaatselijke net ove-

VVeeiilliigghheeiiddssaaaannwwiijjzziinngg::

De contactdoos moet in de buurt van de computer aangebracht en

eenvoudig toegankelijk zijn. Op deze wijze kunt u in geval van

nood de computer snel van het net scheiden.

OOppmmeerrkkiinngg::

Wanneer de computer van het net gescheiden wordt blijven alle

opgeslagen gegevens (wisselkoersen, belastingstarieven en per-

Opgepast: Om gedurende lange tijd een storingsvrij bedrijf te ver-

zekeren, de volgende aanwijzingen naleven:

– zonder papier printen!

– aan het papier trekken wanneer de printer nog werkt!

– mindere papierkwaliteiten gebruiken!

– reeds gebruikte papierrollen een tweede keer gebruiken!

– harde voorwerpen in de printer hanteren of aandrijvingen ma-

Let op de markeringen die het einde van de papierrollen aangeven.

Vervang de papierrollen onmiddellijk.

Laat uw computer regelmatig door uw handelaar onderhouden.

VVaann hhaarrttee ggeelluukkggeewweennsstt,,

dat u hebt gekozen voor een elektronische kantoorrekenmachine

Dankzij de praktische en volledige uitrusting kunnen hiermee alle

rekenkundige vraagstukken worden opgelost.

De rekenmachine kan worden omgeschakeld van papier naar

display en zo alleen voor de weergave van de berekeningen op de

display worden gebruikt.

De gebruiksaanwijzing is ingedeeld in drie hoofdstukken.

en is bedoeld om u te helpen met de vele mogelijkheden van deze

rekenmachine vertrouwd te raken.

Op de achterste pagina's vindt u voorbeelden van berekeningen.

Met vriendelijke groeten.

OOllyymmppiiaa BBuussiinneessss SSyysstteemmss VVeerrttrriieebbss GGmmbbHH DD--4455552255 HHaattttiinnggeenn

BB.. IInnggeebbrruuiikknneemmiinngg

B.1 Overzicht van de rekenmachine

B.2 Uitpakken en installeren

B.4 Verklaring van de toetsen

B.5 Schuifschakelaars

B.5.2 Afrondingskiezer

B.5.3 Instelling gebruiksmodus- en bewerkingenteller

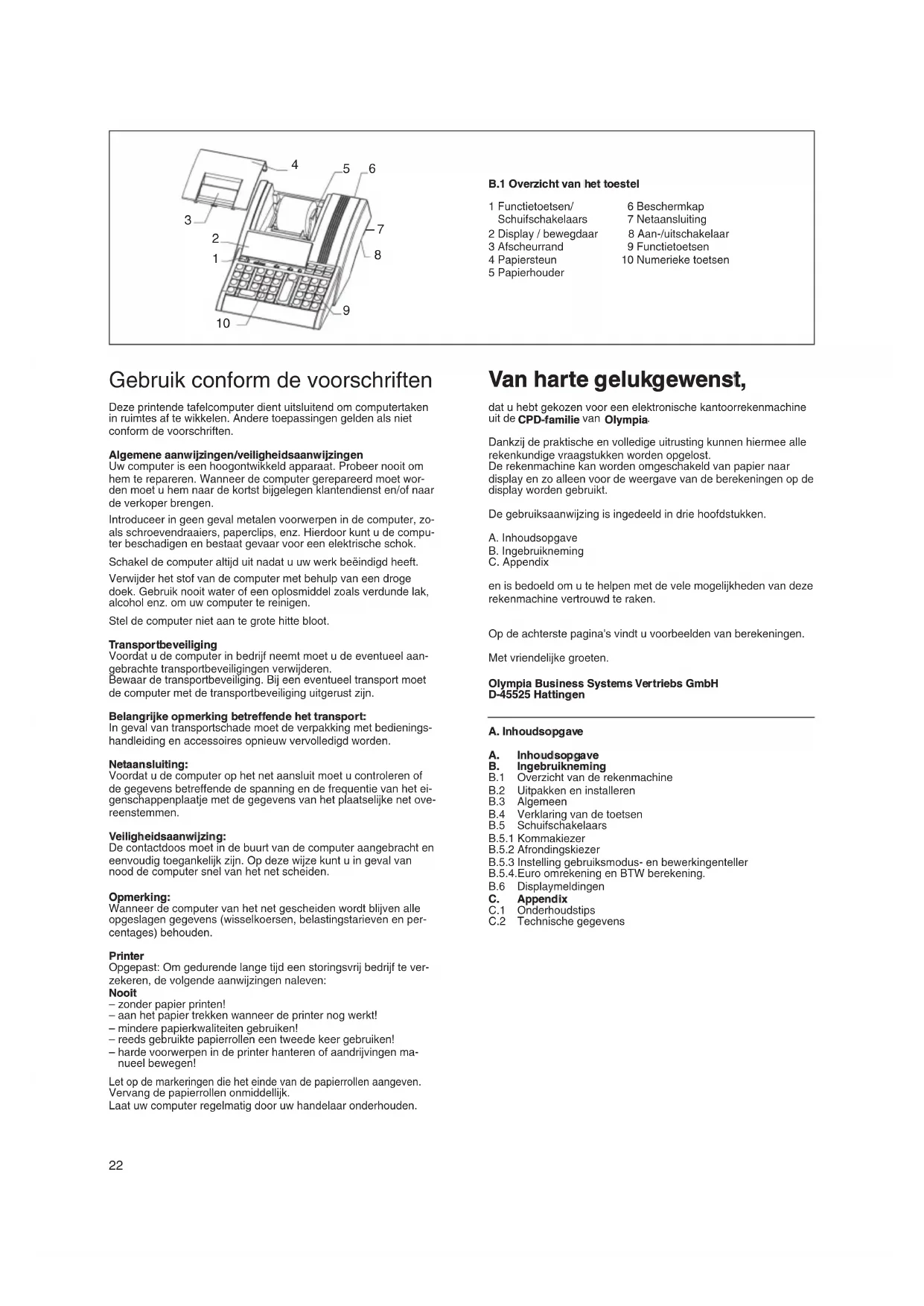

BB..11 OOvveerrzziicchhtt vvaann hheett ttooeesstteell

1 Functietoetsen/ 6 Beschermkap

Schuifschakelaars 7 Netaansluiting

2 Display / bewegdaar 8 Aan-/uitschakelaar

3 Afscheurrand 9 Functietoetsen

4 Papiersteun 10 Numerieke toetsen

NNeettaaaannsslluuiittiinngg::

- Controleer eerst of de spanning en de frequentie van de reken-

machine overeenkomen met die van het plaatselljke net.

- Steek de stekker in het stopcontact.

PPaappiieerrrrooll ppllaaaattsseenn ((AArrtt..--NNoo.. 0066..886600..11111155))::

- Papierhouder plaatsen

- Papierrol van boven afrollend in de houder plaatsen

- Rekenmachine inschakelen

- Strook papier tot aan de aanslag in de achterste sleuf schuiven

- Met de strook papier verder transporteren

AAAANN//UUIITT sscchhaakkeelleenn

Na inschakelen is de rekenmachine gereed voor gebruik.

AAccccuummuullaattoorr

Onafhankelijk optelgeheugen, waarin afzonderlijke getallen.

produkten en quotiënten opgeteld en opgeslagen kunnen worden.

Vermenigvuldigingen en delingen worden genegeerd.

hierna ingetoetste functie zijn automatisch constante.

HHeerrhhaalliinngg vvaann ggeettaalllleenn

Bij alle basisrekenfuncties kan een getal een willekeurig aantal

keren worden herhaald.

PPrriinntteenn oopp ddee ppaappiieerrssttrrooookk::

Het decimaalteken wordt als komma afgedrukt. Plaatsen voor de

komma worden in groepen van drie verdeeld,

IInnvvooeerr vvaann ggeettaalllleenn aann rreekkeenntteecchhnniieekk

Uitkomst door middel van

- Vermenigvuldiging/deling

Uitkomst door middel van

TTrriiaaddeemmaarrkkeerriinngg

Plaatsen voor het decimaalteken worden in de display d.m.v

komma's in groepen van drie onderverdeeld. Voorbeeld:

OOvveerrsscchhrriijjddiinngg vvaann ddee ccaappaacciitteeiitt

Bij uitkomsten met meer dan 14 cijfers voor het decimaalteken

wordt de melding, "", een E verschijnt in het display en

het toetsenbord is geblokkeerd. Invoerblokkade opheffen met

GGeehheeuuggeenn ggeebbllookkkkeeeerrdd

Getallen die een overschrijding van de capaciteit zouden kunnen

veroorzaken, worden niet in het geheugen opgenomen. De

geheugeninhoud blijft behouden.

BBeewweerrkkiinnggeenntteelllleerr ((SScchhaakkeellaaaarrppoossiittiiee IICC))

Door het inschakelen van deze functie wordt er onafhankelijk van

elkaar zowel in de accumulator alsook voor de geheugeninvoer

een bewerkingenteller (3 posities) actief.

Door het indrukken van en resp. en wordt het aan-

tal optellingen en aftrekkingen geteld.

Bij het opvragen van de einduitkomst resp. de tussenuitkomst

wordt het aantal uitgeprint. Voorbeeld: 008 = 8 bewerkingen

Door het opvragen van de einduitkomst wordt de bewerkingentel-

VVaalluuttaa wwaaaarrddee && ggeehheeuuggeenn iinnhhoouudd

De geheugeninhoud en de opgeslagen valuta's blijven behouden,

zelfs indien de rekenmachine wordt uitgeschakeld.

Echter wanneer het netsnoer uit de machine of uit de netaanslui-

ting wordt gehaald worden deze gewist. De 11 voorgeprogramme-

erde vaste Euro omrekenkoersen zijn reeds ingebracht voor deze

landen (zie voorbeeld "valuta-code tabel 31").

Deze blijven bewaard als de machine wordt uitgeschakeld of de

stekker uit het stopcontact wordt gehaald.

OOmmrreekkeenneenn vvaann ddee wwiisssseellkkooeerrss // ddrriieehhooeekkssbbeerreekkeenniinngg::

- De wisselkoers bestaat uit 6 belangrijke cijfers en een komma.

- Bovendien kunnen de wisselkoersen voor 5 andere valuta gepro-

grammeerd en in het geheugen bewaard worden.

- Omrekening tussen „Valuta 1 en "Valuta 2" via de Euro wissel-

Wisselkoers 1 en wisselkoers 2 uit "Euro",

oorspronkelijke 11 valuta" en "door de gebruiker

opgeslagen 5 valuta" kiezen.

- De wisselkoers wordt met het symbool uitgedrukt.

- De Euro kan met het symbool geprint worden:

BBTTWW ttaarriieeff::

- Het BTW tarief is een 6 cijfers nauwkeurige waarde inclusief

- BTW tarief wordt afgedrukt met het teken RT.

AAuuttoommaattiisscchhee %%++ bbeerreekkeenniinngg::

- Automatische %+ berekening kan worden gebruikt door het

ingebrachte % tarief of in te brengen % tarief.

- Het door de gebruiker ingebrachte % tarief is een 6 cijfers

nauwkeurig getal inclusief een decimale komma.

- Het opgeslagen % tarief wordt afgedrukt met het teken R%.

BB..44 VVeerrkkllaarriinngg vvaann hheett ttooeettsseennbboorrdd

Het toetsenbord heeft een invoergeheugen (buffer), waardoor snel

ingevoerde gegevens in hun geheel achter elkaar worden

Toets om alles te wissen

- De gehele berekening wordt gewist;

geheugeninhoud blijft behouden.

- De ingebrachte valuta's blijven behouden zelfs na het

indrukken van deze toets.

Opvraagtoets van de bewerkingenteller

- éénmaal indrukken:

aantal opgetelde bewerkingen opvragen.

- tweemaal indrukken na opvragen van de uitkomst resp.

Rekenkundig gemiddelde van de opgetelde bewerkingen

Toets voor extra functies

- uitprinten van nummer of datum.

- ingevoerde getal wissen.

Voortekenwisseltoets

- getallen in positieve of negatieve veranderen.

- het ingegeven getal verschijnt op de display.

- accumulatorinhoud/bewerkingenteller opvragen

- accumulatorinhoud/bewerkingenteller opvragen en wissen

- percentage wordt opdevraagd.

In combinatie met en of :

- het met het percentage verhoogde resp. verminderde getal

Uitkomsttoets voor vermenigvuldigen en delen

- berekening afsluiten.

De uitkomst wordt opgevraagd. Deze kan door het ingeven

van een commando (+, -, x,

V) verder worden gebruikt

resp. met of in het geheugen worden opgenomen.

Geheugen-einduitkomsttoets

- geheugeninhoud opvragen en wissen.

Geheugen-tussenuitkomsttoets

- geheugeninhoud opvragen.

Geheugen-aftrektoets

- het ingegeven getal wordt van de geheugeninhoud

- berekening afsluiten.

De uitkomst wordt van de geheugeninhoud afgetrokken.

- het ingegeven getal wordt bij de geheugeninhoud

- berekening afsluiten.

De uitkomst wordt bij de geheugeninhoud opgeteld.

Papier-transporttoets

Mark up-toets (Mark down-toets)

Voor winstmargeberekeningen:

verkoopprijs/inkoopprijs/Winst bij ingegeven percentage

- voor de berekening van het percentuele

verschil van twee getallen Delta %

Verwijderen laatste cijferannslag

- Het laatste cijfer of ingebrachte waarde wordt verwijderd.

- Het kiezen van valutacode voor le omrekenkoers en 2e

omrekenkoers etc. naar Euro omrekening.

- Berekent de vierkantswortel uit de ingegeven waarde.

KOSTEN-VERKOOP-WINSTMARGE

Om de kosten, de verkoopprijs en de winstmarge te bereke-

nen. Geef 2 willekeurige posten in om de onbekende waar-

de automatisch te berekenen. (geef bijvoorbeeld 1. de waar-

de voor de kosten en 2. de verkoopprijs in, en u krijgt auto-

matisch de winstmarge in % (percent).

Tarief/valuta inbrengtoets.

Uit te voeren met functietoets en cijfertoetsen.

- Opvragen en inbrengen van de le omrekenkoers en 2e

- Opvragen en opslaan van de omrekenkoers.

- Opvragen en opslaan van BTW tarief en % + berekenin-

- Negatieve waarde kan niet als tarief/valuta worden

Valutaomrekeningstoets 1 / Belasting plus toets

TAX+ Schuifschakelaar in de omrekeningsmodus: (CONV)

- Van valuta 2 naar valuta 1 omrekenen.

Er kunnen 11 wisselkoersen door de gebruiker ingegeven

Schuifschakelaar in de stuurmodus: (TAX)

- Het bedrag van de belasting wordt bijgeteld.

De opgeslagen belastingsvoet wordt gebruikt.

Valutaomrekeningstoets 2 / Belasting minus toets

TAX– Schuifschakelaar in de omrekeningsmodus: (CONV)

- Van valuta 1 naar valuta 2 omrekenen. Er kunnen 11 door

de gebruiker ingegeven wisselkoersen gebruikt worden.

Schuifschakelaar in de stuurmodus: (TAX)

- Het bedrag van de belasting wordt afgetrokken.

De opgeslagen belastingsvoet wordt gebruikt.

BB..55 SScchhuuiiffsscchhsscchhaakkeellaaaarrss

BB..55..11 KKoommmmaakkiieezzeerr

A F 0 2 3 4 6 Drijvende komma, aan

Uitkomst met maximaal aantal plaatsen achter de komma.

A F 0 2 3 4 6 A F 0 2 3 4 6 Vaste komma, aan

De uitkomst heeft, afhankelijk van de stand van de schakelaar,

0 , 2 , 3 , 4 of 6 plaatsen achter de komma.

Overschrijden de plaatsen vóór de komma van een bepaalde

uitkomst de door de vaste komma-instelling bepaalde plaatsen,

dan worden de plaatsen achter de komma afgebroken.

A F 0 2 3 4 6 Snel optellen, aan

Na het ingeven van de cijfers (zonder komma) wordt door het

indrukken van de optel- of aftrektoets de komma automatisch

voor het op één na laatste cijfer geplaatst.

Bij de Euro functie:

Bij de uitkomst in Euro wordt de decimale komma automatisch op

2 & 5/4 geplaatst, behalve als de schakelaar op stand F is ge-

BB..55..22 AAffrroonnddiinnggsskklleezzeerr

t 5/4 s Afbreken, aan

De overtallige plaatsen achter de komma worden, afhankelijk van

de instelling van de kommakiezer, afgebroken.

s 5/4 s Afronden, aan

De plaatsen achter de komma worden, afhankelijk van de instel-

ling van de kommakiezer, naar boven of naar beneden afgerond.

t 5/4 s Algehele afronding vanaf het eerste cijfer

BB..55..33 IInnsstteelllliinngg ggeebbrruuiikkssmmoodduuss eenn bbeewweerrkkiinnggeenntteelllllleerr

D P IC Gebruik met display

D P IC Gebruik met afdruk- en display

D P IC Bewerkingenteller (+), aan

- telt alle + en - bewerkingen naar boven

BB..55..44 EEuurroo oommrreekkeennkkooeerrss eenn BBTTWW bbeerreekkeenniinngg sscchhaakkeellaaaarr..

BB..66 DDiissppllaayymmeellddiinnggeenn

M - er bevinden zich gegevens in het geheugen

– - negatieve getallen

E - capaciteitsoverschrijding

Valuta symbolen op het display zijn afgebeeld op blad "Valutacode

Als wordt ingedrukt, verschijnt

Als BTW tarief is opgeslagen of wordt opgeroepen verschijnt

getal op het display.

Als %+ tarief is opgeslagen of wordt opgeroepen verschijnt P met

getal op het display.

CC.. AAppppeennddiixx

CC..11 OOnnddeerrhhoouuddssttiippss

Stel het apparaat niet bloot aan extreme temperaturen, direct

zonlicht, hoge luchtvochtigheid en extreem veel stof.

Let erop dat er geen vloeistoffen in het apparaat komen.

Gebruik geen bijtende vloeistoffen.

CC..22 TTeecchhnniisscchhee ggeeggeevveennss

Afmetingen: Breedte 217 mm

0.2 A…220…240 V Gewicht: 1.40 kg

Capaciteit: display met 14 posities

RATE Deze gebruiksaanwijzing dient ter infomatie, de inhoud ervan

is geen onderwerp van een overeenkomst. Bij alle genoemde

gegevens gaat het slechts om nominale waarden. De be-

schreven uitrustingen en opties kunnen verschillen, al naar

gelang de specifieke eisen van ieder atzonderlijk land.

Olympia Business Systems Vertriebs GmbH behoudt zich het

recht van inhoudelijke en technische wijzigingen voor.26

Verkoopprijs excl. BTW : 120.-

Eindprijs inclusief BTW =?

Eindprijs incl. BTW. : 150.-

Commerciële berekeningen

Valutasymbolen op het display zijn afgebeeld op het blad

"Valutacode tabel"(31).

Bij het indrukken van [ ] (*) inplaats van valuta-

code-invoer, kunnen de valuta/omrekenkoersen een

voor een worden opgeroepen van Euro tot CC5.

codice della valuta, l'aliquota di conversione pu anche

essere richiamata una per una, da Euro ad CC5

bij het indrukken van [ ] (*) inplaats van

valutacode-invoer, kunnen de valuta/omrekenkoersen

een voor een worden opgeroepen, van Euro tot CC5.

codice della valuta, l'aliquota di conversione può anche

- Aangegeven omrekenkoers / valuta opgeslagen?

1e valuta / omrekenkoers - BEF (01)

2 ème devise = IEP (05)

2e valuta / omrekenkoers = IEP (05)

EN55022:1998+A1:2000+A2:2003

De producent verklaart bij deze dat het apparaat overeenkomstig is met de

bestimmingen van de richtlijnen en normen
