GEBRUIKSAANWIJZING VFI400 I FAGOR

wenn Sie Abnutzungen feststellen.nederlands

21 220-240V 3~ Nominale st. in fasesKookplaat van 60 cm 14 AKookplaat >60cm 16,5 A380-415V 3N~ Nominale st. in fasesKookplaat van 60 cm 11 AKookplaat >60cm 13 A380-415V 2N~ Nominale st. in fasesKookplaat van 60 cm 16 AKookplaat >60cm 19 ADit apparaat voldoet aan de Europese richtlijnen 73/23/EEG en 89/336/EEGAanbeveling: De installatie van de kookplaat dient te worden uitgevoerd door een geautoriseerde installateur met inachtneming van de instructies en de schema’s van de fabrikant. 1

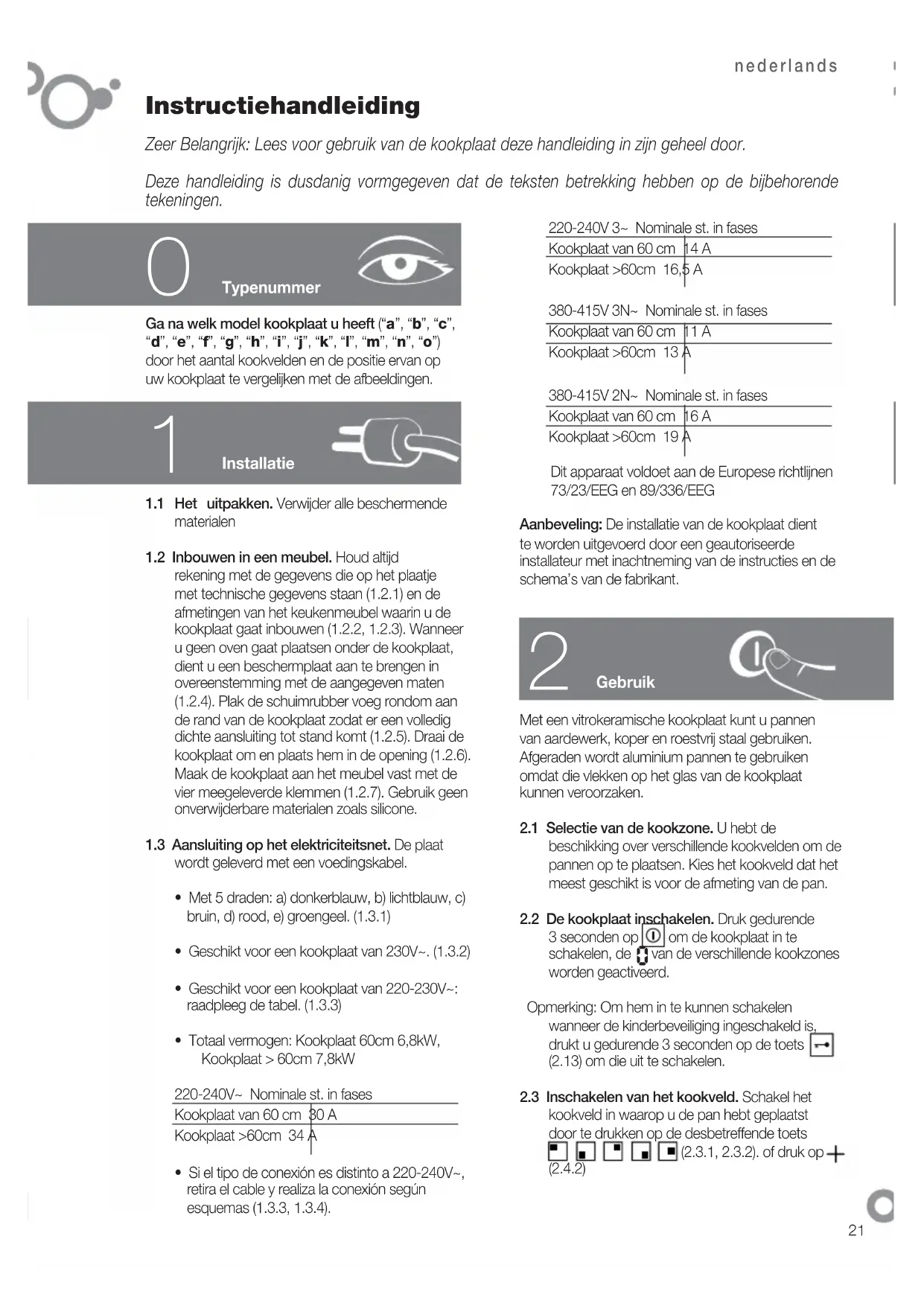

Instructiehandleiding

Zeer Belangrijk: Lees voor gebruik van de kookplaat deze handleiding in zijn geheel door.

Deze handleiding is dusdanig vormgegeven dat de teksten betrekking hebben op de bijbehorende

Ga na welk model kookplaat u heeft (“a”, “b”, “c”,

“d”, “e”, “f”, “g”, “h”, “i”, “j”, “k”, “l”, “m”, “n”, “o”) door het aantal kookvelden en de positie ervan op uw kookplaat te vergelijken met de afbeeldingen.1.1 Het uitpakken. Verwijder alle beschermende materialen1.2 Inbouwen in een meubel. Houd altijd rekening met de gegevens die op het plaatje met technische gegevens staan (1.2.1) en de afmetingen van het keukenmeubel waarin u de kookplaat gaat inbouwen (1.2.2, 1.2.3). Wanneer u geen oven gaat plaatsen onder de kookplaat, dient u een beschermplaat aan te brengen in overeenstemming met de aangegeven maten (1.2.4). Plak de schuimrubber voeg rondom aan de rand van de kookplaat zodat er een volledig dichte aansluiting tot stand komt (1.2.5). Draai de kookplaat om en plaats hem in de opening (1.2.6). Maak de kookplaat aan het meubel vast met de vier meegeleverde klemmen (1.2.7). Gebruik geen onverwijderbare materialen zoals silicone.1.3 Aansluiting op het elektriciteitsnet. De plaat wordt geleverd met een voedingskabel. • Met 5 draden: a) donkerblauw, b) lichtblauw, c) bruin, d) rood, e) groengeel. (1.3.1)• Geschikt voor een kookplaat van 230V~. (1.3.2)• Geschikt voor een kookplaat van 220-230V~: raadpleeg de tabel. (1.3.3)• Totaal vermogen: Kookplaat 60cm 6,8kW, Kookplaat > 60cm 7,8kW220-240V~ Nominale st. in fasesKookplaat van 60 cm 30 AKookplaat >60cm 34 A• Si el tipo de conexión es distinto a 220-240V~, retira el cable y realiza la conexión según esquemas (1.3.3, 1.3.4). 0

Typenummer Met een vitrokeramische kookplaat kunt u pannen van aardewerk, koper en roestvrij staal gebruiken. Afgeraden wordt aluminium pannen te gebruiken omdat die vlekken op het glas van de kookplaat kunnen veroorzaken.2.1 Selectie van de kookzone. U hebt de beschikking over verschillende kookvelden om de pannen op te plaatsen. Kies het kookveld dat het meest geschikt is voor de afmeting van de pan.2.2 De kookplaat inschakelen. Druk gedurende 3 seconden op

om de kookplaat in te schakelen, de 0 van de verschillende kookzones worden geactiveerd. Opmerking: Om hem in te kunnen schakelen wanneer de kinderbeveiliging ingeschakeld is, drukt u gedurende 3 seconden op de toets

(2.13) om die uit te schakelen.2.3 Inschakelen van het kookveld. Schakel het kookveld in waarop u de pan hebt geplaatst door te drukken op de desbetreffende toets

(2.3.1, 2.3.2). of druk op

tijd te zien, drukt u op het pictogram van het

geprogrammeerde kookveld (2.8.4). Om de

timerinstelling te annuleren, drukt u tegelijkertijd

Modellen dfghkmo: Na inschakeling van een

kookveld en selectie van het vermogen, drukt u

boven de klok. Bij elk kookveld

van het kookveld waarvan de

tijd moet worden ingesteld en

knipperen (2.8.7). Selecteer de tijd met

boven de klok (2.8.8). Na 5 seconden is de

tijd ingesteld en zal afwisselend het vermogen

bij het geprogrammeerde kookveld

weergegeven worden. Wanneer de tijd voorbij is,

zult u een akoestisch signaal horen en zal

knipperen. Om de timerinstelling te annuleren,

drukt u op boven het pictogram

Opmerking: De timer zal automatisch

uitschakelen wanneer u langer dan 10 seconden

wacht bij het selecteren van de tijd.

Modellen e: Na inschakeling van een kookveld

en selectie van het vermogen, drukt u opnieuw

de selectietoets van het te programmeren

kookveld in en zal er een

weergegeven (2.8.11). Selecteer de tijd met

(2.8.12) en bevestig die door opnieuw de

toets van het geprogrammeerde kookveld in

te drukken (2.8.13). Het vermogen zal worden

weergegeven met een punt daarnaast, wat

aangeeft dat het kookveld geprogrammeerd

is. Een akoestisch signaal en de weergave van

geven aan dat de tijd beëindigd is (2.8.14).

Druk op een willekeurig toets en het akoestische

signaal zal uitgeschakeld worden.

Opmerking: De timer zal automatisch

uitschakelen wanneer u langer dan 10 seconden

wacht bij het selecteren van de tijd.

Overwegingen bij het gebruik van de timer:

Wanneer het niveau van het vermogen 9 is, zal de

maximaal instelbare tijd 60 min bedragen. Bij een

ander niveau bedraagt die 99 min.

Na beëindiging van de tijd zal er zolang een alarm

weerklinken totdat er op een toets wordt gedrukt.

2.9 Snel opwarmen. Bereikt snel de

maximumtemperatuur en blijft daarna

automatisch op de ingestelde temperatuur.

Modellen abc: Schakel een kookveld in

Opmerking: Wanneer u langer dan 5 seconden

wacht voordat je het kookveld inschakelt, zal de

beveiliging geactiveerd worden en de kookplaat

automatisch uitgaan.

2.4 Selectie van het vermogen. Stel het vermogen

in door met een vinger over de schuif te gaan

(2.4.1) of door te drukken op

Nadat u het vermogen hebt geselecteerd, drukt

en schakelt u het dubbele

(2.5.4) schakelt u het

2.6 Ovaal kookveld. Dit kookveld kan als een cirkel

functie in te schakelen en druk opnieuw om die

Aanbeveling: Bij modellen met halogeen-kookvelden

is het licht zo intens dat aangeraden wordt daar niet

lang in te kijken wanneer die ingeschakeld zijn en er

2.7 De tijd instellen

. Bij het aansluiten van

de kookplaat knipperen de cijfers van de klok

(2.7.1) aan. Stel de tijd

deze handeling elke keer dat de kookplaat

losgekoppeld wordt of nadat er zich een

stroomstoring heeft voorgedaan.

Om de tijd te veranderen, drukt u gedurende

5 seconden op de toets

tijdweergave zal beginnen te knipperen en u

zult een pieptoon horen; pas de tijd aan met de

2.8 De tijd selecteren.

Modellen abc: Na inschakeling van een

kookveld en selectie van het vermogen, hebt u 5

seconden de tijd om de knipperende toets

(2.8.1) in te drukken. Selecteer de benodigde

tijd door te drukken op

5 seconden is de tijd ingesteld en zult u de

tijd en een oplichtende punt zien onder het

pictogram van het geprogrammeerde kookveld

(2.8.3). Om de tijd te wijzigen of de resterendenederlands

reiniging • Gebruik geen stoomreiniger.• Maak het oppervlak van de kookplaat vaak schoon nadat die is afgekoeld. Gebruik geen schuurmiddelen of schuursponsjes. Gebruik voor het schoonmaken een doek bevochtigd met water en zeep (3.1.1).• Maak de plaat eenmaal per week grondig en verplaats de schuif naar het maximale vermogen. Druk op

worden weergegeven op de display van het geselecteerde kookveld (2.9.1). U hebt 5 seconden om het gewenste niveau in te stellen; aanbevolen wordt een niveau te kiezen tussen 3 en 6 (2.9.2). De snelle opwarmingsfunctie is na vijf seconden vastgelegd en afwisselend zullen

en het vermogen worden weergegeven. Wanneer de maximumtemperatuur bereikt is, verdwijnt

en wordt het ingestelde vaste vermogen weergegeven. Het kookveld zal op gewone wijze blijven functioneren. Wanneer u de snelle opwarmfunctie wilt annuleren, drukt u op het pictogram van het geprogrammeerde kookveld en selecteert u een nieuw vermogen. Modellen dfghkmo: SSelecteer een kookveld en stel het maximale vermogen in door te drukken op totdat u een 9 ziet met een punt

(2.9.3). Stel het vermogen in door te drukken op ; aanbevolen wordt een niveau te kiezen tussen 3 en 6 (2.9.4). De snelle opwarmingsfunctie is na 5 seconden vastgelegd, daarna zal het vermogen worden weergegeven met daarachter een punt (2.9.5). Na het bereiken van de maximale temperatuur zal de decimale punt verdwijnen en zal het kookveld op conventionele wijze functioneren. Om de functie uit te schakelen, drukt u op het geprogrammeerde kookveld en selecteert u een nieuw vermogen.2.10 Vitrokeramische kookplaten met knoppen. Vergewis u ervan dat het kookveld dat u wilt inschakelen overeenkomt met het kookveld dat u wilt gebruiken (2.10.1). Draai de knop op de gewenste positie en het waarschuwingslichtje zal gaan branden (2.10.2); dit is zowel een indicatie van het functioneren van de kookplaat als van de restwarmte na uitschakeling ervan. Bij modellen met een dubbel of ovaal kookveld, wordt een gedeelte van het kookveld ingesteld door de knop naar links draaien en wordt het gehele kookveld ingeschakeld door de knop naar rechts te draaien (2.10.3).2.11 Uitschakelen van het kookveld. Selecteer het vermogen 0

voor het kookveld dat u wilt uitschakelen. 2.12 Restwarmte. Na gebruik van de kookplaat blijven de kookvelden warm gedurende een periode die afhangt van het geselecteerde vermogen en zal er een

of een punt worden weergegeven bij de kookvelden die nog warm zijn. Raak deze kookvelden niet aan, u kunt zich branden.Let op: Wanneer er zich een stroomstoring voordoet, zal er, wanneer die opgelost is, geen

meer worden weergegeven ook al is de kookzone nog warm. Houd hier rekening mee.2.13 Blokkeerfunctie. Zorg ervoor dat aanraken door kinderen geen gevolgen heeft. Houdt gedurende 3 seconden de toets

ingedrukt en u zult de blokkeerfunctie inschakelen. Om de blokkering op te heffen herhaalt u deze handeling.Aanbevelingen:• Zorg ervoor dat u niet met de pannen hard tegen de glasplaat stoot.• Het gebruik van aluminium pannen wordt afgeraden omdat die vlekken maken op de glasplaat, tenzij ze een bodem hebben met een beschermlaag van roestvrij staal.• De kookvelden dienen niet ingeschakeld te worden zonder pan.• De onderkant van de pan moet vlak en droog zijn.• Let erop dat de diameters van de pannen groter of gelijk zijn aan het kookveld dat u gaat gebruiken en plaats ze goed in het midden van het kookveld.• Zorg ervoor dat u de pannen niet verschuift; ze kunnen krassen op de glasplaat veroorzaken.• Gebruik het apparaat alleen voor de bereiding van voedingsmiddelen. Gebruik de kookplaat niet als werkblad.• Giet geen koud water direct op de plaat wanneer die nog warm is.Let op: Onderbrekingen in het functioneren van de kookzones is geen defect. Ze schakelen tijdens min of meer lange periodes in en uit, afhankelijk van het gewenste vermogen.nederlands

Bij het ontwerp van de kookplaat heeft men

rekening gehouden met de bescherming van het

Respecteer het milieu. Gebruik de juiste vermogens

voor elke bereiding en selecteer pannen die een

afmeting hebben in overeenstemming met de

hoeveelheid voedingsmiddelen die bereid gaat

worden. De warmteoverdracht is optimaal wanneer

de onderzijde van de pan en de diameter van de

kookzone hetzelfde formaat hebben.

Aan het einde van de bereiding kunt u, wanneer u

dat wilt, de pan op dezelfde plaats laten staan om de

restwarmte die zich opgehoopt heeft te gebruiken. Op

die manier zul je energie besparen.

Gebruik, wanneer dat mogelijk is, altijd een deksel om

warmteverlies door verdamping te voorkomen.

Behandeling van elektrisch en elektronisch afval.

Gooi die apparaten niet weg met het gewone huisvuil.

Breng uw kookplaat naar een speciaal inzamelpunt.

Door het recycleren van huishoudelijke apparaten

worden negatieve gevolgen voor gezondheid en milieu

voorkomen en bespaart u energie en geld.

Voor meer informatie neemt u contact op met de

plaatselijke autoriteiten of met de winkel waar u de

kookplaat hebt gekocht.

• Het stroomnet dat de kookplaat voedt dient te zijn

voorzien van een omnipolaire schakelaar met een

afstand tussen de contacten van ten minste 3 mm.

• De installatie van de kookplaat dient te worden

uitgevoerd door een geautoriseerde installateur met

inachtneming van de instructies en de schema’s van

• De installatie dient geschikt te zijn voor het

maximale vermogen dat staat aangegeven op

het productplaatje en het stopcontact dient te zijn

geaard in overeenstemming met de desbetreffende

• Wanneer de kabel beschadigd is moet deze, om

gevaar te voorkomen, worden vervangen door

de afdeling after-sales of door overeenkomstig

gekwalifi ceerd personeel.

• Het kookveld is voorzien van een interne

temperatuurbegrenzer, die het kookveld uitschakelt

wanneer de kookplaat te warm wordt.

• Schakel het kookveld na ieder gebruik uit met de

desbetreffende knop.

• Wanneer er scheuren zichtbaar worden in het

oppervlak van de glasplaat of wanneer die breekt,

schakel dan onmiddellijk de stroom van het apparaat

uit om een mogelijke elektrische schok te voorkomen.

Gebruik de plaat niet totdat de glasplaat vervangen is

• Wanneer er voedsel of vloeistof terechtkomt op de

bedieningstoetsen van de kookplaat, zal er een

akoestisch signaal weerklinken (4.1.2).

• Wanneer u een sensor te lang ingedrukt houdt

of wanneer die door een of ander voorwerp

geactiveerd wordt, zal de kookplaat uitschakelen

en zal er een akoestisch signaal weerklinken (4.1.3).

• Plaats geen pannen met een warme onderkant

op de sensoren; je zou je bij het aanraken ervan

kunnen branden (4.1.3).

• Houd kleine kinderen uit de buurt; de

verwarmingsvlakken kunnen erg heet

worden tijdens het functioneren. Gebruik het

blokkeersysteem om te voorkomen dat ze met de

bedieningselementen kunnen spelen.

• Dit apparaat is niet bedoeld voor gebruik door

personen met een handicap.

• Blijf altijd in de buurt wanneer u gerechten of

voedingsmiddelen bereidt met vet of olie. Door

overmatige hitte kunnen ze gaan branden.

• Wanneer de kookplaat boven een lade

geïnstalleerd wordt, dienen daarin geen

ontvlambare voorwerpen te worden bewaard.

schoon met producten die speciaal bedoeld

zijn voor vitrokeramische platen. Wij raden

het gebruik van VITRO-CLEN aan voor

het schoonmaken en het behoud van de

vitrokeramische plaat.

• Vuil dat erg vastzit wordt verwijderd met de

glasschraper (3.1.2).

• Wanneer er per ongeluk suiker, suikerhoudende

producten of plastic op de plaat verbrandt,

dient u die zo snel mogelijk met de schraper te

verwijderen terwijl die nog warm zijn. Anders

zullen er permanente vlekken achterblijven.

• Het mes van de schraper dient in perfecte staat

te verkeren; vervang het wanneer het gebreken
