NÁVOD K OBSLUZE VFI400 I FAGOR

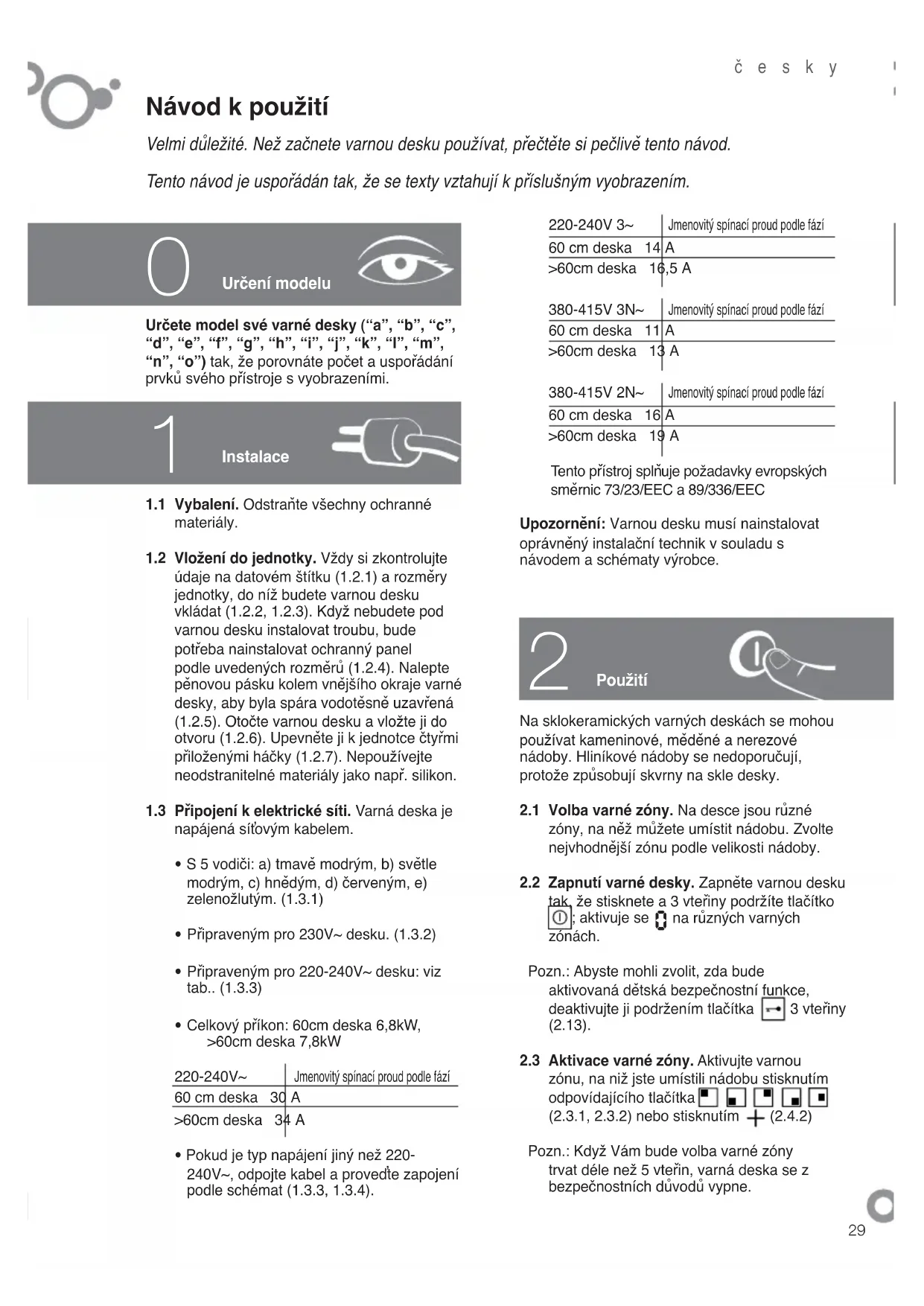

29 220-240V 3~ Jmenovitý spínací proud podle fází60 cm deska 14 A>60cm deska 16,5 A380-415V 3N~ Jmenovitý spínací proud podle fází60 cm deska 11 A>60cm deska 13 A380-415V 2N~ Jmenovitý spínací proud podle fází60 cm deska 16 A>60cm deska 19 A Tento přístroj splňuje požadavky evropských směrnic 73/23/EEC a 89/336/EECUpozornění: Varnou desku musí nainstalovat oprávněný instalační technik v souladu s návodem a schématy výrobce. 1

Velmi důležité. Než začnete varnou desku používat, přečtěte si pečlivě tento návod.

Tento návod je uspořádán tak, že se texty vztahují k příslušným vyobrazením.

2 Instalace PoužitíUrčete model své varné desky (“a”, “b”, “c”, “d”, “e”, “f”, “g”, “h”, “i”, “j”, “k”, “l”, “m”, “n”, “o”) tak, že porovnáte počet a uspořádání prvků svého přístroje s vyobrazeními. 1.1 Vybalení. Odstraňte všechny ochranné materiály. 1.2 Vložení do jednotky. Vždy si zkontrolujte údaje na datovém štítku (1.2.1) a rozměry jednotky, do níž budete varnou desku vkládat (1.2.2, 1.2.3). Když nebudete pod varnou desku instalovat troubu, bude potřeba nainstalovat ochranný panel podle uvedených rozměrů (1.2.4). Nalepte pěnovou pásku kolem vnějšího okraje varné desky, aby byla spára vodotěsně uzavřená (1.2.5). Otočte varnou desku a vložte ji do otvoru (1.2.6). Upevněte ji k jednotce čtyřmi přiloženými háčky (1.2.7). Nepoužívejte neodstranitelné materiály jako např. silikon. 1.3 Připojení k elektrické síti. Varná deska je napájená síťovým kabelem. • S 5 vodiči: a) tmavě modrým, b) světle modrým, c) hnědým, d) červeným, e) zelenožlutým. (1.3.1) • Připraveným pro 230V~ desku. (1.3.2)

• Připraveným pro 220-240V~ desku: viz tab.. (1.3.3) • Celkový příkon: 60cm deska 6,8kW, >60cm deska 7,8kW220-240V~ Jmenovitý spínací proud podle fází60 cm deska 30 A>60cm deska 34 A• Pokud je typ napájení jiný než 220-240V~, odpojte kabel a proveďte zapojení podle schémat (1.3.3, 1.3.4). 0 Určení modelu Na sklokeramických varných deskách se mohou používat kameninové, měděné a nerezové nádoby. Hliníkové nádoby se nedoporučují, protože způsobují skvrny na skle desky. 2.1 Volba varné zóny. Na desce jsou různé zóny, na něž můžete umístit nádobu. Zvolte nejvhodnější zónu podle velikosti nádoby. 2.2 Zapnutí varné desky. Zapněte varnou desku tak, že stisknete a 3 vteřiny podržíte tlačítko

; aktivuje se 0 na různých varných zónách. Pozn.: Abyste mohli zvolit, zda bude aktivovaná dětská bezpečnostní funkce, deaktivujte ji podržením tlačítka

3 vteřiny (2.13).2.3 Aktivace varné zóny. Aktivujte varnou zónu, na niž jste umístili nádobu stisknutím odpovídajícího tlačítka

(2.3.1, 2.3.2) nebo stisknutím

(2.4.2) Pozn.: Když Vám bude volba varné zóny trvat déle než 5 vteřin, varná deska se z bezpečnostních důvodů vypne.č esky

pro niž chcete nastavit čas, a

blikat (2.8.7). Zvolte čas pomocí

hodinách (2.8.8). Po 5 vteřinách bude čas

nastavený a střídavě se bude zobrazovat

u zvoleného varného tělesa. Po

uplynutí nastaveného času se ozve zvukový

signál a bude blikat

nastavení zrušit, podržením

Pozn.: Časový spínač se automaticky

vypne, když Vám bude nastavení času trvat

Model e: Po aktivaci varné zóny a zvolení

výkonu znovu stiskněte tlačítko volby zóny,

pro něž chcete nastavit čas, a objeví se

(2.8.11). Zvolte čas pomocí

(2.8.12) a potvrďte jej opětovným stisknutím

tlačítka zvolené varné zóny (2.8.13).

Zobrazí se výkon s tečkou signalizující,

že pro danou zónu je nastaven čas. Po

uplynutí nastaveného času se ozve zvukový

(2.8.14). Zvukový signál

vypnete stisknutím libovolného tlačítka.

Pozn.: Časový spínač se automaticky

vypne, když Vám bude nastavení času trvat

Poznámky k používání časového spínače:

Když bude úroveň výkonu 9, bude maximální

možné nastavení časového spínače 60 minut.

Jinak bude maximum 99 min. Po uplynutí

nastaveného času bude znít zvukový signál,

dokud nestisknete libovolné tlačítko.

2.9 Rychlý ohřev. Zajišťuje rychlé dosažení

maximální teploty a automatický přechod na

Modely a, b, c: Aktivuje zónu a zapojí

maximální výkon. Stiskněte

displeji zvolené varné zóny se zobrazí

(2.9.1). Během 5 vteřin zvolte požadovanou

úroveň, doporučuje se použít úrovně od

3 do 6 (2.9.2). Po pěti vteřinách bude

rychlý ohřev nastavený a na displeji se

bude střídavě zobrazovat

dosažení maximální teploty

výkon zůstane konstantní. Varná zóna bude

nadále fungovat běžným způsobem. Když

budete chtít rychlý ohřev zrušit, stiskněte

ikonu programovaného tělesa a zvolte nový

2.4 Volba výkonu. Upravte výkon posouváním

prstu po pruhu (2.4.1) nebo pomocí tlačítek

nebo (2.4.2, 2.4.3).

SPECIÁLNÍ VARNÉ ZÓNY

2.5 Dvojité těleso, trojité těleso. Po zvolení

dvojitou zónu (2.5.1, 2.5.3). Když znovu

aktivuje se trojitá zóna. Když budete chtít

tuto volbu zrušit, stiskněte (

2.6 Oválná varná deska. Tuto zónu můžete

aktivujete stisknutím

opětovným stisknutím téhož tlačítka.

Doporučení: U modelů s halogenovými zónami

je světlo tak jasné, že Vám doporučujeme,

abyste se do něj nedívali, když na něm není

FUNKCE ČASOVÉHO SPÍNAČE

2.7 Nastavení časového spínače

Nastavte čas pomocí tlačítek

(2.7.2). Postupujte stejně po odpojení

přístroje od sítě nebo výpadku elektrické

Když budete chtít změnit čas, stiskněte na

(2.7.3). Časový údaj

začne blikat a ozve se pípnutí. Nastavte čas

Modely a, b, c: Po aktivaci varné zóny a

zvolení výkonu bude časový údaj blikat 5

vteřin. Během této doby stiskněte tlačítko

(2.8.1). Zvolte požadovaný čas

vteřinách bude časový spínač nastavený a

zobrazí se čas se svítící tečkou pod ikonou

zvolené varné zóny (2.8.3). Když budete

chtít změnit nebo zobrazit zbývající čas,

stiskněte ikonu aktivované varné zóny

(2.8.4). Když budete chtít nastavení zrušit,

stiskněte zároveň tlačítka

Modely d, f, g, h, k, m, o: Po aktivaci varné

zóny a zvolení výkonu stiskněte tlačítko

na hodinách. U každé zóny se zobrazíč esky

Údržba a čištění • Nepoužívejte parní čistič • Pravidelně čistěte povrch varné desky ihned, jakmile vychladne. Nepoužívejte brusné prostředky nebo drátěnky. Očistěte desku vlhkým hadrem namočeným v mýdlové vodě (3.1.1). • Jednou za týden desku důkladně očistěte pomocí produktů speciálně určených na sklokeramické desky. Jako ideální přípravek k čištění a údržbě Vaší sklokeramické desky doporučujeme VITRO-CLEN.• Úporné skvrny se mohou odstraňovat pomocí škrabky na sklo (3.1.2).• Jestliže náhodou na desce připálíte cukr, výrobky s cukrem nebo plast, odstraňte je co nejdříve pomocí škrabky, dokud budou ještě horké. Když to neprovede, mohou na desce zůstat trvalé skvrny. • Udržujte čepel škrabky v dokonalém stavu. V případě poškození ji vyměňte. Modely d, f, g, h, j, k, l, m, o: Zvolte varnou zónu a nastavte je na maximální výkon pomocí tak, aby se zobrazila 9 s tečkou

(2.9.3). Upravte výkon pomocí tlačítka ; doporučuje se úroveň 3 až 6 (2.9.4). Po 5 vteřinách bude rychlý ohřev nastaven a zobrazí se výkon následovaný tečkou (2.9.5). Po dosažení maximální teploty tečka zmizí a zóna bude fungovat běžným způsobem. Když budete chtít tuto funkci zrušit, stiskněte tlačítko zvoleného varné zóny a zvolte nový výkon. 2.10 Varné desky s ovladači. Dbejte na to, aby varná zóna, které se chystáte aktivovat, byla zóna, již chcete používat (2.10.1). Otočte ovladač do požadované polohy a rozsvítí se kontrolka „zapnutí“, která rovněž signalizuje zbytkové teplo, když se zóna vypne. U modelů s dvojitými zónami nebo oválnou varnou zónou otočením ovladače doleva zapnete část varné zóny a otočením ovladače doprava zapnete celou (2.10.3).2.11 Vypnutí varné zóny. Zvolte napájení 0

varné zóny, kterou chcete vypnout. 2.12 Zbytkové teplo. Po použití varné zóny zůstanou varné zóny určitou dobu, která závisí na nastaveném výkonu, horké a u zóny, která je ještě horká, bude zobrazen symbol

nebo tečka. Nedotýkejte se těchto varných zón, protože je zde nebezpečí popálení. Pozor: V případě výpadku napájení se po obnovení dodávky proudu nebude ikona

zobrazovat, i když bude příslušná zóna ještě horká. Je důležité si tuto skutečnost uvědomit. 2.13 Funkce zámku. Tato funkce brání dětem v manipulaci s přístrojem. Zámek aktivujete stisknutím a podržením tlačítka

3 vteřiny. Když budete chtít zámek odblokovat, postup opakujte. Doporučení: • Vyhněte se úderům nádobami do skla. • Hliníkové nádoby se nedoporučují, protože mohou způsobovat skvrny na skle, pokud nemají ochranné dno z nerez oceli • Varná zóna by se neměla uvádět do chodu bez nádoby. • Dno nádoby musí být ploché a suché. • Dbejte na to, aby průměr nádoby byl větší než průměr použité varné zóny a nádobu pokládejte do středu zdroje tepla. • Snažte se nepohybovat s nádobami po varné desce, protože by mohly poškrábat sklo. • Používejte přístroj výhradně k vaření jídel. Nepoužívejte jej jako pracovní desku.• Nelijte studenou vodu přímo na desku, když je horká. Pozor: Přerušovaná funkce varných zón není závada. Zóny se na kratší nebo delší dobu zapínají a vypínají podle požadovaného výkonu.č esky

Varná deska byla zkonstruována s ohledem

na ochranu životního prostředí.

Chovejte se ekologicky.

Při každém vaření používejte odpovídající

výkon a volte nádobu odpovídající velikosti pro

jídlo, které budete připravovat. Přenos tepla je

nejlepší, když dno nádoby a průměr varné zóny

Po dokončení vaření můžete nechat nádobu stát

na varné desce, abyste využili nahromaděného

zbytkového tepla. Tím ušetříte energii.

Pokud můžete, používejte pokličku, aby se

snížily tepelné ztráty z odcházející páry.

Likvidace elektrických a elektronických

Při likvidaci nevyhazujte přístroje společně s

běžným komunálním odpadem.

Odneste varnou desku do speciálního sběrného

Recyklace domácích přístrojů předchází

negativním důsledkům pro naše zdraví a životní

prostředí a umožňuje nám šetřit energii a zdroje.

Další informace získáte od místních úřadů nebo

prodejce, kde jste varnou desku zakoupili a na

• Elektrický obvod napájející desku musí být

vybaven vypínacím zařízením s odpojováním

všech pólů s min. vzdáleností kontaktů 3mm v

• Desku musí nainstalovat oprávněný instalační

technik v souladu s návodem a schématy

• Instalace musí být vhodně dimenzovaná

pro max. výkon uvedený na typovém štítku

a síťová zásuvka musí mít předepsané

• Když dojde k poškození síťového kabelu,

musí jej z bezpečnostních důvodů vyměnit

oprávněný servis nebo jiný k tomu

kvalifi kovaný personál.

• Varná zóna je vybavena vnitřním

omezovačem teploty, který ji vypne v případě

• Po každém použití vypněte varnou zónu

• Když zjistíte, že je skleněný povrch desky

prasklý nebo rozbitý, okamžitě přístroj

vypněte, aby nedošlo k zásahu elektrickým

proudem. Desku nepoužívejte, dokud sklo

• Když se cokoli rozlije na ovládací tlačítka, deska

se vypne a vydá výstražný signál (4.1.2).

• Když budete senzor držet příliš dlouho nebo

když na desce bude předmět aktivující senzor,

deska se vypne a vydá výstražný signál

• Nedávejte nádoby s horkými dny na senzory;

při jejich stisknutí byste se mohli popálit.

• Udržujte malé děti v dostatečné vzdálenosti,

protože varné plochy mohou být během

používání extrémně horké. Používejte zámek,

aby si děti nehrály s ovládacími prvky.

• Přístroj není určen k používání lidmi s

• Při vaření jídel s tukem nebo olejem vždy

buďte poblíž. Nadměrné teplo může způsobit

• Když bude varná deska nainstalovaná nad

zásuvkou, nesmí v ním být uloženy hořlavé

bude zobrazovaný striedavo so symbolom

až kým sa na displeji nezobrazí

nastavení výkonu znovu stlačte volič

voliča zóny (2.8.13). Za označením výkonu

bude svietiť bodka, čo znamená, že zóna je

načasovaná. Po uplynutí zvoleného času

požadovaný výkon pomocou voliča

2.5 Dvojitá zóna. Trojitá zóna. Ak ste už zvolili

Modely d, f, g, h, k, m, o: APo zvolení

varnej zóny a nastavení výkonu stlačte

na hodinách. Symboly

Pri každom varení používajte adekvátny výkon

teplo v nej akumulované. Tým ušetríte energiu.

Ak je to možné používajte pokrievky, aby ste

znížili straty odparovaním.

Zber a recyklácia použitých spotrebičov.

Nikdy neodhadzujte nepotrebný spotrebič do

bežného komunálneho odpadu.

Odovzdajte nepotrebný spotrebič do

špecializovaných zberných miest.

Odovzdaním domácich spotrebičov na

• Každá varná zóna je vybavená snímačom

teploty, ktorý zónu vypne v prípade jej

• Po každom použití vypnite varné zóny

pomocou ovládacieho panelu.

• Ak je sklo dosky prasknuté, alebo

zlomené, okamžite odpojte spotrebič od

siete, aby ste zabránili úrazu elektrickým

prúdom. Nepoužívajte varnú dosku, kým

zvukový signál (4.1.2).

necháte na ňom položený predmet, doska

• Neklaďte na ovládací panel teplé nádoby,

• Vždy sa zdržujte v blízkosti dosky, ak
