Tipo de produto	Cociña vitrocerámica
Marca	Fagor
Modelo	VFI400 I
Número de lumes	4 (incluídos lumes dobre, triplo e prato grande)
Potencia total	6,8 kW (para modelo de 60 cm)
Tensión de alimentación	220-240 V ~ / 380-415 V (segundo configuración)
Funcións principais	Quecemento rápido, temporizador programable, seguridade infantil, indicador de calor residual
Tipo de mandos	Mandos táctiles con barra de selección e teclas +/–
Material da superficie	Vitrocerámica
Mantemento e limpeza	Limpeza após arrefriamento con pano húmido e auga xabonosa; racla especial para sucidade queimada; produto VITROCLEN recomendado
Seguridade	Parada automática en caso de derrame ou obxecto nas teclas, limitador de temperatura, bloqueo infantil, cortacircuíto omnipolar obrigatorio
Dimensións (encastre)	Aproximadamente 60 cm de ancho (estándar) – consultar o esquema de instalación
Peso	Aproximadamente 6 kg (estimación)
Conexión eléctrica	Cable de 5 fíos proporcionado (azul escuro, azul claro, marrón, vermello, verde-amarelo)
Peazas de recambio e reparabilidade	Substituír o cable danado só polo fabricante ou o seu SAT; vitrocerámica rachada a substituír polo SAT
Información xeral	Conforme ás Directivas Europeas 73/23/CEE e 89/336/CEE; instalación por instalador autorizado

Preguntas frecuentes - VFI400 I FAGOR

Como acender a placa de cociña?

Preme a tecla acendido (símbolo Ⓐ) durante 3 segundos. Os indicadores das zonas de cocción acéndense. Se a seguridade infantil está activada, desactívaa primeiro.

Como axustar a potencia dun queimador?

Desliza o dedo pola barra de selección ou preme as teclas + e − despois de seleccionar o queimador.

Como usar o queimador dobre ou triplo?

Selecciona o queimador, despois preme a tecla para activar o queimador dobre. Preme de novo para o triplo. Para cancelar, preme a mesma tecla.

Como programar o tempo de cocción?

Despois de activar un queimador e axustar a potencia, preme a tecla Ⓛ (ou a tecla + do reloxo segundo modelo). Axusta o tempo con + e −. O tempo é validado após 5 segundos. Unha vez rematado, o aparello emite un sinal sonoro.

Como activar a seguridade infantil?

Preme a tecla de bloqueo (símbolo →) durante 3 segundos. Para desactivar, repite a mesma operación.

Que significa o indicador 'H' na pantalla?

O 'H' indica unha calor residual. A zona de cocción aínda está quente mesmo após apagar. Non a toques.

Que recipientes son axeitados para a vitrocerámica?

A maioría dos recipientes de cerámica, cobre ou aceiro inoxidable son axeitados. Evita o aluminio (risco de manchas). O fondo debe ser plano e seco, e o diámetro adaptado ao queimador.

Como limpar a placa de cociña?

Limpa após arrefriamento cun pano húmido e auga xabonosa. Para sucidade queimada, usa unha racla especial para vitrocerámica. Non uses produtos abrasivos nin limpador de vapor.

Que facer en caso de rachadura da vitrocerámica?

Desconecta inmediatamente o aparello para evitar calquera risco de choque eléctrico. Contacta co Servizo de Posvenda para a substitución.

Como aforrar enerxía con esta placa de cociña?

Usa potas de diámetro adaptado, cobre os recipientes, e apaga o queimador 5 a 10 minutos antes do fin da cocción para aproveitar a calor residual.

MANUAL DE USUARIO VFI400 I FAGOR

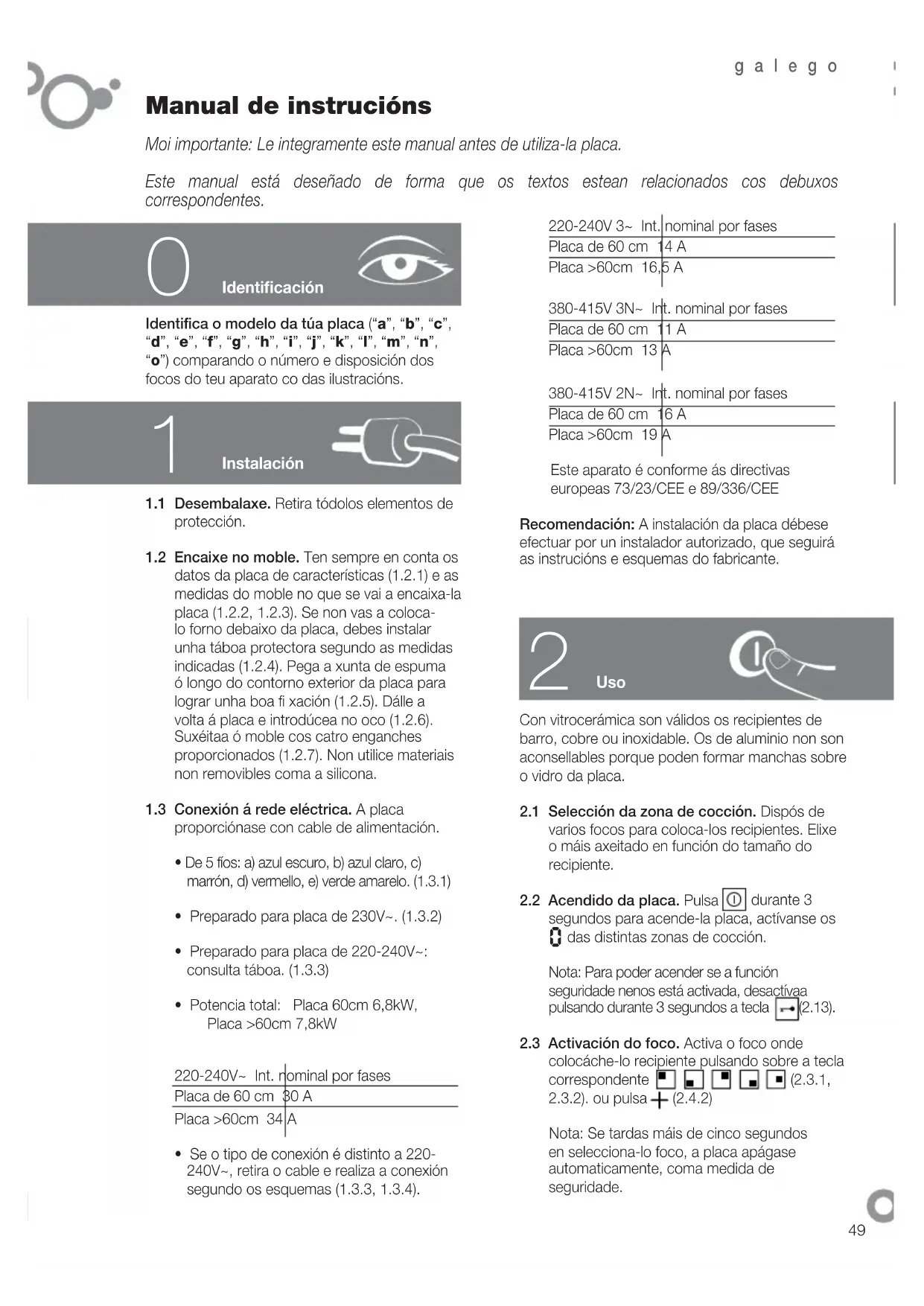

Manual de instrucións

1.1 Desembalaxe. Retira tódolos elementos de protección.

1.2 Encaixe no moble. Ten sempre en conta os datos da placa de características (1.2.1) e as medidas do moble no que se vai a encaixar a placa (1.2.2, 1.2.3). Se non vas colocar o forno debaixo da placa, debes instalar unha táboa protectora segundo as medidas indicadas (1.2.4). Pega a xunta de espuma ó longo do contorno exterior da placa para lograr unha boa fixación (1.2.5). Dálle a volta á placa e introdúcea no oco (1.2.6). Suxéitaa ó moble cos catro enganches proporcionados (1.2.7). Non utilice materiais non removibles coma a silicona.

1.3 Conexión á rede eléctrica. A placa proporciónase con cable de alimentación.

- Se o tipo de conexión é distinto a 220-240V~, retira o cable e realiza a conexión segundo os esquemas (1.3.3, 1.3.4).

220-240V 3~ Int. nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal por fases
Placa de 60 cm	11 A
Placa >60cm	13 A

380-415V 2N~ Int. nominal por fases
Placa de 60 cm	16 A
Placa >60cm	19 A

Este aparato é conforme ás directivas europeas 73/23/CEE e 89/336/CEE

Recomendación: A instalación da placa débese efectuar por un instalador autorizado, que seguirá as instrucións e esquemas do fabricante.

Con vitrocerámica son válidos os recipientes de barro, cobre ou inoxidable. Os de aluminio non son aconsellables porque poden formar manchas sobre o vidro da placa.

2.1 Selección da zona de cocción. Dispós de varios focos para colocar os recipientes. Elixe o máis axeitado en función do tamaño do recipiente.

2.2 Acendido da placa. Pulsa durante 3 segundos para acender a placa, actívanse os das distintas zonas de cocción.

Nota: Se tardas máis de cinco segundos en seleccionar o foco, a placa apágase automaticamente, como medida de seguridade.

2.4 Selección da potencia. Axústa deslizando o dedo pola barra (2.4.1) ou pulsando + ou — (2.4.2, 2.4.3).

FOCOS ESPECIAIS

2.5 Foco dobre, foco triple. Despois de seleccionar a potencia, pulsa 📋, 📋 e accionarase o foco dobre (2.5.1; 2.5.3). Se pulsas de novo 📋 (2.5.2) ou 📋 (2.5.4) accionarase o foco triple. Para anular, pulsa ( 📋, 📋, 📋, 📋).

2.6 Foco fonte. Este foco pódelo utilizar de forma circular ou de forma conxunta, coma foco fonte. Pulsa para activalo e púlsao de novo para desactivalo.

Recomendación: nos modelos con focos halóxenos, a luz é tan intensa que se aconsella non mirar fixamente cando está en funcionamento sen o recipiente.

FUNCIÓNS DE TEMPO

2.7 Posta en hora Ⓛ. Ao conectar a placa, os díxitos do reloxo escintilan e marcan as 12.00 (2.7.1). Axusta a hora coas teclas +, - (2.7.2). Realiza a mesma operación cada vez que se desconecte ou haxa un corte de subministro eléctrico.

Para cambiar a hora pulsa durante cinco segundos a tecla (2.7.3). A hora empezará a escintilar e oirás un asubío, axústaa coas teclas +, —

Modelos dfghkmo: Unha vez activado un foco e seleccionada a potencia, pulsa a tecla + sobre o reloxo. Aparece 00 e unha t en cada foco (2.8.6). Pulsa + do foco que se vai temporizar e t escintilará (2.8.7). Selecciona o tempo con +, -

Nota: O temporizador apagarase automaticamente se tardas máis de 10 segundos en seleccionar o tempo.

Modelos e: Unha vez activado un foco e seleccionada a potencia, pulsa de novo a tecla de selección do foco que se vai temporizar, aparece unha. (2.8.11). Selecciona o tempo con +, - (2.8.12) e valídao pulsando de novo a tecla do foco temporizado (2.8.13). A potencia visualizarase cun punto que indica que o foco está temporizado. Un sinal acústico e unha indicación - advirten que o tempo concluíu (2.8.14). Pulsa calquera tecla e o sinal acústico desaparecerá.

Nota: O temporizador apagarase automaticamente se tardas máis de 10 segundos en seleccionar o tempo.

Consideracións sobre a temporización: Se o nivel de potencia é 9, o máximo tempo que se vai temporizar será de 60 min. Se é distinto, o máximo poderá ser 99 min.

Unha vez concluído o tempo, a alarma soará mentres non pulses ningunha tecla.

Modelos abc: Activa un foco e leva a barra á máxima potencia. Pulsa ||D> e aparece unha R no display do foco seleccionado (2.9.1). Tes cinco segundos para seleccionar o nivel desexado, recoméndase que estea entre os niveis 3 e 6 (2.9.2). Tras cinco segundos, o quentamento rápido queda validado e visualizarase R e a potencia de forma alternativa. Alcanzada a temperatura máxima, desaparece R quedando a potencia de mantemento. O foco seguirá funcionando de forma convencional. Se desexas cancelar o quentamento rápido pulsa a icona do foco programado e selecciona unha nova potencia.

Modelos dfghjklmo: Selecciona un foco e pono á máxima potencia pulsando + ata visualizar un 9 e un punto 9. (2.9.3). Regula a potencia pulsando —, recoméndanse os niveis 3 a 6 (2.9.4). Tras cinco segundos, o quentamento rápido queda validado e visualizarase a potencia seguida dun punto (2.9.5). Alcanzada a temperatura máxima, o punto decimal desaparece e o foco seguirá funcionando de forma convencional. Para cancelar a función, pulsa a tecla do foco programado e selecciona unha nova potencia.

2.10 Vitros con mandos. Asegúrate de que o foco que vas a accionar corresponde ó foco que queres utilizar (2.10.1). Xira o mando á posición desexada e acenderase o piloto de funcionamento (2.10.2) que tamén sinala a calor residual cando o foco se apaga.

Nos modelos con foco dobre ou foco fonte, xirando o mando á esquerda, regúlase unha parte do foco e xirando o mando á dereita, regúlase o foco enteiro (2.10.3).

2.11 Apagado do foco. Selecciona a potencia do foco que desexas apagar.

2.12 Calor residual. Despois de utilizar a placa, os focos mantéñense quentes por un tempo que varía en función da potencia seleccionada e visualízase unha H ou un punto nos focos aínda quentes. Non toques eses focos, existe risco de queimarse.

2.13 Función bloqueo. Para evitar manipulacións por parte dos nenos. Mantén pulsada a tecla durante 3 segundos e activarase o bloqueo. Para desbloquealo, repite a operación.

Recomendacións:

- Os recipientes de aluminio non son aconsellables, pois poderían formar manchas sobre o vidro, a non ser que teñan fondo con protección de aceiro inoxidable.

- Os focos de calor non deben funcionar sen recipiente.

- A base do recipiente debe ser plana e estar seca.

• Coida que os diámetros dos recipientes sexan maiores ou iguais ó foco que se vai a utilizar e centrao sobre o foco de calor.
• Procura non mover os recipientes, podería raiarse o vidro.
• Utiliza o aparato só para a preparación de alimentos. Non utilices a placa coma mesa de traballo.
• Non vertas auga fría directamente na placa cando estea quente.

Atención: O funcionamento descontinuo das zonas de cocción non é unha avaría. Funcionan en períodos de acendido e apagado máis ou menos longos en función da potencia desexada.

3

Mantemento e limpeza

• Non utilices un limpador de vapor. - Limpa a miúdo a superficie da túa placa cando xa estea fría. Non utilices produtos ou esponxas abrasivas. Limpa cun pano húmido e auga xabonosa (3.1.1). - Unha vez á semana, limpa en profundidade con produtos específicos para vitrocerámicas. Recomendámosche VITRO-CLEN para a limpeza e conservación da túa vitrocerámica. - As sucidades fortemente adheridas elimínanse coa raspa de vidro (3.1.2). - Se por descoido se queima azucre, elementos azucrados ou plástico sobre a placa, elimínaos canto antes cunha raspa aínda en quente. De non facelo, poden quedar manchas permanentes. - Utiliza a coitela da raspa en perfecto estado, substitúea no caso de que presente algún deterioro.

Seguridade

• O circuito da rede que alimenta a placa debe ter un interruptor de corte omnipolar de, polo menos, 3 mm de separación entre contactos.
• A instalación da placa debe efectuala un instalador autorizado que seguirá as instrucións e esquemas dos fabricantes.
• A instalación debe estar dimensionada á potencia máxima indicada na placa de características e a toma de corrente con toma de terra reglamentaria.
• Se o cable está danado, debe ser substituído polo servizo postvenda ou persoal cualificado similar, co fin de evitar un perigo.
• O foco está equipado cun limitador de temperatura interior que desconecta o foco en caso de que a placa se quente excesivamente.
• Despois de cada utilización, desconecta o foco mediante o seu control.
• Se a superficie do vidro se fende ou rompe, desconecta de inmediato o aparato da rede para evitar un posible choque eléctrico. Non utilices a placa ata cambiar o vidro (4.1.1).
• No caso de desbordamento sobre as teclas de mando, a placa párase e emite un sinal acústico (4.1.2).
• Se mantés pulsado algún sensor demasiado tempo ou hai algún obxecto activando os sensores, a placa párase e emite un sinal acústico (4.1.3).
• Non coloques recipientes co fondo quente sobre os sensores, podes queimarte ao pulsalos (4.1.3).
• Mantén afastados os nenos pequenos, as superficies de quentamento pódense quentar fortemente durante o seu funcionamento. Utiliza o sistema de bloqueo para evitar que poidan xogar cos mandos.
• Este aparato non está destinado a ser utilizado por persoas con capacidades reducidas.
• Permanece sempre nas inmediacións ao cociñar pratos ou alimentos con graxa ou aceite. A calor excesiva pode facer que se inflamen.

- Se a placa está instalada por riba dun caixón, non se deberán gardar obxectos inflamables.

5

Medio ambiente

A placa foi deseñada pensando na conservación do medio ambiente.

Respecta o medio ambiente. Utiliza as potencias adecuadas para cada cocción e selecciona os recipientes de tamaño adecuado ás cantidades de alimento que se vaian a preparar. Cando o fondo do recipiente e o diámetro da zona de cocción teñen o mesmo tamaño, a transmisión de calor é óptima. Ó termina-la cocción, se o desexas, deixa o recipiente no mesmo lugar para utiliza-la calor residual acumulada. Deste xeito, aforrarás enerxía.

Utiliza unha tapa sempre que poidas para reducir a perda de calor por evaporación.

Para máis información, contacta coas autoridades locais ou co establecemento onde adquiriches a placa.
