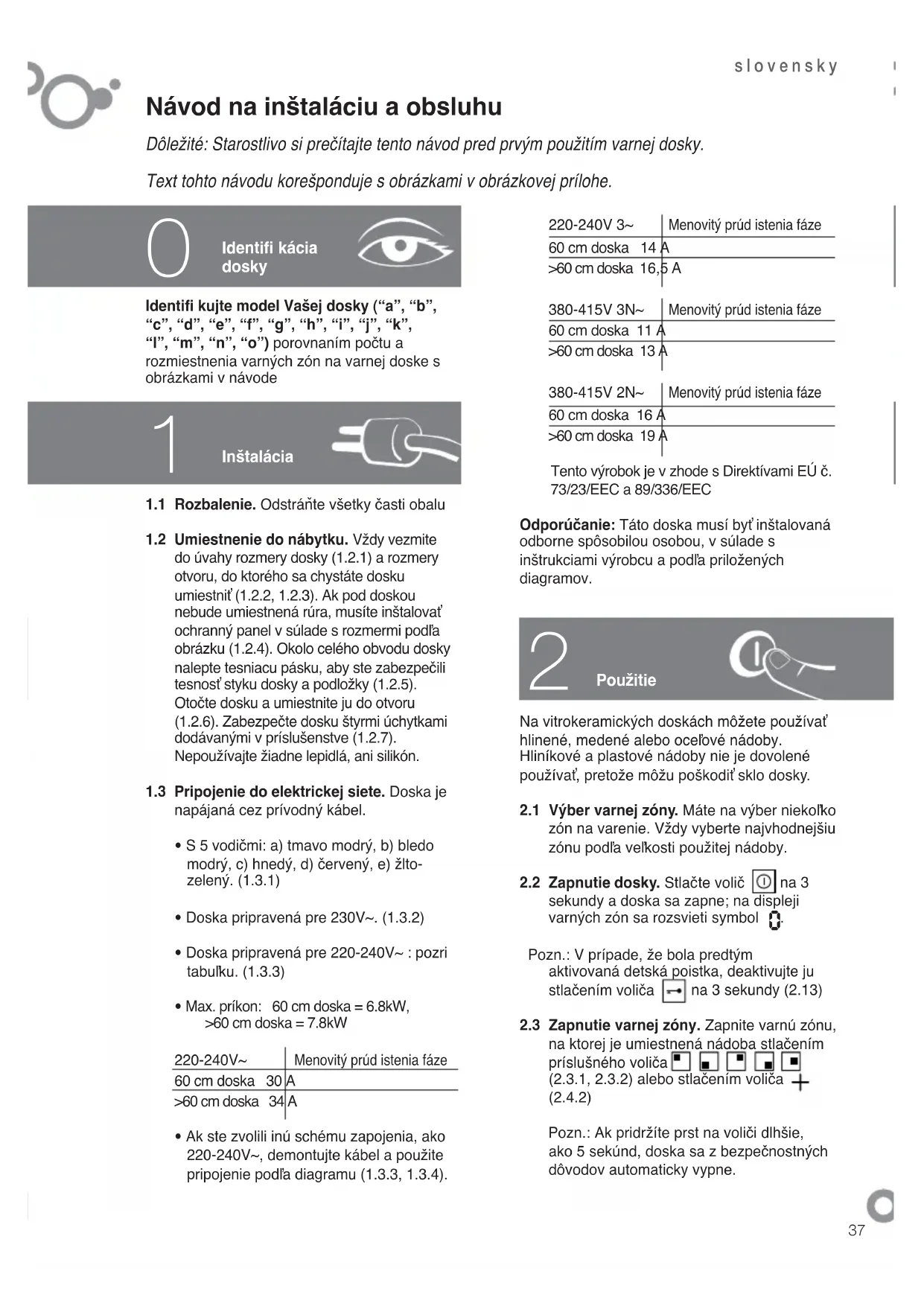

NÁVOD NA OBSLUHU VFI400 I FAGOR

Likvidace elektrických a elektronických prístrojů.

Dôležité: Starostlivo si prečítajte tento návod pred prvým použitím varnej dosky.

Text tohto návodu korešponduje s obrázkami v obrázkovej prílohe.

Identifi kácia dosky

Identifi kujte model Vašej dosky ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o") porovnaním počtu a rozmiestnenia varných zón na varnej doske s obrázkami v návode

1

Inštalácia

1.1 Rozbalenie. Odstráňte všetky časti obalu

1.2 Umiestnenie do nábytku. Vždy vezmite do úvahy rozmery dosky (1.2.1) a rozmery otvoru, do ktorého sa chystáte dosku umiestnit' (1.2.2, 1.2.3). Ak pod doskou nebude umiestnená rúra, musíte inštalovať ochranný panel v súlade s rozmermi podľa obrázku (1.2.4). Okolo celého obvodu dosky nalepte tesniacu pásku, aby ste zabezpečili tesnosť styku dosky a podložky (1.2.5). Otočte dosku a umiestnite ju do otvoru (1.2.6). Zabezpečte dosku štyrmi úchytkami dodávanými v príslušenstve (1.2.7). Nepoužívajte žiadne lepidlá, ani silikón.

1.3 Pripojenie do elektrickej siete. Doska je napájaná cez prívodný kábel.

• S 5 vodičmi: a) tmavo modrý, b) bledo modrý, c) hnedý, d) červený, e) žltozelený. (1.3.1)
• Doska pripravená pre 230V\~. (1.3.2)
• Doska pripravená pre 220-240V\~ : pozri tabulku. (1.3.3)
• Max. príkon: 60 cm doska = 6.8kW, >60 cm doska = 7.8kW

- Ak ste zvolili inú schému zapojenia, ako 220-240V\~, demontujte kábel a použite pripojenie podľa diagramu (1.3.3, 1.3.4).

Odporúčanie: Táto doska musí byť inštalovaná odborne spôsobilou osobou, v súlade s inštrukciami výrobcu a podľa priložených diagramov.

2

Použitie

Na vitrokeramických doskách môžete používať hlinené, medené alebo ocelové nádoby. Hliníkové a plastové nádoby nie je dovolené používať, pretože môžu poškodit’ sklo dosky.

2.1 Výber varnej zóny. Máte na výber niekol'ko zón na varenie. Vždy vyberte najvhodnejšiu zónu podľa velkosti použitej nádoby.
2.2 Zapnutie dosky. Stlačte volič ① na 3 sekundy a doska sa zapne; na displeji varných zón sa rozsvieti symbol ②.

Pozn.: V prípade, že bola predtým aktivovaná detská poistka, deaktivujte ju stlačením voliča na 3 sekundy (2.13)

2.3 Zapnutie varnej zóny. Zapnite varnú zónu, na ktorej je umiestnená nádoba stlačením príslušného voliča (2.3.1, 2.3.2) alebo stlačením voliča + (2.4.2)

Pozn.: Ak pridržíte prst na voliči dlhšie, ako 5 sekúnd, doska sa z bezpečnostných dôvodov automaticky vypne.

2.4 Volba výkonu. Výkon nastavíte posúvaním prsta po voliči (2.4.1) alebo stláčaním + alebo (2.4.2, 2.4.3).

ŠPECIÁLNE VARNÉ ZÓNY

2.6 Oválna zóna. Túto zónu môžete použit' ako kruhovú ⚙️ alebo ako oválnu pre pekáče 📄 . Stlačte volič 🌐 na zapnutie v oválnom režime a znovu stlačte pre návrat.

Odporúčanie: V modeloch vybavených halogénovou zónou Vám odporúčame nepozerať do halogénovej zóny bez nádoby, pretože svetlo je príliš intenzívne.

FUNKCIA ČASOVAČA

2.7 Nastavenie času ^L . Po prvom zapnutí dosky bude na displeji blikat' 12.00 (2.7.1). Nastavte čas pomocou voličov +, ____(2.7.2). Rovnako postupujte po každom odpojení dosky alebo po výpadku dodávky energie.

Ak chcete zmenit' čas, stlačte volič na 5 sekúnd (2.7.3). Údaj na displeji bude blikat' a budete počut' pípnutie, na nastavenie použite voliče + , — .

2.8 Programovanie času varenia

Modely a, b, c: Po zvolení varnej zóny a nastavení výkonu počas 5 sekúnd blikania stlačte volič (2.8.1). Potom nastavte požadovaný čas varenia pomocou + , (2.8.2). Po uplynutí 5 sekúnd je čas nastavený a pod symbolom príslušnej zóny bude svietiť bodka (2.8.3). Pre zobrazenie alebo zmenu nastaveného času stlačte volič naprogramovanej varnej zóny (2.8.4). Pre zrušenie naprogramovaného času stlačte voliče + , -súčasne (2.8.5).

Modely d, f, g, h, k, m, o: APo zvolení varnej zóny a nastavení výkonu stlačte volič + na hodinách. Symbol 00 a t sa objavia na displeji každej zóny (2.8.6). Stlačte + na zóne, ktorú nastavujete a symbol t začne blikat' (2.8.7). Nastavte čas pomocou + , bodín(2.8.8). Po 5

Obmedzenia časovača: Ak je výkon varnej zóny nastavený na stupeň 9, časovač je obmedzený na 60 minút. Inak je možné nastaviť čas až 99 minút.

2.9 Rýchly ohrev. Rýchlo dosiahnete maximálnu teplotu a potom automaticky prejdete na konštantnú teplotu.

Modely a, b, c: Aktivujte varnú zónu a nastavte maximálny výkon. Stlačte II a na displeji zvolenej zóny sa objaví (2.9.1). V priebehu 5 sekúnd nastavte požadovaný výkon, odporúčame medzi 3 a 6 (2.9.2). Po 5 sekundách sa nastaví rýchly ohrev a na displeji sa bude striedavo zobrazovat' symbol R a nastavená hodnota výkonu. Po dosiahnutí maximálnej teploty sa symbol R stratí a nastaví sa zvolený výkon. Varná zóna bude d'alej pracovat' v štandardnom režime. Ak chcete zrušit' rýchly ohrev, stlačte volič príslušnej varnej zóny a nastavte novú hodnotu výkonu.

; odporúčame stupne 3 až 6 (2.9.4). Po uplynutí 5 sekúnd je rýchly ohrev zvolený a na displeji svieti výkon a bodka (2.9.5). Po dosiahnutí maximálnej teploty sa bodka stratí a výkon sa nastaví zvolený stupeň. Varná zóna bude d'alej pracovat' v štandardnom režime. Ak chcete zrušit' rýchly ohrev, stlačte volič príslušnej varnej zóny a nastavte novú hodnotu výkonu.

2.10 Dosky s otočnými ovládačmi.

Uistite sa, že ovládač, ktorý používate je určený pre Vami zvolenú varnú zónu (2.10.1). Otočte ovládačom do požadovanej pozície a príslušný indikátor sa rozsvieti (2.10.2). Indikátor tiež signalizuje zostatkové teplo po vypnutí dosky.

Pre modely s dvojitou alebo oválnou zónou otáčaním ovládača doľava zapnete len čast' zóny, otáčaním ovládača doprava zapnete celú varnú zónu (2.10.3).

2.11 Vypnutie varnej zóny. Nastavte výkon varnej zóny na ☐ ak ju chcete vypnút.

2.12 Zostatkové teplo. Varná zóna zostáva určitý čas teplá aj po vypnutí. Čas závisí od výkonu a na displeji horúcej zóny sa objaví symbol H alebo bodka, čo znamená, že táto zóna je ešte horúca. Nedotýkajte sa takejto varnej zóny, pretože hrozí riziko popálenia.

Pozor: Ak nastane odpojenie dosky počas doby, ked svieti symbol H po pripojení dosky sa symbol znovu neobjaví, aj ked zóna môže byt ešte horúca. Pamätajte na to.

2.13 Zamknutie ovládania. Zabraňuje deťom manipulovat’s doskou. Stlačte na 3 sekundy volič a ovládanie sa zablokuje. Pre odblokovanie postup zopakujte.

Odporúčania:

- Nebúchajte hrncami o sklo varnej dosky.

- Nepoužívajte hliníkové nádoby, ak nemajú ocelové dno. Hliník môže pri zahriatí poškodit' sklo dosky.

- Varné zóny by nemali byt'v prevádzke bez nádob.

• Dno nádoby musí byť rovné, suché a čisté.

- Používajte nádoby, których priemer je väčší,

ako priemer použitej varnej zóny a nádobu umiestnite vždy do stredu zdroja tepla.

• Neposúvajte nádoby po skle, pretože sa tým môže sklo poškriabat.
• Používajte varnú dosku len na varenie. Nepoužívajte ju ako pracovní podložku.
• Studená voda nesmie príst do kontaktu s teplou varnou zónou.

Pozor: Prerušované fungovanie varných zón nie je chybou dosky. Zóny sa striedavo zapínajú a vypínajú podľa stupňa výkonu, ktorý ste zvolili.

3

Údržba a čistenie

• Nepoužívajte parné čističe
• Pravidelne čistite povrch dosky, vždy ked' je chladná. Nepoužívajte drsné čistiace prostriedky. Čistite mäkkou handričkou a vodou s pridaním saponátu (3.1.1).
• Jeden krát týždenne vyčistite sklo dosky špeciálnym prostriedkom na vitrokeramické dosky. Na údržbu a čistenie Vám odporúčame používať prostriedky VITRO-CLEAN.
• Na odolné škvrny použite škrabku na sklo (3.1.2).
• Ak sa Vám na skle pripáli cukor, sladký roztok alebo plast, okamžite ho odstráněte škrabkou ešte za tepla. V opačnom prípade pripálený materiál môže zanechat’ trvalé stopy na skle.
• Udržujte ostrie škrabky v dobrom stave. Vymeňte škrabku, ak má poškodené ostrie.

4

Bezpečnost'

• Do obvodu napájania dosky musí byt' zaradený vypínací prvok všetkých pólov, vzdialenost' kontaktov v rozopnutom stave je najmenej 3 mm.
• Dosku musí inštalovať odborne spôsobilá osoba, ktorá musí rešpektovať odporúčania výrobcu a diagramy.
• Inštalácia musí byť navrhnutá pre maximálny príkon dosky podľa štítku dosky a spotrebič musí byť dokonale uzemnený.
• Ak je prívodný kábel poškodený, musí ho z bezpečnostných dôvodov ihned' vymeníť autorizovaný servis alebo odborne spôsobilá osoba
• Každá varná zóna je vybavená snímačom teploty, ktorý zónu vypne v prípade jej prehriatia.
• Po každom použití vypnite varné zóny pomocou ovládacieho panelu.
• Ak je sklo dosky prasknuté, alebo zlomené, okamžite odpojte spotrebič od siete, aby ste zabránili úrazu elektrickým prúdom. Nepoužívajte varnú dosku, kým nebude sklo vymenené (4.1.1).
• Ak sa niečo vyleje na ovládací panel, doska sa automaticky vypne a zaznie zvukový signál (4.1.2).
• Ak budete stláčat' senzor príliš dlho, alebo necháte na ňom položený predmet, doska sa vypne a zaznie signál. (4.1.3).
• Nekladte na ovládací panel teplé nádoby, neskôr sa môžete popáliť od horúceho skla pri stláčaní senzorov (4.1.3).
• Udržujte deti v bezpečnej vzdialenosti od dosky počas varenia, pretože povrch je velmi horúci. Uzamykajte ovládanie, aby sa deti nemohli hrat's ovládaním varnej dosky.
• Spotrebič nebol navrhnutý pre používanie osobami so zníženými mentálnymi schopnosťami.
  • Vždy sa zdržujte v blízkosti dosky, ak

varíte mast', tuk alebo olej. V dôsledku intenzívneho tepla sa môžu vznietit'.

- Ak je varná doska inštalovaná nad zásuvkou, neskladujte v nej žiadne horľavé predmety.

5

Ochrana životného prostredia

Varná doska bola navrhnutá s ohladom na ochranu životného prostredia.

Budte aj Vy environmentálne vnímavý.

Pri každom varení používajte adekvátny výkon a pri výbere varnej zóny vždy zohl'adnite velkost' použitej nádoby. Prenos tepla je najlepší v prípade, že je velkost' dna nádoby zhodná s velkost'ou varnej zóny.

Tesne pred dovarením vypnite varnú zónu a nádobu neodkladajte, aby ste využili zostatkové teplo v nej akumulované. Tým ušetríte energiu.

Zber a recyklácia použitých spotrebičov.

Nikdy neodhadzujte nepotrebný spotrebič do bežného komunálneho odpadu.

Odovzdajte nepotrebný spotrebič do špecializovaných zberných miest.

Odovzdaním domácich spotrebičov na recykláciu zabraňujete negatívnym vplyvom na životné prostredie a zdravie ludí. Šetríte tým energiu a zdroje surovín.

Dalšie informácie získate vo Vašom obchode, miestnom úrade alebo na stránkach www. envidom.sk .
